Термостаты и автоматика для управления циркуляционным насосом отопления

Врезка циркуляционного насоса

В случае если ранее насос не был включен в состав системы отопления. требуется его «врезка» в трубопровод. Так как данная операция требует от исполнителя некоторых навыков и наличия специального оборудования, ее можно доверить профессионалам, либо же выполнить работу самому, предварительно ознакомившись с технологией монтажа трубопроводов. Порядок работ и перечень используемого оборудования будут зависеть от выбранного способа врезки и материала трубопровода.

Существуют 2 способа врезки циркуляционного насоса:

  1. на основном участке трубопровода;
  2. на обводном участке (байпасе).

Установка агрегата на основном участке предполагает меньшие затраты времени и средств, но имеет один существенный недостаток. Насос работает от сети электропитания, поэтому при таком способе монтажа во время отключения света в квартире или доме отопление не сможет функционировать.

Второй способ более сложный, но обеспечивает системе обогрева повышенный уровень автономности. В данном случае при работе системы в обычном режиме теплоноситель движется по обводному каналу, а соответствующий участок основной магистрали перекрыт с помощью специально установленного шарового крана. Во время отключения электроэнергии кран открывается, и жидкость перемещается по трубопроводу естественным способом.

Схема установки насоса на обводном канале (байпасе).

Данный вариант хоть и распространен, имеет один большой недостаток – кран на основной магистрали. Лучше если вместо крана установлен шаровой клапан.

Установка насоса на подаче газового напольного котла в системе отопления с естественной циркуляцией. Статья на тему «Как выбрать газовый котел » возможно, будет Вам полезна.

В нормальном режиме работы клапан закрыт избыточным давлением созданным насосом над шаром. Если насос обесточен – шар поднимается под давление воды движущейся естественным образом по магистрали. Данный вариант актуален, если установка насоса по тем или иным причинам выполняется на «подаче».

Монтажный комплект для врезки насоса включает в себя:

  • трубы нужного диаметра;
  • элементы трубопроводной арматуры;
  • накидные гайки (для полипропиленовых трубопроводов) или сгоны (для стальных труб);
  • грязевой фильтр;
  • запорные краны;
  • обратный клапан.

Диаметр труб для врезки должен соответствовать диаметру уже установленного трубопровода, а их суммарная длина определяется по результатам замеров на участке предполагаемой установки насоса. Таким же образом подбирается и комплект трубопроводной арматуры. Накидные гайки (или сгоны) служат для быстрого монтажа и снятия насоса.

Грязевой фильтр устанавливается непосредственно перед входом в агрегат. Он необходим для защиты насоса от попадания загрязнений, источником которых могут быть отложения на внутренней поверхности трубопроводов. Дренажное отверстие фильтра должно быть направлено вниз для обеспечения возможности его периодической очистки.

Запорные краны ставят на входе в насос перед фильтром и на выходе из него, чтобы при необходимости агрегат можно было демонтировать без остановки всей системы. При монтаже нагнетателя на обводном участке, дополнительный кран устанавливается на основной магистрали параллельно насосу. Обратный клапан предназначен для защиты системы от гидравлических ударов. Он монтируется на выходе из насоса перед запорным краном.

Теплоконтроллер Teplocom TC-8Z.

Нашел этот прибор в неожиданном месте – у производителя Бастион, который известен резервными источниками питания для сигнализации.

Стоит 3900р – рекомендованная цена на сайте производителя.

Тут стоит 3600р.

Паспорт teplocom-tz-8z.pdf.

Из паспорта выясняем схемы подключения.

Ка понять фразу “подключите термостаты 220В”?

Нам поможет изучение термостатов, рекомендуемых к использованию с этим теплоконтроллером.

Часть этих термостатов выдает напряжение 220В при включении и нет контактов реле.

Этот термоконтроллер подойдет для моих теплых полов, да еще знакомого производителя и самый дешевый. Можно закрыть глаза на то что имеет открытые клеммы и придется приобрести стандартный бокс под него.

Схема и принцип работы циркуляционных насосов для отопления

Конструктивно агрегат представляет собой комплекс основных узлов и дополнительных элементов.

Схема нагнетателя включает:

  1. Корпус. Нужен для защиты прибора от внешних воздействий.
  2. Коробка с клеммами. Сюда подключают электрические узлы, приборы регулировки.
  3. Электродвигатель. Запускает оборудование в работу.
  4. Крыльчатка. Деталь обеспечивает транспортировку жидкости по трубопроводу в заданном режиме скорости.
  5. Камера перекачки. Отсек оснащен патрубками напора, подачи для подключения к контурам сети отопления.

Принцип работы нагнетателя простой:

  • через впускной патрубок вода поступает в камеру перекачки;
  • теплоноситель подхватывается лопастями рабочего колеса, которые начинают функционировать при включении двигателя;
  • повышение давления приводит в движение теплоноситель, вода проходит через патрубок выпуска и попадает в магистраль теплосистемы.

Никаких сложностей схема для насоса для отопления не имеет, прибор работает по принципу всех нагнетателей. Особенность заключена в правильном выборе устройства в зависимости от типа теплосети, конструктивных характеристик магистрали, котла и приборов отопления.

Принцип работы термостата

Термостат – это полностью автоматический прибор, позволяющий свести к минимуму вмешательство человека в работу отопительной системы. На таких автоматических программаторах выставляется определенное значение температуры, которое должно поддерживаться в помещении. При отклонениях от заданного значения термостат дает котлу соответствующие команды.

Котел, получив команду на запуск, начинает работать и прогревать теплоноситель, в результате чего помещение нагревается. Как только температура достигает верхнего установленного значения, газовый котел отключается – и такой цикл повторяется все время. Особенностью этого рабочего цикла при подключенном термостате является тот факт, что вместе с котлом отключается и циркуляционный насос – а это в конечном итоге положительно отражается на стоимости отопления.

В отличие от ручной настройки котла, программатор оценивает не температуру теплоносителя, а температуру в помещении. Эта особенность позволяет на порядок снизить количество включений котла для очередного подогрева – даже если батареи полностью остыли, но температура воздуха все еще достаточно высока, отопительное оборудование будет находиться в режиме ожидания.

Регулярность включения котла в наибольшей степени снижается из-за следующих факторов:

  • Обогрев помещения солнечными лучами;
  • Повышение температуры воздуха на улице и, как следствие, снижение разницы температур;
  • Увеличение количества людей в помещении;
  • Получение тепла через ограждающие конструкции.

Схема и принцип работы циркуляционного насоса отопления

Тепловой насос – прибор, в котором есть основные узлы и вспомогательные элементы:

  • рабочее колесо (крыльчатка) обеспечивает транспортировку, перекачку жидкого носителя по трубам;
  • электрический двигатель запускает работу оборудования;
  • перекачивающая камера с патрубками подачи и напора, которые подключаются к магистральным трубопроводам;
  • корпус, защищающий прибор от механического воздействия;
  • клеммная коробка для подключений электрических органов и регулирующих приборов.

Принцип работы прост:

  1. В перекачивающую камеру поступает теплоноситель. Для этого есть впускной патрубок.
  2. Поток захватывается крыльчаткой, которая приводится в действие при запуске электродвигателя.
  3. За счет повышения давления теплоноситель отправляется в патрубок выпуска теплоносителя, присоединенный к магистрали.

Таким образом, схема для насоса для отопления становится предельно понятной, никаких сложностей с функционалом нет

Важно лишь выбрать вид оборудования, предназначенный для типа системы, установленной дома

Выбор прибора

К выбору прибора нужно подходить осмысленно. Нередко люди приобретают устройство с немалым количеством опций, которыми они потом никогда не пользуются. Что нужно учитывать? Остановимся на этом более детально.

Выносной термостат может быть проводным или беспроводным.

Наличие провода избавляет от использования батареек, но такое подключение принесет массу других проблем, когда прибор нужно установить в соседнем помещении. Прокладывать провод по стене или сверлить под него сквозное отверстие не лучшее решение для помещения после ремонта (или если в ближайшее время там не планируется выполнять ремонт).
Беспроводный датчик не только не требует подключения, но и может быть перенесен в любое другое помещение

Еще до покупки важно знать радиус действия прибора и как он действует через стены. Например, некоторые дешевые датчики надежно работают только в зоне прямой видимости, но при изменении ситуации или при сильном удалении могут потерять возможность передавать сигнал на модуль, установленный возле котла.
Избежать некоторых проблем при подключении поможет приобретение прибора той же фирмы, что изготовила и котел.

Котел и термостат одной фирмы

Как уже упоминалось, было бы хорошо, если приобретается прибор под установленный котел одного и того же производителя. Наиболее удачное сочетание получилось у известных брендов Baxi (бакси), Protherm (Протерм) и Vaillant (Вайлант). На иллюстрациях, размещенных ниже, можно увидеть разнообразие этих приборов.

Вайлант

Способ регулировки

Органы управления могут быть:

  • в виде кнопок, а все данные отображаются на электронном табло;
  • механическое управление подразумевает наличие регулятора с нанесенными на него показателями.

Термостаты могут быть простыми или многофункциональными.

  • Простой прибор может лишь поддерживать в помещении заранее заданную в его настройках температуру.
  • Программируемый термостат обладает богатым набором функций. Его можно настроить, изменяя параметры котла дистанционно, задав нужные температурные режимы в разное время суток. Также можно установить настройки на каждый день недели.
  • Термостат со встроенной функцией гидростата позволит контролировать, поддерживать и изменять микроклимат помещения, меняя уровень влажности.

Что такое циркуляционный насос

Это не больших размеров агрегат, который устанавливается в систему трубопровода отопления и перегоняет теплоноситель по всем ветвям системы отопления, то есть обеспечивает циркуляцию горячей воды. Существует большое разнообразие циркуляционных насосов для систем отопления. но для частных домов обычно используются агрегаты с так называемым «мокрым ротором». В чем конструктивная особенность этой модели?

Все дело в том, что подвижные детали насоса, а это в основном ротор и крыльчатка, охлаждаются и одновременно смазываются протекающей внутри насоса жидкостью, то есть теплоносителем. Отсюда и бесшумность работы, и высокий показатель надежности, и небольшие габариты самого агрегата. Приплюсуем сюда долговечность, эффективность и экономичность.

Разновидности домашних датчиков температуры для котла отопления

Терморегуляторы для котла отопления (регуляторы температуры) бывают нескольких разновидностей:

Проводной. Залогом корректной работы является правильный монтаж проводников. Это необходимо для бесперебойной связи оборудования с котлом.

Механическая модель

Беспроводной. С помощью радиосигнала подается информация об изменении температурного режима в квартире. Устройство состоит из двух блоков, один из которых монтируется в комнате, другой на сам котел. На блоке контроллере есть жидкокристаллический дисплей и клавиатура.

Дистанционная разновидность датчика

Разберем каждый вариант более подробно, с примерной стоимостью и обзором нескольких моделей.

Механический (проводной) терморегулятор

В терморегуляторе для котла отопления механическом есть свои особенности, цена на модели различна также как и характеристики. Такое устройство необходимо предварительно настраивать, чтобы добиться оптимальной температуры помещения. Это сложный процесс, потому лучше обратиться к специалисту.

Небольшая механическая модель

В комплектацию любой модели входит две части: термическая головка и клапан. На работу прибора оказывают влияние:

  • частое проветривание;
  • яркие солнечные лучи, которые поступают через окна;
  • резкая смена погоды.

Монтаж необходимо производить только в горизонтальном положении, при этом выбрать надо такое место, где нет предметов, загораживающих устройство, и прямых солнечных лучей. Современные модели предусматривают небольшие габариты, которые можно установить в маленькой нише.

Вариант установки недалеко от газового оборудования

Сама установка не займет много времени. Если отключаете отопление, то следом необходимо повернуть ручку терморегулятора. Это защитит прибор от образования осадка.

Вот пример двух популярных моделей механического термостата:

Название моделиТехнические характеристикиЦена в руб.
BALLU BMT-2Mощность2 200 Вт840
УправлениеМеханическое
Температурный режим+5 до +30 ⁰С
Тип монтажаОткрытая установка
Название моделиТехнические характеристикиЦена в руб.
ELECTROLUX Thermotronic Basic ETB-16Mощность4 Вт2500
УправлениеМеханическое
Температурный режим+5 до +40 ⁰С
Тип монтажаCкрытая установка

Механические комнатные терморегуляторы для газового котла пользуются популярностью, имеют невысокую стоимость и можно проводить самостоятельный монтаж.

Дистанционные варианты оборудования

Терморегулятор для котла отопления (регулятор температуры) может работать дистанционно.

Комфортное поддержание температуры во всем помещении

Выделяют несколько видов такого прибора:

  • простые;
  • программные комнатные.

Первый вариант создан для поддержания заданной температуры в помещении. А при монтаже второго варианта владелец помещения получает следующие преимущества:

  • удаленное управление;
  • можно выставить режим в зависимости от времени суток;
  • быстрота смены режима;
  • можно запланировать изменения на неделю;
  • быстрое реагирование котла на изменения;
  • малый расход топлива;
  • используется аккумулятор.

Дистанционные программные датчики температуры (комнатные) для газовых котлов созданы для людей, которые любят максимальный уровень комфорта и новую технику. Вот несколько популярных вариантов такого устройства:

Название моделиТехнические характеристикиЦена в руб.
Bosch TRZ 12-2Тип устройстваЭлектронное9800
Тип монтажаНакладной
Температурный режим+5 до +39 ⁰С
Размеры блока91*113*33 мм
ТаймерНедельный
Название моделиТехнические характеристикиЦена в руб.
Siemens REV13Тип устройстваПрограммное6900
Тип монтажаНакладной
Температурный режим+3 до +35 ⁰С
Размеры блока130*94*30 мм
Таймересть

Программные термодатчики для котла отопления бывают различными по стоимости и функциям. При этом все модели прекрасно справляются с контролем температуры в помещении, а удобство регулировки позволяет прибавить тепло в доме, не вставая с кровати.

Автоматический блок управления для циркуляционного насоса

Управление циркуляционным насосом организовано посредством терморегулятора, реле, блока бесперебойного питания. Комплекс нужен для регулировки нагрева теплоносителя, поддержания работы оборудования.

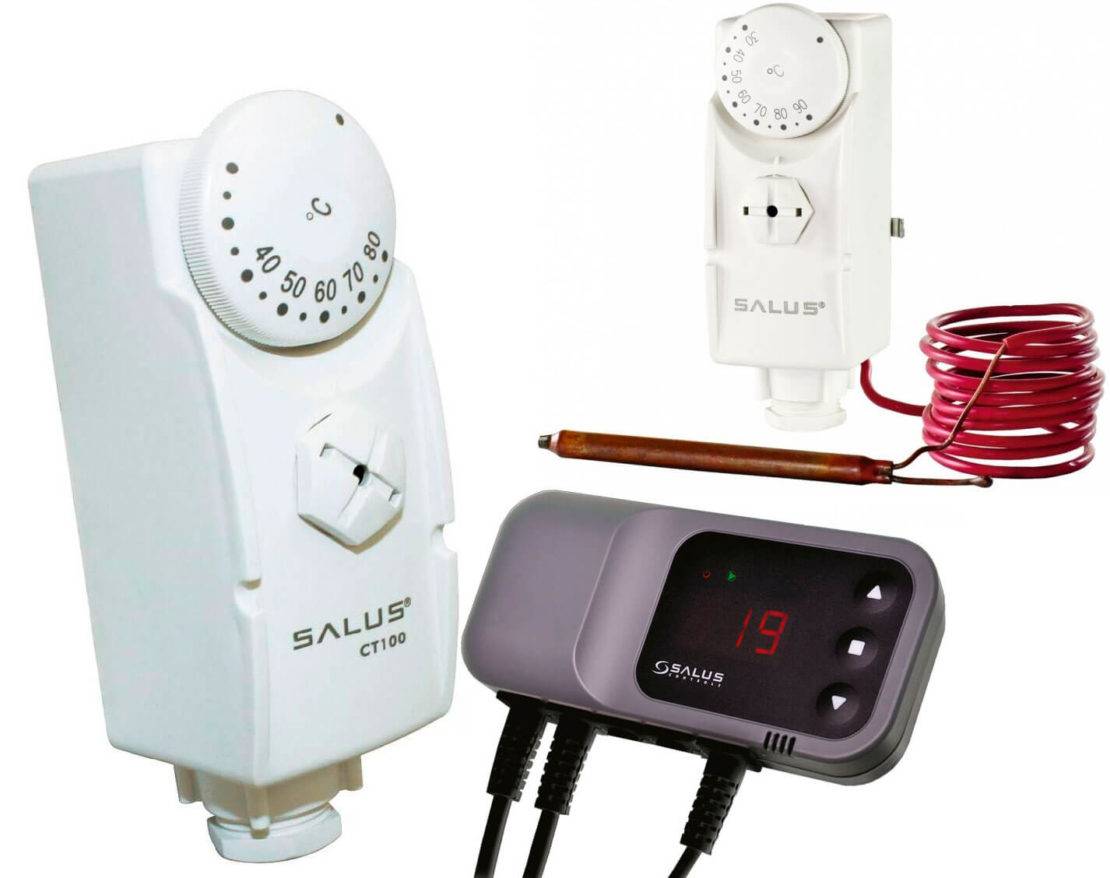

Термостаты

Агрегаты сочетают функции термоэлемента и вентиля, нужны для корректировки температуры нагрева воды.

Термостат для циркуляционного насоса отопления работает так:

  1. Считывает информацию с датчика температуры. Сравнивает показатели с настройками. Для выставления режима настроек предназначено побочное меню с различием температуры запуска насоса и гистерезиса. Гистерезис – временной интервал запаздывания температуры при включении и отключении нагревателя.
  2. При запуске оборудования гистерезис автоматически прибавляется к показателю нагрева воды при включении нагнетателя. При выключении насоса гистерезис вычитается из общего показателя.

По умолчанию размер гистерезиса принимают в 1/10 от температуры нагрева теплоносителя. Таким образом, при режиме прогрева воды в +50 С гистерезис составляет всего 5 градусов. Чтобы блок автоматического управления начал работать, вода должна прогреться до +55 С. Для выключения блока должна охладиться до показателя +45 С. Агрегаты с гистерезисом более удобны в работе. Оборудование поддерживает разбег температуры в 5 градусов, потому защищено от постоянного включения/выключения.

Термостат следует выбирать с гистерезисом прошивки минимум +/- 1 градус, максимум +/- 10 градусов. Ставят термостат рядом с котлом. При условии настройки с учетом внешней температуры в комнате, регулировка котла должна быть с возможностью изменения показателя носителя.

Блок бесперебойного питания

Блок управления циркуляционным насосом отопления – энергозависимое оборудование, без электричества работать не будет. Исключить возможность простоя позволит ИБП (бесперебойник) или генератор. Допустимо обойтись без прибора обеспечения питания, пуская сеть в самотечном режиме. Но тут есть риск ошибки выкладки трубопроводов, что приведет к выходу сети из строя.

Контуры самотечной сети отопления по технике выкладки идут с наклоном в сторону трубы обратной циркуляции. Наклон рекомендуют поддерживать в пределах до 3 см на каждый метр трубопровода. Это требует точных расчетов схемы и увеличивает зону выкладки сети.

Магистраль обратной циркуляции монтируют с уклоном в сторону нагревателя, также с учетом наклона. Если уровень снижения мал, есть риск застоя теплоносителя, образования воздушной пробки. К тому же нагреватель следует устанавливать в самой нижней точке схемы, что при отсутствии подвала вызывает сложности.

Избежать всех проблем поможет циркуляционный насос, чтобы обеспечить его питанием, в сеть встраивают ИБП или генератор. Выбор зависит от пользователя, однако генератор при работе сильно шумит, бесперебойник функционирует максимально тихо.

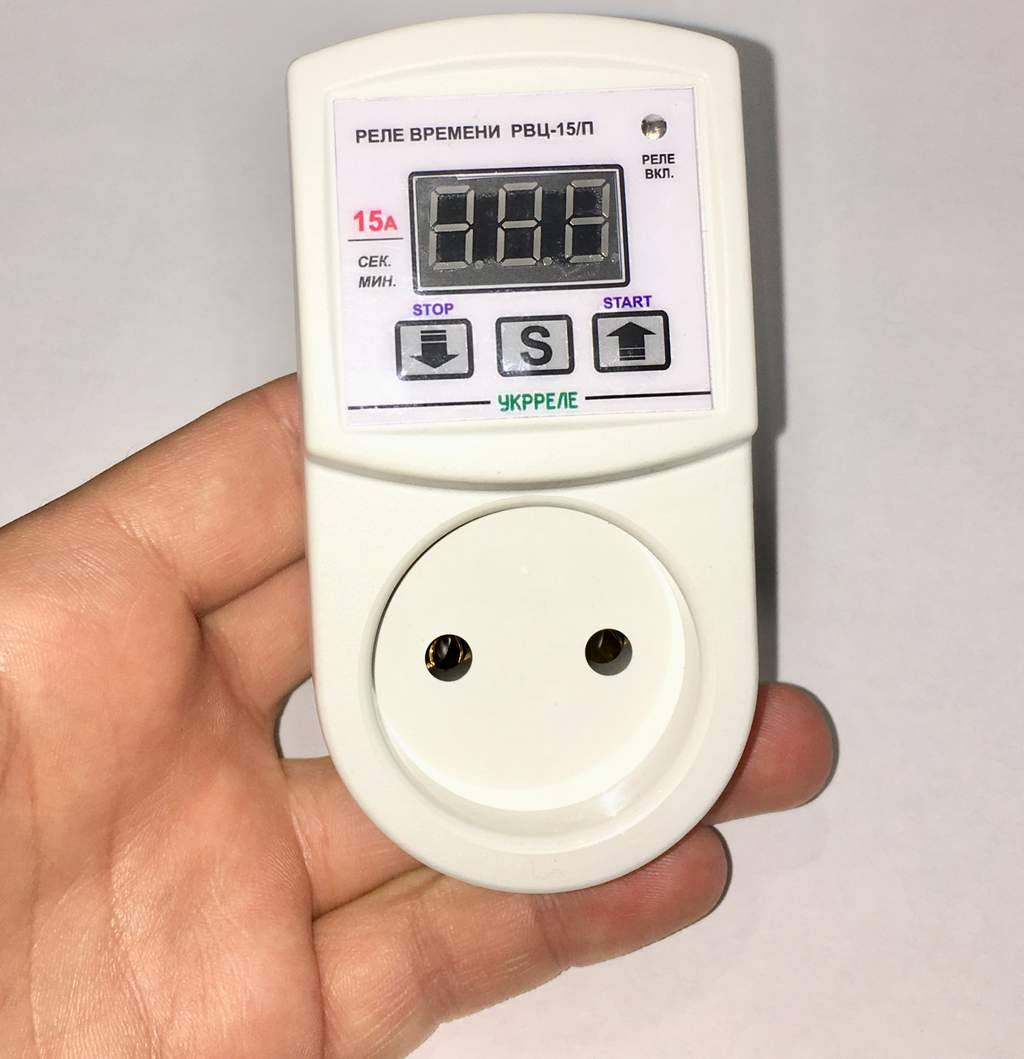

Реле включения и выключения

Это модуль для запуска оборудования в работу и отключения агрегата. Реле включения насоса отопления – важный узел, отвечающий за поддержание работоспособности всего блока.

Задача агрегата проста:

  • снижение уровня давления в сети – сигнал для запуска устройства в работу, реле включает оборудование;
  • превышение установленной нормы давления – сигнал для остановки оборудования.

Таким образом, при прекращении разбора теплоносителя, повышении давления в сети, таймер для насоса отопления срабатывает на отключение. Возобновление разбора горячей воды приводит к снижению показателя давления, запускает устройство в работу. Устанавливать или нет терморегулятор, ИБП, дело хозяина.

Качественный насос циркуляционный с датчиком температуры обладает рядом преимуществ:

  • снижает расход топлива;
  • обеспечивает поддержание комфортной температуры в помещениях;
  • дает возможность быстрой коррекции режима работы.

Специалисты рекомендуют выбирать устройства в соответствии с указаниями производителей. Изготовители оборудования без автоматического блока управления прописывают в техническом паспорте параметры блока, подходящего для монтажа на устройствах.

Чтобы упростить регулировку поступления воды в батарее, рекомендовано оснастить терморегуляторами все батареи в доме. При их выборе надо учитывать градации настройки – чем меньше деления, тем точнее режим. Практичнее брать устройства с градацией шкалы до 5 градусов.

Схема и принцип работы циркуляционного насоса отопления

Принудительная циркуляция теплоносителя ускоряет поток жидкости в схеме, тем самым снижая тепловые потери и экономя расход топлива. Благодаря постоянной скорости потока, нагрев батарей происходит равномерно. Если нет завоздушенных участков в контуре, то самая последняя батарея, так же горяча, как и первая. Агрегат подает горячую воду к верхним этажам с постоянным напором.

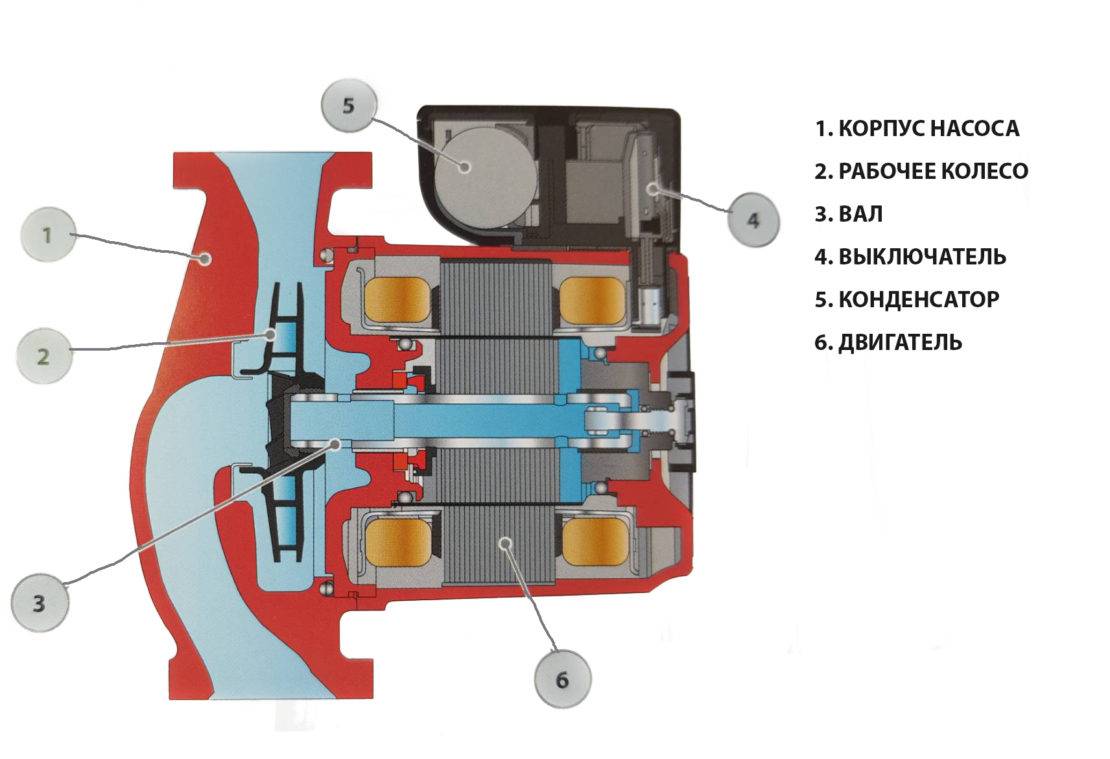

Составляющие циркуляционного насоса:

  • Прочный корпус, устойчивый к механическим воздействиям.
  • Крыльчатка для обеспечения перекачки теплоносителя в системе.
  • Электродвигатель для запуска контура в работу.
  • Камера, обеспечивающая подачу и напор через патрубки, подключенные к магистрали.
  • Коробка с клеммами для подсоединения автоматики управления циркуляционными насосами.
  • Теплоноситель через впускной патрубок поступает в рабочую камеру.
  • Запускается электродвигатель, включающий действие крыльчатки. Она захватывает струю, усиливая давление в схеме.
  • Усиленный поток устремляется к патрубку, соединенному с магистралью и передает теплоноситель в трубу.

Никаких трудностей с функционированием системы не возникает. Необходимо только правильно подобрать агрегат, и комплект датчиков, призванных контролировать бесперебойное и безопасное функционирование контура.

Монтаж циркуляционного насоса

Одним из факторов, определяющих надежность и эффективность работы циркуляционного насоса, является правильная установка в отопительную систему.

Существуют общие правила монтажа, не зависящие от модели устройства или производителя, согласно которым:

— при установке устройства, оснащенного ротором, погруженным в перекачиваемую жидкость, его вал должен занимать строго вертикальное положение, при этом само устройство может быть смонтировано как в горизонтальном трубопроводе, так и в вертикальном; — место установки в большинстве случаев определяют с наименьшей температурой теплоносителя, т.е. возле входного патрубка котла отопления; — обязательна установка фильтра грубой очистки воды, для исключения попадания в устройство тверды частиц; — подача должна соответствовать характеристикам отопления, т.к. большая мощность повлечет увеличение уровня шума; — необходимо исключить включение устройства до удаления воздуха из системы, в противном случае работа на «сухом» ходе может привести к повреждению изделия; — перед первым запуском обязательна промывка системы; — при установке необходимо обеспечить защиту клеммной коробки от попадания воды; — следует помнить о том, что монтаж устройства, оборудованного термостатом возле водонагревателя может привести к некорректной работе термостата.

Открытая логика

Есть и свободно программируемые типы приборов с открытой логикой. Они тоже часто встречаются в насосных изделиях циркуляционного типа. Такие устройства можно легко настроить под любые условия окружающего пространства и температурные режимы.

Но управлять ими довольно сложно, требуется специальная квалификация. Потому они и не получили широкого распространения, в приборах циркуляционного вида закрытая логика встречается чаще всего.

Не стоит экономить на приобретении терморегулятора для отопительной системы, ведь это изделие в разы повышает продуктивность и эффективность.

Автоматика для циркуляционного насоса

Общее определение включает несколько видов элементов – терморегулятор, реле, блок бесперебойного питания. Все эти узлы необходимы для регулировки температуры теплоносителя, подаваемого в магистраль, а также обеспечения бесперебойной работы насоса.

Стоит знать, что термостат для циркуляционного насоса может пригодиться и для квартиры – прибор подключается к радиатору и применяется для регулировки циркуляции теплоносителя через батарею. В некоторых квартирах такой вариант управления считается единственно возможным.

Термостат

Соединяет в себе функции вентиля и термоэлемента, контролирует температуру теплоносителя.

Как работает насос циркуляционный с датчиком температуры:

  1. Сначала определяется информация с температурного датчика, на котором выстроен весь принцип работы.
  2. Показатели сравниваются с выставленными настройками. Их нужно вводить в побочном меню устройства. Здесь различается сама температура включения насоса и гистерезис – так называется интервал запаздывания температуры при запуске и отключении оборудования.
  3. Как только пошел процесс нагревания, гистерезис добавляется к показателям температуры запуска насоса в работу, а при остывании теплоносителя гистерезис отнимается.

Получается, что если хозяин задает показатель температуры в +50 С, гистерезис в +5 С, то вода должна сначала прогреться до отметки в +55 С, чтобы блок управления циркуляционным насосом отопления запустил прибор в работу. А для выключения оборудования теплоноситель должен остыть до +45 С.

Прибор, дополненный гистерезисом, считается удобным в работе. Получается, что оборудование не будет постоянно включаться и выключаться для поддержания точности прогрева до одного градуса. Выбирая термостат, лучше отдать предпочтение минимальному показателю гистерезиса в прошивке +/- 1 градус, а максимальному +/- 10 градусов.

Бесперебойный блок питания

Управление циркуляционным насосом без подачи электропитания невозможно, поэтому обеспечение поступления постоянного тока – основная задача хозяина. Самый простой способ – установить блок бесперебойного питания (ИБП) или озаботиться генератором.

Многие хозяева стараются обойтись без дополнительного оборудования, формируя теплосистему с возможностью самотечной циркуляции теплоносителя. Это хороший выход, но при малейшем нарушении технологии выкладки трубопровода, система встанет. К тому же при оборудовании тепломагистрали в 2-х и более этажном доме самотечная схема может дать сбой, поэтому без насоса тут не обойтись.

При установке блока питания можно не беспокоиться за работу системы – оборудование оснащается автоматическим управлением, аккумулятором для теплового насоса. Комплекс поддержки обеспечит работу как самого насоса, так и других энергозависимых компонентов системы.

Важно лишь подобрать ИБП с нужным объемом аккумулятора, для чего следует читать информацию в техпаспорте. Как правило, производители указывают объем накопителя и возможную продолжительность работы приборов

Для выяснения точной информации следует брать в расчет мощность насоса для теплосистемы.

Реле включения и выключения

Устанавливается реле включения насоса отопления для поддержания работы прибора в автоматическом режиме. Принцип простой – при снижении уровня давления в тепломагистрали реле запустит прибор в работу, а при повышении показателя давления – отключит. Получается, что как только потребитель перестает разбирать воду, то уровень давления в системе поднимается до верхнего предела и таймер для насоса отопления отключает агрегат. Как только разбор воды запускается, давление в магистрали снижается до нижнего предельного уровня, насос снова включается в работу.

Как правило, производители оборудования, на котором не установлена автоматика, дают рекомендации по выбору комплектующих, но есть вариант купить тепловой насос с наличием всех дополнительных приборов. Для облегчения регулировки поступления теплоносителя в батареи, специалисты рекомендуют установить терморегуляторы на все радиаторы. Кроме поддержания комфортной температуры в доме, своевременная регулировка поможет снизить расходы на энергоносители.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
