Фундамент свайно-винтовой

Технология возведения дома на сваях

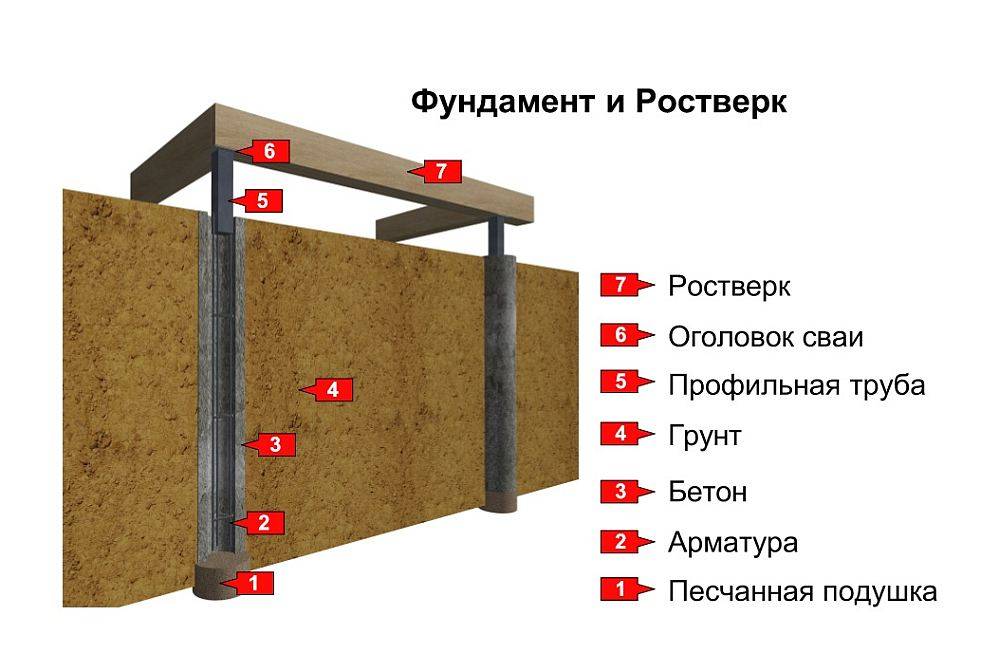

Этапы возведения свайного фундамента можно разделить на подготовительный период и процесс монтажа. Сначала проводят расчеты: определяют массу будущего дома на сваях, выбирают материалы, из которых будет возводиться здание и сам фундамент. Также на участке необходимо провести геологические изыскания, чтобы определить тип грунта, уровень залегания грунтовых вод. Затем участок готовят к началу строительства: обустраивают подъездные пути, расчищают место для монтажа свай, снимают верхний почвенный слой. После установки разметки под места вкручивания свай переходят к бурению скважин для опор. В скважину устанавливают трубу и заливают ее бетоном

Важно не забыть про дренаж и гидроизоляцию: на дно ямы перед заливкой бетона укладывают подушку из песка и гравия, а затем листы рубероида. Чтобы установить ростверк для свайных фундаментов используются металлические каркасы

Арматура укладывается внутрь опалубки и прочно закрепляется. Сверху опалубка заливается бетоном. Когда ростверк отстоится, устанавливают стеновой каркас дома, монтируют кровлю, ставят оконные и дверные конструкции.

Расчет свайно-винтового фундамента

При расчете свайно-винтового фундамента обращают внимание не только на количество и расположение свай, но и на их параметры

Диаметр опор

В частном строительстве могут использоваться сваи разного диаметра. Все зависит от предполагаемой нагрузки и особенностей конструкции.

Диаметр свай

Для строительства двухэтажных и одноэтажных домов небольшого веса лучше использовать сваи диаметром 108 мм.

Небольшие дачные домики или одноэтажные жилые дома можно строить на опорах диаметром 89 мм.

Длина свай

Высота свай

Чтобы предотвратить проседание дома под собственным весом, необходимо правильно вычислить длину свай. При этом учитывается рельеф участка, глубина залегания грунтовых вод и плотность грунта. Чаще всего длина свай определяется значением 250 см. Если участок расположен на склоне, то эта длина является стартовой. С понижением местности длина сваи увеличивается на 0,5 м.

Расчет количества свай

Чтобы определить количество опор, необходимо определить нагрузку, которая будет оказана на основание.

Расстояние между опорами зависит от материала, который предполагается использовать для строительства дома. Деревянные конструкции могут возводиться на основании с расстоянием между сваями не более 2 метров. Деревянные дома можно строить на фундаменте, опоры которого располагаются не более 3 метров друг от друга.

Выполняя расчет свай для винтового фундамента, учитываются следующие параметры:

• Общая масса строения и его площадь.
• Полезная нагрузка от мебели и жильцов.
• Снеговая нагрузка.

Для примера можно взять одноэтажный дом размером 7*8 метров.

1. В среднем вес одноэтажной конструкции с учетом крыши и облицовки составляет 28500 кг.
2. Среднее значение полезной нагрузки от жильцов и мебели составляет 150 кг/м2. Следовательно, общая нагрузка составит: 7*8*150=8400 кг.
3. Снеговая нагрузка для средней полосы России составляет около 180 кг/м2. С учетом параметров дома определяется нагрузка от снежного покрова на фундамент: 7*8*180=10080 кг.
4. При сложении полученных результатов получается общая нагрузка на фундамент: 28500+8400+10080=46980 кг.
5. Для получения более точных результатов полученное значение нужно умножить на коэффициент надежности: 46980*1,1=51678 кг.
6. Стандартная свая выдерживает нагрузку 2000 кг, поэтому не сложно определить количество свай для дома с указанными параметрами: 51678:2000=25,839.

Следовательно, для монтажа винтового фундамента под дом размером 7*8 метров потребуется 26 опор.

Расчет винтовых свай с помощью калькулятора

Калькулятор свай

Сторона А
Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м

Сторона B
Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м

Тип строения
БеседкаБытовкаГаражПристройкаБаняДом

Этажность
11.52

Материалстроения
КаркасДерево цилиндрическое d=150Дерево цилиндрическое d=200Дерево цилиндрическое d=250Дерево брусовое 100х100Дерево брусовое 150х150Дерево брусовое 200х200ГазобетонПенобетон

Выбор грунта
ПесокСуглинокТорф, толщина 1.5 метраТорф, толщина 3 метраТорф, толщина 5 метраТорф, толщина 7 метраТорф, толщина 9 метраТорф, толщина 10.5 метра

Количествоуглов дома
456789101112131415

Планируемаявысота поланад землей
менее 50 смболее 50 см

Печка в доме
НетДа

Кол-во свай:
Диаметр сваи:
Длина сваи:

1. Укажите длину сторон вашего строения.
2. Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
3. Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
4. Выберите строительный материал вашего сооружения.
5. Укажите тип грунта на участке.
6. Укажите количество углов планируемого дома.
7. Укажите высоту цокольного этажа из предложенных вариантов.
8. Отметьте, собираете ли вы устанавливать камин/печку.
9. Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

Оптимальные винтовые сваи для строительства частного дома

Конечно, вы должны понимать, что без предварительного анализа грунта и состояния местности, сказать что одни сваи подходящие, а другие нет просто не представляется возможным. Также нужно учитывать и вес будущего дома, а для этого его нужно в начале рассчитать (в этой статье есть формулы расчета для плитного фундамента, но вес дома от типа фундамента не меняется). Таблица вам поможет.

Расчет веса

Если исходить из специфики постройки, предполагающей создание относительно легкого дома с малым количеством этажей, то наиболее целесообразным вариантом будет применение однолопастных стволов диаметром от 57 до 108 мм в зависимости от типа и состояния грунта.

В качестве примера возьмем следующие данные. Мы планируем построить относительно легкий дом с небольшим количеством этажей. Исходя из таких условий самым подходящим вариантом будет использование однолопостных свай диаметром от 57 мм до 108 мм. Спросите почему такой большой разброс? Все очень просто, зависеть выбор диаметра будет от состояния и типа грунта на котором планируется строить дом. Конечно, как мы уже говорили ранее, чтобы получить больше информации и не прогадать с диаметром и типом винтовых свай необходимо проводить обследование участка и детальное изучение грунта.

Еще одним важным показателем является нагрузка, которая будет давить на сваю. Для примера скажем, что при диаметре в 57 мм свая может выдержать нагрузку примерно 800 кг. Вот и получается, что назвать плюсы и минусы свайного фундамента и винтовых свай не так уж и просто. Для этого нужно знать хотя бы условия строительства, качество грунта и размеры постройки.

Обвязка
Свайный фундамент под дом

Рейтинг продукции среднего ценового сегмента

Bau SVKS T/4 76*1200 mm (82262717)

Товар изготавливается на отечественных производственных мощностях. Сфера применения – оформление фундамента для возведения настилов, террас, продуваемых ограждений, открытых дорожек. Относится к категории конусно-спиральных. Оснащен кованым наконечником и многовитковой спиралью. При изготовлении используется стальная труба толщиной 3 мм. Параметры изделия – 1200*76 мм. Вес – 6,178 кг. Производитель наносит на продукцию горячую оцинкованную защиту, причем как с внешней, так и с внутренней стороны. На срок эксплуатации оказывает влияние степень агрессивности почвы, но он не может быть менее 100 лет.

Предусмотрено болтовое соединение, которое считается самым удобным. Работы по сварке и обрезке не нужны. Фиксация происходит «труба в трубу» с использованием болтов М12 и гаек. Можно прибегнуть к помощи U-образных оголовок-проушин.

Вкручивание осуществляется механическим или ручным способом. Идеальный вариант для монтажа в песок, супеси, суглинки, скальные почвы. Есть определенные ограничения по использования продукции. Не приемлют насыпные грунты, пылеватые пески, мягко-пластичные и текучие почвы.

Продавцы просят за продукцию 2308 рублей.

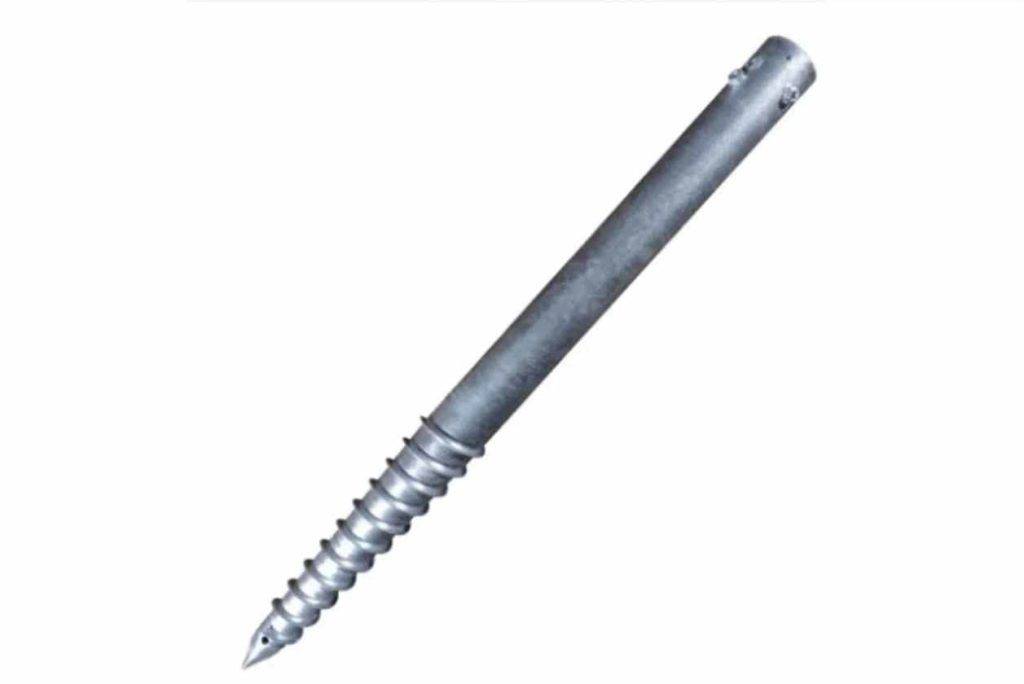

свая Bau SVKS T/4 76*1200 mm (82262717)

Достоинства:

• расширенный функционал;
• широкий диапазон использования;
• практичность;
• скорость установки;
• надежность;
• долгий срок службы;
• универсальность;
• соотношение цены и качества;
• положительные отзывы.

Недостатки:

Винтовая свая 108*2500 mm (82200301)

Продукция от отечественного производителя пользуется повышенным спросом благодаря соотношению цены и качества. Монтировать быстро и просто. Можно использовать ручной метод, но позволит сократить время оформления основания специализированная техника. Товар отливается надежностью и прочностью. Отзывы положительные. Проблем с приобретением не возникает. Вес изделия – 25,5 кг.

Средняя стоимость – 4923 рубля.

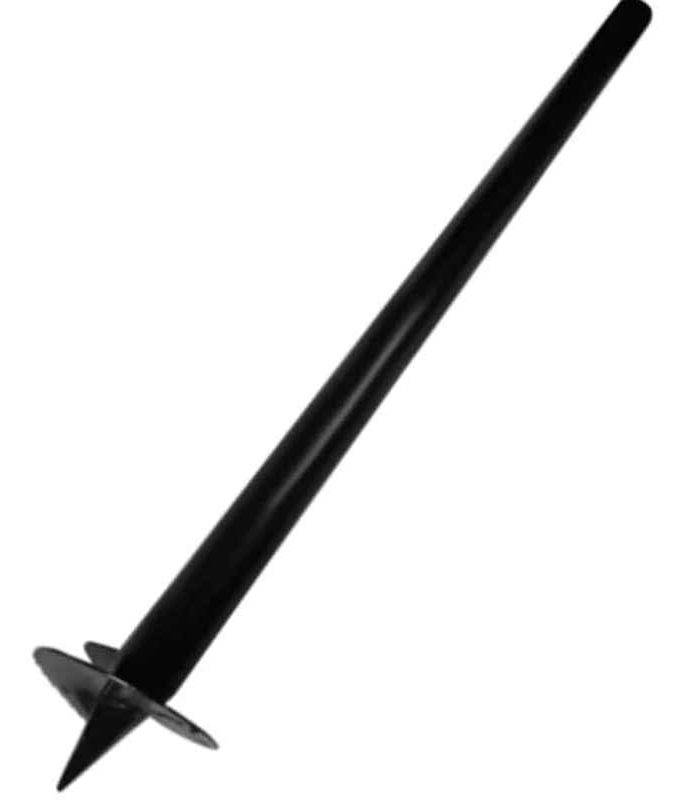

свая Винтовая свая 108*2500 mm (82200301)

Достоинства:

• качество защитного покрытия;
• добротность используемого материала;
• долгий эксплуатационный срок;
• функциональность;
• универсальность;
• стойко выдерживает существенные температурные перепады.

Недостатки:

Bau SVKS T/4 89*1200 mm (82262718)

Конусно-спиральная свая изготавливается на российском предприятии. Имеет кованый наконечник и многовитковую спираль. Заглубление происходит быстро и без особых усилий. Предназначена для монтажа фундамента под настилы, террасы, открытые дорожки, теплицы и так далее. Толщина стальных стенок – 3 мм. В качестве покрытия выступает горячее цинкование. Прослужит верой и правдой не менее 100 лет. Необходимость в бетонировании отсутствует. Завинчивание происходит при помощи рычажной штанги либо специализированной техники.

Идеальный вариант для скальных почв, песка, суглинков. Не подходит для таких типов почв, как текучих, водонасыщенных, насыпных, мягко-пластичных. Часто применяется при возведении беседок, хозблоков из минибруса, ограждений из профлиста. Вес – 7,682 кг, диаметр – 89 мм.

Средняя цена – 2588 рублей.

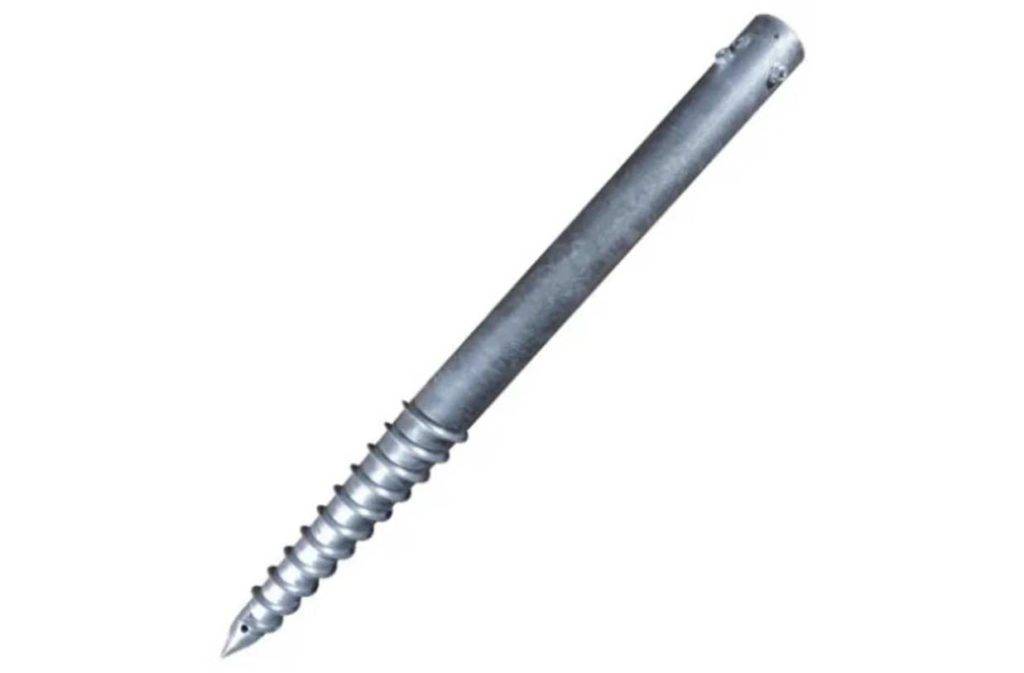

свая Bau SVKS T/4 89*1200 mm (82262718)

Достоинства:

• функциональность;
• практичность;
• качество используемого материала;
• надежность;
• длительный срок службы.

Недостатки:

Свая винтовая 89*2000 (82021533)

Продукция от отечественного производителя пользуется большой популярностью благодаря надежности, долговечности и простоте в использовании. Вес – 14,6 кг, диаметр – 89 мм, длина – 2 м. Монтируется быстро, без привлечения посторонней помощи. Достаточно трех человек, чтобы осилить ручную работу. Можно воспользоваться техникой, если позволяют финансовые возможности. Отзывы о товаре положительные. Претензий нет. Брак в продажу не поступает.

свая Свая винтовая 89*2000 (82021533)

Достоинства:

• надежность защитного слоя;
• долговечность;
• скорость установки;
• прочность;
• универсальность.

Недостатки:

Монтаж свайно-винтового фундамента.

Вид фундамента подбирают в зависимости от веса будущей конструкции, типа грунта, глубины промерзания. Начинать строительство фундамента необходимо с геодезического исследования грунта. Данная процедура необходима для определения уровня грунтовых вод, а также устойчивых пластов. По окончании обследования и подготовки участка переходят к монтажу фундамента.

Во время ручного вкручивания опор требуются усилия трех работников. Один из них должен постоянно следить за уровнем сваи, а двое – вкручивать ее до нужной отметки. Нельзя использовать лидерные лунки. После вкручивания опоры ниже уровня промерзания почвы, ее обрезают по единому уровню и заливают бетоном. Цементный раствор должен попасть и внутрь свайной трубы, поскольку это только укрепит опору и избавит металл от коррозии. После застывания бетона к каждой свае приваривают металлический оголовок.

Какой лучше фундамент для дома из пеноблоков? – здесь больше полезной информации.

Для равномерного распределения нагрузки строения осуществляются обвязка свай. Для придания дополнительной прочности фундаменту при использовании более тяжелых конструкций обвязку делают из швеллера. Ростверком называют верхнюю часть фундамента. Она равномерно перераспределяет нагрузку несущих элементов строения. На неровном участке опоры будут иметь разную длину, но их верхушки должны быть на одном уровне. На установку одной сваи требуется 30–45 минут времени.

Как сделать винтовую сваю своими руками? Видео:

Многие задаются вопросом, как утеплить свайно-винтовой фундамент? На самом деле утепление его не требуется, поскольку данный вид фундамента относят к проветриваемым. Достаточно высокие опоры надежно защищают дом от холода, исходящего от земли. Утепление можно произвести с ростверком. При этом следует знать, что неправильное его утепление приводит к появлению влажности. Это может отразиться на всем здании.

Вас заинтересует эта статья – Фундамент своими руками. Виды фундаментов для частных домов.

Для максимального теплосбережения необходимо заняться качественным утеплением пола, а не фундамента.

Цоколь свайно-винтового фундамента делают навесным. Для его устройства используют листовой шифер, асбестоцементные плиты, комбинированные фасадные плиты с утеплителем и другие строительные и отделочные материалы. Обшивая цоколь, оставляют маленький зазор (в 5–7 см) между грунтом и стройматериалом обшивки. Такая установка предупреждает повреждение отделки при пучении грунта в морозные дни. Наземные концы опор защищают с помощью металлической сетки, которая предотвратит попадание под дом животных. Отделка цоколя свайно-винтового фундамента, предусматривает создание благоприятных условий для вентиляции подпола. Для этого обустраивают небольшие отверстия, называемые продухами. Их оставляют открытыми даже в морозные дни.

Если строительство дома на винтовых сваях закончилось небольшим проседанием фундамента, вполне реально быстро осуществить его ремонт, заменив просевшие опоры новыми. Возможность такого ремонта считается одним из основных преимуществ свайно-винтового фундамента.

Приступая к возведению дома, бани или других небольших построек, следует обратить внимание именно на винтовые сваи, поскольку благодаря им стало реальным быстрое строительство всего, что хочешь и при этом значительно сэкономить на материалах

Конструкция фундамента на винтовых сваях

Чтобы самостоятельно сделать винтовой фундамент, необходимо понимать его технологические характеристики, нюансы возведения и технологию строительства.

Винтовой фундамент является, по сути, винтовыми сваями. Они применяются для возведения деревянных срубов, каркасных домов и являются наиболее простым конструктивным решением среди вариантов фундаментов. Для строения винтовые сваи выполняют несущую, стабилизирующую и укрепляющую функции. Это наиболее простой для монтажа вид основания, по сравнению с широко применяющимися при возведении архитектурных сооружений из леса ленточным и монолитным фундаментами.

В отличие от монолитных фундаментов, винтовые сваи представляют собой трубы нужного диаметра, которые вкручиваются в почву и принимают на себя нагрузку, производимую сооружением. Через каждую трубу пропущен металлический прут, который приводит всю конструкцию в движение, а в почву такая конструкция врезается специальными лопастями, которые не просто прорезают отверстие для сваи, но и выполняют опорную и регулирующую нагрузку функции. Лопасти сваи – не единственный элемент, позволяющий сваям крепко удерживать здание. При монтаже винтового фундамента трубы свай можно дополнительно укрепить арматурой. Технологически, сваи удерживаются и при помощи бетона.

Фундамент данного типа идеален для нестабильных почв с преобладанием песка и с сезонным изменением уровня грунтовых вод. Сваи отлично фиксируют строение и позволяют ему не «поплыть». Также такой фундамент защищает строение от проникновения влаги. Данный вид фундамента хорош для мягких почв – глиняных или песчаных. Мягкость почвы нужна, чтобы труба с лопастями плавно вошла и не получила повреждения от твердых элементов. Еще одна причина сделать винтовой фундамент в местности с мягкой почвой – такие почвы обладают определенной подвижностью, а конструктивные особенности винтового фундамента позволяют крепко зафиксировать сваи и, одновременно дать пространство для маневров в случае сдвигов почв.

Не рекомендуется использовать винтовой фундамент в твердых почвах. Он нецелесообразен и смонтировать винтовые сваи по технологии невозможно ввиду слишком твердой породы.

Стандартная винтовая свая имеет следующие характеристики:
— диаметр трубы – 100 – 300 мм;
— диаметр лопасти – 200 – 550 мм;
— длина трубы – 1500 – 9000 мм;
— толщина проката – 8 – 12 мм;
— толщина лопасти сваи – 3 – 10 мм;
— вертикальная нагрузка одной сваи – 1 – 30 тонн.

Технологически, один конец винтовой сваи имеет специальную шляпку для крепления ростверка (несущая сторона), а другая – лопасти для углубления в почву. Ввиду того, что такой вид фундамента используется для строительства деревянных конструкций, используем для первого венца бревна или брус. Совпадение материалов позволит максимально прочно зафиксировать сооружение на сваях.

Чем грозит неправильный расчет свайного поля

Ошибки при проектировании свайного поля – не соблюдение расстояния между опорами, глубины вкручивания – может привести к таким последствиям как:

• Чрезмерный расход опор.
• Неравномерная усадка различных частей свайного фундамента.
• Постепенное разрушение несущих стен, кровли.
• Повреждение коммуникаций (водопровода, канализации, газопровода) внутри задания.

Неправильно спроектированный и установленный бетонный фундамент на винтовых сваях в любом случае приведет к дополнительным расходам. И если при слишком частом расположении свай основание окажется хоть слишком дорогим, но при этом очень основательным, то при прочих ошибках фундамент будет ненадежным и непрочным, требующим реконструкции или демонтажа, с последующей установкой нового.

Плюсы и минусы свайного фундамента и винтовых свай

Ниже постараемся выделить явные плюсы винтовых свай. Конечно, любой выбор в пользу того или иного способа установки фундамента зависит больше от тех условий, которые имеют место быть именно на вашем участке. Но мы решили выделить общие плюсы, которые помогут вам сделать выбор исходя из ваших индивидуальных условий. И так, к преимуществам винтовых свай можно отнести:

• Быстрота монтажа.
• Винтовые сваи можно устанавливать вручную. Этот факт позволяет возводить такой фундамент рядом с уже готовыми постройками.
• Цена. Винтовые сваи стоят гораздо меньше, нежели другие типы фундаментов.
• Винтовые сваи можно использовать повторно. Если возникнет необходимость, такие сваи могут быть извлечены и вновь использованы в другом месте.
• Большим плюсом является то, что для установки винтовых свай не нужны земельные работы.
• Винтовые сваи позволяют производить строительство на участках, где есть склоны или складки рельефа.
• Также важным плюсом является то, что при установке можно не задействовать сложную технику, что облегчает процесс установки и делает его дешевле.

Плюсы винтовых свай

Минусы свайного фундамента и винтовых свай в частности мы приводим ниже. Минусы связаны скорее не самой конструкцией, а с условиями в которых недопустимо использовать такой тип фундамента. Вот что туда относится:

• На сваях может появиться коррозия, так как условия эксплуатации способствует этому.
• В регионах, где наблюдается высокая сейсмическая активность применение винтовых свай запрещено.
• Нельзя погружать в каменистый грунт.
• Если вы планируете устанавливать винтовые сваи на рыхлых и слабонесущих грунтах, которые не образуют приемлемой боковой поддержки свай, то в обязательном порядке требуется дополнительное изучение, что бы определить достаточную глубину погружения винтовых свай.

Часто, как это бывает, многие недостатки винтовых свай намеренно замалчиваются производителями. В связи с этим, при выборе свайного типа фундамента, вам необходимо самому разбираться в особенностях конструкции или иметь доверенного человека, который в этом разбирается. А самое главное, иметь представление о свойствах таких свай. Чтобы выбрать самый подходящий и качественный вариант винтовых свай.

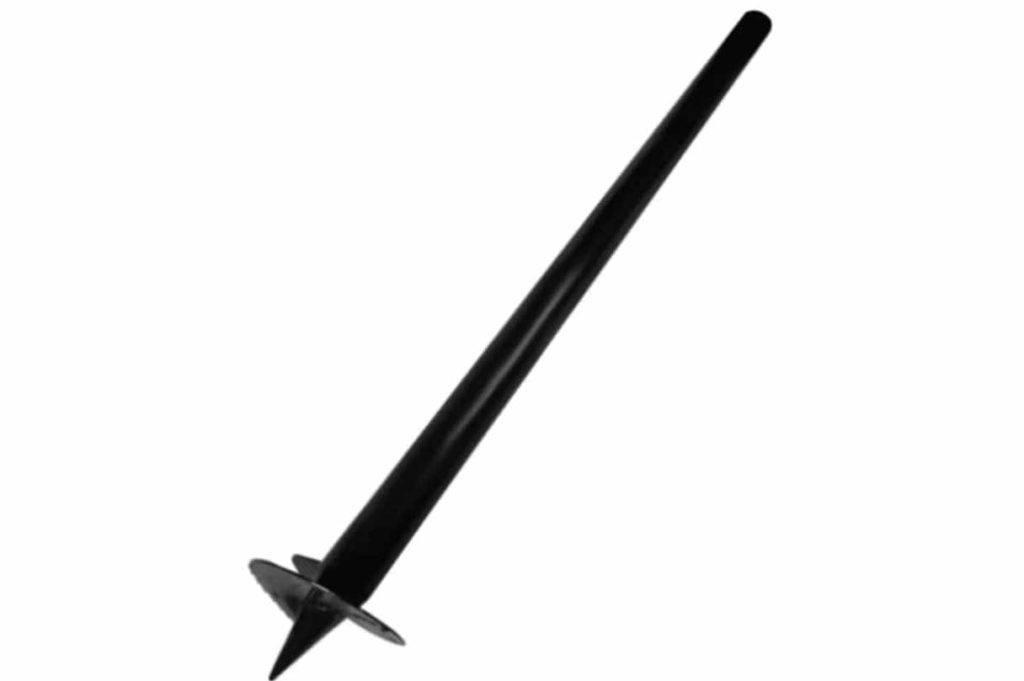

Конструкция винтовых свай

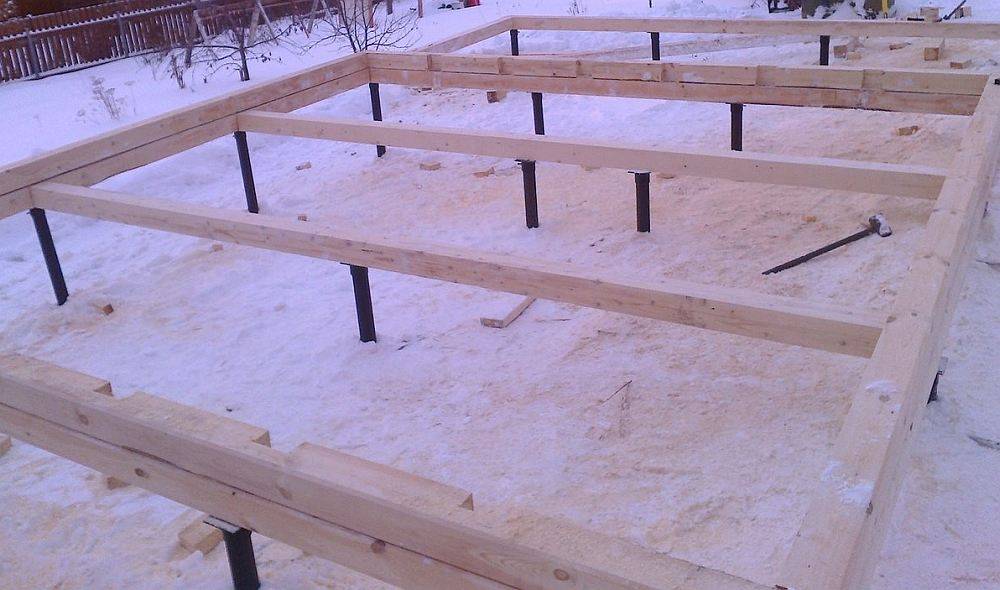

Обвязка как технология строительства свайного фундамента

Ростверк – самое сложное в устройстве свайного фундамента. Обвязывание свай брусом оказывает прямое влияние на устойчивость и надежность будущего каркасного дома. Именно обвязка выступает гарантом прочности и долговечности как фундамента, так и всего здания.

По принципу монтажа принято подразделять обвязку на три вида:

• При помощи хомутов.
• При помощи усаживания на резьбу.
• Сварная обвязка.

Описание типов обвязки

По словам профессионалов, самым надежным вариантом является обвязка сваркой. Ее производят при помощи стального швеллера. Первый и второй методы предполагают крепление при помощи деревянных брусьев. Обвязка хомутами может использоваться для швеллера.

Профессиональные строители рекомендуют использовать первые два способа совместно. Так можно увеличить надежность крепления бруса, что положительным образом сказывается на прочности конструкции.

Усаживание бруса на резьбу выполняют следующим образом:

1. Под брус укладывают двойной слой рубероида, предварительно смазанного олифой.
2. Брус крепят по бокам при помощи саморезов, а снизу и сверху – шпильками.
3. После установки бруса его подбивают молотком.
4. В качестве дополнительного крепления используют боковые уголки (их монтируют по бокам).

Для обвязки хомутами используют прямоугольный брус, который крепят по всему периметру основания. Поверх бруса плотно укладывают другие брусья и тщательно скрепляют. В результате получается своеобразная буква П.

Такая форма носит название хомута. Завершив работу, необходимо проверить надежность крепления. Сварная обвязка более проста в исполнении. Она предполагает крепление стальной балки к стержню.

Дополнительные моменты

Каждый метод обвязки следует выполнить максимально точно. Высота каждого бруска должна быть идентична высоте другого. Саморез должен вкручиваться в центральную часть бруса. Так получится избежать появления трещин в древесине и продлить срок ее службы.

Ширина бруса должна превышать показатель ширины сваи как минимум в два раза. Это позволит максимально прочно закрепить его

Важно проверить качество поверхности бруса. При наличии дефектов или неровных мест их необходимо устранить

По этой причине не стоит торопиться с обвязкой, работу следует выполнять по всем правилам. Лучше приобретать качественный брус. Именно от этого элемента зависит надежность и долговечность всей конструкции.

Выпиливание и состыковка бруса

Винтовой фундамент для каркасного дома может выполняться по еще одной технологии обвязки. Речь идет о выпиливании бруса с последующим креплением. Этот вариант наиболее простой. Главное требование – наличие ровных и абсолютно одинаковых брусьев. Брус просто вкладывают друг в друга при помощи сделанных заранее распиленных пазов.

Такая стыковка проводится под прямым углом. Здесь нужно использовать строительный уровнемер для проверки каждого элемента. Брусья скрепляют таким образом, чтобы один из них располагался сверху, в другой – в нижней части конструкции.

Образовавшееся пустое пространство заполняют джутом. В большинстве случаев один венец кладут непосредственно на фундамент.

Свайно-винтовой фундамент своими руками

Свайно-винтовой фундамент устанавливается в четыре этапа:

1. Сперва размечается участок.
2. Затем сваи погружаются и выравниваются.
3. Полости заливаются бетоном.
4. Заключительный этап — обвязка ростверком.

Поскольку установка СВФ не требует земляных работ, сделать разметку для фундамента не трудно: намечаются оси стен, перегородок и дополнительных конструкций путем установки кольев на небольшом отдалении от углов будущей постройки, а между ними натягиваются шнуры. На остальных этапах стоит остановиться подробнее.

Ввинчивание свай и выравнивание

Ввинчиваются сваи всегда по одному принципу, который не зависит от вида лопастей, наконечников и особенностей грунта.

Сначала в земле делаются направляющие приямки при помощи ручного или мотобура. Глубина скважин должна составлять 0.3-0.5 м, а в диаметре они должны быть чуть меньше лопастей. Так трубы можно более точно расположить и легче погрузить в землю.

Для ввинчивания в технические отверстия на сваях протягивается лом или труба с толстыми стенками нужного диаметра и при помощи силы двух человек сваи вкручивают в землю

Важно контролировать вертикальное положение конструкции при помощи строительного уровня

Для механического погружения понадобиться использовать спецтехнику.

Инструкция по закручиванию свай вручную

Сваи обвязывают ростверком в качестве которого выступают балки из дерева, бетона или металла. Для этого опоры фундамента должны располагаться в одной плоскости по горизонтали. Выравнивают сваи при помощи обрезки трубы болгаркой по заранее выполненной разметке.

Часто сваи вывинчиваются на этапе регулировки высоты, что ухудшает несущую способность конструкции: под опорой образуется рыхлый слой почвы. Из-за избыточных нагрузок фундамент проседает и конструкция деформируется.

Иногда из-за подземных препятствий на этапе заглубления опор, они могут отклоняться от вертикальной плоскости, смещаясь в сторону.

Траектория отклонения не должна превышать двух градусов. Если отклонение оказалось выше нормы, необходимо изменить размер опоры, соединив верхний сегмент и плоскость надстройки.

Заливка полостей свай

Заливка свай бетоном

Полости труб заливают бетоном для того, чтобы на внутренних поверхностях не образовывался конденсат, от которого не спасают даже полностью приваренные оголовки. Кроме того, бетон дает конструкции дополнительную жесткость.

Сваю нужно бетонировать до конца. Дополнительно сваи снаружи обрабатываются специальной смолой.

Ростверк и обвязка

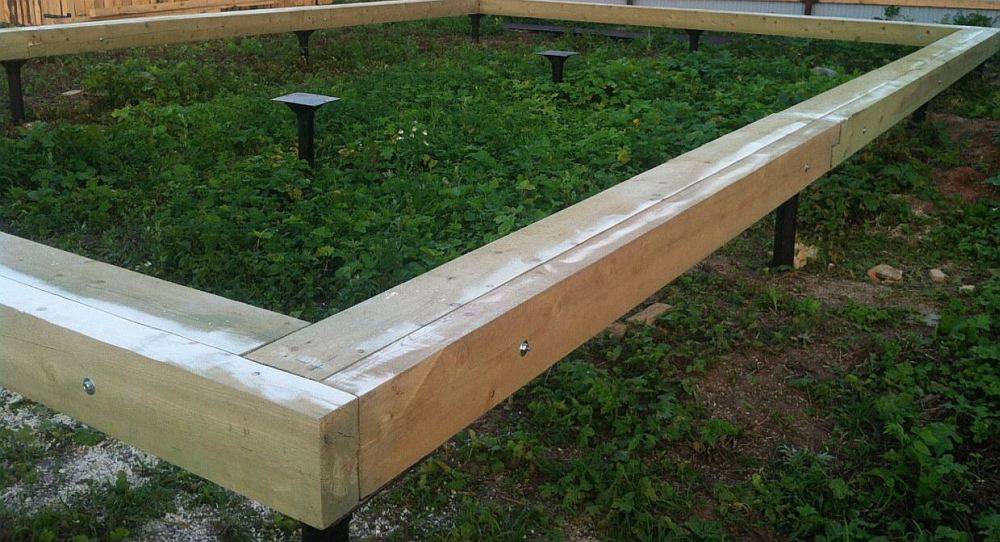

Обвязка винтовых свай

Ростверк сооружают на расстоянии 0.5-0.7 м от земли. В его качестве могут служить деревянные и металлические балки. Также подойдет заливка монолитной лентой из железобетона. Технология обвязки зависит от материала:

1. Железобетон — самый дорогой материал для обвязки, но позволяет возводить на СВФ даже кирпичные здания. Сперва собирается опалубка, затем изготавливается армирующий каркас, который связывается со сваями рифленой арматурой, а после конструкция бетонируется.
2. Деревянные балки в качестве обвязки используют для строительства домов из бруса или бревна. Для крепления бруса привариваются плоские оголовки, балки соединяются в полдерева и крепятся к оголовкам болтами, саморезами или гвоздями.
3. В качестве металлических балок используют швеллеры, которые приваривают к оголовкам.

Не фатальной, но существенной ошибкой может стать отказ от обрезки технологических отверстий. Игнорирование этой процедуры приводит к снижению эксплуатационного срока фундамента. Если необходимо приварить оголовок и сформировать сварочные швы, их в обязательном порядке нужно окрасить.

Свайно-винтовой фундамент несложно монтировать без помощи профессионалов. конструкция мало зависит от внешних факторов, хорошо себя показывает практически на любом грунте, а ее возведение занимает немного времени.

Такое решение позволяет сэкономить на строительной бригаде и заказе спецтехники. Главное — правильно определить как глубоко залегают несущие пласты грунта, рассчитать шаг установки свай и их оптимальное количество.

Сфера применения

Бетонная винтовая свая – универсальная опора для фундамента, широко применяемая в следующих сферах:

• Частное малоэтажное загородное домостроение – строительство коттеджей, деревянных дачных домиков, бань, летних кухонь,веранд,беседок.
• Возведение ленточных и монолитных (плитных) оснований на участках со сложным рельефом.
• Строительство промышленных объектов – арочных ангаров, складов, теплиц, линий электропередач, вышек сотовой связи.
• Монтаж фундаментов для заборов, различных ограждений, рекламных и декоративных конструкций (рекламных щитов, билболордов, мачт флагштоков).
• Строительство сельскохозяйственных объектов – зерноскладов, молочно-товарных ферм, сушильных комплексов.
• Монтаж свайных фундаментов пирсов, причалов, набережных.

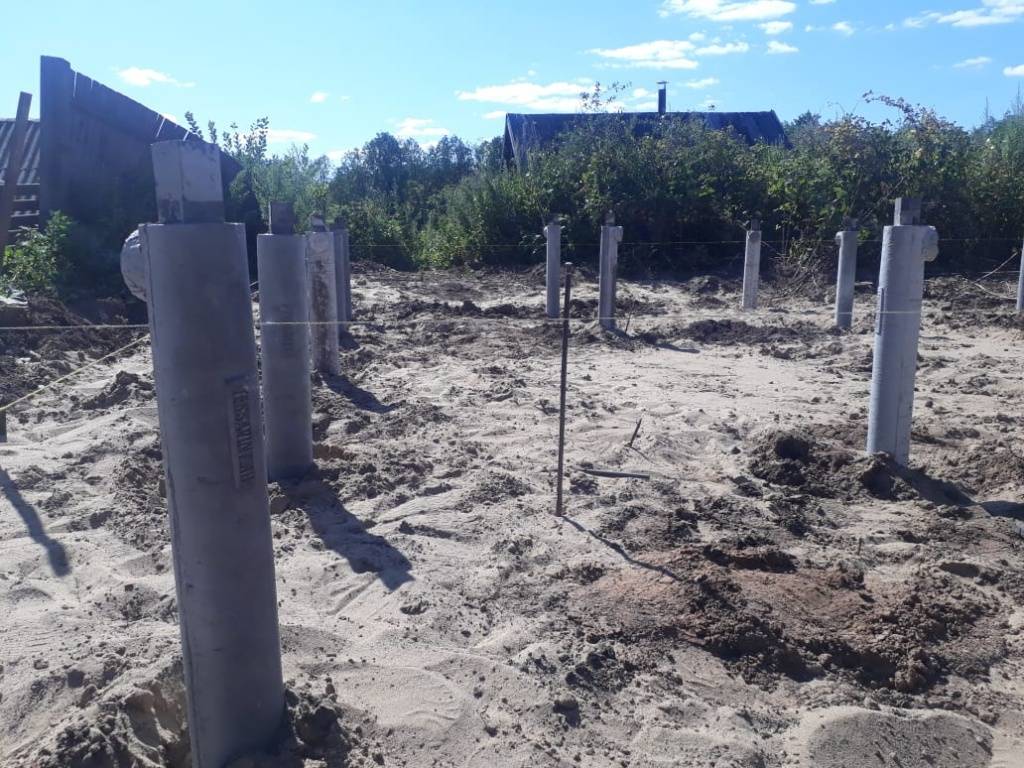

Рисунок 2. Свайное поле из винтовых бетонных опор

Также винтовые опоры широко применяются при реконструкции утративших свою несущую способность старых оснований – бетонные сваи данного вида благодаря простому и быстрому монтажу позволяют усилить или полностью заменить старый фундамент новым, более надежным, устойчивым и прочным.

Типовые опоры, их диаметр и выдерживаемый вес

Размеры свай и их длина должны соответствовать категории строения. Типовые размеры конусных опор, задействованных в частном строительстве, имеют следующие параметры:

• СВ89х250;
• СВ108х300;
• СВ133х350.

Первое цифровое значение обозначает диаметр стволовой части (мм), а второе – диаметр винтовой лопасти. Для конструкций, имеющих легкий вес, к которым можно отнести ограждения и садовые постройки, подойдет опора, ствольный диаметр которой равен 76 мм. Забор с кирпичными столбами, дачные пристройки, навесные конструкции и беседки устанавливают на конусы, у которых диаметр составляет 89 мм. Для небольшого деревянного дома из бруса и бревна, а также каркасных построек подходят оцинкованные лопастные стержни чуть большего размера (108 мм). Ну и завершают наш рейтинг самые мощные образцы несущих элементов фундамента (133 мм), с лихвой выдерживающие натиск тяжелой бревенчатой избы и пеноблочного сооружения. Чтобы точно рассчитать размеры необходимых свай с наконечником, нужно знать хотя бы приблизительный вес будущих хором.

Параметры часто используемых опор

Монтаж фундамента на винтовых бетонных сваях

Процесс монтажа свайного фундамента на винтовых бетонных опорах включает в себя проведение инженерно-геологического изыскания, составление проекта, расчет необходимого количества материалов, монтаж свайного поля согласно проектной документации.

Проведение инженерно-геологические изыскания

Инженерно-геологическое изыскание включает в себя следующие мероприятия:

• Бурение скважин с отбором почвенных проб и описанием проходимых грунтов.
• Проведение лабораторных исследования физико-механических свойств грунтов, подземных вод.
• Статическое и динамическое зондирование грунтов.
• Испытания грунтов динамическими и статическими нагрузками.
• Монтаж в грунтах эталонных либо же натурных опор.
• Исследовательские работы по определению влияния монтажа свайного фундамента на окружающую среду и на находящиеся вблизи будущего здания сооружения и конструкции.

Составление проекта

На основе произведенных инженерно-геологических изысканий специализированной организацией производится составление проекта содержащего следующую информацию:

• план фундамента (свайное поле);
• спецификация элементов фундамента (свай) с указанием их марок и количества;
• привязка фундамента к местности;
• глубина вкручивания свай;
• вид используемого для обвязки свай ростверка.

Проект также содержит подписи исполнителя (инженера проектной организации) и заказчика.

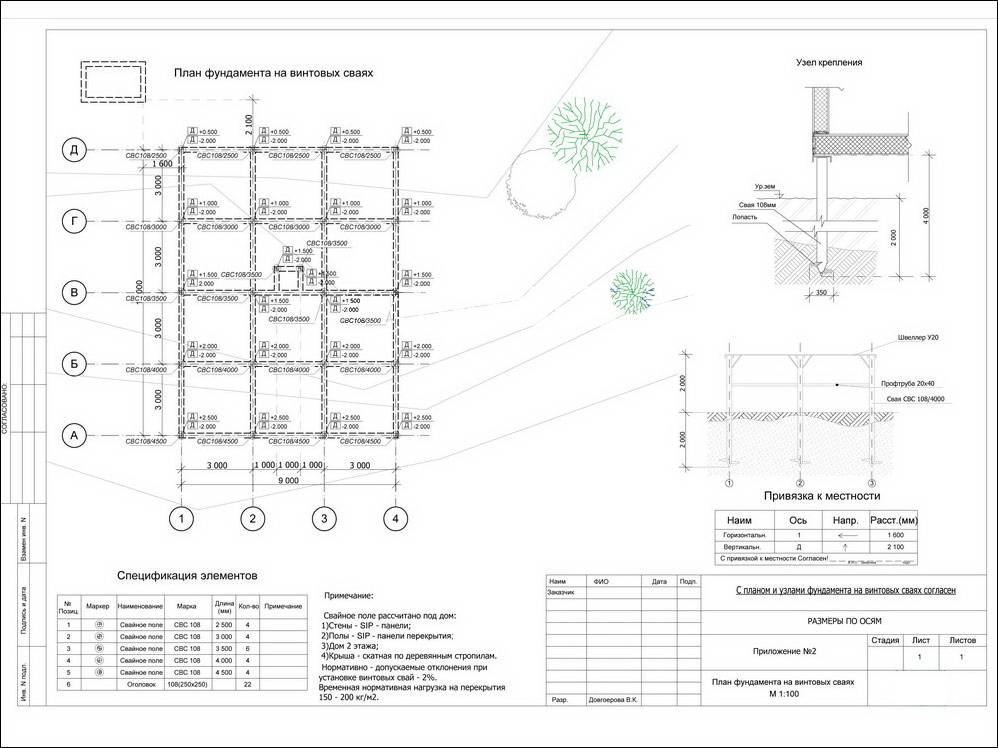

Рисунок 3. Проект свайного фундамента на бетонных винтовых опорах

Монтаж свайного поля

Процесс монтажа винтовых опор из бетона включает в себя следующие операции:

1. Бурение лидерного (направляющего) отверстия на глубину равную половине длины опоры – для данной операции используют ручной мотобур со шнеком необходимого диаметра.
2. Вкручивание винтовой опоры вручную специальным ключом или с помощью гидравлического сваекрута.
3. Засыпка лидерного отверстия грунтом – заполнять полость вокруг сваи можно как извлеченной при бурении лидерки почвой, так и непучинистым грунтом (речным песком или рыхлой супесью).
4. Обрезка свай по одному уровню при помощи мощного бензореза с алмазным диском по бетону.

При монтаже фундамента из данного вида опор может возникнуть вопрос: нужно ли заливать во вкрученные винтовые сваи бетон? Ответ на него  однозначен – заливка внутрь винтовых свай бетона нецелесообразна по нескольким причинам.

Во-первых, залитый в сваю бетон не существенно увеличивает ее прочность и жесткость. Во-вторых, все металлические элементы опоры надежно защищены бетонной толщей от воздействия влаги и в дополнительной защите как в случае со стальными аналогами они не нуждаются. И наконец подобная заливка хоть незначительно, но все же увеличивает вес и без того тяжелых в переноске и транспортировке опор.

Более наглядно увидеть, как происходит описанный выше процесс можно в следующем видео:
