Четырехскатная крыша своими руками
Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.
Этапы постройки четырехскатной крыши
Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).
Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.
При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.
В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.
В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.
Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.
Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.
Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).
Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.
Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).
Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).
К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.
Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.
Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.
Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.
Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

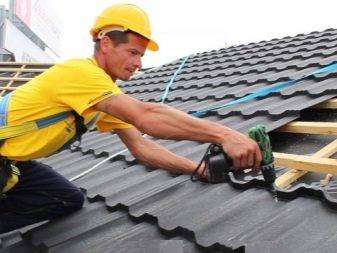

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.
Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.
Особенности монтажа вальмовой крыши
Детали крыши вальмового типа образуют сложную стропильную ферму, в основании которой лежат треугольники. Известно, что треугольник является наиболее жесткой геометрической фигурой, и за счет этих свойств обеспечиваются необходимые показатели жесткости всей стропильной конструкции. В качестве ее основных несущих элементов выступают стропильные ноги, установка которых выполняется в соответствии с запроектированным углом наклона кровельных скатов.
Монтаж стропильной системы четырехскатной крыши начинается с укладки мауэрлата, который позволяет равномерно передавать нагрузку кровельной системы строительным конструкциям и фундаменту здания. Если при возведении двускатной крыши мауэрлат укладывается только на длинные стены, то строительство четырехскатной конструкции требует монтажа мауэрлатных досок или бруса по всему периметру сооружения.
Стропильные ноги своими торцами опираются на промежуточные прогоны либо подконьковый брус. Данные элементы, расположенные в горизонтальной плоскости, не только позволяют закрепить стропила, но и способствуют равномерной передаче нагрузки на несущие стены благодаря наличию системы стоек. Также немаловажную роль играют скользящие опоры для стропил – за счет их использования кровля надежнее закрепляется на доме и лучше противостоит внешним нагрузкам.
Чтобы смонтировать коньковый пролет, на балках, уложенных поперек здания, строго вертикально устанавливаются коньковые стойки и закрепляются укосинами
Важно соблюсти высоту расположения конькового пролета, предписанную проектом
Диагональные стропила четырехскатной крыши требуется точно замерить: нижняя часть данных стропил должна выступать за край стены на 40-50 см, образуя козырек, защищающий строительные конструкции от попадания осадков. На следующем этапе выполняется установка промежуточных стропил: центральных и угловых.
Угловые (нарожники) опираются верхней частью на диагональные стропила и имеют различный размер, уменьшаясь по мере приближения к углу здания. Центральные укладываются поверх конькового бруса. Расположение центральных стропильных ног зависит от целого ряда факторов, но в любом случае шаг крепления стропил не должен превышать 2-х метров. Конкретные значения определяются исходя из :
- выбранного сечения стропильных ног;
- особенностей монтажа кровельного материала.
С каждой стороны конькового пролета должно быть смонтировано не менее трех центральных стропил, независимо от длины стены здания.
Возведение стропильной системы, согласно требованиям СНиП, должно выполняться в соответствии с установленными правилами безопасности!
Стропильная система
Четырехскатная крыша опирается на каркас, называемый стропильной системой. Практически все ее элементы изготавливаются из древесины хвойных пород. Так как дерево — материал природного происхождения, влага и бактерии оказывают на него разрушительное действие. Чтобы его снизить проводят антисептическую обработку глубокого проникновения и антипиреном для защиты от огня. В входит:
- Мауэрлат. Опора, изготовленная из бруса, которая распределяет вес кровли по периметру несущих стен.
- Стойки. Вертикальные поддерживающие элементы, которые устанавливают на лежень или балки перекрытия для предотвращения прогиба стропильных ног.
Стропильные ноги. Диагональные стропила формируют ребра вальмового ската крыши, их монтируют одной стороной к коньку, а другой к разным углам мауэрлата. Поверхность вальмы задают нарожники, закрепляемые к диагональным ногам. Рядовые стропила служат опорой для трапециевидных скатов.
-
- Затяжка. Горизонтально расположенная балка, стягивающая ноги стропильной пары, для предотвращения распирания стен дома.
- Подкос. Их устанавливают под углом к стропильным ногам для того, чтобы ликвидировать прогиб, а упирают подкосы в стойки или мауэрлат.
- Коньковый прогон. Брус, соединяющий верхние части стоек, он служит опорой для стропильных пар.
- Обрешетка. Основа для настила кровельного мастера. Для мягких, рулонных монтируют сплошную обрешетку, а для твердых решетчатую.
Монтаж своими рукаами крыши четырехскатного типа – прекрасный способ дополнить архитектурный замысел частного дома. Приложив усилия и построив ее самостоятельно или наняв профессиональных мастеров, домовладелец станет обладателем комфортного, красивого жилища!
Методы установки
Существует много видов кровельных покрытий и технологий их установки.
Асфальтовая
Убедитесь, что у вас есть все необходимые инструменты для установки кровли, а также оборудование для обеспечения безопасности. Понадобятся:
- молоток;
- кровельные гвозди;
- мел;
- оловянные ножницы;
- рабочие перчатки;
- правильная обувь;
- ремни безопасности.
Определитесь, какой вид черепицы вы хотите выбрать. Убедитесь, что вы приобрели достаточно материала, чтобы его хватило на установку
Важно соблюдать пошаговую технологию
- Подготовьте крышу для установки кровельной черепицы. Удалите старый кровельный материал, а также все гвозди. Не устанавливайте новые материалы поверх существующей крыши.
- Установите подстилку, водостойкий слой между установкой кровельной черепицы и крышей.
- Установите «край капли» на внешних краях вашей кровли.
- Затем вам нужно установить стартерную ленту или первый слой черепицы. Используйте мел, чтобы отметить точный центр крыши, идя вертикально.
- Центрируйте стартовую галерею в середине линии мела и прикрепите ее на место. Продолжайте установку черепицы по всей длине крыши.
- Продолжайте установку черепицы всей длины крыши в соответствии с инструкциями производителя.
- Обрежьте черепицу до необходимого размера, когда достигнете края ряда.
- Когда достигнете хребта крыши, установите хребтовую черепицу.
- Выполните отверстия под дымоход, вентиляцию.
- Очистите все обломки и проведите облицовку кровельной черепицы.
Установка черепицы
Установка глиняной черепицы не изменилась за столетия. Эта древняя форма кровли выглядит достаточно просто, но должна выполняться квалифицированным кровельщиком. Известно, что правильно установленные глиняные крыши выдерживают 100 лет, плохой монтаж быстро потребует ремонта. Существует 2 формы крепления кровельной черепицы.
Глиняная кровля снабжена гвоздями. Обычно в работе используют медные гвозди. Второй (наиболее распространенный) метод – использование наконечников, которые выступают из крыши. Сегодня эти стили часто также снабжают гвоздями для дополнительной гарантии.
Основные этапы установки кровельной черепицы выглядят следующим образом.
Оцените крышу, прежде чем передвигаться по ней. Зафиксируйте любые области, которые показывают признаки гниения или износа.
Установите гидроизоляцию
Это важно для глиняной черепицы, так как она существенно повышает водонепроницаемость крыш.
Используйте мел для разметки горизонтальных и вертикальных линий на крыше. Так появятся гарантии, что рисунок из составного кровельного материала не будет деформирован.
Установите проблесковый маячок и водосточные желоба.
- Используйте качественный металл для водосточных желобов.
- Начинайте прокладывать первый ряд вашей плитки. Следуйте инструкциям производителя, каждый тип и стиль глиняной кровли могут потребовать иного метода.
- Используйте высококачественные металлические гвозди, которые устойчивы к коррозии, чтобы крыша из глинистой черепицы держалась долго.
Металлическая
Металлическая кровля становится все более популярной за счет простоты установки, долговечности, безопасности и экологичности. Существует много стилей сооружения металлической кровли. Прежде чем приступить к установке, нужно ответить на несколько вопросов:
- нужны ли вертикальные панели, стоячий шов или черепица, каковы их различия;
- какого типа нужен металлический датчик с учетом бюджета и климата конкретного региона;
- какой металл для крыши наиболее оптимален;
- какой цвет кровельного материала будет смотреться выигрышно.
Зачастую металл в работе нужно обрезать или согнуть, чтобы он поместился прямо. Установка вентиляционных отверстий может показаться сложной задачей. Это основные шаги, которые входят в установку металлической кровли.
- Определите шаг крыши, который поможет определить тип используемой металлической кровли.
- При необходимости удалите старую кровлю, учитывая тип металлической крыши, местные строительные нормы и весовые ограничения дома.
- Установите гидроизоляцию. Она убережет кровлю от протекания осадков.
- Установите окантовку карниза. Затем надлежит установить металлическое кровельное покрытие в соответствии с инструкциями производителя.
- Очистите любой мусор, образовавшийся в ходе проведения строительных работ.
Расчет угла наклона скатов и длины стропил
Значение наклона кровли подбирается исходя из климатических условий региона строительства. Четырехскатные вальмовые крыши без мансарды под углом 15–25° целесообразно устраивать на местности с сильными ветрами
Следует принять во внимание требования производителей кровельных материалов. Для каждого вида есть допустимые минимальные углы скатов по отношению к плоскости перекрытия. Высота конька рассчитывается по формулам, применимым к прямоугольным треугольникам в тригонометрии
В некоторых случаях выбирается сначала подходящая отметка верхней точки четырехскатной вальмовой крыши с чертежа, а затем уже вычисляется угол, под которым будут монтироваться скаты. В формуле а – является высотой конька, b – половиной ширины дома из плана. Исходя из величин а и b, по таблицам Брадиса для tg и ctg вычисляется угол наклона или высота конька
Высота конька рассчитывается по формулам, применимым к прямоугольным треугольникам в тригонометрии. В некоторых случаях выбирается сначала подходящая отметка верхней точки четырехскатной вальмовой крыши с чертежа, а затем уже вычисляется угол, под которым будут монтироваться скаты. В формуле а – является высотой конька, b – половиной ширины дома из плана. Исходя из величин а и b, по таблицам Брадиса для tg и ctg вычисляется угол наклона или высота конька.
Определить длину стропильной ноги L можно, имея значение пролета, отметку верхней точки крыши или угла наклона по двум формулам. Если известна высота конька: L=L1+L2.
Меньший угол наклона характерен большой длиной стропил.
Расчет площади
Чтобы строительство крыши прошло без проблем, необходимо правильно посчитать, сколько и какого сечения потребуется бруса, а также площадь кровельного покрытия. В этом случае монтаж будет осуществлен без задержек на закупку недостающего материала, а также после окончания работ не останется большого количества неликвидных излишков.
В зависимости от выбранной конструкции, кровля представляет собой четыре равнобедренных треугольника (классический шатровый проект) или две трапеции и два треугольника. Достаточно взять составленную схему и разбить плоскости на прямоугольные треугольники. Дальше проводится простой расчет:
- высота и ширина перемножаются и результат делится пополам;
- слагаются площади каждого треугольника;
- добавляется резерв 10-30% на обрезки в зависимости от сложности формы скатов.
Получив площадь внешнего покрытия, необходимо сделать проект внутренней части крыши. В него входит мембрана, гидроизоляция и утеплитель. Без этих материалов просто нет смысла делать красивый дом, под куполом которого будет сыро, чрезмерно жарко или холодно.
Утеплитель выбирается заранее и под его размер часто подбирается шаг стропил. Ширина стандартной теплоизоляции составляет 60, 80 и 100 см. В большинстве случаев обрезки используются повторно.
Если принято решение использовать пенополиуретан, высчитывается объем пространства между стропил. Пена продается в баллончиках, расчетный объем которых указан в инструкции.
Элементы конструкции
Вальмовая кровля состоит из сложного набора элементов, которые собираются в единую прочную и надежную конструкцию.
- Скаты. 4 кровельные плоскости, начинающиеся у конькового прогона и образующие нижней частью свесы кровли. В вальмовой крыше есть 2 треугольных и 2 трапециевидных ската.
- Вальмы. Это треугольные скаты. Располагаются над торцевыми фасадами постройки и выполняют функцию фронтона.
- Коньковый прогон. Балка в вершине кровли, расположенная между верхними углами треугольных скатов.
- Затяжки. Балки перекрытия, которые устанавливаются внизу, в основании кровли.
- Ригель. Еще одна затяжка, расположенная непосредственно под коньком.
- Мауэрлат. Нижняя опора для стропил. Представляет собой брус с широким сечением, уложенный по периметру стен постройки.
Элементы конструкции вальмовой кровлиИсточник krovlya-mp.ru
- Перемычка. Брусовая затяжка, делящая стропильный дуэт пополам.
- Нарожники. Короткие стропильные ноги, которые крепятся к диагональным стропилам.
- Стропила центральные. Стыкуются с диагональными стропилами и вершиной конька. Таких элементов в конструкции предусматривается обычно 6 штук. Их монтаж должен быть выполнен с особой тщательностью.
- Промежуточные стропила. Внизу крепятся к мауэрлату, а вверху к коньковому прогону.
- Диагональные стропила. Формируют ребра вальм. Соединяются с углами мауэрлата и завершением конька. Они длиннее промежуточных стропил, их сечение более широкое, а расположение более пологое.
- Балки перекрытия. Установленные у основания стропил затяжки.
- Подкосы. Опоры, необходимые для того, чтобы стропила не провисали. Если длина крыши менее 4,5 метра, подкосы можно не применять.
- Шпренгель. Элемент, состоящий из двух балок, необходимый для поддержки диагонально уложенных стропил.
- Стойка. Вертикально установленный в центре кровли брус. На него опирается конек. Служит для распределения веса стропильной системы на несущие элементы.
Соединяются элементы конструкции при помощи крепких метизов. На некоторых деталях для правильной стыковки нужно делать пропилы.
Стропильная система вальмовой крышиИсточник derevyannyydom.ru
Устройство 4 скатной шатровой крыши на примере беседки
Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.
Схема стропильной системы шатровой крыши для беседки
Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.
Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.
Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги
Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

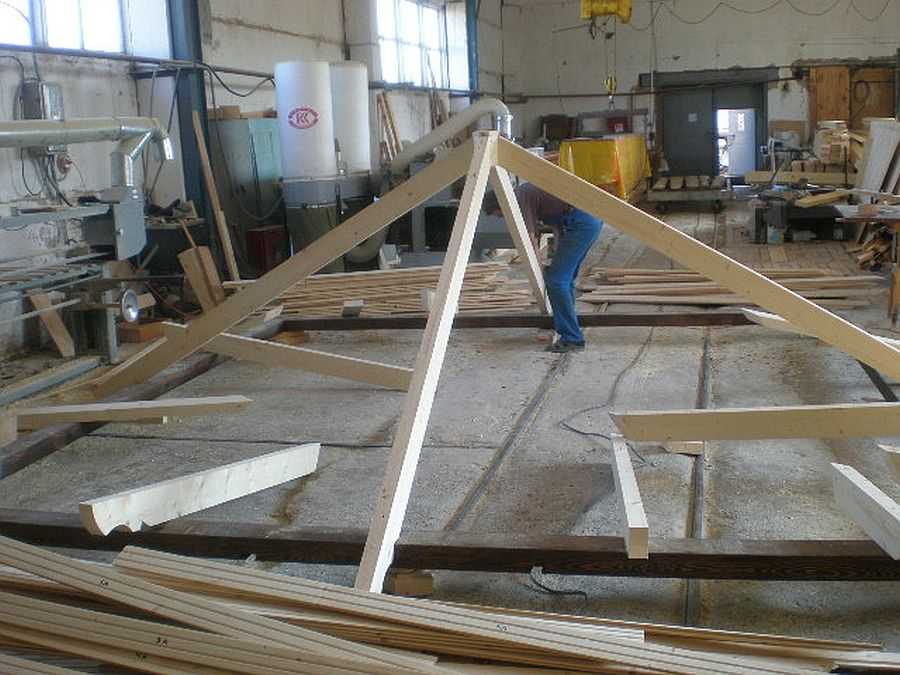

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

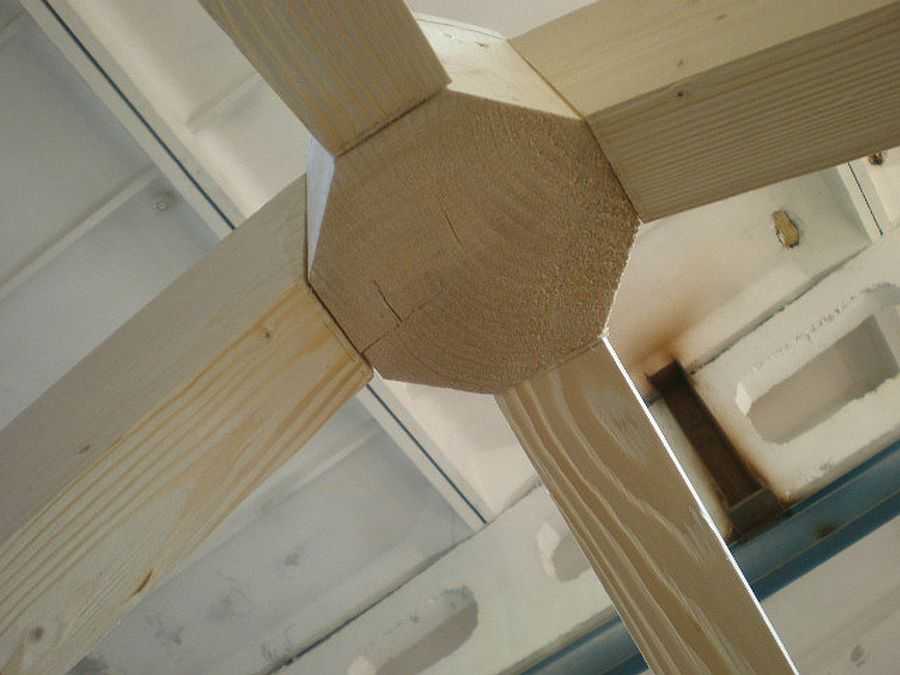

Размер граней — по сечению среза стропильных ног
Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

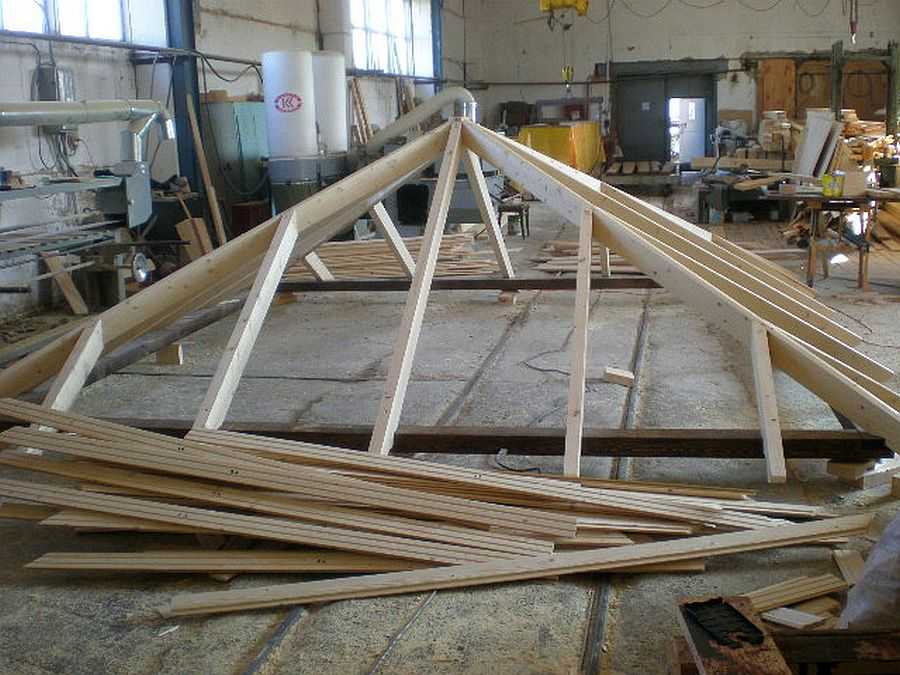

Стропильная система 4 скатной вальмовой крыши собрана
По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

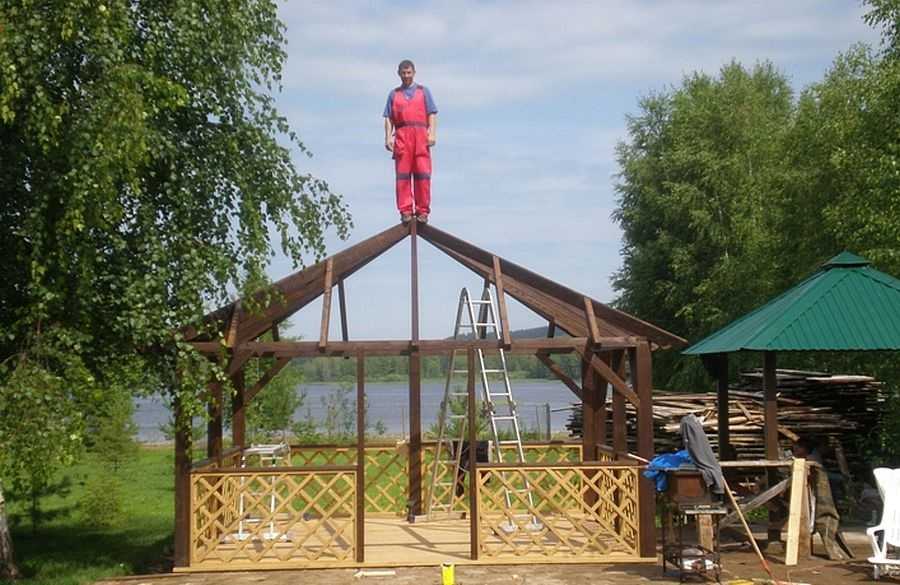

Испытания прошли успешно
Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.
Расчет вальмовой крыши
Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:
ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;
количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;
вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;
необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.
Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины
Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:
Таблица – угол наклона крыши в зависимости от кровельного материалаТаблица – угол наклона крыши в зависимости от типа покрытия
Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:
- сначала на верхнюю обвязку торцевой стены наносится осевая линия;
- затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
- далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
- на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
- полученная точка является заложением промежуточного стропила.
Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.
Материал подготовлен для сайта www.moydomik.net
Формулы для расчета вальмовой крыши
| Высота конька | Чертеж для расчета высоты конька вальмовой крыши | |
| Длина конькового бруса | Длина дома минус его ширина | Чертеж для расчета длины конькового бруса вальмовой крыши |
| Длина центральных стропил (трапеции) | Формула для расчета длины центральных стропил | Теорема Пифагора |
| Длина рядовых стропил | Рассчитывается аналогично длине центральных стропил | |
| Удлинение стропила для формирования каркасного свеса | Чертеж для расчета насколько необходимо удлинить стропила для свеса | |
| Угол наклона рядовых стропил | Формула для расчета угла наклона рядовых стропил | Чертеж для расчета угла наклона рядовых (промежуточных) стропил |
| Длина диагональных вальмовых стропил | Формула для расчета длины диагональных стропил | Схема для расчета длины диагональных стропил вальмовой крыши |
| Нарожники (короткие стропила) | Первое короткое стропило | Чертеж для расчета 1-го короткого стропила вальмовой крыши |
| Второе короткое стропило | Схема для расчета 2-го короткого стропила вальмовой крыши | |
| Площадь вальмовой крыши | Формула для расчета площади вальмовой кровли | Чертеж для расчета площади вальмовой крыши |
Как рассчитать площадь вальмовой крыши?
Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.
Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.
Расчет площади вальмовой крыши – формулы
Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.
Сравнительная характеристика видов каркаса: шатрового и вальмового
В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.
Отличительные черты четырехскатных кровель различной конструкции:
- В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
- Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.
Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.
При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.
Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.
Некоторые рекомендации по монтажу наслонных стропил:
- Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
- Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
- Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.
При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:
- Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
- Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.
Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.
Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.
В целом процесс возведения крыши с четырьмя скатами включает такие этапы:
- Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
- Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
- Установка наслонных стропильных ног под ту или иную конструкцию.
- Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
- Разметка и монтаж нарожников.
Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.
