Соединение бруса между собой

Рубка бревна с углами без остатка

Как уже говорили ранее, углы без остатка более холодные, но зато они позволяют значительно сэкономить на стройматериалах.

Угол «в лапу»

Среди соединений бревен в углах популярен способ «в лапу». Он несложно реализуется, и при этом обеспечивает высокую прочность и надежность соединения. Также наличие наклонных пропилов позволяет добиться высокой герметичности. Способ давно опробован, разработаны даже ГОСТы: таблицы размеров для каждого диаметра бревна (смотрите фото).

Таблица размеров соединения в лапу для разных диаметров бревен

Все размеры откладываются относительно найденной середины бревна и проведенной от него вертикальной линии (ее проводят при помощи отвеса).

Соединение бревна без остатка. Угол в лапу

Порядок работ такой:

• Находим длину обрезанной части (называют болваном). Она должна быть не меньше диаметра самого большого из имеющихся бревен (на рисунке она обозначена L). Откладываем от края бревна это значение (пусть будет 250 мм), проводим в этих местах вертикальные линии. Они будут границами болвана.
• Пусть, диаметр обрабатываемого бревна 200 мм. От линии середины откладывают по ½ значения А. Д для бревна 200 мм это 141 мм. Это значение делим пополам и откладываем по обе стороны от центра. Проводим вертикальные линии.
• Стесываем (срезаем цепной пилой). В результате у вас должна получиться такая же картина, как на рисунке а).
• Берем соответствующие размеры из таблицы и размечаем их на болване.
• Излишки стесываем (срезаем). Получиться должна фигура как на рисунке б).

Так обрабатывают все бревна поочередно. Как видите, размеры зависят от диаметров бревен. Чтобы не мучатся каждый раз с расчерчиваем, делают шаблоны из тонкой фанеры по тем диаметрам бревен, которые есть в наличии (подписывают их). Потом,  найдя середину и сделав болван, прикладывают и обводят подходящий шаблон. При таком порядке работы меньше шансов ошибиться, и времени рубка чаш занимает меньше.

Способы фиксации материала между собой

Строительство сооружений из древесного материала пользуется успехом в течение тысячелетий. За это время было разработано и внедрено несколько оптимальных и хитроумных вариантов крепления сырья в углах и продольно (то есть в длину), которые актуальны как для профилированного бруса, так и для обычного.

Как было сказано, при возведении объекта брусья можно зафиксировать между собой по длине и на углах. В чём же разница? Дело в том, что угловое крепление используется при сооружении добротных стен и привлекательных внутренних перегородок в помещении. А фиксаж в длину применяется тогда, когда требуется наращивания материала. Как это? Ну, смотрите: есть бревно длиной 4 м, а размер стены, указанный в проекте, 6 м, в таком случае, нужно удлинить сырьё.

разбирать и собирать конструкции, делать временные настилы.

Усиленные полы делают в складских помещениях, спортивных и развлекательных комплексах. Для сплачивания брусового пиломатериала в помещениях используют синтетический клей, при отделке интерьера применяют крепление бруса продольной шпонкой «ласточкин хвост».

5 этап. Строительство стен дома из профилированного бруса

Далее на первый венец укладывают последующие венцы. Если первый ряд уложен правильно, сложить остальные не составит труда

Особенное внимание следует уделить трем аспектам:

1. Сращивание бруса по длине.

Виды сращивания представлены на картинке.

Виды сращивания профилированного бруса по длинеСпособы сращивания профилированного бруса

2. Угловое соединение бруса (ГОСТу 30974 — 2002).

Соединение бруса впритык (встык)Впритык. Брус укладывается торцом к брусу и соединяется между собой и нижним рядом. Любые запилы, призванные повысить прочность соединения отсутствуют. Такое соединение на практике не используется, несмотря на свою простоту.

Сборка стен из бруса способом «в полдерева»В полдерева. Быстрое соединение, которые требует утепления.

Соединение (рубка) бруса в «теплый угол»«Теплый угол» или с коренным шипом. Надежное соединение, которое препятствует попаданию холода в помещение.

Варианты, как сделать теплый угол из бруса

Соединение бруса в «ласточкин хвост»1. Ласточкин хвост

Соединение бруса «полуласточкин хвост»2. Полуласточкин хвост

Сборка бруса в «чашу» (угловое соединение с остатком)3. Торцевое соединение (врубка) брусьев – с остатком.

Более известное как соединение «в чашу» или «в обло». Наиболее эстетичная сборка бруса в теплый угол, но забирает площадь помещения, и увеличивает бюджет строительства, т.к. часть материала не используется по назначению.

Способ рубки в коренной шип (теплый угол из профилированного бруса)

Способ сборки угла деревянного дома из бруса в «теплый угол»

Угловое соединение бруса в «теплый угол» достаточно прочное даже без дополнительного крепления нагелями.

Совет. Для того, чтобы точно делать разметку для стыковки, нужно использовать шаблоны. При этом пропилы делаются в половину сечения профилированного бруса. Такой прием позволит компенсировать усадку дома.

3. Формирование простенка

Перестенок (часть стены между дверными, оконными проемами или углом дома) формируется одновременно с внешней стеной в том случае, если длина стены превышает 6 метров (стандартная длина профилированного бруса).

Способы (виды) крепления/соединения деревянного бруса:

Т-образное соединение бруса с коренным шипом (схема устройства)Т-образное с коренным шипом;

Шиповое соединение бруса в «ласточкин хвост» (схема + чертеж с обозначением мест стыковки)ласточкин хвост;

Материал подготовлен для сайта www.moydomik.net

Сборка бруса в «чашу» (угловое соединение)«в чашу». Домокомплект состоит из бруса с уже нарезанными чашами. Заводское оборудование позволяет сделать посадочное место с четко заданными параметрами. Здесь вопрос как собрать дом из бруса вообще не рассматривается (это как конструктор – монтаж выполняется по инструкции).

Рекомендация. Удешевить строительство дома поможет формирование внутренних перестенков каркасным методом с последующей отделкой.

Крепление бруса нагелями

Соединяются венцы между собой с использованием деревянных нагелей.

Нагель для бруса – это крепежные изделия, похожие на деревянный гвоздь без шляпки. Металлические нагели используются реже, а пластиковые еще реже. Деревянные нагели можно сделать самостоятельно.

Длина нагеля составляет 1,5 толщины бруса, а диаметр – 15-20 мм. При этом он должен быть на 5 мм. больше сверла, которое будет использоваться для засверливания отверстия.

Нагели помимо усиления узла препятствуют скручиванию бруса.

При этом непосредственно возле угловых соединений нагель не устанавливается, чтобы избежать расколов при их заколачивании. Минимальное расстояние от торца составляет – 250 мм, для бруса сечением 200 мм. Расчет ведется по формуле: ширина бруса плюс 50 мм.

Установка нагелей в брусе:

• нагель по прочности должен превосходить применяемый брус. Желательно использовать дубовые нагели, но часто их вырезают самостоятельно из остатков пиломатериала;
• одним нагелем соединяются только два бруса;
• сверление бруса под нагель выполняется строго вертикально;
• устанавливаются нагели со смещением относительно друг друга;
• расстояние между нагелями в брусе на удалении 1,5-2 метра;
• влажность нагеля должна соответствовать влажности бруса;
• загоняется (забивается) нагель киянкой;
• длина нагеля должна быть на 20-30 мм. меньше глубины отверстия, что позволяет компенсировать усадку дома из бруса.

Схема монтажа нагелей в брусе

Примечание. Гвозди в строительстве дома из профилированного бруса не применяются.

Пружинный узел для бруса

Усилить место соединение бруса можно с помощью пружинной стяжки – крепеж «Сила»

Пружинный узел «Сила» для профилированного бруса

Основные способы соединения бруса при укладке

По месту соединения нужно выбирать определенный метод, гарантирующий оптимальную прочность и плотность стыка. Угловые соединения можно выполнять:

• с выступающими за основные размеры концами;
• без выступов;
• укладкой встык, когда брусья не накладываются друг на друга;
• Т-образным соединением для стен внутри здания.

Рисунок 2. Устройство прямоугольного коренного шипа.

Технология способа с остатком обеспечивает лучшее качество углового соединения, но требует большего расхода материала. На каждом брусе получается от 0,4 до 0,6 метра нерационально используемой длины. При высоте в 15 венцов общая неиспользуемая длина составит от 20 до 36 м. При длине бруса 4 м это составит от 5 до 9 дополнительных изделий. Посмотреть угловое соединение с выступающими частями можно на рис. 1а.

Первый венец в здании обычно укладывается в сочленение с замочным пазом со специфическим названием стыка — «обло». Такой способ применяется при любом методе укладки материала, с выступами или без. Выборка выполняется на половину толщины изделия. Сочленение углов дома без выступов можно посмотреть на рис. 1б. Последующие венцы для предотвращения смещения в основных плоскостях нужно стыковать по типу «коренные шипы» с установкой нагелей. Устройство прямоугольного коренного шипа показано на рис. 2.

Нагель представляет собой деревянный брусок круглого сечения длиной 25 см и толщиной около 30 мм. В уложенном на прокладочный материал брусе нужно просверлить отверстие глубиной, превышающей длину нагеля на 20-40 мм, и в него забить деталь.

Соединение углов встык является самым простым способом. Качество таких стыков крайне низкое, создать теплый угол таким способом нереально. Крепление бруса при такой стыковке выполняют металлическими кронштейнами с шипами, прибиваемыми гвоздями. Укладка бруса встык показана на рис. 1в. Как крепить брус металлическим кронштейном, можно увидеть на рис. 1е.

Рисунок 3. Ласточкин хвост.

Т-образное соединение капитальных и внутренних перегородок имеет несколько вариантов:

• стык с использованием замочного паза;
• сочленение «паз-шип» в виде симметричной трапеции;
• сочленение «паз-шип» в виде несимметричной трапеции с прямым углом;
• использование сочленения «паз-шип» прямоугольной формы.

Шипы в виде трапеций предназначены для сохранения соединения при расшатывании конструкции и усилиях, направленных на растаскивание в разные стороны. Устройство таких сочленений является сложным, но и более надежным креплением. Из-за внешнего вида соединение получило название «ласточкин хвост». Устройство такого сочленения можно посмотреть на рис. 3. Изготовление «ласточкиного хвоста» требует тщательности и терпения при подгонке поверхностей.

Многие мастера предпочитают крепить стены при помощи прямоугольных коренных шипов. Часто на Т-образных соединениях применяют крепление специальными скобами, длинными болтами с шайбами большого диаметра или гвоздями. Пример соединения шипами с прямым углом показан на рис. 1г.

Продольное соединение

Такие варианты характерны, если стена дома имеет нестандартную длину Максимальная длина клееного бруса может достигать 18 метров. Но всё равно, возможна ситуация, при которой отдельные брусья нужно будет соединить между собой по длине.

Существует несколько типов состыковок по длине:

• соединение в полдерева. срезается у обеих частей бруса половина толщины под прямым углом. дополнительно можно укреплять соединение шурупами.
• соединение со шпонкой. само соединение можно делать в полдерева, но предварительно изготавливаются шпонки, и просверливаются отверстия чуть меньшего диаметра. глубину врезки шпонок в брусья следует принимать не менее 2 см и не более 1/5 высоты.
• соединение с коренным шипом. достаточно трудоёмкое соединение, которое требует большой точности и серьезных навыков в столярном деле.
• соединение на косой замок. наиболее подходящее соединение, когда речь идет о нагрузке по типу изгиба. при этом такое соединение достаточно просто изготовить.
• соединение на накладной замок. довольно сложное по исполнению соединение, которое требует перепада в плоскости соединения, чтобы получился замок. при этом выполняется выпиливание замка в обеих частях древесины

Для получения деталей больших габаритов необходимо воспользоваться одним из следующих методов соединения:

• продольное соединение с использованием шпонки и шипа;
• косой замок;
• продольное соединение бруса между собой коренной шип;
• соединение встык;
• соединение в полдерева.

Тип продольного соединения «в полдерева»

Общий вид соединения. Элементы соединения.

Данный тип соединения деревянных элементов при возведении построек из бруса предполагает выпиливание угла в брусе до середины его поперечного сечения.

В одной детали должен получиться выпи углом вниз, а во второй, соответственно, углом вверх.

После подготовительных процедур следует уложить деревянные элементы друг на друга. Самым главным недостатком данного типа соединения является то, что в местах сращивания деревянный брус значительно теряет в толщине, а значит, падают его эксплуатационные показатели.

Этод метод является самым простым. После сращивания бруса, следует дополнительно скрепить его деревянными нагелями.

Тип продольного соединения «на косой замок»

Общий вид соединения. Элементы соединения.

Данный метод сращивания специалисты называют самым сложным, однако данная конструкция очень надежна.

С торцов деревянной детали необходимо выпилить косые элементы. При этом должен быть соблюден определенный угол, повторены необходимые изгибы, а габариты должны полностью соответствовать.

В итоге должен получиться некоторого рода шип и паз, которые в конечном итоге и образуют косой замок. После этого два бруса необходимо соединить, приложив обработанные места друг другу.

Для достижения максимальной надежности и прочности соединения используют специальные деревянные нагели.

Соединения встык производится:

• коренным шипом;
• шпонками.

Тип продольного соединения с коренным шипом

Общий вид соединения. Элементы соединения.

Узел состоит из выпиленных шипа на одном торце бруса, и паза на другом. Соединить коренной шип просто. При монтаже в пропил укладывается утеплитель из джута или войлока. Выпиливая элементы нужно быть точным, так как соединение коренной шип должно быть плотным, герметичным. Только так можно избежать большие потери тепла.

Тип продольного соединения на шпонках

Общий вид соединения. Элементы соединения.

Принцип соединения бруса:

в двух элементах нужно сделать абсолютно одинаковые пазы. После этого обработанные детали укладывают рядом друг с другом так, чтобы пазы соприкасались и вбивают в этот паз шпонку.

Шпонка представляет собой вставной элемент, своего рода клин, который изготавливается из твердых пород дерева. Для деревянного бруса следует использовать деталь из осины. После попадания в подготовленные пазы этот элемент надежно скрепляет два бруса друг с другом.

Шпонки могут отличаться собой геометрической формой и быть:

• прямыми;
• прямоугольными;
• с зазубринами;
• призматическими;
• в форме «ласточкин хвост».

​

Какие шканты выбрать

Для соединения венцов лучше всего использовать деревянный крепеж. Металлические нагели намного прочнее деревянных шкантов, но их используют в особо нагруженных соединениях. Обычно мастера не особо жалуют металл по двум причинам:

• На стальной поверхности зимой всегда образуется конденсат, древесина разбухает и подгнивает, прочность соединения падает до нуля;
• Через полгода эксплуатации металл ржавеет, и подклинивает соединение венцов. Вместо нормальной усадки ряды просто повисают на металлических стержнях.

Если выбирать шканты, то лучше всего подойдут квадратные стержни из высушенной березовой древесины. Благодаря острым углам крепеж намертво врезается в мягкую древесину бруса, соединение получается прочным и надежным.

Круглые деревянные нагели сложнее в установке, если ошибиться в диаметре отверстия хотя бы на полмиллиметра, то соединение двух брусов получится неработающим, крепеж легко выпадает из угла или стены. Если взять размер с запасом, то можно легко расколоть брус до образования трещины.

Кроме того, для сборки углов или стен из бруса нельзя использовать клеевые материалы, краски и мастики. Единственным исключением является монтажная пена, задуваемая для герметизации опорной поверхности ленты. Любые жесткие соединения не помогут ликвидировать щели и зазоры.

Соединение бруса по длине

Если вы решили возвести деревянный дом из бруса то вам, бесспорно, понадобится помощь специалистов или хотя бы ознакомится для начала с таким понятием как соединение бруса на длине. От того насколько хорошо вы владеете информацией о возведении деревянного дома так же зависит дальнейшее его обслуживание или в крайнем случае эти знания пригодятся при демонтаже здания. Часто приходится с сталкиваться не только с обработкой древесины но и с соединением деталей конструкции.

Обычно стандартная длина чернового, профилированного или клеенного бруса составляет 6 метром, поэтому при возведение сруба деревянного дома, который больше по длине чем стандарт, приходиться применять технологии по соединению по длине.

Брус стыкуют по длине в тех случаях, когда одна сторона дома больше по длине. Брусья стыкуют с одной стороны с перевязкой, а следующий ряд с другой стороны. Такой порядок исключает неправильное нахождение двух стыков расположенных один под одним. Профилированные брусья обычно соединяют несколькими способами согласно с ГОСТ 30974-2002 наименование, которого: «соединения угловых деревянных брусчатых и бревенчатых малоэтажных сооружений. Классификация, конструкции, размеры». Обычно этот стандарт распространяется на Т-образные соединения, а так же на угловые соединения малоэтажных зданий которые возводятся из бревна или бруса. Указанные стандарты не обязуют к обязательному исполнению, но есть одно, но эти требования обязательно учитываются при сертификации продукции, такой как профилированный брус или производство целиком.

Вид применяемого сращивания зависит от нагрузки на брус — нагрузки могут быть на сжатие, растяжение и изгиб.

Для способа соединение бруса по длине (сращивание) нужно так же применять различные типы соединения, например такие как:

• Соединение в полдерева
• Соединение со шпонкой
• Соединение с коренным шипом
• Соединение на косой замок
• Соединение на накладной замок

Соединение бруса под силой сжатия необходимо применять врубки показанные на рисунке выше. Длина крепления равна ширине бруса + 10 см. Также при строительстве дома из бруса соединение необходимо усиль нагелями.

На чертеже замки для соединения под воздействие силы растяжения, которые противостоят продольному смещению. Их также необходимо усиливать нагелями.

В зависимости от типа соединения торцы соединяемого бруса зарезают определённым способом. В момент соединения в замок кладётся утеплительный межвенцовый джут.

Более подробно о соединениях брусьев и бревен можете почитать в тут

Видео стандартное соединение в полдерева:

Виды углов в срубе

Угловые соединения могут быть «с остатком» или «без остатка». Отличие в концах бруса которые либо будут выходить за пределы сруба, либо нет.

Соединение бруса углов с остатком более затратное (увеличивается расход материала). Но зато теплоемкость и защитные функции у такого угла выше. Наиболее используемый вариант крепления бруса с остатком это «в курдюк».

Соединение без остатка

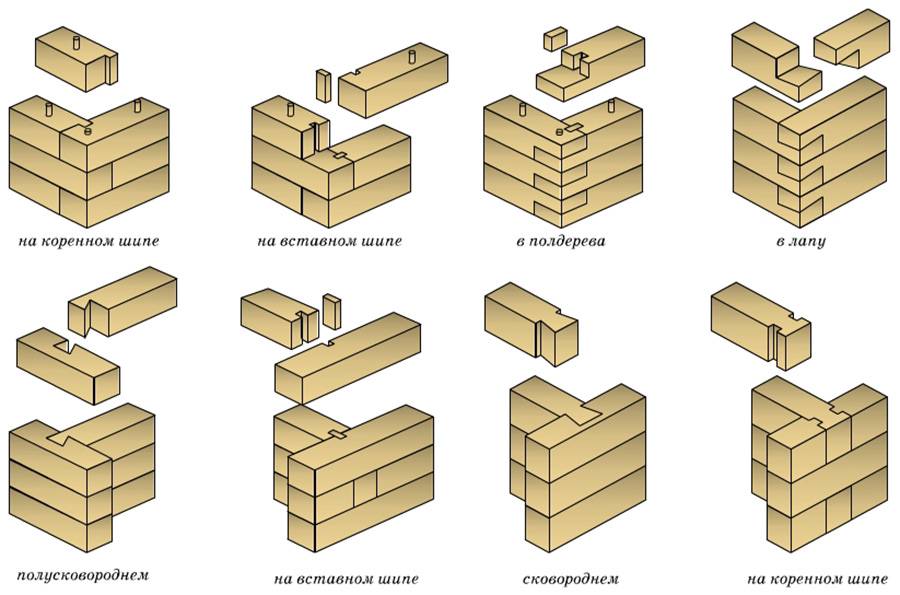

Сращивание бруса без остатка выполняется несколькими типами узлов: «в чашу», «в охоп» или «в охряп». Самый распространенный вариант в чашу.

Чаши в брусе делают на специальном станке чашкорезе или вручную при помощи пилы. У специалистов есть мобильный чашкорез им можно выполнять работы прямо на строительной площадке. Брус укладывается одной чашей на другую. Между ними прокладывают утеплитель войлочный или джутовый.

Соединение бруса «в охлоп» похоже на «в чашу», но отличается расположением выпила. Чашу вырезают сверху, а не снизу.

Если сравнивать с основными видами соединение «в охряп» то оно похоже на «в лапу». Только в данной конструкции убирают торец бруса, тем самым формируя угол без выступа. Соединяют брус в такой угол при помощи нагелей и присек. Такой тип соединения не имеет высокой ветроустойчивости, поэтому зачастую прямой выпил, заменяют трапециевидным.

Любое соединение нужно обговорить со специалистами, так как выбирать нужно отталкиваясь от особенностей конструкции. Для профилированного бруса соединения в длину допускаются только по определенным параметрам, согласна ГОСТу 30974-2002 «Соединение угловых деревянных и бревенчатых малоэтажных сооружений. Размеры, конструкция и классификация.»

Любое соединение нарушает герметичность стен, поэтому перед монтажом нужно проложить специальный утеплитель и обработать стыки антисептиками, так как в дальнейшем это будет сделать сложно, особенно у профилированного бруса.

Существует два основных вида углов сруба из деревянного бруса:

1. «без остатка»
2. «с остатком».

Приступая к строительству, следует определиться, что это будет за постройка, какую нагрузку должны будут нести фундамент и стены, и соответственно – какое именно соединение бруса в углах следует выбрать в каждом конкретном случае.

Предлагаем ознакомиться: Теплый пол в бане — варианты устройства своими руками

Учитывая, что правильно выставленные углы – залог прочности и надежности всего строения, к ним предъявляются и соответствующие требования. Это:

1. Надежность крепления. Угол дома, независимо от того, каким способом он составлен, не должен быть сложен из пиломатериалов со щелями и расколами. Дерево для строительства нужно брать с уровнем просушки до 20%, что обеспечивает его способность выдерживать деформации и изменения окружающей среды без ущерба для строения.
2. Воздухонепроницаемость. Отсутствие щелей, дающих возможность проникновению в жилище сквозняков, является основным требованием к угловым соединениям дерева.

Соединение углов строительство дома из бруса разделяют на:

1. Угол с остатком.
2. Угол без остатка

Угловые соединения дома с остатком еще называют «в обло». Конструкция узла замочная, может быть собрана несколькими типами:

1. Одностороннее.
2. Двухстороннее.
3. Четырехстороннее.

Вязка внахлест – универсальное соединение пиломатериала, используется при укладке стен из бревен и бруса. Заготовки под прямым углом укладывают в вырубленные пазы, размер данного паза зависит от типоразмеров используемого материала. Такой замок используют при возведении срубов и перекрытий, строительстве мостов, сооружении навесов. Основные способы крестообразного скрепления:

• Соединение вполдерева;
• Соединение в четверть и треть дерева;
• Зарубка в один ряд.

Наибольшее распространение крестообразное соединение вполдерева получило при рубке углов в чашу, применяется при постройке сооружений хозяйственного назначения, жилых домов и бань. Конструкция усиливается строительными скобами, нагелями и шпонками.

Разновидностью крестообразной вязки является способ крепления бруса между собой без остатка, в этом случае две стороны крестообразного соединения не имеют продолжения. Такое соединение используют при укладке углов и называют «без остатка в лапу». Рубка замка без остатка не требуется применения специального инструмента, возведение сруба по такому методу пользуется популярностью у индивидуальных застройщиков.

Более сложный способ углового монтажа – укладка в «ласточкин хвост», замок ласточкин хвост является надежным, но сложным креплением. Разметка и сложная рубка такого соединения требует профессиональных навыков, технология широко используется в строительстве малоэтажного жилья эконом-класса.

Способы рубки сруба

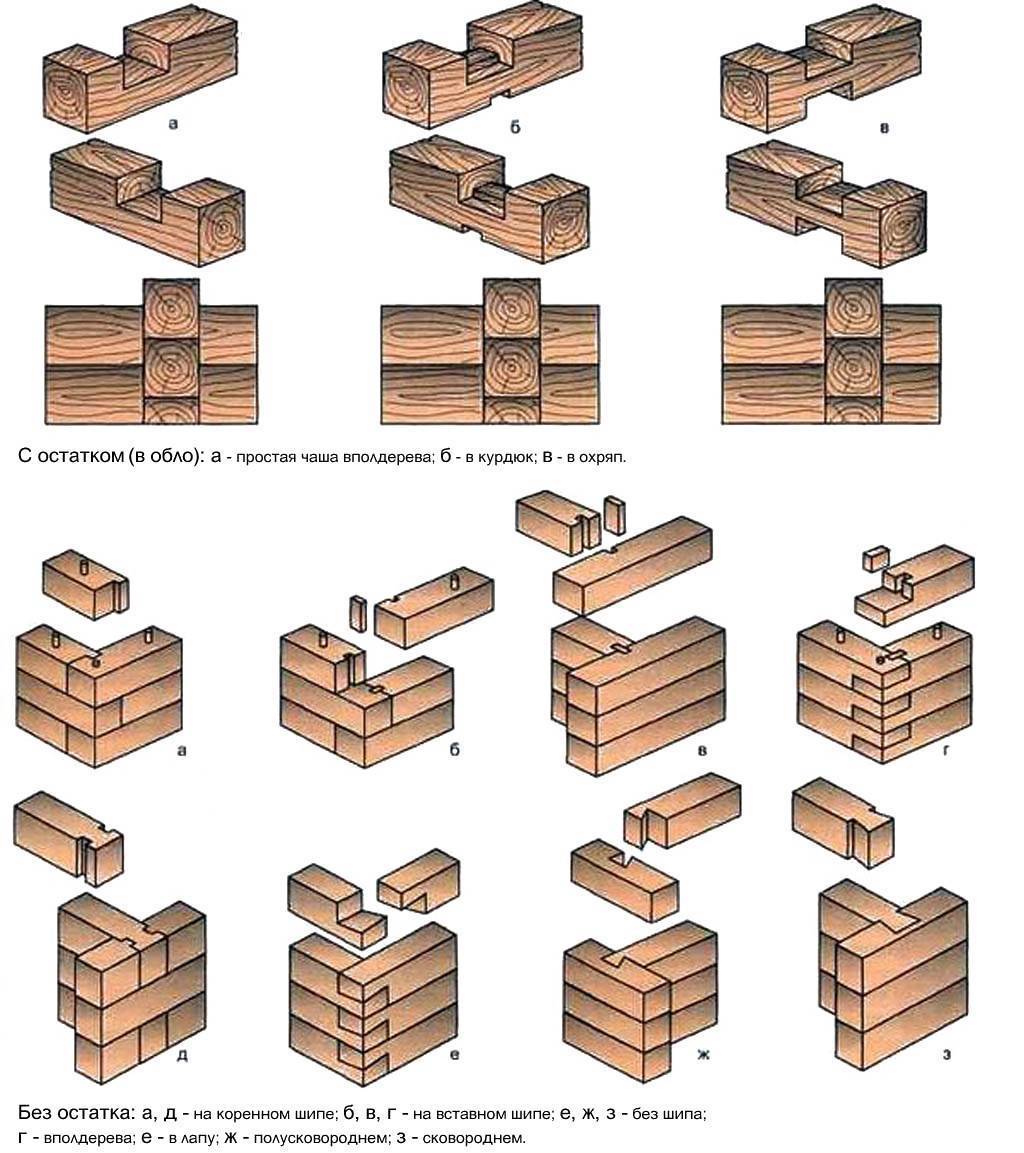

Рубка сруба может осуществляться двумя способами: без остатка и с остатком. Делая соединение без остатка, концы брусьев не оставляют за пределами стены, а делают вровень с ней. Стыковка с остатком подразумевает выход концов бревен за пределы стены. Это способ является более затратным способом. Это компенсируется большой теплоемкостью и защитой от атмосферных воздействий. При креплении в курдюк в полости чаши формируется выступ, располагающийся поперек выемки. В другой части бревна делается паз, соответствующий выступу.

Торцевые соединения брусьев без остатка.

Соединение без остатка может выполняться 3 способами: “в охлоп”, “в чашу” и “в охряп”. Крепление “в чашу” – самый простой и популярный метод. В бревне делается чаша, в которую кладется другое бревно. И так в каждом следующим бревне формируются чаши. Крепление “в охлоп” делается почти так же, как “в чашу”. Основное отличие в том, что чаша делается сверху, а не внизу. Самым сложным в плане исполнения является крепление “в охряп”. Для его выполнения необходимо сделать выемки с обеих сторон бревна.

Виды углов сруба

Множество видов соединений можно разделить на две разновидности – угол с остатком и угол без остатка.

Угол в лапу

Другое название угла без остатка – рубка в лапу. При этом способе концы бревен вырубают в виде замков, при этом концы бревен находятся в пределах сруба. Рубка в лапу выглядит очень аккуратно, эстетично, и известна с древности. Недостатки этого способа, по мнению специалистов, перевешивают достоинства. Во-первых, из-за очень малого расстояния от внутреннего угла помещения до торцов бревен на улице теплозащита сруба в углах значительно ослабевает. Кроме того, древесина анизотропна, вдоль волокна теплоемкость дерева больше примерно в два раза, чем в поперечном направлении.

Угол получается холодным и продуваемым, и с улицы его требуется дополнительно утеплять. Еще один недостаток – этот способ дает срубу меньшую устойчивость в целом, чем способ рубки с остатком, и соединение нагелями здесь обязательно.

Угол с остатком

В этом случае бревна выходят за углы сруба на 200 – 300 мм. Этот способ рубки дает теплый угол, не продувается и считается более практичным несмотря на больший расход бревен – около 10 %. Трудоемкость рубки с остатком меньше, и расходов на дополнительное утепление нет.

Самые простые и чаще всего применяемые способы рубки угла с остатком

Угол в охряп

Способ из самых сложных и требует времени на подгонку, чтобы его не продувало ветром. Практичнее применять его для закладки окладного венца. Пазы, вырубленные в нижних бревнах, соответствуют по размерам углублениям в верхних, и все четыре бревна в венце расположены горизонтально, в одной плоскости.

Считается самым распространенным видом рубки, простым и обеспечивающим хорошую теплозащиту угла.

Угол в курдюк

Похож на угол в чашу, но в нижней части чаши оставлен продольный выступ, а в верхнем бревне соответственно делается выемка.

Т-образные виды соединений бруса и бревен

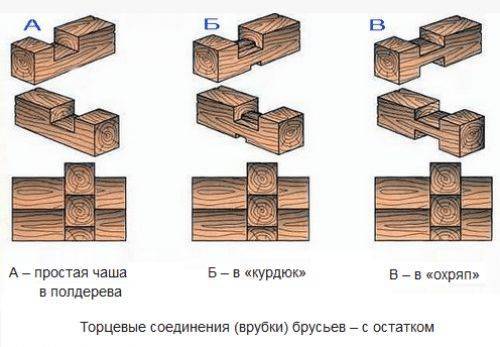

У соединение с остатком есть три вида рубки:

• В обло «в чашу»
• В охлоп
• В охряп.

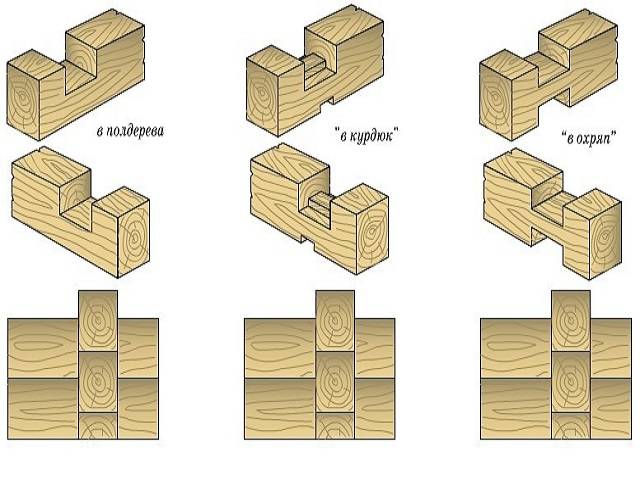

Угловые соединения бревен «в обло» делается так:

• В полдерева
• Заоваленый гребень
• В курдюк.

В полдерева – соединить легко. Для достижения устойчивости закрепления в венце делают продольный паз. В паз предварительно заполняем утеплителем.

Заоваленный гребень – крепление с остатком, тут на донышке чаши делают маленький гребень овальной формы, важно чтобы он точно повторял форму укладочного паза. В этом варианте продольный паз вырубается не с верху а с низу бревна

В курьдюк – более сложен в техническом исполнение

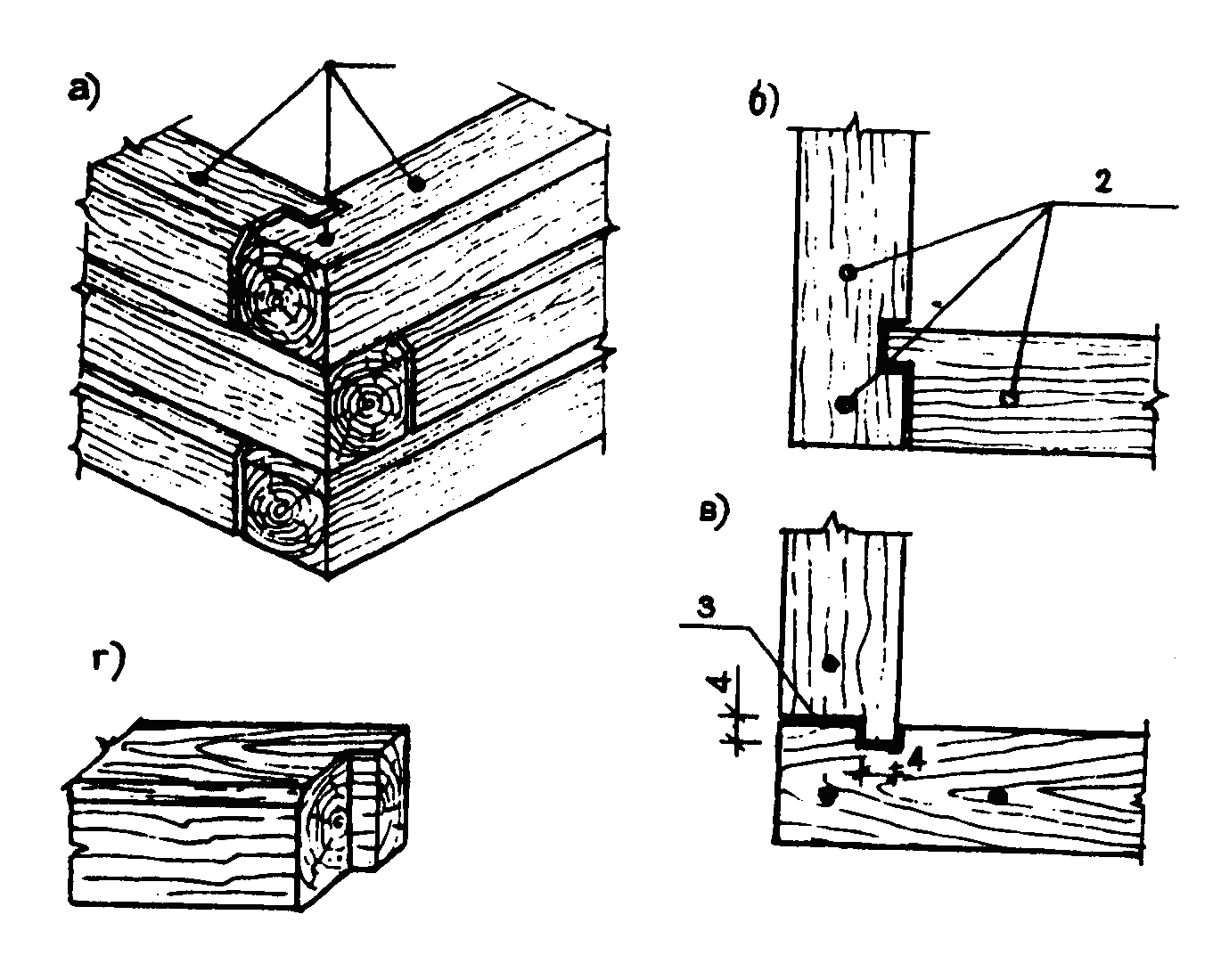

На дне чаши вырубается небольшой выступ (курьдюк), который располагают вдоль венца и поперек чаши. В свою же очередь на нижней части выпиливается выемка, которая по форме совпадает с выступом (смотрим рисунок:)

В курьдюк – более сложен в техническом исполнение. На дне чаши вырубается небольшой выступ (курьдюк), который располагают вдоль венца и поперек чаши. В свою же очередь на нижней части выпиливается выемка, которая по форме совпадает с выступом (смотрим рисунок:)

В охлоп – этот тип соединения почти тоже самое что мы описали выше («в обло» ). Отличается лишь тем, что чаша рубиться сверху, а не на нижней части венца. Название в охлоп появилось из-за характерного хлопка при накатывание бревна в заготовленный угол.

Кроме надежной вязки углов деревянного здания, очень важно обеспечить качественную продольную стыковку бруса или бревен, из которых состоят венцы. Для бруса чаще всего используют наращивание с помощью прямого или накладного замка

Для дополнительного усиления накладного стыка используют вертикальные нагели или шпонки

Для дополнительного усиления накладного стыка используют вертикальные нагели или шпонки.

Кроме этого продольное соединение венцов удобно делать «в полдерева», срезая часть торца у соединяемых брусьев. Для повышения жесткости стыка в зоне контакта нужно поставить два шипа-нагеля.

Соединение коренным шипом также вполне приемлимо для продольного наращивания брусьев.

Хорошо сопротивляется силам продольного растяжения, возникающим при усушке деревянных венцов, комбинированное соединение «в полдерева», на верхнем выступе которого сделан «ласточкин хвост».

Если вам такая рубка кажется слишком сложной, то выполните продольное соединение венцов обычным ласточкиным хвостом, который надежно фиксирует наращиваемый брус и бревно.

1. Замочный паз на коренном шипе

2. Прямой паз на коренном шипе

3. Уже знакомый нам «ласточкин хвост»
