Виды ревизионных люков
В настоящее время строительные магазины предлагают поистине большой выбор сантехнических люков на любой вкус и кошелек. Виды люков можно квалифицировать по различным признакам: по способу открывания дверцы, по виду материалов, из которого они производятся, по месту их крепления (стены, потолок, пол), по степени видимости и другие.
Сантехнический люк представляет собой дверцу, которая может распахиваться, отодвигаться в сторону, откидываться или выезжать в ответ на нажим.
По способу открывания люки бывают трех видов: распашные, сдвижные, нажимные. Остановимся подробнее на каждом из них.

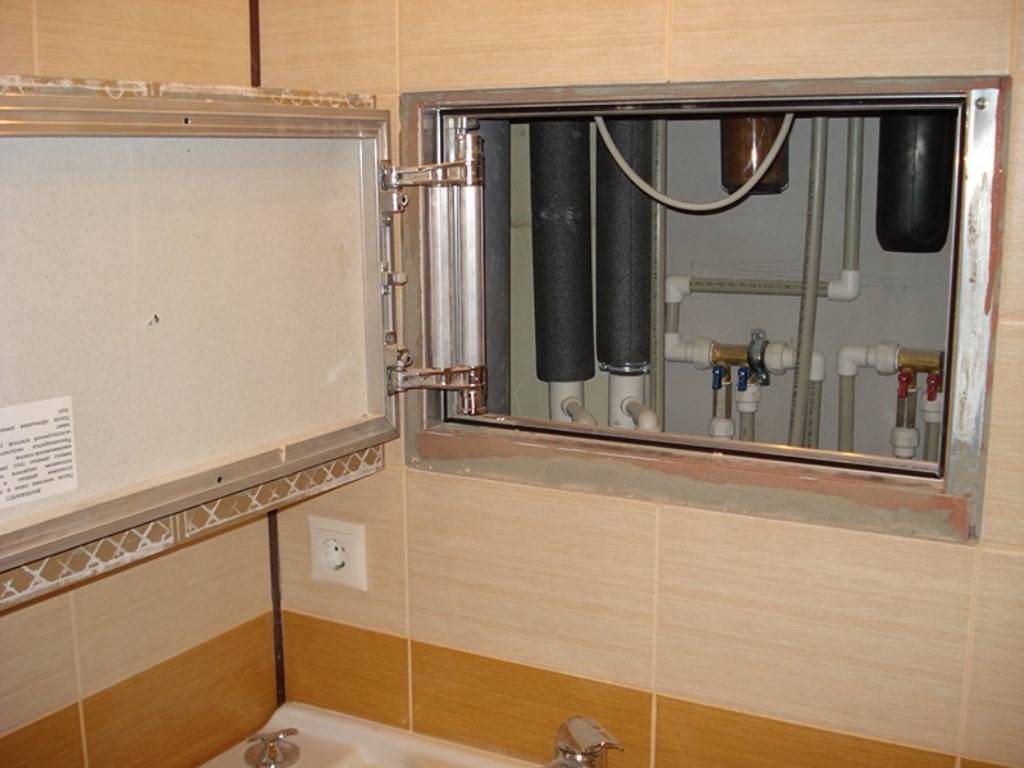

Распашные — это люки, которые пользуются наибольшей популярностью. Дверцу необходимо сначала потянуть на себя и затем она открывается в сторону. Распахивается, как окно или дверь. Поэтому они и получили такое название. К преимуществам этих люков можно отнести их дешевизну, легкую установку, и долгий срок службы. К недостаткам — открытая дверца занимает очень много места в тесном санузле.
Чтобы открыть люк, необходимо потянуть за ручку, которая может быть обычной или оснащенной защелкой либо замком.

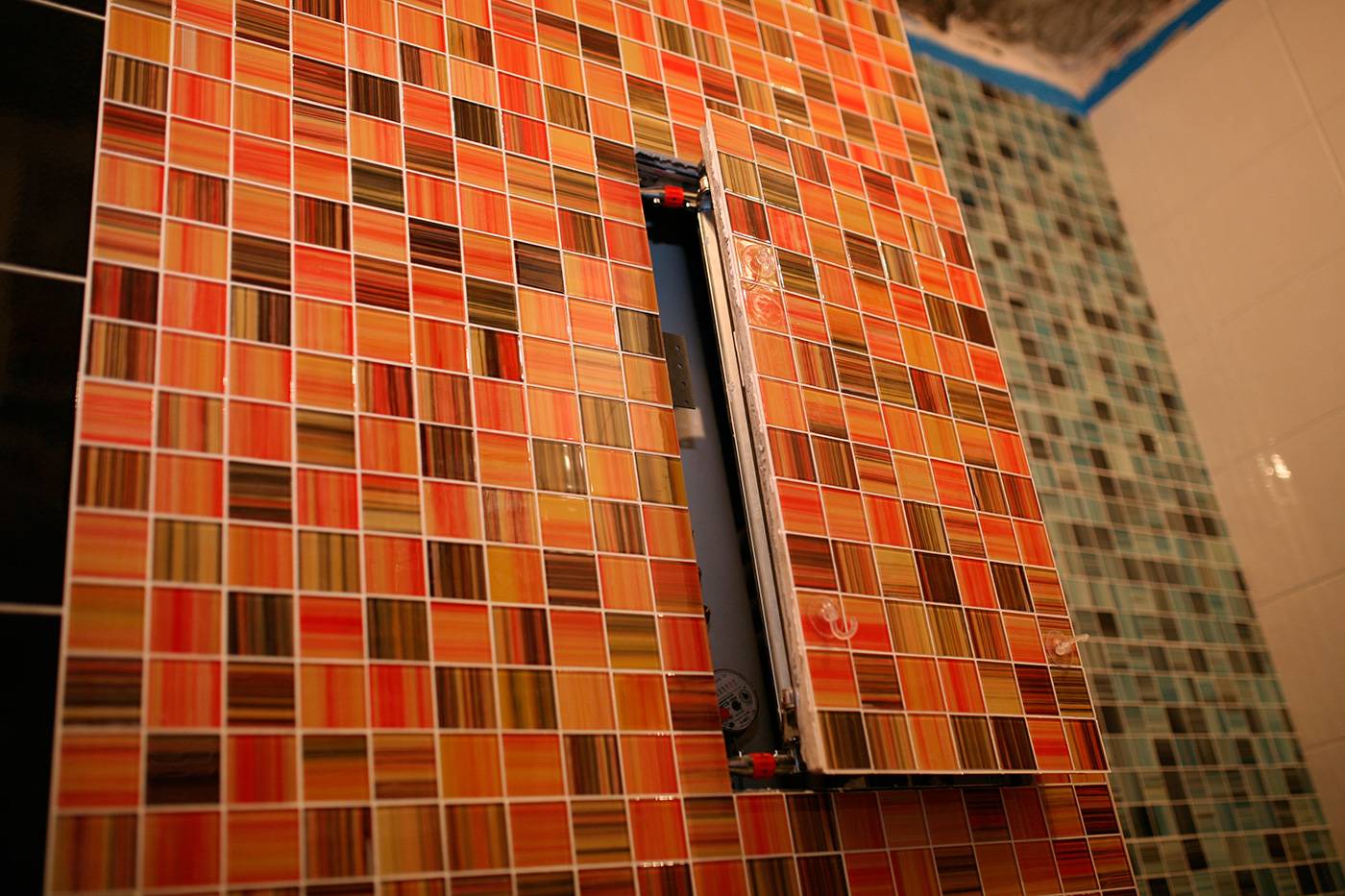

Сдвижные. Для открытия такого люка, необходимо также, как и распашную дверцу, сначала потянуть на себя. А затем благодаря установленному в люк механизм, дверца сдвигается вдоль стены. К их минусам можно отнести цену. Эти люки безусловно стоят дороже. К преимуществам относят эргономичность. Их можно использовать, когда в помещении очень ограниченное пространство. При их открывании, не используется так много места, как распашные.
Крепеж состоит из трех звеньев, которые позволяют двухступенчато отодвигать люк в сторону: сначала выдвинуть на себя (на 1,5-2 см), а затем аккуратно отвести в сторону.
Нажимные модели относят к разряду «невидимок». Их сложно заметить, так как материал облицовки люка часто совпадает с общей отделкой стен.
Откидные люки используют, когда в помещении нет места для открытия дверцы в сторону. Они открываются путем откидывания дверцы люка вперед и вниз. Поддерживает дверцу в вертикальном положении специальный механизм и фиксирующее крепление. Они компактны и удобны в использовании.
Откидные люки устроены по простому принципу: с одной стороны находится фиксирующее крепление, с другой – поддерживающий механизм.
Разновидности
Люки для туалета и ванной представлены на рынке четырьмя модификациями. Ключевые отличия кроются в способе открывания внешней дверцы. Рассмотрим подробно каждую категорию.
Распашные. Это довольно практичная, а потому распространённая конструкция. Такие сантехнические люки можно устанавливать самостоятельно, не привлекая специалистов. Изделие представляет собой распашную дверцу, которая фиксируется при помощи присосок или запорной ручки с поворотным механизмом. Подходит для декорирования керамической плиткой и пластиковыми панелями.
Сдвижные. Используются для установки на ограниченных пространствах, где невозможно использовать распашные двери. При нажатии, люк выдвигается вперёд и в сторону. Здесь используется магнитно-зажимной механизм фиксации. Чтобы открыть такой ревизионный люк используются специальные присоски (идут в комплекте). Подходит для всех видов плитки или отделки ванной мозаикой.
Нажимные. Это сантехнический люк-невидимка, открывающийся простым нажатием на внешнюю панель. В конструкции используется пружинный механизм, который при нажатии откидывает дверцу вперёд. Органично смотрится с любыми вариантами отделки санузла.

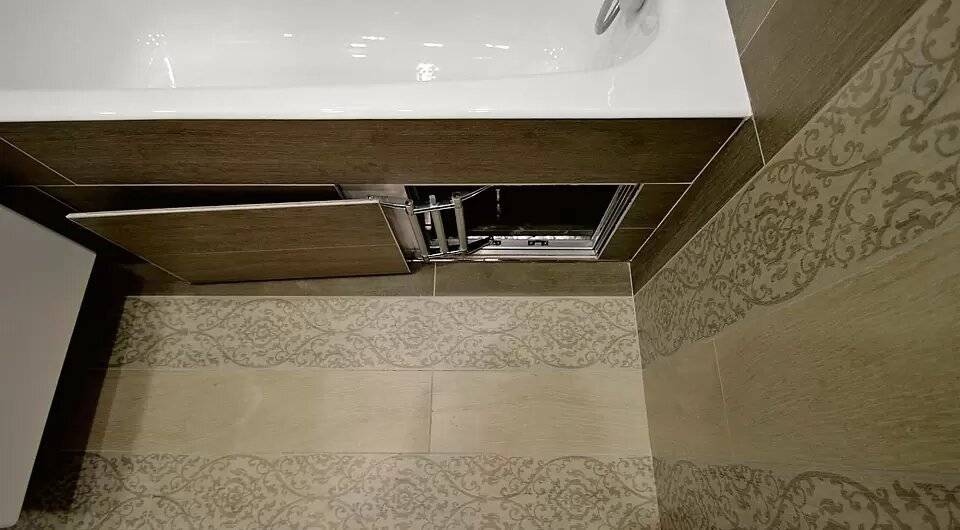

Откидные. Здесь при нажатии на дверцу, она откидывается под углом в 45 градусов, фиксируясь на цепочке с карабинами. Этого обычно хватает для проведения планового осмотра коммуникаций или списывания показаний счётчиков. Если нужно обеспечить полный доступ, например, при проведении ремонтных работ, карабины отщелкиваются и люк убирается в сторону.
Как выбрать технологический люк
Выбор технологического люка не вызовет сложностей, если знать определенные требования. К ним относится:
- створки люка, герметизация коробки должны находиться на высшем уровне, сварочные швы – полностью зашлифованы;
- замок и петли обязаны работать беззвучно, для открытия не надобно прикладывать усилия;
- деформация и отклонение от проекта не допустимо;
- резина, эксплуатируемая для уплотнения, в которой присутствуют трещины, считается браком;
- покрытие лаком выполняется равномерно, не допускаются потеки, пропуск или коррозия.
Стоит отметить, что обычный металлический или пластиковый люк под плитку не подойдет.
Самостоятельное изготовление скрытого ревизионного люка
Сначала давайте обсудим необходимые материалы. Самый простой вариант, который поможет изготовить люк для ванной под плитку, это мебельная конструкция, которая адаптирована под условия эксплуатации помещения ванной комнаты. Неизменной в этой мебельной системе оставляем только навесы и систему push, за счет которой люк будет свободно открываться, без использования всевозможных ручек. Остальное, в том числе ламинированную ДСП, необходимо заменять другим подходящим материалом. Это может быть ОСП и влагоустойчивый гипсокартон. Из этого мы собираем раму люка и дверь. ОСП послужит жестким основанием, а при помощи гипсокартона легко облицовывается дверка под кафелем. Все делается достаточно просто, как может показаться на первый взгляд и никакого особенного материала не понадобится.
Необходимо сразу оговорить, что такой люк не получится сначала собрать, а потом уже установить. Изготовление и установку необходимо совмещать и собирать люк по месту. Сначала определитесь с размерами, которыми должен обладать ваш ревизионный люк. В принципе предпочтение большим размерам мало кто отдаст.
Такой люк необходим для удобной замены некоторых частей коммуникаций. Как говорится, для этого необходимо просто прорубить окошко, которое позволит свободно орудовать ключами. Если необходимо обеспечить доступ к счетчику воды, то размер люка может соответствовать размеру одной кафельной плитки. Вот несколько советов касательно облицовки стен и люка своими руками:
- начинайте класть плитку прямо под дверкой. Никакого нижнего ряда непосредственно над полом не должно быть. Их вы будете докладывать позже;
- тщательно рассчитывайте положение горизонтальных и вертикальных швов между плитками. Желательно воспользоваться лазерным уровнем;
- не стоит затирать швы между люком и основным объемом кафеля. Только это будет выделять его из целостной картины помещения.
Особенности монтажа люков из пластика
Как уже упоминалось, установить ревизионный люк в квартире можно своими руками, не прибегая к услугам профессиональных отделочников. Основная сложность: точно подогнать размер люка к вырезанной нише, чтобы не оставлять заметных зазоров. Чтобы люк установился правильно, необходимо выполнить такую последовательность действий:
- Приобрести изделие.
- Измерить рамку, нанести на короб соответствующую разметку.
- Вырезать электролобзиком ревизионное отверстие. Для удобства установки, допускается сделать нишу на 1-2 миллиметра больше размера рамки.
- Установить рамку, зафиксировать саморезами (идут в комплекте).
Не у всех пластиковых моделей есть крепёжные отверстия. Такие изделия «сажают» в нишу на строительный клей или монтажную пену.
После установки ревизионного люка, завершают внутреннюю отделку, короб по периметру промазывают герметиком.
В каких случаях лучше купить металлическую модель?
Ревизионные сантехнические люки из металла подходят тем, кто планирует качественный основательный ремонт в своем доме
Их покупка оправдана, когда важно полностью скрыть ревизионное окно, чтобы не испортить дизайнерскую задумку. В чем особенности таких моделей:
- Долговечность. При правильной установке и облицовке дверца не провисает и не дает перекос. Металлическая конструкция прочна, а благодаря антикоррозийному покрытию ее можно монтировать в ванной комнате или других помещениях с высокой влажностью.
- Невидимость. Модели под плитку можно облицовывать любыми тяжелыми отделочными материалами, такими как искусственный камень, мрамор, кафель. Они оборудованы дверцей с нажимным замком, благодаря чему после отделки становятся абсолютно невидимы – местоположение проема нельзя определить по торчащей из двери ручке.
- Удобство. Нажимной люк-невидимку со сдвижной дверцей можно расположить даже в труднодоступном месте за мебелью или сантехникой. У пластмассовых моделей обычно только распашные дверцы, которые требуют достаточно пространства для открывания.
При выборе скрытого люка под плитку важно точно рассчитать габариты проема с учетом размеров плитки. Не всегда для проема подходят модели со стандартными размерами, из-за чего нередко приходится нарушать геометрию плиточного рисунка
В такой ситуации проще заказать конструкцию по собственным размерам у производителя. К примеру, на фабрике REVIZOR https://kupiluki.ru/ можно оформить заказ на любую модель по вашим размерам с доставкой по России.
Алгоритм выполнения облицовки
Облицовку двери и стен (или пола) выполняется одновременно. Она производится следующим образом:
Поверхность дверцы предварительно грунтуется составами, способными обеспечить лучшую адгезию.
Когда слой грунтовки высохнет, к дверце приклеивается кафель. Для этих целей целесообразно использовать жидкие гвозди, но можно заменять их цементными клеями
Они должны разводиться до консистенции устой сметаны
При нанесении клея важно обращать внимание, чтобы он не попадал в пространство между металлическими деталями рамы. Если это случается, излишки необходимо тут же удалять ветошью.
Важно предварительно перед облицовкой плиткой все нажимные механизмы закрывания фиксировать и на двери вешать груз, вес которого равен весу используемого кафеля
Такой ход поможет сразу отрегулировать нагрузку на петельный механизм.
Полимерные люки
Развитие новых технологий позволило на смену чугунным и железобетонным люкам ввести в производство более облегченные полимерные колодезные люки. Полимерный люк для колодца по своим качественным характеристикам ничуть не уступает чугунным, причем чугунный на порядок тяжелее и дороже.
К преимуществам полимерных люков относятся:
- Относительная легковесность, что упрощает процесс транспортировки и монтажа;
- Антикоррозийность. Люк пластиковый для колодца, заказать который можно в любой строительной фирме, изготавливается с применением специальных веществ, повышающих устойчивость изделия к внешнему воздействию;
- Долговечность. Изготовленный в соответствии со всеми техническими требованиями, полимерный люк может прослужить даже 50 лет;
- Возможность взаимозаменяемости;
- Упрощенная установка люка колодца;
- Безопасная эксплуатация. Пластик, из которого изготавливаются люки, не содержит опасных для человека веществ, канцерогенные и токсичные вещества в нем отсутствуют;
- Люк пластиковый для колодца, так же как и пластиковые крышки не представляют интереса для похитителей, т.к. не содержат никаких ценных металлов. Именно по этой причине, на крышках полимерных люках не предусматриваются замочные устройства;
- Относительно низкая стоимость;
- Богатый ассортимент и широкий выбор цветовой гаммы. По желанию можно изготовить люк самых ярких раскрасок, или, наоборот, сделать его практически незаметным.
Классификация
Полимерные люки принято классифицировать по прочности и форме.
Полимерные люки могут выполняться любой формы. Стандартной формой для всех люков считается круглая форма. Люки круглой формы более удобны при монтаже и эксплуатации. К тому же круглая крышка, закрывающая люк, никогда не сможет упасть вглубь колодца.
По прочности полимерные люки разделяются на несколько классов:
- А15 – люк рассчитан на нагрузку до 1,5 т, подходит для установки на пешеходных и велосипедных частях дороги, парковых зонах;
- В125 – максимальная нагрузка такого люка 12,5 т. устанавливаются на парковках, автозаправках, пешеходных зонах;
- С250 – допустимая нагрузка до 25 т, приемлемы для установки на городских автодорогах;
- D400 – люк выдерживает вес до 40 т. монтируется на проезжих частях города и автомагистрали;
- Е600 – допускается нагрузка до 60 т, чаще всего устанавливаются в промышленных частях городов, где могут парковаться или проезжать тяжеловесные транспортные средства;
- F900 – люк, выдерживающий 90 т веса, считается самым прочным, устанавливается в зонах авиаперевозок, морских, контейнерных зонах.
Для каждого типа прочности, при производстве полимерных люков, подбирается определенный состав исходного материала.
Люк для колодца полимерный, цена которого в несколько раз ниже стоимости чугунного люка, за счет своих качественных характеристик давно уже обошел по популярности конструкции из других материалов. Благодаря простоте и удобству монтажа, полимерные люки пользуются огромным спросом как у коммунальных служб, так и у частных застройщиков.
Виды сантехнических люков
Название – «ревизионный люк» – говорит само за себя. Эта специальная дверца предназначена для обслуживание сантехнических коммуникаций: труб, счетчиков, запорных кранов. За дверцей легко спрятать приборы учета холодной и горячей воды, сделать их недоступными для взора посторонних.
В маленьких ванных комнатах ревизионные лючки обычно располагаются а видном месте. Поэтому многие жильцы стремятся спрятать их, например, за плиткой или кафелем. В связи с этим и выделяют различные виды люков:
- «под плитку»;
- «под покраску»;
- металлические;
- пластиковые.
Каждый из видов люков имеет свои достоинства и недостатки, которые необходимо учитывать при покупке. Пользуются популярностью «невидимки», совпадающие по форме с плиткой, подробнее прочитать о них можно в отдельной статье.
Лючки «под покраску» используются в помещениях с окрашенными стенами, либо при креплении на подвесных потолках. Они окрашиваются после установки в цвет настенного или потолочного покрытия, практически невидны, не имеют ручек. Чтобы открыть потайную дверцу, нужно всего лишь знать, где она находится, легкое нажатие – и доступ открыт.
Металлические люки, как и пластиковые, не прячутся, чаще всего окрашены в белый цвет. Металл сверху покрывается полимерной пленкой, чтобы продлить срок службы во влажных условиях. Иногда такие лючки имеют замки с ключами, которые предназначены для семей с детьми.
Механизмы открывания
Производители устанавливают такие механизмы открывания дверок:
- распашной;
- нажимной;
- откидной;
- сдвижной.
Каждый из типов открывания имеет собственные преимущества. При выборе следует ориентироваться на удобство эксплуатации.
Вряд ли можно придумать более удобный механизм открывания, чем распашной. Однако ревизия часто нужна там, куда доступ затруднен из-за оборудования или мебели. Тогда выручают откидные и сдвижные модели.
Если есть место хотя бы с одной стороны, то лучше выбрать сдвижной механизм. А для зон со сложным доступом больше подойдут откидные конструкции с возможностью полностью снимать дверцу.
Как выбрать ревизионный люк?
Чтобы определиться с типом конструкции и другими важными параметрами, необходимо выяснить:
- где будет установлен люк;
- тип внешнего покрытия прилегающих стен;
- как часто будет использоваться механизм;
- нет ли вблизи препятствий, которые могут мешать открыванию дверцы;
- требуется ли полный доступ к проему или хватит небольшой щели.
Самыми главными параметрами являются размеры и материал изготовления. Распространенными считаются ревизионные сантехнические люки, которые находят применение не только в жилых домах, но и на производстве. Они изготавливаются из алюминия или стали и имеют распашной механизм открывания. Устанавливается такой люк в проеме в том месте, где проходят водопроводные и канализационные трубы.
Размер ревизионного люка
Фирмы-производители выпускают дверцы стандартных габаритов. Самыми распространенными являются следующие размеры:
- 100х100;
- 150х150;
- 150х200;
- 200х300;
- 250х400;
- 400х500;
- 400х600.
Все параметры указаны в миллиметрах. Дверцы ревизионные могут быть изготовлены под заказ, если требуется конструкция с нестандартной формой: круглой или овальной. Размеры необходимо выбирать таким образом, чтобы обеспечить свободный и беспрепятственный доступ в случае необходимости. По возможности, если есть место для установки, лучше иметь небольшой запас по габаритам.
При выборе стоит учитывать параметры плитки. Она должна покрывать люк полностью и состоять из цельных элементов
Если на внешней стороне дверцы будет выложено покрытие из кусочков, место расположения люка будет привлекать к себе внимание. Когда люк устанавливается в узком месте, стоит подобрать такой механизм, чтобы он не мешал полностью распахивать дверцу и обеспечивал полный доступ к коммуникациям
Из чего сделан ревизионный люк?
Для изготовления используются следующие материалы:
- алюминий;
- пластик;
- сталь;
- полимеры;
- дерево.
Самыми распространенными являются конструкции из различных видов металлов и ревизионный пластиковый люк. Они отличаются доступной ценой, могут быть установлены в любом помещении и подходят для отделки плиткой. Материал изготовления зависит еще и от места расположения. Напольные люки производятся из стали, а потолочные – из пластика и полимеров.
Металлические конструкции отличается еще и материалом изготовления петель. Алюминиевые имеют больше возможностей для регулировки и медленнее изнашиваются. Стальные петли способны выдерживать нагрузку до 590 кг на дверцу люка в открытом положении. Технологии литья и сборки помогают изготовить из алюминия детали с никелево-цинковым покрытием, которое снижает трение.
Классификация ревизионных люков
В зависимости от способа открывания дверцы, материала конструкции и места установки все изделия подразделяются на несколько видов.
По способу открывания
- сдвижные модели: крепеж состоит из трех звеньев, благодаря чему люк имеет двухступенчатое открытие (изначально дверца выдвигается вперед на 1-2 сантиметра, затем отводится вдоль стены в сторону). Сдвижные конструкции размещают в затрудненных для доступа местах: за унитазом, ванной;
- распашные люки: крепятся к раме на шарнирных петлях, легко открываются и имеют долгий срок службы. Дверцу оснащают ручкой или защелкивающимся замком. При облицовке распашного люка плиткой, отделочный материал не должен выступать за пределы дверцы более чем на 5 сантиметров;
- откидные люки: после открытия фиксирующего крепления дверца из вертикального положения переходит в горизонтальное. Конструкции этого вида удобно использовать там, где открыть или сдвинуть дверцу в сторону не представляется возможным, также в местах, которые требуют редкого осмотра;
- нажимные люки: открывают с помощью легкого нажатия на дверцу, после чего она выдвигается вперед. Дальнейшее открывание – распахивание или отодвигание в сторону. Такие люки практически незаметны в стене, облицованной рельефной плиткой, мозаикой, природным или искусственным камнем.
ВАЖНО! Выбирая модель люка по способу открывания, проанализируйте место установки и только после этого решайте, какой тип механизма открывания будет целесообразен
По материалу изготовления
- металлические люки: изготавливаются из нержавеющих марок стали, отличаются качественными, прочными креплениями. Модели представляют собой раму и дверку, по способу открывания эти изделия могут быть любыми. Также производителями представлены модели, выполненные из алюминия, имеющие небольшой вес и высокую устойчивость к воздействию влаги, но меньшую, чем у стальных люков, прочность;
- пластиковые конструкции: характеризуются малым удельным весом, легкостью монтажа, невысокой ценой, но имеют небольшую прочность;
- смешанного типа: модели, изготовленные из армированного пластика, стойкие к температурным деформациям и обладающие низкой теплопроводностью, что позволяет обойтись при монтаже без устройства теплоизоляции.
Самодельные ревизионные люки делают из гипсокартона, дерева, пластика, для рамы иногда используют металлический профиль.
ВАЖНО! При выборе материала для изготовления люка своими руками учитывайте его водонепроницаемость и износостойкость: например, при использовании обычного гипсокартона или дерева, дверца под воздействием влаги быстро деформируется и придет в негодность
По месту установки
В зависимости от места расположения технологические люки делят на группы:
- потолочные: чаще используют в производственных или коммерческих помещениях;
- напольные: должны иметь хорошую прочность, чтобы выдерживать постоянную нагрузку, монтируют в загородных домах для доступа к коммуникациям, расположенным в подвальной части здания;
- настенные: удобны и практичны для установки в квартирах.
По размеру
Ассортимент конструкций, выпускаемый различными производителями, представлен изделиями шириной 100-700 миллиметров, высотой 100-1600 миллиметров, с шагом по каждой стороне 50 миллиметров. Наиболее распространены стандартные люки 100х100 миллиметров.
Благодаря такому многообразию подобрать необходимый размер не представляет сложности для потребителя, в случае, когда требуется люк нестандартного размера, возможно штучное изготовление изделия любой конструкции по индивидуальному заказу.
Ревизионные люки или что можно сделать вместо них своими руками
Долгое время из-за отсутствия качественных готовых изделий ревизионные люки приходилось изготавливать на месте из подручных материалов, причём результаты «самодеятельности» довольно часто оказывались весьма удачными.
НАКЛАДНУЮ ДВЕРЦУ НЕТРУДНО СДЕЛАТЬ ИЗ ФАНЕРЫ МАРКИ ФСФ ТОЛЩИНОЙ 16 ММ и навесить её на раму из брусков с помощью двух — четырёх мебельных «лягушек». Конструкцию декорируют зеркалами и панно, например из цветного стекла, или облицовывают плиткой.
МОЖНО ПРИОБРЕСТИ ИЛИ ЗАКАЗАТЬ ДВЕРЦЫ ДЛЯ МЕБЕЛЬНЫХ ФАСАДОВ С СОСНОВЫМИ ЛАМЕЛЯМИ ИЛИ РОТАНГОВЫМ ПЛЕТЕНИЕМ (либо его имитацией). У подобных изделий широкий размерный ряд, но они не слишком хорошо переносят повышенную влажность, поэтому лучше покрыть их дополнительным слоем яхтного лака или водостойкой эмали.
ДОПУСТИМО ИСПОЛЬЗОВАТЬ ГОРИЗОНТАЛЬНЫЕ ПЛАСТИКОВЫЕ ИЛИ МЕТАЛЛИЧЕСКИЕ ОКОННЫЕ ЖАЛЮЗИ. Правда, если не зафиксировать нижнюю кромку полотна, последнее может раскачиваться от движения воздуха. Кроме того, любая вентилируемая завеса практически не изолирует звук, а ведь далеко не все дома оборудованы бесшумными канализационными трубами.
ИЗЯЩНАЯ ЗАМЕНА РАСПАШНОЙ СТВОРКЕ — ПОДЪЕМНЫЕ РОЛЬСТАВНИ. Они могут иметь любые размеры и цвет, причём алюминиевые ламели не подвержены коррозии. Но конструкция будет стоить недёшево, к тому же далеко не всегда есть возможность скрыто установить короб, в который прячется поднятое роллетное полотно.
На фото: Рамку напольного люка вмуровывают в стяжку, а крышку, представляющую собой «корытце» глубиной 40-50 мм, заполняют бетоном.
Позже люк облицовывают плиткой заодно с полом таким образом, чтобы ширина зазора по периметру крышки не превышала 1 мм
Производители смотровых люков
Рассмотрим для примера несколько моделей от таких производителей как «Revizor» и «Элемент», которые уже давно представлены на отечественном рынке и успели зарекомендовать себя с лучшей стороны.
Смотровой люк Revizor
Модель смотрового люка Revizor
Наиболее популярной моделью на рынке является нажимной люк «АлюКлик» от компании Ревизор. Изделие имеет сплошной алюминиевый корпус, который оборудован стальными ребрами жесткости впрессованными в конструкцию. Преимущества люка заключаются в том, что его крышка выполнена из влагостойкого гипсокартона, что позволяет декорировать её облицовочным материалом самой ванной комнаты и таким образом максимально скрыть местоположение изделия.
Изделие имеет большой диапазон размеров, начиная от лючка 20х30 см и заканчивая просторными люками с размерами 60х120 см. Механизм выполнен из высокопрочной стали в расширенными возможностями регулировки и подгонки дверцы как во время установки люка, так и в процессе его использования в дальнейшем.
Ролики не только обеспечивают плотность прилегания и функцию замка, но так же и способствуют автоматическому открытию дверцы. Для открытия люка достаточно нажать на поверхность двери.
Смотровой люк Элемент
Люк со съемной дверцей Элемент
Люки Элемент пользуются широким спросом, поскольку являются надёжным и недорогим способом скрыть место разводки и управления коммуникациями. Изделие так же относится к разряду нажимных и предназначено для установки под облицовку керамической плиткой или любым другим материалом. Модель так же имеет наружную крышку из гипсокартона.
Отличительной особенностью модели Элемент является отсутствие сложных механизмов закрывания. Дверцу люка можно открыть, а затем полностью снять для более комфортного доступа к сантехнике. После проведения сервисного обслуживания, крышка устанавливается на место в течении нескольких секунд без особых усилий. Более детально устройство люка показано на рисунке.
Оба люка имеют разные области применения. Если в вашей ванной комнате недостаточно места для полного открытия дверцы люка Revizor, то вам идеально подойдёт модель Элемент. Если же пространство позволяет, то лучше установить модель компании Revizor, так как этот люк более комфортный в эксплуатации.
