Гидрозатвор для бани своими руками

Пошаговая монтажная инструкция

Легче всего устанавливать слив для душевой кабины под плитку во время стройки, так как его монтаж указывается в проекте. В готовом помещении придётся полностью убирать половое покрытие для качественного монтажа. Желательно, чтобы канализационная труба полностью просматривалась на оголившемся основании. Чаще всего в домах стоят чугунные трубы, срок службы которых давно истёк, поэтому рекомендуется их полностью или частично заменить на пластиковые.


Схема смонтированного трапа Источник www.aco.hu

Необходимые монтажные инструменты

Монтаж трапа для душа в полу под плитку подразумевает постройку влагонепроницаемого полового покрытия. Ведра и миксер потребуются для размешивания раствора. Чтобы равномерно нанести его на поверхность используются шпатели и мастерки. При снятии покрытия пола применяют перфоратор.

Полный список рекомендуемых инструментов:

  • линейка с длинной рулеткой для измерения;
  • плиткорезы для плиточного покрытия;
  • всевозможные отвёртки и ключи;
  • кусачки.

Самое главное – слив в полной комплектации вместе с трубами и керамикой.

Разновидности гидравлических затворов в зависимости от конструкции

В зависимости от конструктивных особенностей выделяют 6 типов гидрозатворов: коленчатый, бутылочный, двухоборотный, гофрированный, сухой и с системой перелива.

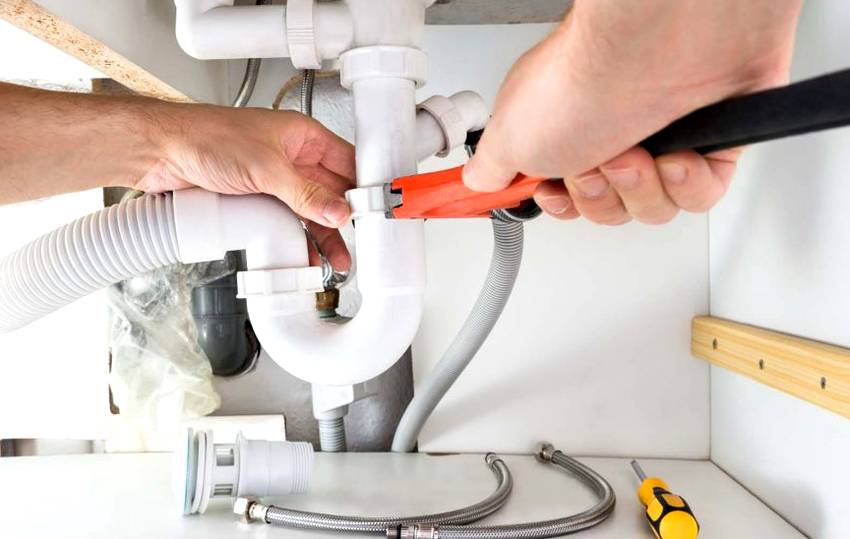

Коленчатый сифон с гидрозатвором легко узнать по внешнему облику. Его конструкция напоминает латинскую букву U. Сифон изготавливается из пластика или металла. Первый вариант представлен изделиями из полипропилена, которые характеризуются надежностью, простотой и легкостью монтажа. Для изготовления металлических сифонов используется чугун или бронза. Сегодня такие модели встречаются реже, что связано с их большой стоимостью.

Пластиковые устройства могут выпускаться в одноразовом исполнении, они не имеют возможности осуществлять регулировку положения элемента. При выходе из строя выполняется полный демонтаж изделия. Другие модели состоят из составных элементов, которые могут двигаться и вращаться, регулируя положение патрубка. Фиксация частей осуществляется посредством накладных пластиковых гаек и хомутов.

Колено имеет два перегиба: входной и выходной. Нижнее положение второго элемента находится на 5-6 см ниже первого. Более надежные и долговечные варианты представлены S-образной конструкцией. Прочистка изделия выполняется при помощи специального гибкого троса со щеткой на конце или ручным способом после разборки изделия.

Коленчатый гидрозатвор для канализации имеет U- или S-образную конструкцию

Такой гидрозатвор канализации характеризуется прочностью, благодаря чему обеспечивается свободный и легкий монтаж системы без опасения за ее повреждение. Коленчатые сифоны преимущественно устанавливаются на мойки, ванны и унитазы. Существуют модели, оснащенные дополнительным выпуском, что предоставляет возможность одновременно использовать гидрозатвор для стиральной машины.

Слив в протекающем полу

Представляет собой наиболее простой вариант выполнения слива в полу. Но учитывайте, что баню с подобной облегченной системой отвода воды рекомендуется использовать только летом. Обустраивается слив таким образом:

  1. После выкопки котлована под фундамент выройте по его центру яму глубиной 60-70 см – она будет выполнять роль стока. От нее проложите траншею в сторону заранее обустроенной сливной ямы. Затем под уклоном в 5-6 градусов установите в траншее трубу.
  2. Залейте фундамент. По всему периметру подполья снимите слой земли под углом 10-15 градусов от стен в бок сливной ямы. Засыпьте скаты щебнем и положите сверху специальную армированную стяжку. Затем уклоны бетонируются, чтобы вода попадала не в грунт, а стекала прямо в сточную яму.
  3. На фундамент установите традиционную балку перекрытий, а не нее смонтируйте доски с шагом в 7 мм.

Слив в протекающем полу В итоге у вас должен получиться пол с массой промежутков между дощечками – через них вода и будет попадать в подполье, а оттуда – по скатам в сточную яму. Далее «маршрут» очевиден: через трубу в сливную яму.

Слив воды в бане с бетонными полами

Иногда даже в парной, не говоря о помывочной и комнате отдыха, устраиваются сплошные полы из бетонной стяжки с облицовкой плиткой или аналогичными материалами. В этом случае слив воды выполняется по стандартной для душевых отсеков технологии:

  • при выполнении стяжки в полу сразу же закладываются трубы для подключения душевого трапа (трапов);
  • стяжка делается с уклоном в сторону трапа, но угол наклона принимается порядка 1…3 градусов к горизонтали – на гладких, часто убираемых полах, этого вполне достаточно для надежного и быстрого стока воды;
  • облицовка также создается с учетом сохранения угла наклона пола к отверстию трапа.

Утепление бетонного пола плитами полистирола или другим материалом очень желательно, поскольку сама по себе такая отделка создает ощущение дискомфорта, и не стоит усиливать его проникающим снизу холодом от промерзшего грунта.

При монтаже трапа необходимо предусмотреть уклон ведущей от него трубы (к септику или центральной канализации) не менее трех градусов, а также рассчитать необходимый диаметр трубы для обеспечения нужной пропускной способности.

Что такое сухой гидрозатвор и его типы

Гидрозатворы также могут быть сухими. Есть можно приобрести в готовом виде или же сделать своими руками. Они не замерзают и подразделяются на два типа:

  • поплавковые;
  • маятниковые.

Поплавковый гидрозатвор

Конструкция этого гидрозатвора такая:

  • вертикальный слив, в котором верхний элемент подрезают до размера от 12 и до 70 мм, а затем заделывают в стяжку;
  • полиэтиленовый корпус, который рассчитан на температуру сточных вод от 85 градусов и выше. Особенности установки часто зависят от заводской конструкции.
  • При высыхании воды поплавок просто опускается, закрывая собой трубу. Высота водяного столба такого гидрозатвора составляет 50 мм.

В рабочем положении прибора вода способна поднимать и удерживать поплавок на требуемом уровне, что активно поддерживает работу системы. Если вы длительное время не используете баню, то вода из гидрозатвора испарится, поплавок же закроет сливную дыру раньше, чем вода испарится целиком.

Если говорить о конструкции, которую можно сделать своими руками, то она может работать не хуже фабричной, если поплавок в ней в виде перевернутого стакана будет прикреплен таким образом, чтобы дно располагалось выше сливного отверстия. А само оно закрывается с помощью легкого шарика, который имеет чуть больший диаметр. Этот шарик и будет выступать в роли поплавка.

Характеристики маятникового гидрозатвора

Внизу, рядом с затвором, расположены две шторки, которые подвешиваются к вертикали под углом, которые и служат маятниковым затвором. Она закрываются благодаря своему весу, а открываются посредством силы воды при сливе. Высота водяного столба такого затвора составляет 32 мм, что вполне достаточно для деревенской или дачной бани. Иногда она достигает и 60 мм.

Некоторые мастера меняют силу тяжести на пружины, то создаются разные варианты сухих затворов пружинного типа с большими функциональными возможностями.

Существуют и другие типа сухих гидрозатворов, они имеют специфические названия наподобие клеточной памяти его материала. Как правило, это чулки на основе сплющенной резины, которые под небольшим напором начинают пропускать воду, но для загородных бань они не особо подходят.

Любой тип гидрозатвора даже при стесненных возможностях можно усовершенствовать или сделать своими руками. Собрать самостоятельно сухой гидрозатвор не так уж и сложно. Для этого возьмите шарик из пластика, который имеет размер чуть больше самой сливной трубы. Когда вода будет отсутствовать, шарик станет закрывать воздушный доступ из канализации. Сток освободится после поступления жидкости. Подобная система может работать в любое время года, даже если зимой шарик примерзнет к стоку. Лед растопится очень быстро посредством кипятка и все придет в норму.

Использование системы централизованного водоотведения (канализации)

В том случае если неподалёку от будущей бани есть система централизованного водоотведения, И к ней возможно подключиться, то есть смысл её использовать.

  • Применение такой системы избавляет владельца бани от множества проблем связанных с обустройством слива.
  • Однако и слив в систему централизованной канализации имеет свои особенности.
  • Первое, это то, что несмотря на простоту и удобство применения централизованной канализационной системы, нужно не забывать о том, что при строительстве необходимо уложить все необходимые коммуникации.
  • Второе же то, что владелец такой системы должен позаботиться о том, чтобы эта система не перемёрзла зимой. Это особенно актуально для северных регионов и достигается либо соответствующим утеплением труб, либо установкой системы их подогрева.

Как поднять пол в ванной под установку трапа

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

Схема расположения трапа для слива воды в полу

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

  • ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см. Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
  • Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.

Подготовлены направляющие для заливки стяжки

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

На лагах

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

  • Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.

Примерная схема расположения лаг «конвертом»

Можно сделать пол прямым, а уклон задать толщиной клея

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции. Как видите, пол со сливом в ванной или в душе можно сделать по-разному

Выбирайте тот вариант, который лучше подходит для ваших условий

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.

Причины срыва гидрозатвора

Зачастую в банях, подключенных к центральной канализации, возникает такое неприятное явление, как выдавливание водяного затвора. Жидкость из гидрозатвора может как выдавливаться в помещение парилки или моечного отделения, так и сбрасываться в канализационную трубу.

В обоих случаях причиной сброса гидрозатвора является отсутствие вентиляции канализационных коммуникаций. Избыточное давление внутри труб выдавливает содержимое, а если по соседству с точкой слива в канализацию сбросят большое количество воды, то гидрозатвор, особенно транцевый, может легко остаться без жидкости в сильфоне.

Разновидности полов в банях

Если вы решили выполнить слив в бане своими руками, то первое, что нужно учитывать – это тип полов, поскольку на них приходится основная нагрузка от повышенной температуры и влажности, независимо от того, насколько хорошо изготовлен слив

Поэтому к процессу обустройства полов нужно отнестись с повышенным вниманием и скрупулезностью

Существует две разновидности полов – бетонные и деревянные, каждый из которых применим к тому или иному типу бани. Если ваша баня представляет собой массивное капитальное строение с комнатой отдыха, предбанниками, душевой или бассейном и парной, то лучше всего остановиться на бетонных полах, оснащенных гидроизоляционным слоем. К тому же, такой вариант актуален, если баню планируется использовать круглый год.

А вот в случае с деревянными срубами, которые используются в основном только в летнее время, вполне допускаются полы из древесины, как более выгодный и незатратный вариант строительства с небольшим объемом работ.

Способ со сливной трубой

В целом, этот способ похож на предыдущие и отличается только типом материалов и небольшими различиями в конструкции септика. Здесь важна более длинная протяженность трубы

При этом, саму трубу важно монтировать еще на этапе заливки фундамента с уклоном в сторону площади для постройки отстойника

Отстойник делается на основе бетонных колец, которые составляют стенки ямы. Дно в свою очередь не должно ничем перекрываться для лучшего впитывания отходов. Труба закладывается без углов и изгибов, причем диаметр трубы берется максимально возможный среди канализационных труб для бытовых стоков

При установке трубы важно её утеплить, так как при промерзании почвы вода в трубе может замерзнуть и деформировать пластик, в лучшем случае

Советы по выбору материала

Трубы из полипропилена для устройства канализации

Для устройства водоотводящей системы в бане применяются современные высокопрочные пластиковые трубы нужного диаметра. Средний срок службы изделия при соблюдении технологии установки — 50 лет.

В зависимости от требования применяются трубы из таких материалов, как:

  • ПВХ — поливинилхлорид;
  • ПВХХ — хлорированный поливинилхлорид;
  • ПП — полипропилен;
  • ПНД — полиэтилен низкого давления.

Трубы из ПВХ, ПП и ПНД не боятся влаги и не подвержены коррозии. Благодаря интуитивно понятному креплению легко монтируются. Большинство производителей пластиковых труб имеют богатый ассортимент продукции, что позволяет подобрать изделия нужной длины, диаметра и формы.

Трубы из поливинилхлорида для прокладки коммуникаций в грунте

Применение чугунных труб нецелесообразно — они дороги, их трудно доставить на место проведение работ и сложно монтировать, хотя изделия отличаются высокой прочностью и надёжностью.

Асбестоцементные трубы также не лучший выбор для устройства слива в бане. Помимо невысокой прочности, они имеют шероховатую внутреннюю поверхность, что не лучшим образом сказывается на естественном стоке воды. Особенно это заметно для магистралей длиною более 10 м.

Сечение сливной трубы подбирается с учётом водозаборных точек в бане. Для типовой бани с парилкой и моечной комнатой достаточной трубы диаметром 11 см. Для небольших бань с одинарным сливом допускается использование трубы диаметром не более 7 см.

Сухой гидрозатвор для бани

Еще недавно для большинства дачников существовала проблема, как зимой высушить слив, и тем самым сохранить трубы и затвор бани на период морозов. Чаще всего с колена гидрозатвора просто сливали воду через дополнительный штуцер. Решением проблемы стало использование для бани сухого затвора.

Маятниковый или лепестковый механизм затвора

Конструкция сухого гидрозатвора отличается от трапового или поплавкового варианта только наличием двух пластиковых шторок, подвешенных над выпускным окном на маятниковом подвесе.

Лепестки не создают препятствий для потока воды, движущегося из бани через окно в канализационную трубу. В противоположном направлении масса воды прижимает шторку к окну и блокирует. В результате внутренняя полость остается сухой и непроницаемой для газов из системы канализации.

Управляемый тип гидрозатвора

Используется в банях, не подключенных к централизованной системе канализации. Конструкция гидрозатвора практически идентична схеме трапового слива. Единственным существенным дополнением является наличие управляемого клапана. В верхней части решетки находится кольцо, нажав на которое, можно защелкнуть кольцевой лепесток, перекрывающий окно в сливную трубу.

В этом случае слив воды происходит напрямую в емкость для сбора грязной воды. После окончания процедур гидрозатвор открывается или закрывается, в зависимости от того, нужно ли сушить банное помещение или нет.

В этом случае емкость для сбора стоков можно оборудовать импровизированным клапаном по схеме, приведенной ниже.

Именно по такому принципу в прошлом веке были организованы трубы слива в Сандуновских парилках-банях.

Важно! Управляемый тип гидрозатвора идеально подойдет для любого типа бани. Например, если баней пользуются круглый год, то в зиму гидрозатвор мокрого типа может стать причиной выхода из строя слива и приемного фланка канализационной трубы

Сухие транцы для бани оказываются слишком капризными. Управляемый вариант слива не требует вообще никаких забот. Даже зимой после бани не нужно продувать и сушить стоковую часть. Достаточно открыть клапан и оставить его сушиться до следующего посещения бани

Например, если баней пользуются круглый год, то в зиму гидрозатвор мокрого типа может стать причиной выхода из строя слива и приемного фланка канализационной трубы. Сухие транцы для бани оказываются слишком капризными. Управляемый вариант слива не требует вообще никаких забот. Даже зимой после бани не нужно продувать и сушить стоковую часть. Достаточно открыть клапан и оставить его сушиться до следующего посещения бани.

Предъявляемые требования

Несмотря на всю простоту конструкции, решетки на пол в баню своими руками должны быть выполнены правильно. Необходимо учитывать такие факторы:

Безопасность. Зазоры между планками должны быть таких размеров, чтобы дети не провалились между ними, а также следует исключать травмы пальцев ног при их попадании в эти щели. Это обеспечивается правильным выбором ширины зазора

Кроме того, площадка должна быть устойчивой и не переворачиваться при неосторожном нажатии на её край. Поверхность брусьев должна быть хорошо обработана для исключения заноз, а соединительные элементы (шурупы, гвозди) заглублены в материал.
Надежность
Важное условие – достаточная механическая прочность

Площадка должна выдерживать массу тела грузного человека
Материал выбирается без трещин и сколов.
Санитарные нормы. При воздействии экстремальных температур парилки материал решетки не должен выделять веществ, вредных для человеческого организма. Недопустимо наличие гниения и плесени.
Специфические требования. Вода должна свободно уходить через зазоры, не скапливаясь на поверхности площадки. Высота решетки должна обеспечивать все функции конструкции. Для обеспечения санитарных норм материал пропитывается антисептическим средством.
Внешний вид. Даже небольшой элемент, выполненный неряшливо, может испортить весь банный интерьер. Решетки не должны быть излишне громоздкими. При изготовлении следует учитывать внешнее восприятие. Нередко для создания особого интерьера, применяется не просто параллельная укладка наружных планок, а их фигурное расположение.

Выбор гидрозатвора для канализации

Современный строительный рынок предлагает большой ассортимент сифонов, которые могут отличаться по различным критериям:

  1. По материалу изготовления.

Сифон из чугуна обязательно снабжается ревизионным окошком, чтобы можно было производить очистку канализации без ее полного монтажа.

Гидравлические затворы в таком исполнении в настоящее время еще применяются в промышленном строительстве.

1.2. Наиболее популярны гидрозатворы из пластика, чему способствует сравнительно невысокая цена на эти изделия. Не последнюю роль играют их высокие потребительские качества – гладкая внутренняя поверхность, химическая инертность. Кроме того, сифоны из пластиковых труб технологичны – их легко собирать и подгонять по месту расположения. Гидрозатворы для канализации своими руками изготавливаются чаще всего именно из этого материала.

Нужно обратить внимание на пластиковый водяной затвор из гофротрубы. При установке им можно придать практически любую форму и направление изгиба, что позволяет применять их в стесненных условиях расположения

1.3. Популярны металлические изделия из бронзы или латуни, покрытые электрохимическим способом слоем никеля. Это производится не только в декоративных целях, но и позволяет продлить срок действия арматуры, сохраняя поверхность от окисления.

Монтаж такой сантехники необходимо проводить с особой осторожностью, применяя инструмент с пластичными губками, чтобы избежать царапин на зеркальной поверхности изделий. 1.4

Гидрозатворы и другая сантехническая арматура из нержавеющей стали можно считать изделиями специального назначения. Их применяют в детских и лечебных учреждениях, на предприятиях общественного питания. Это производится для использования основных свойств материала – он прекрасно отмывается и легко обеззараживается

1.4. Гидрозатворы и другая сантехническая арматура из нержавеющей стали можно считать изделиями специального назначения. Их применяют в детских и лечебных учреждениях, на предприятиях общественного питания. Это производится для использования основных свойств материала – он прекрасно отмывается и легко обеззараживается.

  1. По специальным качествам.

2.1.  Если производится подбор гидрозатвора для кухонной мойки, нужно остановить свой выбор на бутылочной конструкции. Такое устройство позволяет быстро снять наружный контейнер-накопитель и очистить его внутренность от остатков пищи из кухонной мойки, а то и достать золотое колечко, соскользнувшее с мокрого пальца.

2.2. Выбирая трап для душа, кухни или ванной комнаты следует учитывать периодичность использования этих помещений. Если они длительное время не работают, происходит пересыхание гидрозатвора с предсказуемыми последствиями. Поэтому для дачи все трапы должны быть дополнительно оборудованы сухими затворами.

2.3. При устройстве подключения к канализации ванн удобнее всего использовать гидрозатвор из гофрированного шланга, учитывая его способность размещаться в самых тесных местах.

При выборе гидрозатвора для канализации следует учитывать не только особенности места установки, но и использовать те преимущества, которые дает конструкция и другие особенности устройств.

Смотреть видео

Слив воды в бане с системой гидрозатвора.

Смотрите это видео на YouTube

Устройство своими руками

Если вы захотите купить септик заводского производства, то всегда получите консультацию относительно монтажа. Вам может подсказать продавец-консультант непосредственно в магазине. Также несложно будет найти рабочих, имеющих опыт установки именно такой системы, которая вам нужна.

Если же вы хотите сэкономить, всегда можно взяться за строительство септика из бетонных колец.

Дренажный колодец для бани — этот вариант как раз для тех, кто имеет свободное время и желание трудиться собственными руками. Можно смастерить систему из таких материалов:

  1. Железобетонные кольца.
  2. Бетон (конструкция с опалубкой).
  3. Кирпич.

Если вы решите взяться за дело самостоятельно, важно определиться с размерами будущей конструкции. Обычно за стандарт берут 200 литров на одного человека, проживающего в доме. Этот объем стоит учитывать, если вы строите септик для бани или для сауны и дома одновременно

При сооружении септика помните, что нижнее кольцо колодца должно иметь дно. Таким образом, нечистоты не будут просачиваться в грунт до частичной очистки жидкости.

Септик из бетона — довольно тяжелая конструкция. Помните, что если она начнет оседать и проваливаться в неустойчивый грунт, в этом случае произойдет нарушение патрубков, и нечистоты, просачиваясь, начнут загрязнять почву на вашем участке.

Что делать, если в бане пахнет канализацией? Это будет сигналом того, что нарушена система труб, и следует найти и устранить повреждение.

Строительство септика своими руками выбирают в том случае, когда на первом месте — экономия. Если подойти к строительству с умом, можно сделать качественную конструкцию, которая прослужит много лет.

Как в бане сделать слив воды в септик или канализацию

Грамотно обустроить пол с установкой слива недостаточно, требуется также правильно вывести сточную трубу в приемное устройство.

Обычно первый отрезок трубы устанавливают вертикально, опуская нижнюю его грань ниже уровня промерзания грунта, далее начинается горизонтально-наклонный фрагмент к септику или канализации. Если фундамент здания хорошо утеплен и нет риска замерзания отводящей трубы, либо канализация заведена непосредственно в баню, схема установки такая же, как на рисунке выше.

Поскольку в бане фундамент часто не утеплен, вертикальный отрезок сливной трубы (а желательно, и ведущий к септику горизонтально-наклонный участок) необходимо утеплять. Это можно сделать тремя способами:

Сточные воды могут проходить несколько ступеней очистки:

  • без очистки сразу же в централизованную канализацию;
  • с отстаиванием непосредственно в грунт или водоем;
  • с первичным отстаиванием в камеру дальнейшей очистки.

Устройство своими руками

Если вы захотите купить септик заводского производства, то всегда получите консультацию относительно монтажа. Вам может подсказать продавец-консультант непосредственно в магазине. Также несложно будет найти рабочих, имеющих опыт установки именно такой системы, которая вам нужна.

Если же вы хотите сэкономить, всегда можно взяться за строительство септика из бетонных колец.

Дренажный колодец для бани — этот вариант как раз для тех, кто имеет свободное время и желание трудиться собственными руками. Можно смастерить систему из таких материалов:

  1. Железобетонные кольца.
  2. Бетон (конструкция с опалубкой).
  3. Кирпич.

Если вы решите взяться за дело самостоятельно, важно определиться с размерами будущей конструкции. Обычно за стандарт берут 200 литров на одного человека, проживающего в доме. Этот объем стоит учитывать, если вы строите септик для бани или для сауны и дома одновременно

При сооружении септика помните, что нижнее кольцо колодца должно иметь дно. Таким образом, нечистоты не будут просачиваться в грунт до частичной очистки жидкости.

Септик из бетона — довольно тяжелая конструкция. Помните, что если она начнет оседать и проваливаться в неустойчивый грунт, в этом случае произойдет нарушение патрубков, и нечистоты, просачиваясь, начнут загрязнять почву на вашем участке.

Что делать, если в бане пахнет канализацией? Это будет сигналом того, что нарушена система труб, и следует найти и устранить повреждение.

Строительство септика своими руками выбирают в том случае, когда на первом месте — экономия. Если подойти к строительству с умом, можно сделать качественную конструкцию, которая прослужит много лет.

Яма против канализации

Решая, что лучше устроить на участке – выгребную яму для бани или стационарный септик (который является вариантом автономной канализации) берут в соображение следующие

преимущества и недостатки

этих устройств:

  • срок эксплуатации – у септиков он больше в разы;
  • экологическая безопасность;
  • практичность, удобство в использовании;
  • объём устройств ( у септиков есть целый «модельный ряд», максимально соответствующий разным запросам потребителей).

Недостаток у септиков только один – высокая цена. Зато выгребная яма недостатков имеет гораздо больше. Это и заиливание, и необходимость регулярных чисток, и неизбежное попадание в почву вредных веществ, которые не все являются «удобрениями».

Наиболее приемлемые типы трапов для условий бани

Исходя из сказанного, для русской паровой бани практики рекомендуют использовать классический кольцевой трап, линейный трап и поплавковый трап, где сечение водоотвода также блокируется, но посредством поплавкового рычажного механизма, который срабатывает только при определенном уровне воды в полости системы.

Кольцевой трап

Имеет форму бочонка, по окружности которого выполнено кольцо водоприемника. Такая система компактна и удобна, однако может уверенно утилизировать лишь равномерно поступающий небольшой объем воды, например из лейки душа в моечном отделении. Массу воды из вместительного обливного ведра будет отвести уже сложнее. Водяной затвор для бани в кольцевом трапе редко имеет высоту столба жидкости, превышающую 50 — 60 мм. Однако это же условие обеспечивает и очень компактные размеры такого устройства, при средней высоте цилиндра — 75 — 80 мм, что благоприятно сказывается на удобстве его монтирования, особенно в условиях ограниченного пространства.

Линейный решетчатый трап

Такая конструкция во многом подобна предыдущей и отличается прямоугольной формой гидрозатвора и вытянутым линейным оформлением водозабора, прикрытым решетчатой крышкой. Линейные трапы, несколько более производительны по свои характеристикам, кроме этого их удобно размещать в пристеночных зонах. А порой, внутренний объем парного или моечного отделения требует и таких решений.

Поплавковые и маятниковые трапы

Эти конструкции относятся к такому типу, как адаптивный сухой трап для бани. Выражение сухой гидрозатвор для бани не следует понимать буквально. Высота столба воды в нем не превышает 35 мм, что, однако, на порядок меньше таковой в вышерассмотренных классических кольцевых и линейных конструкциях. В чем же еще проявляются особенности таких трапов:

  • Поплавковый — перекрывает сечение сливной канализационной трубы массивным поплавком. В отсутствие воды в камере сильфона он опускается в постель под собственным весом, отсекая сообщение с канализационной трубой. При попадании в камеру воды поплавок, имеющий положительную плавучесть, всплывает с постели и открывает сечение слива;
  • Маятниковый — закрывает отверстие трубы вертикальными подпружиненными лепестками. Причем сила противодействия пружин рассчитана таким образом, что лепесток открывается под воздействием массы воды определенного объема.

Советы и рекомендации по эксплуатации

Для моек не используйте гофрированный сифон, несмотря на то, что эти трубы эластичны и компактно укладываются. Минус в том, что в изгибах гофры откладывается мусор, диаметр трубы уменьшается. Его целесообразно использовать для ванны.

Нежелательно воздействовать на гидрозатвор кипятком или горячим маслом — это приведет к трещинам в трубе и, как следствие, образованию протекания.

Для редко используемой сантехники обязательны только сухие гидрозатворы. Если присутствует действие холода на канализацию, не стоит использовать комбинированную поплавковую конструкцию. Современные сифоны изготавливают из полимерных материалов, они не гниют, легко устанавливаются, долго служат. Металлические изделия хромируют, чтобы противостоять коррозии.

Причиной появления запаха в помещении при правильно установленном гидравлическом оборудовании может быть разгерметизация сливных труб, длительно эксплуатируемая канализация, на стенке сосуда которой размножаются бактерии или срыв водной пробки. Для проверки герметичности оборудования необходимо зажженную свечу поднести к отверстию раковины или унитаза. Если пламя не колышется, разгерметизации нет и достаточно залить в канализацию дезинфицирующее средство.

Срыв пробки происходит, если диаметр канализационных труб небольшой, а объем сливаемой воды значительный. В трубах создается разность давлений и жидкость движется в обратном направлении. В этом случае достаточно на 2-3 минуты открыть кран, чтобы вода восстановила затвор в сифоне. Таким образом, проблема с запахом решится.

Виды: вертикальные и другие

В соответствии с вариантом подключения к канализационной системе различают горизонтальные и вертикальные типы сливных конструкций. Вторые более универсальны, подходят для установки в различных по площади помещениях. Для монтажа вертикальных устройств необходимо пространство.

Вертикальный Сифон McAlpine с сухим затвором ø50 мм полипропилен MRNRV50-PB. Фото Леруа Мерлен

Среди перечня выпускаемых сухих канализационных затворов различают в соответствии с типом конструкции три вида, которые отличаются собственными характеристиками и некоторыми особенностями:

1) Мембранные. Роль заслонки (клапана) в конструкциях данного типа выполняет подпружиненная мембрана. Принцип работы устройств следующий. Под напором воды пружина сжимается, мембрана открывается и вода беспрепятственно уходит в канализационную систему. Ослабление напора приводит мембрану в исходное положение, что и обеспечивает герметичность системы.

2) Поплавочные или поплавковые. Такой вид устройства по силам изготовить самостоятельно, в домашних условиях. Затворы данного типа являются комбинацией водного и сухого видов. Принцип действия устройства прост: если затвор заполнен водой, то поплавок находится на поверхности воды, т.е. располагается в плавучем состоянии, и не мешает отведению воды в канализацию. После того, как вода уходит, клапан опускается и происходит герметизация отверстия.

3) Маятниковые затворы оборудованы заслонкой, закрепленной в одной конкретной точке. При попадании потока воды на поверхность клапана от отклоняется от собственной оси и открывает пути для отведения жидкости в канализационную систему. Клапан возвращается в исходное положение под воздействием гравитационных сил.

4) С молекулярной памятью. Затворы данного вида нечасто упоминаются, являются высокотехнологическими устройствами, их стоимость значительно больше аналогов.

Затворы классифицируются также в соответствии с торговой маркой, производителем. Среди наиболее известных марок Tece, Viega, Hepvo, McAlpine. Модели данных брендов являются наиболее качественными вариантами изделий. Некоторые предприятия предлагают сухие сифоны для различных нужд, т.е. подходящие для установки в конструкции различных сантехнических приборов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
