Если в среднем, то система автополива газона на 10 соток требует около 5 тыс.л/сутки. Для 6 грядок протяженностью в 6 метров система капельного полива расходует приблизительно 500 л.

Чтобы самостоятельно установить систему полива, требуются навыки водопроводных и электромонтажных работ. Если их нет, то лучше доверить все специалисту. Можно воспользоваться следующей схемой установки и подключения системы автополива:

1. Разметить территорию прокладки трубопровода, оборудования, дренажных колодцев согласно схеме.

2. Выкопать по разметке траншеи. Для конструкции без слива глубина прокладки труб составляет менее 1м, для системы без слива – 30-40 см.

3. Разложить трубы в траншеях с соблюдением уклона и соединить.

4. Установить оборудование дренажных колодцев.

5. Подсоединить трубопровод к коллекторному узлу через электромагнитные клапаны.

6. Подсоединить насосное оборудование.

7. Соединить полностью систему автополива.

8. Проверить и запустить систему в пробном режиме с минимальным давлением насосной станции.
9. Подсоединить спринклеры к трубопроводу и еще раз проверить работу системы.

10. Засыпать грунтом траншеи, послойно утрамбовать.

Система полива позволяет быстро и качественно осуществлять орошение растений в открытом грунте и в теплицах. Чтобы выбрать лучшую конструкцию, необходимо ознакомиться с разновидностями дождевателей, лент полива и типом самой системы

При покупке также обращают внимание на диаметр и толщину ленты, производительность и шаг между капельницами

Основные технические моменты

Виды систем

Системы полива бывают трех типов.

Дождевальные

Как понятно из названия, полив осуществляется сверху, распыление воды происходит под определенным углом на ограниченном участке. Это одни из самых простых и легких в эксплуатации модели.

Внутрипочвенные

Вода поступает прямиком к корневой системе растений. Влага при таком типе полива не испаряется, поддерживается постоянный уровень увлажненности грунта. Минус – трудоемкий и затратный процесс установки насоса.

Капельный

Обеспечивается непрерывная подача воды в прикорневую зону культуры. Представлена в виде обычного трубопровода и капельницы, которая подводится к каждому растению.

Виды дождевателей

Существуют следующие разновидности дождевателей:

Статические – доджеватели с заданным углом и направлением распыления. Подойдут для полива вдоль аллей, зданий, ограждений.
Роторные – имеют заданный радиус распыления, вращаются вокруг своей оси за счет внутренней турбины.
Импульсные – как и роторные имеют определенный радиус распыления, вращаются за счет встроенного храпового механизма.

Разновидности лент полива

Выделяют 3-и разновидности лент полива:

Щелевая

Представляет собой ленту с прорезанными специальным лазером тонкими отверстиями, через которые влага поступает к культурам. Отличается равномерной подачей воды, простотой установки, надежностью, небольшой ценой, по сравнению с другими разновидностями лент. Минусы: большой риск засоров микроканалов, требуется усиленная система фильтрации.

Эммитерная

Состоит из плоских капельниц, которые вмонтированы в ленту на одинаковом расстоянии. Чем меньше шаг, тем выше стоимость самого приспособления. Характеризуется удобством в использовании, устойчива к засорению. Минусы: стоит дороже, чем другие типы лент.

Лабиринтная капельная

Одна из первых лент полива, пользуется спросом из-за низкой цены. Минусы: неравномерность увлажнения, сложность установки

Отдельное внимание при выборе уделяют толщины стенок капельной ленты

Системы орошения внутри грунта

Подача воды осуществляется в активный слой почвы непосредственно к корневой системе. Для этого прокладываются специальные увлажнители на глубину 10-50 см. К преимуществам внутригрунтовой системы подачи воды можно отнести уменьшение численности сорняков, поддержка влажности почвенного слоя и сохранение запасов из-за отсутствия испарения, минимальные корочные образования.

Итак, по типу подачи воды системы орошения внутри почвы бывают:

Вакуумные – влага поступает прямо к корням растений, имеют капиллярное увлажнение.
Низконапорные – влага распределяется по сети самотеком. Имеют капиллярно-гравитационное увлажнение.
Напорные – подача воды происходит за счет создания искусственного напора. Имеют капиллярно-гравитационное увлажнение.

Комплектующие элементы для капельного полива в теплице своими руками

Перед тем как сделать в теплице полив, следует подготовить все комплектующие элементы системы. Их закупка осуществляется на основании расчетов, которые выполняются согласно нарисованной схеме полива. Главными элементами системы полива в теплицах капельным путем своими руками являются шланги или ПВХ трубы, диаметр которых должен быть 10-16 мм, что обеспечит медленное поступление влаги к растениям. Изделия лучше выбирать непрозрачные, поскольку в них в результате воздействия солнечных лучей могут разрастаться водоросли.

Металлические элементы для данного варианта орошения не рекомендуется использовать, поскольку мелкие частицы ржавчины будут засорять сопла капельниц, что выведет систему из строя. Фитинги должны быть изготовлены только из первичного полиэтилена, это является залогом качественной продукции. Переработанный материал будет восприимчив к воздействию ультрафиолетового излучения и других агрессивных факторов.

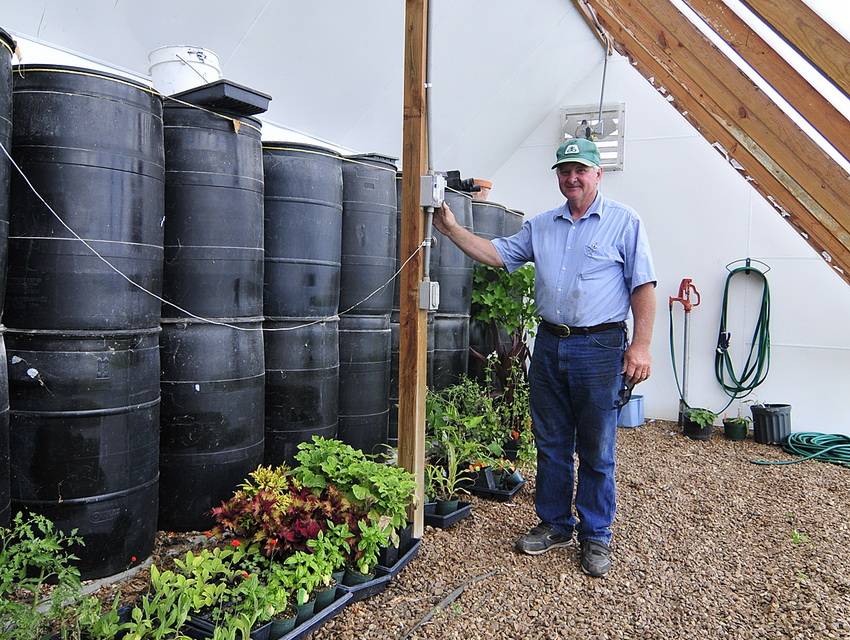

Удобный вариант расположения емкости — прямо в теплице.

На отводящие трубы монтируются регулируемые капельницы. Плотность стягивания можно варьировать с помощью прижимной пружины. Расход воды регулируется посредством верхнего колпачка. Если в теплице существует большой уклон поверхности, следует использовать компенсационный тип капельниц.

Можно приобрести полиэтиленовые капельные ленты со встроенными капельницами, напоминающими лабиринт, по которому поток воды направляется к корневой системе растения. Ленты выпускаются толщиной 0,127-0,381 мм. Срок их службы может не превысить одного сезона. Такие ленты обычно используют для орошения овощей с коротким вегетационным периодом. Для обычных грунтов достаточно изделий толщиной 0,2 мм, а для каменистых лучше приобрести ленты толщиной не менее 0,25 мм.

Более долговечными и прочными являются капельные трубы с наружными капельницами. Толщина стенки варьирует от 0,9 до 1,2 мм. Такие изделия выдерживают давление в 6 бар. Для монтажа капельниц в трубах необходимо выполнить отверстия с шагом 30 см.

Подсоединение отводящих трубок к магистральному шлангу системы.

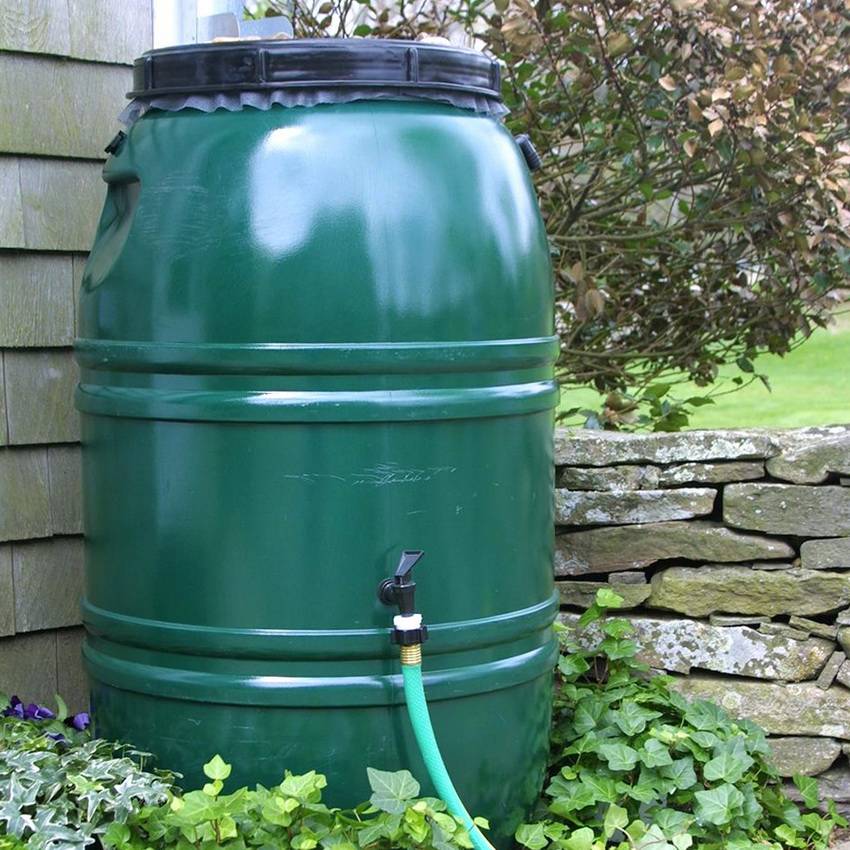

Помимо поливных и распределительных труб, следует приобрести бак емкостью не менее 200 л, насос с фильтром, стойки под капельницы-дозаторы, краны для регулировки интенсивности потока и перекрытия системы в определенных участках, паклю или фум-ленту для герметизации соединений, адаптеры, тройники, соединительные муфты, заглушки. Для обустройства автополива необходим контроллер или таймер.

Сервисное обслуживание системы с автополивом

Как любая сложная система, автополив требует регулярного сервисного обслуживания. Это продляет срок службы всей системы. Позволяет ее модернизировать с учетом разрастания сада, посадки новых растений и других изменений. Годовое сервисное обслуживание для участка площадью до 20 соток стоит около 16 тыс. рублей.

Самая ответственная процедура в сервисе полива – это консервация на зиму. Она осуществляется до наступления заморозков и заключается в достаточно длительной продувке (до 30–40 минут) сжатым воздухом всех линий системы. Продувка производится компрессором с рабочим давлением 6–8 бар без снятия дождевателей, капельниц и водозаборных колонок (у водозаборных колонок нужно снять только обратный клапан). Блоки распределения остаются в месте своего размещения. Клапаны блоков распределения и все вентили должны быть переведены в положение «открыто» (в ручном режиме). Из накопительной емкости должна быть полностью слита вода, а арматура обвязки (клапан-регулятор уровня воды в баке, фильтр) демонтирована и промыта. Люк накопительной емкости должен быть закрыт.

Насос необходимо демонтировать, слить из него воду, продуть сжатым воздухом. Хранить насос зимой необходимо в отапливаемом помещении.

Стоимость консервации системы автополива для участка до 20 соток – 7 тыс. рублей. На рынке так принято, что первый год действует гарантия и всю консервацию проводит фирма, которая монтировала систему автополива. Специалист в это же время может обучить заказчика или его представителя. Весной производится запуск системы автополива, проверяется ее работа, настраивается режим орошения. Запуск системы автополива для участка до 20 соток – 9 тыс. рублей.

Система автополива – необходимый компонент современного ландшафтного дизайна. Хорошая система работает незаметно, не привлекая к себе внимания, не доставляя хлопот ландшафтникам и их заказчикам, но обеспечивая необходимый для сада полив. Работайте в этом направлении только с надежными партнерами.

Контроллер и таймер для автоматической системы полива для огорода

Полив может быть полуавтоматизированным и полностью автоматизированным. Первый вариант предполагает установку таймеров автополива, которые представлены электрическими или электромеханическими устройствами, позволяющими задать продолжительность и частоту орошения.

Полностью автоматизированные системы автополива своими руками укомплектованы контроллером. Это так называемый мозг устройства, представленный мини-компьютером, благодаря которому работает вся система. На основании заданной программы контроллер управляет устройством, регулирует количество поливов и интенсивность напора, контролирует давление в сети и температуру воды. В него встроен датчик влажности, чутко реагирующий на дождь. При необходимости он автоматически отключает систему. Контроллер может быть установлен в доме и на улице.

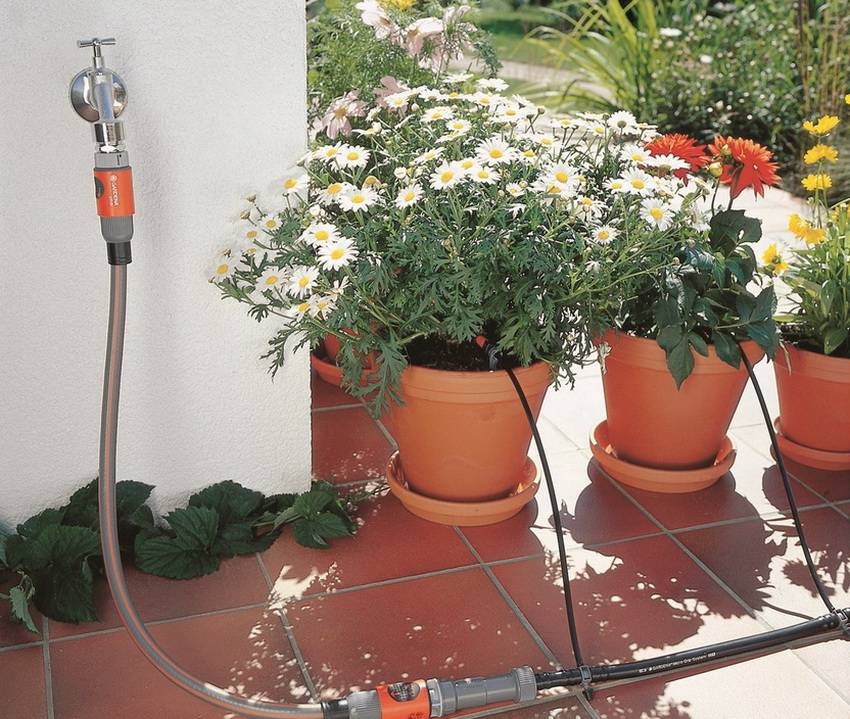

Автополив можно также использовать и для уличных растений в горшках

Многие современные контроллеры снабжены GSM-модулями, благодаря которым управление системой можно осуществлять с мобильного телефона. Таймеры и контроллеры имеют разное количество каналов. Для осуществления орошения однотипных растений, у которых одинаковый режим полива, достаточно устройств с одним каналом. Для разных вариантов орошения понадобятся многоканальные приборы.

Выбирая автоматику для системы полива, следует обратить внимание на тип элемента питания и автономность прибора. Большинство устройств используют несколько пальчиковых батареек или одну на 9 В

Все об организации капельного полива

Капельный полив в теплице из поликарбоната − мечта каждого дачника. Для воды обычно используют емкости большого объема (бочки из металла или пластика). Бочка (бак) – источник воды. Для лучшего прогрева воды и создания давления, бак нужно поднять над землей. Количество брусков (труб) необходимых для сооружения подставки под бак рассчитывают, исходя из размера бака (емкости) и высоты подъема его над землей. Рекомендованная высота для давления 0,2 атмосферы – 1 м либо 2 м.

Для создания автоматического капельного полив в теплице нужны трубы. По трубам вода из естественного водоема или центрального водопровода подается в бочку. Можно использовать трубы пластиковые или металлические. Выгоднее применять трубы из пластика, так как они не подвергаются коррозии, служат долго, легко монтируются.

В схему нужно обязательно включить систему очистки – фильтр для грубой очистки воды от механических примесей. Фильтр устанавливают на выходе из бочки, следом за шаровым краном. За фильтром нужно вмонтировать контроллер с электромеханическим клапаном. Благодаря контроллеру и клапану, автоматически будет производиться подача (отключение) воды.

Виды автополива

Перед тем, как заняться установкой системы, необходимо разобраться в их видах, чтобы подобрать оптимальный вариант для существующих условий на дачном участке.

Существует три основных вида автополива:

Дождевание. В этом случае распределение воды происходит с помощью специальных насадок в виде форсунок. Диаметр отверстий не более 2 мм. Сами форсунки расположены в верхней части теплицы, к ним подведены шланги, соединенные с источником воды. Автоматика предусматривает вращение форсунок вокруг своей оси для получения более равномерного разбрызгивания воды по всей площади теплицы. Дождевой автополив для теплицы из бочки с водой, стоящей внутри помещения, организуется проще всего. Как вариант, шланги подключают к внешнему резервуару с водой. Главный недостаток этого метода – попадание воды на листья растений, что приводит к появлению плесени и гнили на стеблях и, как следствие, потере урожая, поэтому метод дождевания подходит далеко не для каждой овощной культуры.
Внутрипочвенный полив. Более сложная и дорогая конструкция предполагает установку в больших тепличных хозяйствах, где в основной массе выращивают многолетние сельскохозяйственные культуры. Полив обеспечивается через систему пористых труб, проложенных в грунте, что позволяет доставить источник питания непосредственно к корням растений, минуя стебли и листья. Цена таких систем слишком высока и неоправданно для установки в частных хозяйствах.
Капельный полив. Самый популярный вариант орошения почвы водой. Капельные системы чаще всего можно встретить в частных теплицах на дачах и загородных участках. Этот метод основан на постепенном пропитывании грунта влагой, что позволяет исключить пересыхание почвы или ее чрезмерный залив. Вода поступает по системе шлангов непосредственно к корням растений, что сохраняет стебли и листья от попадания капель воды.

Капельные системы, в свою очередь, делятся на три разновидности:

неавтоматические. Этот вариант рассчитан на орошение до 60 кустов одновременно. Емкость с водой устанавливается на возвышении внутри теплицы, к ней присоединяется шланг, по которому происходит распределение воды под каждое растение. Такая система расходует примерно 3 литра в час, что позволяет постоянно поддерживать требуемый уровень влажности почвы. Включать и выключать систему, подливать воду в емкость, придется вручную;
полуавтоматические. В этом случае предусмотрена система настройки, которая включает орошение в нужное время. Большая емкость (до 200 л) может наполняться один-два раза в неделю;
автоматические. Эти системы полностью автономны и не требуют присутствия человека. Настройка осуществляется с помощью электронного контроллера, действующего на фотоэлементе. Этот прибор самостоятельно включает и выключает полив растений и наполняет емкость водой из независимого источника.

Порядок действий при разработке поливной системы своими руками

Сначала берете план участка в масштабе. Если его нет готового, рисуете на миллиметровке или большом листке в клетку. Наносите все постройки, грядки, крупные растения.

Разработка конфигурации

На плане рисуете зоны полива, источник воды, его расположение. Попутно прорисовываете как будет проходить магистральный трубопровод. Если собираетесь обрызгивать дождевателями, нарисуйте зоны их действия. Они должны перекрываться и неполитых участков быть не должно.

Если насаждения высажены рядами, использовать рациональнее капельный полив: расход воды намного меньше, как и стоимость оборудования. При разработке схемы с капельным орошением количество линий полива зависит от расстояния между рядами. На ряды, между которыми расстояние больше 40 см необходимо по одной линии на каждый. Если ряды расположены ближе 40 см, полив веду в междурядье и линий получается на одну меньше.

Разработка поливной системы своими руками

После того, как все участки нарисованы, определяетесь с длинной требуемых трубопроводов, считаете, сколько и каких точек раздачи воды у вас получилось, определяетесь с оборудованием — количеством труб, шлангов, тройников, капельниц, брызгалок, нужен или нет вам насос и редуктор, будет установлена емкость или нет, какая автоматика должна стоять и где. Вот после того, как все это уже продумано, вплоть до диаметров труб, фитингов и переходников, наступает практический этап. Оросительная система, нарисованная на бумаге начинает воплощаться на вашем участке.

Начинаем строить

Далее уже идут работы по строительству. И первое что нужно — определиться с тем, как прокладывать будете трубы. Есть два способа: проложить трубопровод поверху или закопать в траншею. По земле обычно укладывают на даче: тут полив сезонный и осенью его разбирают. Очень редко поливные системы на дачах оставляют на зиму: даже если оборудование выдержит зиму, могут ее попросту сломать или украсть.

При создании системы автоматического полива участка дома постоянного проживания, стараются все сделать как можно более незаметным, потому трубы закапывают. В этом случае выкапываются траншеи глубиной не менее 30 см. Этой глубины достаточно, чтобы трубы не повредились при земляных работах. Только не забудьте, что трубы, фитинги и другое оборудование, которое остается зимовать, должно переносить заморозку.

Один из этапов создания автоматического полива своими руками — земельные работы и укладка магистральных шлангов

От магистральных водопроводов отходят ответвления на полив. Все узлы и соединения желательно делать в лючках с крышками: именно в соединениях, тройниках и т.п. чаще всего происходят течи. Раскапывать всю траншею, чтобы найти место течи — не самое веселое занятие, а если все «проблемные места» заранее известны и относительно доступны, обслуживание становится легкой задачей.

При подземной прокладке магистральных трубопроводов места соединений устанавливайте в специальных боксах

Последний этап — в зависимости от выбранного способа полива в шланги устанавливаются устройства раздачи воды, все соединяется и тестируется.

Разновидности систем автоматического полива

На данный момент в частных и коммерческих теплицах наиболее широко практикуется три разновидности автоматического полива:

Дождевая;
Внутрипочвенная;
Капельная.

Каждый из этих типов имеет свои технические и эксплуатационные особенности. Достоинства и недостатки данных систем необходимо рассмотреть более подробно.

Автополив в теплице при помощи движущейся оросительной рампы

Дождевание

Полив методом дождевания может происходить как сверху, так и снизу. Однако для теплиц наиболее оптимальным является верхнее позиционирование системы трубопроводов. Для такого типа орошения характерны небольшое количество труб, которым необходим достаточно сильный напор. Сами распылители могут быть стационарно закрепленными или вращающимися, которые, несмотря на сложность устройства, обеспечивают более равномерное распределение влаги по площади теплицы. В последнем случае нужно меньше точек полива, однако такой способ может повреждать молодые побеги растений.

Устройство дождевального автоматического полива в теплице своими руками, на фото система с роторными вращающимися форсунками

Дождевальный способ полива имеет определенные недостатки:
Влага, попавшая на листья, в ясный солнечный день может причинить ожоги;
Значительно повышается трудоемкость процесса, после окончания полива необходимо стряхивать влагу с каждого растения;
Для разветвленных систем нужен очень большой напор воды, что приводит к необходимости приобретения дорогостоящих качественных труб и проведения тщательного монтажа;
Неэффективное использование воды, часть из которой испаряется и не доходит до корневой системы растений;
Становиться невозможно использовать систему полива для внесения в почву удобрений.

Стационарная дождевальная система автоматического полива в теплице из поликарбоната

Аэрозольная система полива в теплице (дренчерная)

Такая система полива относится к разновидности дождевальной. Для нее необходим еще более мощный двигатель, так как вода, доставляемая по трубам, проталкивается сквозь форсунки незначительного диаметра, оборудованные распылителями. Давление в трубопроводе при этом может составлять от30 до 50 бар.

Аэрозольное (туманное) орошение теплицы

Для устройства аэрозольного автополива в теплице своими руками зачастую используют дренчерные распылители, которые применяют в системах автоматического пожаротушения.

Дренчерная форсунка и результат ее срабатывания

Аэрозольная система полива для теплицы довольно специализирована. Она используется преимущественно при выращивании орхидей и других тропических растений, которые произрастают во влажных дождевых лесах. Может применяться при разведении рассады в грунте. Ее основными достоинствами являются:

Охлаждение теплицы – снижение тепловой нагрузки на саженцы;
Значительная экономия воды;
Предотвращение образования на поверхности грунта твердой «корочки», препятствующей аэрации почвы;
Более равномерное распределение влаги по теплице;
Возможность проведения быстрой и полной дезинфекции теплицы и растений.

Внутрипочвенная система полива

Такая система полива является наиболее трудоемкой при своем устройстве, кроме того она требует постоянного контроля и существенных знаний в мелиорации.

Устройство внутрипочвенного автополива в теплице своими руками, фото размещение перфорированной трубы на подкладке из геотекстиля

Однако такой способ имеет массу достоинств:

Незначительный расход воды;
Производится аэрация почвы – насыщение ее микропузырьками воздуха;
Влажность атмосферы в теплице остается стабильной и на довольно низком уровне. Это положительно сказывается на профилактике заболеваний связанных с гнилью.

Существуют менее трудозатратные гибридные способы устройства внутрипочвенного полива с использованием пластиковых бутылок.

Простые схемы для подземного полива

Капельная система полива

На данный момент она считается наиболее прогрессивной. Основными достоинствами являются:

Нет необходимости в сильном напоре воды;
Легкость внесения удобрений;
Вода доставляется «адресно» к корневой системе культурных растений, что снижает количество сорняков на участке;
На почве не образовывается корка, нет необходимости в частом рыхлении.

Устройство капельного полива в теплице своими руками, на видео процесс монтажа из подручных средств:

Устройство системы капельного орошения в теплице своими руками, на фото применение гофрированных труб

Схемы автоматической оросительной системы

В каждом конкретном случае схема устройства автополива индивидуальна. Вы можете составить её самостоятельно, предварительно изучив количество точек для орошения и составив собственные требования.

Если вы планируете вместе с поливом вносить удобрения, вам нужно предусмотреть в схеме узел для добавления питательных веществ. Минеральные и органические вещества будут полезны не только огородным культурам, но и цветникам с газонами.

Определитесь с количеством линий для полива – это поможет рассчитать длину шлангов и мощность насоса, который нужно приобрести. Что касается распылителей и капельниц, то их количество напрямую зависит от количества орошаемых растений.

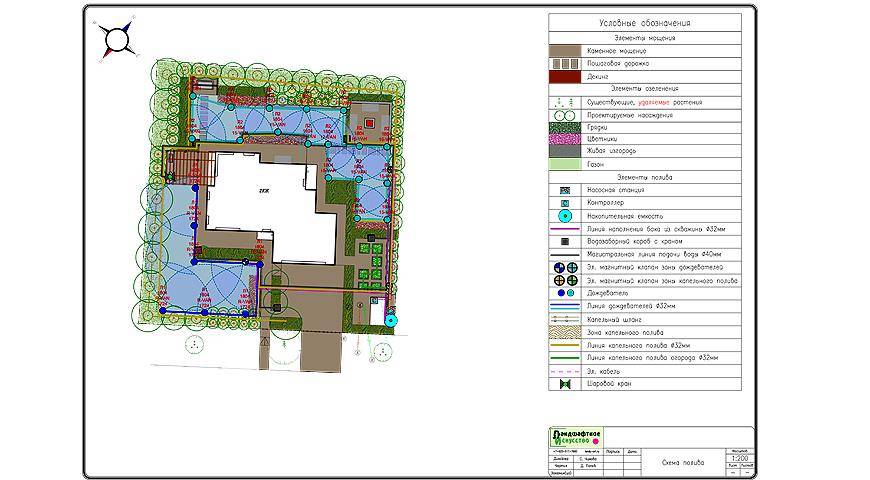

Примерная схема полива представлена на фото ниже:

ФОТО: russad.ruЭта система позволяет предусмотреть все нюансы полива

Разновидности системы

В зависимости от растений автополив имеет следующие разновидности:

капельный;
корневой;
дождевальный.

Капельный полив предназначен для подачи воды на поверхность грунта под растениями. Его можно часто увидеть на сельскохозяйственных полях или на клумбах с декоративными растениями. Корневой полив предназначен для подачи влаги прямо в грунте. Его в большей мере применяют для орошения садов или одиночных деревьев. Принцип подачи воды дождевального полива заключается в орошении земли методом разбрызгивания. Его название говорит само за себя. Дождевальный полив больше всего применяют в тех местах, где растения не боятся попадания влаги на них: газоны возле домов или отдельные овощные культуры.

Независимо от подачи воды на орошаемую поверхность, система для полива теплицы имеет множество преимуществ. Прежде всего, это экономия. Подача влаги в определенных пропорциях не только обеспечивает здоровый рост растений, но и экономит воду. Особенно это актуально, если вода на участке считается по счетчику.

https://youtube.com/watch?v=EAKArRKbtu0

Из негативных моментов можно отметить, только стоимость этой системы орошения.
