Самодельные септики — варианты конструкций
Самым простым решением проблемы отвода сточных вод из бани является покупка готового септика промышленного изготовления. Однако в некоторых случаях рациональнее и практичнее изготовить самодельный септик для бани, который будет справляться с задачей очистки стоков не менее качественно и эффективно.
Рассмотрим несколько вариантов таких сооружений, начиная с самых простых и наименее затратных:
Фильтрующая выгребная яма
Особенности устройства:
— Выкапывается котлован, на дно которого слоем в 40-50 см засыпается засыпка, состоящая из смеси гравия, песка и гальки.
— Стены укрепляются при помощи кирпича или бутового камня.
Плюсы:
— Простота в изготовлении.
— Минимум затрат на сооружение и достаточно высокая эффективность очистки стоков из бани при ее периодическом использовании.
Минусы:
— Не подходит для бань, оснащенных туалетом.
— Требует частой очистки и периодической замены дренирующего слоя.
Септик из автомобильных покрышек
Котлован под септик
Особенности устройства:
— Покрышки проходят предварительную подготовку – у них срезаются бортики.
— Ямы для септика выкапываются на расстоянии 2-3 м от бани. Их диаметр должен соответствовать диаметру используемых покрышек с напуском в 15 см. Глубина – в зависимости от предполагаемого расхода воды (рекомендуемая глубина порядка 2-3 метра).
Статья по теме: Чем отмыть напольную плитку после ремонта: кафель на полу, грунтовка для керамогранита, чистка и как мыть
— Дно первого котлована герметизируется с помощью глины или бетона, а дно второго котлована засыпается смесью песка и гравия для фильтрации.
— В яму укладываются покрышки, в местах стыков скрепляемые при помощи скоб из проволоки или пластиковых хомутов.
— В покрышках вырезаются отверстия для подвода трубопровода со стоками и для организации перелива между двумя камерами септика.
— К первому резервуару подводится канализационная труба 110 мм диаметром, которая укладывается ниже уровня промерзания грунта.
В подготовленные в покрышках отверстия подводятся трубы
— Из первого резервуара во второй ведет переливная труба.
— Котлован засыпается грунтом и глиной.
— Сверху укладывается лист железа или толстая доска, закрывающиеся грунтом.
Плюсы:
— Септик для бани из покрышек требует минимум расходов на монтаж и доставку составляющих.
— Возможность изготовления септика оптимального объема, за счет использования покрышек подходящего диаметра.
— Удобство в эксплуатации.
Минусы:
— Недостаточная герметичность конструкции.
— Не очень высокое качество очистки стоков.
Септик из еврокубов
Особенности устройства:
— Еврокубы (пластиковые емкости квадратной формы с объемом порядка тысячи литров) подготавливаются для дальнейшего использования. Для этого в их горловине монтируются тройники, а также делаются отверстия для соединительных и отводящих труб.
Подготовленные еврокубы с тройниками и вентиляцией
— Резервуары устанавливаются в предварительно вырытый котлован, ширина которого со всех сторон должна быть на 15 см шире ширины используемых емкостей. Читайте подробнее об устройстве септика из еврокубов своими руками без откачки.
— До засыпки септика баки должны быть заполнены водой, а промежуток между ними – бетонным раствором для придания конструкции дополнительной крепости. Для утепления септика сверху его необходимо укрыть пенопластом и затем засыпать землей. Трубы вентиляции при этом должны оставаться на поверхности.
Статья по теме: Как сделать изразцы своими руками – мастер-класс по изготовлению изразцовой плитки
— Производится установка дренажа из перфорированных труб диаметром 50 мм. Они укладываются в траншеи, засыпанные смесью песка и гравия.
Плюсы:
— Эффективность очистки.
— Долговечность и надежность.
Минусы:
— Относительная трудоемкость изготовления, связанная с бетонированием котлована.

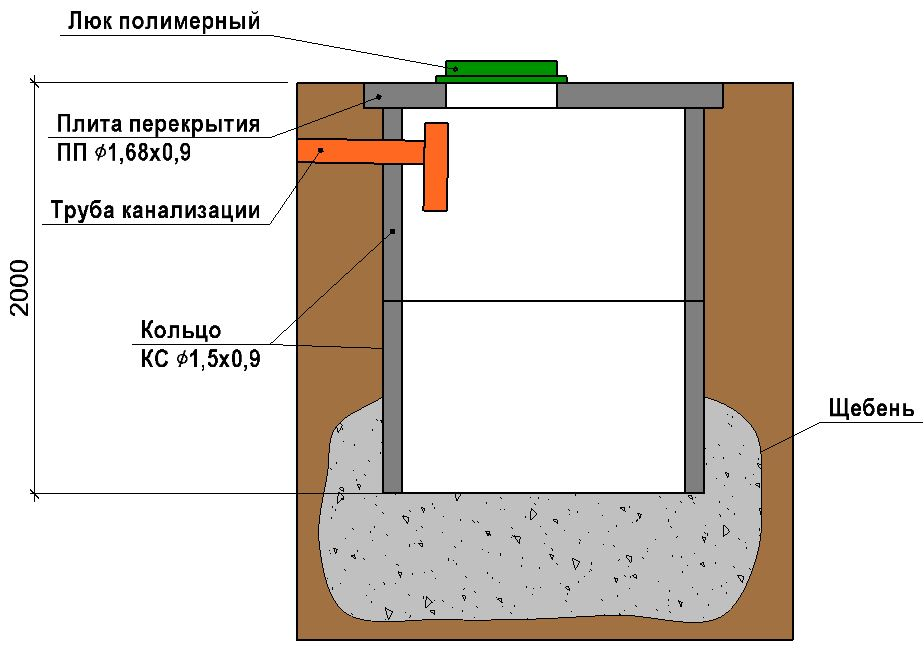

Септик из бетонных колец
По своему устройству эта конструкция напоминает колодец небольшой глубины.
Монтаж септика из железобетонных колец
Особенности устройства:
— Готовятся котлованы для двух резервуаров септика.
— Делается расчет необходимого количества колец с учетом уровня грунтовых вод и объема стоков.
— Камера из первого кольца оборудуется днищем, во второй вместо дна засыпается слой щебня толщиной 200-300 мм.
— Производится монтаж трубопроводов и крышки с люком.
Такой септик для бани из бетонных колец может быть однокамерным без дна. Аналогичным образом будет функционировать септик, изготовленный из пластиковых бочек.
Как обойтись без заводской емкости
Современные стройматериалы позволяют соорудить любую емкость для стоков. Недорогую и качественную систему можно сделать самостоятельно. Можно обустроить два типа системы канализации:
- Септик для бани без откачки;
- Закрытый отстойник.
Последний вариант исключает слив стоков в почву. Он нуждается в частом освобождении от воды. Альтернативой может служить установка колодца с дренажем. Так продукты жизнедеятельности человека опускаются на дно, а очищенная вода переходит в следующую емкость.
Если септик, который не откачивают, установлен неправильно, то он может загрязнять окружающую среду. Если все требования выдержаны, то такая конструкция станет очень удобной, не требуя каких-либо затрат.
Чтобы обустроить яму для слива воды, можно использовать септик для бани из бочки. Потребуется три штуки. Две из них будут отстойниками, третья — устройством для дренажа. Стоки из бани предполагают в своем составе только мыльную воду, из-за этого помощь ассенизаторской машины не потребуется.
Важно! Септик можно устанавливать, если уровень подземных вод ниже четырех метров.
Для установки септика для бани с туалетом применяют бочки из: пластика, железа и металла. Существуют различные виды, самым востребованным считается септик для бани из бочки 200 литров.
Многие люди в качестве септика используют пластиковые бочки. Они удобны и экономичны в плане расхода воды. Однако если на даче установлена стиральная машина или душ, то емкость не справится с перерабатываемым количеством воды. Эти конструкции удобны тем, что позволяют увеличивать объем канализации. Нужно лишь добавить недостающее число бочек.
Решили сделать септик для бани без откачки? Какой же материал выбрать? Для этого подойдет кирпич и еврокубы, заливной бетон и кольца из этого же материала. Кирпич лучше взять клинкерный, из всех видов он самый устойчивый к агрессивной среде.
Форма конструкции может быть круглой или прямоугольной. Нужно обязательно позаботиться о гидроизоляции. Для этого используют специальную мастику. Внутри применяется цементный раствор.
Септик для бани из бетона — более выгодная конструкция. На ее основании обустраивается армостяжка из песка и цемента, затем монтируется опалубка из фанеры или досок, и заливается раствор.
Септик из бетонных колец установить без помощи спецтехники не получится. Это более дорогостоящий способ.
При укладке бетонных колец в котловане сооружают основание из бетона.
Следующий этап — монтаж бетонных колец. Конструкцию укрепляют раствором из песка и цемента
Вопросу герметичности уделяют должное внимание
Правильное применение приямка
Устрйство полов в бане.
На территориях с почвой, которая плохо пропускает воду, целесообразнее всего устраивать систему с приямком для отвода стоков. В данный приямок, который изготавливают из водостойкого материала, будет собираться вся отводимая жидкость, после чего по трубке она будет перемещаться за границы территории.
Предлагаем ознакомиться Септик росток дачный 1500л схема монтажа
В процессе сооружения приямка следует предусмотреть монтаж затвора, который сможет исключить попадание в баню посторонних запахов. Для этого понадобится выполнить следующие действия:
Вход в приямок трубки, которая будет сливать сточные воды, надо устраивать на высоте 10 см над дном.
Пластинку надо устанавливать под трубкой, при этом в нижней части ее фиксировать не нужно.
Важно оставить расстояние в несколько сантиметров от нижней части приямка до пластинки, чтобы образовался затвор.
Если есть надобность, к системе можно подсоединить санузел, однако это можно сделать лишь при условии нечастой его эксплуатации.
Строим септик сами
Септик своими руками можно соорудить из разных материалов. Это могут быть бетонные кольца, старые автомобильные покрышки больших размеров, еврокубы. Некоторые создают септики даже из старых металлических бочек или выкладывают вручную из кирпича.
Схема септика из автомобильных покрышек
Очень часто владельцы приусадебных участков создают септик именно из кирпича, несмотря на то, что здесь следует обладать некоторыми навыками формирования правильной кладки, а сроки сооружения этой конструкции будут достаточно большими.
Септик из кирпича
Достоинства постройки септика из кирпича:
- относительно небольшая стоимость материала;
- доступность материала (можно использовать кирпич, бывший в употреблении);
- относительная легкость монтажа;
- возможность легко проложить трубы;
- имеется несколько вариантов постройки (т. е. септик может иметь разную форму, которую ему легко придать, работая с материалом);
- построить этот вариант септика можно без помощи сторонних лиц.
Круглый септик из кирпича
Квадратный фильтрационный колодец из кирпича
Недостатки постройки кирпичного септика:
- герметичность устройства невысока;
- для камер-отстойников необходимо делать гидроизоляцию;
- долгий период стройки.
Инструкция по установке септика своими руками
Как самостоятельно оборудовать систему очистки сточных вод при наличии и отсутствии в бане туалета, рассмотрим более детально.
Для бани без туалета
Сток для бани, в которой нет санузла, включает фрагменты эпидермиса, мыльные составы, листья веников и частички жира. Это дает возможность монтировать септик без откачки.
Принцип его установки:
- роют выгребную яму. Глубина — ниже фундамента;
- дно устилают песком;
- второй слой — гравий или щебень. Толщина настила — не менее полуметра;
- помещают резервуар с канализационной трубой;
- накрывают сооружение крышкой;
- засыпают грунтом.
Для бани с туалетом без откачки
Кроме воды, баня с туалетом на выходе дает фрагменты жизнедеятельности человека. Для качественной очистки стоков нужна надежная система. Выбирайте двух, трех камерные конструкции или сооружения на две секции.
Многокамерные устройства характеризуются наличием нескольких стационарных резервуаров.
Двухсекционные имеют одну емкость, которая разделена на отсеки специальными перегородками. Обе системы функционируют одинаково.
В первой камере или секции воды отстаиваются отходы и фрагменты жизнедеятельности оседают. На дне формируется слой ила. Плотные маслянистые соединения уходят вверх и образуют плотную пленку.
Читайте еще: 6 причин, почему осенью удобнее всего устанавливать септик
Очищенная жидкость перетекает в следующую емкость. Там она отстаивается повторно, дополнительно фильтруется.
Инструкция по установке:
- роют два котлована — в первом — оборудуют отстойник, во втором — дренажный колодец;
- отстойник обрабатывают герметиком — протечек быть не должно;
- помещают внутрь резервуар;
- систему накрывают крышкой.
Второй резервуар, который выполняет функцию колодца, монтируют по той же схеме.
Хорошая баня на даче — это не только удовольствие, но и здоровье. Для комфортного и безопасного пользования установите септик — сооружение решит проблему водоотвода. Как и из чего можно сделать конструкцию своими руками, какие моменты необходимо учитывать при проектировке — было рассмотрено в данной статье.
Разновидности септиков
Приобрести фабричный готовый септик для отвода ассенизационных стоков – наиболее простое решение для дачного участка. Тем не менее, зачастую изготовленная самостоятельно выгребная яма справляется с задачей очистки и накопления стоков намного лучше и эффективнее, к тому же сооружение такой конструкции обойдется намного дешевле.
Далее приведем несколько простых конструкций, которые на наш взгляд, оптимально подойдут для бани на даче.
Септик из пластиковой бочки
Однокамерный дренажный септик.
Приобретается бочка требуемого размера (обычно 200 л). По всей ее поверхности высверливаются отверстия на одинаковом расстоянии друг от друга. Выкапывается яма больше изделия по глубине на 80 см, и диаметру на 60 см.
В дно бочки монтируется патрубок. Главное соблюсти герметизацию соединения патрубка с бочкой. Дно котлована устилается песком и утрамбовывается (хорошо пролить его водой), после засыпается смесью из песка, гравия, щебня.
На готовое дно устанавливается бочка, дном с патрубком кверху.
Изделие оборачивается геотканью, чтобы избежать забивания отверстий. Оставшееся место, вокруг бочки, засыпается природным фильтром до патрубка. Производится подсоединение трубы. Сверху засыпается грунтом и обкладывается дерном.
Основные разновидности септиков
Основных разновидностей готовых и самодельных септиков 2:
- 1) Однокамерный;
- 2) Двухкамерный.
Однокамерный септик оптимален для установки в бане без туалета, где стоки – это вода с растворенными мыльными веществами, частичками ороговевшей кожи, волос. Он представляет собой колодец без дна, работающий по принципу фильтра: существенные загрязнения остаются на поверхности, а очищенная вода уходит в грунт. Стенки такого устройства могут быть сделаны из автомобильных покрышек, бетонных колец, пластиковых бочек.
Двухкамерный септик для бани с туалетом просто незаменим. Однокамерный в данном случае не подойдет. Конструкцию двухкамерного колодца составляют:
- Первый отсек, в котором происходит механическая очистка воды от крупных загрязнений. Затем вода попадает во второй отсек.
- Вторая камера – отстойник. Здесь происходит доочистка воды. Открытое дно работает по тому же принципу, что однокамерный колодец: жидкость фильтруется щебнем и грунтом. Это септик для бани без откачки, то есть удаление жидкости ассенизаторской машиной не потребуется.
Еврокубы для септика
Для устройства самодельных септиков часто используют еврокубы — пластиковые емкости объемом в тысячу литров.
Чтобы еврокуб качественно выполнял свои функции, его необходимо подготовить:
- В горловину, расположенную в верхней части куба, устанавливают тройник.
- На торце резервуара, на расстоянии 25 см от верхней грани емкости, сделать отверстие для входной подводящей трубы.
- В верхней горизонтальной части вырезается отверстие для вентиляционной трубы, которую затем соединяют с тройником.
- Если устанавливается два резервуара, то их надо соединить. Для этого делают отверстие для соединительных труб. В первой емкости отверстие прорезается на 20 см ниже подводящей трубы. Второй резервуар располагают ниже первого.
- После подготовки емкости соединяют друг с другом трубами и закрепляют арматурой.
- Во втором резервуаре на 30 см ниже верхней грани делают отверстие для выводящей трубы.
Все соединения конструкции тщательно смазать герметиком, после чего приступить к подготовке котлована.
Конструктивные особенности септиков для бани
Прежде всего, выбор подходящей конструкции септика зависит от важного параметра – от того, есть ли в бане санузел. Это можно объяснить тем, что сточные воды в бане, не оборудованной санитарным узлом, имеют жидкую консистенцию с минимальным количеством загрязнений
Тогда септики для бани без санузла не требуют дополнительной установки фильтрующей системы. Верное решение – построить колодец из бетонных колец без дна с септической гравийно-щебеночной подушкой в качестве надежного донного фильтра
Это можно объяснить тем, что сточные воды в бане, не оборудованной санитарным узлом, имеют жидкую консистенцию с минимальным количеством загрязнений. Тогда септики для бани без санузла не требуют дополнительной установки фильтрующей системы. Верное решение – построить колодец из бетонных колец без дна с септической гравийно-щебеночной подушкой в качестве надежного донного фильтра.
Если планируется обустроить септик для бани с туалетом, тогда рекомендуется выбрать многосекционную фильтрующую установку. Первая секция герметична и предназначается для сбора фекальных отходов, остальные секции – для качественной фильтрации.
Самый простой и доступный вариант для домашнего изготовления – септик для бани из бетонных колец, обладающий массой преимуществ. К ним относятся простота установки, доступная стоимость расходных материалов, отсутствие необходимости постоянной чистки и дезинфекции. Единственный недостаток сооружения – низкий уровень очистки стоков.
Домашние сооружения для очистки можно изготовить из доступных материалов:
- Емкостей из ПВХ (бочек, контейнеров) с небольшими фильтрационными отверстиями в днище. Такой материал можно использовать при поверхностном залегании вод в подвижных грунтах.
- Емкостей из металла без днища. Они используются для обустройства отстойника в песчаниках с высоким УГВ (уровнем грунтовых вод).
- Колец из монолитного железобетона, которые подходят для возведения питьевых и технических колодцев.
- Колесных шин от грузовых автомобилей, а также еврокубов из пластика и акрила. Они применяются для строительства септиков с низким уровнем залегания водоносного слоя на песчаниках.
Изготовление
Если был выбран вариант самостоятельного изготовления септика, нужно изучить этапы проведения работ. Рекомендуется заранее составить чертеж будущей конструкции, подготовить расходники, инструменты.
Подготовка и проектирование
Чтобы правильно расположить вертикальный сливной канал, нужно нарисовать чертеж всего участка. На нем следует указать расстояние до каждого объекта, постройки, крупного дерева. Подобрать место.
Лопатами вырыть котлован под септик. Чем больше его глубина — тем лучше. При выборе глубины нужно учитывать высоту залегания грунтовых вод.
Инструменты и материалы
Для проведения работ следует подготовить:
- бетономешалку, доски, рейки;
- шуруповерт, молоток, гвоздодер;
- строительный уровень;
- арматуру, два металлических люка;
- штыковую, совковую лопату;
- ведра, кирпичи.
Дополнительно понадобится цемент, песок, гравий.
Опалубка
Прежде чем начинать замешивать цементный раствор, требуется собрать деревянную опалубку, в которую он будет заливаться. Выполнение работ:
Сколотить общую опалубку из деревянных щитов. Разделить деревянную конструкцию на две секции отдельной перегородкой. С помощью толстых брусьев сделать распорки, которые будут удерживать конструкцию при заливке, застывании цементного раствора.
Чтобы увеличить надежность опалубки, между деревянными щитами рекомендуется закрепить арматуру.
Заливка бетоном
После сборки опалубки, можно приступать к замешиванию цементного раствора. Для этого нужно смешать 3 компонента:
- 2 части гравия;
- 1 часть цемента;
- 2 части песка.
Когда смесь будет готова, к ней нужно добавить небольшое количество воды, тщательно перемешать. Заливается раствор одним разом или в несколько этапов. Второй вариант актуален для тех ситуаций, когда глубина септика большая, а опалубки до самого верха не хватает.
Перекрытие
Когда основной каркас септика застынет, нужно сделать верхнее перекрытие с люками. Для этого требуется выполнить несколько действий:
Собрать опалубку для перекрытия из досок. Связать металлическую сетку из арматуры, закрепить ее поверх деревянного основания. Замешать цементный раствор, залить его.
Останется установить люки на оба отверстия в перекрытии, дождаться высыхания цементного раствора. Когда самодельный септик будет готов, можно засыпать конструкцию землей. Нужно оставить два люка для свободного доступа.
Какой объем нужен?
Итак, чтобы определиться, каких размеров строить септик, следует посчитать объемы стоков в сутки
При этом важно учитывать их в трехкратном размере. Поэтому объемы конструкции можно высчитать по стандартной схеме (например, на 3 человек)
К примеру, объем стоков составляет 100 л/день при условии, что баней воспользовались все трое. Это число умножается на 3, получается 300 л. Это 0,3 м3. При этом для полной очистки вода в септике должна находиться не менее 14 суток. Тогда 0,3 умножается на 14, получается 4,2 м3. Так как баней пользуются не каждый день, то такие объемы наберутся не скоро. Поэтому септик может иметь меньшие габариты.
Санитарные нормы
Прежде чем начинать установку септика на дачном участке, нужно изучить санитарные нормы, подобрать местность, мощность установки. Если что-то пойдет не так, можно отравить почву отходами, навредить людям, которые проживают на прилегающей территории.
Мощность
Мощность септика — это его габариты. Чтобы рассчитать какого размера должна быть конструкция, нужно выполнить несколько действий:
- В среднем после трех человек стекает 100 литров воды.
- Это число необходимо умножить на 3. Получившиеся 300 литров переводятся в м3. Этого объема достаточно на 1 день.
- Нужно учитывать, что вода должна отстояться 14 дней для полной очистки.
Оптимальный объем камеры на 3 человек — 4 м3.
Расположение
Расположение нужно выбирать, зависимо от типа окружающих построек, растений:
- плодовых деревьев — 3 метра;
- заборов — 3 метра;
- жилых домов — 5 метров;
- ручья, пруда — 10 метров;
- скважин — 25 метров;
- водохранилищ — 30 метров;
- колодцев — 50 метров;
- очистных сооружений — 5 метров.
Рекомендуется заранее начертить схему расположения основных объектов на территории участка, продумать расположение септика.
Место для слива жидкости
Существует несколько вариантов для места слива отработанной жидкости:
- на неровности рельефа;
- в почву;
- в водоем.
Вода должна пройти длительную фильтрацию, чтобы очиститься от любого мусора, вредных веществ.
Канализация дренажного типа
Здесь есть определенные нюансы, которые важно учесть в процессе выполнения работ. В первую очередь необходимо определиться с основополагающими моментами:
- Как необходимо осуществлять отвод слива?
- Как глубоко промерзает почва на участке?
- Какой на вашем участке грунт? Хорошо ли он пропускает воду?
- Будет ли в бане дополнительно установлен санузел?
- Где следует расположить дренажную яму?
- Насколько система будет функциональна?
- Сколько посетителей ожидается в бане?
Если баня рассчитана на небольшое число посетителей, тогда идеально подойдет банная канализация дренажного типа.
Этапы создания канализации в бане
Пошаговое руководство по монтажу этой системы водоотведения:
- Рядом с баней выкапывает дренажный колодец. Размеры колодца должны быть примерно метр на метр, но если баня рассчитана на большое число гостей, тогда размеры колодца должны быть увеличены. Следует также учитывать степень промерзания грунта в том месте, где находится баня. В том случае, если глубина промерзания достигает примерно 60-70 см или более, тогда яма для колодца должна иметь глубину не менее полутора метров.
- Дно ямы, грунт около фундамента бани, а также траншею следует гидроизолировать путем укладки слоя глиняного раствора толщиной 10 сантиметров с некоторым уклоном в сторону стока воды. Необходимо хорошо загладить разровнять глину и придать траншее форму лотка.
- Канализационный колодец необходимо засыпать керамзитом, щебнем, гравием с песком либо другим материалом, имеющим дренажные свойства. Слой дренажа должен быть примерно 0,5 метра толщиной, то есть несколько выше линии промерзания грунта.
- Оставшаяся часть колодца засыпается землей, которая плотно утрамбовывается.
- Также необходимо хорошо утеплить трубу, чтобы он не замерзала зимой.
Если у вас на участке грунт песчаный, вместо колодца можно выкопать горизонтальную дренажную подушку для приема канализационных стоков. Для этого требуется вырыть траншею длиной 1 метр, шириной около 30 см и глубиной до метра.
Траншея засыпается щебнем или другим дренажом высотой около 20 см, а сверху необходимо засыпать грунт. Затем сливная труба выводится прямо на подушку.
