Щелевое проветривание в окнах

Пример установки клапана без фрезеровки

Монтаж приточной вентиляции без перфорации створки занимает немного времени и не требует особых навыков.

Из инструментов понадобятся:

• канцелярский нож;
• шуруповерт или отвертка;
• линейка.

Необходимые составляющие клапана поставляются в комплекте с «приточником».

Стандартный набор включает:

• клапан;
• один длинный и два коротких уплотнителя;
• заглушки для фиксации устройства;
• саморезы.

Для начала надо определить место размещения клапана и отметить его карандашом. Оптимально – установить прибор по центру створки.

Если створка слишком узкая, то «приточник» надо сместить немного в сторону, чтоб клапан не перекрыл оконную фурнитуру

В отмеченных точках острым ножом сделать надрезы и вынуть уплотнитель из паза.

Для установки клапана в открытый паз разместить крепежные дюбеля – один посередине и два по краям. Снять защитную пленку с клеевой ленты и прикрепить прибор в нужном положении.

Клапан крепится к профилю саморезами, которые вкручиваются в установленные дюбели через отверстия «приточника». Вместо типового уплотнителя установить маленькие уплотнители из комплекта

На раме тоже потребуется заменить уплотнитель на более узкий, чтобы клапан смог пропускать поток воздуха. Внесенные изменения не повлияют на работоспособность створки.

В завершении установки необходимо отрегулировать клапан, изменяя положение движка. Правое положение – наибольший приток воздуха, левое – закрытие щели

Если установка приточного устройства на пластиковое окно не привела к ожидаемым результатам, вентиляция в квартире требует серьезной модернизации. Рекомендуем ознакомиться со способами регулярного обеспечения квартиры свежим воздухом.

Оконный проветриватель Вентс ПО 400

Украинская модель Вентс пользуется спросом у населения за относительно низкую цену и стабильность. Механическое приточное устройство разработано для постоянной подачи свежего воздуха в квартиры, офисы, кафе, технические помещения. Компактные габариты позволяют установку на пластиковые рамы любого размера.

Оконный проветриватель Вентс ПО 400

Проветриватель Вентс имеет внутреннюю и наружную часть. Изнутри корпус представляет собой регулируемую решетку. Она имеет 4 положения. С помощью ручки меняются направление и объем воздушного потока. За ней располагается фильтр, который:

• очищает уличный воздух от грязи;
• удерживает лишнюю влагу;
• приглушает шум.

Вентиляционный канал, установленный в оконную щель, служит входным отверстием свежему воздуху. Наружную часть составляет козырек и москитная сетка. Устройство обеспечивает максимальный приток воздуха 20 – 40 м3/ч.

Особенностью ПО 400 является зависимость от принудительной вытяжки, особенно в городских квартирах. Монтируется клапан в верхнюю часть рамы. Возможна самостоятельная установка.

Установка микропроветривания на пластиковые окна

Самостоятельно монтировать лучше гребенку или климатический клапан. В первом случае порядок действий следующий:

• с пластикового окна снимается ручка;
• там, где будет крепление прикладывается фиксирующий щиток;
• прикручивается ручка;
• по закрепленному штоку, отмечается положение гребенки;
• ограничитель прикручивается по отмеченным точкам.

Для клапана схема работы будет другой:

• на верхней половине окна срезается уплотнитель на длину корпуса клапана;
• в освободившееся место прикладывается и прикручивается саморезами клапан;
• срезается уплотнитель на раме напротив приспособления (после чего его нужно убрать), и на его место вставляется аналог из комплекта клапана.

Оба варианта монтажа занимают минуты. При желании даже можно сделать самодельное устройство наподобие гребенки.

Способы организации

О рганизовать щелевое проветривание можно 4 способами:

1. Установка гребенки (фурнитура, докупается и устанавливается отдельно).
2. Установка оконного клапана (фурнитура, докупается и устанавливается отдельно).
3. Через режим щелевого проветривания на пластиковых окнах (если он предусмотрен — ничего покупать и устанавливать не придется).
4. Через отверстия в оконном профиле.

Ниже рассмотрим каждый вариант более подробно.

Гребенка (+видео по установке своими руками)

Гребенка (ограничитель открывания, фиксатор) — планка с выемками , которая крепится между рамой и ручкой на створке. Это приспособление не позволяет створке открываться или закрываться, фиксируя ее на выбранном расстоянии.

Регулирование ступенчатое (чаще всего — трехступенчатое или четырехступенчатое). То есть хозяин может регулировать степень открытия рамы.

О сновные сведения:

1. Сколько стоит: 150-300 рублей.
2. Сколько воздуха пропустит: достаточно для дыхания 1-3 человек, даже на самом первом делении (когда створка открыта минимально).
3. Когда стоит выбирать: устройство стоит использовать, если не т режима щелевого проветривания, а клапан вы не сможете установить самостоятельно, и не хотите платить специалистам.

Подробнее про (виды, производителей, расценки, способы установки) можно почитать отдельно.

Оконный клапан (+видео с принципом работы)

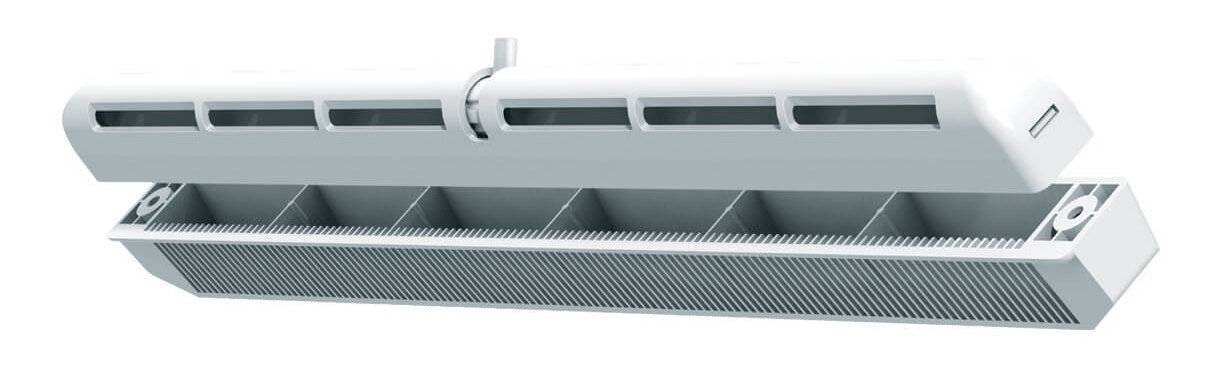

Оконный клапан — плоский корпус с отверстием и фильтром-шумоглушителем, который врезается в раму. Через клапан воздух может свободно поступать с улицы в квартиру естественным способом.

Если при микропроветривании и использовании гребенки створка открывается (пускай и совсем немного), то клапан обеспечивает приток при полностью закрытом окне. Некоторые модели можно отрегулировать — у них есть регулятор для изменения сечения отверстия. То есть клапан можно закрыть полностью, либо прикрыть (актуально зимой, в сильные морозы).

Основные сведения:

1. Сколько стоит: от 1000 рублей.
2. Сколько воздуха пропустит: в среднем 10-40 м³/ч
3. Когда стоит выбирать: если хочется сохранить максимальную шумоизоляцию (к примеру, если под окнами — оживленная дорога).

Подробнее про (производителей, расценки, способ установки) можно почитать отдельно.

Окно с щелевым проветриванием (+видео)

Самый удачный вариант — если микрощелевое проветривание предусмотрено в окне.

Если вы собираетесь менять окна — про этот механизм стоит спросить у продавца. Если окна уже стоят — можно проверить, есть ли в них такая функция. Для этого необходимо повернуть ручку на 45 º . Если она повернется и зафиксируется в таком положении — режим микропроветривания есть.

В таком режиме окно не закрывается полностью: между рамой и створкой остается небольшая (в 3-5 мм) щель, через которую воздух попадает внутрь.

Основные сведения:

1. Сколько стоит: если в ваших окнах есть такой режим — нисколько. Если покупаете новое окно — фурнитура с микропроветриванием будет стоить на 1000-2000 лишних рублей к «обычной» стоимости.
2. Сколько воздуха пропустит: щель шириной в 3-5 мм может пропустить в среднем около 30-50 м³/ч. Цифры очень примерные, и зависят от высоты рамы и мощности вытяжной вентиляции.
3. Когда стоит выбирать: если вы собираетесь менять окна.

Среди главных преимуществ такой функции выделяют:

1. Постоянный воздухообмен в помещениях, даже при неблагоприятных погодных условиях. Минусовая температура или сильный ветер не позволяют открыть окна без дискомфорта обитателям даже на несколько минут. Функция проветривания обеспечит возможность притока воздуха без сквозняков.
2. Борьба с конденсатом. Микропроветривание незаменимо в стеклопакетах на кухне. Интенсивная эксплуатация мультиварки, плиты или духового шкафа приводят к образованию пара в воздухе и конденсата на поверхностях. Без непрерывного проветривания капельки воды могут стать благодатной средой для роста плесени.
3. Гигиеничность воздуха. Поступление свежего воздуха в комнате позволяет снижать концентрацию вредных микроорганизмов и болезнетворных бактерий.
4. Сохранение тепла в доме в зимнее время. По замерам специалистов, микропроветривание окна имеет среднюю интенсивность не более 12–15 куб. метров в час. Это практически не влияет на температуру в доме, за несколько часов она может снизиться всего на полградуса.

Что дает функция микропроветривания

• Свежий воздух без сквозняков и холода . Комнату можно проветривать даже зимой, а летом оставлять микропроветривание на ночь и спать в прохладе, не боясь, что продует.
• Воздухообмен помогает сохранить картины, мебель, книги и отделку. Например, легче клеить обои – они не отклеиваются, так как нет высокой влажности и резких перепадов температур.
• Не запотевают окна, не сыреют стены . Отличная защита от появления плесени и грибка.
• Гигиеничный, приятный микроклимат в доме . Воздух в замкнутом пространстве не очищается от бактерий и вирусов.
• В квартиру не попадает дождь, снег, пыль.

Для второго и третьего варианта проветривания есть еще одно важное преимущество: закрытое окно – защита от воров. Даже при наличии щели (или открытого вентиляционного клапана) окно закрыто, потому что работает зацепление в механизме привода

Взломать его сложно, как и закрытое окно.

Как выбрать оконный проветриватель

К сожалению, не все модели зарекомендовали безупречную работу. Одни в сильный мороз покрываются льдом. Другие не работают без принудительной вентиляции. У третьих не хватает мощности. Чтобы устройство оправдало надежды, надо правильно выбрать модель.

Главные критерии выбора:

• конструкция;
• принцип работы;
• комплектация проветривателя (обитателям мегаполиса, жителям неблагополучных экологических районов рекомендуются дополнительные фильтры, звуковые мембраны и т. д.);
• пропускная способность – зависит от объема помещения, количества проживающих человек;
• материал изготовления – металлические решетки промерзают.

При покупке обращайте внимание на производителя проветривателя, модели которых получили наибольшее одобрение покупателей

Теги

AUBIДвухсторонняя ручка на балконную дверьвзлом пластиковых оконвпаянный уплотнительгерметик для пластиковых окондетский замокдует из окназаклинила балконная дверьзаклинила ручка окназамена фурнитуры окназащита от детейзимний режимкак выбрать пластиковые окнакогда ставить окнаконденсат на окнахкоэкструдированный уплотнительмоскитные сеткинастройка пластиковых оконне закрывается балконная дверьокно проселооконные историипластиковые окна свистятплачут пластиковые окнаплохо закрывается окнопровисла балконная пластиковая дверьпродувание пластиковых оконрегулировка пластиковых оконрегулировка фурнитурыручки с ключомскрипит балконная дверьсмазка пластиковых оконтекут окнауплотнительная резинаустановка окон пвхутепление оконуход за уплотнителемшумоизоляция окон пвх

Когда нужно микропроветривание

Случай 1. Старые дома без приточной вентиляции.

Микропроветривание нужно в квартире, доме, офисе, где нет приточной вентиляции и установлены пластиковые или алюминиевые окна. В такой ситуации помещение как бы запечатано – вытяжка только вытягивает воздух, окно ничего не пропускает. Именно микропроветривание обеспечит приток свежего воздуха.

В «сталинках» и «хрущевках» изначально ставили деревянные окна. И расчет был такой: воздух вытягивается через вентиляцию в кухне, ванной и туалете, а приток будет осуществляться через щели в оконной раме (как их называли — «естественные неплотности в окнах»). За последние 10-15 лет хозяева поубирали старые сифонящие окна и поставили современные, а они абсолютно герметичны, плюс слабая вытяжка. В итоге получилась у жильцов дилемма: или душно/влажно при полной герметичности, или шумно, если открыть окно для проветривания.

Случай 2. Зима и лето, когда в комнате жарко и душно.

В холодное время года невозможно открывать окна настежь – в доме сразу станет холодно. Однако проветривать помещение нужно, иначе из-за высокой концентрации углекислого газа у человека возникнет сонливость, чувство усталости, головная боль.

Летом микропроветривание отлично заменяет кондиционер: можно оставить зазор на ночь – ведь небольшая щель гораздо безопаснее, чем распахнутое настежь окно.

Случай 3. Кухня и другие помещения с высокой влажностью.

Микропроветривание дает свежий воздух, обеспечивает нормальную влажность, предотвращает духоту и запотевание стекол.

Случай 4. Дом, где маленькие дети.

Когда дома маленькие дети, то открывать окна настежь нельзя – всегда есть риск выпадения из окна. Поставив на режим микропроветривания с функцией безопасности со специальным детским замком, можно не переживать, что малыш залезет на окно, пока взрослые отвлеклись.

Случай 5. Квартиры на верхних этажах.

Большинство домов, в том числе и новостройки, оснащены «естественной вентиляцией», которая держится на силе тяги воздуха от разницы температур. Выглядит это вот так:

Как правило, на верхних этажах эффективность естественной вытяжки падает, что и приводит к духоте, влажности и плесени на стенах. Особенно это актуально летом, когда разница температуры в доме и на улице невелика.

Случай 6. Плесень на стенах, духота и запотевшие окна.

Если на стенах постоянно образуется плесень и вывести ее не получается, окна запотевают, дома душно, то скорее всего причина в повышенной влажности. Проблема может быть в вытяжке, в неудачном расположении дома, состоянии почвы, в отделке. Решить это проще всего, организовав регулярную циркуляцию воздуха.

Оконные устройства для вентилирования

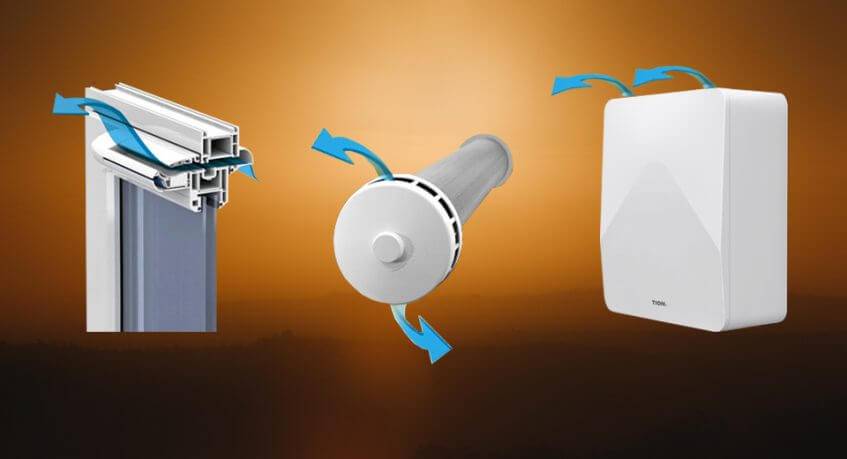

Эффективно решить проблему доступа свежего воздуха помогают вентиляционные клапаны для пластиковых окон. Эта конструкция устанавливается в верхнем профиле и закрывает собой сквозную прорезь. Схематично принцип действия показан на рисунке:

Устройство снабжено механизмом, регулирующим интенсивность воздушного потока. Примитивные конструкции управляются вручную посредством простой задвижки. В усовершенствованных моделях устанавливаются гигроскопические датчики, которые реагируют на повышение влажности в комнате. Чем выше ее показатель, тем более сильный поток свежего воздуха попадает в помещение.

Вентиляционные клапаны обладают рядом несомненных преимуществ, к которым относятся:

• Возможность установить силу притока воздуха извне единожды, а корректировку выполнять зависимо от перемены погоды.
• Процесс проветривания происходит при закрытых створках окна. Значит дом или квартира надежно защищены от всякого рода внешних воздействий, в том числе от воров.
• Свежие потоки воздуха попадают внутрь понемногу. Клапан приточной вентиляции располагается практически под потолком. По законам физики холодный воздух вверху смешивается с теплым, в результате помещение охлаждается не так быстро, как при традиционных способах проветривания.

Недостатком устройств данного типа считается довольно высокая стоимость, которая зависит от модели и наименования бренда. Кроме того, если вентиляция на окна ПВХ устанавливается после их приобретения, то придется заплатить и за работу.

Вариант 3 – гребенка / регулируемый ограничитель

Гребенка – ограничитель с зубчиками для фиксации створки. Фиксирует зазор от 3 до 60 мм в наклонном положении. Существуют наружные и внутренние гребенки. Наружный вариант – это планка (показана на рисунке ниже), а внутренняя гребенка – это многоступенчатое щелевое проветривание, о котором мы уже говорили выше.

Плюсы гребенки и ограничителя:

Есть 4–5 вариантов фиксации, можно выбирать комфортный режим проветривания.
Наружная гребенка и ограничитель устанавливаются на любые окна

Это важно, потому что на нестандартные размеры поворотных и поворотно-откидных створок нельзя установить внутреннюю фурнитуру для микропроветривания.. Минус: окно вручную легко можно открыть

Если дома маленький ребенок, который залезает на подоконник, то это критично

Минус: окно вручную легко можно открыть. Если дома маленький ребенок, который залезает на подоконник, то это критично.

Важный нюанс: гребенка почти никогда не устанавливается на окна со штульпом – это когда створки открываются в разные стороны, а в середине нет импоста (перегородки). В расстояние между створками крепление внутренней гребенки просто не поместится, а как выглядит наружная гребенка на таком окне, почти никому не нравится. Поэтому здесь лучше использовать компактные ограничители.

Способы организации

О рганизовать щелевое проветривание можно 4 способами:

1. Установка гребенки (фурнитура, докупается и устанавливается отдельно).
2. Установка оконного клапана (фурнитура, докупается и устанавливается отдельно).
3. Через режим щелевого проветривания на пластиковых окнах (если он предусмотрен — ничего покупать и устанавливать не придется).
4. Через отверстия в оконном профиле.

Ниже рассмотрим каждый вариант более подробно.

Гребенка (+видео по установке своими руками)

Гребенка (ограничитель открывания, фиксатор) — планка с выемками , которая крепится между рамой и ручкой на створке. Это приспособление не позволяет створке открываться или закрываться, фиксируя ее на выбранном расстоянии.

Регулирование ступенчатое (чаще всего — трехступенчатое или четырехступенчатое). То есть хозяин может регулировать степень открытия рамы.

О сновные сведения:

1. Сколько стоит: 150-300 рублей.
2. Сколько воздуха пропустит: достаточно для дыхания 1-3 человек, даже на самом первом делении (когда створка открыта минимально).
3. Когда стоит выбирать: устройство стоит использовать, если не т режима щелевого проветривания, а клапан вы не сможете установить самостоятельно, и не хотите платить специалистам.

Подробнее про оконные гребенки (виды, производителей, расценки, способы установки) можно почитать отдельно.

Оконный клапан (+видео с принципом работы)

Оконный клапан — плоский корпус с отверстием и фильтром-шумоглушителем, который врезается в раму. Через клапан воздух может свободно поступать с улицы в квартиру естественным способом.

Если при микропроветривании и использовании гребенки створка открывается (пускай и совсем немного), то клапан обеспечивает приток при полностью закрытом окне. Некоторые модели можно отрегулировать — у них есть регулятор для изменения сечения отверстия. То есть клапан можно закрыть полностью, либо прикрыть (актуально зимой, в сильные морозы).

1. Сколько стоит: от 1000 рублей.
2. Сколько воздуха пропустит: в среднем 10-40 м³/ч
3. Когда стоит выбирать: если хочется сохранить максимальную шумоизоляцию (к примеру, если под окнами — оживленная дорога).

Подробнее про оконные клапана (производителей, расценки, способ установки) можно почитать отдельно.

https://youtube.com/watch?v=EwYaG6p2O5o

Окно с щелевым проветриванием (+видео)

Самый удачный вариант — если микрощелевое проветривание предусмотрено в окне.

Если вы собираетесь менять окна — про этот механизм стоит спросить у продавца. Если окна уже стоят — можно проверить, есть ли в них такая функция. Для этого необходимо повернуть ручку на 45 º . Если она повернется и зафиксируется в таком положении — режим микропроветривания есть.

В таком режиме окно не закрывается полностью: между рамой и створкой остается небольшая (в 3-5 мм) щель, через которую воздух попадает внутрь.

1. Сколько стоит: если в ваших окнах есть такой режим — нисколько. Если покупаете новое окно — фурнитура с микропроветриванием будет стоить на 1000-2000 лишних рублей к «обычной» стоимости.
2. Сколько воздуха пропустит: щель шириной в 3-5 мм может пропустить в среднем около 30-50 м³/ч. Цифры очень примерные, и зависят от высоты рамы и мощности вытяжной вентиляции.
3. Когда стоит выбирать: если вы собираетесь менять окна.

Отверстия в оконном профиле

Самовентиляция — еще 1 вариант для тех, кто собирается менять окна.

Можно приобрести окно, в профиле которого есть небольшая щель, пропиленная прямо в раме. С одной стороны (на улице) — она находится в нижней части профиля, с другой стороны (в комнате) — в верхней.

Воздух поступает с улицы через одно отверстие, и проходит снизу вверх по камере внутри профиля, частично нагреваясь (если речь про зиму). В квартиру он поступает уже не таким холодным.

• сделать самовентиляцию в установленном окне нельзя — нужно только покупать новую раму (как вариант — можно просто пропилить профиль насквозь, но в этом случае воздух будет поступать напрямую, а не проходить по всей высоте рамы);
• через узкую щель много воздуха не попадет — в лучшем случае этого хватит, чтобы окна не потели зимой.

То есть для полноценной вентиляции помещения — такая система не подходит.

Вентиляция и микропроветривание окон

Пластиковые окна – находка для владельцев квартир и частных домов. Они оберегают от уличного шума, сохраняют тепло внутри помещения во время зимних холодов и не пускают жару в летний зной. Неприятным последствием хорошей герметичности является нарушение циркуляции воздуха.

Решением проблемы может стать обычное проветривание помещения за счет открывания створок. В современном ритме жизни это не совсем удобно: открывать окна нужно не реже двух раз в день, появляется сквозняк, зимой ощутимо понижается средняя температура в комнате и т.д. Оптимальным вариантом становится проветривание пластиковых окон, при котором в помещение попадает свежий воздух без сквозняков и чрезмерного охлаждения.

Микропроветривание окон ПВХ: особенности

Поступление свежего воздуха в комнату обеспечивается различными механизмами:

1. Поворот ручки на 45 градусов.

Между рамой и створкой окна появляется небольшая щель, через которую и происходит подача воздуха. Микрощелевое проветривание частично защищает от проникновения пыли и шума с улицы, но поступление воздуха предельно небольшое.

2. Гребенка.

Это специальная планка, служащая своеобразным ограничителем для полного раскрытия створок. С помощью нее можно регулировать размер щели для проветривания. Недостатком данного устройства является крепление к оконной раме с помощью саморезов, что может навредить герметичности окна в целом.

3. Приточный клапан для окон ПВХ.

Является многофункциональным устройством, применяемым для эффективной вентиляции пластиковых окон. Устанавливается на оконную раму сверху и обеспечивает поступление свежего воздуха без сквозняков при полностью закрытых окнах. Циркуляция воздуха обеспечивается разницей давления: уличный воздух засасывается внутрь комнаты, а теплый воздух выталкивается наружу.

Устройства для проветривания имеют и другие преимущества:

• Установка вентиляционного клапана на пластиковые окна не нарушает их герметичности.
• Возможна ручная или автоматическая регулировка клапана.
• Клапан снабжен фильтром грубой очистки, который преграждает путь мелкой пыли, вредным частицам.
• Простота в монтаже и обслуживании.
• Предотвращает избыточную влажность, образующуюся на стеклопакете без приточного клапана.

Представленные в нашем каталоге приточные вентиляционные клапаны на окна ПВХ выполнены из прочных материалов и отвечают современным требованиям ГОСТ.

Установка приточного клапана на пластиковое окно

Уход за вентиляционным клапаном сводится к чистке пылесосом, протиранию влажной тряпочкой раз в полгода. Использование химических средств и струи проточной воды запрещено.

Ответить на дополнительные вопросы относительно обустройства вентиляции в комнате с пластиковыми окнами, помочь в оформлении заказа могут наши специалисты по телефону +7 (496) 702-55-40.

Приточный клапан для микровентиляции

Такое приспособление устанавливается на раму створки, и совершенно не влияет на его работоспособность.

Существует несколько типов устройств отличающихся по разным параметрам:

• По способу установки – с врезкой в раму окна, и накладные.
• По виду управления – ручные, и автоматические.

Также существует приточный вентиляционный клапан, встроенный в рукоятку створки. Он не нарушает внешний вид стеклопакета, и вполне способен обеспечить доступ свежего воздуха в комнату.

При заказе и установке новых пластиковых или современных деревянных окон, стоит помнить о проветривании. В каждом помещении должен быть минимум один поворотно-откидной стеклопакет. К тому же стоит озаботиться приспособлениями для обустройства микропроветривания.

Востребованные модели приточных клапанов

Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.

Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400 – 1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.

Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных.

Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.

Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2. Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.

Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

Приточный клапан в стену

Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок.

Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.

Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление –  устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

Стеновой приточный клапан комплектуется следующими элементами:

Конструкция вентиляционного приточного клапана

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Зачем нужен режим микропроветривания?

Как известно, ПВХ окна в закрытом состоянии, в отличие от старых деревянных конструкций времен существования СССР, герметично закрывают оконный проем, практически не допуская свободной циркуляции воздуха.

При большой разнице температур на улице и в помещении проблема беспрепятственного воздухообмена встает особенно остро — появление запотевания становится видимым (вспомните процесс приготовления пищи на кухне). Именно для того, чтобы предупредить подобное явление, в современных пластиковых окнах и присутствует система микропроветривания. Оснащенные ей ПВХ конструкции позволяют потокам воздуха непринужденно циркулировать между помещением и улицей, тем самым улучшая микроклимат в квартире.

Инструкция по изготовлению клапана своими руками

Несмотря на достаточно сложную конструкцию, клапан приточной вентиляции можно изготовить своими руками. Дальше в статье рассмотрим самый простой метод изготовления.

Основная функция клапана – обеспечение свободного притока воздуха внутрь комнаты. В основе самоделки лежит физическое свойство воздуха – при нагревании его потоки движутся вверх.

Для изготовления клапана-самоделки понадобится:

• канцелярский нож;
• небольшой кусок пластиковой вагонки;
• двусторонний скотч;
• вата или поролон.

Открывая окно, обращаем внимание на стационарный резиновый уплотнитель, который по периметру нанесен на окно и раму. Для того, чтобы создать необходимую тягу воздуха нужно выполнить следующие действия:

Для того, чтобы создать необходимую тягу воздуха нужно выполнить следующие действия:

• в нижней части отрезаем небольшой кусок уплотнителя с рамы окна (размер от 5 до 10 см);
• в верхней части отрезаем такой же по длине кусок стационарного резинового уплотнителя, но уже непосредственно с окна.

Таким образом, попадая с улицы в пространство между рамой и окном, холодный воздух будет прогреваться и постепенно выходить через верхнее отверстие внутрь помещения. Простейшее приспособление для обеспечения поступления воздуха извне готово.

Наличие резинового уплотнителя обеспечивает герметичность пластиковых окон. На фото показаны: 1- уплотнитель на раме окна; 2 – уплотнитель на окне

На этом многие и останавливаются, однако при такой вентиляции внутрь помещения будет попадать пыль и грязь с улицы, оседая на раме, окне и проникая внутрь.

Чтобы этого избежать, можно сделать следующее:

• аккуратно разрезать пластиковую вагонку поперек сечения, сделав полоску шириной в пару миллиметров;
• пространства пластиковых отсеков заполнить ватой или поролоном;
• полученную конструкцию с помощью двустороннего скотча закрепить на месте среза стационарного резинового уплотнителя.

Если такой способ организации притока воздуха вам кажется сложным, рекомендуем ознакомиться с инструкцией по созданию подоконной вентиляции.

14 Что учитывать при покупке

Если планируется установить микропроветриватель, стоит тщательно подойти к его выбору. Так накладные варианты развернуть проще и быстрее. А встроенные приспособления наименее заметны. Они ценны с точки зрения дизайна.

Кроме того, важны и другие факторы, например:

• если установка оснащена автоматической регулировкой, сохранение комфортного баланса влажности и температуры в помещении не требует вмешательства человека;
• климатические клапаны должны иметь теплоизоляцию, фильтры от пыли, а при наличии металла в конструкции и специальное изолирующее холодные поверхности покрытие;
• качественные клапаны оснащены также звукоизоляцией;
• приветствуется наличие антимоскитных сеток в приточном клапане;
• для штульповых окон монтируют специальную фурнитуру.

Ориентиром при покупке должны стать и технические характеристики устройства. Иначе говоря, пропускная способность, обеспечиваемая вентиляцией. Этот показатель зависит от сечения отверстия в корпусе приспособления, через которое поступает воздух и разницы давлений между улицей и помещением. Нормальный показатель – воздушный поток равный 20 – 30 м3/час при разнице в 10 Па

Чтобы убедиться, что приобретаемое устройство в рамках допустимого важно внимательно изучить документацию или задать вопрос продавцу-консультанту

Относительно шумоизоляции. Комфортным считается, создаваемый вентиляцией, уровень шума в 30 – 35 Дб при полностью открытом входном отверстии. Цифры соответствуют стандартному звуковому давлению в квартире.

Монтаж гребёнки и клапана

Самым дешёвым и доступным методом проветривания является установка гребёнки, однако данная система не применяется у откидных конструкций. Минусами гребёнки является ухудшение теплоизоляции и звукоизоляции, а также ненадёжность самой конструкции. На сегодняшний день немногие люди делают выбор в пользу гребёнки, так как щелевое микропроветривание гораздо эффективнее.

Ещё одним методом является установка клапана в верхнюю часть конструкции. Подобным образом обеспечивается постоянный воздухообмен. Этот метод также несовершенен, так как не приспособлен к температурным колебаниям. Например, в холодную погоду на нём могут образоваться наросты изо льда и снега, что никак нельзя назвать преимуществом.

Часто микропроветривание создаётся людьми самостоятельно, с помощью вышеперечисленных методов или какого-то собственного изобретения, однако если вы решились на это, то стоит не только трезво оценивать собственные силы, но и учитывать все преимущества и недостатки, которые привнесёт итоговая конструкция. Лучше всего в этом вопросе довериться специалистам компании “Окна Крафт”, которые обеспечат ваши окна наиболее эффективными системами микропроветривания, сочетающими в себе все возможные преимущества. Мы используем только высококачественные материалы и современное оборудование, что обеспечивает высокую надёжность всех систем и их долгий срок службы.
