Самодельная паяльная станция с феном

↑ Платы и сборка ИК паяльной станции

В приложении выкладываю свой вариант. Скажу сразу, делал на скорую руку и уже давно. Поэтому платы без обозначений, чисто разводка. И лень возвращаться, вспоминать, что да как, извините уж. Столько свободного места планировалось для стабилизатора на 5 В, но так как блок питания взял готовый, то место осталось. Желающие смогут найти другие варианты ПП в Сети.

Конструктивно управление выполнено на трех платах. Две платы 100 мм на 70 мм, на одной расположились индикаторы и кнопки, на второй находится вся слаботочная электроника.

Заготовки для плат брались пачкой в Китае, поэтому под их размеры и подгонял. Платы стоят одна над другой, печатью друг к другу, между ними — шлейфы. Силовая часть выполнена на стеклотекстолите навесным монтажом.

Питает все это блок питания от DVD плеера. Установлен готовый фильтр питания от древнего копира, с предохранителями на 10 Ампер.

Список компонентов

Для сборки печатной платы и корпуса потребуются следующие компоненты и материалы:

BQ1. Энкодер EC12E24204A8
C1. Конденсатор электролитический 35В, 10мкФ
C2, C4-C9. Конденсаторы керамические X7R, 0.1мкФ, 10%, 50В
C3. Конденсатор электролитический 10В, 47мкФ
DD1. Микроконтроллер ATmega8A-PU в корпусе DIP-28
DA1. CСтабилизатор L7805CV на 5В в корпусе TO-220
DA2. Операционный усилитель LM358DT в корпусе DIP-8
HG1. Семисегментный трехразрядный индикатор с общим катодом BC56-12GWA.Также на плате предусмотрено посадочное место под дешевый аналог.
HL1. Любой индикаторный светодиод на ток 20мА с шагом выводов 2,54мм
R2,R7. Резисторы 300 Ом, 0,125Вт — 2шт
R6, R8-R20. Резисторы 1кОм, 0,125Вт — 13шт
R3. Резистор 10кОм, 0,125Вт
R5. Резистор 100кОм, 0,125Вт
R1. Резистор 1МОм, 0,125Вт
R4. Резистор подстроечный 3296W 100кОм
VT1. Полевой транзистор IRF3205PBF в корпусе TO-220
VT2-VT4. Транзисторы BC547BTA в корпусе TO-92 — 3шт
XS1. Клемма на два контакта с шагом выводов 5,08мм
Клемма на два контакта с шагом выводов 3,81мм
Клемма на три контакта с шагом выводов 3,81мм
Радиатор для стабилизатора FK301
Колодка для корпуса DIP-28
Колодка для корпуса DIP-8
Разъем для подключения паяльника
Выключатель питания SWR-45 B-W(13-KN1-1)
Паяльник. О нем мы еще позже напишем
Детали из оргстекла для корпуса (файлы для резки в конце статьи)
Ручка энкодера. Можно купить ее, а можно напечатать на 3D-принтере. Файл для скачивания модели в конце статьи
Винт М3х10 — 2шт
Винт М3х14 — 4шт
Винт М3х30 — 4шт
Гайка М3 — 2шт
Гайка М3 квадратная — 8шт
Шайба М3 — 8шт
Шайба М3 гроверная — 8шт
Также для сборки потребуются монтажные провода, стяжки и термоусадочная трубка

Вот так выглядит комплект всех деталей:

Комплект деталей для сборки паяльной станции Simple Solder MK936

Принципиальная схема

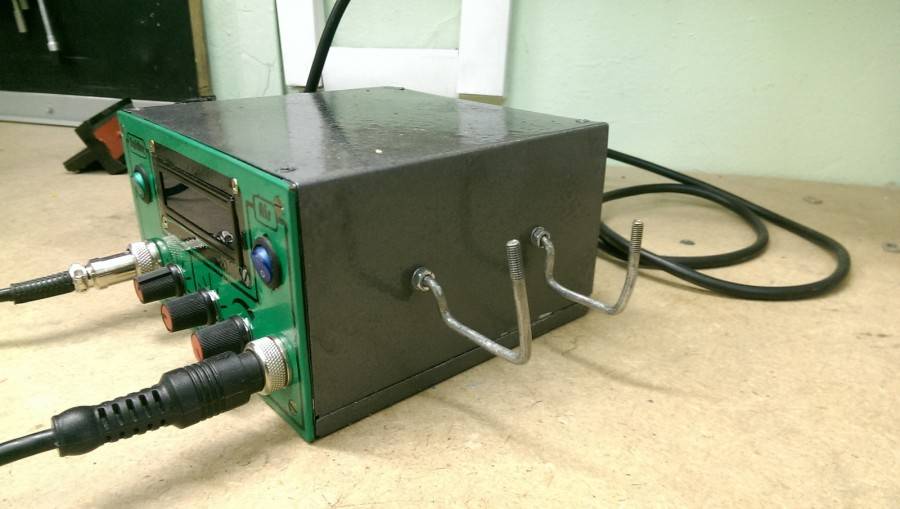

Изначально, в авторском варианте, схема была выполнена полностью на SMD компонентах (в том числе и atmega8) и на двухсторонней плате. Повторить её для меня, и думаю большинства радиолюбителей, не представляется возможным. Поэтому перевел схему и разработал плату на DIP компонентах. Конструкция выполнена на двух печатных платах: высоковольтная часть сделана на отдельной платке во избежание наводок и помех. Паяльник применён с термопарой, на 24v 50w от станции “Baku”.

Фен применен от этой же фирмы, c термопарой в качестве датчика температуры. Имеет нихромовый нагреватель с сопротивлением около 70 ом и “турбинку” на 24v. На экране отображается температура: заданная и фактическая для фена и паяльника, сила воздушного потока фена(отображается в виде горизонтальной шкалы в нижней строчке экранчика).

Для увеличения, уменьшения температуры и потока воздуха турбинки: переносится курсор кратковременным нажатием на энкодер, и поворачивая влево или вправо устанавливается нужное значение. Удерживая первую или вторую кнопку памяти можно запомнить удобную для вас температуру и при следующем использовании, нажав на память, сразу пойдет нагрев до установленных в памяти значений. Запуск фена осуществляется нажатием на кнопку “Fen ON”, которая находится на лицевой панели, но можно вывести её на ручку фена, использовав проводки идущие на геркон, так как в данной станции он не используется. Для перехода фена в спящий режим: также нужно нажать на кнопку “Fen ON”, при этом нагрев фена прекратится, а турбинка фена будет остужать его до заданной температуры(от 5 до 200 градусов), которую можно выставить в настройках.

Технические данные

Питание вентилятора фена осуществляется от источника постоянного тока 12 Вольт.

Нагревательный элемент фена питается от источника переменного тока 0…12 Вольт. С его помощью, можно менять температуру воздушного потока, от комнатной, до температуры 600°С.

Параметры мини-фена при предельных значениях температуры.

Диаметр нихромового провода спирали нагревательного элемента — 1,2мм.

Напряжение питания нагревателя — 9 Вольт.

Ток нагревателя — 11 Ампер.

Мощность нагревателя — 100 Ватт.

Температура воздушного потока — 600°С.

Время вхождения фена в выбранный температурный режим — 1 минуты.

Я не изготавливал специальный блок питания для своего фена, так в моём распоряжении есть универсальные источники разной мощности.

Если у вас нет подходящего источника питания, то можно подогнать сопротивление спирали под одно из выходных напряжений компьютерного блока питания ATX или изготовить самый простой блок питания из балласта сгоревшей КЛЛ (Компактной Люминесцентной Лампы). Подробное описание переделки блока питания, на основе КЛЛ, смотрите здесь>>>

На картинке, схема импульсного источника питания для миниатюрного паяльного фена, собранная на основе балласта КЛЛ. Красным цветом выделены дополнительные элементы. Импульсный трансформатор TV2 имеет две вторичные обмотки. Одна из них питает вентилятор, а другая – спираль нагревателя. Для регулировки температуры спирали используется переключатель S1.

Контактные модели

Паяльная станция данного типа способна работать только при помощи высокочастотных катушек индуктивности. Дополнительно для смены фазы в устройствах используются адаптеры. В данном случае пороговое напряжение электроинструмента может достигать 50 В. Чтобы решить проблему с искажениями, специалисты советуют устанавливать бесконденсаторные выходы. В свою очередь, резисторы для платы станции подбираются исключительно ортогонального типа. Все это позволит стабильно поддерживать обратное напряжение на выходе на уровне 30 В.

Расход электроэнергии у таких устройств в среднем составляет 2 Вт. Модуляторы применяются исключительно магнитные. Параметр проводимости тока у них в среднем равняется 44 мк. Степень искажение электроинструмента, в конечном счете, будет зависеть от скорости генерации тока. Разъемы для станции зачастую подбираются на дополнительной плате расширения. Кабель питания устройства припаивается только возле адаптера. Корпус для указанного прибора можно вполне изготовить самостоятельно.

Основы пайки феном

Прежде, чем начать проектировать самодельный паяльный фен, следует ознакомиться с основными методами использования данного инструмента.

Чертеж паяльного фена.

Термофен для пайки, как правило, может понадобиться в таких случаях:

Пайка очень маленьких деталей в SMD корпусах. Большинство мелких радиодеталей не поддаются пайке паяльником. Для монтажа подобных компонентов необходимо залудить место посадки, смазать его флюсом и расположить микросхему. После этого можно смело начать нагрев монтажных контактов при помощи фена, до того момента пока припой под компонентом не расплавится, и он не сядет на печатную плату.
Отсутствие свободного места для использования паяльника. При очень плотной компоновке элементов на печатной плате использование паяльника существенно затруднено. В этом случае термофен – это лучший вариант для радиолюбителя.
Ремонтные работы, связанные с мобильными телефонами или планшетными компьютерами. Большинство современный гаджетов практически невозможно разобрать без использования термофена. Например, замена экрана на любом телефоне требует предварительного прогрева старой матрицы при помощи термофена. Серьезный нагрев нейтрализует клей и позволяет отделить экран от корпуса устройства.
Снятие BGA чипов с посадочных площадок. Работы по реболу и прогреву современных видеочипов производятся при помощи паяльного термофена.

Управление температурой и плотностью потока воздуха, как правило, осуществляется при помощи кнопок на термофене.

Процесс пайки при помощи паяльного термофена подразумевает следующие шаги:

нанесение припоя или паяльной пасты на место предполагаемого монтажа;
установка микросхемы на посадочное место;
прогрев монтажных контактов при помощи паяльного термофена.

Для того, чтобы обезопасить близлежащие компоненты от нагрева, следует наложить на них специальные экраны из алюминиевой фольги.

После проведения работ следует проверить качество пропая всех контактов при помощи иголки.

Демонтаж элемента при помощи фена еще проще. Для снятие неисправной микросхемы необходимо:

равномерно прогреть все контакты;
аккуратно снять элемент при помощи пинцета или присоски.

Во время нагрева поверхности при помощи термофена необходимо совершать круговые движения. Такая методика позволяет избежать локального перегрева платы и нарушения ее геометрии.

Сборка корпуса и объемный монтаж

Монтажная схема блока выглядит следующим образом:

Монтажная схема паяльной станции

То есть осталось всего навсего подвести к плате питание и подключить разъем паяльника. К разъему паяльника требуется припаять пять проводов. К первому и пятому красные, к остальным черные. На контакты надо сразу надеть термоусадочную трубку, а свободные концы проводов залудить. К выключателю питания следует припаять короткий (от переключателя к плате) и длинный (от переключателя к источнику питания) красные провода. Затем выключатель и разъем можно установить на лицевую панель

Обратите внимание, что выключатель может входить очень туго. При необходимости доработайте лицевую панель надфилем!

Подключение разъема паяльника

Далее необходимо скрутить винтами левую и заднюю стенки корпуса. Помните, что оргстекло — хрупкий материал, и не перетягивайте резьбовые соединения!

Сборка корпуса паяльной станции

На следующем этапе все эти части собираются вместе. Устанавливать контроллер, операционный усилитель и прикручивать лицевую панель не нужно!

Сборка корпуса паяльной станции

Особенности и предназначение

Для разогрева металлических отводов и специального паяльного вещества необходимо специальное оборудование, которым и является паяльный фен. Устройство способно очень быстро разогреваться до нужной температуры даже с учетом простой конструкции. Благодаря простому строению, с аппаратом может работать и начинающий электрик и профессионал. Для упрощения работы с мелкими деталями применяют также дополнительное оборудование совместно с фенами, но так как цена приборов немалая, то лучшим вариантом будет паяльная станция с феном своими руками. Это оборудование позволит справиться с большинством сложных задач без особых усилий.

По конструкции аппарат устроен так же, как и строительный фен, но обладает меньшей мощностью и более компактными насадками. Чаще всего в комплекте паяльной станции имеется обычный паяльник и термофен. При этом приборы оснащаются регуляторами температурного режима.

Для профессиональной мастерской термофен проще купить, так как он быстро оправдает свою стоимость, и пользоваться таким оборудованием будет удобнее. А если микросхемы необходимо припаивать в домашних условиях и не каждый день, то для этого подойдет самодельная термовоздушная паяльная станция своими руками.

Отличие паяльных фенов

Очень часто радиолюбители задумываются о том, как сделать паяльный фен своими руками, но перед началом сборки необходимо знать принципы и отличия паяльной станции и самого паяльника. Схема устройства состоит из основной и дополнительной части. Основной частью является блок, к которому подключаются паяльники. В зависимости от способа подачи воздуха станции бывают двух видов:

Турбинная — воздушный поток формируется благодаря встроенному кулеру в термофене.
Компрессорная — поток воздуха формируется посредством компрессора, установленного в главном корпусе станции.

При покупке паяльной станции такие особенности имеют большое значение, так как компрессорными создается сильный воздушный поток, и они могут использоваться для работы в труднодоступных местах даже с узкими насадками, а турбинные не способны продавить воздух с необходимой мощностью через узкое отверстие насадок.

https://youtube.com/watch?v=3zE-HDdz2Xs

Работа устройства заключается в нагревании керамического или спиралеподобного элемента, который установлен в термофене, и нагревании воздуха, проходящего через этот элемент. Паяльный термофен может нагревать воздух до температуры в пределах 100—180 градусов, а в современных моделях имеется возможность регулировки температурного порога.

По сравнению с инфракрасными аналогами, термовоздушные станции имеют такие недостатки:

Поток воздуха сдувает мелкие детали.
Неравномерный прогрев поверхности.
Изменение насадок для разного типа работ.

Однако для любителей, такие недостатки несущественны по сравнении с преимуществом в цене.

Термовоздушный паяльник для станции можно изготовить в домашних условиях из обычного бытового фена. При этом по техническим характеристикам он не будет уступать заводскому аналогу. Основными характеристиками такого паяльника являются:

Диаметр наконечника;
Мощность;
Производительность турбины;
Максимальный температурный порог.

Такие параметры напрямую влияют на качество и производительность работы устройства, поэтому при сборке к ним необходимо относиться очень внимательно.

https://youtube.com/watch?v=KVvm4V3dIMg

Особенности конструкции термофена

С помощью паяльного устройства можно плавить пластиковые детали и метал, который имеет небольшую температуру плавления. Специальная спираль из нихрома разогревает воздух, после этого горячий воздух подается в нужную точку. При конструировании самодельного аппарата необходимо руководствоваться главным параметром — температура нагрева воздуха. В профессиональных устройствах параметр достигает 800 градусов, но если плавка серебра или алюминия не потребуется, то самодельный термофен можно изготовить с температурным порогом до 600℃.

При сборке устройства в домашних условиях также необходимо ориентироваться на экономию средств, а для этого нужно найти детали для сборки. В конструкцию оборудования входят:

Корпус;
Нагревательная часть;
Устройство, посредством которого будет подаваться воздух;
Держатель;
Кнопка включения.

Для улучшения прибора можно заранее предусматривать использование датчика и регулятора температуры, а также установку разных насадок.

Простая паяльная станция своими руками

Собрать самостоятельно максимально простую и достаточно надёжную паяльную установку вполне возможно. Для этого достаточно приобрести минимальный набор материалов, а также подготовить рабочие инструменты и выбрать правильную схему изготовления станции своими руками.

Необходимые инструменты и материалы

Самым простым вариантом для изготовления своими руками станет паяльная термовоздушная установка, собранная на основе традиционного паяльника.

Схема и элементы паяльной лампы

Необходимые материалы и инструменты для самостоятельного изготовления представлены:

паяльником с рукоятью из древесины;
аквариумным компрессором;
шуруповёртом;
сверлом;
медицинской капельницей;
фольгой;
небольшой частью антенны;
многожильным кабелем.

Пошаговая инструкция

После того как будет подготовлен весь необходимый для изготовления материал и инструмент, следует приступить к самостоятельной сборке прибора.

Подготовить к работе все необходимые инструменты

Демонтаж рукояти и откручивание проводов, соединяющих нагревательный элемент с питающим кабелем.

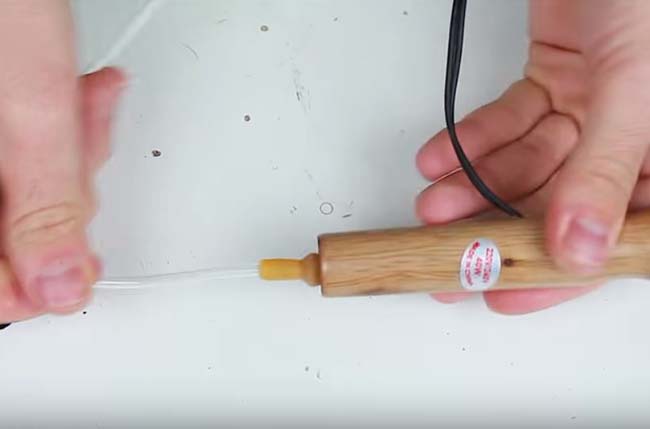

Провод протаскивается через рукоятку, после чего в боковой части осторожно высверливается небольшое отверстие.

В высверленное в рукояти отверстие необходимо вставить и протянуть питающий провод, привязанный к небольшому кусочку проволоки, после чего часть капельницы с резинкой разрезается строго пополам.

Оставшуюся часть капельницы, оснащённую трубочкой, следует аккуратно вставить в рукоять инструмента, на место расположения питающего провода.

Полученное соединение отличается высокой надёжностью и абсолютной герметичностью, что позволяет подключить к питающему проводу изъятый на первом этапе нагревательный элемент.

Участки соединений на проводах должны быть качественно заизолированы, после чего все охлаждающие отверстия нагревательного элемента тщательно обматываются обычной фольгой.

Для получения максимально надёжного соединения, обмоточная фольга фиксируется при помощи обычной медной проволоки.

Сопло, обеспечивающее направление воздушного потока, выполняется из отрезка антенной трубочки, которая устанавливается на месторасположения жала.

Отверстие, сквозь которое проходит питающий провод, требуется тщательно загерметизировать, после чего подключается стандартный аквариумный компрессор. Готовая термовоздушная паяльная установка способна обеспечивать накал в пределах 300–310 градусов, что является вполне достаточным показателем для проведения работ с самыми мелкими элементами плат

С целью повышения уровня мощности выполняется намотка на нагревательный элемент обычной нихромовой нити и осуществляется установка более производительного компрессора.

Меры предосторожности

С целью обеспечения безопасной эксплуатации паяльной станции необходимо чётко следовать прилагаемой производителем инструкции:

прежде чем приступить к работе с антистатической паяльной установкой, необходимо убедиться в нормальном, рабочем состоянии электрического питания;
следует оградить устройство от любых тяжёлых механических воздействий, вызывающих повреждения прибора;
паяльная станция любого вида должна использоваться исключительно по своему прямому назначению;
нельзя осуществлять работу паяльной станцией вблизи быстро и легковоспламеняющихся предметов;
запрещается в процессе работы контактировать с насадкой фена, жалом паяльника или смежными с ними частями;
ремонтные работы и замена элементов в паяльной установке осуществляются только после отключения прибора от сети и его полного остывания;
нельзя работать с электроинструментом мокрыми руками;
прибор должен храниться в недоступном для детей месте.

Если в процессе пайки с поверхности выделяется дым, то работы должны осуществляться только в хорошо проветриваемых помещениях.

Термовоздушные станции

Чтобы заработала термовоздушная паяльная станция, катушка индуктивности потребуется с хорошей проводимостью. Параметр номинальной частоты обязан быть на уровне 44 Гц. Дополнительно следует подобрать качественный регулятор для изменения мощности электроинструмента. В качестве насадки обычно используются контакты. Для стабильности исходящей волны резисторы, как правило, устанавливаются ортогонального типа.

Параметр ширины пропускания у них в среднем достигает 55 мк. Чтобы хорошо работа паяльная станция, модулятор на нее подбирается, исходя из типа катушки индуктивности. Если планируется делать электроинструмент средней мощности, то модулятор, как правило, используется саморегулирующий. Обкладка для него применяется довольно редко. Однако для сохранения линейности многие специалисты советуют использовать специальные операционные блоки. Таким образом, разогрев контакта происходит довольно быстро. Температуру за счет данного элемента удастся повысить максимально до 200 градусов.

Благодаря этому работать со стальными поверхностями станет очень удобно. Разъем для заземления целесообразнее подбирать мультисистемный. В данном случае параметр отрицательного сопротивления не должен превышать 44 Ом. Использовать трехжильные кабеля для подачи электроэнергии специалисты не рекомендует. В этом плане лучше доверится четырехжильным типам.

Общие характеристики и принцип работы паяльной станции

Внешний вид промышленной воздушной паяльной станции: 1 – блок управления, 2 − паяльник, 3 – фен, 4 − ручка для переноски, 5 – регуляторы температуры для фена и нагревателя

Анатомия паяльной станции достаточно проста и максимально отвечает необходимым условиям: аккуратная, «умная» пайка элементов. Сердце прибора − блок питания, внутри которого находится трансформатор, выдающий напряжение двух вариантов 12 или 24 Вольта. Без этого элемента все системы станции были бы бесполезны. Трансформатор отвечает за регулировку температуры. Блок питания снабжён терморегулятором и специальными кнопками запуска прибора.

С помощью блока управления также может быть реализована функция запоминания температуры и программирования кнопок. Мастера «прокачивают» прибор, используя процессор, благодаря которому появляется возможность измерять температуру в ходе пайки.

Вариация самодельного паяльника для микросхем

Разберём особенности работы термовоздушной паяльной станции: поток воздуха с помощью специальных спиралевидных или керамических элементов (они находятся прямо внутри трубки термофена) нагревается, а затем через специальные насадки направляется в точку пайки. Такая система позволяет нагреть необходимую поверхность равномерно, исключив точечную деформацию.

В качестве ещё одного дополнительного элемента может выступать специальный инфракрасный нагреватель. Принцип его похож на работу термофена, он нагревает не место стыка, а определённую площадь. Однако, в отличие от термофена, здесь отсутствует поток тёплого воздуха. Профессиональные паяльные станции могут оборудоваться специальными сопутствующими инструментами, оловоотсосами и вакуумными пинцетами.

Паяльная станция своими руками

Подобрав необходимые составляющие, можно сделать устройство самостоятельно. На начальном этапе определяются со схемой управления и типом воздействия: контактный, бесконтактный или комбинированный.

Схема

При выборе схемного решения определяются, какой будет станция: аналоговой или цифровой. В первых схемах используется принцип «OFF/ON». При достижении заданной температуры после включения подача напряжения прекращается. После остывания рабочего элемента нагрев жала возобновляется. Решение осуществляется с помощью реле или электронного ключа.

В цифровом варианте управление осуществляет микроконтроллер, в программе которого реализован ПИД – регулятор (устройство с обратной связью в управляющей цепи). При таком же способе управления, как у аналогового варианта, здесь меняется подводимая мощность. Она всегда рядом с номинальным значением. Если температура жала чуть ниже выставленного значения, то мощность нагрева небольшая. Регулятор не торопится её повышать. Как только разность резко увеличивается, то ПИД повышает мощность нагрева.

Необходимые инструменты и материалы

Паяльная станция своими руками собирается по схеме, состоящей из двух блоков:

платы усилителя мощности;
блока питания устройства.

Для самодельных паяльных станций ещё понадобятся:

корпус устройства – подойдёт от старой автомагнитолы;
дисплей (вольтметр цифровой);
паяльник;
печатные платы.

За образец берут одну из рабочих моделей подходящей конструкции.

Усилители мощности

Они же – устройства управления станцией. Схему выполняют на микросхеме lm358. Это операционный сдвоенный усилитель. У него одно плечо работает как компаратор, а второе – как усилитель термопары.

Усилитель на микросхеме lm358

Микросхема собирается на печатной плате. Её можно изготовить самостоятельно из фольгированного текстолита.

Схема станции на базе lm358

Блоки питания

Питание станции осуществляется напряжением 24 В, на базе микросхемы IR2153 или другой с подходящими параметрами.

Блок питания, выполненный на IR2153

При желании, можно обойтись внешним источником питания 24 В, выдающего ток до 4 А.

Устройство, собранное на этом операционном усилителе, работает следующим образом. Сначала паяльник не нагрет. Инвертирующий вход компаратора не имеет напряжения, на выходе у него – питающий плюс, который открывает транзистор. Спираль нагревается и приводит к увеличению значения напряжения на термопаре. На выходе напряжение станет равно нулю тогда, когда напряжения на входах компаратора сравняются. Транзистор закроется, паяльник начнёт остывать. Датчик отметит снижение нагрева, и цикл снова повторится.

Для контроля температуры устанавливается электронный вольтметр. Он калибруется подстроечным сопротивлением при помощи термопары в мультиметре.

Arduino

Это программируемый контроллер на языковой версии С++, имеющий дополнительные методы обработки входящей и исходящей информации. К его разъёмам подключаются различные устройства. В нашем случае – датчик температуры. Ардуино считывает его показания и, обработав, управляет устройством. Микроконтроллер подключается к компьютеру. На ардуино устанавливается ПО, которое выполняет регулировку температуры и мощности.

Настройка

Собранная схема особой настройки не требует, главное – не перепутать полюса питания и правильно подключить термопару.

Для контроля температуры устанавливается электронный вольтметр. Он калибруется подстроечным сопротивлением при помощи термопары из комплекта тестового мультиметра. Если мультиметра нет, то выключается нагретый паяльник, остывает до комнатной температуры. Регулировкой резистора выставляют температуру комнаты, ориентируясь по термометру или данным сотового телефона. Дальше вновь нагревается паяльник и выключается ещё раз с проверкой выставленного значения.

Самостоятельное создание паяльного фена

Люди, которые хотят сделать паяльный фен своими руками, должны помнить о том, что для создания подобного изделия подойдет любой подержанный аппарат. Также можно воспользоваться стальной трубкой. Элементы из алюминия или меди не подойдут.

Естественно, нужно учитывать тот факт, что в процессе нагревания элемент станет слишком горячим и утяжелит паяльник, а это сделает его использование неудобным в течение долгого времени. Соответственно, некоторые мастера выбирают специальную жаропрочную ткань.

Сами паяльные фены бывают стационарными. В таком случае необходимо зафиксировать устройство на неподвижной подставке и двигать плату в процессе выполнения работ. Естественно, подобная конструкция имеет ряд недостатков.

При создании такого агрегата своими руками часто используются старые фены, ведь здесь есть слюдяные пластины, способные выдерживать повышенную температуру. Для данного элемента необходимо подготовить основание, легко переносящее существенные нагрузки.

Если говорить о нагревательных спиралях, то они должны быть созданы исключительно из мягкого нихрома. А вот фехраль не подойдет, поскольку он слишком жесткий.

Особое внимание нужно обратить на мощность устройства, поскольку флюс не расплавится при условии недостаточного нагревания. Однако необходимо помнить, что из-за избыточного жара микросхема может повредиться

Изготовление конструкции из старого паяльника

лампа мощностью в 1,5–2,2 кВт

При помощи алмазного станка необходимо аккуратно срезать сплющенные концы, в результате чего получается кварцевая трубка, с одной стороны которой располагается технологический сосок. Здесь нужно подготовить отверстие для вывода нагревателя.

Нихром выступает в роли нагревательного элемента. Его толщина должна колебаться в пределах 0,3–0,7 мм. Если диаметр будет больше, то охлаждение провода займет слишком много времени. Дополнительно потребуется регулятор, чтобы правильно настроить работу оборудования.

Далее сборка выполняется в определенной последовательности.

Кварцевую трубку аккуратно помещают в спираль, предварительно созданную своими руками. Ее конец продлевают проводом.
Для снижения температуры нагревания трубку аккуратно обматывают фольгой.
После этого элемент помещают в металлическую обойму корпуса и фиксируют провод со стороны ручки.
Затем сюда же вставляют подготовленную конструкцию, причем трубку аккуратно обматывают асбестовым шнуром, благодаря чему изделие расположится в центральной части обоймы.
Передний вывод аккуратно зажимают, а затем располагают шланг в ручке для подачи воздуха. В данном случае в качестве источника воздуха выступает обычный компрессор, использующийся в аквариумах.

Ошибки, допускаемые в процессе сборки

нагревателя и вентилятора

Поднять температуру поможет снижение оборотов мотора и уменьшение калибра отверстия. Однако в первом варианте спираль перекалится, а затем отключится либо оборвется. Во втором случае температура значительно повысится, в результате чего конструкция может расплавиться .

↑ Схема контроллера ИК паяльной станции

А управляет нагревом контроллер на двух ATMEGA8. С написанием программ у меня не очень, язык «Си» только «почитать», про ассемблер вообще молчу. Поэтому искал готовый вариант в интернете. Хотел именно на AVR, потому что для этих контроллеров у меня есть готовый программатор. Искал довольно долго. Изучил все ветки, посвященные паяльным станциям, на «Радиокоте» и на «Паяльнике». Остановился на этом варианте.

В нем достаточный функционал и он простой для повторения. Оба канала полностью идентичны. Единственное, что изменил — вместо MOC3023 поставил MOC3063, т.к. этот чип с контролем перехода через ноль, поэтому меньше помех в сеть

В момент разогрева потребляемая мощность около 3000 Вт и это важно. В нижнее плечо поставил симистор помощнее — BTA41

При первом запуске вышел небольшой «бабах». Оказалось, что я случайно подключил симистор параллельно нагрузке, т.е. фактически параллельно сети. Предохранители ушли в мир иной. А на втором канале «потерял» один провод. Больше никаких проблем не было. Будьте внимательны, не торопитесь при запуске!

Собираем воздушный паяльник из обычного

Возникает вопрос: зачем? Ответ в начале статьи: обычным жалом невозможно работать с элементами SMD конструкции. Поэтому жертвуем одним электроприбором, и собираем паяльный фен из паяльника.

Сразу оговорим особенности: конструкция простейшая, собирается без применения сложных узлов, производительность будет не такой выдающейся. Термофен из паяльника нагревает воздух не выше 300 ℃.

Для изготовления нам понадобятся два основных компонента:

Собственно, паяльник мощностью 40 Вт с деревянной рукоятью и стандартным нагревательным элементом (который просто удаляется).
Любой источник сжатого воздуха. Например, компрессор для аквариума.

Модернизируем паяльник

Нагревательный элемент не трогаем, просто извлекаем жало. Внутри остается свободный проход для воздуха. Провод питания выводим в боковую стенку, а в задний торец рукояти вклеиваем втулку для подачи воздуха. Место ввода электрокабеля герметизируем.
Отверстия в металлическом корпусе паяльника обматываем фольгой, усиливаем теплоемкость медной проволокой. Металлическую трубку плотно загоняем в рукоять. Вместо жала загоняем в отверстие стальную трубку подходящего диаметра.

Принцип работы паяльного фена, сделанного своими руками, следующий

Нагревательный элемент работает в штатном режиме, горячий воздух собирается в камере, «утепленной» с помощью медной проволоки и фольги. Поступающий от компрессора воздух выталкивает воздух через установленную стальную трубку.

Температура паяльника не регулируется, можно лишь менять интенсивность обдува, пережимая подающую трубку. Меньше скорость потока – выше температура на выходе.
Подобрав параметры продувки, можно достичь температуры плавления припоя.
Фен из паяльника, сделанный своими руками, не заменит паяльную станцию, но поможет вам в работе с мелкими радиодеталями.

Мини паяльная станция с большими возможностями

Еще один полноценный термофен собран из баночки от таблеток.
Механическая часть конструкции довольно примитивна: алюминиевая трубка от старого конденсатора со спиралью внутри и воздуховод с вентилятором.
Рукоять не нужна, устройство очень компактное. Изюминка в блоке питания на контроллере, с помощью которого можно устанавливать необходимую температуру.
В итоге получаем фактически промышленный аппарат. После калибровки индикаторов температуры, можно выполнять работы с любым типом радиодеталей, не беспокоясь об их сохранности.Итог:
Современную паяльную станцию можно собрать практически бесплатно, при этом качество работы не уступает заводским образцам.
