Процесс проектирования газового отопления для частного дома
Процесс проектирования газового отопления для частного дома – дело серьезное и важное для последующего поддержания комфортной температуры в помещении. Ответственный и продуманный подход позволит жить в теплом помещении, получая максимальную отдачу от теплоносителя по приемлемой стоимости
Рассмотрим основные схемы и типы разводки для выбора оптимального варианта.
Схема отопительной системы
Выделяют две схемы отопительной системы по принципу циркуляции – самотечную, или естественную, и принудительную. Каждая из этих схем работает на любой разводке, что позволяет их применять в различных условиях эксплуатации.
Самотечная система работает за счет движения теплоносителя под физическим воздействием повышения температуры и различной плотности холодной и подогретой воды: горячая вода по стояку поступает к вышестоящему радиатору второго этажа, отдает тепло и под воздействием законов физики опускается к радиатору первого этажа, отдает оставшееся тепло, и уже значительно остывшая вода направляется в котел на подогрев. Данная схема проста, но имеет особенности:
…
- ее установка предпочтительна в доме, где два и более этажа;
- стояки должны располагаться вертикально;
- для стояка нужна труба диаметром не менее 3,2 см, а диаметр других труб системы – от 2 см, причем больший диаметр обеспечит лучшую циркуляцию теплоносителя.
Кроме того, следует учесть, что при одинаковой площади обогрева самотечная система потребует объема воды, примерно троекратно превышающего объем воды, необходимый для обеспечения работы принудительной схемы за счет применения труб большого сечения.
В некоторых случаях вода при перегреве котла может чрезмерно нагреться и сильно повредить соединительные пластиковые трубы, во избежание этого рекомендуется устанавливать трубы из металла, стоимость которых значительно выше пластиковых. Главные достоинства этой схемы – высокая инертность естественной системы (погасший котел не является помехой дальнейшей циркуляции горячей воды, которая будет отдавать тепло, и температура помещения будет медленно понижаться в течение длительного времени), а также полноценная работа системы без электроэнергии.
Схема принудительной циркуляции включает специальный насос, который устанавливают возле котла на обратной подаче воды, чтобы его составляющие не испортились от горячего теплоносителя. Данная система не требует определенных правил монтажа, выбора уклона и определенного диаметра труб, встроенное нагнетающее устройство мощностью от 100 Вт практически бесшумно подает теплоноситель во все радиаторы помещения, обогревая его, при этом требует значительно меньшего расхода газа на обогрев воды по сравнению с самотечной схемой. Система принудительной циркуляции более компактна в исполнении, однако она энергозависима и перестает функционировать при отсутствии электроэнергии.
Типы разводки
Для частных домов применяются два типа разводки:
- однотрубная разводка представляет собой проектировку и установку одной трубы, которая будет поставлять воду в радиатор и отводить ее далее по системе, постепенно обогревая все здание. Такой вариант отопления применим для небольших домов с малым количеством комнат, поскольку каждый последующий радиатор прогревается хуже предыдущего: горячий теплоноситель существенно охлаждается в процессе работы, и последняя батарея часто бывает еле теплой. Данная система должна иметь качественные радиаторы, потому что выход из строя одного не дает функционировать следующим. Эта разводка проста, и ее монтаж возможно осуществить самостоятельно, но следует учитывать, что в последних комнатах температура будет гораздо ниже, чем в тех, где поступает максимально нагретая вода.
- двухтрубная – представляет собой разводку, в которой одна труба подает нагретый теплоноситель во все радиаторы домовладения, а отводящая труба принимает остывшую воду и поставляет ее в котел на подогрев. Предусмотрев установку кранов при монтаже всех радиаторов, возможно их индивидуальное отключение без остановки работы всей системы, а также регулирование и установка определенной температуры в каждой комнате дома. Данная разводка обеспечивает равномерный обогрев всех радиаторов, однако требует профессиональной установки и большого количества расходных материалов при ее монтаже.
Самая популярная схема
Рассмотрим порядок создания наиболее популярного вида обвязки — прямой. Наиболее распространены энергозависимые котлы, поэтому будет описана схема обвязки с имеющимся циркуляционным насосом.
Необходимые действия:
Монтаж всех устройств
Выполняется установка всех радиаторов, умывальников, ванн или душевых кабинок, кухонной мойки. Необходимо, чтобы к моменту соединения элементов отопительного контура или ГВС все элементы были установлены и готовы к подключению.
Особенно важна готовность отопительной линии, так как контур ГВС работает на выдачу и может наращиваться в процессе эксплуатации.
Подключение трубопроводов системы отопления
Все радиаторы последовательно соединяются между собой трубопроводами. Один конец подключается к промой линии (подаче) котла, второй — к обратной.
Важно обеспечить герметичность и целостность системы. Для исключения ошибок следует постоянно сверяться со схемой обвязки, созданной во время проектирования системы
Подключение ГВС
Устанавливается трубопровод,Присоединенный к патрубку ГВС газового котла. В разрыв через тройники подключаются отводы для смесителей. Рекомендуется каждый смеситель снабдить собственными шаровыми кранами для отсечки подачи воды при возникновении необходимости.
Последним действием станет подключение котла к линии питания — подаче холодной воды. После этого можно произвести пробный запуск и проверить качество работы и целостность всех трубопроводов.
Все обнаруженные ошибки немедленно устраняются, для чего систему останавливают, сливают воду и выполняют переналадку контура.
Соединение металлических труб отопления без сварки
Наиболее быстрым способом соединение без применения сварки является компрессионный фитинг. Тем не менее, рассмотрим и другие методики: резьбовое соединение и установка ремонтно-монтажной обоймы. Последняя применяется как для стыковки, так и устранения протечек, возникших вследствие растрескивания металла.
Резьба
Создать резьбовое соединение получится только при условии свободного доступа к трубе, т.е. на этапе первично установки. В остальных случаях провести нарезку резьбы будет достаточно проблематично или невозможно. Сама процедура проводится по следующей схеме:
- Очистить трубу от краски и ржавчины. Если имеются металлические наплывы после выполненной ранее сварки, их следует спилить. Соединяемая поверхность должная быть чистой и гладкой.
- Используя напильник, снять фаску с торца, где был выполнен срез.
- Взять плашку подходящего размера, вкрутить в нее ручки. Промазать резцы смазкой или салом.
Установить инструмент на трубе, убедиться, что он расположен строго перпендикулярно.
Произвести пол оборота плашки по часовой стрелке, затем четверть оборота против. Затем повторять движение, пока резьба не будет нарезана.
Теперь разберемся, как врезаться в трубу отопления без сварки. Для этого потребуется использовать муфту с гайкой. Она может иметь три ответвления для создания разводки. При создании резьбы, следует помнить, что на одной трубе она должна быть в 2 раза длиннее. Закрепление муфты:
- На более длинную резьбу накручивается гайка, затем муфта.
- На вторую трубу накручивается гайка.
- Детали сопоставляются вместе, после чего муфта скручивается с длинной резьбы и частично накручивается на короткую. Элемент должен оказаться примерно посередине разреза.
- Осталось накрутить гайки с обеих сторон, предварительно намотав на резьбы уплотнительный материал (фум-ленту, паклю).
Подобное соединение считается достаточно прочным и может прослужить не один год.
Компрессионные фитинги для стальных труб
Данный вид соединения позволяет провести отопление без сварки труб и нарезания резьбы. При этом специалисты отмечают высокую надежность компрессионных фитингов, лидером производства которых является фирма Гебо. Отсюда часто возникает путаница понятий – многие называют эти соединительные приспособления в честь популярного производителя (яркая аналогия – марка Xerox, которая стала нарицательным именем для работ по копированию документации).
Среди плюсов данного способа соединения можно выделить скорость работы, и отсутствие необходимости использования специального инструмента. Все что понадобиться – это два баллонных ключа, которыми будет удерживаться и зажиматься фитинг.
Методика работы следующая:
- Надеть на трубу детали фитинга в последовательности: гайка, зажимное кольцо, прижимное кольцо, уплотняющее кольцо.
Надеть муфту, убедиться, что все элементы расположились правильно и без перекосов.
Затянуть гайку. Должен остаться виден один виток резьбы. Если после подачи теплоносителя появилась небольшая протечка – гайку можно подтянуть.
Произвести те же действия в отношении второй стороны фитинга.
Больше узнать о компрессионных фитингах можно посмотрев видео:
Ремонтно-монтажная обойма
При эксплуатации старых систем или превышении давления, часто возникает вопрос, как заделать трубу отопления без сварки. Для этих целей применяется ремонтно-монтажная обойма. Она может быть выполнена в виде муфты или тройника. Внешняя часть детали металлическая с прижимными болтами, внутри резиновая прокладка.
Элемент зачастую используется для экстренного устранения течи, но может быть применен и как постоянный вариант соединения труб водоснабжения. Инструкция по применению:
- Очистить места прилегания трубы от краски и прочих отложений, которые могут повлиять на будущую герметичность.
- На место соединения наложить резиновый уплотнитель. Пронаблюдать, чтобы его разрез не попал на место стыковки верхней и нижней части обоймы.
- Промазать разрез герметиком и, при возможности, дать некоторое время на высыхание.
- Установить части обоймы, закрепить болтами.
Это все варианты создания прочного соединения между металлическими трубами без использования сварочного аппарата. Теперь опишем несколько методов при работе с металлопластиковыми деталями.
Виды водяных систем отопления и варианты их применения
Задаваясь вопросом как правильно сделать отопление в частном доме, домашние мастера часто рассматривают только системы с использованием радиаторов. Однако, мало того, что такие системы могут различаться по способу циркуляции (естественная или принудительная). Они могут быть дополнены схемами, которые добавят комфорта в жилом помещении. Рассмотрим, каким образом можно устроить обогрев частного дома.
Водяная система обогрева в частном доме «Теплый пол»
О «теплых полах» сказано немало, однако не все знают, как они устроены. Обывателю привычнее слышать выражение «теплый пол» в сочетании с термином «электрический». Но при возведении частного дома монтаж этого вида обогрева на воде более приемлем, несмотря на трудоемкость процесса.
Полезная информация! Смонтировав водяную систему «Теплый пол», комфортная температура будет достигаться без лишних затрат на электроэнергию. После полного прогрева напольного покрытия (при хорошей термоизоляции строения) потерь тепла практически не будет, что обеспечит неплохую экономию.
Плинтусное водяное отопление: особенности системы
Плинтусная система обогрева состоит из распределительного коллектора, радиаторов и комплекта пластиковых трубок, одна из которых помещается в другую. Внешняя (гофрированная) играет роль чехла и служит не только для защиты, но и дает возможность упрощения замены внутренней при повреждении.
Особенность плинтусной отопительной системы в том, что она не прогревает воздух внутри помещения. Принцип работы основан на свойствах прохождения потоков вплотную к поверхностям. Тепло здесь «стелется» по полу и стенам, огибая препятствия в виде шкафов или тумбочек. Такой способ обогрева доказал свою эффективность. И хотя он применяется редко, популярность плинтусного водяного (как и электрического) отопления растет.
Радиаторы в отопительных системах: классический вариант
Радиаторное отопление наиболее популярно и привычно российскому обывателю. Да и монтаж этого вида проще, нежели устройство «теплого пола». Однако и здесь есть свои нюансы
Важно правильно рассчитать количество радиаторов, расположение и секций в них таким образом, чтобы тепло распространялось равномерно
Радиаторы бывают секционные, трубчатые и пластинчатые. Теплоотдача у различных типов не отличается, а значит выбирать нужно, исходя из дизайна помещения и финансовых возможностей.
Система отопления одноэтажного дома с естественной циркуляцией
Это простые системы отопления без насоса. Вода перемещается по трубам согласно законам физики. При нагревании теплоноситель расширяется, при этом его плотность и удельный вес уменьшается. Монтаж отопления с естественной циркуляцией чаще выполняется в частных домах в один этаж при небольших площадях помещений.
Важно! Перед началом устройства такой обогревательной системы составляется четкий и подробный план с вычислением и указанием в проекте углов наклона магистралей. Неверные вычисления приведут к образованию воздушных пробок
Циркуляции теплоносителя при этом не будет.
Главное преимущество естественной циркуляции энергонезависимость. При отключении электроэнергии отопление продолжит работать. Отрицательная сторона затраты на трубы. Они должны быть большого диаметра. По тонким магистралям при естественной циркуляции теплоноситель не пройдет.
Схемы отопления одноэтажных домов с принудительной циркуляцией
Преимущество таких систем отопления (СО) монтаж магистралей тонкими трубами и уменьшенное количество теплоносителя. Насос свободно перемещает воду, малое количество которой позволяет ей быстрее прогреться. Отсюда вывод – экономия на материалах при монтаже и на топливе, расход которого ниже. СО с принудительной циркуляцией позволяют подключить дополнительный контур (или несколько) и систему «Теплый пол», монтаж которой невозможен при естественной.
Присутствуют и недостатки, о которых следует узнать перед тем, как провести отопление в частном доме. Если нет отдельного помещения под бойлерную, шум насоса может раздражать. Расход электроэнергии на постоянную работу циркуляционного насоса тоже будет заметен при получении счетов. Но главное – при отключениях электричества, которые в частных секторах происходят регулярно, циркуляция теплоносителя прекращается. При этом основной проблемой становится вариант с газовым или дровяным котлом – вода в нем закипит.
Но чтобы досконально понять, как правильно сделать отопление в частном доме, разберемся в схемах монтажа.
Расчет мощности котла
Часто при установке просто рассчитывают мощность газового котла, как 1 кВт на 10 м2 площади жилого дома +15% как резерв, предназначенный для пиковых нагрузок. Но более целесообразно подсчитать необходимую производительность оборудования по формуле:
MK=S×UMK/10,
В которой принимается:
- MK – требуемая мощность котла;
- S – общая площадь дома;
- UMK – удельная мощность прибора.
UMK – используется в расчете в виде коэффициента, он изменяется в зависимости от места размещения жилого дома, в России это:
- Юг – 0,7-0,9;
- Средняя полоса – 1,0-1,2;
- Зоны с резко континентальным климатом — 1,2-1,5;
- Дальний восток и север страны – 1,5-2,5.
Эта формула подходит для 1 этажных зданий, построенных в соответствии со СНиПами. Для сооружений по индивидуальным проектам мощность котла находят по другой формуле:
MK=Qt×Kz,
В которой принимается:
- Qt – теплопотери здания, кВт;
- Kz — коэффициент запаса около 15-25%.
Теплопотери здания находят по формуле:
Qt=V×Pt×k/860,
В которой принимают:
- V – объем помещения;
- Pt – разница внутренней и наружной температур;
- K – коэффициент рассеивания, меняется в зависимости от теплоизоляции и конструкционных материалов дома.
Коэффициент рассеивания равен:
- Здания из древесины без теплоизоляции – 3,0-3,5;
- Кирпичные постройки в один кирпич, неутепленной кровлей и простыми окнами – 2,0-2,9;
- Из двойной кирпичной кладки, кровлей утепленной минеральной ватой и с установленными двойными окнами – 1,0-1,9;
- Теплоизоляция чердака и наружных стен проведена пенополистиролом, установлены металлопластиковые окна с двойным стеклопакетом – 0,6-0,9.
Верхняя и нижняя разводка
По способу разводки подачи различают систему с верхней и нижней подачей. При верхней разводке труба идет под потолком, а от нее вниз опускаются к радиаторам трубы подачи. Обратка идет вдоль пола. Этот способ хорош тем, что можно легко сделать систему с естественной циркуляцией – перепад высот создает поток достаточной силы, чтобы обеспечить хорошую скорость циркуляции, необходимо только соблюсти уклон с достаточным углом. Но такая система становится все менее популярной из-за эстетических соображений. Хотя, если спрятать трубы вверху под подвесной или натяжной потолок, то на виду останутся только трубы к приборам, а их, собственно, можно замонолитить в стену. Верхняя и нижняя разводка применяются и в вертикальных двухтрубных системах. Разница продемонстрирована на рисунке.
Двухтрубная система с верхней и нижней подводкой теплоносителя
При нижней разводке труба подачи идет понизу, но выше, чем обратка. Тубу подачи располагать можно в подвальном или полуподвальной помещении (обратка еще ниже), между черновым и чистовым полом и т.д. Подводить/отводить теплоноситель к радиаторам можно, пропустив трубы через отверстия в полу. При таком расположении подключение получается наиболее скрытым и эстетичным

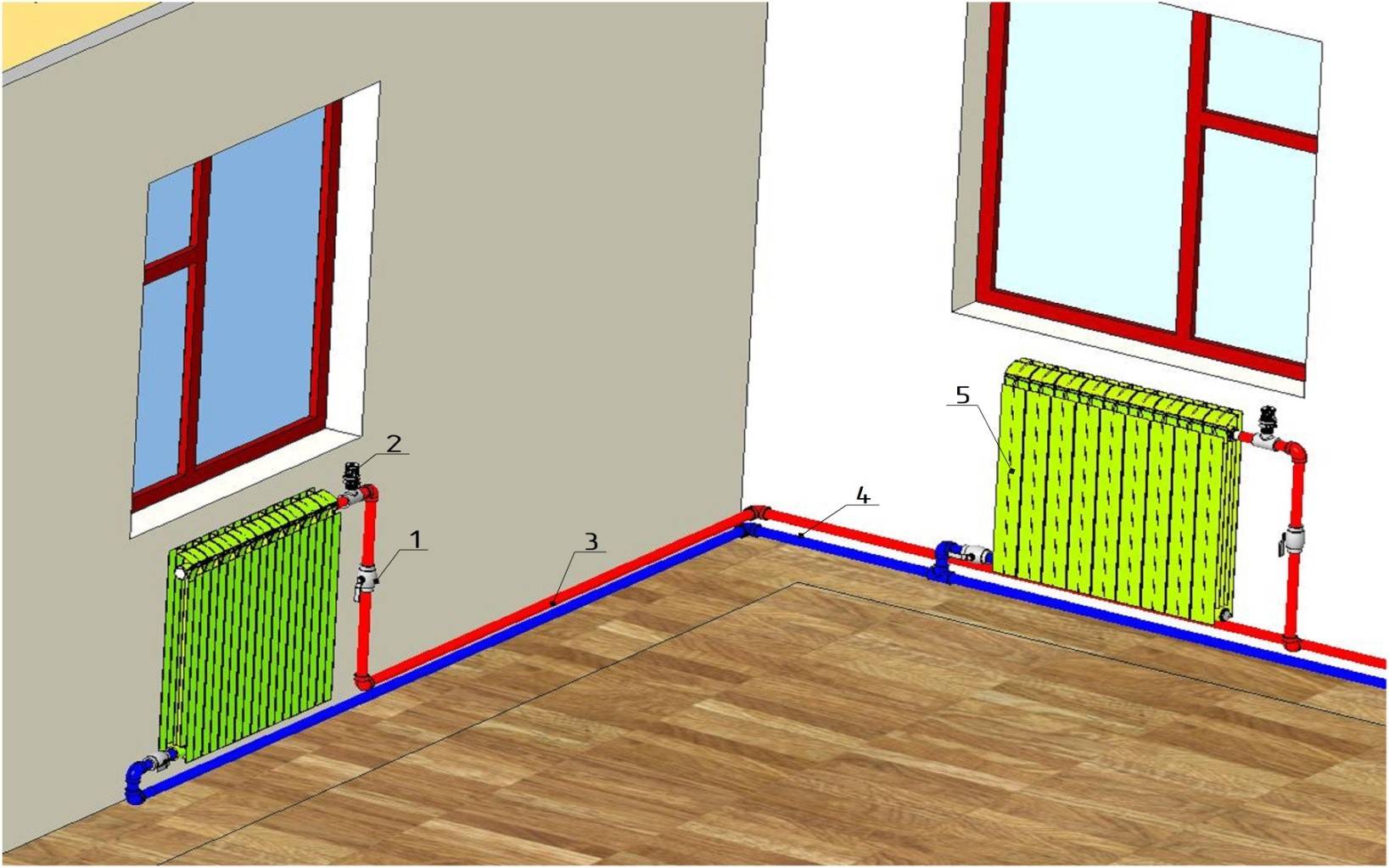

Двухтрубная система разная схема подключения радиаторов
Установка водяного отопления частного дома
На первом этапе выполняется установка отопительного котла. Он должен располагаться на подставке, отлитой из цементно-песочной смеси. После этого подсоединяют трубу отвода отработанных газов котла к центральному дымоходу. Место стыка обязательно заделывают жаростойкой мастикой или глиной, которая не растрескивается под воздействием высокой температуры.
На следующем этапе выполняют установку отопительных батарей. Их размещение должно быть строго под подоконниками, что позволяет создать тепловой барьер, предотвращающий, проникновение холодного воздуха через оконные щели. Сама установка радиатора достаточно проста и выполнима своими руками. Батарея навешивается на специальные кронштейны, закреплённые в стене при помощи дюбелей. Но, несмотря на всю кажущуюся простоту, существуют нюансы. которые нужно учитывать:
- Перед началом установки радиаторов выполняется разметка стен. Все радиаторы в частном доме должны располагаться на одном уровне и в горизонтальном положении, чтобы теплоноситель циркулировал беспрепятственно.
- Батарею при установке лучше не распаковывать, чтобы не повредить в процессе крепления.
- От нижней части батареи до напольной поверхности должен оставаться промежуток не менее 70 мм, но не более 150 мм.
- Отопительный радиатор должен, находится на 20 мм расстоянии от стены.
После завершения монтажа батарей переходят к разводке труб и установке сопутствующих узлов.
- Сливной патрубок с краном на конце, для удаления из системы воды. Его установка должна происходить в самой нижней точке системы обогрева частного дома.
- Расширительный бачок монтаж, которого выполняется в высшей точке системы отопления, но не меньше чем на высоте 3 м от котла.
- В случае с принудительной системой отопления монтируется циркуляционный насос. Специалисты, рекомендует сделать обводной участок трубопровода, который в случае поломки насоса возьмёт нагрузку на себя.
- При помощи кранов желательно оградить каждый самостоятельный элемент системы отопления. Это позволит в случае необходимости выполнить ремонт любого узла без полного слива теплоносителя.
Если схема отопления предусматривает наличие нескольких стояков, то в местах разводки трубопровода обязательно устанавливается балансировочный вентиль. В первую очередь — это необходимо для уравнивания разницы гидравлического сопротивления в различных ответвлениях отопительной системы.
Подбор оптимальной схемы отопления
Для обогрева жилища чаще всего используются следующие схемы, как установить котел отопления в частном доме:
- Однотрубные. Один коллектор обеспечивает все радиаторы. Он играет роль и подачи, и обратки, так как прокладывается замкнутым контуром рядом со всеми батареями.
- Двухтрубная. В этом случае применяется отдельная обратка и подача.
Чтобы выбрать наиболее оптимальную схему установки котла отопления в частном доме, рекомендуется проконсультироваться со специалистом. Однако в любом случае, двухтрубная система является более прогрессивным решением вопроса какая схема отопления лучше для частного дома. Хотя на первый взгляд может показаться, что однотрубная система позволяет сэкономить на материале, однако практика показывает, что такие системы и дороже, и сложнее.
Важно понимать, что внутри однотрубной системы остывание воды происходит намного быстрее: в результате более дальние радиаторы приходится оснащать большим числом секций. Также у раздающего коллектора должен быть достаточный диаметр, превосходящий линии двухтрубной разводки. Кроме того, в данной схеме существует серьезное затруднение при организации автоматического управления из-за влияния радиаторов друг на друга
Кроме того, в данной схеме существует серьезное затруднение при организации автоматического управления из-за влияния радиаторов друг на друга.
Небольшие строения типа дач, где число радиаторов не превышает 5, можно без опасения оснащать однотрубной горизонтальной схемой системы отопления частного дома своими руками (ее еще называют «ленинградкой»). Если число батарей увеличить, будут наблюдаться сбои в ее функционировании. Еще одно применение подобной развязки – однотрубные вертикальные стояки в двухэтажных коттеджах. Подобные схемы встречаются довольно часто и работают без сбоев.
Двухтрубная развязка обеспечивает доставку на все батареи теплоносителя одинаковой температуры. Это позволяет отказаться от наращивания секций. Наличие подающей и обратной трубы создает оптимальные условия для внедрения автоматического управления радиаторами, для чего используются термостатические вентили. В этом случае можно брать трубы меньшего диаметра и более простые схемы.
Какие бывают схемы отопления частного дома двухтрубного типа:
- Тупиковыми. В этом случае трубопровод состоит из отдельных ветвей, внутри которых используется встречное движение теплоносителя.
- Попутными двухтрубными. Здесь обратка выполняет роль продолжения подачи, что обеспечивает кольцевое движение теплоносителя внутри схемы.
- Лучевыми. Наиболее дорогостоящие схемы, где каждый радиатор имеет отдельно проложенную скрытым способом (в полу) линию от коллектора.
Если при укладке горизонтальных магистралей большого диаметра использовать уклон 3-5 мм/м, то будет достигнут гравитационный способ работы системы, и циркуляционные насосы можно не применять. Благодаря этому достигается полная энергетическая независимость системы. Этот принцип можно применять как однотрубных, так и двухтрубных схемах: главное – создать условия для самотечной циркуляции теплоносителя.
В открытых отопительных системах потребуется наличие в самой верхней точке расширительного бака: такой подход является обязательным при обустройстве самотечных контуров. Однако обратная труба рядом с котлом может быть оснащена мембранным расширителем, что позволит сделать систему закрытой, работающей в условиях избыточного давления. Такой подход считается более современным, и чаще всего используется в системах принудительного типа.
Особого упоминания при исследовании, какую схему отопления выбрать для частного дома, заслуживают теплые полы. Стоит такая система довольно дорого, так как требует укладки в стяжку нескольких сотен метров трубопровода: это позволяет обеспечить каждую комнату отдельным нагревающим водяным контуром. Трубы коммутируются на распределительном коллекторе, который имеет смесительный узел и собственный циркуляционный насос. В результате помещения прогреваются очень равномерно и экономично, в комфортной для людей форме. Подобный тип отопления может применяться в различных жилых помещениях.
Выбор способа отопления частного дома
В условиях России на выбор влияют множество факторов:
- климатические условия региона строительства;
- доступность того или иного топлива;
- наличие на рынке отопительных агрегатов нужного типа;
- личные предпочтения застройщика.
Если в регионе строительства нет газопровода, можно соорудить газгольдер и устроить отопление газовыми приборами. Но это при условии, что есть организация, занимающаяся монтажом оборудования и поставками пропан-бутана для них. Стоимость такого вида газоснабжения ниже, чем при использовании магистрального газа.
При выборе типа системы обычно выбирают не одну. Возможны перебои с подачей топлива, с отоплением таких проблем быть не должно. Поэтому параллельно с газовым или электрическим котлом устанавливают дровяные печи или агрегаты на жидком топливе, например, солярке. В таком случае отопление гарантировано при любых сбоях.
Кроме того, многие пользователи любят посидеть у открытого огня и устраивают, кроме основных агрегатов, камины, очаги и прочие подобные устройства.
Это касательно приспособления для генерации тепловой энергии. Но имеет значение и рациональное распределение тепла внутри помещения. В частном доме чаще всего используются радиаторное водяное отопление. В последнее время в такие системы активно включаются устройства обогрева пола как вспомогательный элемент.
Современные системы, как правило, выполняются многоконтурными, с раздельной регулировкой температуры в каждом из них. Обычно производится контроль в автоматическом режиме обратки с подмесом горячей воды из котла, или холодной из расширительного бачка для получения нужного нагрева системы.
Некоторые особенности имеют системы отопления двухэтажного дома. Значительная высота подъема теплового носителя в данном случае обеспечивает самопроизвольную циркуляцию естественным образом. Это позволяет отказаться от использования в трубопроводах циркуляционного насоса, а расширительный бак можно устанавливать не на чердаке, а непосредственно в котельной.
Такие устройства заполняются значительным количеством воды, поэтому их прогрев происходит медленно. Чтобы избавиться от такого недостатка, рекомендуется применять циркуляционную установку. Мощность его не велика, и, как правило, не превышает 90 Вт, а включение может производиться периодически.
Выбор составляющих элементов отопительной системы
Собрать отопительную систему без специальных знаний
достаточно сложно. Но реально. Для этого нужно приобрести:
Котел отопления
Сердцевина всей системы, базис – это отопительный котел. Как
уже отмечалось, его тип зависит от типа топлива. Кроме того, нужно правильно
подобрать мощность котла. Эффективность – важный момент, т.к. нужно обогревать
дом без лишних затрат.
Конструкция котлов, работающих на разном топливе,
принципиально не отличается. Каждый из них состоит из двух камер – камеры
сгорания и теплообменника. Первая предназначена для сгорания энергоносителя
(газ, керосин, солярка, дрова, уголь, брикеты), вторая для нагрева
теплоносителя (воды, антифриза).
Совет. На этом этапе нужно решить будет ли котел работать
только на обогрев дома или же обеспечивать пользователей горячей водой. В этом
случае нужно будет установить двухконтурный котел. Или же подключить бойлер к
одноконтурному котлу.
Трубы для отопления частного дома
Назначение труб – перенос тепла от котла к радиаторам в
помещении. Исходя из разных подходов к разводке труб, выделяют три популярные
схемы отопления: однотрубная, двухтрубная и лучевая (коллекторная), принцип
устройства которых описан выше – «водяное отопление дома»
Для разводки используют трубы из разного материала
Металлические трубы (стальные, нержавеющие, оцинкованные, медные)
Стальные трубы почти вытеснили полимерные аналоги. Монтаж
железных труб связан со сваркой, плюс, они подвержены коррозии и менее
долговечны. Конечно, нержавеющие и трубы с оцинкованной поверхностью лишены
таких минусов при условии правильного монтажа (резьбовые соединения). Что
касается медных труб, то они имеют высокие показатели надежности, а также
хорошо переносят высокое давление и температуру. Но, стоимость делает их
малодоступными.
Пластиковые трубы (металлопластиковые, полипропиленовые, полиэтиленовые)
Оптимальный и распространенный вариант. Металлопластиковые трубы
доступны и не требуют особой квалификации для монтажных работ. Соединяются
методом горячего прессования. Главный минус – высокий показатель теплового
расширения.
Радиаторы отопления (батареи)
С учетом популярности и распространенности можно выделить три типа:
традиционные чугунные радиаторы. Отличаются сравнительной
дешевизной, большим внутренним объемом, соответственно, вмещают больше
теплоносителя и хорошо отдают тепло;
конвекторы. Нагревают помещение благодаря проходящему по ним
воздуху, который нагревает отдельные секции.
панельные радиаторы – комбинация двух предыдущих типов.
Расширительный бак
Устанавливается с целью компенсировать расширение теплоносителя.
Выделяют расширительный бак открытого и закрытого типа
(фото).
В первом случае расширительный бак устанавливается в верхней
точке системы. Во втором случае – место установки не имеет определяющего
значения.
