Расчет конька двухскатной крыши

Что учесть при планировании?

При проектировании кровли необходимо учесть все внутренние и внешние факторы. Летние и зимние температуры, дождь, снег и другие нюансы, способные свести все старания к нулю.

Важно правильно выбрать место для постройки самого дома, чтобы ориентироваться на внешние факторы. Лучше всего заниматься проектированием крыши вместе с профессионалами, которые помогут выполнить строительство крыши правильно и за короткое время. Лучше всего заниматься проектированием крыши вместе с профессионалами, которые помогут выполнить строительство крыши правильно и за короткое время

Лучше всего заниматься проектированием крыши вместе с профессионалами, которые помогут выполнить строительство крыши правильно и за короткое время.

Проектирование начинается с выбора типа кровли и используемых кровельных материалов. Далее рассчитывают площадь, объем, высоту желаемой крыши, ширину и длину, проводят теплотехнический расчет. Например, у здания, размер которого 8х12 м, площадь равна 96 м2, что позволяет рассчитать количество нужных материалов.

К примеру, дачный домик размером 6×7 м, площадь равна 42 метра в квадрате.

Остальные данные:

  • высота потолков 2,5 м;
  • температура на улице -10 градусов;
  • температура внутри +20 градусов;
  • две из стен наружные;
  • два окна по 1,25 м2;
  • внизу обогреваемый подвал;
  • наверху холодный чердак.

Пренебрегая теплопотерями пола и двух стен, остается 12 квадратных метров потолка и 15 квадратных метров стен, а также 2,5 м2 окон. Увеличиваем теплопотерю всех конструкций на 0,05 Вт/кв. м.

Умножив найденные значения на площадь поверхностей и на разность температур, можно получить тепловой поток.

Исходя из всех этих данных, можно узнать ориентировочные расходы, которые необходимо учитывать при планировке и дальнейшем строительстве.

Расчет высоты крыши четырехскатного типа

Несмотря на то, что четырехскатная разновидность крыши намного сложнее по конструкции, в расчетах можно воспользоваться параметрами и формулами по принципу расчета высоты двухскатной разновидности.

У четырехскатной крыши имеются две разновидности:

  1. Шатровая. В такой конструкции все скаты крыши имеют одинаковые значения длины, площади и идентичны по форме. Такая разновидность используется в регионах с сильными ветрами. Она способна выдерживать сильные порывистые ветры и высокую степень нагрузки.
  2. Вальмовая. Скаты представлены двумя треугольниками и трапециями. Такая разновидность требует значительных затрат на материалы для ее сооружения, однако – это идеальный вариант для устройства мансардного этажа. Однако, такая конструкция не подойдет для регионов, где в основанном сильные порывисты ветры. В таких условиях конструкция нуждается в дополнительном укреплении.

ВАЖНО!
В любой из перечисленных разновидностей крыш для расчетов необходимо найти в конструкции фигуру прямоугольного треугольника. Это позволит определить искомые значения.. Для крыши четырехскатной разновидности подойдет способ, по которому рассчитывают значение высоты двухскатной крыши:

Для крыши четырехскатной разновидности подойдет способ, по которому рассчитывают значение высоты двухскатной крыши:

  1. В конструкции можно найти прямоугольный треугольник.
  2. В найденной фигуре обозначить гипотенузу, которой будут стропила, второй стороной – ширина дома, разделенная на 2.
  3. Отталкиваясь от параметра угла наклона( tg угла), вычисляется третья сторона фигуры, которая и представляет высоту.

Высота вальмовой крыши

Шатровая крыша своими руками фото, видео, особенности процесса

Возведение шатровой крыши лучше начать с малых архитектурных форм (к примеру, крыши гаража или открытой беседки). Прекрасный повод для изучения технологии строительства крыши и дальнейшего совершенствования навыков в работе.

Обустройство каркаса

Каркас такой крыши отличается простой конструкцией и состоит из четырех диагональных стропил и восьми подкосов (на каждое стропило приходится по два подкоса).

Монтаж крыши всегда начинается со строительства каркаса

Важно понимать, что для деревянных домов каркас опирается на верхние венцы, для домов из пенобетона и кирпичных домов – на мауэрлат

Установка опорных брусьев и мауэрлата

Для привязки мауэрлата советуем выполнить монтаж армопояса и закладных элементов. Для создания мауэрлата применяют деревянные брусья, которые закрепляются между собой прямым замком по всему периметру.

Способы крепления мауэрлата:

используя стропильные шпильки;

с применением стальной проволоки;

с помощью анкерных болтов.

Крепление мауэрлата с использованием проволоки выполняют путем закладки проволоки из стали на расстоянии 20-30 мм. Как только кладка высохнет, проволокой обвивают брус, после чего закрепляют ее концы.

Шпильки для крепления стропил имеют Г-образную форму и глубину погружения в бетонную подушку до 450 мм. Мауэрлат размещают и просверливают отверстия для установки шпилек. Далее шпильки устанавливают по месту, после чего закручивают гайкой.

Независимо от того, какой способ крепления мауэрлата Вы выбрали, нужно предусмотреть гидроизоляционный слой. Перед введением шпилек материал гидроизоляции прокалывают. После заливки бетоном нужно рассчитать резьбу шпилек, пока бетон не успел застыть.

Крепление мауэрлата на анкерные болты выполняют прямо в армопояс перед заливкой. Чтобы произвести разметку отверстий под анкерные болты, нужно подготовить доску и разметить на ней места установки. Далее доску прикладывают к грани мауэрлата и согласно разметке высверливают отверстия. Мауэрлат после подготовки надевают на болты, подкладывают шайбу, затем закручивают гайку.

Обустройство стропильной системы

Произведя выравнивание мауэрлата по периметру крыши, можно приступать к монтажу стропильной системы, а именно диагональных стропил, находящихся по диагоналям шатровой крыши. При этом учтите, что основная нагрузка системы приходится как раз на диагональные стропила. Диагональные балки отличаются значительной длиной и существенным весом.

Их установка производится по расчетной безраспорной или распорной схеме, по которой стропильная нога балки может упираться в балку или мауэрлат. Угол наклона стропил может быть до 23°. Вторая пара стропил устанавливается точно таким же способом. После установки диагональных стропил к ним примыкают по 2 коротких подкоса.

Полезные советы при возведении шатровой крыши

Согласно выбранному проекту, все операции при строительстве шатровой крыши – строительство обрешетки, устройство ендовы, обрамление проемов и труб производят при установке стропильной системы. Точное соблюдение технологии строительства обеспечат прекрасный результат.

Какой крепеж выбрать для строительства шатровой крыши

Выбору крепежа для строительства крыши нужно уделить особое внимание

Чтобы соединить все компоненты стропильной системы, нужно задействовать такой металлический крепеж:

перфорированные гвоздевые и зубчатые пластины;

хомуты, скобы, гвозди и шурупы;

перфорированные стальные уголки;

ползунки и салазки для крепления стропил.

Более того, могут понадобиться деревянные изделия:

  • пластины и нагели;
  • накладки при шиповом соединении;
  • треугольные бруски.

Крепеж лучше выбирать высокого качества, потому что шатровая крыша стропильной системы должна иметь высокую прочность.

Возможно Вам будет также интерестно:

  • выравнивание мауэрлата
  • Г-образная форма
  • гвозди
  • деревянные брусья
  • диагональные балки
  • заливка бетона
  • крепление мауэрлата
  • материал гидроизоляции
  • металлический крепеж
  • монтаж стропильной системы
  • накладки при шиповом соединении
  • обустройство стропильной системы
  • перфорированные гвоздевые пластины
  • пласти накосной стропилы
  • пластины и нагели
  • проволока из стали
  • скобы
  • способ крепления мауэрлата
  • строительство шатровой крыши
  • стропильная нога балки
  • треугольные бруски
  • угол наклона стропил
  • уложить на ребре
  • установка опорных брусьев
  • установка шпилек
  • хомуты
  • шатровая крыша
  • шпильки для крепления

Калькулятор расчёта высоты конька стропильной системы

В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.

Калькулятор расчёта высоты конька стропильной системы

Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

Пояснения по проведению расчетов.

Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.

Цены на крепления для стропил

1 – односкатная система.

2 – простая двускатная система.

3 – вальмовая система.

4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

Угол крутизны ската

Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

  • По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
  • По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к вычислению длины стропильных ног – для этого имеется специальный калькулятор.

Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной , двускатной , вальмовой , шатровой – в отдельных публикациях нашего портала.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

3

Игорь

Добрый день! Пожалуйста подскажите,- какой вид пароизоляции (тип A,B,C,D) я должен приобрести,или быть может это будет просто полиэтиленовая плёнка для изоляции пришиваемых досок (в моём случае6 30_ка) к верхним балкам перекрытия в бане.И как правильно изоляция стелится под балки,потом доски,или на доски снизу изнутри бани,никак не могу разобраться,нет точных определений,кто что твердит.И какой стороной крепиться изоляция?Пожалуйста ответьте более точно,у нас стропильная система уже сделана и ребята хотят подшивать доску,но никто точно не знает на доски,под доска на брус,под брус и.т.д Спасибо.

Евгений Афанасьев

Игорь, здравствуйте! Как следует из вашего вопроса — вы работаете над баней?. В таком случае вам не подойдут указанные типы пароизоляций (тип A,B,C,D), а необходим фольгированный материал с индексом F. Если речь идет об Изоспане, то это FB — на основе крафт-бумаги, FD или FS — на основе полипропиленовой пленки. А вот FX на базе вспененного полиэтилена подойдет для предбанника или моечной, а для парной — уже нет, так как невысока верхняя граница его термостойкости. Материал — всегда фольгой в сторону помещения. Теперь — о его месте. Смотря чем вы можете пожертвовать. Пароизоляция должна защитить деревянные детали конструкции от переувлажнения со всеми вытекающими последствиями. Понятно, что балки перекрытия защищать надо то есть слой изоляции — однозначно под ними. Доска 30-ка нашивается прямо на балки, так? Безусловно, «жертвовать» такой толстой доской — вроде бы жалко, то есть пароизоляция должна разместиться ниже ее. Но и оставлять фольгированный потолок в бане — не хочется, то есть можно закрыть пароизоляцию затем слоем вагонки или тонкой доски. Вот этот, самый нижний, слой уже не будет иметь полноценной защиты от пара, то есть и будет выступать в роли «жертвы», которую не жалко будет поменять через несколько лет активного пользования баней.

Зачем определять высоту

При проектировании строительства какого-либо объекта нельзя пренебрегать ни одним параметром, в том числе и значением высоты крыши. Следующий ряд аргументов подтвердит значимость правильного определения такого параметра:

Длительность срока эксплуатации и надежность. Самая важная характеристика, которая интересует каждого владельца дома. Оптимально подобранная высота крова позволит конструкции быть устойчивой к имеющимся нагрузкам, оказываемым материалами кровельного покрытия и иных сооружений, сезонной нагрузке, такой как масса снега.

Эстетика внешнего вида

Немаловажно при строительстве дома позаботиться о его внешнем виде. Неправильные параметры, применяемые в проектировке, не смогут позволить дому выглядеть завершено и эстетично.

Удобство

За счет высоты крыши можно соорудить в доме чердачное помещение и приспособить его для жизни или склада, что обеспечивает определенные удобства и увеличивает жилое пространство дома.

Верхняя точка крыши называется коньком. Иначе говоря, это место соединения наклонных плоскостей крыши, расположенное в горизонтальной плоскости.

Если высота уровня кровли высчитана неправильно и имеет значение ниже необходимого или выше, то это сулит не только дисбалансом в архитектуре, но и проблемами в течение срока пользования. Параметр высоты должен соответствовать технологическим процессам.

Атмосферные нагрузки

Как учитывается угол наклона при расчете стропильной системы

Расчет состоит из нескольких этапов, каждый имеет свои требования и учитывает определенные условия.

Шаг 1. Расчет нагрузки на погонный метр стропильной ноги. Мы уже упоминали, что от показателей угла наклона во многом зависит распределение усилий. Стропильная нога условно принимается за балку с двумя или несколькими точками упора, от угла наклона зависят значения продольных и поперечных усилий. Каждое отдельное усилие определяется после построения эпюры как катет прямоугольного треугольника. При этом угол наклона играет важную роль, именно его значение синусов, косинусов и тангенсов используются для определения нагрузок.

Разложение нагрузки на стропила на вертикальную и горизонтальную составляющие

Для расчета суммарной нагрузки нужно расстояние между точками упора стропильных ног умножить на расстояние между стропильными ногами и на суммарную нагрузку. С учетом значения этой силы строится эпюра. Но на практике расчеты по эпюрам не нужно делать, в СНиПе есть таблицы с готовыми данными.

Шаг 2. Определение площади сечения пиломатериалов, используемых для изготовления стропильных ног. Это очень важный этап расчетов. Исходные данные надо брать из ГОСТа 24454-80, прочность материалов дана с учетом вида древесины. Для стропильных ног универсальными считаются доски толщиной 50 мм, ширина подбирается в зависимости от ранее рассчитанных нагрузок.

Таблица размеров и других параметров стропил

С учетом величины угла наклона по формулам рассчитывается ширина доски, исходные данные – толщина стропилины.

Оптимальный шаг и сечение стропил под металлочерепицу

Имейте в виду, что максимальная длина стропилины – это не общая длина, а расстояние между соседними упорами. Упорами смогут быть как вертикальные стойки, так и раскосы или различные стяжки.

Элементы стропильных систем

Еще раз напоминаем, что во время расчетов параметров стропилины надо брать максимальное расстояние, одна нога может иметь несколько опорных точек. Этот общий подход используется для расчетов на прочность любых конструкций, всегда берется самое слабое и наиболее нагруженное место. Только так можно с достаточным запасом прочности и устойчивости спроектировать стропильную систему.

Во время непосредственного строительства кровельщики могут увеличивать количество упоров или уменьшать расстояние между ними и за счет этого дополнительно повышать устойчивость конструкции. Но категорически запрещается уменьшать количество опорных элементов или увеличивать расстояние между опорными точками. Такие действия обязательно приведут к деформации крыши. Она может случиться как сразу после окончания кровельных работ, так и через несколько лет после начала эксплуатации здания.

Монтаж стропильной системы двухскатной крыши должен производиться по проекту

На основании расчетов определяется минимальная ширина доски для стропил при толщине 50 мм с учетом оптимального угла наклона скатов. Это значение никогда не будет стандартным, окончательно выбирать доску нужно с запасом по ширине. К примеру, если у вас получилось 90 мм, то доску надо брать 100 мм, если 120 мм, то ширина стропильной ноги должна быть 150 мм. За счет такого подхода компенсируется возможное уменьшение прочности пиломатериалов. Дело в том, что в мире не существует двух досок с полностью одинаковыми свойствами. На механическую прочность оказывает влияние огромное количество факторов, не поддающихся расчетам. Никто не знает, сколько именно трещин или сучков будет иметь доска на расчетном участке, есть ли заболонь или иные пороки развития древесины, как она сушилась, какие допуски по толщине и ширине и т. д.

Еще один момент – одна и та же доска изменяется свою прочность в зависимости от влажности, температуры наружного воздуха и времени эксплуатации.

Деформация древесины

Мера усадки и деформации симметричной доски зависит от распиловки

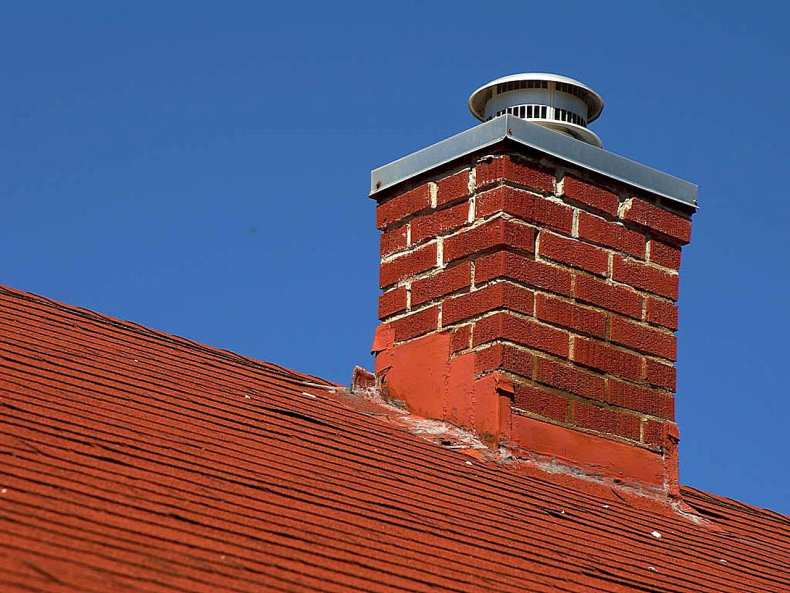

Оптимальное расположение дымохода

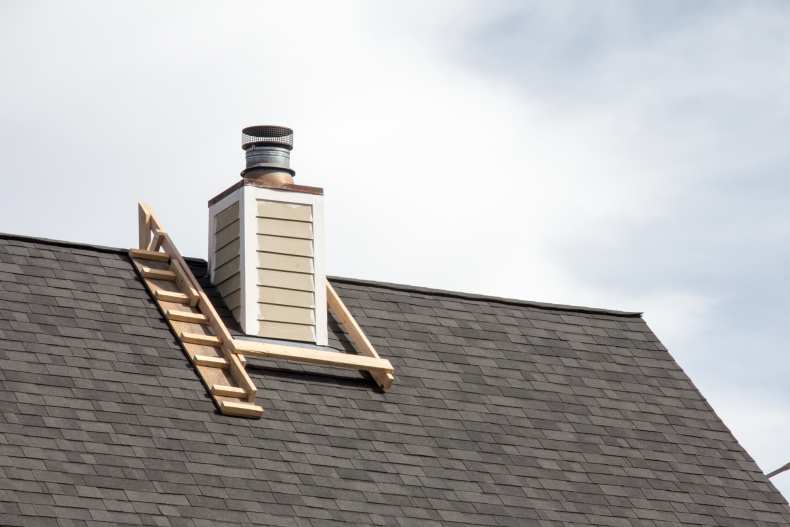

Для крыши со скатом самым рациональным нахождением части отвода для дыма будет значение, максимально приближенное к ребру конькового выступа.

При проектировании в любом проекте расположенность рядом с коньком поможет обеспечить самое большое расстояние до устья от дна колосника. Барьер в этом случае не будет препятствовать прохождению воздушных масс.

Определить высоту несложно в том случае, если между ребром и трубой полтора метра. Поможет метод построения домовой модели.

Реализуется он следующим образом:

  • Дом схематично изображается в удобном масштабе. Параллельно уровню грунтовой поверхности проводится линия;
  • Полметра в выбранном масштабе потребуется отложить от нее вверх в месте, где идет пересечение кровельной поверхности с дымоходной частью;
  • Через точку проводится горизонталь, которая покажет значение минимальной высоты для расположения устья;
  • Предел для высоты отвода находится по аналогии для случая, когда расстояние лежит в пределах от полутора до трех метров;
  • Тогда от верха крыши откладывается просто горизонтальная прямая. Она показывает минимальное значение высоты.

Расчёт угла наклона, высоты и веса кровли

Перед расчётом высоты крыши надо определиться с углами наклона скатов. В этом помогут нормативные документы, в которых предъявляются требования к кровельным работам, то есть свод правил СП20.13330.2011, базирующийся на указаниях СНиП 2.01.07–85 «Нагрузки и воздействия».

Угол наклона

По правилам выбор угла наклона кровли зависит от используемого финишного материала.

Под каким углом строить кровлю, решают, ориентируясь на финишный материал

Таблица: угол наклона для крыш с разным покрытием

Рекомендуемый угол наклона крышиФинишное покрытие
1–2°Рулонные материалы на битумной основе — не менее четырёх слоёв, с внешней гравийной посыпкой, утопленной в слой расплавленной мастики
2–3°Как в предыдущей строке, но для надёжности кровли достаточно трёх слоёв рулонного материала
3–10°Аналогичные вышеописанным рулонные материалы (не менее трёх слоёв), но без наружной защитной гравийной посыпки.
10–15°Рулонные кровельные материалы, наклеиваемые на горячую мастику не менее чем в два слоя
13–15°Черепичное глиняное покрытие
15–17°Асбестоцементные листы усиленного профиля
17–20°Кровельная листовая сталь с развальцовкой соединений
18–35°Профнастил, металлочерепица
27–44°Натуральное штучное черепичное покрытие, битумно-полимерные или сланцевые плитки
38–45°Дранка, щепа, натуральный гонт
40–60°Голландская черепица
5–90°Асбестоцементный шифер
20–90°Искусственный шифер

Высота конька

Выбрав кровельный материал и решив, каким будет наклон крыши, приступают к определению высоты конькового бруса. Для этого обращаются к геометрии, ведь крыша в разрезе выглядит как два соединённые друг с другом треугольника.

При расчёте высоты крыши используют формулу a=b · tg α, где a — высота конька, b — половина ширины здания, α – угол наклона кровли.

Для примера рассчитаем высоту кровли под наклоном в 40°, которую планируется строить на доме размером 6х9 м. С этой целью выполним следующие вычисления:

  1. Ширину дома разделим на 2 и определим длину нижнего катета прямоугольного треугольника кровли: b = 6 / 2 = 3 м.
  2. По таблице найдём, что тангенс угла в 40° равен 0,84.
  3. Вычислим высоту кровли a = 3 · 0,84 = 2,52 м.

Видео: вычисление высоты и угла наклона кровли

Вес

В вес крыши включается масса всех слоёв кровельного пирога: финишного покрытия, контробрешётки, обрешётки и изоляционных материалов.

В вес кровли включают все материалы вплоть до теплоизоляционных плит

Допустим, нам необходимо определить вес крыши, покрытой битумной черепицей и утеплённой материалом плотностью 35 кг/м³, закатанным в рулон толщиной 0,1 м, длиной 10 м и шириной 1,2 м. В этом случае требуется сделать следующее:

  1. Рассчитать вес 1 м² теплоизоляционного материала по формуле 0,1 · 1,2 · 10 · 35 / (10 · 1,2) = 3,5 кг/м².
  2. Найти все остальные данные, то есть вес 1 м² финишного покрытия, паро- и гидроизоляции и деревянного каркаса из стропил и обрешётки, в таблице (см. ниже) или на этикетке товара в магазине.
  3. Сложить все полученные значения и умножить их на площадь крыши, тем самым определив вес всей кровли.

Таблица: вес 1 м² материалов для устройства кровли

МатериалВес 1 м²
Шифер10–15 кг
Ондулин4–6 кг
Керамическая черепица35–50 кг
Цементно-песчаная черепица40–50 кг
Битумная черепица8–12 кг
Металлочерепица4–5 кг
Профнастил4–5 кг
Контробрешётка18–20 кг
Обрешётка8–12 кг
Стропильная система15–20 кг

Как определяется высота конька

Если выбор типа кровельного покрытия уже сделан, то для определения высоты конька потребуется сделать расчет или оценку устойчивости кровли к воздействию погодных факторов в данном климатическом поясе.

Принимаем в расчет рекомендации строительной метеорологии

Возможно, вам не придется самостоятельно проверять устойчивость стропильного каркаса при различной высоте конька, это удел профессиональных проектировщиков. Но нужно знать, что расчет выполняется, исходя из статистики метеорологической службы по трем определяющим факторам:

  • Преимущественному направлению и средней скорости ветра у поверхности земли и на высоте 7-10м;
  • Средней и максимальной толщине снежного покрова в данной местности за последние 70 лет;
  • Среднесуточная, максимальная плюсовая и минусовая температура на местности.

Климатические рекомендации, помогающие правильно выполнить проверочный расчет, приведены в строительных нормах СНиПе 23.01.99.

Для расчета потребуются табличные данные из свода правил СП 20-13330-2011, согласно которому территория страны разбита на восемь зон, с примерно равным количеством снега, выпадающего максимально в течение контрольного периода зимы. К первому поясу относят снеговую нагрузку в 80 кг/м2, для последнего, восьмого пояса количество снега на одном квадрате может достигать 560-600 кг.

Если сравнивать давление снега на крышу и динамическое давление ветра, то становится ясным, что расчет высоты конька и угла наклона двухскатной крыши должен проводиться в первую очередь по снеговой нагрузке. Для снежных районов высоту конька выбирают так, чтобы угол наклона двухскатной кровли находился в пределах 30-60о. При больших углах давление снега можно не учитывать.

Но это не значит, что динамический напор ветра можно вообще не принимать в расчет. Например, рассмотрим систему фронтонов двухскатной крыши. При высоте конька в 3 м и ширине основания в 6 м площадь поверхности одного фронтона составляет 9 м2. По расчету, при скорости ветра в 10-12м/с на фронтон крыши будет воздействовать горизонтально приложенная сила в 200 кг. Это значит, что даже при небольшой высоте конька у стропильной системы есть шанс быть сложенной, как карточный домик, если в расчете каркаса не предусмотрена установка подкосов и ветровых досок.

Геометрия конька двухскатной крыши

Зачастую у всех, кто впервые соприкасается с темой расчета двухскатной крыши, возникает закономерный вопрос, – зачем нужно выполнять расчет высоты конька, если основные характеристики определяются углом наклона скатов?

По сути, угол наклона используется преимущественно для того, чтобы принять в расчет внешние климатические факторы, а высота конька является сугубо конструкционной величиной. От выбранной высоты конька определяются длина стропил и длина распорок и стоек, удерживающих коньковую балку.

Для выполнения расчета высоты конька используют два способа:

  • С помощью тригонометрических функций;
  • Табличный способ, по заранее рассчитанным длинам стропил и основания.

Если двухскатная крыша выполнена по симметричной схеме, то для расчета достаточно знать длину заложения или половину основания крыши и угол наклона. Далее по тангенсу определяем высоту конька, как на схеме.

Понятно, что тригонометрические функции очень неудобны и, главное, не наглядны для практической работы. Поэтому в строительных справочных таблицах можно увидеть обозначение угла наклона, как 5:10

Неважно, сколько это градусов, для расчета мастеру достаточно знать, что 5 – это высота конька, а 10 — длина заложения

Кроме того, опроеделить высоту конька можно графическим или практическим методом. В первом случае используются чертежи или точные эскизы конструкции будущего стропильного двухскатного каркаса. Для строительных расчетов иногда достаточно просто измерить линейкой и пересчитать значения в масштабе чертежа. Несмотря на внешнюю примитивность, это наиболее надежный и проверенный способ расчета. Во втором случае приходится забираться на крышу с рулеткой и отвесом и измерять высоту конька на практике.

К примеру, при сборке двухскатного каркаса необходимо точно вырезать длину стропила и выполнить запил под опорные площадки на коньковой балке и на мауэрлат. На практике данные теоретического расчета длины используют только как справочные. Чтобы выполнить запил, мастер поднимается на крышу, измеряет отвесом и рулеткой высоту конька и длину основания, и только после этого выполняет расчет места запила.

Расчет угла кровли в зависимости от снеговых и ветровых нагрузок

Для определения вероятного действия от выпадения осадков на строение (угол наклона двускатной крыши) используется карта снеговых нагрузок Российской Федерации (сопредельных стран).

Карта снеговых нагрузок Российской Федерации

При этом для расчета угла ската кровли используется значение числителя (первая цифра дроби), то есть среднестатистический вес снежного покрова для горизонтальной плоскости. Планируемый угол уклона крыши учитывается коэффициентом µ, составляющим для крыш со скатом:

  • менее 25о – 1;
  • 25…60о – 0,7 (интерполируется согласно данным, приведенным выше);
  • более 60о – не учитывается.

При постройке дома, например, в Подмосковье, здание попадает в третью зону со средней снеговой нагрузкой 180 кг/м.кв. При планируемой кровле с углом наклона в 30о цифру следует умножить на коэффициент 0,7 – итоговое значение составит 126 кг/м.кв.

Для расчета ветровых нагрузок используется аналогичная схема. По карте ветровых нагрузок определяется зона, по месту расположения строения (между зданий, на открытом месте) – тип воздействия ветрового потока. Эти параметры дают начальную формулу, как рассчитать угол наклона крыши.

Карта ветровых нагрузок России

Место расположения здания учитывается коэффициентами из таблицы.

*- Место размещения для дома высотой в 5 м включает область с радиусом 5х30 = 150 м. Таким образом, даже в крупном городе дом, выстроенный в частном районе, будет считаться находящимся в зоне с малоэтажной застройкой.

Упрощенный расчет нагрузки от действия ветра для здания в Подмосковье, распложенного на берегу водоема значительной площади, позволяет получить цифру:

  • для зоны 1 (Москва и Подмосковье) среднестатистическая нагрузка составляет 32 кг/м.кв.;
  • для ската в 30о, высоты 5…10 м и размещения на открытой местности принимаем коэффициент 1,0;
  • конечный результат – 32х1,0 = 32 кг/м.кв.

Однако, помимо обычного воздействия ветра, необходимо учесть его аэродинамическую составляющую.

Иллюстрация — ветровые нагрузки на крышу

В зависимости от преобладающего направления ветрового потока, он будет стремиться сорвать кровлю или «прижать» ее к стропилам. Поэтому с учетом розы ветров рассчитывается усилие для наиболее нагруженных зон и полученное значение применяется для всей конструкции, чтобы унифицировать ее и не использовать в разных зонах стропила различного сечения. Так, с учетом приведенных выше расчетов и планируемой двускатной кровли, принимаем для ветра во фронтон (торец здания) коэффициент -1,4 и умножаем его на номинальное значение ветровой нагрузки: 32х(-1,4) = 44,8 кг/м.кв.

Полученные данные по ветровой и снеговой нагрузке суммируются, при этом знак коэффициента аэродинамического влияния ветра не учитывается. Для расчетного случая итог составит:

126+44,8 = 170,8 кг/м.кв.

Это не превышает допустимой нагрузки на стропильные системы обычной конструкции 300 кг/м.кв., соответственно, крыша с таким углом наклона вполне допустима для данной местности.

Виды крыш

В современном строительстве распространены практически все существующие в архитектуре формы крыш. Широко распространены односкатные и двухскатные, а также четырехскатные (вальмовые) виды.

Кроме них встречаются и шатровые кровли, и куполообразные, и ломаные (мансардные) и сложные многоскатные.

Среди получивших наибольшее распространение чаще всего встречаются крыши двухскатные, представляющие собой несложную конструкцию, состоящую из двух наклонных скатов и двух фронтонов – вертикальных стен треугольной формы.

Крыши двускатной конструкции обычно монтируют на гараж, садовую беседку. Оригинально смотрится и двухскатная крыша с мансардой.

Стропильная система таких кровель состоит из спаренных расположенных под углом к горизонтальной линии деталей. Обеспечивает их устойчивость дощатая или сплошная обрешетка.

Верхняя часть двускатных крыш, место стыка стропильных ног получило название конька. Это самая верхняя часть всего здания на которую многие владельцы частных домов устанавливают декоративный флюгер.

Для определения площади крыши и расчета количества досок для обрешетки, кровельного материала и длины самих лаг необходимо научиться рассчитывать высоту конька.

Быстро и точно произвести расчёт двухскатной крыши, в том числе определить высоту конька можно и с помощью онлайн-калькулятора в сети интернет.

Количество кровельного покрытия на дом

Кровельное покрытие имеет разные формы и соответственно укладывают его по-разному. Алгоритм подсчёта количества кровельного покрытия можно выразить следующим образом:

  • Sкр – искомая площадь вальмовой кровли;
  • Sв – площадь вальмы;
  • Sтр – площадь бокового ската;
  • b – основание вальмы;
  • h — её высота,
  • h1 – высота трапеции;
  • a1 – длина конька;
  • b1 – длина нижнего карниза с учётом свесов.

Если исходить из площади всей кровли 4-хскатной крыши, то можно рассчитать только площадь лицевой поверхности элементов покрытия кровли. Между тем определённая часть поверхности материала будет скрыта перехлёстами плиток или панелей при их креплении на крыше.


То есть, реальная потребность в площади материала будет превышать общую площадь кровли.

Поэтому для грамотного расчета необходимого количества материала в норму расхода на единицу площади скатов закладывают коэффициент запаса.

Например, для профлиста шириной 850 мм лицевая размер составит 750 мм за счёт перехлёста волн панелей. По длине панели перекрываются с обеих сторон на 50 мм.

Отсюда вывод, что одна панель профлиста размером 3000 х 850 мм при укладке её на крышу «теряет» полезную площадь в размере (0,85 – 0,75) х (0,5 х 2) = 0,1 м2.

Но ещё надо учитывать дополнительный расход материала при крое для граничных участков. Следовательно, при подсчёте потребности кровельного материала нужно площадь крыши умножить на коэффициент 1,2 и разделить на площадь одной панели профнастила.

Определение высоты крыши

Наиболее важные факторы, влияющие на выбор высоты расположения конькового соединения, относятся к природным условиям зоны, в которой происходит строительство. Согласно строительным нормам этот параметр выбирают, исходя из следующих условий:

  1. Количеству выпадающих осадков. Чем больше в регионе строительства выпадает осадков зимой, тем выше располагают , чтобы получить крутые скаты, с поверхности которых снег соскальзывает «самотеком». Для средней полосы России рекомендованный уклон составляет 40-50 градусов. Чтобы поучить это показатель при ширине дома 6 м, конек надо поднять минимум на 2,52 м.

  2. Тип кровельного материала. Характер поверхности покрытия крыши отражается на рекомендованном уклоне крыши. Если поверхность шершавая, то угол расположения скатов увеличивают, чтобы облегчить сход снежных масс. Если кровельный материал гадкий, то уклон выбирают в районе нижней границы рекомендованных значений, так как увеличение этого параметра увеличивает площадь и вес скатов.

  3. Силу ветра. В районах, где превалирует резкий порывистый ветер, часто случаются ураганы, уклон крыши уменьшают, чтобы снизить парусность кровельной конструкции. Сильный ветер срывает покрытие с поверхности крыши, снижая защиту от проникновения влаги.

Зависимость высоты конька от уклона скатов

Как используется пространство под кровлей

Это вопросом нужно озадачиться еще на этапе проектирования. Ведь если под крышей у вас будет жилое помещение, то в таком случае возможно пойти двумя путями:

  • Использовать увеличенный угол крыши дома для большего простора и создания высоких потолков.
  • Обустроить мансардную конструкцию ломанного типа. Ее можно соорудить двухскатной или четырехскатной.

Приняв решение об обустройстве большего уклона, надо помнить о нескольких моментах:

  • затраты на материалы и монтаж возрастут;
  • для более высоких конструкций растет ветровая нагрузка;
  • при показателе угла ската более 60 градусов снег не задерживается на крыше и скатывается, а вот при мансардной конструкции обязательно надо учитывать снеговые нагрузки;
  • для крутых скатов нужно тщательно выбирать материал кровли.

Но и при малом уклоне могут возникать проблемы. Например, будет скапливаться снег и влага, которая затем может затекать в помещение через стыки.
