Основные точки отладки пластикового остекления
Система окна из ПВХ содержит пять точек настоек. Их контроль может отрегулировать положение створки. Характеристики регуляторов:
- Вертикальная точка координации – расположена снизу в петле.
- там же находится вторая точка – она определяет горизонтальный угол створки.
- Выше по горизонтали установлена верхняя петля – она ответственна за верхнее положение створки.
- То, насколько туго прижимается створка, управляется точкой эксцентрики запорной цапфы.
- Вторая настройка силы прижимания – это часть цапфы, устроенной снизу.
Схематичное положение настраивающих точек окна
Рис.: схематичное положение настраивающих точек окна
Эти координаторы, в зависимости от собственных настроек, фиксируют любые заложенные в механизме расположения оконных створок. Они универсальны для большинства выпускаемых производителями видов окон из ПВХ. Отличия в системе регулирования могут быть лишь при индивидуальных разработках.
Створка задевает оконную раму
Данная проблема возникает достаточно часто. Она также не является критической, справиться с ней можно самостоятельно без замены деталей фурнитуры и без затрат на ремонт.
Створка может задевать край рамы в тех случаях, когда детали фурнитуры разбалтываются или деформируются. Такое может произойти, если окно постоянно находится в открытом состоянии. В этом случае фурнитура повреждается под тяжестью створки.
Вторая причина неисправности – слишком резкое и быстрое открытие или закрытие окна, что приводит к деформации деталей, а также к ослаблению их крепления.
Чтобы осуществить настройку без проблем, желательно обратиться за помощью производителю фурнитуры, эмблема которого видна на деталях. Посетив сайт компании-производителя и ознакомившись с инструкцией по регулировке, вы сможете быстро и точно выполнить настройку.
Существуют общие советы по изменению положения створки, если нарушено закрывание:
- Створка задевает раму верхним торцом: створку нужно повернуть к нижнему навесу или опустить всю конструкцию вниз.
- Створка задевает раму нижним торцом ближе к ручке: створку поднимают и поворачивают в сторону верхней петли.
- Створка задевает раму в середине торцевой части (там, где ручка): конструкцию смещают в сторону петель. Иногда необходимо слегка повернуть створку к нижнему или верхнему навесу.
Чтобы осуществить настройку, потребуется поворачивать шестигранником болты, расположенные на системе «ножницы», сверху окна, а также на нижнем навесе.
Рассмотрим, как регулировать створку при самых распространённых нарушениях ее положения.
- Если створка опустилась, или требуется слегка повернуть ее снизу, необходимо регулировать болт, распложенный на нижнем навесе. Сняв наличник, вы увидите отверстие сверху навеса. Вставив в него шестигранник и поворачивая его, вы отрегулируете высоту створки. Поворот по часовой стрелке поднимает створку, против – опускает.
- Если требуется переместить створку влево или вправо, то нужен болт, расположенный в нижней части навесного механизма параллельно плоскости окна. К болту имеется два доступа: со стороны окна и откоса, регулировку можно осуществлять с любой стороны. Поворачивая болт по часовой стрелке, вы переместите створку вправо, против часовой – влево. Обязательно нужно проверять, как закрывается окно, после каждого поворота болта. Манипуляции осуществляются до тех пор, пока не будет достигнут нужный результат.
- Чтобы отрегулировать створку в верхней части, необходимо произвести регулировку механизма «ножницы». Для перемещения створки в верхней части, нужно найти головку под шестигранник, которая находится сбоку на механизме. Она будет доступна, если окно полностью распахнуть.
Если требуется отрегулировать тяжелую металлопластиковую створку или дверь, то необходимо настраивать специальные доводчики, задача которых приподнимать створку при открытии и закрытии.
Одно из преимуществ современных пластиковых оконных систем заключается в том, что их фурнитура подлежит всесторонней самостоятельной настройке. В ключевых местах расположены настроечные болты, регулировка которых осуществляется при помощи ключей-шестигранников диаметром 4 мм. Затрачивая минимум усилий, вы сможете самостоятельно отрегулировать окно так, как вам удобно, настроить теплообмен в помещении, защитить окно от холодного воздуха в зимнее время, а также исправить мелкие недостатки, возникшие в процессе эксплуатации.
Проблемы с фурнитурой пластиковых окон
Фурнитура пластиковых окон обычно состоит из нескольких частей, каждый узел или деталь отвечают за свой участок. Для того, чтобы провести регулировочные работы, необходимо иметь инструмент:
- ключи в виде шестигранника;
- насадки «звёздочка»;
- лопатки, которые предназначены для работы со стеклопакетами;
- шпатели;
- молоток резиновый;
- пассатижи, отвёртки разные;
- смазочные материалы для фурнитуры и кисточка, желательно мягкая.
Может что-то из перечисленного инструмента и не потребуется, но нужно быть готовым ко всему.
Пред началом работ необходимо уяснить ответственность каждой детали фурнитуры, что бы знать с чего начинать работу.
Что где находится
Петля, которая установлена внизу пластикового окна позволяет смещать его в любую сторону и производить регулировки его прижатия.
Механизмы для запора имеют цапфы, а они ответственны за прижатие всей створки.
Механизм, который отвечает за поворот и откидывание створки, располагают в верхней части. Он позволяет провести регулировку створки по сторонам, а также изменить её прижатие к коробу.
Выпадение створки
Что делать, когда окно открывали для проветривания, а оно выпало? В таких случаях виновником всех бед становится блокировщик. Его устанавливают в механизме запорной ручки, которую он должен заблокировать и не дать повернуться ей, куда не следует.
Для того что бы всё стало на своё место, пальцами подводят пластину поближе к уплотнению, створку ставят в положение «открыто» и поворачивают в положение когда она открыта.
Сквозняк
Вас начали беспокоить сквозняки, которые появились в пластиковых окнах? Не волнуйтесь, это тоже поправимо. Первым делом внимательно проверьте резинку, которая служит уплотнением окна. При обнаружении трещин, разрывов или других явных признаков её разрушения, уплотнительную резинку следует заменить.
Если с ней, по вашему мнению проблем нет, значит, следует несколько увеличить прижим створки окна к раме. На боковом торце створки со стороны ручки окна расположена система эксцентриков, позволяющая отрегулировать плотность прижима створки к раме.
Регулирование прижима створки к раме
Провисание створки
Нередко случается так, что низ окна с той стороны, где установлена ручка, может задевать коробку. В таком случае говорят что створка провисает. Большие и тяжёлые окна, хорошо зарекомендовавшие производители, обычно снабжают микролифтом. Этот механизм предназначен для подъема на несколько миллиметров створки окна для снятия нагрузки с остальных частей фурнитуры.
Микролифт створки пластикового окна
Что делать, когда створка провисает? В таком случае можно поступить следующим образом. Низ провисшей створки необходимо продвинуть в сторону провисания, а верх двигают к петлям. В большинстве случаев этого бывает достаточно для регулировки.
Регулировки выполнены, а створка провисает по-прежнему. Это должно вас насторожить, так как необходимо произвести самую опасную операцию по регулировке пластиковых окон, это регулировка стеклопакетом. Такой случай встречается очень редко. Для его возникновения бывают причины:
- неправильная сборка стеклопакета;
- неправильная установка;
- нарушение правил эксплуатации.
В редких случаях встречаются все три причины одновременно. Иногда поворотные створки или двери комплектуются фурнитурой, которая не регулируется. В таких случаях отрегулировать провис можно только стеклопакетом. Для этого с помощью винта в нижней петле отпускают створку максимально вниз.

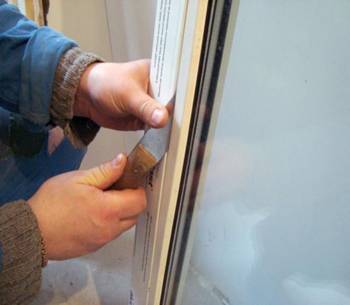

При закрытой створке шпателем, очень аккуратно вынимают штапики. Их необходимо пометить, чтобы потом они встали без проблем на свои места.
Стекло следует вынуть и поставить в сторону так, чтобы оно случайно не разбилось.
Далее с помощью прокладок добиваются нормального открывания и закрывания створок.
Когда всё получилось, можно ставить стекло на место. Штапики следует ставить на свои места только с помощью резинового молотка. При необходимости дополнительными регулировками добиваются нормального открывания окна или балконной двери. Без этих работ можно обойтись, в случае, когда устанавливается микролифт.
Встречаются такие блокираторы на окнах или дверях, которые можно приспособить на роль подъёмника. Но это возможно проделать только с мощными блокираторами. Для этого ответку блокировщика устанавливают с таким расчётом, чтобы при закрытии оконной створки или двери, он как бы наезжал на ответку с подъёмом на пару миллиметров. Выверку нужно проводить аккуратно и точно, иначе можно повредить блокировщик.
Как отрегулировать створку окна по горизонтали и вертикали?
Пластиковые окна отличаются функциональностью, что достигается в том числе и благодаря использованию нескольких вариантов открывания створок: кроме традиционного поворотного способа используется и откидной вариант, чаще всего в комбинации поворотно-откидной створки.
Но кроме удобства такая система сопряжена и с определенными сложностями регулировки, которая выполняется не только по горизонтали, но и по вертикали.
1. Если заметен небольшой перекос или сдвиг рамы, о котором легко догадаться характерным провисанием или цеплянием створки об раму, то следует провести регулировку по горизонтали, которая проводится при помощи верхней и нижней петель.
Все работы выполняются исключительно при открытой створке, хотя для корректировки нижней петли имеется возможность доступа и при закрытом окне.
Из инструментов в этом случае понадобится шестигранник или насадка «звездочка» в зависимости от типа конструкции.
Если необходимо притянуть створку к внутреннему краю, то поворот производится вправо, а если требуется приподнять нижний угол, то в обратную сторону. После того как будет отрегулирована верхняя петля, аналогичным образом можно настроить и нижнюю. Для этого шестигранник, вставленный в специальное отверстие в петле, поворачивается в нужную сторону.
2. Регулировка по вертикали производится исключительно за счет нижней петли: если просевшую раму следует приподнять, то шестигранник следует вращать вправо, а если надо немного опустить, то влево.
Отрегулировать петли также нужно и в том случае, если, например, уплотнители утратили первоначальную эластичность, но еще вполне пригодны для эксплуатации, при условии обеспечения более плотного прижима.
Регулярную профилактику следует проводить и тогда, когда окно часто остается распахнутым, так как в этом случае происходит элементарное провисание створки.
Регулировка фурнитуры
Метод настройки зависит от вида фурнитуры, которая у разных производителей отличается строением. Есть виды, регулируемые отвертками, другие настраивают шестигранниками. Для повышения плотности прилегания планку смещают в сторону улицы.
На петлях есть выдвигаемые элементы для координации прижима. Меньший выступ дает слабое прилегание, большее — обеспечит плотное придавливание.
Правила работы:
- координировать фурнитуру нужно не реже, чем 1 раз в год;
- сильное придавливание испортит приборы из-за постоянного напряжения;
- прорезь в эксцентрике бывает под плоскую или крестовую отвертку, в зависимости от этого выбирают инструмент;
- чтобы повернуть эксцентрик, его нужно отвести от плоскости, выдвинутый элемент можно повернуть вручную или плоскогубцами;
- проверяют расположение эксцентрика, если проблема не устранена, изменяют позицию ответной части на коробке или рамных отверстий.
Ручка
Если ручка шатается, достаточно подтянуть болты
Поворотная рукоять должна быть подвижной, но иногда она шатается и не выполняет своих функций. В простом случае достаточно сильнее затянуть болты, которые располагаются под заглушкой. Для снятия деталь поддевают, поворачивают на 90°, открывшиеся винты подтягивают отверткой.
Другие проблемы с ручкой:
- не полностью открывается и заедает;
- рукоять заклинивает;
- нужна замена.
Если ручка заклинивает, нужно ее смазать
В первом случае сначала чистят и смазывают механизм, если не помогает — ослабляют прижим створки. Подмазывают масленкой с насадкой, для чистки используют щетки.
Если ручка не движется, то нужно вручную изменить положение блокиратора, не дающего изменять позицию фрамуги, когда она открыта (поднимать вверх). Рычаг отводят вручную, он находится на торце.
Меняют ручку на новую, когда она повреждена механически, потеряла вид, не помогает регулировка. Лучше заказать деталь там, где делали окно с установкой всех элементов. Демонтируют старую конструкцию, устанавливают новую.
Откидной механизм
Режимы пластиковых окон предусматривают разные варианты открывания, для чего используют поворотно-откидной или просто откидной механизм. В первом случае створка распахивается на боковых навесах, или открывается только ее верхняя часть.
Порядок регулировки:
- створку распахивают в обычном режиме;
- ручку ставят в позицию проветривания, откроется часть ножниц;
- болт подкручивают для поднятия или опускания створки.
Прижимание нижнего угла фрамуги регулируют винтом на нижней петле, для чего нужно снять с нее заглушку. Поднимают или опускают створку для работы в откидном режиме болтом на верхней петле при открытом окне. Сила надавливания координируется эксцентриками на боковой стороне фрамуги.
Если при работе откидного механизма не прикрывается верхний угол створки, перемещают именно его. Окно открывают на 90°, в верхней петле на створке подкручивают боковой винт, но так, чтобы между фрамугой и навесом был зазор (он нужен для захода туда поворотно-откидного устройства).
Другие точки
Иногда фрамугу перекашивает так, что даже после максимального сдвига результат не удовлетворяет. В этом случае на ответной планке находят регулировку, пробуют координировать. Работают шестигранником, вращая его по часовой стрелке для выдвижения створки.
Если пары миллиметров не хватает вбок, а не в глубину, под ответку ставят 2 подкладки:
- вырезают из пластика (толщина 3 – 4 мм), желательно белого цвета;
- удаляют упоры, свинчивая болты;
- одну деталь ставят сбоку, вторую — внизу;
- крепят упоры обратно, они сдвигаются вглубь на 3 мм;
- если пластик выступает, его срезают острым ножом.
Когда требуется ремонт или замена
Чаще меняют ручку, но замена касается и других механизмов. Качественные оконные приборы работают длительно, при этом требуется только небольшая корректировка или ремонт.
Ситуации, требующие замены:
- экономия завода на распашных, откидных, раздвижных или поворотно-откидных механизмах — внешний вид не меняется, но регулировка некачественных приборов невозможна;
- нарушение технологии сборки оконных коробок или створок — провис в год составляет 2 — 3 мм, при этом координацией фурнитуры нельзя изменить вес фрамуг, их конструкцию;
- выработка механизмов, потерявших рабочие качества в связи с окончанием гарантийного срока.
Провисла створка пластикового окна. Что делать и как отрегулировать?
Одной из часто возникающих проблем является затрудненное закрытие окна из-за провисания пластиковой створки. При закрытии возникает характерный стук створки по раме, а иногда ее приходится и вовсе приподнимать, чтобы обеспечить полное закрытие конструкции.
Проблема легко решается с помощью регулировки створки, возвращая способность к легкому и плотному закрыванию.
Нет необходимости мириться с возникшей неработоспособностью – чем быстрее выправить погрешность, тем быстрее окно восстановит свою функциональность.
Из статьи Вы узнаете:
Почему оконная створка может провиснуть?
Главное обстоятельство, заставляющее створку провиснуть, это воздействие собственным весом. Больше всего проблем доставляют большие окна, имеющие тяжелые створки. По этой причине не рекомендуется открывать надолго окна больших размеров.
Допущенные погрешности при монтаже конструкции. Такие ситуации нередки, когда мастера, выполнявшие установку, не провели надлежащим образом регулировку, что привело к затруднениям при закрывании. Если заказ включает в себя не только изготовление, но и монтаж оконной конструкции из ПВХ, следует контролировать этапы проводимой работы и проверять качество выполняемых действий. Тем самым, заказчик сможет исключить возможность проявления впоследствии дефектов из-за нарушенной технологии установки.
Неправильная эксплуатация окна, в частности створки, также вызывает проблемы с провисанием. Не следует навешивать на открытые створки белье для сушки, либо иные тяжелые предметы. Нужно учитывать, что конструкция рассчитана только на вес самого изделия , и не гарантирует успешную эксплуатацию, если использовать окно не по назначению.
Выпадение элементов окна из конструкции, которые должны удерживать створку, во время транспортировки. Ошибка будет устранена, однако геометрия изделия при этом может быть нарушена – может наблюдаться отклонение от перпендикуляра по углам створки. Отклонение может быть незаметным, составлять всего пару миллиметров, однако и такого расхождение будет достаточно, чтобы вызвать провисание.
Регулируем створку по основным точкам
Конструкция оборудована множеством основных точек, которые позволяют производить регулировку как можно точнее. Регулировке подлежит не только створка окна, но и все окно, включая фурнитуру.
Приступая к отладке работы створки, в первую очередь обращают внимание на точку в петлевой группе сверху. Регулируют изделие с помощью шестигранного ключа
Путем прокручивания сверху створка двигается к дверной петле. Закручивание регулировочного винта приводит к прижатию верхней части к петлям приподнимая низ конструкции.
В этой ситуации невозможно ошибиться с регулировкой – чрезмерное закручивание приводит к цеплянию створки верхней части. При откручивании болта происходит обратная реакция – створка опускается после отхождения верхней части от петли, усугубляя ситуацию с провисанием.
Из нашей прошлой статьи Вы можете узнать, как и чем смазывают пластиковые окна.
Как плотнее закрыть пластиковое окно
Многие собственники домов и квартир интересуются, как плотнее закрыть пластиковое окно. Чтобы можно было максимально плотно закрыть створку, нужно очистить раму, чтобы улучшить соприкосновение элементов конструкции. В ней скапливается грязь, пыль. Если не установлена москитная сетка, могут попадать листья, перья птиц. Зимой во время проветривания на раме создается конденсат из-за разницы температур. Он превращается в лед, приводя к неплотному закрытию, деформированию створки. Поэтому раму нужно периодически чистить. Для этого применяют мягкую ткань или губку. Дополнительно рекомендуется использовать кисточку для удаления загрязнений из труднодоступных мест.
Также важно до конца опускать ручку при закрытии пластикового окна. Это обеспечит максимально плотное соприкосновение стеклопакета с рамой
Если не до конца закрыть систему, она перейдет в режим микропроветривания.
Доводчики двери
После установки, да и в процессе работы, доводчик иногда требует обслуживания и регулировок. Если дверь стала открываться с большим усилием, то нужно несколько ослабить натяжение пружины, которая установлена в доводчике. Работу необходимо выполнить аккуратно, иначе дверь будет ударяться об стенку.
Отрегулировать скорость закрывания двери
Плавные регулировки также проводят по мере необходимости. Ими можно регулировать скорость и угол открывания, замедлитель и фиксатор открытого состояния. Также проводятся сезонные регулировки, так как в холодное время смазка в доводчике может застывать.
