Противопожарный стеклопакет: виды и свойства

Холодный и теплый профиль: разница

От вашего грамотного подхода к выбору противопожарных сооружений во многом зависит уровень огнестойкости оконных конструкций и степень пожарной угрозы. Не забывайте о том, что деревянных и пластиковых (поливинилхлоридных) окон не существует – они огнеопасны, не способны выдержать внушительный вес огнестойкого стеклопакета. Вам также следует знать, что:

в зависимости от места установки окна в противопожарном исполнении делятся на внутренние и внешние;
уровень огнестойкости или время, которое конструкция сможет выдерживать воздействие и прямой контакт с огнем, определяют стеклопакет и конструкция оконного блока в целом – для этого необходимо ознакомиться с маркировкой на стекле и раме, а также заглянуть в сертификаты соответствия;
профиль бывает двух видов – «холодный» и «теплый».

Теплый профиль – это конструкция, предназначенная для установки на фасадах зданий, т.е. одна сторона ее граничит с улицей. В задачу данного типа входит помимо огнестойкости еще и теплоизоляция внутренних помещений. Состоит из двух алюминиевых профилей, между которыми размещается слой полиамида. В профессиональных кругах известна данная система как «профиль с терморазрывом», т.к. благодаря вставкам создается эффект термоса. Устанавливают в основном в жилых, офисных и торговых помещениях, реже в производственных зданиях.

Однокамерный стеклопакет с огнестойким стеклоблоком – конструкция, предназначенная для монтажа внутри помещений. Устанавливается в перегородках и между отсеками. В конструкции отсутствует термическая вставка. Наиболее востребован данный профиль при обустройстве лоджий, тамбуров, торговых ларьков, беседок, складских зданий и т.д. Специалисты рекомендуют в качестве внутренних противопожарных изделий отдавать предпочтение не окнам, а готовым перегородкам.

Инженерные особенности

Материалом рамы служит закаленная сталь, прошедшая термическую обработку. Чаще всего для изготовления используются низколегированные или низкоуглеродистые марки. Выбор стальной рамы обоснован высокой степенью стойкости железа к критичным термическим нагрузкам.

В качестве материала для каркаса могут использоваться огнестойкие алюминиевые сплавы с усиленными прочностными характеристиками. Такие алюминиевые окна также успешно выдерживают воздействие высокой температуры при пожарах.

Вторым важным конструктивным элементом является стекло – в таких моделях окон используются материалы с высокой светопропускной способностью и усиленными прочностными свойствами. Чтобы при возгорании стекло не растрескивалось, оно изготовлено в формате многослойной структуры с наличием термостойкого изоляционного материала. Такие стекла называются триплексами, и для их изготовления принято использовать толстые закаленные марки материала М1 или М2.

Обеспечивает термостойкость пожаробезопасного окна внутренний наполнитель стеклопакета – композиционная заливка. Такой материал обладает способностью затвердевать при критичном нагревании свыше 120 градусов. В процессе подогрева при контакте с огнем заливка, являющаяся одновременно и теплоизоляционным материалом, расширяется и препятствует образованию осколков растрескавшегося стекла.

Стекла огнестойкого пакета смонтированы на каркасе из негорючих профилей и соединены распорными термостойкими лентами. Для придания герметичности внутренние стыки стекол с профилями и рамой обрабатываются жаростойким герметиком.

В большинстве современных моделей для заполнения пространства между стеклами и формирования пожаробезопасного слоя используются гелевые растворы. Такие гелевые составы характеризуются высокой светопроницаемостью, инертностью к температуре. И именно благодаря им сдерживается разрушительное действие огня.

Важная конструктивная особенность пожаростойких окон – это отсутствие фрамуг или форточек, створок, как эти модели не предполагают возможности проветривания и являются глухой светопрозрачной частью несущих стеновых конструкций.

Какой стеклопакет – такое и окно

Купить пластиковые окна с правильными стеклопакетами

Стеклопакет занимает от 70 до 90% площади окна, именно он диктует каким окну быть. Его несложно поменять и вдохнуть в окно новую жизнь, если оно установлено давно и не отвечает требованиям потребителя. Инновации в производстве стекла повысили теплоизоляцию стекла на 50%, защиту от солнца на 60%, а звукоизоляцию в 3 раза. Стеклопакет с инновационным энергосберегающим стеклом способен сделать даже скромное окно ультрасовременным.

*Статья содержит контекстную и визуальную рекламу

Портал ОКНА МЕДИА рекомендует: Как недорого обновить окно и подарить ему вторую жизнь?

Цена пожаростойкого окна из дерева от 60 000 руб./м2

Пожаростойкое окно — должно не только сохранять свою целостность под воздействием огня, но и защищать от мощного теплового излучения, что порой тоже становится вопросом жизни и смерти. Специальные пожаростойкие окна помогут защитить ваше имущество, а порой, и жизнь от огня. Даже если вы очень ответственны и внимательны, застраховать себя от возможности пожара на 100% не получится. Очень часто виновниками возгорания становятся неблагополучные соседи или недостаточно добросовестные коммунальные службы.

В случае возникновения пожара, огонь может очень быстро проникать из одного помещения в другое, и чтобы предотвратить его дальнейшее распространение, нужно локализовать очаг возгорания, а также блокировать поступление в помещение кислорода, активизирующего процессы горения. Обычные окна не выдерживают такого перепада температуры и лопаются, впуская поток свежего воздуха и позволяя языкам пламени беспрепятственно распространятся.

Тонированный стеклопакет

Данная разновидность стеклопакетов во многом является продолжением солнцезащитных, так как технологии изготовления в значительной мере совпадают. Но в случае тонированных стеклопакетов основное их назначение – придание сооружению привлекательного и оригинального внешнего вида. Оно достигается использованием при изготовлении стеклопакета специальных тонированных стекол, которые могут быть получены путем применения различных технологий:

при производстве стекла в расплавленную массу добавляются красящие пигменты;
нанесением в вакууме слоя окислов металлов (производство так называемого i-стекла);
при производстве стекла на его горячую поверхность также наносится слой металлов (метод пиролиза).

Областью применения тонированных стеклопакетов могут быть самые различные здания:

высотные сооружения любого назначения;
спортивные объекты;
торговые и деловые комплексы, любая другая коммерческая недвижимость;
возводимые по оригинальным архитектурным и дизайнерским проектам.

Применение различных видов тонированных стеклопакетов позволяют значительно повысить эстетические характеристики строящегося здания или сооружения, сделав его визуально привлекательнее и эффектнее.

Interior of Palais des congres Montreal. To create a Palais open to the world, the architectural concept of the Palais focuses on the aspects of light and transparency.

Рис. 8. Тонированные стеклопакеты.

Маркировка противопожарного стекла

Большую часть информацию, касательно характеристик противопожарного стекла можно узнать из его маркировки. Для обозначения используются буквы латинского алфавита:

E – стойкое к разрушению;
I – обладает высокой устойчивостью к нагреванию до критической температуры;
W – удерживает жар, не пропускает тепло в смежное помещение.

Производитель гарантирует сохранение заявленных характеристик на протяжении определенного времени. Время в минутах указано после буквенной маркировки. Для лучшего понимания можно рассмотреть примеры:

EIW 60 – изделие сохраняет стойкость к разрушению, устойчивость к нагреву и удерживает жар на протяжении 60 минут.
EI 60 – устойчиво к разрушению, препятствует нагреву на протяжении 60 минут.
EI 30 – устойчиво к разрушению, препятствует нагреву на протяжении 30 минут.

Конструктивные особенности противопожарных окон

Как и все окна, противопожарные состоят из двух основных элементов: рама и стеклопакет. Главное к ним требование – выдержать определенное время воздействие высоких температур и огня. Поэтому в устройстве оконных конструкций используют огнестойкое стекло, которое не подвержено линейному расширению.

Что касается рамы, то ее изготавливают из стального или алюминиевого профиля. Такие материалы, как древесина и пластик, не применяются, потому что они не могут противостоять выше обозначенным нагрузкам. Сегодня производители предлагают окна с декоративным наполнением, где используются деревянный шпон в виде накладок. И это единственное присутствие этих материалов. Алюминиевые виды противопожарных конструкций на рынке есть, но относятся они к третьему типу по классификации, потому что могут сдерживать огонь в течение 15 минут, не больше.

В интернете встречается информация о деревянных и пластиковых противопожарных окнах. Наверняка такие изделия на рынке присутствуют, но они (наверняка) нелицензированные. Потому что в Федеральном законе под номером 123 четко расставлены приоритеты используемых материалов. Все дело в том, что древесина и пластик относятся к категории горючих материалов. А значит, не могут соответствовать требованиям противопожарной безопасности.

Конструкция противопожарного окна

И хотя деревянные двери в категории «противопожарных» присутствуют, но надо отметить тот факт, что их внутреннее наполнение дает возможность противостоять им и огню, и высоким температурам. То есть заполнение деревянного каркаса производиться негорючими огнестойкими материалами. В этом и отличие дверей от окон.

Окна противопожарные, изготовленные из стального профиля, в основном используются на промышленных и складских объектах. Алюминиевые аналоги чаще устанавливают в торговых помещениях, административных, а также в спортивных сооружениях и культурно-массовых.

И еще один момент. Сегодня производители предлагают окна противопожарного типа с так называемым энергосберегающим профилем. В обычных оконных конструкциях полости (камеры) профиля заполняются полиамидом – материалом горючим. В противопожарных конструкциях для этого используют огнестойкие изделия. Один из самых востребованных – базальтовое волокно или вата. Материал с низкой теплопроводностью, но высокой стойкостью и к огню, и к высоким температурам.

В видео показано, как работают противопожарные окна:

В процессе монтажа противопожарных окон обязательно используют огнестойкие герметики или пены, которыми заполняют проемы между рамами и перегородками, куда окна монтируются.

Противопожарные окна из алюминиевого профиля с деревянными накладками

Приобретайте у профессионалов

В условиях открытой рыночной экономики и активного развития, повсеместного распространения информационных технологий, в том числе сети Интернет, не составляет труда найти вариант объявлений о продаже огнестойких оконных блоков. Однако многие люди, профессионалы и просто граждане, стараются противопожарные окна заказать именно в нашей компании «ПрофГласс». Особой популярностью пользуются противопожарные окна EI 60 открывающиеся. И тому существует ряд причин.

В компании работают исключительно опытные, высококвалифицированные специалисты, способные решать самые сложные и неординарные задачи. Они четко знают и неукоснительно выполняют свои должностные обязанности.
Мы предлагаем продукцию по минимально возможным для данной категории товаров ценам. Маркетинговая политика компании построена таким образом, чтобы делать упор на объемах производства и продаж при минимальных наценках на отдельно взятую товарную позицию. Подобного рода подход выгоден всем: и нам, как производителям и продавцам, и, естественно, потребителям.
Условия поставки обсуждаются индивидуально, но они однозначно будут весьма привлекательными.

Обращайтесь, будем рады плодотворному и взаимовыгодному сотрудничеству.

Градация типов огнестойкости

Требования к противопожарным оконным блокам прописаны во многих нормативных документах, основным из которых является Технический Регламент. В соответствие с информацией, указанной в ТР, оконные блоки не должны открываться. Однако сегодня на отечественном рынке можно найти светопрозрачные конструкции с автоматическим приводом для открытия/закрытия, что не противоречит законодательству. При заказе изделий всегда уточняйте у продавца наличие сопроводительных документов:

сертификат соответствия на оконный блок;
сертификат на стеклопакет;
технические характеристики – размеры и параметры.

Огнестойкость является основным параметром (обозначение в документации – литера «Е»), влияющим на пожаробезопасность и на стоимость окна. Данный показатель может находиться в пределах от 15 до 60 минут и указывает на время, которое сможет продержаться конструкция в случае пожара (при воздействии пламени сохранит герметичность и не пропустит огонь, дым и газы в помещение). Подбирать оптимальный вариант следует с учетом особенностей объекта, этажа размещения и размеров окна, т.к. на спасательные мероприятия и эвакуацию людей указанного промежутка времени должно хватить. Огневые испытания проводятся по ГОСТу Р-53308-2009.

По пределам огнестойкости изделия делятся на три типа:

1 тип – Е-60, блок состоит из 6 стекол и пяти слоев антипиреновой прослойки, защищает от огня, искр, дыма в течение часа, предназначены для многоэтажных построек, в производственных зданиях, лабораториях и для объектов с высокой посещаемостью;
2 тип – Е-30, конструкция стеклопакета из 3-х стекол и двух слоев огнезащитной прослойки, выдерживает высокие нагрузки в течение 0,5 часа, устанавливаются в коттеджах и в квартирах;
3 тип – Е-15, два стекла с одним слоем защитного геля, противостоять огню сможет в течение 15 минут, устанавливаются в коттеджах и в квартирах.

Также в продаже можно встретить окна со степенью огнестойкости E-45 и E-90, однако они не соответствуют техническому регламенту и классификация их должна производиться в сторону меньшего показателя (т.е. Е-45 приравнивается к Е-30, Е-90 к Е-60).

Производители противопожарных окон в России

Среди отечественных компаний, выпускающих лицензионную продукцию, можно выделить:

по Москве – ООО «Олемат», «Фототех» и их противопожарные окна;
в Санкт-Петербурге НПО «СЭТ-Огнезащита», «Пульс», ООО «Мир Конструкций».

Различие подходов хорошо отражают официальные страницы производителей противопожарных окон. Для сравнения можно взять две конкретные компании. Например, противопожарные окна Север и продукцию НПО Пульс. В первом случае, портал предлагает продукцию со створками без информации о сертификатах. Во втором варианте, отдельная страница сайта содержит перечень полученных лицензий с указанием срока действия и государственной организации, выдавшей документ.

Естественно, выбор лучше оставлять на компаниях, предоставляющих гарантии на собственную продукцию. Особенно это касается юридических лиц, где требования ПБ контролируются соответствующими государственными ведомствами. В частных домостроениях – установка противопожарных окон допускает отклонения на усмотрение владельца.

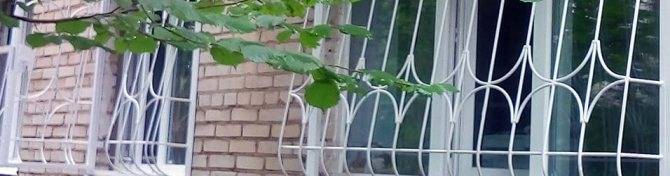

Установка решеток в зависимости от типа помещения

Для начала необходимо отметить список зданий, в которых устанавливать решетки на окнах по правилам пожарной безопасности категорически запрещается:

объекты энергетических предприятий, которые признаются действующими;
предприятия, которые связаны со структурой здравоохранения (лечебно- и санаторно-профилактические, аптеки, НИИ);
общеобразовательные школы, училища, интернаты, детские сады, дошкольные организации, детские дома, разнообразные секции.

В остальных случаях собственник сам решает – устанавливать решетки или нет. Особенно остро этот вопрос стоит для владельцев квартир на нижних этажах многоквартирного дома. Ведь при установке решетки на окна требования хозяина относительно эстетики фасада могут оказаться очень высокими. В отдельную категорию входят здания исторического значения. Установка любых конструкций, нарушающих первоначальный вид фасада, здесь строго контролируется соответствующими органами, которые беспрепятственно «портить» наследие не дадут.

Если говорить о желаниях бизнесмена обезопасить свою торговую площадь, то здесь его ждут несколько нюансов, связанных с расположением здания. В некоторых случаях установка решеток на окна разрешения не требует, к примеру, если они выходят во двор. Но если магазин, бутик или ателье открыты на нижних этажах исторического здания, КГИОП может и не выдать разрешение на изменение конструкции.

Маркировка огнестойкости окон (EI)

В зависимости от выбора комплектующих профильные конструкции имеют разные классы огнестойкости. От этого показателя зависит, сколько времени модель может сохранить герметичность рядом пламенем при высокой температуре. Не текущий момент в России актуальна такая классификация:

противопожарные окна EI 60 – 1 час;
противопожарные окна EI 30 – полчаса;
противопожарные окна EI 15 – четверть часа.

Используемые в маркировке буквы имеют значение: «E» показывает время сохранения целостности, а «I» — промежуток, в течение которого остается приемлемой теплоизолирующая способность конструкции. У огнестойких моделей окон эти параметры одинаковые, поэтому используется только одно числовое значение.

Плюсы и минусы использования

Главное преимущество огнестойких стекол, что это надежная замена традиционным материалам для создания внутренних преград открытому огню, распространяющимся потокам дыма, тепла в зданиях, сооружениях. Противопожарные перегородки, двери из стекла сегодня стали привычны.

Кроме того, с их установкой, использованием можно успешно решить следующие задачи:

Отделить от смежных офисных, административных, производственных, складских помещений с наличием пожарной нагрузки эвакуационные пути и выходы, обеспечив возможность людям безопасно покинуть здание. Причем если нет сильного задымления, смонтированы/работают системы дымоудаления, то и в условиях естественного освещения.
Перегородки, окна из огнестойкого стекла, вставки из него в дверях, воротах не только сдерживают возможное распространение пожара, но и из-за хорошего визуального контроля помещений со стороны работников в дневное время, дежурного персонала, сотрудников службы охраны ночью позволяют оперативно, вовремя обнаружить признаки возгорания, сообщить об этом, используя ручные пожарные извещатели АПС, включить стационарные системы пожаротушения.

К недостаткам можно отнести большую массу конструкций из противопожарного стекла, обусловленную его толщиной при многослойном варианте производства, а также немалую стоимость за 1 м2.

Технология изготовления и конструкция противопожарных окон

Производство противопожарных конструкций не имеет принципиального отличия от изготовления обычных окон, различие заключается только в используемых негорючих материалах.

Основной элемент защитной конструкции – стеклопакет из огнестойкого прозрачного стекла. Кроме этого противопожарное окно состоит из:

рамы, представляющей собой каркас для удержания стеклопакета в оконном проеме здания;
накладного алюминиевого профиля;
термостойких вставок;
заполнителей для профиля;
огнестойких герметиков заполняющих пустоты при сборке готового изделия.

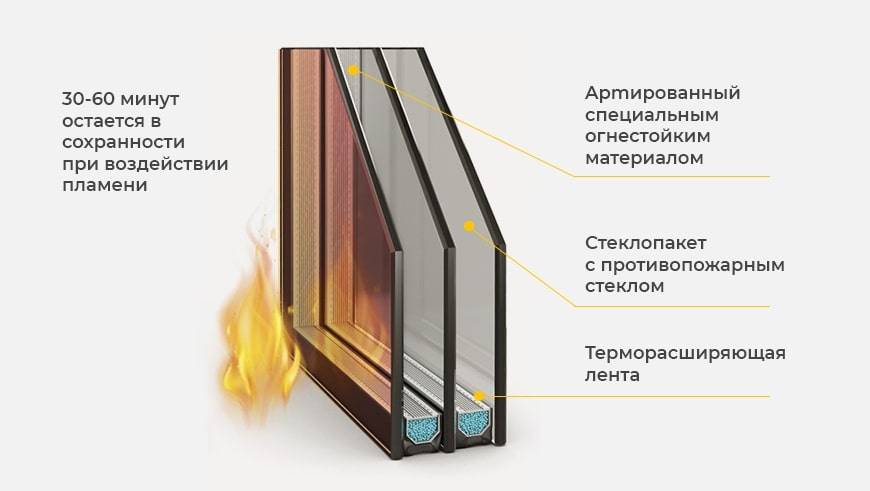

Стеклопакеты для огнезащитной конструкции

Стеклопакеты собираются сразу из нескольких стеклянных полотен, промеж которых заливается специальный по химическому составу гель, скрепляющий при нагревании все полотно воедино. По внешнему виду он бесцветный и в условиях обычной эксплуатации не сказывается на пропускной способности света через окно.

На огнестойкость оконных блоков влияет количество слоев тонких силикатных стекол. Большое количество позволяет конструкции длительнее выдерживать воздействие пламени при пожаре, но в тоже время добавится вес и стоимость такого оконного блока.

Вес некоторых стеклопакетов для противопожарных конструкций достигает до 300 кг, это стоит учитывать на этапе проектирования здания при расчете его несущей способности, а также при изготовлении каркаса и установки самого окна.

Открывающиеся противопожарные окна

При желании такие окна могут быть оснащены створками с возможностью их открывания. Однако стоит помнить о том, что такое может допускаться только в помещениях, предназначенных для жилья при наличии в них устройств закрывания с автоматическим механизмом, подключенных к температурным датчикам. На прочих объектах в конструкциях оконных блоков не допускается наличие таких элементов:

подвижных створок и форточек;
ручек, щеколд и прочей фурнитуры.

Даже если изготовитель указывает, что окна относятся к классу ЕI60, но при этом они открываются, только из-за наличия активных элементов такая защита не может получить сертификат соответствия.

Источник

Профиль

Накладной профиль изготавливается из алюминия и его сплавов. Это объясняется сравнительно небольшим его весом, стойкостью к коррозии и высокой прочностью. Кроме того, алюминий плохо проводит тепло. Это – очень модный материал, делающий изделия из него современными. Древесина, пропитанная специальными огнеупорными растворами, может использоваться при внешнем оформлении, но не может нести конструкционную нагрузку. Недопустимо также использование поливинилхлорида при изготовлении накладного профиля.

Противопожарное окно должно быть глухим. Это записано в техническом регламенте, который регулирует требования пожарной безопасности при изготовлении и эксплуатации. На нем нет форточек, фрамуг и створок, поэтому на нем нет и шпингалетов, ручек и другой фурнитуры.

Недостатки материала

Важные свойства огнеупорного гипсокартона

Стоит помнить, что большинству видов огнеупорного стекла свойственна хрупкость. Работая с этим материалом нельзя допускать ударных нагрузок и чрезмерного давления на его поверхность. Огнестойкое стекло трудно поддается обработке. Многие виды стекол вообще не режут или же применяют для резки лазерные, гидравлические аппараты. Разрезать его в домашних условиях крайне сложно. Лучше несколько раз отмерить, чтобы лишний раз убедиться в правильности размеров, чем пытаться подогнать лист под свои потребности.

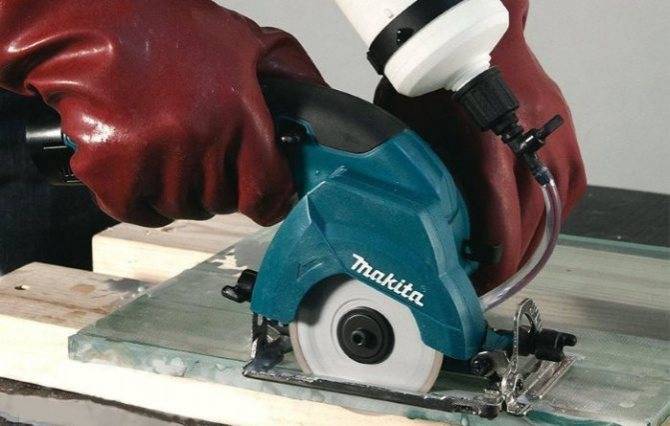

Когда другого варианта, кроме резки, попросту нет, на помощь умельцу придет небольшая болгарка с алмазным кругом.

Работать надо с особой осторожностью, не допускать излишнего нажима, место распила постоянно смачивать маслом. Резка стекла с огнеупорными качествами будет длительной и грязной процедурой к тому же никто не даст гарантии положительного результата

Степени огнестойкости

Перед тем как купить противопожарные окна, важно определиться с необходимой степенью защиты. Какое бы ни было покрытие профиля — стальное, алюминиевое или деревянное, ориентироваться стоит в первую очередь на временной предел сохранения целостности стекла при пожаре

Противопожарные алюминиевые окна изготавливаются с параметрами огнестойкости: Е 15, E 30, Е 45, E 60, Е 90.

Цифра означает гарантированное время противостояния конструкции огню. Дольше всего продержится стекло с параметром Е 90 — 90 минут, стеклопакеты E 60 — час, Е 15 — 15 минут. Купить стеклопакет E 30 — значит обеспечить не менее получаса для эвакуации людей из помещения.

В отличие от дверей, перегородок и других светопрозрачных конструкций, для окон важен только показатель E (потеря целостности). Но, по желанию заказчика, может выполнить эти конструкции с необходимыми показателями EI (целостности и теплоизоляции).

Все противопожарные окна производства «ФОТОТЕХ» имеют сертификат пожарной безопасности. Качество производства и менеджмента гарантируется международным сертификатом ISO 9001.

Подробнее с испытаниями противопожарных конструкций можно ознакомиться здесь.

Чтобы купить огнестойкие стеклопакеты, оставьте заявку на сайте или позвоните нам. Консультант поможет определиться с выбором, проведет предварительный расчет, расскажет больше о возможностях противопожарного остекления и сроках производства и установки окон.

Противопожарные стеклопакеты EIW 60, EIW 30

Отличительной особенностью многослойного противопожарного триплекса является конструкция, которая состоит из листов стекол. Триплекс способен более 30-60 минут (EIW 30, EIW 60) оставаться в сохранности при воздействии пламени. Светопрозрачный огнезащитный материал склеивает стекла и образует пористую теплоизоляционную структуру при нагревании.

Толщина триплекса может увеличиваться за счет того, что образовавшаяся при пожаре пористая структура расширяет слои геля. Для того, чтобы во время пожара стекло продолжало сохранять свои защитные свойства, между триплексом и рамкой имеется эластомерная прокладка. За счет нее достигается увеличение толщины для триплекса, в зависимости от класса:

Класс EIW 30 — не меньше 4 мм (с обеих сторон по 2мм).
Класс EIW 60 — не меньше 6 мм (с обеих сторон по 3мм).

Также по периметру триплекса устанавливают защитную ленту, обеспечивающую дополнительную гидроизоляцию.

Как производят стеклопакеты?

Самая важная характеристика стеклопакета – это герметичность. Если герметичность нарушается, или стеклопакет изначально изготовлен с дефектами, он не будет выполнять свою функцию.

Производство стеклопакетов состоит из нескольких этапов:

⇨ Нарезка стекла и его размеры.

Стекло на современных предприятиях режется на автоматических линиях. Вначале на стекло алмазным роликом наносят царапины глубиной 1-1,5мм, затем его разламывают по этим меткам. Стандартные листы стекла имеют размер 3210х2250мм или 6100х3210мм. Существуют специальные программы по раскрою стекла, они позволяют минимизировать обрезки, что удешевляет стоимость конечной продукции

Важно! Стоимость всех обрезков стекла включена в стоимость стеклопакета. Старайтесь выбирать такие размеры стеклопакетов, чтобы отходы были минимальны (очень актуально для фасадного и панорамного остекления)

Фото: современные линии резки стекла практически исключают участие человека. Раскрой листа формируется автоматически

⇨ Подготовка дистанционной рамки.

Дистанционная рамка – это полый внутри профиль из алюминия, стали или пластмассы. Рамки бывают различной ширины от 6 до 24мм, именно они создают воздушную камеру в стеклопакете.

Внутрь рамки засыпают осушитель воздуха. На одной поверхности рамки есть небольшие отверстия и гранулы осушителя через них впитывают молекулы воды, которая содержится в воздухе. Если осушитель не справляется с задачей, то на внутренних поверхностях стекла будет образовываться конденсат – такой стеклопакет считается бракованным.

Фото: осушителем заполняют не всю рамку, достаточно засыпать в две стороны, т.е 50% рамки ⇨ Нарезанная рамка собирается на пластиковые уголки или просто сгибается в углах. Второй вариант применяется все чаще, т.к позволяет свести к минимуму обрезки рамки.

Важно! Дистанционная рамка может стыковаться по всей длине. Количество стыков на одной рамке не лимитируется

Стыки рамки не считаются браком, но компании, дорожащие своей репутацией, не делают больше одного соединения.

На торец рамки наносят тонкую полоску нетвердеющего герметика, он позволяет ей приклеиться к стеклу и создает первую преграду на пути попадания наружного воздуха и влаги внутрь.

Подготовленную рамку приклеивают к нарезанному и вымытому стеклу, собирая стеклопакет как сэндвич. В однокамерном стеклопакете два стекла и одна рамка между ними, в двухкамерном – три стекла и две рамки.

Собранный стеклопакет прогоняют через пресс, в нем стекла плотно прижимаются к рамкам.

Стекло моется в автоматических моечных машинах теплой водой со специальным средством.

Фото: размер стеклопакета, который можно изготовить ограничивается размерами моечной камеры и пресса

⇨ На торец собранного стеклопакета наносят второй слой герметика и оставляют сохнуть. Герметик высыхает примерно за 1-1,5 часа, после чего стеклопакет можно устанавливать в окно. Лучше если герметик второго слоя наносится в вертикальном положении стеклопакета – так стекло не прогибается изначально и риск его прогиба и разрушения в готовом окне гораздо меньше.

Важно: второй слой герметика не должен иметь разрывов и пустот. Даже самый маленький разрыв приведет к постепенной разгерметизации стеклопакета!. Самые качественные стеклопакеты изготавливаются на полностью автоматических линиях

Самые качественные стеклопакеты изготавливаются на полностью автоматических линиях.

Типы противопожарных окон: 1 и 2 тип, отличия

Огнестойкие модели делятся не только на классы, но и на типы. Такая градация помогает определить область применения противопожарных конструкций. Деление на типы регламентируется стандартами из ГОСТР 53308-2009, которые позволяют подобрать оптимальную модификацию.

Тип 1

Противопожарные окна 1 типа способны выдерживать не менее 60 минут огневого воздействия. Они комплектуются 6-слойными стеклопакетами, имеющими не менее 5 камер с антипиреновым гелевым заполнением. Такие модели предназначены для эксплуатации на объектах с высокой проходимостью, в промышленных зданиях, складских помещениях, исследовательских лабораториях и в высотных торговых или бизнес — src=»https://www.oknatrade.ru/upload/images/Statya-Protivopozharnye-okna-osobennosti-i-trebovaniya-k-konstruktsiyam/protivopozharnye-okna-1-tipa-v-laboratoriyah.jpg» class=»aligncenter» width=»720″ height=»480″

Тип 2

Противопожарные окна 2 типа рассчитаны на противодействие огню в течение минимум 30 минут. Такие модели оснащены 3-слойными стеклопакетами с антипиреновым заполнением. Второй тип окон используется на промышленных и коммерческих объектах, не считающимися пожароопасными, а также в жилых помещениях.

Противопожарные деревянные окна

Использование цельной древесины, в качестве материала рамы, обладает преимуществом только по декоративным качествам. Все остальные «выгодные аспекты» деревянной рамы обычный ПиАр:

Уменьшение веса конструкции. Каркас огнеупорного окна не должен быть легким. Цель основы – выдержать нагрузку массивного стеклопакета при высоких температурах.
Низкий коэффициент линейного теплового расширения. Единственное реальное преимущество. Стоит отметить, что ТЛРК дуба ниже только вдоль волокон (3.6·10-6 град-1), радиальный (29·10-6 град-1) и тангенциальный (42·10-6 град-1) компоненты превосходят показатели для стали (12 – 24·10-6 град-1), расширяющейся однородно.
Долговечность. Пропитка древесины специальным огнеупорным составом действенна только на начальном периоде эксплуатации. Со временем противопожарные качества деревянного каркаса снижаются.

Следующий важный факт: даже пропитка огнеупорным составом не останавливает процесс усушки древесины. Это приводит к незначительным, но ощутимым относительно ПБ, деформациям каркаса. Поэтому, монтировать деревянные огнеупорные окна в сооружениях, где существует высокий риск возгорания, не рекомендуется. Найти подобный продукт, имеющий подлинный сертификат пожарной безопасности, а также результаты огневых испытаний – невозможно.

Стеклопакеты для огнестойких окон

Противопожарные двери с окнами конструктивно отличаются от обычных не огнестойких моделей. При изготовлении этих изделий используется многослойное заполнение прочного каркаса, которое способно выдерживать отрытый огонь и высокую разницу давлений. Для комплектации противопожарных окон нужны специальные стеклопакеты. Их собирают из нескольких стекол, между которыми находится специальный гель, склеивающий при нагреве соседние слои. В обычном состоянии этот состав абсолютно прозрачный и не уменьшает светопропускную способность окон. От количества слоев в стеклопакете зависит огнестойкость окон. Чем их больше, тем дольше конструкции способны выдерживать воздействие огня и сохранять свои линейные размеры. Поэтому противопожарные окна EI 30 и 60 комплектуются разными стеклопакетами, которые имеют разный вес. Масса некоторых стеклянных конструкций может доходить до 300 кг. Это нужно учитывать не только при изготовлении рамы, но и при подготовке к монтажу в проемах

Также важно использовать огнестойкие герметики для фиксации стеклопакетов в окнах
