Приточный клапан на пластиковые окна

Какие имеются варианты климатических клапанов для пластиковых окон

По этой причине, как пишут теперь уже дилеры дополнительных аксессуаров возникают следующие проблемы:

• Постоянно держать открытой форточку не будешь. А эффект кратковременного зимнего проветривания не позволяет в полной мере восстановить воздух помещения.
• Безусловно, при открывании форточки сразу в квартиру несутся все звуки. А мы еще добавим, что и пыль делает то же самое.
• Фурнитура безусловно от более частого использования стремительно изнашивается, а срок ее службы и так обычно вдвое меньше самого профиля.

В результате предлагается два варианта того, как климатический клапан для пластиковых окон может быть встроен в уже существующую конструкцию. Ну, и третьей альтернативой можно считать покупку уже оборудованного профиля. Итак, начнем от сложного к простому:

1. В самом общем случае понадобится профиль фрезеровать. Для этого необходимы, как минимум дрель и электрический лобзик. Смысл в том, что наплывы створки и рамы снабжаются щелями по шаблону климатического клапана. Для этого сверлятся стартовые отверстия, после чего лишнее снимается электрическим лобзиком. Готовая конструкция выглядит пригоже, благодаря наличию специальных декоративных элементов, а функционал зависит от типа климатического клапана.

2. Многие заметили, что предыдущий вариант несколько долог, сложен для реализации, требует наличия под рукой специального инструмента, рабочей одежды, сноровки и умения работать. Поэтому такие марки, как Рекорд или Air Box, предлагают гораздо более простую (но и менее функциональную систему). В верхней части рамы отрезок утеплителя заменяется аналогичным, входящим в комплект поставки климатического клапана. То же делается и на створке. Оба участка располагаются друг напротив друга. Далее идут небольшие отличия в деталях. Так например, полностью автоматический климатический клапан Регион встраивается внутрь рамы, а Air Box навешивается прямо со стороны комнаты. Первый работает сам по себе, второй можно регулировать. У нас, честно говоря, возникают большие сомнения, что климатический клапан Регион может сам отслеживать и контролировать уровень относительной влажности, но именно таковы заявления дилеров. Проверить их мы предоставляем нашим читателям. Что касается Air Box, то это более прозаическая конструкция, но и она подразумевает наличие автоматического режима. В чем именно он заключается, широкой публике в рекламных материалах не сообщается.

Мы видим, что климатический клапан для пластиковых окон не только по-разному монтируется, но и обладает рядом опций. Приведем наиболее важные из них еще раз:

Наличие возможности автоматической регулировки параметров. Это могут быть температура или влажность.
Возможность регулировать скорость поступления потока уличного воздуха.
Наличие фильтров от пыли и гасителей шума

Особенно важно для жителей степных районов и мегаполисов.

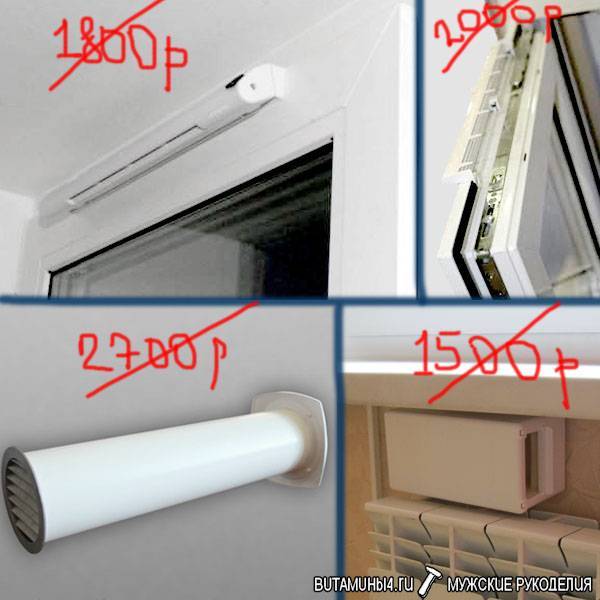

Варианты климатических клапанов

Гаситель шума работает на том принципе, что внутренние каналы профиля представляют собой простейшие волноводы. И звук можно сильно ослабить, если вибрации будут затухать на поверхности специальных вставок. Понятно, что сея опция не так важна где-нибудь в лесу, но тем, кто живет на главной улице города, нужно обязательно задуматься, чтобы жаркой летней ночью не остаться без притока свежего кислорода. Фактор пыли не менее важен, но ведущую роль будет играть в условиях сильных ветров и голой почвы. Тот, кто не был в степях, едва ли поймет, о чем идет речь. Нужно видеть этот коричневые слой пыли, образующийся буквально за ночь на подоконнике, откосах и даже полах. Понятно, что климатический клапан для пластиковых окон в этом случае должен как-то препятствовать прохождению грязи внутрь не только помещения, но желательно и самого профиля.

Какой способ мы бы рекомендовали для того, чтобы обзавестись рассматриваемым классом устройств? Мы полагаем, что тот случай, когда дилер уже потрудился встроить климатический клапан притока свежего воздуха, будет наилучшим. Финские деревянные окна, к примеру, смотрятся замечательно и обладают отличной функциональностью. А именно за возможности, а не – как говорит А. Земсков – то, что профиль пластиковый, мы и покупаем ту или иную модель

Если же встраивать климатический клапан самостоятельно, то нужно смотреть на особенности, указанные выше, принять во внимание метод монтажа. К примеру, если не понравится накладной вариант установки, то аксессуар всегда можно снять

Установка приточного клапана на пластиковое окно

Клапаны, предназначенные для применения в уже установленных окнах, могут монтироваться одним из двух способов:

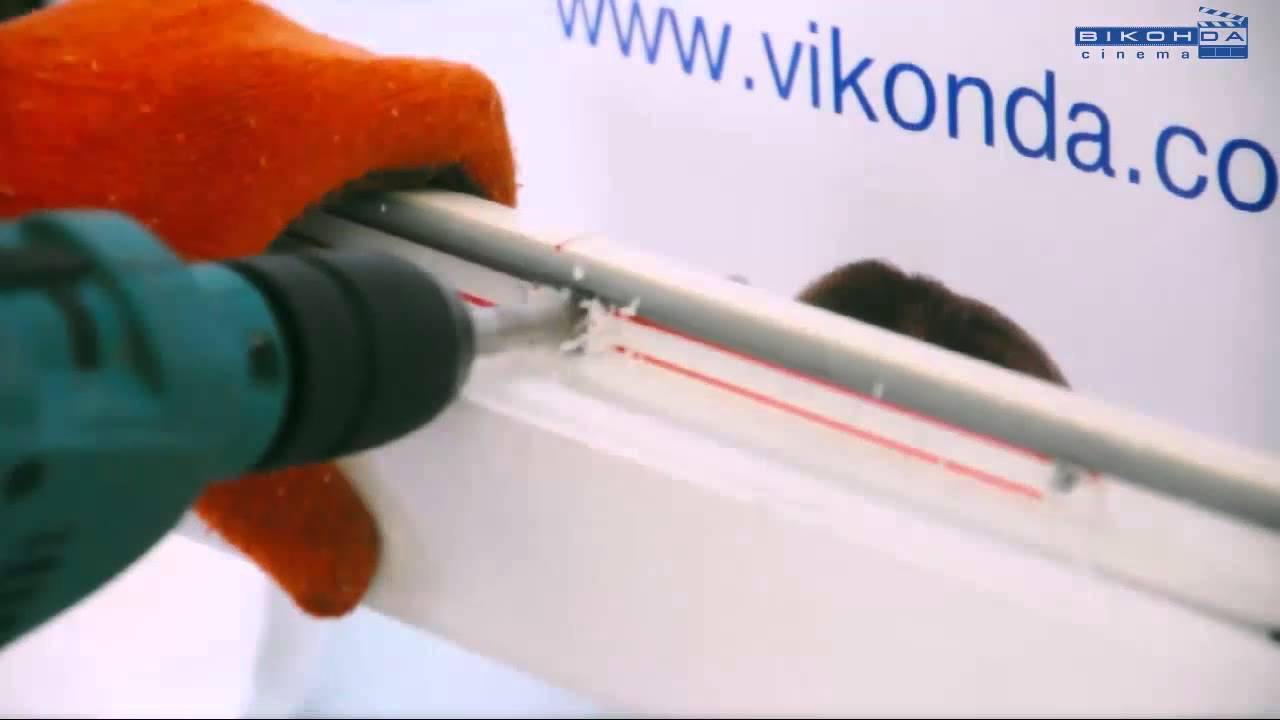

С фрезеровкой

Фрезеровкой называют вырезание отверстия в элементах оконного блока.

Инструменты и материалы:

• дрель, укомплектованная сверлами диам. 5 и 10 мм;
• электролобзик;
• напильник;
• нож строительный;
• специальный шаблон, предназначенный для разметки отверстия под клапан
• герметик.

Работы выполняются в такой последовательности:

1. При помощи шаблона на внутренней и наружной поверхностях створки наносят контуры отверстия под клапан. Эту операцию проще выполнять на снятой створке.
2. По нанесенному контуру просверлить несколько отверстий диаметром 5 мм. Делать это лучше изнутри – тогда клапан будет удобнее устанавливать.
3. Теперь сверлом на 10 мм нужно рассверлить выполненные отверстия.
4. Промежутки между отверстиями нужно срезать электролобзиком, так чтобы получился проем под клапан. Края проема нужно зачистить и выровнять напильником.
5. Далее к створке саморезами прикручивают монтажную планку клапана (ее нужно «сажать» на герметик).
6. В наплавке рамы вырезают электролобзиком паз (его контуры также размечаются по шаблону). Края обрабатываются напильником.
7. Снаружи на раму прикручивают впускной блок клапана с козырьком, также сажая его на герметик.

Остается установить на место створку и, проверив на всякий случай положение отверстий в ней и раме, прикрепить клипсами и защелками регулирующий блок клапана к монтажной планке.

Без фрезеровки

Потребуются канцелярский нож, отвертка с крестообразным профилем и линейка.

Вот что нужно сделать:

1. Открыв створку, срежьте канцелярским ножом часть уплотнителя на раме.
2. Теперь вместо удаленного участка нужно приклеить прокладку из комплекта приточного клапана.
3. Установите в паз, предназначенный для фиксации уплотнителя, 3 заглушки – тоже из комплекта. Элемент в форме юбки должен быть направлен вниз.
4. К верхней части створки прикрепите клапан, так чтобы его кронштейны были направлены в сторону окна. Изделие фиксируется саморезами.
5. В имеющийся между кронштейнами паз установите уплотнитель.

Готово. Воздух будет поступать через щель между уплотнителем на раме и клапаном.

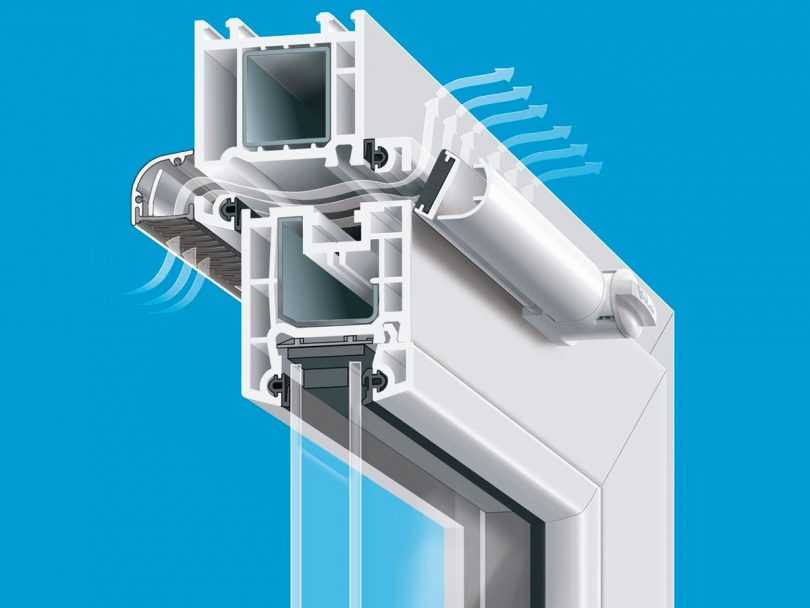

Как действует приточный клапан?

Данная конструкция представляет собой небольшую щель с несколькими заслонками в устройстве оконного проема. Именно они участвуют в нормализации воздухообмена.

Обратите внимание!

• Самая тихая вытяжка на кухню — самые эффективные системы вытяжки и особенности их монтажа

• Вентиляция в частном доме своими руками: фото описание как правильно сделать систему вентиляции

• Правильная вентиляция в гараже своими руками — особенности проектирования и применения в гараже системы вентиляции

Принцип работы данной конструкции основан на разнице давления климата внутри квартиры и воздухом за её пределами. Чтобы изделие эффективно работало необходимо обеспечить ему дополнительную вентиляцию.

Что входит в стандартный набор вентиляционного клапана? Данная конструкция состоит из:

• Воздухозаборника. Его монтируют за пределами пластиковых окон. Механизм оснащен дополнительными решётками, предотвращающими попадание насекомых и излишков влаги;
• Небольшая сквозная щель. Её делают при помощи специального оборудования в конструкции пластиковой рамы;
• Внутренняя часть. Её монтируют внутри жилого пространства. В устройстве конструкции предусмотрен блок для регулировки скорости подачи холодного воздуха.

Свежий поток из улицы проникает через воздухозаборник. После чего он перемещается по форсункам и попадает в жилое помещение. Воздушные массы внутри пространства под действием давления вытесняются через форсунки в воздухозаборник и таким образом покидают квартиру или дом.

4 Пошаговая инструкция по монтажу вентиляционного клапана

Остановимся подробнее на нюансах монтажа вентиля своими руками. Для этого мероприятия не требуется никаких специализированных навыков, да и по времени весь процесс длится до 40-60 минут.

Чтобы установить приточный клапан на окна своими руками следует подготовить:

• шаблон;
• отвёртка средней длины;
• комплектный клапан;
• канцелярский нож.

Все перечисленные элементы, необходимые для монтажа небольших изделий, присутствуют в стандартном комплекте поставки. Длина клапана не превышает 35 см. Помимо него понадобятся 2 уплотнителя, длина каждого из которых – не менее 16 см, а также дополнительный отрезок на 35 см. Для фиксации конструкции применяют специальные крепления на саморезах.

Этап 1. Локализация участка монтажа. Оконные приточные клапаны принято размещать в верхней части створки. Специалисты рекомендуют отметить место посередине конструкции, а затем приложить к нему шаблон и обвести вокруг.

Этап 2. Выемка уплотнителя. На обозначенном участке необходимо удалить стандартный уплотнитель. Он зафиксирован не слишком плотно и, если сделать небольшие надрезы канцелярским ножом, то резиновое изделие можно абсолютно свободно удалить.

Этап 3. Монтаж дюбелей-фиксаторов. В свободный паз необходимо вставить 3 дюбеля-фиксатора. Основное их предназначение – крепление корпуса клапана на основании створки. Один дюбель смещают ровно посредине, а остальные 2 располагают по краям.

Этап 4. Установка вентиляционного устройства на окно. Чтобы работать было удобнее, рекомендуем на поверхность створки предварительно нанести двухсторонний монтажный скотч. Клапан располагается в наиболее предпочтительном положении.

Этап 5. Фиксация клапана на оконной створке. Вентиляционное изделие необходимо прикрепить к конструкции профиля, используя саморезы (о дюбелях не забываем). Это позволит достаточно надёжно закрепить изделие.

Этап 6. Устанавливаем дополнительный уплотнитель на место типового.

Этап 7. Демонтаж старого рамного уплотнителя. Чтобы вентиляционное устройство функционировало должным образом ему необходимо обеспечить приток чистого воздуха. С этой целью специалисты настоятельно рекомендуют отказаться от типового уплотнителя, заменив его тем, который идёт в комплекте с клапаном. Напротив зафиксированного клапана помечают отрезок, общая длина которого должна составлять не менее 35 см. Демонтируем старый уплотнитель с последующей заменой новым.

Уплотнитель в раме имеет вид, представленный на изображении ниже. Если взять более узкий уплотнитель, то между створкой и основанием рамы сформируется небольшой зазор, сквозь который и осуществляется забор свежего кислорода. Окно останется работоспособным.

На этом процесс установки считается завершенным. По собственному усмотрению можно скорректировать приток кислорода, используя небольшой движок. В правом положении шторка будет открыта полностью, следовательно, поток воздуха окажется максимальным.

Рекомендуем к просмотру видео об установке приточного устройства.

Выбор конструкции

В случае, когда на окнах образуется конденсат, в комнате душно и приходится часто производить проветривание, следует отрегулировать фурнитуру и проверить уплотнитель. Если конструктивных нарушений не выявлено, можно рассмотреть вариант установки на окно приточного клапана своими руками.

Основные критерии выбора:

• эффективность работы, что определяется параметрами устройства и количеством человек, проживающих в квартире, например, достаточную интенсивность воздухообмена в комнате для одного человека может обеспечить приток 30 куб. м/ч;
• уровень шума при работе клапана не должен превышать 35 дБ;
• чтобы в холодное время года клапан не обледенел, в конструкции должен быть предусмотрен «тепловой разрыв», выполненный из пластика, его устанавливают между внутренней и наружной поверхностью корпуса клапана;
• тип конструкции: щелевой, фальцевый – это основные варианты, которые можно легко установить на окно своими руками;
• способ управления: автоматика, ручное или комбинированное управление.

Наиболее популярные конструкции: Aereco, Air-Box (Comfort, Comfort-S), Regel-Air. Каждый из вариантов имеет свои преимущества, но почти все они легко устанавливаются своими руками, кроме исполнения Comfort-S, которое предназначено для глухого окна и монтируется посредством фрезеровки в верхней части профиля. Модель Comfort представляет группу изделий фальцевого типа.

Продукция Aereco представлена разными вариантами: подача струи в наклонном и прямом направлении. Кроме того, эти клапаны характеризуются широкой функциональностью, так как помимо основной задачи, обеспечивают нормальный уровень влажности в помещении благодаря функции гигроуправления. Клапаны Regel-Air представляют группу фальцевых конструкций. Их особенность – подвижное перо из пластика, ответственное за регулировку потока воздуха.

Фирмы производители приточных клапанов

Выбор приточного клапана из широкого ассортимента моделей – довольно непростая задача. Сегодня на рынке работают около 10 компаний, зарекомендовавших себя в этой сфере. Рассмотрим самые популярные из них.

Компания Rehau

Линейка изделий известнейшей в России компании «Rehau». Клапаны этой фирмы отличаются неизменным качеством и долговечностью. Подходят для установки на любые оконные конструкции.

Одно из предложений на рынке REHAU (РЕХАУ) AirComfort

Специальный механизм обеспечивает поступление свежего воздуха из окон в зависимости от ветрового давления, открывается и закрывается автоматически.

Компания Aereco

Этой французской компании уже 35 лет. Разработаны несколько разновидностей клапанов, монтируемых так с необходимостью фрезеровки, так и без неё. Удобные настройки, поддержка автоматических и ручных режимов наверняка позволит выбрать подходящий вариант.

Системы оконного проветривания отечественного производства Air-Box

Российская компания «Мабитек» решила не отставать от зарубежных коллег и разработала поистине универсальные клапаны проветривания окон Air-Box, установка которых возможна на оконных блоках любой конструкции. Несомненным его достоинством является возможность установки в фальце оконного блока, которая делает клапан незаметным.

Стандартный вариант исполнения (Air-Box Standart) предполагает монтаж двух частей клапана: нижнего наружного, забирающего воздух с улицы, и верхнего, подающего поток свежего воздуха в помещение. Принцип действия клапана основывается на создании разряжения в помещении при закрытых окнах и работающей вентиляции, под действием которого осуществляется открытие лепестков клапана и создание постоянного воздухообмена около 6 м³/час.

Отечественные разработки отличаются прочностью, повышенной шумоизоляцией и достаточно демократичной ценой

Самые популярные бренды приточных оконных клапанов

Aereko

Приточные клапаны оборудованы заслонками из полиамидной ткани, а она очень чувствительна к повышению влажности воздуха. При высоких показателях влажности в заслонке образуется щель, сквозь которую поступает приточный воздух. Когда влажность в норме, то заслонка опускается, закрывая при этом щель. Клапаны от этого производителя легко переносят самые холодные зимы и не промерзают.

Rehau

Бренд предлагает широкий ассортимент оконных клапанов, которые отличаются не только ценой, но и конфигурациями. Характеризуются автоматической работой и бесшумностью. Основу клапана составляет пластиковая мембрана – она очень чувствительна к силе ветра. Если ветер сильный порывистый, то он закрывается, если полный штиль или легкий ветерок – открывается. Его часто используют в панельных домах для устройства вентиляции.

Siegenia

Производится продукция немецкой компанией. Потребителю в первую очередь нужно понимать, что при установке клапана может уменьшить просвет окна. Конструкция подходит для больших панорамных окон и балконных решений.

Независимо от модели, приточный клапан со временем загрязняется, поэтому, рекомендовано снимать пыль с устройства с помощью влажной тряпки. Можно воспользоваться пылесосом. Нельзя мыть клапан бытовой химией, а также мочить и разбирать. Если в доме ведутся ремонтные работы лучше накрыть его пленкой, во избежание попадания строительной пыли в щели.

Второй способ сверления отверстия

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления. Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Пошаговое описание процесса алмазного бурения выглядит так:

Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.Просверливают технологическое отверстие, используя перфоратор.Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие.

Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала.

Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.

Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом.Последовательно собирают бурмашину.

В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.

После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Виды вентиляционных клапанов, устанавливаемых на окна

Приточный оконный вентиляционный клапан AIR-FLOW

На сегодняшний день рынок строительных материалов готов предложить конечному покупателю несколько видов подобных устройств, отличающихся объемами пропускаемого воздуха и удобством эксплуатации.

Перечислим такие устройства:

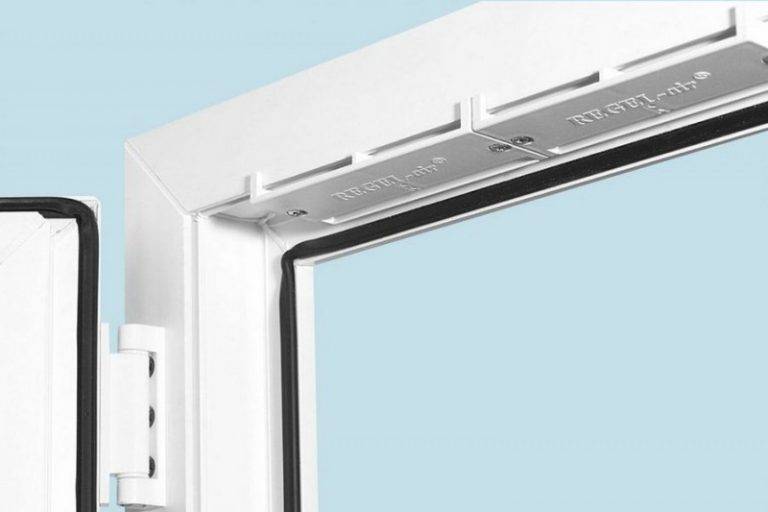

Фальцевые клапана

Получили наибольшее распространение в силу своей невысокой стоимости. Их простая конструкция за счет разницы давлений подразумевает подачу воздуха с улицы внутрь помещения через небольшого размера притворы.

Малоразмерность притворов благоприятно сказывается на шумоизоляции – она остается на высоком уровне, однако недостаточная пропускная способность клапана не дает в полной мере насытить помещение свежим воздухом. Фальцевые решения добавляются к окнам и не требуют их демонтажа.

К преимуществам таких моделей клапанов для проветривания относятся:

1. Возможность установки без демонтажа стеклопакета.
2. Доступная цена.
3. Простота монтажа.
4. Допускается автоматизация.
5. Часто оснащены датчиками влажности.

Климатические клапаны для проветривания хорошо сохраняют теплоизоляционные характеристики профилей и стеклопакетов.

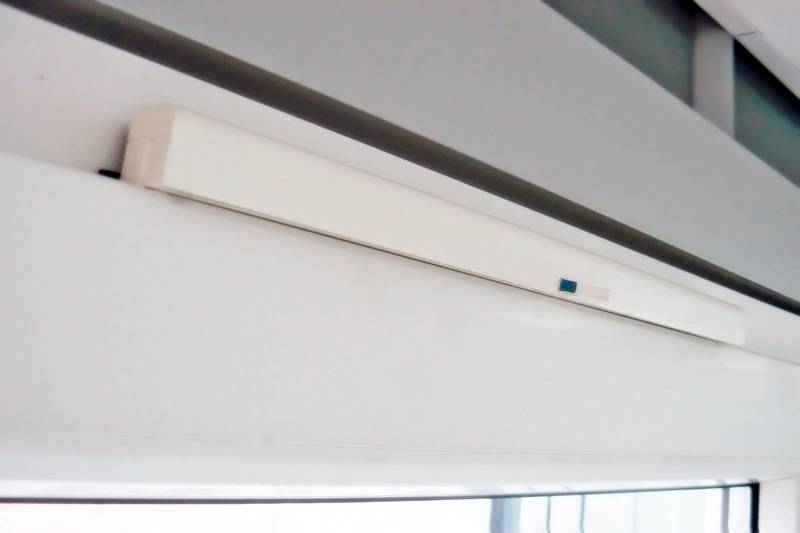

Щелевые клапана

Обладают средней пропускной способностью, так как их исполнение предусматривает немного большие отверстия для поступления воздуха. Устанавливаются в верхней части створки окна без необходимости его демонтажа.

Стандартная ширина такого устройства – 17-40 см, высота – 12-16 см. Представлен универсальным блоком либо двумя блоками, наружным и внутренним. Пропускная способность хорошая, стоит недорого.

Преимущества таких видов приточных клапанов на пластиковых окнах:

1. Допустим монтаж без снятия стеклопакета.
2. Сохраняет тепло- и звукоизоляционные характеристики окна.
3. Хорошая пропускная способность (около 20 куб.м/ч).

Для монтажа щелевых вентиляционных клапанов для проветривания с двумя блоками потребуется фрезеровка блока. Однако дешевые модели этого недостатка лишены.

Накладные клапана

В их конструкции заложен наибольший запас пропускания воздушной среды. Одновременно с таким несомненным плюсом в системе присутствует существенный изъян: ее наличие должно учитываться при снятии размеров под установку окна. Другими словами на уже смонтированное пластиковое окно накладной вентиляционный клапан закрепить не получится.

Это особые ручки на ПВХ окна, заменяющие обычную. На эстетизм конструкции они не влияют, но повышают эффективность.

Особенности:

1. Необходима подгонка под створки и рамы, поэтому чаще монтируются на новые окна.
2. Основная сфера применения – нежилые помещения. Это склады, торговые площади, заводы, офисы.
3. За счет фильтра защищают помещение от пыли.
4. Шумоизоляционные параметры недостаточно эффективны.
5. Хорошая пропускная способность (до 100 куб.м/ч).
6. Возможность монтажа в глухих и открываемых окнах.

Минус – установка возможна только до монтажа стеклопакета. В быту встречаются редко.

Ручные и автоматические

Ручные – самый дешевый вариант оконных клапанов для вентиляции. Управление производится вручную при помощи элемента, расположенного на корпусе. Микроклимат комнаты при регулировке интенсивности воздушных потоков не учитывается.

В автоматических присутствует встроенный датчик, задача которого – определение влажности. Исходя из ее значения, устройство регулирует интенсивность потока.

Возможны несколько положений ручки регулятора:

1. В центре. Воздух будет поступать по всем направлениям.
2. Вниз. Поступление масс возможно только в нижнем направлении.
3. Вверх. Приточный воздух всасывается только вверху.

4. Закрыто. Воздушные потоки в помещение не поступают.

Способы повышения эффективности приточки

Различные методики, направленные на улучшение работоспособности приточной вентиляции, подразделяются на две основные категории:

• мероприятия, повышающие поступление воздуха без нагнетающих устройств;
• использование установок с принудительной подачей воздуха.

К первой группе относятся: ручное или автоматическое проветривание, монтаж оконного или стенового клапана.

Ручное проветривание. Открывание окна на 15 минут с периодичностью в 3 часа. Реализовать метод на практике практически нереально – постоянно открывать и закрывать окно некогда или некому. Альтернативный вариант – открытие створки окна в режиме микропроветривания.

Недостаток способа – через щель в квартиру проникает пыль с улицы и шум. В зимнее время при микропроветривании комната постепенно охлаждается

Автоматическое проветривание. На откидную створку окна устанавливается сервопривод. Устройство программируется на открытие фрамуги через заданные промежутки времени или комплектуется погодным датчиком.

«Интеллектуальный» механизм реагирует на перепады влажности и изменения в атмосфере – во время дождя, сильного ветра или снега сработает датчик, и окно самостоятельно закроется.

Возможно подключение электропривода автоматики к общей системе пожарной безопасности. В случае задымления помещения сработает привод и оконная створка откроется

Автоматическому способу проветривания присущи те же недостатки, что и ручному методу.

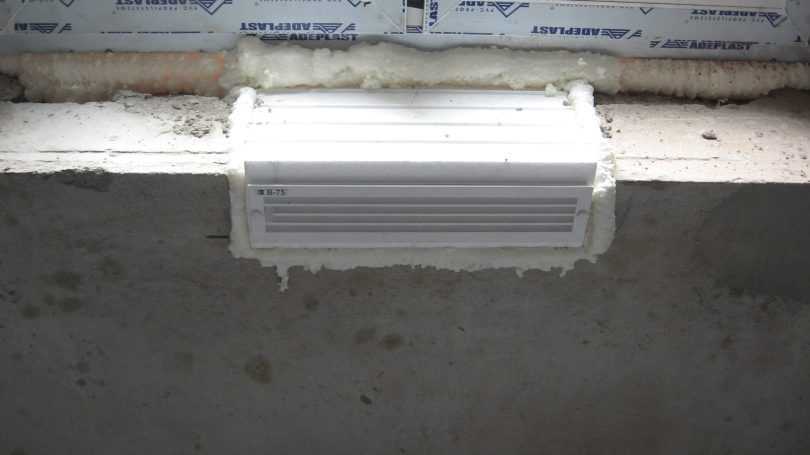

Оконный и стеновой клапан. Накладные и встраиваемые приточники выполняют одинаковую функцию – открывают доступ свежим воздушным потокам в помещение. Разновидности клапанов отличаются между собой характеристиками и технологией монтажа.

Стеновые модели клапанов более продуктивны, их целесообразно использовать в просторных помещениях. Оконные приточники подойдут для компактных комнат

Монтаж стенового устройства сложнее, чем установка приточника на оконную створку, так как требует сверления сквозного отверстия через несущий конструктивный элемент здания. Изделия для окон дешевле стеновых аналогов.

Бесканальные устройства для притока воздушных струй в принудительном порядке:

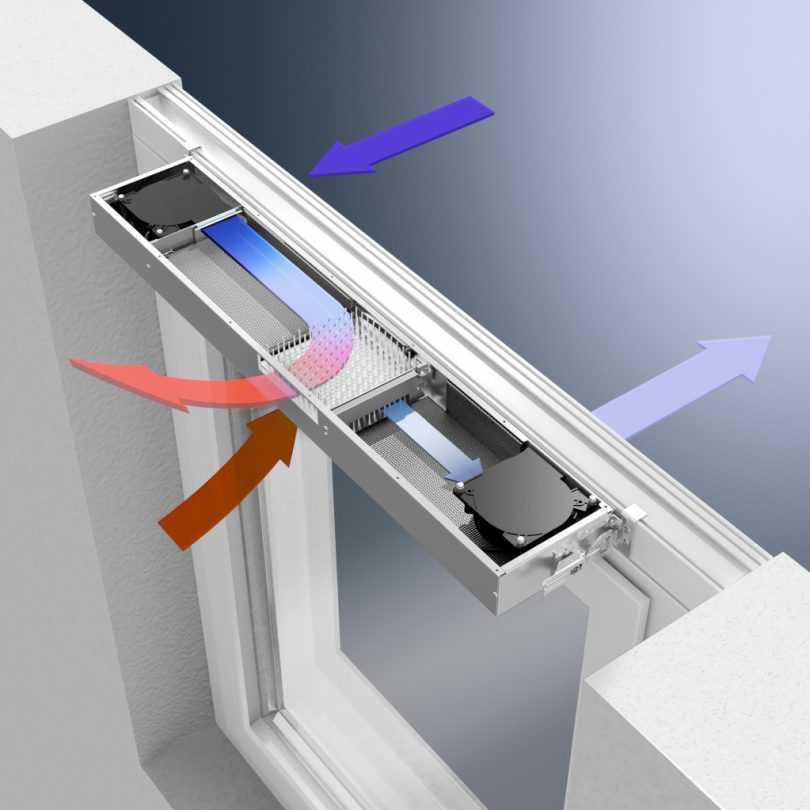

1. Проветриватели. По сути, это тот же стенной клапан только со встроенным вентилятором. Поступление свежего воздуха не зависит от внешних параметров атмосферы (температуры, давления), а определяется исключительно производительностью вентилятора.
2. Бризеры. В отличие от проветривателей установка обеспечивает качественную многоступенчатую фильтрацию. Дополнительный плюс – наличие климат-контроля. Пользователь выставляет комфортную температуру, а «умный» прибор автоматически нагревает воздух.
3. Кондиционеры с опцией подачи воздуха. Многофункциональные двухблочные сплит-комплексы с подмесом воздуха извне оснащены воздуховодом, соединяющим оба корпуса, а также системой фильтрации воздушных масс.

Перечисленные устройства монтируются без прокладки воздуховода и работаю на подачу воздуха в одну комнату. Для комплексного восстановления приточной функции вентиляции сразу в нескольких комнатах используют канальные системы.

О проведении воздуховодов необходимо позаботиться еще на стадии ремонта. В противном случае придется демонтировать отделку или создавать фальш-короб для прокладки вентканалов

Особенности канальных приточных систем:

• высокая производительность;
• возможность подогрева воздуха;
• автоматизация управления;
• достаточная шумоизоляция;
• дороговизна комплектующих элементов;
• сложность монтажа.

Канальная вентиляция редко устанавливается в квартирах. Приоритетные сферы применения: офисы, коттеджи и помещения общественного назначения.

О том, как проверить эффективность работы стеновых и оконных вентиляционных клапанов, вы узнаете, прочитав следующую статью.

Важные параметры приточных настенных клапанов

Каждая модель клапана имеет свои характеристики. Их различают по сечению воздуховода, наличию такой опции, как полное закрытие устройства. Конструкцией одних предусмотрена возможность монтажа шумоизоляции, а в других такой возможности нет.

Работу некоторых механизмов регулируют вручную, но есть и модели с автоматической регулировкой.

Модели приточных клапанов разного исполнения имеют неодинаковые диаметры, поэтому обеспечивают дом чистым воздухом в разных объемах. Различная и длина приточных клапанов, а также материал, из которого они выполнены.

Своей внутренней частью оголовок вставляют в канал и крепят к стене с использованием шурупов через прокладку для уплотнения. Стеновой проветриватель нуждается в периодическом уходе.

Наружную решетку минимум раз в год очищают от загрязнений. Один раз в квартал очищают фильтр в оголовке. Хотя бы один раз в 6 месяцев необходимо прочистить патрубок в стене, используя пылесос.

Виды и основные характеристики приточных клапанов

По способу поступления воздуха в дом и типу организации воздухообмена клапаны можно разделить на три основных типа. Их установка и регулировка будут немного отличаться.

Ручные и автоматические вентиляционные клапаны

Каждый из видов имеет свои особенности, обладает отдельными характеристиками, а значит, необходимо разобрать каждый из видов подробно.

Клапаны ручные, соответственно, вручную и регулируются. Обычно у таких моделей предусмотрен шнурок, который открывает шторки клапана и закрывает их. Иногда в таких моделях используется клапан – его нужно сдвигать влево или вправо. Одно положение перекрывает поток воздуха, другое напротив – открывает.

Подобрать универсальный режим бывает не так просто

В отличие от ручных, автоматические модели опираются на показатели влажности внутри помещения и вне его. Внутри такого клапана установлены специальные датчики.

Фальцевые вентиляционные клапаны и щелевые клапаны

Фальцевые клапаны – один из самых экономных вариантов для ПВХ окон. Холодный воздух подается в помещение сквозь небольшие вырезы в притворе. Для установки такого клапана окна можно не демонтировать. Фальцевые клапаны имеют низкую пропускную способность, звукоизоляцию на достаточном уровне. Однако из-за низкой пропускной способности такие клапаны не подойдут для больших помещений.

Устройство фальцевого клапана

Щелевые клапаны обычно устанавливаются на раму и боковые щели между створок. Их преимущество – большая пропускная способность и отсутствие необходимости высверливать отверстия внутри рам. Размер канала в таком устройстве вентиляции обычно 170-400×12-16 мм. Регулировка производится в ручном либо автоматическом режиме.

Снаружи, с уличной стороны, такие клапаны обычно прикрыты защитным блоком с сеткой от пыли, осадков и насекомых, с внутренней – установлен регулирующий блок.

Накладные клапаны для вентиляции

Лучше других пропускают воздух. Однако, самостоятельно их установить не получится, придётся покупать уже специальные, подготовленные рамы. Их устанавливают только при изготовлении стеклопакета, створок и рамы к нему.

Интересное решение – приточный клапан, установленный в ручку

По сути, эта идея лежит на поверхности, ведь ручка сама по себе является отличным регулятором. Почему бы не использовать её как подручный инструмент и для клапана. Клапан-ручка интересна тем, что она обеспечит щадящее проветривание и благодаря специальной конструкции не перемёрзнет.

Другие преимущества:

• не портится внешний облик окна;
• такая система не позволит образовываться конденсату даже при низких температурах;
• используется встроенный воздушный фильтр, что обеспечит отсутствие насекомых и пыли.

Статья по теме:

Способы вентиляции пластиковых окон

Металлопластиковые окна наиболее востребованы на данный момент, и с проблемой контролируемого проветривания сталкивались многие их владельцы. Рассмотрим распространенные варианты вентиляции помещений, остекленных ПВХ конструкциями.

Микропроветривание

Другое название этого способа вентиляции – щелевое проветривание. По сути, это открытие окна таким образом, что между уплотнительными элементами створки и рамы образуется зазор в несколько миллиметров. Внешне как с наружи помещения, так и с внутренней его стороны окно выглядит полностью закрытым, что минимизирует попытки несанкционированного проникновения через него.

Поворачиваем ручку под углом 45 градусов и тянем на себя

Функция микропроветривания будет работать только в блоках, оборудованных соответствующей фурнитурой. Ее принцип действия достаточно прост: чтобы открыть створку в этом режиме, необходимо поставить рукоятку под углом 45˚ между откидным и поворотным положением.

Фурнитура Roto для микропроветривания

Такой способ проветривания более востребован в холодное время года, когда использование обычных вариантов приведет к чрезмерному охлаждению помещения. Это особенно актуально в детских комнатах и помещениях с высокой вероятностью возникновения сквозняков.

Ступенчатое открывание

В отличие от предыдущего способа, варианты регулировки в котором ограничены одним положением, ступенчатое проветривание предоставляет более широкие возможности вентиляции помещений. Зазор проветривания настраивается в соответствии с внешними и внутренними климатическими условиями в несколько позиций (от 3-х до 5-и).

Как и в случае с микропроветриванием, ступенчатый режим доступен при наличии в блоке специальной фурнитуры.

Существует два ее варианта:

1. Более эстетичный, когда ступенчатый механизм расположен с внутренней стороны створки (под фальцем) и внешне не заметен окружающим. Регулировка зазора в таких случаях выполняется при помощи ручки открывания и будет соответствовать степени ее наклона (3-5 позиций между откидным и поворотным положением);
2. Менее привлекательный внешне, но гораздо более доступный в плане монтажа и стоимости – гребенка.Гребенку можно купить в строительном магазине

   Состоит из двух элементов – планки со специальными выемками (крепится на раму) и ответного выступа на створке, который входит в зацепление с выемками планки.

Все, выше описанные способы требуют непосредственного участия находящихся в помещении людей, что не всегда удобно. Частично автоматизировать процесс проветривания можно с помощью специальных оконных модулей и встраиваемых устройств.

Установка фурнитуры трехступенчатого микропроветривания на пластиковое окно:
