Светодиодная лента, как она есть
Теперь давайте разбираться непосредственно с оборудованием. Выясним основные его характеристики, свойства, порядок монтажа и прочее.
Как устроена LED лента
Структура светодиодной ленты

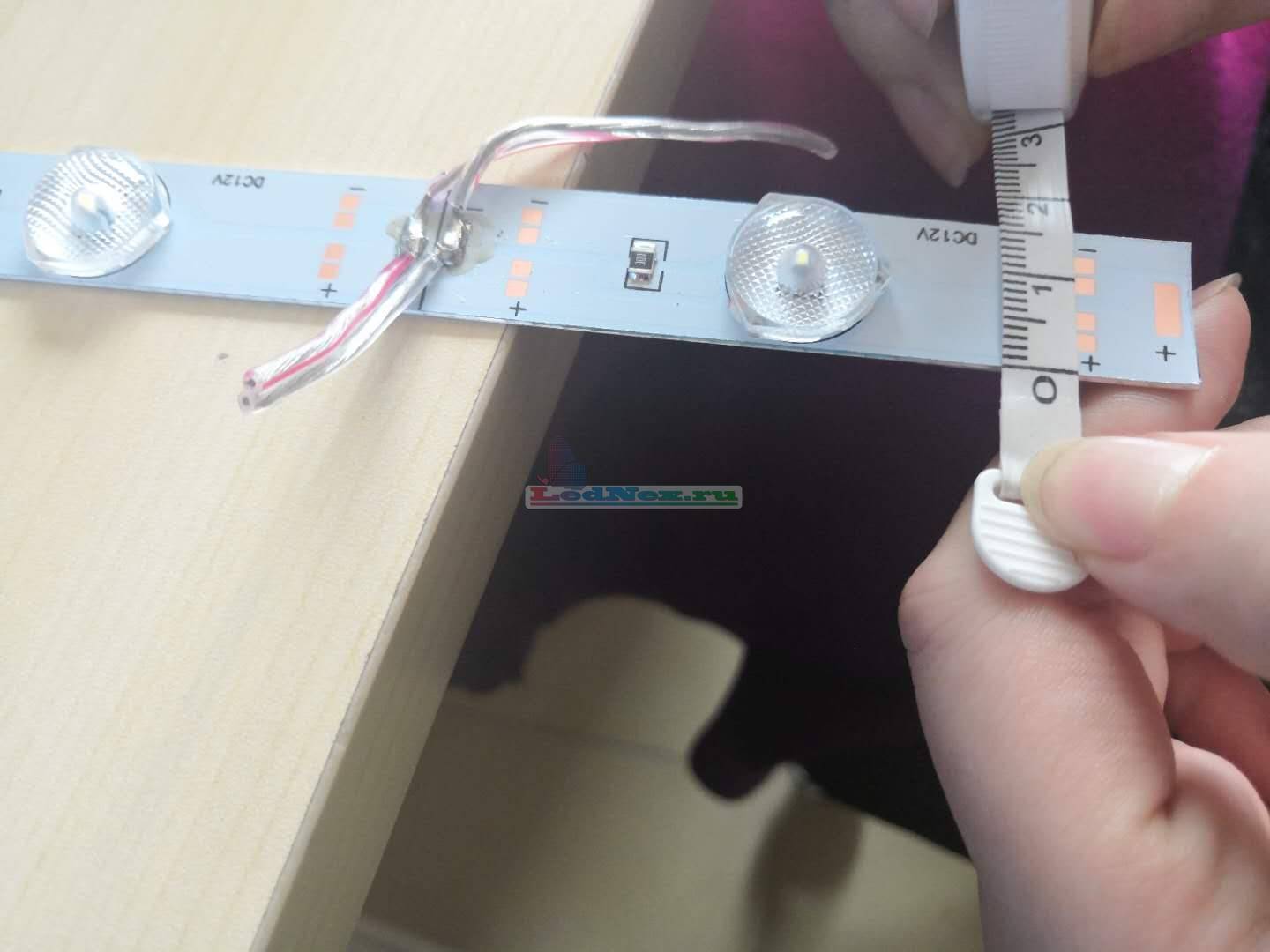

Светодиодная лента представляет собой гибкую печатную плату. С лицевой стороны на нее напаяны резисторы и отдельные светодиоды, соединенные одной цепью. С обратной — будет клейкое основание для удобного и быстрого монтажа.
Лента может укорачиваться по длине, поэтому на той же лицевой стороне периодически установлены контактные площадки для питания, обозначенные как – и +. Это говорит о том, что прибор будет работать только от постоянного тока и для питания ему потребуется понижающий трансформатор.
Места, где допускается резать ленту
Ленту резать можно только секциями определенного размера. Допустимые места резки обозначаются прямо на ленте изображением ножниц. Минимальный отрезок ленты будет включать в себя три диода.
Для работы ленты требуется напряжение в 12 или 24В. Эти данные подскажет сама лента в своей маркировке. Нужное напряжение выдается трансформатором. Сила тока ограничивается промежуточными резисторами.
Ширина ленты также стандартизирована, но можно приобрести варианты от 8 до 24 мм. Максимальная длина запитанного отрезка ленты составляет 5 метров. В такой длине они и продаются, намотанными на бобины. Дело в том, что при превышении указанного лимита разница сопротивления на концах прибора становится настолько великой, что заметен перепад яркости свечения – в начале светодиоды будут яркими, а в конце тусклыми. Когда необходимо запитать ленту большей длины делается дополнительная параллельная запитка. Питание может протягиваться от одного источника питания, если его мощности достаточно, или от разных.
Диодная лента на бобине
Важно правильно соотнести мощности ленты и блока питания. Последнего должно хватать с запасом, чтобы избежать его перегрева
Типы светодиодных лент
Светодиоды SMD
Существует два типа светодиодных лент:
- На одних установлены диоды типа SMD. Это самое популярное решение, та как полупроводники имеют компактные размеры и выдают хороший уровень светимости. По форме они квадратные и плоские.
- Второй вид называется DIP — для внутренних помещений их не используют, а вот для уличной подсветки они хороши. Корпус всего устройства имеет плотную силиконовую оболочку, которая надежно защищает от влажности и прочих вредных факторов. Диоды имеют цилиндрическую форму и большие габариты. Преимущество такой ленты в том, что она легко гнется в разных направлениях.
Лента DIP
Помимо буквенного обозначения в маркировке ленты будет и числовое, например SMD5050 – так обозначается тип чипа и его габариты в сотых долях сантиметра.
Светодиод SMD3528 является самым популярным. Он работает от номинального тока в 6,4 мА. Связка из трех диодов потребует 0,2 А. Эта информация пригодится при расчете мощности блока питания под ленту.
Сколько потребляют мощности светодиодные ленты разных типов
Также при выборе ленты обратите внимание на количество диодов на 1 погонный метр – значение варьируется от 30 до 240 штук, в зависимости от типа. Чем больше этот показатель, тем ярче будет выдаваемый световой поток
Чем плотнее расставлены светодиоды, тем более ровную полосу света они выдадут. Для подсветки потолка покупают не менее 120 штук, чтобы не наблюдать эффект прерывистой полосы.
Цветные ленты
Ранее мы уже рассказали про цветные ленты, способные динамически менять цвет освещения. Стоят они намного дороже, но взамен дают увеличенный функционал.
Лента RGB
Для управления такой лентой потребуются специальный контроллер, через который подается питание. Он имеет дистанционный пульт управления, и монтируется также скрыто. Устройство это напоминает кнопочку на новогодней гирлянде, но умеет намного больше.
Пользователю доступны функции смены временного интервала мигания подсветки, точной подстройки оттенков под себя и их запоминание, регулировки чередования цветов и их яркости. Последние модели подключаются к сигналу Wi-Fi и могут дистанционно управляться со смартфона через приложение.
Как подобрать цветовую температуру ламп к интерьеру
Искусственное и естественное освещение имеет оттенок, который называют цветовой температурой, измеряемой в Кельвинах (К). Утренний и вечерний свет — теплый (2700-3000 К). Зимой в пасмурную погоду тон холодный (5000-6500 К), дневной — нейтральный (4000-4100 К).
Цветовая температура влияет на настроение людей и подбирается в зависимости от назначения помещения. Так, в рабочем кабинете, ванной, гардеробной можно установить бодрящий холодный свет. Для спальни и детской больше подходит расслабляющее теплое освещение.
Учитывают и дизайн интерьера. Светильники с диапазоном 2700-3000 К делают насыщенными цвета с теплым компонентом. Холодные, наоборот, темнеют и воспринимаются иначе, например, синий выглядит черным.
Такая подсветка подходит для небольших комнат, где много древесины и текстиля. Эти материалы чаще встречаются в стилях: эко, модерн, деревенский и классический.
Диапазон выше 5000 К делает более насыщенными цвета синего спектра — серый, голубой. Теплые оттенки теряют яркость, желтый кажется зеленоватым.
Холодное освещение больше подходит для больших комнат, наполняя их «воздухом», и уместно в простых интерьерах, где много геометрии и контраста. Это присуще стилям минимализм, футуризм и хай-тек.
Если недостаточно опыта в подборе освещения для натяжных потолков, то лучше остановиться на лампочках с показателем 4000 К. У нейтрального освещения есть ряд преимуществ:
- не искажается цвет отделки;
- почти незаметно влияние на настроение;
- компромиссный вариант для зон работы и отдыха.
У дизайнеров существует и такое правило: все лампочки в комнате должны быть либо теплой, либо холодной цветовой температуры для однородности среды. Но допустимо сделать исключение для акцентной подсветки, если необходимо выделить фактуру или отдельный предмет.
Особенности
На сегодняшний день представлен широкий ассортимент материалов для потолочных отделочных работ. Гипсокартон со встроенными осветительными приборами является одним из самых востребованных и относительно бюджетных способов придать потолку изысканный вид. При использовании гипсокартонной конструкции вы можете себе позволить поэкспериментировать с различными вариантами освещения, например, корректировать число светильников, их конфигурацию, применять только те приборы, которые угодят вашим предпочтениям и вкусу.
Применение подвесного потолка обладает рядом преимуществ:
- гипсокартонная конструкция замаскирует все неровности и дефекты вашего потолка;
- перед монтажом натяжного потолка не требуется проводить подготовительные работы;
- под гипсокартонной конструкцией есть возможность спрятать теплоизоляцию, прокладки электрической и звуковой проводки, вытяжной отсек;
- большое пространство для дизайнерских замыслов, например, можно соорудить разноуровневый потолок.
Как и положительные стороны, любая задумка имеет свои недостатки:
- применение подвесного потолка не рекомендуется для низких помещений, его высота будет уменьшена как минимум на десять сантиметров;
- монтаж подвесного потолка выполняется довольно просто и быстро, прибегать к услугам рабочей бригады не потребуется, но электричеством и освещением обязательно должен заниматься специалист. Часто некорректное соединение электропроводки провоцирует замыкание.
Как правильно выбрать мощность трансформатора
Перед тем как соединить потолочные светильники, следует уяснить один момент: для нормальной работы всех подключенных осветительных приборов необходимо использовать трансформатор, мощность которого на 20% превышает суммарную мощность светильников в электрической цепи. К примеру, требуется устройство для понижения мощности для 8 лампочек по 40 Ватт. Вначале определяется суммарная мощность: 8*40=320 Ватт. Следовательно, для такого напряжения следует приобрести драйвер мощностью около 400 Ватт.
При расчете напряжения важно учитывать, что для большого количества лампочек требуется преобразователь большей мощности. Однако стоимость и размеры понижающего устройства увеличиваются с повышением значения мощности
Для решения проблемы точечные светильники делят на несколько групп и подключают свой трансформатор к каждой из них. Но в этом случае преобразователи должны иметь меньшую мощность.
Комплектующие и подключение
Подключение светодиодной подсветки задача несложная, если имеются элементарные знания. Но есть свои особенности и ключевые моменты.
Подсветка RGB
Когда принято решение монтировать ленту RGB, то оптимально все ее элементы покупать в комплекте, а не подбирать самостоятельно. В готовый набор входя:
- Блок питания, который преобразует сетевой переменный ток (220 В) в постоянный (12 В).
- Контроллер с датчиком, благодаря которому происходит смена цвета освещения.
- Дистанционный ПУ. С его помощью можно регулировать интенсивность и оттенки подсветки.
- Лента нужной длины.
Схема подключения представлена ниже. Кроме того, она всегда есть в инструкции к комплекту.
Алгоритм подключения:
- Подсоединение сетевого кабеля с вилкой к блоку питания (БП).
- Подключение контактов контроллера к БП.
- Далее, к контроллеру подсоединяются контактные кабели, к ним, в свою очередь, лента.
- Контроллер рассчитан на определенную длину полосы, если необходимо ее удлинить, то потребуется монтаж усилителя. Он соединяется с блоком питания и добавленным куском ленты с другой стороны.
- Если полосу нужно сделать короче, то разрезать ее можно только по специальным пунктирным линиям, обозначенных значком «ножницы» или «0».
Внимание! Важно не попутать контакты (плюс, минус) при подсоединении, в противном случае подсветка не будет работать. Что касается монтажа самой ленты, то она крепится на поверхность при помощи клеящей основы, которая скрыта под защитной пленкой. Зафиксировать таким способом ее не составит труда
Зафиксировать таким способом ее не составит труда
Что касается монтажа самой ленты, то она крепится на поверхность при помощи клеящей основы, которая скрыта под защитной пленкой. Зафиксировать таким способом ее не составит труда.
Монтаж некомплектной подсветки
Если выбрана лента с белым светом, то все элементы потребуется подбирать отдельно. В этом случае не нужен пульт управления и контроллер. Порядок подсоединения и правила аналогичны описанному выше варианту.
Есть некоторые особенности:
- Закрепить ленту удобно на пластиковый уголок из ПВХ. К нему клеящая часть хорошо зафиксируется. Далее, уже можно конструкцию при помощи саморезов прикрутить к гипсокартонному коробу.
- Монтаж ленты осуществляется после всех отделочных работ.
- После подсоединения к блоку питания работоспособность подсветки нужно проверить, и только затем монтировать в подготовленный для нее канал.
- Провода к лентам нужно припаивать аккуратно, так как пластиковое основание перегрева не любит.
Правильное подключение и монтаж
Чтобы подсветка получилась без огрехов и недочетов, следует учитывать некоторые правила.
Правила:
Лента продается в пятиметровых катушках, и, если нужно, она разрезается и спаивается в нужный размер;
Лента осторожно разрезается исключительно по разметке;
Куски ленты паяются по схеме;
Для того, чтобы закрепить ленту светодиодную, используйте двухсторонний скотч, или ленту-самоклейку. Перед поклейкой поверхности обезжириваются, удаляется защитный слой, а сама лента прижимается к необходимому участку.
Монтаж ленты на плинтус отличен от монтажа ленты на стену
Оба варианта используются потребителем
Монтаж ленты на плинтус отличен от монтажа ленты на стену. Оба варианта используются потребителем.
Случается, что блок питания продается без сетевого шнура. Тогда нужно докупить и шнур.
Как правильно паять:
- Плюс с минусом, когда лента одного цвета;
- Если лента цветная (RGB), то следует паять контакты V+, R, G и B.
После того, как лента получена нужного размера, нужно подключить трансформатор и контроллер.
На всех этапах работы главный принцип – аккуратность, осторожность и тщательность. Радиус изгиба – не менее 2-х см. Дорожки нельзя изгибать более, чем на 90°
Дорожки нельзя изгибать более, чем на 90°.
Внешний вид

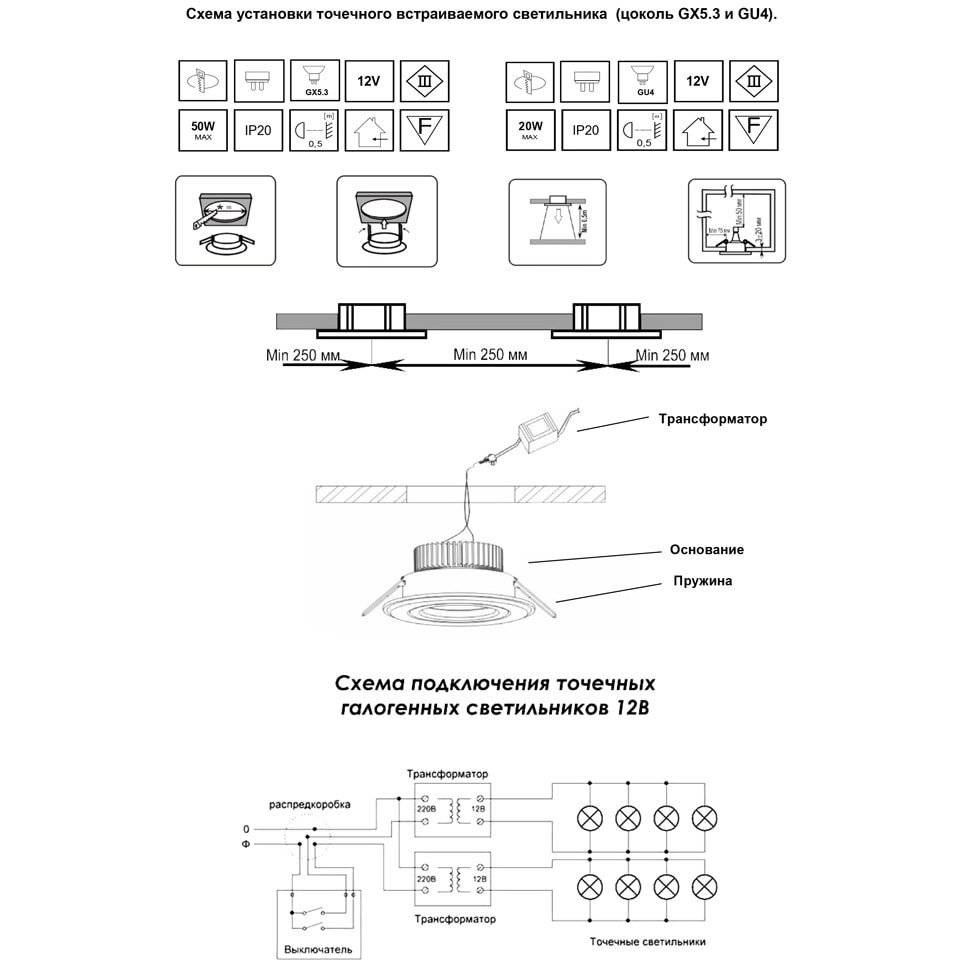

Разбираясь, как вставить светильник в натяжной потолок, нужно учесть, что использоваться могут только круглые светильники. Круглым должно быть посадочное отверстие, через которое монтируется осветительный прибор. На рынке можно встретить массу светильников самой разнообразной формы, но если они имеют посадочную площадку круглой формы, то такие устройства вполне подходят для монтажа в натяжном потолке.
На внутренней части светильников имеется посадочный фланец
Подбирая светильник, нужно обязательно обратить внимание на разность внутреннего и внешнего диаметра корпуса – этот параметр не должен превышать 10 мм, чтобы установленный на свое место светильник мог закрыть термокольцо. В противном случае кольцо будет находиться на лицевой части конструкции и тем самым портить ее внешний вид

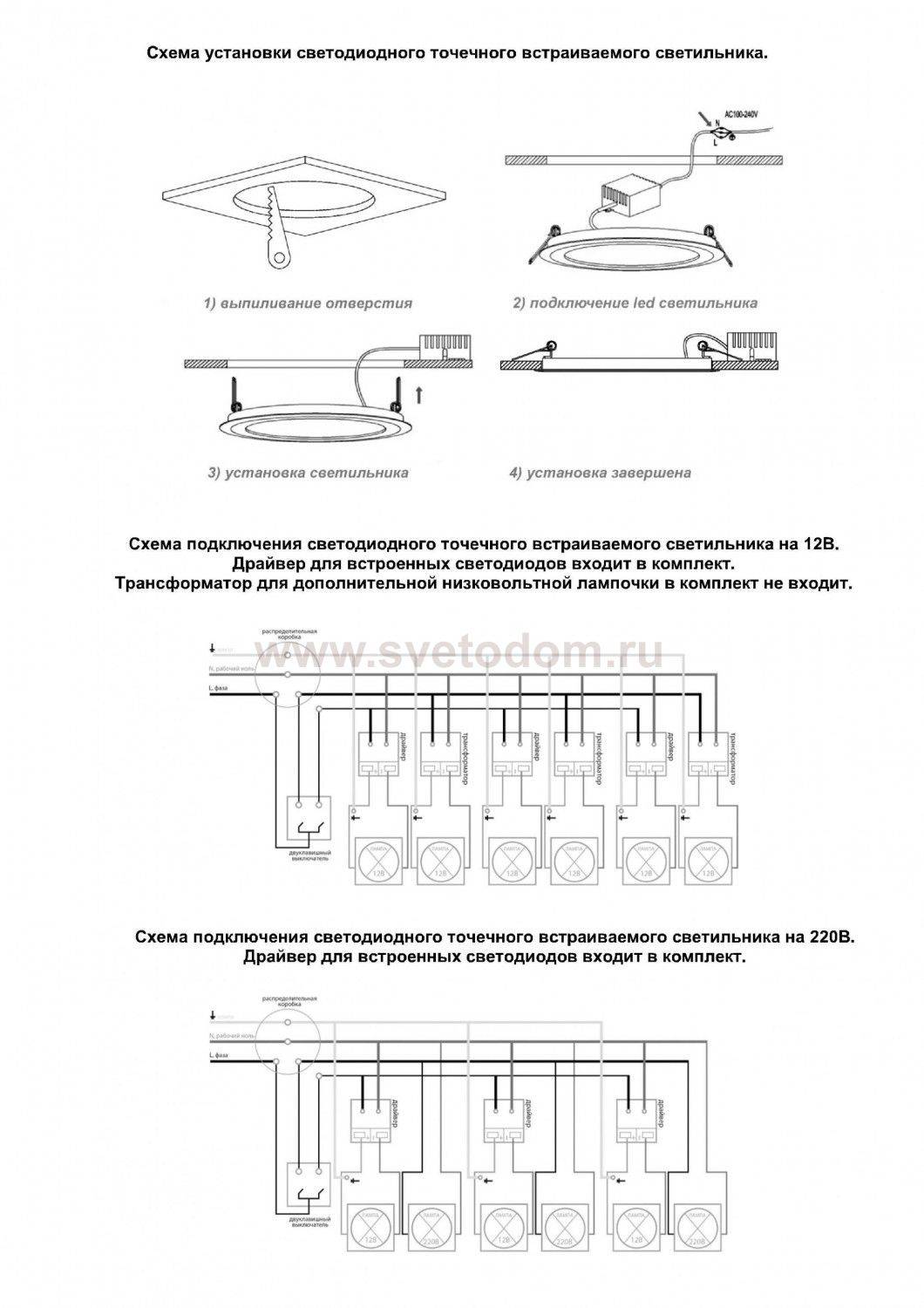

Последовательное подключение
Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.
Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.
При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность
Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи
Такая схема сделает работы светильников безопасной и надежной.
Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В тоже время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.
Закладные под шкаф
Если шкаф-купе встраивается после натяжки потолка, нужно предусмотреть установку закладной под багет и верхний трек встраиваемой мебели. Обычно используется брус из дерева 50х100 мм. Можно изготовить короб из ЛСДП с размерами 100х100 мм. Увеличивать высоту конструкции не рекомендуется, т.к. в проем будет сложно вставить раздвижные двери.
Монтаж проводится так:
- Размечают линию на потолке под закладную, предварительно отступив от стены на расстояние, равное глубине шкафа. Обычно это 600 мм.
- Несущий брус или короб закрепляют на потолке.
- Монтируют багет для натяжной конструкции на боковую поверхность балки, направляющие для дверец шкафа — на нижнюю.
- Натягивают пленку и вставляют дверцы.
- При необходимости зазор закрывают декоративной планкой.
Схема монтажа шкафа купе: слева без декоративной планки, справа — с планкой
Иногда закладную размещают под поверхностью пленки или полотна и монтируют верхний трек для дверец поверх покрытия.
Если мебель уже встроена до изготовления потолка, багет закрепляют к верхней фальш-панели шкафа.
Можно установить закладной брус вплотную к шкафу, прикрепить к нему монтажную рейку и смонтировать натяжной потолок.
Виды точечных светильников
Популярность точечных светильников растет параллельно с их разнообразием – на рынке постоянно появляются все новые и новые изделия, и с каждым разом они становятся все более качественными. Большинство существующих светильников вполне подходят как для стандартного освещения, так и для встраивания в натяжные потолки – но перед тем, как установить светильники в натяжной потолок, нужно подобрать оптимальный вариант.
В зависимости от того, как точечные светильники крепятся к натяжному потолку, выделяют следующие виды осветительных приборов:
- Светильники с внутренним расположением лампы;
- Светильники с наружным расположением лампы.
Наружное крепление точечных светильников на натяжном потолке предполагает, что лампа устанавливается на уровне, который ниже натяжного полотна. Между полотном и светильником располагается специальная платформа. Монтаж накладных светильников выполняется по такой же технологии, которая используется для установки люстр. Преимуществом данного способа является тот факт, что лампочка находится в открытом состоянии, в результате чего на ее охлаждение уходит минимум времени.
Наружные точечные светильники более безопасны для использования в сочетании с натяжными потолками. Кроме того, они дают довольно качественный, яркий и равномерный свет. Наружное расположение ламп позволяет визуально увеличить объем свободного пространства, поскольку в данном случае точечные светильники не приходится располагать в самом натяжном потолке. Из недостатков можно выделить разве что визуально заметное термокольцо, которое слегка портит внешний вид конструкции.
Внутреннее расположение предполагает, что лампочка находится в пространстве самого потолка и не выступает за пределы полотна. Установка в натяжной потолок светильника данного типа требует скрывать корпус с лампой под полотном, оставляя снаружи только декоративное кольцо устройства или плафон.
Встраиваемые в потолок светильники не очень безопасны по сравнению с накладными аналогами. Недостатки внутреннего расположения очевидны – лампа находится в самом потолке, поэтому на ее охлаждение уходит много времени. Из-за слабой эффективности охлаждения перегревается не только лампочка, но и полотно потолка вместе с термокольцом. Кроме того, при таком расположении светильников качество освещения заметно падает.
Перед тем, как поставить светильник в натяжной потолок, нужно подобрать самые подходящие изделия. Несмотря на недостатки, большинство пользователей все же отдает предпочтение внутренним светильникам. Все дело в хороших визуальных данных, которые обеспечиваются за счет скрытого монтажа под полотном, и точечном направлении света – это позволяет распределить свет в точном соответствии с индивидуальными пожеланиями.
Варианты оформления
С применением разного освещения можно выделить в помещение необходимые части или предметы. Дизайнеры по разному подходят к оформлению и благодаря игрой света они делают необыкновенные интерьеры.
Очень часто свет используют при разделении комнаты на разные зоны, это пригодится, если у вас маленькая квартира.
Есть несколько основных типа применения освещения в дизайне квартиры современного общества:
Основное или освещение в квартире для фона. В этом случае свет рассеивается над всей комнате, источником в большинстве случаев бывает люстра.
Локальный свет. Таким способом можно сделать акцент на необходимую зону пространства. При таких обстоятельствах источником применяют предметы дизайна.
Освещение для работы. Применяют для освещения зоны, где вы работаете или учитесь. Применяют для этого варианта специальные светильники с направленным светом.
Свет декора. Неяркий свет применяется для подсветки картин, предметов дизайна.
Для освещения в помещении есть смысл применять данные виды приборов для освещения:
Люстра. Используется для главного освещения. Все чаще от данного вида отказываются.
Заменой люстры бывают точечные светильники. Они регулируются и могут гореть на фоне или выступать как главное освещение.
Светодиодные лампочки. Применяют в натяжных потолках. Играет роль подсветки.
Так – же в качестве приборов освещения могут быть и другие лампы и элементы.
В помещении можно применить один источник освещения или грамотно комбинировать несколько видов. Все зависит от назначения пространства.
Выбор светильника
Современный рынок осветительных приборов имеет достаточно большое разнообразие осветительных приборов, которые могут стать подсветкой для подвесной конструкции из гипсокартона. В такого рода подвесное устройство можно вставлять следующие осветительные приборы:
- точечные светильники;
- светодиодная лента;
- дюралайт;
- люминесцентные лампы;
- светопроекторы;
- лампы дневного света;
- стандартные люстры;
- комбинированное освещение.
Выбор осветительного прибора, который будет выступать подсветкой на потолке, следует делать по следующим параметрам:
- размеры;
- тип потолочной конструкции (открытый или закрытый);
- наличие утеплителя и шумоизоляции;
- желаемый уровень освещения;
- стоимость прибора;
- функциональная или декоративная роль светильника;
- вариант установки (своими руками или мастером).
Способ установки
Опираться на эти параметры необходимо, ведь каждый вид осветительного прибора предусмотрен для определенных целей и имеет разные технические характеристик. Сделать правильный выбор можно только в том случае, если все правильно оценить. В вышеприведенный список можно включить и ряд других параметров, актуальных в конкретной ситуации. Например, при использовании светодиодной ленты, вам понадобится докупить специальное оборудование: пульт для дистанционного управления, контролер и т.д.
Разновидности ламп для точечных светильников
В точечных светильниках, которые устанавливаются в натяжном потолке, можно использовать следующие виды ламп:
- Стандартные лампы накаливания. Довольно популярный и недорогой вариант.
- Галогенные лампы. Более дорогой вариант, обеспечивающий равномерное распределение мягкого и ненавязчивого света.
- Энергосберегающие люминесцентные лампы. При монтаже светильников в натяжных потолках используются довольно редко из-за больших размеров. Чтобы иметь возможность устанавливать такие лампы, полотно натяжного потолка нужно устанавливать на заметном удалении от базового потолка – а это приведет к уменьшению объема помещения.
- Светодиодные лампы (или ленты). В качестве основного освещения светодиоды использовать не получится – их мощности для этого недостаточно. Из светодиодных лент или лампочек обычно обустраивается декоративная подсветка, позволяющая сделать акцент на определенной зоне потолка.
Перед тем, как сделать светильники в натяжном потолке, нужно хорошо подумать о том, насколько конкретный вид ламп будет уместен в конкретной ситуации.
Заключение и резюме
Изучив приведенные выше материалы о том, как устанавливать лампы в натяжной потолок, работы можно выполнить самостоятельно до выезда на квартиру фирмы-установщика потолка. Главное придерживаться определенного порядка работ:
- составить схему расположения точечных источников света и люстры, проложить трассы прохождения силовых кабелей;
- перенести чертеж на перекрытие потолка;
- провести и закрепить электропровода;
- смонтировать, а затем прикрепить к перекрытию потолка платформы;
- по натянутому потолку нанести схему крепления светильников;
- под платформами приклеить к пленке или полиэстеру термокольца, прорезать в них отверстия;
- подсоединить светильники к силовым кабелям.
Для люстры процесс проще:
- закрепить крюк на потолке;
- приклеить к натянутой пленке термокольцо и вырезать в нем отверстие;
- соединить провода люстры с подведенными проводами через клеммный блок;
- повесить люстру на крюк и закрыть отверстие в потолке декоративным колпаком.
