Схема подключения конвектора отопления и монтаж экрана

Виды водяных конвекторов

Теперь мы поговорим о самом интересном – о видах конвекторных обогревателей на воде. В продаже представлены:

• напольные модели – они монтируются на полах;
• настенные модели – самая популярная и распространенная разновидность;
• плинтусные модели – новшество на современном отопительном рынке;
• внутрипольные – приборы для скрытой установки в полах;
• цокольные модели – устройства для встраивания в стены, ниши и даже в лестничные ступеньки.

Рассмотрим все виды более подробно.

Напольные конвекторы

Напольные конвекторы нередко используются в помещениях с панорамными окнами. В этом случае трубы для подводки горячего теплоносителя укладываются в пол. Установка обогревателей сводится к их закреплению и подключению к отопительной системе. Используя самые низкие и компактные модели, можно добиться идеального обзора из окна и качественного обогрева помещений.

Настенные конвекторы

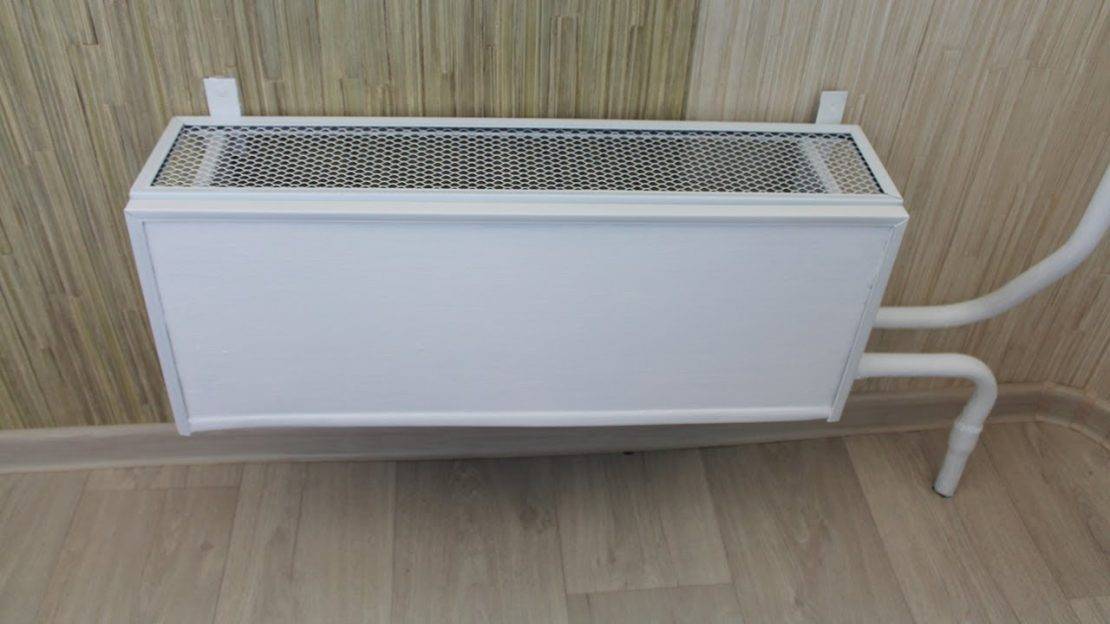

Настенные конвекторные обогреватели на воде характеризуются минимальной толщиной и компактностью. По своим размерам они напоминают электрические конвекторы или обычные батареи. Под обычные подоконники устанавливаются высокие модели, а для окон с низкими подоконниками подойдут миниатюрные разновидности небольшой высоты. Благодаря своей конструкции, они обеспечивают эффективный прогрев. Кроме того, они могут быть установлены вдоль глухих стен.

Настенные водяные конвекторы используются для обогрева помещений различного назначения – это обычные жилые комнаты, офисы, производственные здания, торговые залы магазинов, складские помещения и многое другое. Они не загромождают пространство и обеспечивают мягкую и практически незаметную циркуляцию нагретого воздуха. Для дизайнерских интерьеров выпускаются приборы с декоративной отделкой.

Плинтусные конвекторы

Плинтусные конвекторы отопления являются сравнительным новшеством. Они отличаются миниатюрностью и созданы для монтажа плинтусного отопления. Их преимущества:

• равномерный прогрев воздуха по всей высоте помещения;
• предельно компактные размеры;
• высокая эффективность обогрева.

Несмотря на свою миниатюрность, напольные приборы отопления хорошо прогревают жилые помещения, создавая комфортную атмосферу.

Внутрипольные конвекторы

Внутрипольные водяные конвекторы отопления станут находкой для тех, кто хочет создать максимально скрытую отопительную систему. Как видно из их названия, они утапливаются прямо в полы, где под них создаются специальные ниши. Там же прокладываются трубы, по которым циркулирует теплоноситель. Один внутрипольный водяной конвектор большой ширины обеспечит качественный прогрев и не испортит интерьер своим внешним видом – догадаться о присутствии такого обогревателя можно лишь по маскирующей решетке в полу.

Где применятся внутрипольные водяные конвекторы? Они незаменимы для установки в помещениях с панорамными окнами – в отличие от низких напольных приборов, они не закрывают вид из окон даже частично. Будучи полностью утопленными в полы, конвекторные обогреватели не мешают хождению людей, поэтому они могут быть установлены даже в дверных проемах, создавая преграду для потоков холодного воздуха.

Внутрипольные конвекторы отопления незаменимы в интерьерах, к которым предъявляются повышенные требования по отделке. Это могут быть выставочные залы, концертные залы, музеи и прочие места, где торчащие из полов обогреватели или их настенные аналоги будут неуместны. Также их используют для обогрева частных домов – отсутствие видимых элементов отопительных систем позволяет создавать интересные интерьеры.

Цокольные конвекторы

Еще одна новинка в мире отопительного оборудования – это цокольные водяные конвекторы. Они являются родственниками внутрипольных устройств, так как предназначены для скрытого монтажа. Их установка осуществляется в небольших нишах, в стенах, в лестничных ступеньках, в перегородках между комнатами. Цокольные конвекторы позволяют создать невидимую отопительную систему, отличающуюся высокой эффективностью. Они станут отличным выбором для тех, кто хочет создать эксклюзивный интерьер, в котором не будут встречаться отопительные приборы.

Цокольные конвекторы отопления требуют подключения к электрической сети. Электроэнергия здесь необходима для вращения вентиляторов, создающих принудительную конвекцию. Для того чтобы сделать их менее шумными, производители используют малошумящие вентиляторы. Благодаря этому они могут работать даже ночью, не создавая дискомфорта для домочадцев.

Принцип работы конвектора

Холодный воздух по законам физики тяжелее, поэтому он находится внизу.

Принцип конвекции – забрать холодные воздушные массы снизу, нагреть их внутри агрегата и переместить в верхнюю часть, откуда теплый воздух выдувается вверх.

Так происходит обогрев помещения. Поток движется непрерывно, поэтому уже через 3 – 4 минуты в комнате становится тепло. Далее воздушные массы снова охлаждаются и опускаются вниз, где опять попадают в нижние отверстия конвектора.

Как видно из рисунка, принцип работы электрического конвектора и его конструкция довольно простые.

Он состоит из:

• корпуса, выполненного из металла;
• ТЭНа (нагревательного элемента);
• различных датчиков (температурный, положения конвектора, датчик перегрева);
• панели управления;
• терморегулятора;
• решеток.

Корпус обычно выполняется из легкосплавного металла. Он выполняет защитную функцию, делается легким специально, чтобы уменьшить вес изделия. В него вставляются две решетки. Одна из них располагается снизу. Через это отверстие холодный воздух засасывается конвектором. Вторая находится спереди нагревателя в верхней его части. Через нее выходит уже нагретый воздух.

Воздух может попадать в электронагреватель как естественным путем (конвекция, когда при нагревании воздух поднимается вверх), так и принудительным. Часто в приборы устанавливают вентиляторы для увеличения подачи воздуха, тем самым увеличивают КПД конвектора. Такой принцип работы конвекторных обогревателей снижает нагрузку на теплообменник, что повышает надежность и долговечность устройства.

Термодатчик устанавливается в нижнюю часть нагревателя. Обычно он делает замер температуры каждые 45 секунд, после чего сигнал с результатом отправляется в блок управления, где электронный термостат включает или выключает прибор (в зависимости от показаний датчика).

Виды нагревательных элементов

Сердцем конвектора выступает ТЭН. В электрических моделях обычно используются три вида нагревательных элементов:

• монолитный;
• трубчатый с оребрением из алюминия;
• игольчатый.

Модели с монолитным ТЭНом рекомендовано ставить в спальне, так как они не издают ни каких звуков и не помешают отдыху.

Особенностью нагревателя с монолитным ТЭНом является его бесшумность. Корпус в этом случае делается цельным (литым). Теплопотери данного прибора минимальны, поэтому он имеет высокий показатель эффективности.

В случае с трубчатым ТЭНом в качестве нагревательного элемента выступает стальная трубка, в которой натянута нихромовая нитка, а внутреннее пространство заполнено засыпкой-изолятором (теплопроводящей). На трубке закрепляются ребра, выполненные из алюминия, что обеспечивает прибору высокую теплопередачу и увеличивает степень конвекции. Нагреватели такого типа имеют большой срок службы, могут устанавливаться в ванной, но иногда издают треск.

Игольчатые ТЭНы состоят из диэлектрической тонкой пластины, на которую установлена покрытая изолирующим лаком нагревательная хром-никелевая нить. Конвекторы с таким нагревательным элементом практически мгновенно нагреваются и остывают, но их не стоит применять в помещениях с высоким уровнем влажности. Главным преимуществом приборов с игольчатым ТЭНом можно выделить доступную цену, но долговечными их не назовешь.

Электрическая схема конвектора

Как видно из рисунка, схема у электронагревателей такого типа довольно простая.

Прибор достаточно включить в сеть 220 В с помощью шнура, затем нажать на клавишу выключателя (она полностью отключает устройство от электрической сети, поэтому вилку можно не вынимать, а пользоваться кнопкой). Панель управления обычно представляет собой регулятор температуры. Также в цепь включены датчик безопасности, размыкающий цепь при перегреве, и терморегулятор, который выключает или включает конвектор в зависимости от температуры окружающей среды.

Виды конвекторного отопления и нюансы подключения

Схема подключения конвектора зависит от его разновидности. Есть электрические, водяные и газовые агрегаты. Первые работают от сети переменного тока. Для использования водяного отопления нужно подключить радиатор к централизованной или автономной отопительной системе с жидким теплоносителем. Газовые конвекторы работают на сжиженном или магистральном газе.

Установка водяных конвекторов

Этот вариант традиционно применяется во многих многоквартирных и частных домах, потому что позволяет отапливать сразу несколько комнат, поддерживать в них одинаковую температуру. Отопительные приборы подключаются к разводке автономного или централизованного отопления.

Водяные конвекторы используют в качестве теплоносителя воду или антифриз. В автономной системе для подогрева теплоносителя устанавливается твердотопливный, электрический или газовый котел.

Установка конвекторов отопления, работающих с жидким теплоносителем, зависит от типа агрегата.

Есть следующие разновидности водяных конвекторов:

1. Настенные радиаторы закрепляются под окнами помещения на специальных кронштейнах, чтобы создавать тепловую завесу. Прибор подключается к разводке труб, а после проверки герметичности всех соединений запускается.
2. Внутрипольные конвекторы устанавливаются в специальные ниши в полу, а сверху закрываются прочными решетками. Они аналогично подключаются к разводке труб, которая прокладывается в стяжке пола на этапе ее монтажа.
3. Напольные радиаторы устанавливаются на специальные подставки, идущие в комплекте. Ножки жестко крепятся к полу, чтобы обеспечить безопасную эксплуатацию прибора. Обычно используется нижнее подключение конвектора и скрытая прокладка трубопроводов под полом.
4. Плинтусные водяные конвекторы монтируются возле пола вдоль стен помещения. Они крепятся к стенам на небольших кронштейнах, а сверху закрываются защитным корпусом. При их подключении используются специальные фитинги. Трубы к плинтусным радиаторам нужно проложить заранее на этапе монтажа стяжки пола.

Подключение газового конвектора

Подключение газового конвектора осуществляется к сетям магистрального газоснабжения, баллонам с газом или газгольдерам. Для подсоединения к магистрали нужно изготовить проект, согласовать его в газовой службе, получить разрешение. Для использования баллонного газа никакие разрешения получать не нужно.

Воздух в помещении нагревается при соприкосновении с разогретым корпусом прибора. Он в свою очередь нагревается за счет тепловой энергии, выделяющейся при сгорании топлива в камере горения. В этой же камере формируется необходимая газовоздушная смесь.

Преимущество газовых конвекторов в дешевизне топлива, но из-за внушительных габаритов прибора и сложности подключения эти агрегаты применяются редко. Главный недостаток монтажа заключается в том, что в наружной стене дома придется делать отверстие для удаления продуктов сгорания.

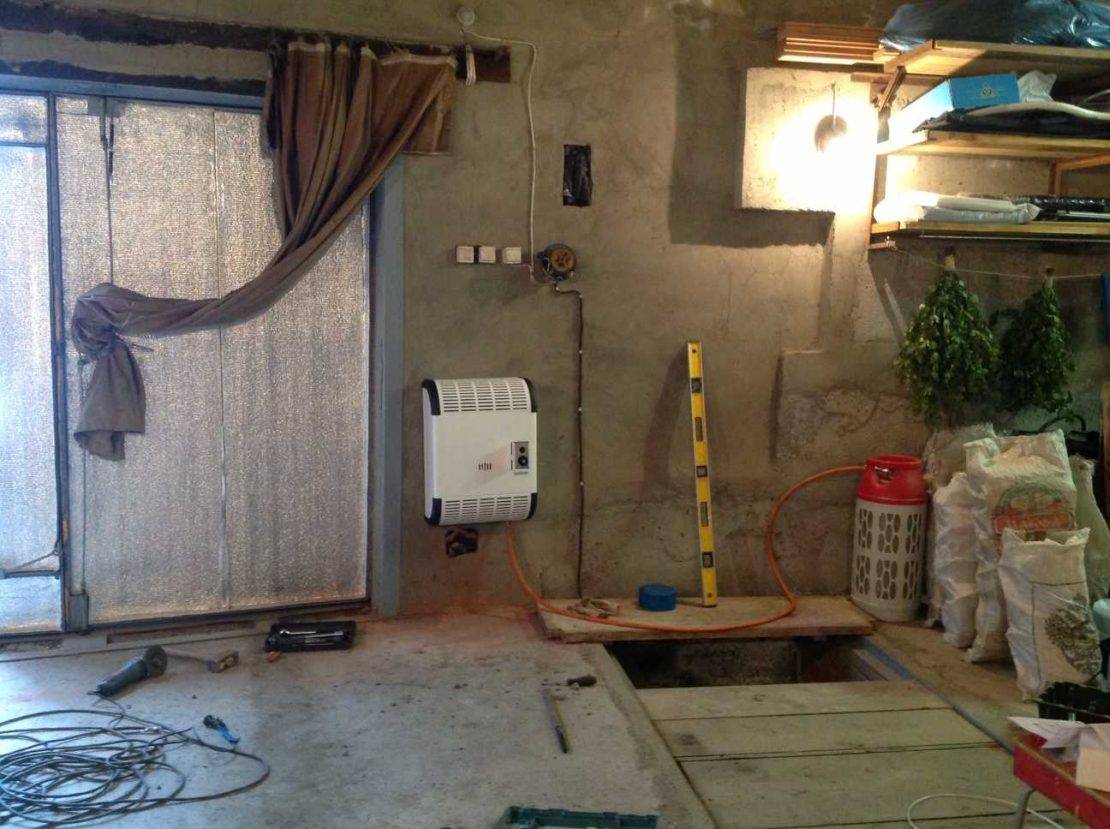

Монтаж газового конвектора в деревянном доме или постройке из других материалов выполняется так:

• Для напольного монтажа нужно подготовить ножки из стальной трубы. Настенная установка проводится с использованием специальных кронштейнов. Их нужно заранее закрепить на стене помещения.
• В наружной стене на нужной высоте делаем отверстие для коаксиального дымохода. Его диаметр должен быть на 10 см больше диаметра трубы.
• На стене закрепляется отражающий экран из негорючего материала.
• Нагреватель крепится на стену помещения на кронштейны. Его коаксиальный дымоход выводится в отверстие в стене. Щели вокруг трубы герметизируются негорючим материалом, а снаружи замазываются раствором.
• Конвектор подключается к баллону с газом или магистральному трубопроводу.

Электроконвекторы и их подключение

Эти агрегаты пользуются большой популярностью, потому что легко и быстро устанавливаются и подключаются. Они мобильные, поэтому отопительный прибор можно переносить с одного помещения в другое и устанавливать в любом месте. Главное, чтобы поблизости была исправная сеть переменного тока. В продаже есть напольные и настенные электроконвекторы. Главный их недостаток в дороговизне энергоносителя.

Подключение напольного конвектора отопления, питающегося от электросети, выполняется проще всего. Достаточно установить колесики или подставки для прибора, идущие в комплекте, и подключить агрегат к сети переменного тока. Благодаря автоматическому или механическому управлению можно регулировать температуру воздуха в помещении. Конвекторы со встроенным термостатом сами отключаются при достижении нужной температуры воздуха и автоматически включаются при ее снижении ниже установленного значения.

Как подобрать отопительный прибор по мощности

Шаг первый – определение потребности в тепловой энергии на каждое помещения. Вычисляется по СНиП либо упрощенной методике – 0.1 кВт на 1 м² площади. С выбором электрических конвекторов все просто, тепловая мощность каждой модификации указана в паспорте.

Таблица из инструкции электроконвектора от бренда Ballu

Выбрать и купить водяной напольный обогреватель сложнее. В технических характеристиках прибора указана теплоотдача при определенных условиях, например:

• t (температура) воды в подающем трубопроводе – 75 градусов;
• t обратки – 65 °C;
• t воздуха в комнате – 20 °C.

Если направить в конвектор теплоноситель с температурой 60 °C, то его мощность снизится, нужно брать прибор с неким запасом. Чтобы точно выяснить величину теплоотдачи конкретной модели, следует воспользоваться данными производителя, других вариантов нет.

Виды встраиваемых в пол обогревателей

Моделей внутрипольных отопителей сегодня производится много, и все они чем-то отличаются друг от друга. Если не рассматривать параметры, имеющие второстепенное значение, то все встраиваемые в толщу пола конвекторы отопления можно разделить на две группы:

• водяные;
• электрические.

Агрегаты внутри каждой из этих двух групп различаются габаритами, конфигурацией, мощностью, исполнением наружной решётки, типом конвекции — естественная или принудительная (с вентилятором) и классом исполнения.

Водяные отопители внутреннего в полу размещения

Внутрипольный водяной конвектор – обогревательный прибор, подключаемый к системе центрального или автономного отопления.

Схема функционирования водяного внутрипольного конвектора – поступление от остекления оконного проёма к обогревательному устройству холодного воздуха, его нагрев и выход в помещение.

В месте врезки в систему устанавливается вентиль, которым можно регулировать количество теплоносителя, циркулирующего через напольный водяной отопитель.

Главным элементом агрегата является радиатор с входным и выходным фитингами, через которые с помощью гибких шлангов или фитингов осуществляется подключение к системе отопления, и происходит циркуляция горячей воды через теплообменник.

Подключение радиатора монтируемого в пол отопителя с помощью гибких шлангов.

Радиатор изготовлен из медной трубы, на которой для увеличения площади теплообмена выполнено алюминиевое оребрение. Современные водяные конвекторы отопления оснащены клапанами автоматического сброса воздуха, попадающего в систему вместе с водой, что исключает образование воздушных пробок и обеспечивает эффективную работу агрегата за счёт стабильной интенсивности циркуляции теплоносителя.

Монтаж водяного конвектора в нишу и жёсткое подключение его к теплоизолированным трубам в штробах-каналах.

Интенсивность подачи теплоносителя в конвектор можно вручную изменять вентилем в месте врезки в систему отопления, но эффективнее установить на входе в обогреватель механический термостат, регулирующий поступление горячей воды в теплообменник в зависимости от температуры воды в радиаторе.

Слева — схематично в разрезе вентиль ручного управления и механический термостат, справа – натуральное изображение термостатической головки.

Встраиваемые в пол обогреватели с естественным типом конвекции рассчитаны на отопление помещений средней площади (16-25 м кв.).

Для обеспечения естественного движения конвективных потоков глубина корпусного короба должна быть не менее 20 см, и всё же даже многотрубные устройства естественного типа конвекции не всегда справляются с ролью основного и единственного средства обогрева, вынуждая хозяев жилья дополнительно задействовать другие отопительные приборы.

Многотрубный радиатор встраиваемого в пол водяного конвектора повышенной теплоотдачи.

Главным преимуществом данной группы внутрипольных обогревателей является безопасность, обусловленная отсутствием факторов, сопутствующих использованию электроприборов. Внутрипольные конвекторы водяного отопления не нуждаются в заземлении, не боятся прямого контакта с влагой (на полу бывает часто), температура поверхности этих агрегатов безопасна для человека при краткосрочном прикосновении, а наружная решётка может быть выполнена из ценных пород древесины.

Способы расположения монтируемых в пол отопителей: слева – угловое размещение, справа – монтаж в ступени.

Стоимость таких приборов, в зависимости от мощности, класса технической оснащённости и исполнения, находится в диапазоне от 20 до 100 тыс. руб.

Приборы водяного обогрева принудительного типа конвекции

Оснащённость прибора вентилятором ускоряет конвективные потоки, но при этом снижает их температуру – воздух нагревается меньше из-за меньшей продолжительности контакта с теплообменником. Поэтому радиаторы внутрипольных обогревателей с конвекцией принудительного типа выполняются более сложной конструкции (двух- трёх- четырёхтрубными), длиной до 3 метров, что продлевает контакт воздуха с теплообменником и повышает его температуру на выходе из агрегата.

Разница температур

Если вы плохо воспринимаете ощущение температуры воздуха, то этот минус будет для вас не самым критичным. Но если вы ощущаете изменения температуры буквально на градус, то схема с конвекторными обогревателями вам не понравится – между верхней и нижней частью помещения будет наблюдаться большая разница температур, что является явным минусом. Ощущение от разницы самое простое – у людей мерзнут ноги.

Мы советуем приобретать конвекторные обогреватели, выпускные отверстия у которых располагаются на передней стенке, а не в верхнем торце – они обеспечивают более равномерный обогрев.

Низкая скорость нагрева

Электроконвекторы с вентилятором прогревают помещение намного быстрее.

Ощутимый минус, но он будет заметен только в периоды запуска и при изменении температуры на регуляторах – конвекторные обогреватели обеспечивают медленный прогрев. Но с этим минусом можно бороться – для этого достаточно приобрести конвекторы со встроенными вентиляторами принудительной конвекции. Вентиляторы являются отключаемыми, поэтому дискомфорта в ночное время ощущаться не будет.

Низкая эффективность при высоких потолках

Не самый яркий минус, так как в большинстве домов высота потолков составляет до трех метров, и реже — 3 метра. При более высоких потолках конвекторы теряют свою эффективность – слишком высока разница температур между верхом и низом, наблюдается затрудненная конвекция. В таких помещениях лучше всего использовать инфракрасные приборы повышенной мощности. Что касается конвекторов, то их покупка будет пустой тратой денег.

Конвекторы пылят

Модели с встроенным фильтром пылят меньше, но и их нужно периодически чистить.

Если вы устанавливаете в своем доме конвекторные обогреватели, будьте готовы к перемещающейся по помещениям пыли. Для здоровых людей это не критично, но от пыли лучше избавляться. Что касается аллергиков и маленьких детей, то для них пыльная атмосфера вредна. Если вы решились на обогрев конвекторами, не пренебрегайте регулярной влажной уборкой и удалением пыли из оборудования

Также можно обратить внимание на модели со встроенными пылевыми фильтрами

Прочие минусы

В заключение рассмотрим еще несколько небольших минусов:

• При работе конвекторных обогревателей образуются слабые сквозняки – их замечают некоторые чувствительные люди;
• Конвекторы могут потрескивать – это эффект теплового расширения материалов, но он заметен не во всех приборах;
• Возможно появление неприятного запаха – чаще всего он заметен при первом включении. Если запах слышен постоянно, проблема кроется в дешевизне материалов, из которых собрана техника – не экономьте на отоплении.

Подключение конвекторов отопления

Как установить электрический конвектор на стену?

Инструкция по монтажу

Итак, если Вы решили установить электроконвектор на стену, действовать нужно следующим образом:

1. Распакуйте конвектор и переверните на тыльную сторону.
2. Демонтируйте крепление.
3. Прислоните снятый кронштейн к стене в подходящем месте (где будет производиться установка) и отметьте маркером крепежные отверстия.
4. Если стена деревянная, прикрутите крепление с помощью саморезов по дереву (длина 40-45 мм). Если стена из бетона, предварительно пробурите отверстия перфоратором, после чего вбейте дюбеля и выполните монтаж рамки, как на фото ниже.
5. Наденьте электроконвектор на установленный кронштейн.
6. Подключите вилку к розетке, включите питание.
7. Настройте подходящую температуру на терморегуляторе.

Как Вы видите, установка электрического конвектора на стену не представляет ничего сложного, подключение тем более. Однако существует несколько нюансов, которые нужно учитывать при монтаже, о которых мы рассказываем ниже.

Несколько полезных советов

Иногда возникает необходимость установить электроконвектор на балконе, внутренняя отделка которого представлена ПВХ панелями. Так как вес электрического конвектора может достигать нескольких килограмм, Вы должны понимать, что пластик может не выдержать такую нагрузку. В этом случае рекомендуется выбрать электроконвектор компактного размера, к примеру, как модель фирмы Nobo на фото ниже.

Еще один нюанс – правильное размещение конвектора. Обычно в комплект с покупкой входит инструкция, в которой производитель сам уточняет оптимальные расстояния от пола, окон и других объектов. Если же в Вашем случае такой информации нет, выполните установку электрического обогревателя, учитывая следующие нормы и правила:

• высота от пола 20 см;
• зазор от стены 20 мм;
• боковое расстояние до ближайших предметов – 20 см;
• сверху и спереди зазор не менее полуметра;
• розетка не ближе 30 см.

Отдельное внимание нужно уделить подключению электрического конвектора к сети. Как правило, мощность устройств не превышает 3 кВт, поэтому если у Вас в доме либо квартире современная электропроводка, смело подключайте питание от розетки (они, как правило, выдерживают до 3,5 кВт)

Если Вы хотите спрятать шнуры и сделать аккуратный монтаж, можно даже подключить электроконвектор на прямую к электросети без вилки и без розетки

Для этого придется тянуть отдельный кабель от распределительной коробки либо даже щитка (если решите сделать отдельную линию на отопление). Сечение кабеля в этом случае выберите 2,5 мм2

Если Вы хотите спрятать шнуры и сделать аккуратный монтаж, можно даже подключить электроконвектор на прямую к электросети без вилки и без розетки. Для этого придется тянуть отдельный кабель от распределительной коробки либо даже щитка (если решите сделать отдельную линию на отопление). Сечение кабеля в этом случае выберите 2,5 мм2.

Напоследок рекомендуем просмотреть наглядное видео установки электрического конвектора:

Вот и вся инструкция по монтажу данного обогревателя. Надеемся, что теперь Вы знаете, как правильно установить электроконвектор и подключить к сети своими руками!

Будет полезно прочитать:

samelectrik.ru

Что такое конвектор отопления, и как он работает

Отопление частного дома » Конвекторы

Современная модель

Сегодня экономия становится основным требованием во всех сферах жизни, включая отопление домов. Тем более что из всех инженерных систем отопление является самым дорогим — как в плане монтажа, материалов и оборудования, так и в плане расхода энергоносителей. Поэтому новейшие технологии в этой области сразу становятся популярными и востребованными. Не исключение и конвекторы отопления.

Сегодня производители предлагают два вида конвекторов, которые работают от разных типов топлива — водяные и электрические. Сравнивать их нет смысла, а вот разобраться в каждом необходимо. Поэтому определим их достоинства и недостатки, типы, принципы работы и эффективность обогрева помещений.

Водяные конвекторы отопления

Первый вариант — водяной напольный конвектор отопления. Существуют разные модели такого отопительного прибора:

• Конвекторы с принудительной циркуляцией теплоносителя.
• С естественной циркуляцией.
• Приборы, которые могут работать во влажных помещениях.

Сегодня этот вид отопительного оборудования очень востребован, потому что обладает рядом достоинств:

Во-первых, это огромный ассортимент как по материалу изготовления, так и по форме, размерам, цвету и ди

Установка конвекторов отопления, учитывая расчет мощности

Говоря о способах монтажа, можно встретить напольные и настенные модели, а использование того или иного теплоносителя делит эти приборы на механизмы, работающие с применением воды, электричества и газа

При этом важно помнить, что монтаж конвекторов отопления газового типа можно осуществлять только на стены в вертикальном положении, в то время как водяные и электрические системы можно устанавливать и на стене, и на полу (прочитайте: “Бытовой конвектор: принцип работы и монтаж”)

Устройство водяного бытового конвектора

Установка конвекторов отопления, функционирующих с помощью воды, применяемой в качестве источника энергии, отличается тем, что основу конструкции представляет отопительная батарея

При этом особое внимание следует уделить такой процедуре, как расчет конвекторов отопления этого типа, а в частности, правильно рассчитать количество секций батареи, требуемое для качественного нагрева воздуха в помещении

Еще одним фактором, который следует учитывать при выборе этого оборудования, является материал, из которого изготавливается конвектор.

• сплав меди с алюминием;
• панели из биметалла;
• алюминий;
• стальные элементы.

Медно-алюминиевые модели являются самыми дорогостоящими. Схема подключения конвекторов отопления из этого материала предусматривает монтаж медных соединительных частей, которые имеют весьма большую цену.

Применение таких приборов будет актуальным в том случае, если есть необходимость сделать конструкцию отопительной системы более легкой. Чаще всего потребители отдают предпочтение образцам из алюминия или биметалла, однако их установка требует приобретения особых фиксаторов и комплектов систем установки.

Гораздо более выгодной станет установка батарей из стали.

• посредством бокового крепежа;
• с помощью нижней фиксации к системе.

Монтаж электрических конвекторов

Еще один вариант такого оборудования – электрические конвекторы

Эти модели вполне можно установить и подключить собственноручно, однако очень важно правильно выполнить расчет мощности конвектора этого типа

• прибор нужно освободить от упаковки;
• затем с конвектора необходимо снять защитную пленку;
• далее следует определиться с тем, где будет установлен механизм.

Рассчитывая мощность конвектора отопления, функционирующего при помощи электричества, а также выполняя его подключение, крайне важно соблюдать большое количество рекомендаций, которые, тем не менее, позволят качественно установить оборудование

• минимальное расстояние от пола до конвектора – 20 – 25 см;
• прибор должен располагаться не менее чем на 25 см от близлежащих предметов, сверху и спереди – не менее 24 – 55 см;
• устраивать конвектор от стены следует на расстоянии в 25 см, а от потолка он должен располагаться минимум в 35 см;
• монтировать устройство категорически не рекомендуется за шторами и дверями, а также под отверстиями, предназначенными для вентиляции.

Непосредственно процесс установки электрического конвектора является следующим:

• выкрутив крепежные болты, требуется выдвинуть кронштейн;
• с помощью дрели нужно проделать заранее отмеченные отверстия, предназначенные для крепежа механизма;
• далее нужно зафиксировать кронштейн;
• затем требуется вставить электрический конвектор в фиксатор его нижней частью;
• на оборудовании следует поместить растяжки;
• в смонтированные растяжки необходимо поместить верхнюю часть прибора;
• после этого все зажимы нужно плотно закрепить, а болты фиксации – завинтить;
• регулятор работы конвектора следует установить в режиме выключения и провести к аппарату питание;
• после того, как на устройстве загорится светодиод, оборудование можно переводить в рабочий режим.

В том случае, если используемый электрический конвектор является напольным, то его подключение проходит следующим образом:

• агрегат требуется перевернуть и зафиксировать на нем крепежные ножки, оборудованные колесами. В качестве крепежных элементов могут выступить штатные болты;
• после этого конвектор можно включить и установить на нем желаемый режим работы.

Важно помнить, что потребляемая мощность конвектора – это один факторов, который крайне необходимо учитывать при выборе и монтаже оборудования

Как подключить газовый отопительный конвектор

Особое внимание следует уделить тому, что, решая, как рассчитать мощность конвектора отопления газового типа и как подключить это оборудование, крайне важно вызвать специалистов, так как работа с газом требует осторожности и квалифицированного подхода. В противном случае собственноручный монтаж может обернуться крайне неприятными последствиями

Правильная установка газового конвектора должна проходить по следующему принципу:

Процесс монтажа

Размеры внутрипольного конвекционного обогревателя и ниши для него.

Если вы хотите выполнить монтаж внутрипольного конвектора своими руками, рекомендуем продумать место под его установку еще на этапе строительства здания – так будет проще организовать подходящей глубины нишу. Причем сама ниша должна быть на 1-1,5 см больше (на каждую сторону), чем металлический короб прибора. Одновременно с этим нужно проследить, чтобы верхняя часть, где будет располагаться декоративная решетка, была на одном уровне с будущим напольным покрытием.

Рекомендуем сначала выбрать внутрипольный конвектор, а уже потом заниматься полами, чтобы у вас на руках были размеры короба

Обратите внимание что окончательную стяжку мы будем заливать уже после установки отопительного прибора.. После того как ниша будет готова, можно приступать к монтажу оборудования

Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа. Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра

После того как ниша будет готова, можно приступать к монтажу оборудования. Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа. Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра.

Если вы устанавливаете водяной конвектор, предусмотрите тонкие неглубокие ниши для прокладки труб/шлангов. При монтаже электроприбора рекомендуем проложить соединительные провода в кабель-каналах или в трубах, чтобы их можно было без проблем заменить. Подающие трубы с теплоносителем рекомендуем обернуть в теплоизоляцию.

Трубы для радиатора также будут залиты стяжкой.

На следующем этапе заливаем бетонную стяжку – наш монтаж внутрипольного конвектора своими руками близится к завершению. Результатом данного этапа должен стать черновой пол, с несколько выступающим из него металлическим коробом. Далее производим завершающее выравнивание пола, приступаем к укладке напольного покрытия. На последнем этапе размещаем над коробом декоративную решетку – лучше всего подобрать ее в один тон с цветом полов.

Монтаж внутрипольных конвекторов своими руками сложен тем, что нужно правильно подобрать размеры ниши – чтобы металлический корпус прибора располагался на правильной глубине. Рекомендации по этому вопросу вы сможете найти в технических паспортах. Хуже всего, если придется выполнять монтаж в уже готовом построенном доме – не факт, что можно будет продолбить нишу в черновом полу, так как это может повлиять на его прочность. В этом случае нужно будет увеличить высоту чернового пола во всех помещениях.
