Почему доводчик не закрывает дверь до конца?

Регулировка доводчиков

Устройство наиболее популярного дверного изделия

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

  • Пассатижи.
  • Ключи гаечные.
  • Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

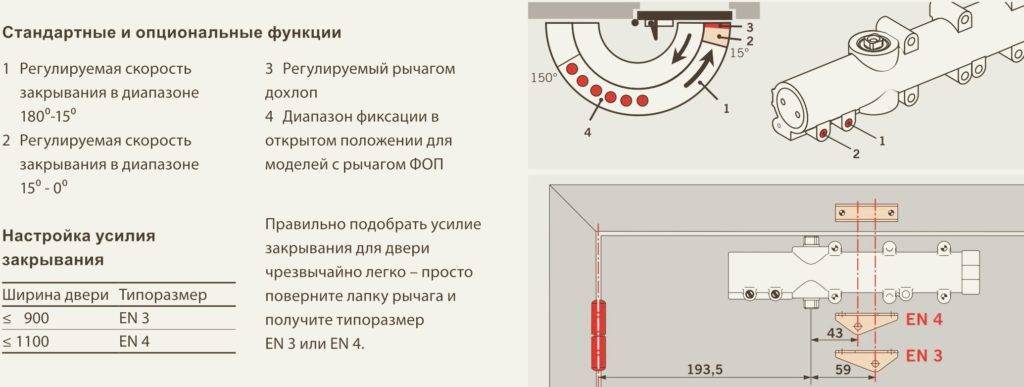

Схема регулировки скорости закрывания двери

Работа доводчика аналогична работе автомобильного амортизатора.

Схема работы доводчика

При этом:

  • Человек, прикладывая некоторое усилие, открывает дверь.
  • Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
  • Пружина взводится, и при освобождении начинает обратный ход.
  • Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
  • Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
  • Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
  • Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
  • Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

Регулировка доводчика дверного

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Установка дохлопа

Регулировка дверного доводчика: видео и фото вам помогут

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°

В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винты регулировки хлопка и скорости

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Регулировка открытого положения двери

Регулировка открывания двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Схема регулировку открытого положения двери

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

После этого:

  • Двери остаются открытыми при их распахивании на нужный градус.
  • В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.

Фиксация двери в открытом положении

  • Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
  • При неполном распахивании, полотно перемещается в обычном режиме без задержек.
  • Величина натяжения пружины устанавливается регулировочной гайкой.
  • Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

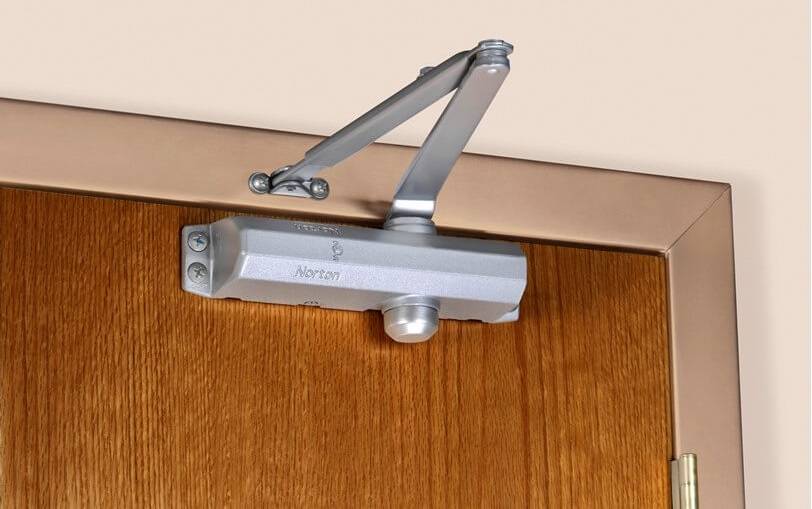

Отрегулированный дверной доводчик

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Это интересно: Как отрегулировать доводчик на входной двери

Последствия неправильной эксплуатации

Несмотря на то, что качественные устройства имеют довольно высокие показатели прочности, у них также иногда наблюдается преждевременный выход из строя.

При неправильной эксплуатации даже качественные доводчики выходят из строя

  1. Механические поломки доводчика: деформация штанг, нарушения функциональности поршня. Такие поломки появляются как результат неправильной эксплуатации дверей и чрезмерных физических усилий на полотна.
  2. Бывают ситуации, когда в механизмах используется масло, не предназначенное для эксплуатации при минусовых температурах. Оно резко повышает вязкость, двери открываются/закрываются с трудом, требуется прилагать большие физические усилия.
  3. Нарушение герметизации и вытек масла. Сальники не выдерживают давления и прорываются. Во время пользования дверьми масло постепенно подтекает, его место занимает воздух. Кроме ухудшения внешнего вида дверей, нарушается работоспособность доводчика.
  4. Установка жесткого доводчика на пластиковые двери. Эти конструкции не могут выдерживать значительные усилия, элементы дверной коробки со временем расшатываются, корпус механизма падает со всеми крайне негативными последствиями.

Тип доводчика должен соответствовать конструкции двери

Еще раз напоминаем, что длительность пользования доводчиком во многом зависит от потребителей. Если они соблюдают все рекомендации производителей, то никаких неожиданных проблем не возникает.

Ограничения в регулировке доводчика

Чтобы не испортить механизм устройства необходимо соблюдать некоторые ограничения:

  • проворачивать винт от исходной точки нельзя более двух оборотов или произойдет потеря масла, все это отрицательно повлияет на работоспособность механизма;
  • нельзя при монтаже допускать перекосы, иначе изделие быстро придет в негодность;
  • не следует дверь в неполном открытом состоянии подпирать посторонними предметами, надо воспользоваться специальной функцией;
  • не допускается размещение на дверном полотне тяжелых предметов, иначе это может привести к перекосу выстроенной диагонали.

Соблюдение этих правил позволит качественно и своевременно регулировать доводчик, продлить срок его эксплуатации с использованием всех функциональных возможностей.

Регулировка доводчика двери своими руками: что регулируется, а что нет

Практически все современные дверные доводчики имеют два-три момента, которые можно регулировать на свое усмотрение – с их помощью можно не просто наладить работу этого механизма, а сделать это так, чтобы вам было удобно пользоваться дверями. Именно поэтому вопрос, как отрегулировать доводчик двери, решается не только в процессе эксплуатации, а и непосредственно после установки этого устройства на дверь. Так что же можно отрегулировать в этом устройстве? Как правило, это скорость закрывания дверей, так называемый дохлоп (прижимание дверного полотна к коробке) и в некоторых дорогостоящих моделях скорость хода двери в промежутке от 80°-90° до дохлопа. Поговорим о назначении подобного разделения немного подробнее.

Регулировка дверного доводчика – общая скорость закрывания. Доводчик может использоваться для дверей разного назначения – с одинаковым успехом его можно установить как на входные двери, так и на межкомнатные. Наверное, вы уже догадались, почему важна общая скорость закрывания – для входных дверей она должна быть больше, так как летом за это время могут залететь в дом мухи, а зимой может зайти холод. Для межкомнатных дверей больше подойдет медленное закрывание. Кроме того, нельзя игнорировать и личные предпочтения каждого человека в отдельности и так называемую сезонность.
Регулировка промежуточного хода дверей

С помощью регулировки этого момента можно решить одновременно два вопроса: во-первых, что немаловажно, для очень часто посещаемых помещений можно за одно открывание обеспечить проход нескольких человек. И, во-вторых, полностью прикрутив специальный винтик, можно добиться того, что двери будут постоянно открытыми.
Дохлоп и его назначение

Здесь все просто, и самостоятельно догадаться о назначении дохлопа не так уж и трудно. Согласитесь, как минимум будет неправильно, если двери ударяются о коробку со всего размаха – долго такого обращения не выдержит ни один дверной блок. Именно поэтому дохлоп должен осуществляться более или менее медленно – производитель закладывает в работу изделия определенный допустимый промежуток, а вы уже выбираете из него те режимы, которые удовлетворяют вашим требованиям.

Как отрегулировать дверной доводчик фото

В принципе, это все, что можно отрегулировать в таком устройстве, как дверной доводчик. Согласитесь, большего и не нужно, ведь самое главное – это комфортное закрывание дверей без участия человека.

Инструкция по самостоятельной регулировке устройства

После установки дверного полотна необходимо установить доводчик. Он должен находиться внутри здания, чтобы не загрязняться от уличной пыли и грязи. Для установки потребуется линейка, простой карандаш, дрель и отвертка. А также табуретка, если коробка слишком большая.

Крепежное устройство находится в одном наборе с доводчиком. Также в наборе есть инструкция для простой самостоятельной установки. При монтировании первоначально закрепляют корпус, потом присоединяют рычажную тягу.

Самостоятельная настройка доводчика двери начинается с поиска двух регулировочных винтиков. Один устанавливает главное перемещение дверей от 180 до 15 градусов, а другой завершающие этапы.

Интересно! В современных устройствах устанавливается третий регулировочный винтик для настройки общего усилия.

Этапы установки устройства:

  1. Снимается крышка, отыскивается клапан для регулирования и сверяется с инструкцией из набора.
  2. Первый винтик поворачивается по часовой стрелке для увеличения темпа закрывания, а в противоположную сторону для уменьшения.
  3. При необходимости функции «hold open» монтируют фиксирующий рычаг при распахнутых на 90 градусов створках.
  4. Проверяют правильно ли установлена конструкция.

Нельзя выполнять больше двух оборотов от первоначального расположения, чтобы не сломать устройство.

Виды доводчиков

Дабы выяснить, как регулировать доводчик дверей, стоит познакомиться с их особенностями и видами.

Доводчик двери — это особое устройство, помогающее регулировать процесс перемещения дверного полотна, делающее его закрывание более плавным, без резких и шумных дохлопов. При необходимости конструкция придерживает дверь в открытом положении.

По конструктивным изюминкам механизмы бывают:

Кулачковыми слайдовыми. Устройство снабжает плавность скольжения полотна, устанавливается в дверях маленькой массы.

Зубчатыми рычажными. Это наиболее используемый тип механизма, в котором передвижение пружины реализовывают шестеренки. Их возможно применять для дверей с громадным весом, имеющим кодовые замки.

По методу монтажа изделия бывают:

Накладными. Это самые простые в обращении конструкции, работа которых корректируется несколькими клапанами либо винтами, расположенными на панели короба. Допустимое число оборотов регламентируется производителем.

Напольными. Регулируются достаточно легко, отличаются креплением не в верхней части двери, а снизу. Такие модели по большей части употребляются при обустройстве входа в общественных заведениях и офисах.

Скрытыми. Такие конструкции своими руками отрегулировать достаточно сложно, они запрятаны в полу либо в дверного полотна, что существенно затрудняет к ним доступ.

Разновидности изделий

Устройства автоматического закрытия входных дверей в зависимости от места монтажа подразделяются на несколько типов.

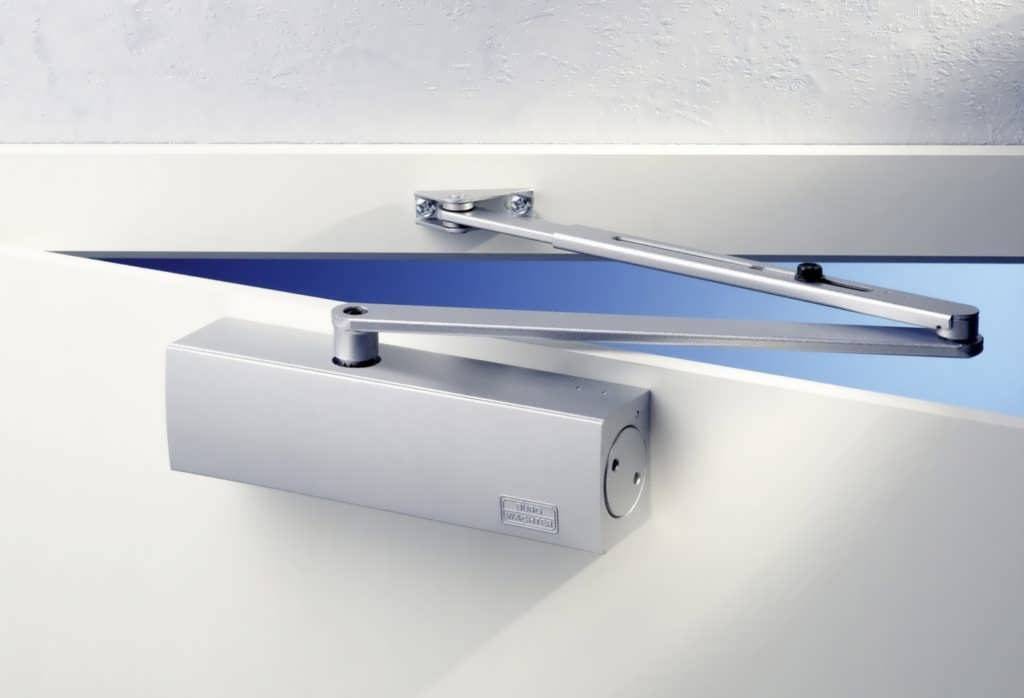

Верхний

Это классический вариант доводчиков, который монтируют сверху дверной конструкции. Один элемент изделия крепится к полотну, второй к коробке двери.

Напольный

Доводчики такого типа используются в общественных местах с повышенной проходимостью, например, в торгово-развлекательных центрах. В конструкции напольных механизмов используется скользящий стержень. Они отличаются достаточно компактными размерами, крепятся к покрытию полового основания, практически не заметны.

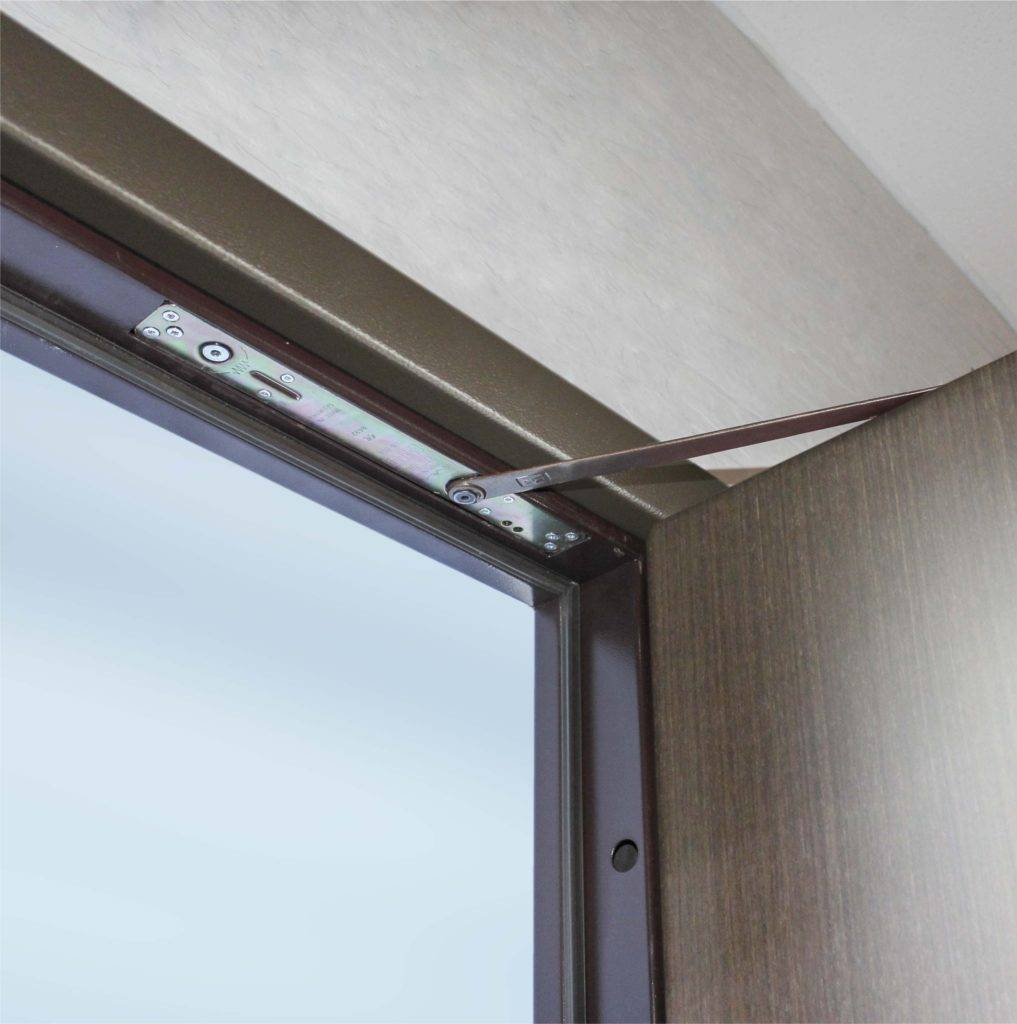

Скрытые

Бывают ситуации, когда закрывающее приспособление необходимо скрыть. Такие механизмы изготавливаются двух типов: со скользящим стержнем или комбинированная петля-доводчик. Первый вариант устанавливается сверху на коробы деревянных дверей. Во втором случае устройство скрывается в металлической петле двери.

Данное изделие считается самым незаметным открывающим механизмом дверной конструкции. Однако такие устройства имеют серьезные ограничения. Они не выдерживают значительные нагрузки и не долговечны. Чтобы продлить срок службы такого приспособления, необходимо уменьшать на него давление. Поэтому не рекомендуется его использовать для дверных полотен, изготовленных из тяжелых материалов.

Зачем нужен доводчик дома

В домах их насаживают на межкомнатные и входные двери, или в предбаннике, на внутреннюю модель между гаражом и домом и т. п. Они облегчают жизнь не только домочадцам, но и самим дверям. Петли служат дольше, полотна меньше изнашиваются. Нет громких и неожиданных хлопков. Нет сквозняков. Кроме того, снижаются тепловые потери в жилище. Открытую дверь с помощью него же можно зафиксировать, чтобы помещения проветрились. Семья обеспечена идеальными условиями для проживания. Что может быть лучше?

Также дома доводчики устанавливают на мебель, чтобы не хлопать шкафом, кухонным гарнитуром и уберечь ценные вещи от механических повреждений.

На производстве и офисах подобные устройства ещё нужнее. Поток людей через вход какого-нибудь учреждения огромен и не все за собой закрывают дверь, кто-то настолько торопится, что не обращает внимания на возникшие препятствия. В производственных помещениях и цехах часто можно встретить противопожарные и изолирующие ворота. Их снабжают доводчиками со специальными устройствами. Такая модель требует сертификации и не так часто встречается в продаже. Если вы уже все это знаете, и даже приобрели подходящую модель, осталось самостоятельно её вмонтировать. Разберем, как это сделать.

Как правильно

Регулировка доводчика двери, в инструкции которого представлены требования по монтажу и настройке механизма, состоит из таких этапов:

  • Корректировка скорости закрывания блока.
  • Настройка параметров прижимания полотна к коробке (дохлоп).
  • Регулировка промежуточного хода.

Для процедуры необходим минимум инструментов — отвертка.

Как можно сделать самостоятельно

Для того чтобы понять, как регулировать доводчик двери, необходимо разобраться с особенностями конструкции устройства.

Механизм состоит из таких узлов и деталей:

  1. пружина;
  2. рычажная тяга;
  3. осевое зубчатое сцепление;
  4. зубчатая передача или кулачковый механизм;
  5. игольчатый подшипник;
  6. клапан регулировки «ветрового тормоза» или демпер;
  7. защитный кожух;
  8. рычаг;
  9. уплотнительные резинки;
  10. регулировочные винты;
  11. крепежные детали.

При работе необходимо придерживаться строгих правил инструкции по монтажу и регулировке устройства, которая сводится к натяжению пружины.

На корпусе доводчика, когда проводят настройку, находят 2 регулировочных винта, которые отвечают за скорость движения полотна и скорость дохлопа. Первый винт регулирует главный ход двери от полного открытия 180° до 15°, а второй — ее завершающее закрывание. Некоторые модели имеют и третий винт для изменения общего усилия.

Процедуру выполняют следующим образом:

  • Снимите крышку с механизма.
  • Найдите регулировочный клапан. Сверьтесь со схемой в инструкции к дверному механизму.
  • Поворачивайте винт №1 против часовой стрелки для настройки плавного закрывания дверей, по часовой стрелке — для быстрого. При этом надо учитывать, что более 2 оборотов от нулевого положения делать нельзя.
  • Для задержки открытого дверного полотна на определенное количество времени нужно затянуть специальный фиксатор. Такие действия выполняют при открытии блока на 95-100°.
  • Если полотно необходимо держать открытой долго, воспользуйтесь функцией «Hold-open». Для этого откройте дверь на 90-95° и затяните фиксатор рычага.
  • Проверьте правильность установки механизма.

Параметры

При регулировке доводчика двери своими руками существенное внимание уделяют таким параметрам, как:

  1. сила закрывания;
  2. скорость закрывания;
  3. скорость открытия;
  4. максимальный угол распахивания.

Скорость закрывания — это быстрота или медлительность закрытия дверей. Усилие дохлопа позволяет настроить так устройство, чтобы на последних 7-15° скорость увеличилась, а замок защелкнулся.

Для предохранения дверного блока от повреждений при резких открытиях регулируют скорость открытия. С этой целью на входных дверях зданий устанавливают доводчики с функцией торможения, такой как «ветровой тормоз».

Регулировка доводчиков

Устройство наиболее популярного дверного изделия

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

  • Пассатижи.
  • Ключи гаечные.
  • Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

Схема регулировки скорости закрывания двери

Работа доводчика аналогична работе автомобильного амортизатора.

Схема работы доводчика

При этом:

  • Человек, прикладывая некоторое усилие, открывает дверь.
  • Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
  • Пружина взводится, и при освобождении начинает обратный ход.
  • Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
  • Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
  • Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
  • Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
  • Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

Регулировка доводчика дверного

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Установка дохлопа

Регулировка дверного доводчика: видео и фото вам помогут

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°

В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винты регулировки хлопка и скорости

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Регулировка открытого положения двери

Регулировка открывания двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Схема регулировку открытого положения двери

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

После этого:

  • Двери остаются открытыми при их распахивании на нужный градус.
  • В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.

Фиксация двери в открытом положении

  • Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
  • При неполном распахивании, полотно перемещается в обычном режиме без задержек.
  • Величина натяжения пружины устанавливается регулировочной гайкой.
  • Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Отрегулированный дверной доводчик

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Конструкционные особенности

Дверным доводчиком принято называть приспособление, которое предназначено для плавного закрытия двери в автоматическом режиме. Предшественники доводчиков – пружины не могли обеспечить плавного функционирования, и захлопывание дверей сопровождалось жутким шумом. Более того использование такого механизма приводило к сильному износу и частой замене. Современные гидравлические и пружинные доводчики можно регулировать, и они оснащены специальными клапанами и зубчатыми механизмами, способствующими плавному открыванию дверей. Но перед тем как отрегулировать доводчик дверей, необходимо понимать принцип работы устройства.

Кроме плавного доведения дверей до закрытого состояния, одной из полезных функций доводчика GEZE является регулируемая скорость закрывания. Это устройство представляет собой цилиндрический алюминиевый корпус, в котором спрятана пружина, которая сжимается при открывании двери. Дверь закрывается под усилием разжимаемой пружины, усилие от которой контролируется зубчатым механизмом. Главное достоинство доводчика ДИПЛОМАТ заключается в возможности регулирования скорости закрытия двери.

Скорость закрывания дверей может регулироваться благодаря наличию регулировочных клапанов контролирующих размер поперечного сечения перепускных каналов. Перед тем как купить это простое высокотехнологичное устройство, обеспечивающее комфорт, необходимо знать ширину, массу, ветровую нагрузку и возможное сопротивление воздуха при закрытии двери. От всех этих параметров будет зависеть мощность доводчика, который будет установлен.

Почему выходит из строя доводчик двери

Механизм доводчика устанавливают в помещениях с интенсивным движением. Его задача заключается в автоматическом закрывании дверей. Во время эксплуатации конструкции детали изнашиваются. В случае небольших неисправностей осуществляют регулировку. Когда дефекты работы серьезные, требуется ремонт доводчика.

Чтобы устройство работало долго и исправно, при выборе стоит учитывать следующее:

  • массу полотна;
  • ширину проема;
  • место установки;
  • назначение дверной конструкции.

Не менее важно обращать внимание на диапазон температур, при которых будет работать механизм. Также играет роль возможность его ремонта. Для тяжелых дверных конструкций целесообразно предусмотреть установку нескольких устройств

Для тяжелых дверных конструкций целесообразно предусмотреть установку нескольких устройств.

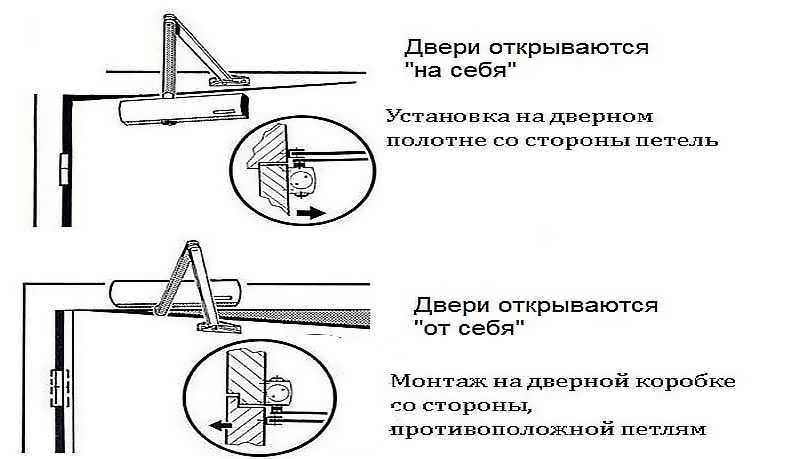

Устройства устанавливают в разных местах дверной конструкции:

  • стандартные — фиксируют вверху полотна;
  • скрытые — рамные;
  • нижние — напольные.

Справка! Если все параметры подобраны правильно, произведена профессиональная установка, то механизм будет работать долго и надежно. В противном случае не избежать сложных ремонтов или замены устройства.

Основными причинами поломок являются:

  • резкое и сильное воздействие при открывании или закрывании дверей;
  • блокировка полотна посторонними предметами;
  • неправильная регулировка механизма соответственно температуре окружающей среды;
  • перегрузка двери.

Кроме того, возможны заводские дефекты изготовления.

Стандарты мощности

По европейским стандартам можно подобрать доводчик с подходящим усилием (достаточно мощный). Например, дверь с шириной 80 см (обычная межкомнатная) идеально сочетается с моделью (по стандарту) EN-2, в которой усилие (она же масса полотна) равно 40 (кг). Для сравнения: на производстве железные ворота с шириной 160 см требуют усилия устройства, равного 150 (кг), модель по стандарту EN-6. Для применения в домашних условий не требуется усилия более 60 и менее 20 (EN-3 и EN-1), разве что на вход (EN-3 и EN-5).

При этом, конечно, нужно учитывать материал полотна. будет проходить сложнее, учитывая немалый вес конструкции. Но все в итоге будет работать гладко, если вы подберете подходящую модель.

Плавное закрывание дверей с помощью амортизаторов или доводчиков

Плавного закрывания можно достичь и менее прогрессивными способами – это использование систем амортизации. У компании Blum подобные системы получили название
BLUMOTION.

Амортизатор или доводчик, который устанавливается на плечо петли

Данная система в виде накладки устанавливается непосредственно на плечо петли. Есть тут ограничения, такие накладки можно установить только на петли Blum и конструкция петли должна позволять это. Эту информацию можно уточнить у продавца. Допустим, на данный момент у вас нет денег на петли со встроенным доводчиком, но вы первоначально можете купить простые петли Blum, а потом докупить
доводчики на петлю.

Рис. 15. Схема работы доводчика на петлю
Рис. 16. Петля, на которую можно установить доводчик на петлю
Рис. 17. Доводчик на петлю Blum

Амортизатор или доводчик, который устанавливается у ручки

Вот это более универсальное решение по амортизации при закрывании дверей, который называется
амортизатор для дверей. Такие доводчики можно использовать для петель, которые не снабжены системой амортизации.

Рис. 18. Амортизатор для дверей

Амортизатор можно установить в следующих положениях, согласно схеме. Обычно достаточно установки одного доводчика.

Рис. 19. Возможные места установки доводчика в торец корпуса

Сам доводчик можно установить непосредственно в торец корпуса, засверлив предварительно отверстие или установить с использованием держателя. Предлагаются два типа держателя – крестообразный и прямой.

Рис. 20. Врезка доводчика в корпус
Рис. 21-23. Установка доводчика с использованием держателей

Такие амортизаторы выпускают не только Blum, но, например, и Salice. Такие амортизаторы установил и я, по одной штуке на дверь.

Рис. 24. Амортизаторы Salice

Рис. 25. Амортизаторы Salice установлены с использованием держателей

Когда нужна регулировка доводчика двери

Современный дверной доводчик появился сравнительно недавно. Его задача — обеспечение плавного закрывания дверного полотна. Такие приспособления могут устанавливаться как на входных и межкомнатных дверях в домах и квартирах, так и в офисах, магазинах, подъездах и т. д. Раньше для закрывания двери использовали пружину, но при этом полотно захлопывалось со стуком и происходил удар, что приводило к быстрому выходу из строя как замков, так и дверного полотна.

Если раньше для закрывания двери использовались пружины, то сейчас — современные устройства под названием доводчики

Наличие на дверях доводчика предполагает, что при их открывании надо будет приложить определённое усилие, которое аккумулируется в механизме, расположенном внутри такого устройства. При закрывании полотна доводчик плавно возвращает двери в исходное положение.

Перед тем как приступить к описанию процесса регулировки доводчиков, надо кратко ознакомиться с их видами. В продаже можно найти механизмы следующих типов:

  • пружинный. Это самая простая модель, которая работает за счёт сжатия пружины при открывании двери, после чего она разжимается и полотно закрывается;

  • кулачковый со скользящей (слайдовой) тягой. Его работа основана на плавном скольжении слайдовой тяги. Используют этот механизм обычно для дверных полотен небольшого веса, а также там, где важны такие показатели, как компактность, плавный ход и небольшие размеры доводчика;

  • доводчик c зубчатым приводом. Это наиболее распространённый вариант. Его работа основана на передвижении двери под действием шестерёнок. Зубчатый доводчик более прочный, поэтому может устанавливаться на тяжёлые двери.

Кроме этого, надо определиться с видами доводчика по способу монтажа:

  • накладные. Это самые простые модели, которые крепятся в верхней части двери. Именно они обычно монтируются на входных дверях в дом или квартиру. Проводить регулировку накладных доводчиков просто, для этого на корпусе механизма есть специальные винты;

  • напольные. Эти модели также имеют простую конструкцию, но их монтаж выполняется на пол. В домах и квартирах напольные модели практически не применяются. В основном они устанавливаются в офисах, магазинах и других заведениях с большой посещаемостью;

  • скрытые. Такие конструкции сложно как монтировать, так и регулировать. Это связано с тем, что они находятся либо внутри двери, либо в полу, поэтому добраться до них затруднительно.

В каких случаях надо регулировать доводчик

Доводчик двери эксплуатируется в интенсивном режиме, поэтому для обеспечения его нормальной работы рекомендуется выполнять регулировочные работы не реже, чем два раза в год. Если посещаемость помещения большая, то регулировку может понадобиться проводить и чаще.

Так как внутри большинства доводчиков находится масло, регулировки надо проводить в тёплое и холодное время года. Это связано с тем, что при изменении температуры густота масла также меняется и от этого будет зависеть плавность работы устройства.

Внутри большинства доводчиков находится масло, его густота зависит от температуры, поэтому регулировки надо проводить в тёплое и холодное время года

Надо постоянно следить за работой механизма. Если не устраивает скорость закрывания двери или это происходит с рывками, а также полотно плохо притягивается, для устранения таких недостатков надо обязательно выполнить регулировку доводчика.

Нужна ли регулировка после установки устройства

В зависимости от конструкции доводчика местонахождение регулировочных винтов будет отличаться. Несмотря на это, регулировка выполняется по одной схеме — при вращении винтов по часовой стрелке скорость и усилие механизма увеличиваются и наоборот.

Так как вес дверного полотна, на которое монтируется доводчик, может быть разным, регулировку надо проводить сразу после монтажа. Поворачивать винты необходимо очень плавно. Рекомендуется делать не более ¼ оборота, после чего надо проверять работу доводчика. Если открутить винт больше чем на 2 оборота, то он может выпасть из гнезда, а это приведёт к вытеканию масла.

Так как вес двери может быть разным, регулировать доводчик надо сразу после его установки

Сразу после монтажа доводчика проверяют его работоспособность и если что-то не устраивает, выполняют регулировку. Скорость, с которой будет закрываться дверное полотно, изменяют путём вращения соответствующего винта. Если надо отрегулировать дохлоп, используют другой винт.

Меры предосторожности

Чтобы реже ремонтировать доводчик, надо минимум 1 раз в 6 месяцев проводить его осмотр и устранять обнаруженные дефекты. При повседневном применении нельзя:

«помогать» доводчику закрывать дверь;

вручную или при помощи посторонних приспособлений мешать закрытию;

вешать и закреплять на полотно тяжелые предметы;

позволять детям использовать дверь как «качели»;

нарушать положения фирменных инструкций.

При обслуживании необходимо доливать или заменять масло только рекомендованных образцов. Каждая фирма, производящая доводчики, отдает предпочтение тому или иному варианту. При этом проводятся серьезные исследования, показывающие, как реагент будет влиять на коррозию и механические свойства изделия. В одних конструкциях используют водно-гликолевые составы, в других — машинное масло. Заменять одну смесь другой недопустимо.

Как отремонтировать и отрегулировать дверной доводчик, смотрите в видео.

Часто приходится сталкиваться с ситуацией, когда дверной доводчик затрудняет открывание двери. Нужно приложить поистине титанические усилия, чтобы сдвинуть дверное полотно с места, и уж тем более – широко распахнуть его. С чем это связано и виноват ли дверной доводчик?

Для начала разберёмся с терминами. Мы уже писали о том, что сразу после установки, а также при смене сезона дверной доводчик нуждается в регулировке. Она осуществляется с помощью простой отвёртки посредством затягивания или ослабления специальных регулировочных винтов, выведенных на корпус доводчика. Однако таким образом можно отрегулировать только усилие закрывания, то есть то усилие, которое механизм доводчика передаёт на полотно. Соответственно, в процессе регулировки будет меняться скорость дверного полотна на двух отрезках движения: от угла открытия до 18˚ и от 18˚ до полного плотного закрытия двери.

А как быть с усилием, которое нужно приложить, чтобы открыть дверь? Стоит оговориться, что выражение «усилие открывания» мы используем метафорически. Само по себе это усилие регулирует человек: ведь именно пользователь, а не дверной доводчик, открывает дверь. Фактически же, если дверь открывается слишком туго после установки на неё доводчика, нужно каким-то образом отрегулировать чувствительность механизма к усилию, оказываемому человеком на дверное полотно при открывании. Специальной системы для такой регулировки не существует. Более того, если эта регулировка требуется, значит, дверной доводчик работает неправильно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
