План бани 4х4, 4х5, планировка парной, фото

Поэтапная постройка бани

После разработки детального проекта, выбора и покупки необходимых материалов, можно приступать к этапу строительства. Рассмотрим пошаговую инструкцию для начинающих, в которой будет показан поэтапно весь процесс с фото-примерами, как построить баню 3х4 м дешево своими руками.

Подготовка участка и обустройство фундамента

На выбранном участке под строительство бани сперва убирают мусор и всю растительность (деревья, кустарники). Одним из оптимальных вариантов основания для такой постройки является столбчатый фундамент. Для его возведения подготавливают нужное количество ям под опоры.

Фундаментные столбы располагают под углами строения, в точках пересечения стен и по периметру.

Для столбчатого основания рекомендуется делать ямы глубиной 100-150 см. Точные значения будут зависеть от глубины, на которую промерзает грунт в регионе строительства. На дно ям насыпают слой щебня и песка 10-15 см.

Затем в ямы устанавливают асбестоцементные трубы, внутрь которых помещают каркас из арматуры и заливают бетон. Раствору дают застыть и набрать прочность, что зависит от времени года.

Стены и кровля

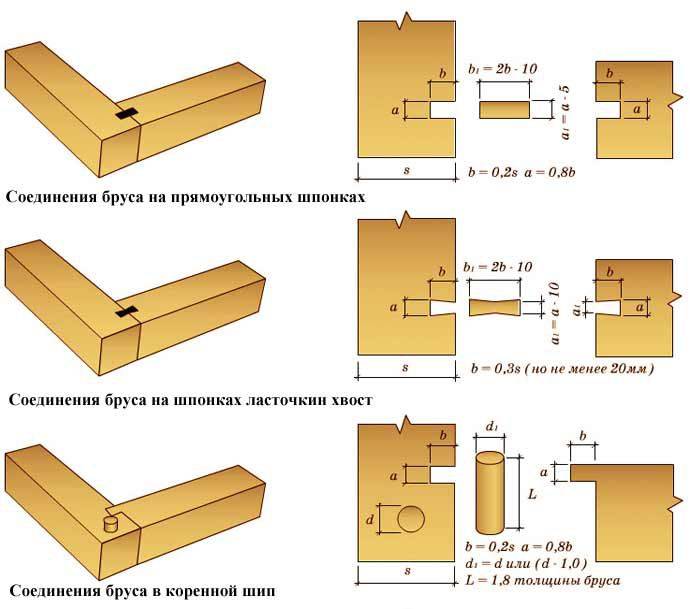

Традиционно стены поднимают из бруса сечением 150х150 мм. Для монтажа первого венца фундамент покрывают гидроизоляцией, например, рубероидом.

При кладке бруса нужно быть внимательным и подгонять его по длине стены. Наиболее распространенный метод укладки бруса – «в лапу».

Стены возводят заданной высоты, предусматривая проемы для дверей и окон. Венцы скрепляют посредством деревянных нагелей. Между венцами обязательно прокладывают джут.

Когда стены бани подняты на нужную высоту, монтируют стропила в соответствии с выбранной формой крыши. Стропильные ноги закрепляют к последнему венцу металлическими скобами.

Если для постройки выбрана односкатная кровля, стропила фиксируют внутренней и внешней либо двумя внешними опорами. В случае с двухскатной кровлей, нижние части стропильных ног требуется надежно опирать на стены. Вверху стропила скрепляют друг с другом, создавая таким образом конек.

Рассматривая строительство бани 3 на 4 своими руками от фундамента до крыши, не стоит забывать об использовании таких материалов, как гидро-, тепло- и пароизоляция. Укладывают их в определенном порядке, согласно приведенному ниже фото.

Внутреннее обустройство

Оснащение бани внутри начинают с монтажа коммуникаций. Для канализационной системы трубы прокладывают еще на этапе возведения фундамента. Для этих целей за пределами постройки делают дренажный колодец или другую систему для сбора сточных вод, соединенную с баней посредством трубы под уклоном.

Завершив работы с канализацией, обустраивают пол. Чаще всего его выполняют из бетона или дерева. В случае с бетоном, в качестве отделочного материала используют кафель. Если пол из дерева, то его делают протекающим.

Рассмотрим пошаговое руководство по обустройству пола в бане со сливом своими руками:

1. Если слив воды из бани будет производиться непосредственно под полом, то под сливную яму делают глубокий котлован, на дно которого укладывают слой песка 200 мм, а затем щебня 400 мм.
2. Возводят фундамент и гидроизолируют его после застывания бетона.
3. По периметру подпола грунт убирают с уклоном в 10° от стенок фундамента в сторону ямы.
4. Скаты уклона засыпают щебнем, утрамбовывают его либо заливают бетонную стяжку по армирующей сетке с ячейками 80х80 мм. Поверх бетонного основания выполняют железнение.
5. После подготовки стока и самой ямы, на фундамент монтируют обвязочный брус и лаги пола, предварительно обработанные антисептиком. Нижние балки фиксируют с помощью анкеров либо шпилек. Лаги пола соединяют с венцовым брусом врубкой или металлическими уголками.
6. Поверх балок перекрытия монтируют доску пола толщиной минимум 20 мм с зазором в 5-7 мм.

Чтобы продлить срок службы дерева, баню рекомендуется проветривать после каждого посещения.

Стены бани изнутри отделывают влаго-, тепло- и пароизоляционными материалами. В качестве теплоизоляции наиболее часто используют минеральную вату. Затем производят монтаж окон и дверей, подводят воду и электричество.

Печки для бани с раздельной топкой, мойкой, парилкой

Выше мы уже пытались рассказать вкратце читателю о том, что увеличение размера бани с неизбежностью приводит к необходимости решения вопроса об отоплении помещений помимо парилки.

О том, каким образом рассчитывается мощность печи под известную кубатуру парного помещения можно узнать здесь. Однако там речь идет об адекватном задаче отоплении именно парного помещения.

Если вывести топку в комнату отдыха, где она будет выполнять функцию камина, часть тепла будет передаваться комнате отдыха. Будет ли этого достаточно – определяется только опытным путем, потому что имеет значение и конкретная температура за окном, и мощность печи, и кубатура комнаты отдыха.

А ведь у нас есть еще мыльная – как быть с ней? Можно вывести одну из сторон печки, но так обычно поступают с кирпичными печами, хотя можно поэкспериментировать с кирпичным обкладом металлической печки.

Другой вариант обогрева мыльной – вынести бак, который греет печь, в помывочную, тогда бак будет выполнять функцию радиатора.

Еще один вариант – обогреватели или теплый пол. Вы не так много времени проводите в бане, поэтому работа обогревателей не пробьет дыры в бюджете.

Можно еще вывести нагрев горячей воды в радиаторы, то есть создать автономную систему отопления в бане, но нужно помнить, что нагрев воды отбирает тепло у печки, поэтому ее мощность падает. А ведь есть еще лето, когда отопление не нужно.

Поэтому печка должна быть такая, чтобы вы могли регулировать ее мощность. Это реально для газовых печей, электрических, но с дровяными придется повозиться – в том числе и с кирпичными.

Если вы интересуетесь, какие есть печи для бани – русской или финской – полистайте наш раздел, посвященный печкам. Там много полезной информации и про печки для бани с раздельной топкой, мойкой, парилкой..

Какие бывают помещения в бане и их предназначение

Традиционно в бане должно быть три помещения Прежде чем приступить к проектированию бани, нужно определить режим и частоту использования комплекса. Габаритов пригодных для всех случаев не существует.

• Если размер участка невелик, ограничиваются небольшой постройкой с минимумом функций. Если территория обширная, можно возвести полноценный банный комплекс с гостевыми комнатами и мини-бассейном.
• Если париться часто не будут, нет смысла сооружать большое здание. Если ходить в баню будут часто, нужно строить комплекс, включающий парную, моечную и просторный предбанник.
• Сезонная банька – русская, финская, турецкая – постройка легкая, не нуждается в утеплении. Круглогодичную тщательно утепляют, оборудуют вентиляцией, отделывают стойкими к перепаду температуры материалами.
• План бани обязательно включает парную. Ее размеры зависят от количества пользователей и допустимых размеров. Минимальная площадь на 1 парящегося – 1 м². Но так как учитывать нужно еще площадь для печки и дверь, минимум для 1–2 человек составляет 3,6 кв. м.
• В крайнем случае баня может только из парной и состоять. В сезонных моделях роль моечной выполняет распложенный рядом летний душ или подвешенный под козырьком ковш с водой. В маленьких постройках моечная включает 1 душевую кабинку. Порой и настоящий душ заменяет собой бочка с водой и пара тазов.
• Предбанник в круглогодичной бане делать необходимо. Это тамбур, который препятствует быстрому охлаждению парной и позволяет оставить одежду не на улице, а внутри здания. В крупных комплексах предбанник разделяется на раздевалку, где оставляют вещи и хранят банные принадлежности, и гостевую комнату, где отдыхают между походами в парную.
• Санузел появляется в относительно больших постройках круглогодичного пользования.

Комплекс может включать также бассейн, бильярдную, веранду и прочее.

Предметы интерьера в моечной

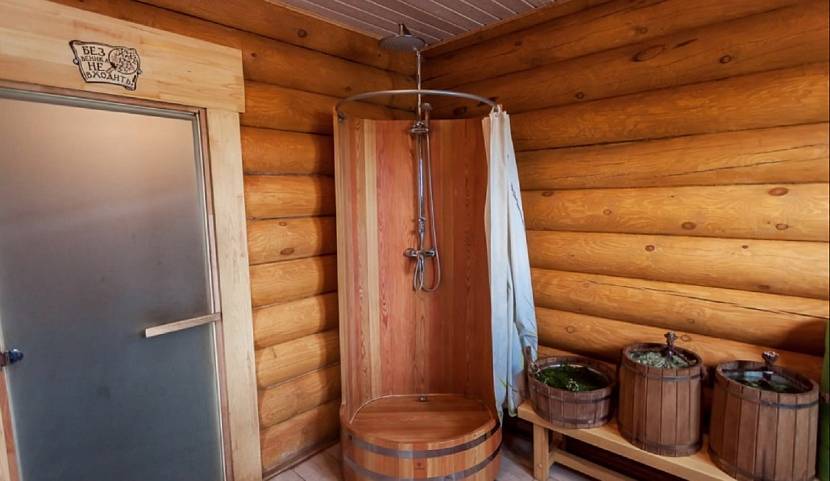

Удобство эксплуатации душа в бане зависит от оснащения комнаты. В помещении присутствуют крючки для одежды и тумбочки для моющих средств. Полки для хранения текстиля часто собирают из древесины. Оптически не захламлять пространство помогут модели из крепкого оргстекла.

Меблировка в комнатеИсточник irkutsk.zoon.ru

Вместо традиционных лавок вдоль стен можно поставить компактные стулья. Эффектно смотрятся деревянные шезлонги, рядом с которыми располагают тумбы на колесиках. Размер стола зависит от параметров моечной в бане. В габаритном пространстве уместен массивный стол, в маленьком – откидная модель или барная стойка.

Обустройство моечнойИсточник izhbani.ru

Умывальник не является обязательным элементом интерьера. Если размеры комнаты ограничены, то функции раковины берет на себя душ в бане. Возле одной из стен можно расположить высокую узкую тумбу, на которую ставят кадку с водой. Рядом монтируют полки с бытовой химией.

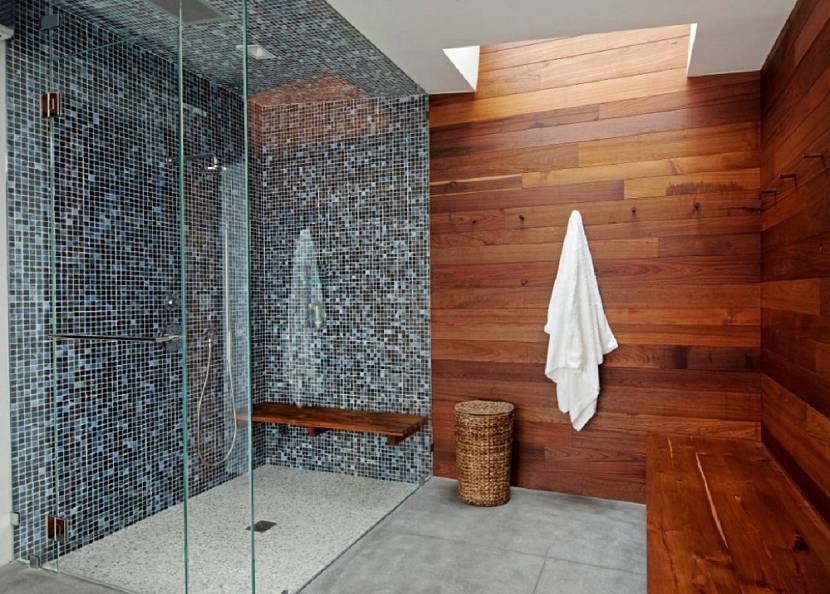

Душевая кабина – удобный и практичный вариант, который часто используют в бане. Закрытые модели с распахивающимися дверцами легко разместить в просторной моечной. Крепкое акриловое стекло бывает традиционным прозрачным или с эффектом задымления (матовым). В компактном помещении дизайнеры рекомендуют варианты со сдвигающимися створками (гармошка).

Закрытая кабинаИсточник dizainexpert.ru

Если душ в бане нужен только для мытья, то используют открытые модели. Конструкция состоит из смесителя на стене и поддона. По виду материала выделяют 5 типов чаши:

• Эмалированные. Сталь покрывают от разрушения тонким защитным слоем. Сантехника очень легкая и недорогая. От сильного напора воды железо гремит, а мелкие повреждения приводят к появлению ржавчины.
• Керамические. Красивые, элегантные фаянсовые модели гармонично впишутся в интерьер душевой в бане.
• Чугунные. Поверхность тяжелых поддонов покрывает слой эмали. Из-за веса конструкции сложны в установке, но долговечны.
• Акриловые. Чтобы легкий душ в бане не прогнулся под массой человека, во время монтажа ставят на поддерживающие ножки.
• Мраморные. Красивые, декоративные элементы очень дорогие.

Чаша для душаИсточник strojudacha.ru

Зеркало часто используют для визуального изменения пространства. Неправильную форму моечной в бане легко трансформировать отражающими поверхностями. Если нет окон, то декоративный элемент с подсветкой и шторками заменит стеклоблок.

Какая планировка может быть в помещении бани

Каждый самостоятельно выбирает внутреннюю отделку, материал для возведения бани. Этого не скажешь о самом пространстве в помещении

Более идеального плана придумать невозможно, поэтому именно такой стандарт берут во внимание все, кто решил обустроить баньку на территории участка

Чертеж с размерами и планировка парилки

Варианты планировки парилки в бане

1. При входе в парную располагается раздевалка. Это логично и правильно. Ведь вход в пространство парной в одежде и обуви это негигиенично и неправильно. Зайдя в помещение, сразу же следует облачиться в банную одежду или обернуться в простыню.
2. Следующим помещением, которое должно быть в бане – это предбанник. Здесь, как правило, размещают столик для чаепития, могут устанавливать бильярд. В общем, на что хватит фантазии, то и воплощается.

   Оформление и интерьер предбанника в бане из дерева

   Пример отделки предбанника

3. Следующим после предбанника является вход в парную. Возле парной, конечно же, размещается моечная или бассейн, в которых можно освежиться после принятия банных процедур.

Строительство каркасной бани

Каркасная баня на сегодняшний день считается самым быстрым и недорогим вариантом.

Преимущества таких конструкций очевидны:

• не требуют усадки;
• внешняя и внутренняя отделка может быть любая;
• небольшие затраты времени;
• строить такую баню можно в любое время года;
• несложная технология возведения, с ней легко справятся тот, кто хочет все этапы строительства каркасной бани провести самостоятельно.

Но есть несколько важных нюансов, которые нужно знать перед началом работы. Прежде всего, каркасные строения требуют хорошей тепло- и гидроизоляции, чтобы снизить потерю тепла и обеспечить достаточный воздухообмен.

Перед тем, как начинать строительство, нужно приобрести доски 25-30 мм и хорошо их просушить. Лучше всего, если для строительства будет использоваться лиственница или сосна. Для каркасной бани лучше подходит столбчатый фундамент, так как конструкция получается легкой, и тяжелый фундамент не требуется.

Следующий из этапов строительства каркасной бани – цокольная обвязка. Для нее потребуются доски 50х100 мм, обработанные антисептиком. Доски укладывают по наружному контуру стен. Затем нужно разметить стены и установить доски по внешнему уровню.Верхняя и нижняя обвязки собираются из брусьев или досок. Их укладывают горизонтально, проверяя правильность уровнем.

Советы от профи

Чтобы будущая банька радовала вас долгие годы, прислушайтесь к советам профессионалов:

• Светильники оптоволоконного освещения не слепят глаза, выдерживают высокие температуры (до 200 градусов). Это безопасный и долговечный свет, который прост и для монтажных, и для оформительских работ.
• Если вы планируете устроить парилку в духе русской бани с влажным паром, установите в ней бак с водой. Если же вы предпочитаете дышать сухим воздухом, поместите бак в моечное отделение и соедините его с печкой при помощи теплообменника.
• При выборе печи, отдайте предпочтение печкам-каменкам: они долго прогреваются, зато долго остывают и отдают тепло продолжительное время. Современные конструкции металлических печей прогревают помещение за два часа, но они плохо сохраняют тепло и требуют постоянного подкладывания дров.

Обратите внимание на цветовое оформление будущей бани. Золотистый, бордовый и красный тона заряжают энергией. Бежевый, золотой и зеленый помогают настроиться на рабочий лад

Сочетание коричневого, лазурного и желтого цветов подарят покой и умиротворение. Отсутствие острых углов зрительно расширит небольшие банные помещения, придаст интерьеру стильный и завораживающий вид

Бежевый, золотой и зеленый помогают настроиться на рабочий лад. Сочетание коричневого, лазурного и желтого цветов подарят покой и умиротворение. Отсутствие острых углов зрительно расширит небольшие банные помещения, придаст интерьеру стильный и завораживающий вид.

• Разделить баню можно при помощи перегородок. Неустойчивость каркасных деревянных стенок к мелким вредителям искупается их легкостью и экологичностью. Укладка кирпичей займет много времени, но кирпичные перегородки «неприхотливы». Прокладывать коммуникации через стекло практически невозможно, однако, оно обладает прочностью и термостойкостью, оно не нуждается в отделке, его просто очистить.
• В качестве отделочного материала можно применять обычный природный камень. Он идеально подойдет для отделки и для печки в парильном отделении и для стен моечной комнаты, придавая помещениям неповторимый вид.

Проект бани с террасой

• парильня имеет размеры 2000 х 3000 миллиметров;
• на комнату отдыха остается 2800 х 3000 миллиметров;
• толщина стен – 200 миллиметров;
• ширина террасы может регулироваться по желанию владельца участка. Мы предлагаем следующие параметры – 5000 х 1900 миллиметров.

Этот вариант может возводиться как в качестве самостоятельного строения, так и пристройки к дому. В таком случае в комнате отдыха желательно оборудовать моечную, а зоной отдыха сделать внутренние жилые помещения жилья.

Приведенные варианты бани являются основными. Можно взять один из них или, рассмотрев предложенные проекты плана, пошагово создать собственный, отвечающий личным предпочтениям.

Особенности возведения небольшого банного комплекса

Так как банный комплекс имеет небольшой размер и, соответственно, небольшую общую массу, то для его возведения можно возвести столбчатый, мелкозаглубленный ленточный или свайный фундамент. В случае возведения такого сооружения на грунтах с пониженным показателем устойчивости можно использовать фундаментное основание в виде цельной железобетонной плиты.

При использовании в качестве строительного материала для стен бревен они могут укладываться различными способами укладки. При возведении стен из бревен потребуется проведение качественной конопатки межвенцовых стыков. Конопатка межвенцовых щелей проводится в 2 этапа – на этапе монтажа проводится первичная конопатка, и после усадки сруба – окончательная. Для проведения этой операции применяют льняную паклю, войлок или мох.

В случае использования для проведения строительных работ бруса естественной сушки возведение стен здания значительно упрощается, так как не требуется проведение плотницких работ, за исключением мест стыковки бруса. Укладка уплотнительного материала при использовании бруса значительно упрощается. Уплотнитель укладывается таким образом, чтобы венцы бруса плотно прилегали друг к другу. Плотное прилегание венцов и качественное уплотнение между венцами позволяет избежать появления мостиков холода в межвенцовом пространстве.

При выполнении всех требований и норм строительства владелец участка может получить качественно возведенное здание, которое будет отвечать всем его требованиям.

Обустройство бани — почему это важно

Что для вас важнее в бане — хороший пар или визуальная привлекательность внутреннего убранства? У каждого свой ответ. Кого-то устроит непритязательный, спартанский вид бани, построенной из качественных материалов. Найдутся и те, кто захочет привнести уюта. Правы все, и каждая составляющая банного культа важна.

В данном обзоре обустройство бани будет рассмотрена преимущественно в разрезе функциональных особенностей. Поэтому в первую очередь стоит отметить, что все мероприятия по оптимизации направлены на то, чтобы создать удобную зону отдыха и мытья, а также получить возможность достижения в парной стабильно-высокой температуры. Для этого при проектировании и строительстве должны быть не только правильно подобраны породы дерева, не только разумно устроены вентиляция и циркуляция воздуха, но и продумана максимально комфортная планировка.

Преимущества совмещенной парилки и моечной

Несмотря на вышеописанные неудобства, такой вариант иногда практикуется. Преимущества у совмещенной парилки и моечной, конечно же, есть, но их можно сосчитать, как говорится, на пальцах одной руки:

1. Экономия места. Если баня ультра-компактная, и выделить территорию для обустройства двух разных по функциональности комнат попросту нет, то сдвоенный вариант вполне выручает.
2. Экономия средств. По вполне понятным причинам обустраивать одну большую комнату с сегодняшними ценами проще, чем две поменьше. Это и экономия на материалах, и на трудозатратах.
3. Экономия в процессе эксплуатации. Да, если неправильно рассчитать банную печь, то на постоянных сменах микроклимата можно запросто вылететь в трубу вместе с расходами на топливо. Однако стоит учитывать, что отдельно моечную отапливать не придется, что в некоторых случаях позволяет обойтись без установки отопительной системы помимо банной печи.

Как бы там ни было, вся эта экономия, скажем так, очень натянутая и хлипкая, может рухнуть в любой момент при расчетах и строительстве. Практически никто не руководствуется перечисленными преимуществами при объединении парилки и бани. Это просто вынужденная мера, и вот почему.

Размеры комнаты отдыха и предбанника

В некоторых случаях, когда не позволяют «разгуляться» общие габариты, многие жертвуют комнатой отдыха, делая только небольшую раздевалку на входе. Согласно определениям специалистов, чтобы не навредить основным помещениям, думать о комнате отдыха можно только в бане средних размеров. Такими можно считать помещения, характеризуемые габаритами 6х4 метра.

Побаловать себя просторной комнатой отдыха можно в больших помещениях, или двухэтажных постройках. В некоторых случаях, пристраиваются летние террасы, тем самым в теплую погоду можно будет посидеть на входе за чашечкой чая. Отдохнуть зимой здесь можно будет, дополнительно

С точки зрения безопасности

Рассматривать планировку помещений в бане нужно еще и с точки зрения безопасности. Потому желательно сделать путь из парилки на улицу как можно проще и короче, без лабиринтов. Это необходимо на случай, если кому-то стало плохо. Чем быстрее человек сможет выйти на свежий воздух, тем лучше. Потому некоторые проекты предусматривают в парилке две двери: одна из моечной — для регулярного использования, вторая — в тамбур — для экстренных ситуаций.

Для того чтобы как можно быстрее можно было эвакуироваться в моечной должно быть окно приличных размеров — не меньше чем 50*50 см. И открываться оно должно внутрь (снова-таки техника безопасности). И на размерах лучше не экономить: малые размеры не дадут требуемого для проветривания количества свежего воздуха. А еще через маленькое окно трудно вылезать.

Окна в парилке должны быть — одно на стене, противоположной входу, другое — под полоками

Многие, кстати, окон ни в моечной ни в парилке не делают, и очень ошибаются. Сейчас вкратце объясним почему.

Эти окна нужны не для освещения, а для вентиляции. В парилке нужны два окна — одно в стене напротив двери, размером 40*40 см или около того. Его верхний край должен находиться на уровне с притолокой двери. Второе окно в парилке делают под полоком. Оно может быть небольшим — 20*20 см.

Все они нужны для вентиляции и просушивания помещений после использования. Тогда никаких проблем с древесиной и грибком у вас не будет. Открывают их также и для коррекции температуры/влажности. Каждому комфортны свои кондиции, вот с помощью окошек их и регулируют. Подробнее о то, где в бане должны быть окна и каких размеров читайте тут, а в статье «Какие двери выбрать для бани и сауны» речь идет о дверях и их размерах.

3×3, 2×3

Мини каркасная баня 2 × 3 вместит двух человек, если она летняя — тонкостенная. Парную придётся посещать по одному.

Вход устраивают в короткой стене, ближе к одному из углов:

• в неглубокой нише монтируют настенную вешалку;
• в противоположной стороне (более объёмном «тупике») ставят скамейку либо табуретки.

Через ~1,2 метра от входа собирают каркасную перегородку, параллельную короткой стене. Хорошо, если её вес придётся на одну из половых лаг (если шаг между ними 60 см, то перегородка встанет на вторую от обвязки).

Дверь перегородки делают строго напротив входной двери — иначе двухметровый предбанник лишится полезного пространства.

Площадь за перегородкой (~ 1,6 × 1,8 м) делят, в свою очередь, стенкой, перпендикулярной первой, тупиковую комнатку оборудуют под парную: ставят электропечь-каменку и сооружают полок. Парной летней каркасной бани классической планировки достаётся более одного квадратного метра, моечной — чуть больше полутора.

Венчает маленькую постройку (6 м2) односкатная крыша (без чердачного пространства). Уклон ската допустим небольшой (но не менее 5 градусов), при многоснежных зимах, в закрытом от ветра месте удобна крыша повыше. Потолок такого домика можно подшивать непосредственно к крыше, не делая его горизонтальным.

Для трёх человек минимальные габариты летней парилки — 3 × 3. Планировка маленькой квадратной бани такая же, как бани 2 × 3. Иное направление перегородок уменьшит долю полезное пространства.

Информация. Дымовую трубу пристроенной и встроенной бани обязательно нужно оснастить искрогасителем — специальной мелкоячеистой металлической сеткой.

Два дополнительных квадрата позволяют сделать более удобным положение печки (каменки) — сместить её в плоскость перегородки между моечной и парилкой, топить — со стороны моечной. (Топочную дверцу всегда лучше направить в более просторное помещение).

Заключение

Хороший способ выбрать удачную планировку бани — не только внимательно изучить сотни проектов и фото, но и определиться с тем, что вы ожидаете видеть внутри своего сооружения. Если вы планируете пользоваться баней лишь изредка, да и то, исключительно семьей, то совершенно не имеет смысла тратиться на оборудование ненужных зон, которыми все равно мало кто будет пользоваться. Если же вы страстный поклонник старой доброй баньки и не представляете себе выходных без классного пара, приятной компании и задушевных разговоров, то имеет смысл отнестись к планировке более чем серьезно. Ведь на кону не только ваш собственный комфорт — но и ваших гостей. Как там говорят про хозяев? Какой хозяин, такой и дом. Думается, это выражение обнаруживает свою актуальность и в случае с баней.
