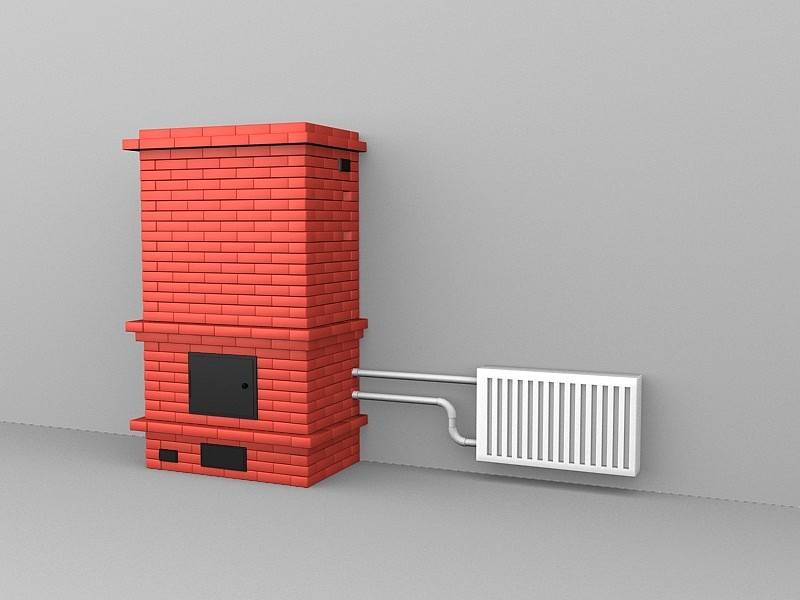

Отопительные печи и котлы для дома с водяным контуром

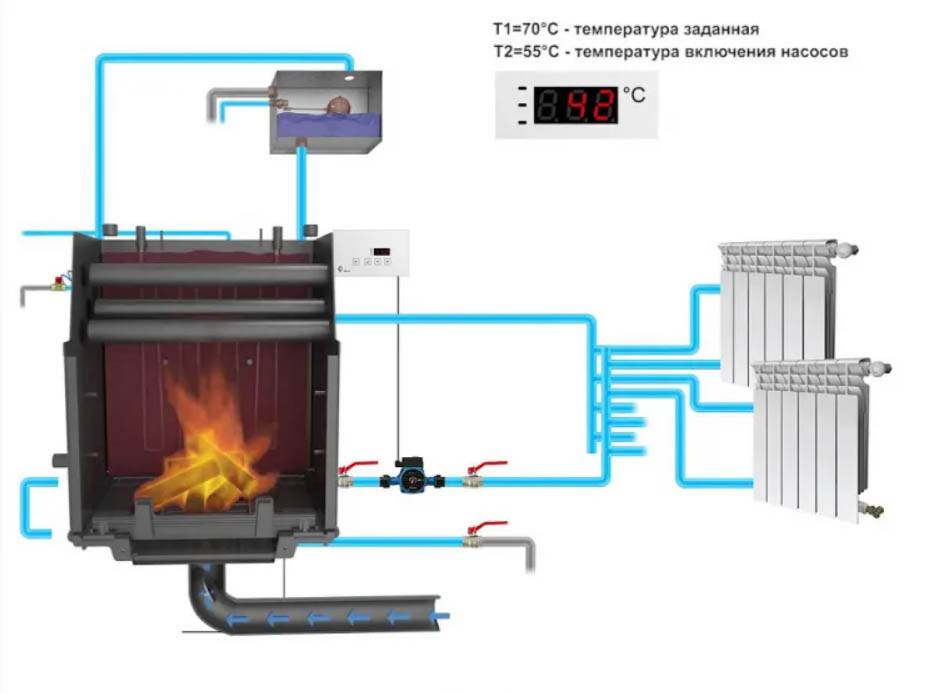

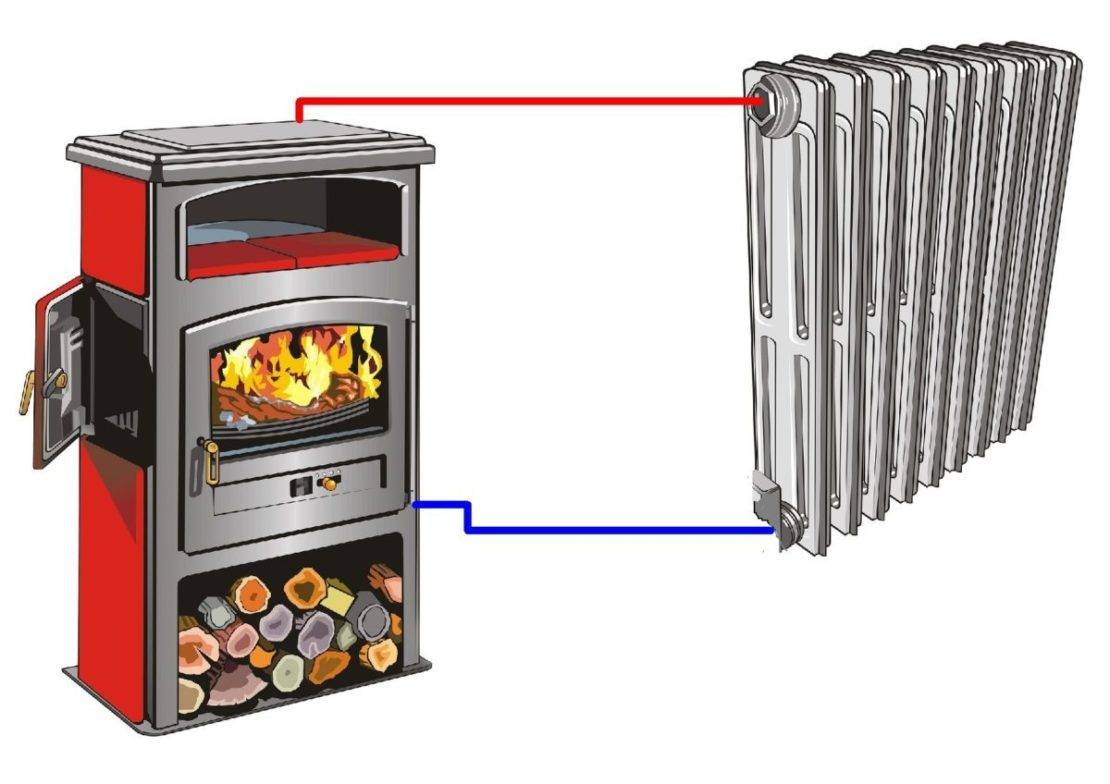

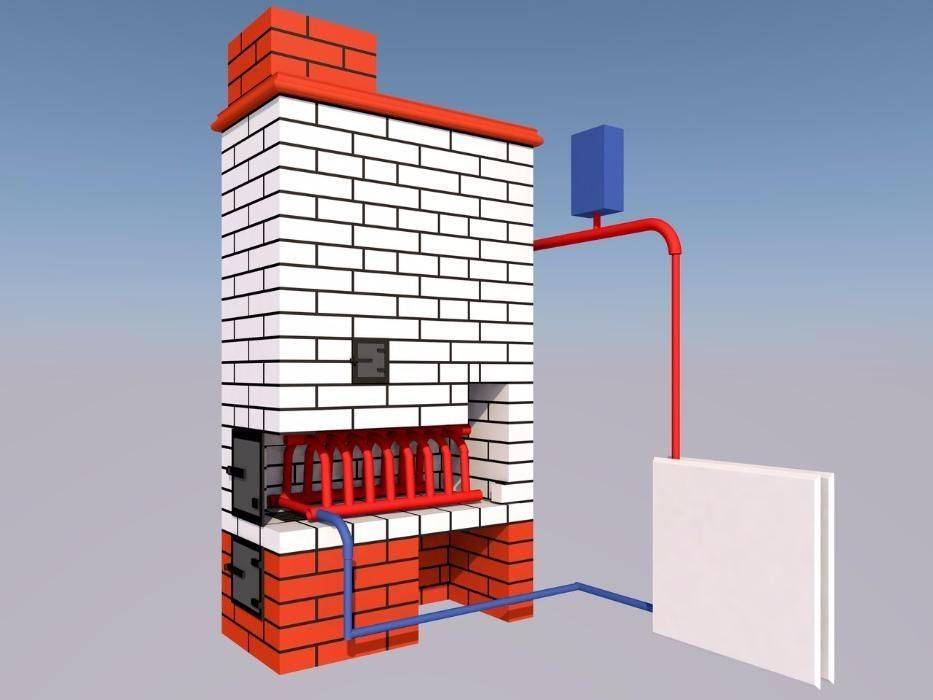

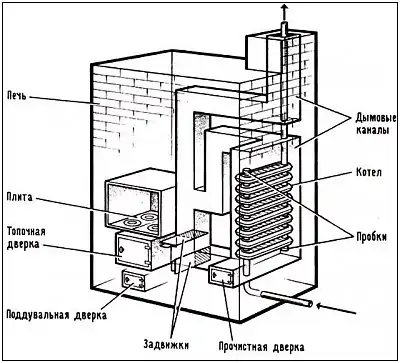

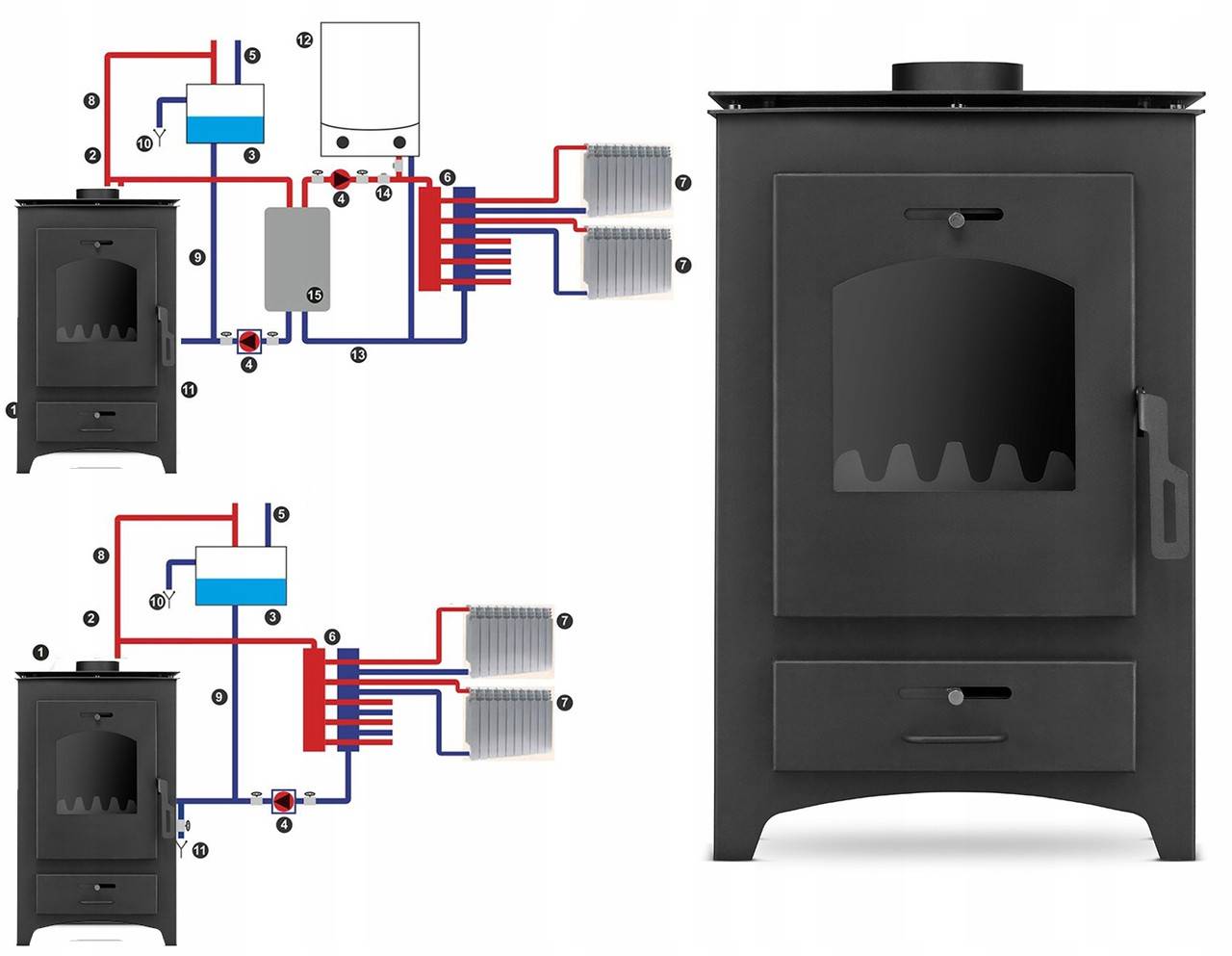

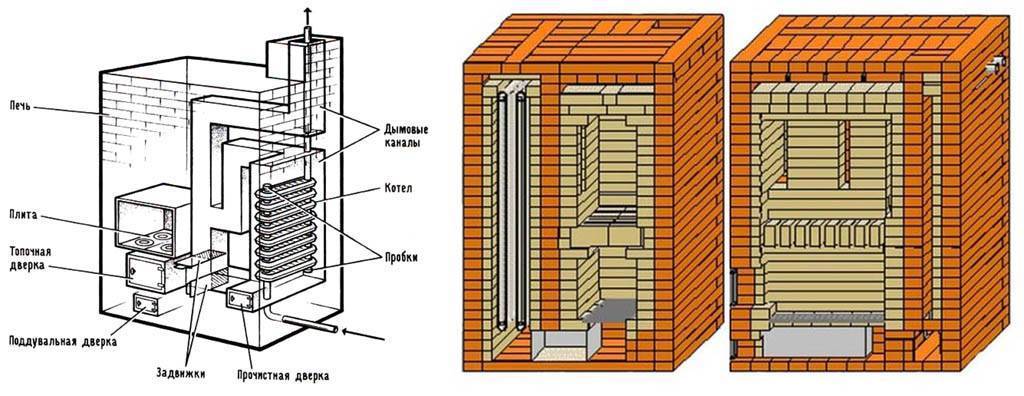

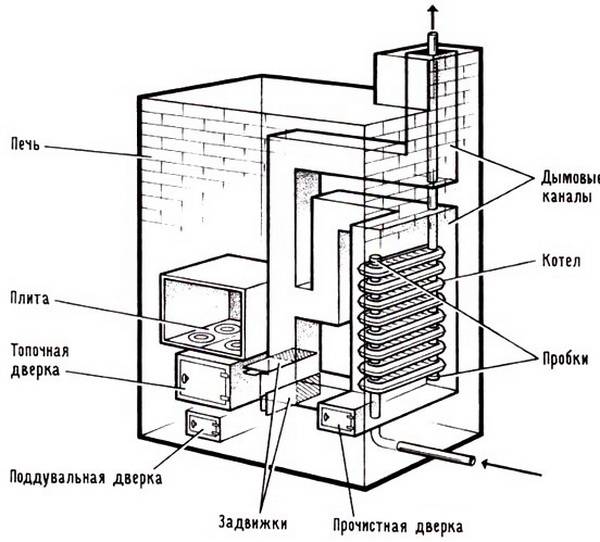

Схема печи с водяным контуром

Устройство, подключенное к водяному контуру, еще более увеличивает свою эффективность, позволяя при той же мощности обогреть значительно большую площадь.

При постройке такой печи котел устанавливается над топкой в зоне первого колпака — воду нагревают раскаленные газы, обволакивающие металлические стенки.

Горячая вода через верхний трубопровод отправляется в радиаторную систему, а через нижний поступает холодная вода.

Остывший воздух после повторного нагрева вытесняется в зону второго колпака, тем самым поддерживая теплоотдачу основной печи.

Теплообменник, устанавливаемый в печи, бывает двух разновидностей:

• однокамерный — представляет собой отсек для воды, выполненный либо в плоской форме, либо в виде котла;

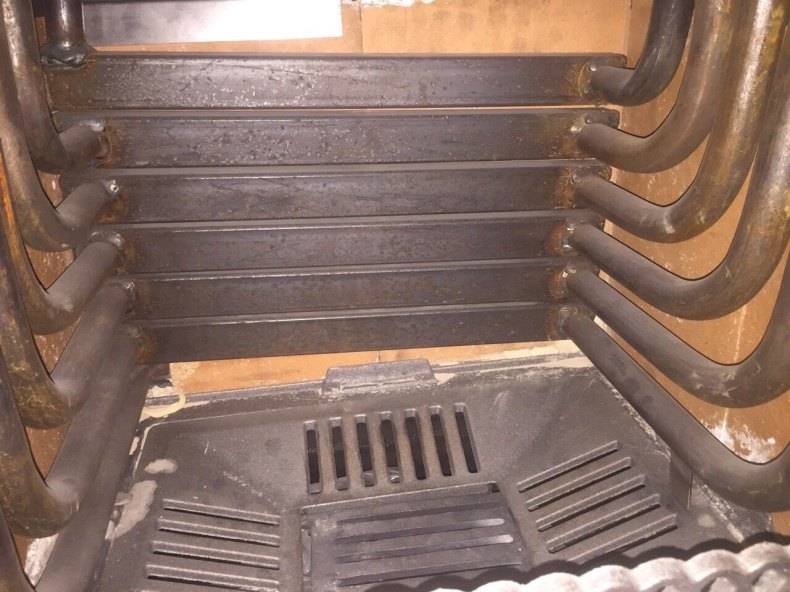

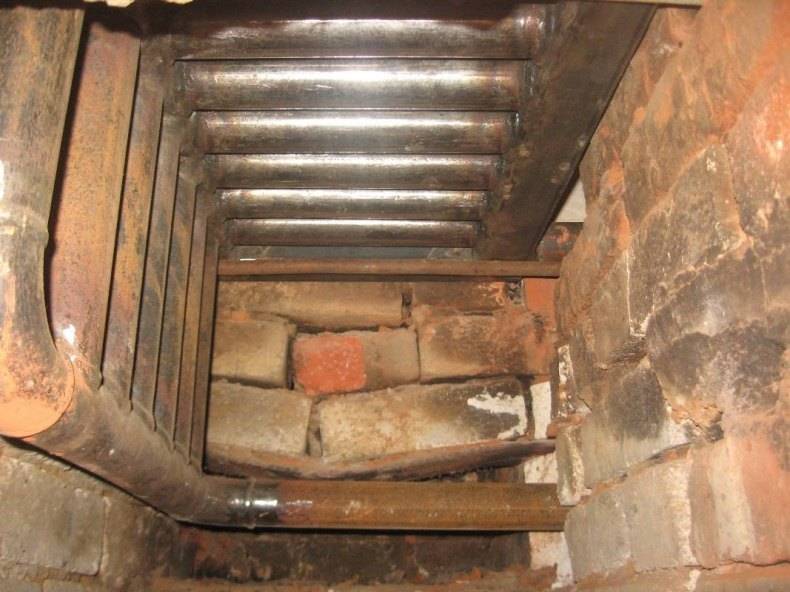

• трубчатый — в таком теплообменнике вода постоянно продвигается вперед по трубам, расположенным друг над другом.

Более эффективным считается второй тип — благодаря меньшему объему труб, вода быстрее прогревается и расходится по радиаторной системе. Диаметр труб выбирается минимум в 50 мм — иначе вода в них может кипеть. Размеры печи с любым типом теплообменника зависят от количества колпаков, набора дополнительных функций. Если печь выкладывается только для отопления, достаточно будет компактного вертикального устройства размерами 1м х 1,2м х 2м.

Чугунные печи с водяным контуром

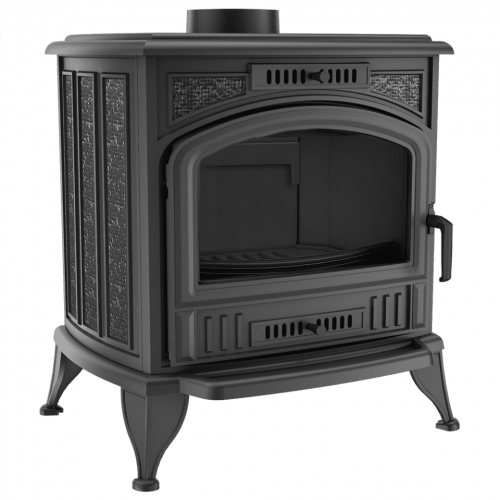

Kratki Koza K6 PW с водяным контуром D 150

Компактное устройство почти квадратной формы, оснащенное витыми ножками, выглядит очень элегантно в классических интерьерах, прованс, стилизованных под старину. Оно относится к закрытому типу: плоское жаропрочное стекло полностью закрывает топку. Конструкция весом 120 кг изготовлена из чугуна, который отлично аккумулирует тепло, равномерно распределяя его. Толщина 8 мм стенок топки, ее герметичность позволяет достигать КПД 76%. Благодаря системе длительного горения на одной закладке дров можно обогреваться длительное время.

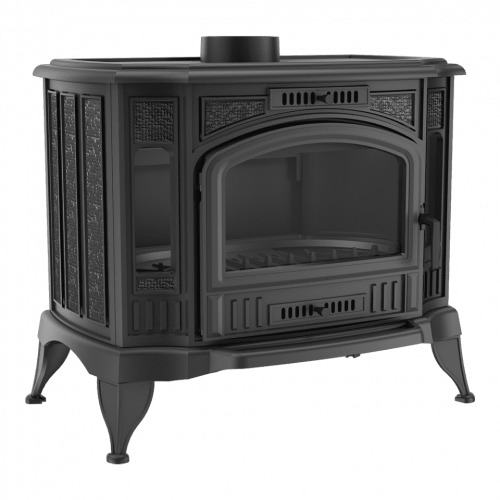

Kratki Koza K9 PW с водяным контуром

Модель польского производителя имеет главное достоинство — стенки корпуса из чугуна медленно остывают, что позволяет экономить на топливе и сократить количество рабочих циклов. С ее помощью можно обогреть до 252 куб. м пространства, любуясь на живой огонь через стекло. Система его очистки сокращает время на обслуживание прибора.

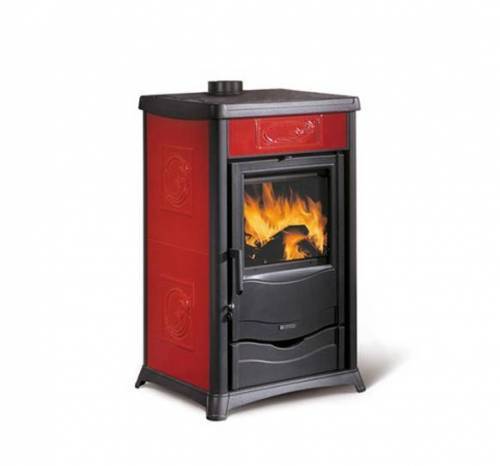

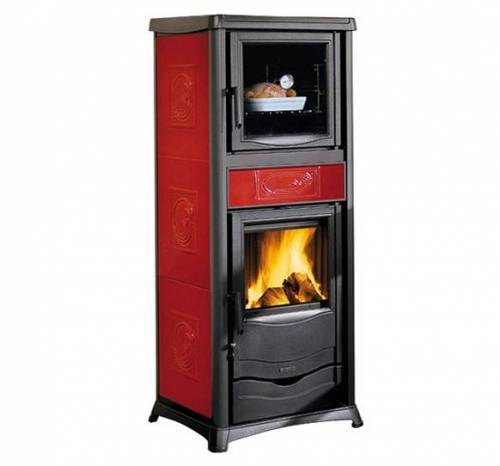

La Nordica TermoRossella Plus Evo DSA

Под итальянским брендом выпускается агрегат, в котором проявляются лучшие свойства стали, чугуна и керамики. Удачная комбинация теплоемких материалов, конструктивных особенностей и качество сборки служат гарантией, что КПД прибора достигнет 83%. Первичный воздух у модели регулируется. За счет систем вторичного дожига, длительного горения и футеровки тепло хорошо сберегается, рационально генерируется. Варочная поверхность приносит дополнительное удобство при эксплуатации.

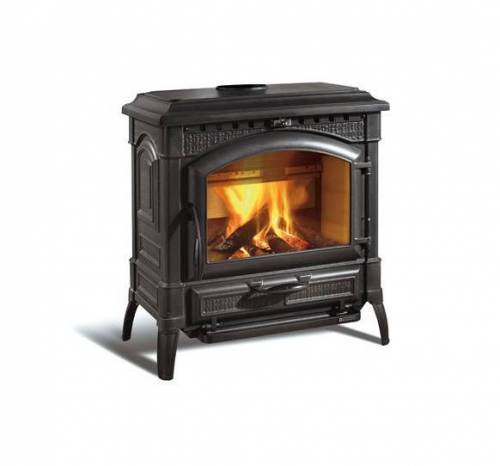

La Nordica TermoIsotta DSA

Полностью чугунная конструкция требует прокладки дымохода сечением 150 мм. В модели органично сочетаются эстетичность, функционал и эргономичность, несмотря на вес 212 кг. Мощность 15 кВт позволяет отапливать пространство до 430 куб. м. Керамическое стекло, закрывающее топку, как и чугун, хорошо накапливает тепло, не давая печи быстро остывать.

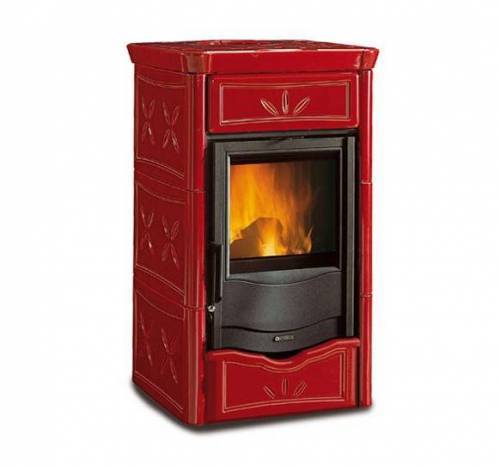

La Nordica TermoNicoletta Evo DSA

Данная печь из чугуна с водяным контуром в рейтинге занимает одну из высоких позиций благодаря продуманности конструкции, ее удобству, универсальной наружной облицовке, выполненной в майолике. Наличие футеровки, эмалированной чугунной двери, керамического стекла, современных систем дожига и длительного горения дает возможность экономить на дровах, получая КПД 83%. Для комфортной эксплуатации прибор оборудован выдвижной дровницей.

La Nordica TermoRossella Plus Forno DSA

Двухуровневый агрегат — мечта любой хозяйки. Он получил от итальянских производителей прочные толстые стенки, которые хорошо сохраняют тепло, материалы с высокой теплоотдачей, современные технологии управления, стильный дизайн. Панорамная духовка выглядит эффектно. Система очистки стекол помогает содержать обе рабочие камеры в идеальном состоянии.

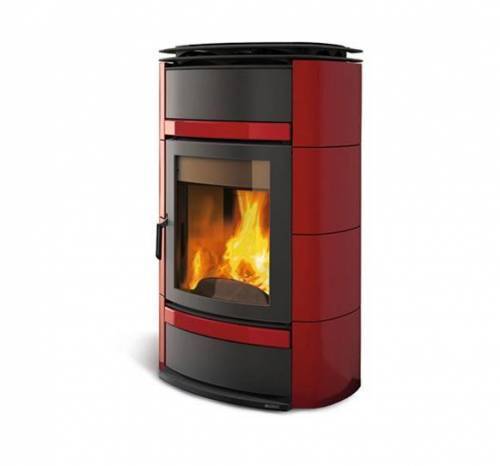

La Nordica Norma S Idro DSA

Надежная в работе печь по дизайну изысканно подчеркнет интерьеры в стиле хай-тек, минимализм, неоклассика. Корпус, дверца и верх изготовлены из чугуна, который отличается долговечностью и теплоемкостью. Конструкция включает закрытую топку, зольник, нерегулируемые устойчивые ножки, футеровку. Стекло выдерживает до 700 градусов и имеет сферическую форму, усиливающую визуальный эффект. Устройство оснащено автоматической системой безопасности DSA.

Особенности

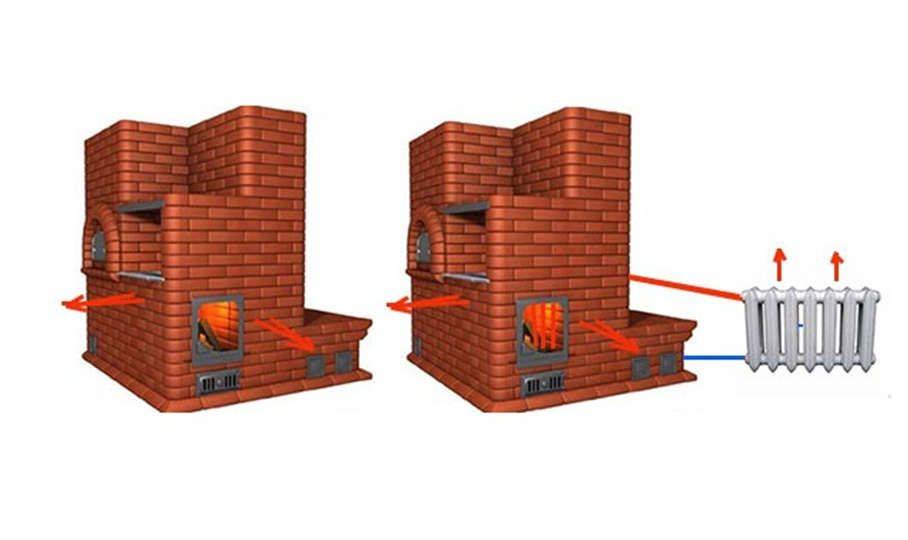

Сама кирпичная печь с отопительным контуром может иметь различную конструкцию, теплообменник можно встроить практически в любую печь. Однако, при этом необходимо учитывать особенность эксплуатации таких печей в частных домах.

Печи, в которые вмонтированы котлы или теплообменники, расположенные в топке, нельзя эксплуатировать без активно работающего отопительного контура, поэтому в жаркое время года топить их будет невозможно — в доме будет жарко и душно.

• Некоторые домовладельцы считают, что можно решить эту проблему двумя путями:

перекрыть циркуляцию теплоносителя;
слить воду из батарей.

Делать этого категорически нельзя! В первом случае вода в котле перегреется, и он взорвется, разрушив кладку. Во втором — сталь теплообменника прогорит, ведь температура в топке печи при горении дров может превышать 1000 градусов.

• Выйти из этой ситуации можно сделать двумя способами:

Сделать в печи две топки, «зимнюю», нагревающую котел и тело печи, и «летнюю» — нагревающую варочную панель, но позволяющее сохранить температуру в тепловом контуре в разумных пределах. Топить «летнюю» топку в частном доме можно в любое время года. Дымовые каналы обеих топок выводят в общий дымоход и перекрывают задвижками.
Разместить теплообменник в отдельных дымовых каналах. Летом движение дымовых газов по ним перекрывают задвижками. Такая конструкция имеет более низкий КПД водяного контура, но она более долговечна, безопасна и универсальна.

При летней эксплуатации печи с водяным контуром не перекрывайте циркуляцию воды и не сливайте теплоноситель! Это может привести к повреждению печи или теплового контура!

Существующие виды и их особенности

Вид топлива (доступный именно Вам) – первый, важнейший, и часто решающий фактор, который влияет на выбор модели котла. Что это будет: дрова, уголь, пеллеты, или жидкое топливо?

Конструкции разрабатываются под определённые параметры топлива, которые прописываются в инструкциях.

Чем ближе владелец держится этих рекомендаций, тем больше его будет радовать результат.

Разделить котлы можно по принципу работы:

1. Газогенераторные или пиролизные.
2. Длительного горения, на тлении.

Конструкция газогенераторных агрегатов позволяет дожигать газы, которые обычно вылетают в трубу. Отличие от второго варианта в том, что происходит это в отдельной камере (часто она похожа на лабиринт из металлических проходов). Повышается КПД, а кроме того, в таких печах процесс горения идёт немного медленнее, поэтому и загружать топливо приходится чуть реже.

Если стоит цель заглядывать в кочегарку как можно реже, стоит обратить внимание на полноценные печи отопительные длительного горения с водяным контуром на тлении. Суть здесь в том, что вертикальная полость топки забивается топливом и горение идёт сверху вниз (практически тлеет)

Есть модели и с нижним пламенем, а замедленное горение обеспечивается ограниченной подачей воздуха. Процесс пиролиза также идёт, но чаще всего здесь же, в медленно тлеющем пламени.

Ряд моделей оснащены автоматической подачей топлива. Присматривать за таким прибором проще всего.

Немного теории

Традиционные домашние печи с варочными плитами, «голландки» и «шведки», невзирая на конструктивные различия, объединяет между собой одна общая особенность. Она влияет на эффективность работы этих тепловых приборов — это естественная тяга дымохода. Без тяги не будет функционировать ни одна из большинства известных печей, недалеко ушли в этом отношении и твердотопливные котлы.

Оговоримся: ни одна, кроме кузнецовской, ведь только детища Игоря Владимировича не требуют для своей работы естественной тяги.

Секрет эффективной работы, что отличает двухколпаковые печи Кузнецова от всех прочих, кроется в принципе свободного перетекания газов, для которого не нужна дополнительная энергия извне.

Очень подробно и доступно об этой теории изложено в статьях, размещенных изобретателем на страницах собственного веб-ресурса www.stove.ru. Там же в открытом доступе есть проекты печей, уже введенных в эксплуатацию. Мы рассмотрим теорию вкратце, сравнивая традиционный способ сжигания твердого топлива с процессами, происходящими в колпаковой печи. Итак, в обычной или канальной печи типа «голландки» движение воздуха и продуктов сгорания обусловлено наличием тяги в дымоходной трубе.

Естественная тяга является внешним фактором, действующим в зависимости от:

• перепада высот между входом в поддувало и верхним срезом трубы;
• разницы температур наружного воздуха и дымовых газов;
• ветровой нагрузки.

То есть, тяга присутствует даже в том случае, когда отопитель бездействует, лишь бы была открыта заслонка. В рабочем режиме печи тяга усиливается многократно, скорость газов резко возрастает. В результате в топку поступает много воздуха, температура горения падает, КПД сжигания дров уменьшается. Ограничивая доступ воздуха заслонкой, мы заставляем топливо тлеть при недостатке кислорода, что тоже не является оптимальным режимом для извлечения тепловой энергии из древесины.

Правильная печь с высоким КПД должна отнимать максимум тепла у продуктов горения, чтобы оно не вылетало в дымовую трубу. На практике это реализовать не так просто и вот почему:

• при открытой заслонке раскаленные газы быстро движутся по кирпичным каналам, не успевая передать стенкам теплоту;
• если заслонку прикрыть, то скорость потока уменьшится, но материал каналов не способен вобрать всю выделяющуюся теплоту и передать ее в помещение, поэтому часть энергии все же вылетает в трубу.

По этим причинам КПД использования почти всех существующих печей редко достигает 60%. В разработках Кузнецова успешно решены обе проблемы, КПД сжигания топлива и КПД использования выделяющейся теплоты находятся на уровне порядка 80%. Подобный показатель может выдать далеко не всякий котел, работающий на твердых видах топлива. И.В. Кузнецов изложил основы конструирования печей в соответствии с принципом свободного перетекания газов, который мы рассмотрим ниже.

Плоский теплообменник

Популярный вариант, который используется как для печей в баню, так и для дома. Наиболее просты в изготовлении, поверхность легко чистится от скоплений сажи, установка возможна как вертикальная, так и горизонтальная, КПД относительно высок.

Плоский котел может отличаться высоким объемом, благодаря чему брать горячую воду для мытья можно прямо из отопительной системы. Производится установка расширительного бачка с увеличенным линейным размером, куда постоянно поступает вода после снижения уровня ниже критичного. Этот вариант довольно удобен и помогает решить сразу несколько задач, однако есть и условие – температура помещения зимой не должна опускаться до минуса.

Ключевой недостаток: резкое снижение теплоотдачи стенок печи. Данный вид теплообменника изготавливается в форме буквы «П» и устанавливается по периметру топки, обходя дверцу. В результате получается, что температура внешних стенок довольно низкая, в результате прогрев помещения занимает гораздо больше времени. Это критично лишь в случае, если печь устанавливается в бане, для жилых домов, где печка топится постоянно, увеличения времени прогрева на несколько часов не играет никакой роли.

Таким образом, выбирая плоский котел, подумайте, за счет чего можно увеличить скорость нагрева. Одним из вариантов является увеличение каменки и расположение ее непосредственно над топкой. Второй вариант: использование металлического дымохода для обогрева, увеличение его длины.

Установка

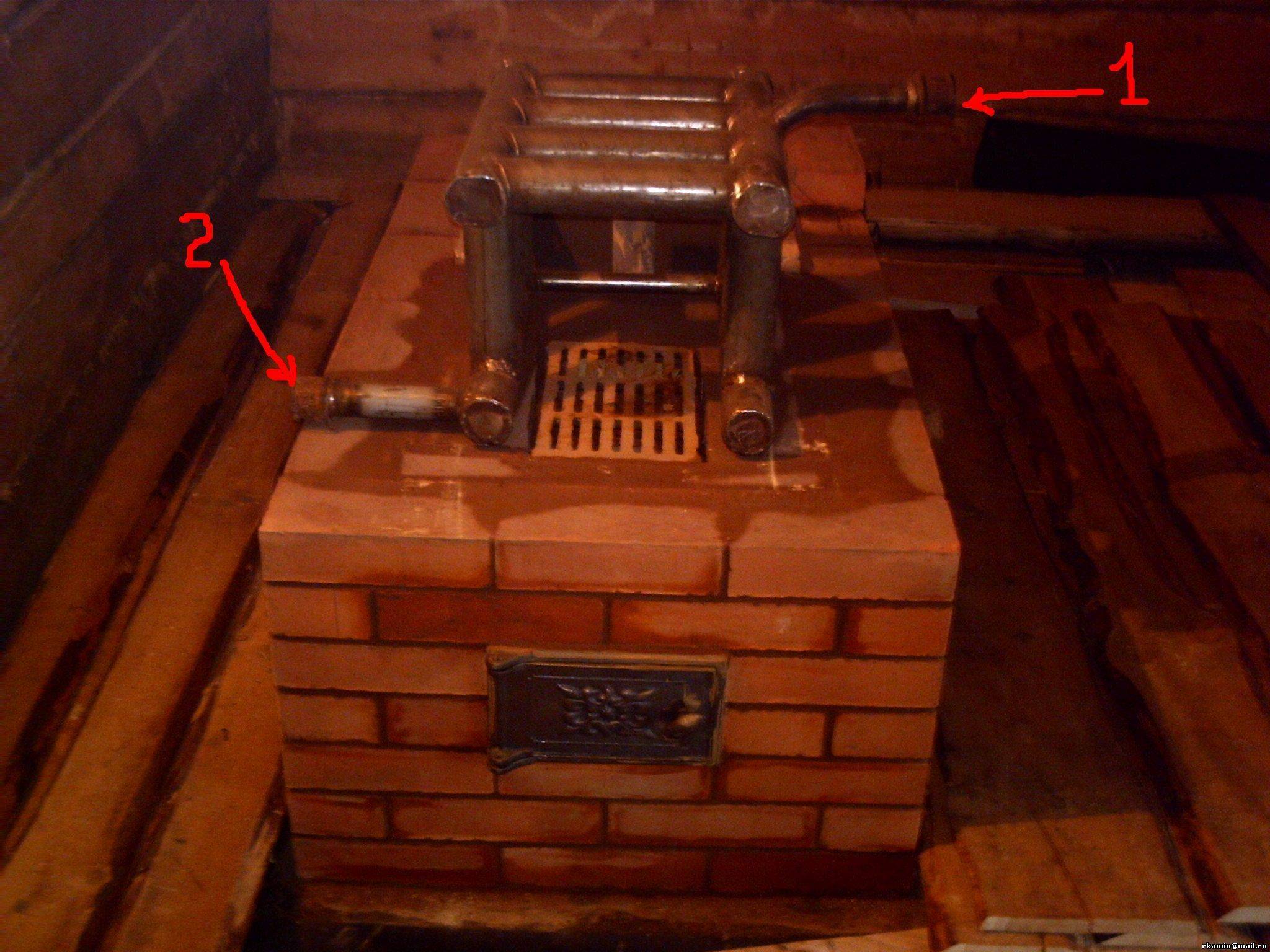

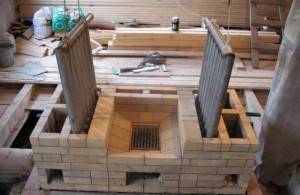

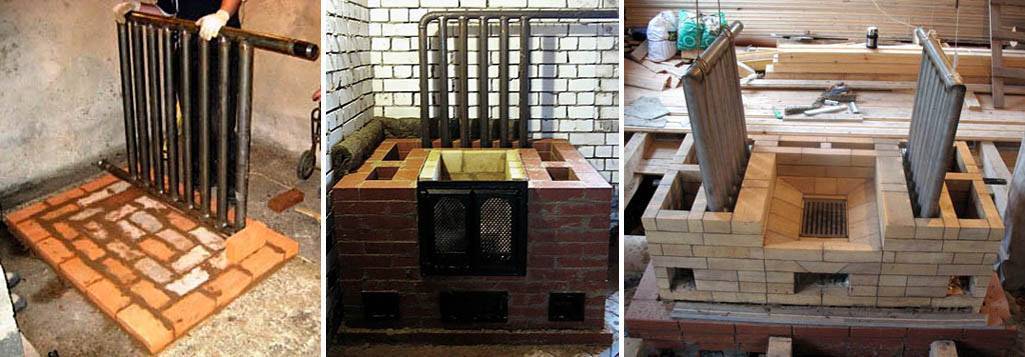

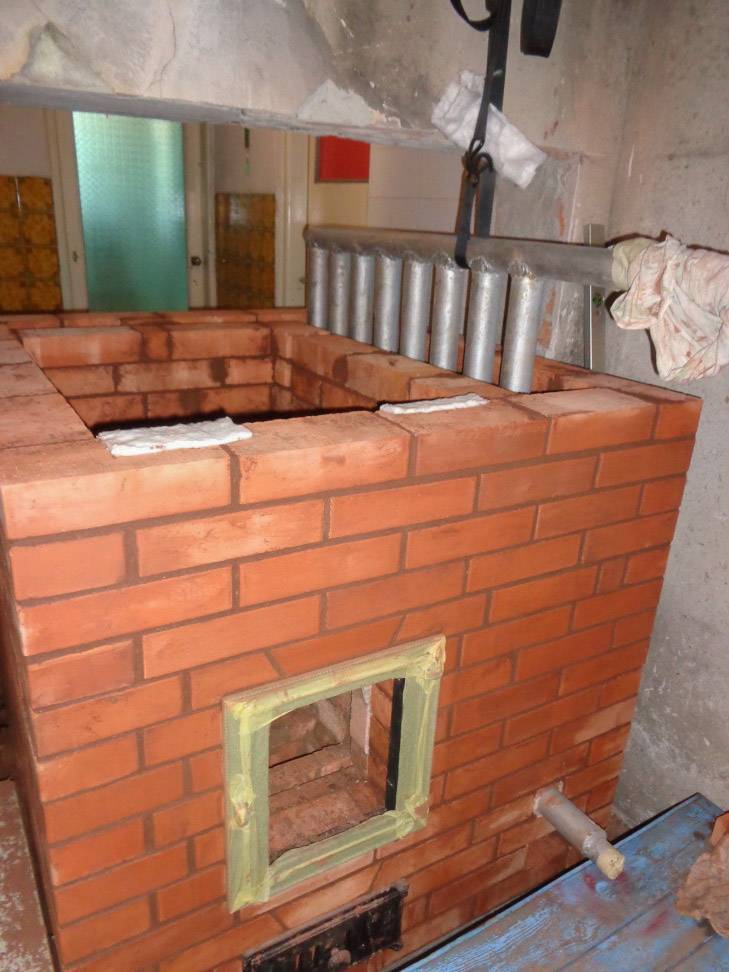

Монтировать теплообменник удобнее всего на этапе кладки. Это помогает соорудить его более правильно с четким соблюдением размеров, зазоров. При этом намного проще соответствовать заданным размерам. После установки теплообменника на фундамент печки, его обкладывают кирпичом. Это проще, чем разбирать имеющуюся конструкцию, хотя и такой подход не исключается.

Чтобы увеличить время эксплуатации нужно обращать внимания на следующие нюансы:

• не фиксировать трубы крепежами из металла;
• не наполнять систему слишком холодной водой, иначе образуется сильный конденсат;
• соблюдать соотношение размеров печи и теплообменника, разница не должна быть большой;
• пользоваться уплотнителями с хорошей огнестойкостью;
• соблюдение мер пожарной безопасности.

Указанные простые установки помогут предотвратить возникновение опасных для жизни и здоровья людей ситуации, увеличат время службы, помнить о безопасности.

Незамерзающие жидкости для труб

Существуют такие незамерзайки для труб:

• Антифриз. Пропиленгликоль или этиленгликоль, токсичная жидкость, которая имеет свойство не замерзать при очень низких температурах, вплоть до — 60 градусов.
• Теплоноситель с глицерином. В отличие от антифриза не токсичен, но стоит гораздо дороже. Не замерзает до минус 30 градусов.
• Бишофит. Это природный минерал, а конкретно магниевая соль. Является лучшей, но в то же время и самой дорогой незамерзающей жидкостью. Она сохраняет свои свойства до минус 20 градусов.

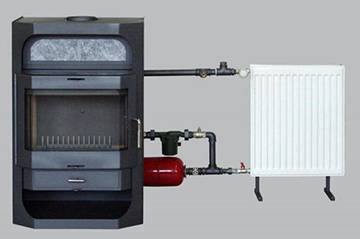

Каждая печь с водяным контуром имеет радиатор (по-другому называется змеевик) – это важнейшее устройство для теплового обмена. Применив его, вы можете нагреть любое количество воды.

Теплообменник

Для печей с котлом водяного отопления используются различные материалы:

• Низкоуглеродистая сталь, в виде змеевика из труб диаметром от 4 до 5 см (либо сборка из листовой стали, толщиной до 0,5 см);
• Чугун, используют старые батареи из него, желательно компактных размеров (чтобы уместились в топке);
• Медь (наиболее дорогой вариант).

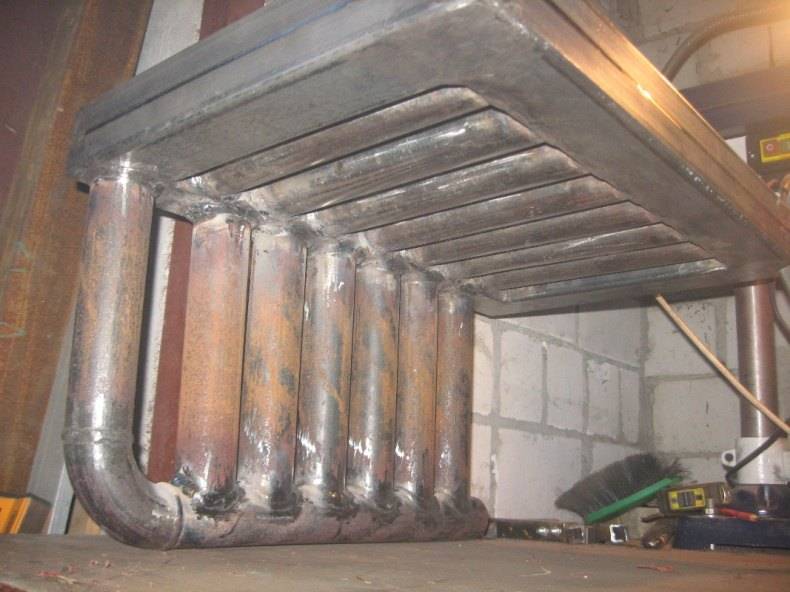

Трубчатое стальное устройство эффективней в работе, но трудней в изготовлении. Недостаток чугунных изделий: их трудно чистить от накапливающейся сажи (мешают ребра). Медные камеры применяются редко, самому владельцу их сложно собрать, приобретать – дорого.

Приготовление раствора

Оттого насколько качественно приготовленным будет строительный раствор зависит качество кладки печи с теплообменником и, как следствие — потери тепла при нагреве в дальнейшем. Чтобы приготовить смесь собственноручно, понадобится несколько дней. Процесс замеса включает несколько этапов:

• Подготовка глины. Для того чтобы оформить кирпичный котел, лучше воспользоваться кембрийской синей глиной. При отсутствии подобного варианта можно воспользоваться глинистым материалом местного сорта. За несколько дней до проведения работ глина замачивается в воде, пропорции зависят от типа вещества. Конечная консистенция напоминает жидкую сметану.
• Подбор песка. Для раствора понадобится песок. Разные виды материала подходят для различных целей, в случае печи, имеющей встроенный водяной котел, рекомендуется использовать кристаллический горный песок. До начала использования материал просеивают от примесей. Для этого песок погружают в воду, после чего оставляют на несколько дней. Время от времени мутная жидкость заменяется чистой. В конце процедуры песок следует просушить и дополнительно просеять.
• Приготовление раствора. На этом этапе необходимо соединить глину и песок, периодически помешивая материал до консистенции однородной жидкой сметаны. Если необходимую плотность не удалось получить, добавляется для загущения поваренная соль.
• Проверка качества. Готовый раствор проверяют на качество: качественный материал должен равномерно расстилаться по всей поверхности кирпича. Если в процессе отмечено, что раствор прилип к мастерку, значит, глина повышенной жирности и следует добавить песка. Когда, наоборот, смесь кладется плохо, стоит увеличить концентрацию глины.

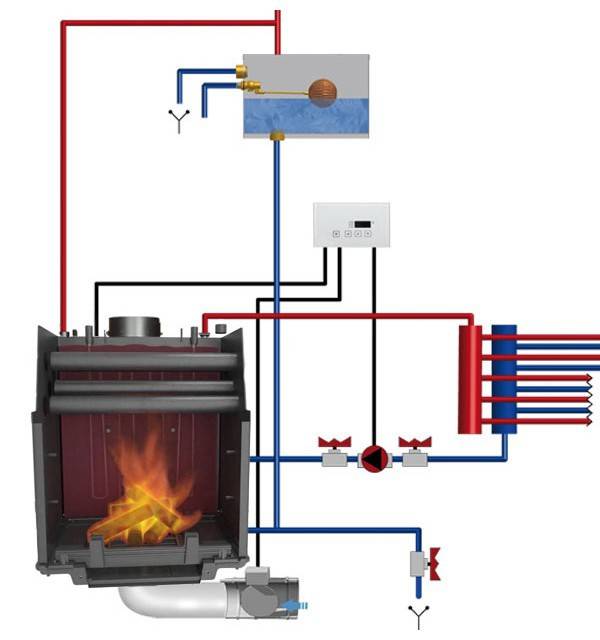

Устройство водяного отопления

Системы водяного отопления, устанавливаемые в современных постройках, могут быть реализованы двумя способами. В наиболее распространенной, радиаторной системе, помещения нагреваются благодаря всевозможным радиаторам (батареям). Реже встречающийся вид – система теплых полов. Здесь роль нагревательных элементов выполняют трубы, размещенные в стяжке пола. В число элементов любой отопительной системы с водяным контуром входит:

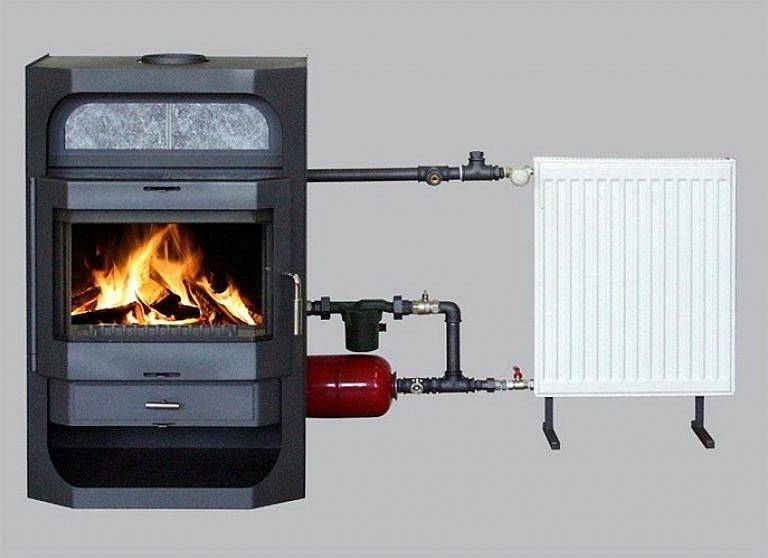

• Генератор тепла. Печь или камин с теплообменником, производящие тепло для нагрева теплоносителя.
• Отопительный контур. Система труб, по которым проходит циркуляция воды. В системе теплых полов трубы одновременно являются и нагревательным элементом.
• Нагревательные элементы. Основной нагрев комнат осуществляется благодаря радиаторам; их конструкция способствует максимальной отдаче тепла.
• Расширительный бак (открытый или мембранный). Он помогает избежать повреждений системы при повышении давления.

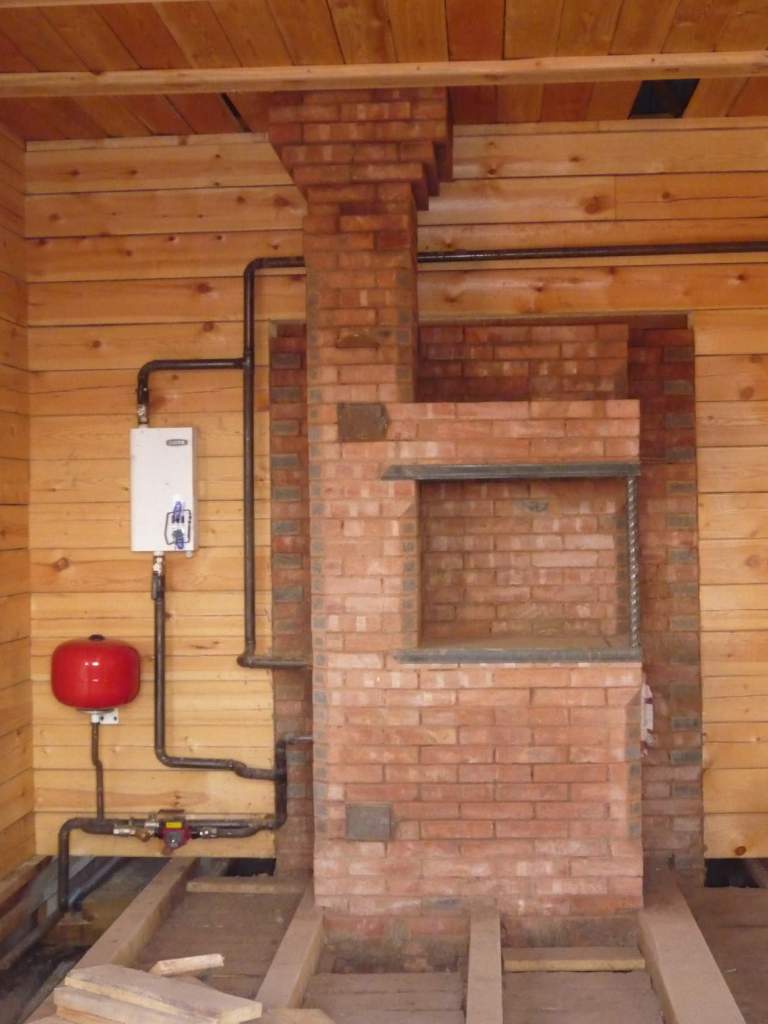

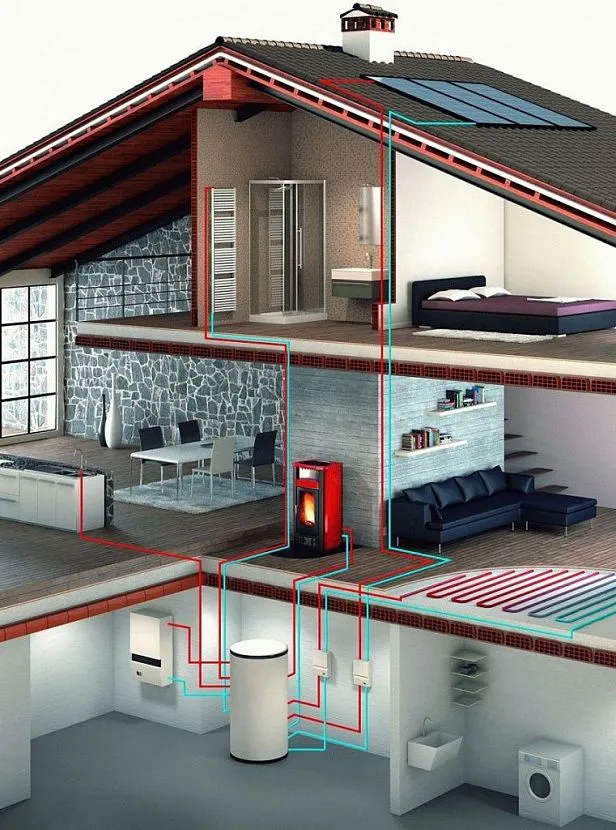

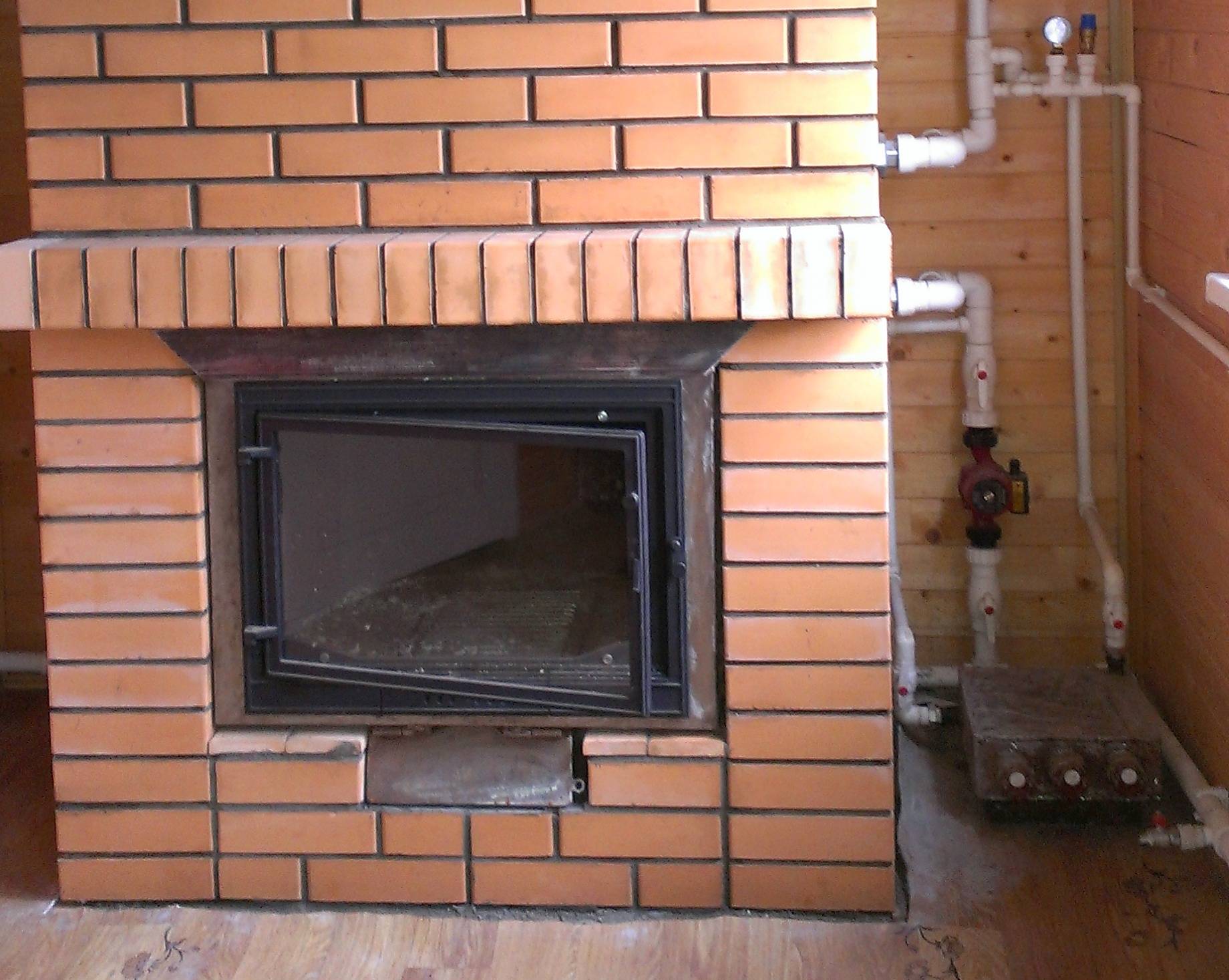

Печь с водяным контуром в доме с мансардой Источник otopleniehouse.ru

• Циркуляционный насос. Поддерживает движение воды в системе на должном уровне.
• Дополнительные элементы. В зависимости от вида системы, в нее встраивают различные средства контроля и датчики безопасности. Также может присутствовать разнообразная запорная и регулирующая арматура.

Принцип работы печи

Поддерживаем тепло в доме в соответствии с погодой, печь удобно топить вечером 2-3 часа. Каждая закладка дров – 3-5 поленьев длиной 33 см ограничивается размерами топливника в плане – 38×38 см. При каждой топке сжигаем 12-17 поленьев, за сезон 4 куб.м с учетом бани и печи сжигания мусора.

Основная часть тепла аккумулируется в колпаке, позволяющем круглосуточно сушить мокрые полотенца, промокшую одежду. Перекидной рукав позволяет погреть спину, быстро снять усталость. Печь работает следующим образом: продукты горения (дым) делают 4 поворота:

Схема движения (поворотов) дыма помечена цифрами в кружочках.

1-й поворот – на угол 90 градусов из топливника в колпак;2-ой поворот – в колпаке дым разделяется на два потока и каждый огибает угол 180 градусов по дуге колпака;3-й – на угол 90 градусов – правый поток дыма из колпака попадает в перекидной рукав (короткий путь), а левый поток, пройдя под колпаком (длинный путь), тоже оказывается в перекидном рукаве;4-й – на угол 90 градусов из перекидного рукава в трубу.

Движение дыма в каждом элементе печи разное, и особенно это проявляется в перекидном рукаве, в его дымоходе, который по площади (25×25 см) в два раза превышает предшествующий дымоход колпака. Попав в перекидной рукав, дым там «отдыхает» – падает его давление, скорость, температура и он не торопится входить в трубу – делать последний поворот.

Поэтому в перекидном рукаве имеется трамплин, но и это еще не все. Устойчивая тяга трубы создается нагретым ее основанием и стенками дымохода. Заканчивая прогрев трубы, оставляем в ее основании раскаленные угли, закрываем дверцу мини-камина. Теперь (после длительного простоя) можно растапливать печь.

Высокий КПД печи обусловлен системой дымоходов, размещенных в колпаке. Дымоходы колпака прогреваются с двух сторон, поэтому нагреваются сильнее наружной кладки колпака. При остывании печи колпак дольше иных элементов хранит тепло, т.к. подогревается изнутри кладкой кирпичей внутренних дымоходов. За такое достоинство, как и за лежанку, полагается плата в виде занимаемой на полу площади.

Колпаковая печь занимает 16% площади комнаты (18 кв.м).

Зольник печи, благодаря большой высоте (25 см), позволяет удалять золу в течение месяца 1-2 раза, ее объем (8 л) удобно накапливать или сразу удобрить деревья и кустарники.

Когда печь выходит на нормальный режим работы, то дым из трубы вообще не виден или едва заметен. Иногда для малого прогрева комнаты пользуемся только микрокамином.

За период эксплуатации (14 сезонов) выявлены такие моменты в растопке:

• самое надежное – расколоть на прутики сухое полено из осины годичной и большей давности;
• при отсутствии сухих дров делаем то же самое с влажными дровами и утром складываем их колодцем в прогретую печь. За день топливник высушит содержимое, вечером будет растопка от одной спички;
• лучше газеты для поджога дров подходит береста – верхний тонкий слой кары, даже влажной березы;
• идеально для быстрой растопки подходят щепки сухой осины, ведь не зря из неё изготавливают спички.

Расчет печи

Чтобы сделать надежную печь Кузнецова для 2-х этажного дома или для маленького садового домика потребуется выполнить несложные расчеты

Но если важно определить точную мощность печи для дома, такую работу лучше доверить профессионалам

Для примера сделаем расчет для небольшого, одноэтажного домика, площадью 35 м2 , объемом 77 м3, с 1 окном и дверью

Для расчета важно знать формулу и несколько основных коэффициентов. Нам потребуется перемножить объем с суммой коэффициентов слоя теплоизоляции (1,2) и стеклянного окна (1,2) и приплюсовать коэффициент материала деревянной двери (1,5). Подставляем данные и выполняем расчеты: 77*(1,2+1,2)+1,5

Округляем результат в большую сторону, получаем необходимую мощность печи 21 кВт

Подставляем данные и выполняем расчеты: 77*(1,2+1,2)+1,5. Округляем результат в большую сторону, получаем необходимую мощность печи 21 кВт.

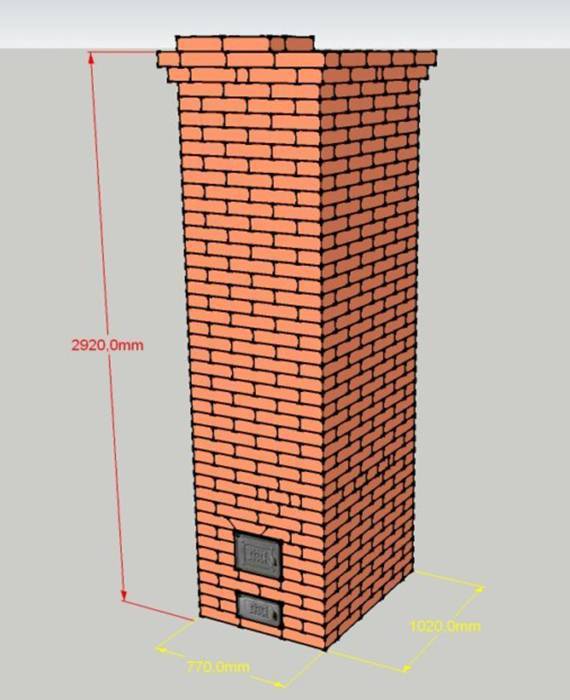

Для определения самих габаритов печи соблюдают несколько пропорций:

• исходя из объема комнаты определяется площадь отверстия топки. Они должны рассчитываться в пропорции 50-70 к 1;
• глубина топочного отсека определяется в пропорции 1 к 2.

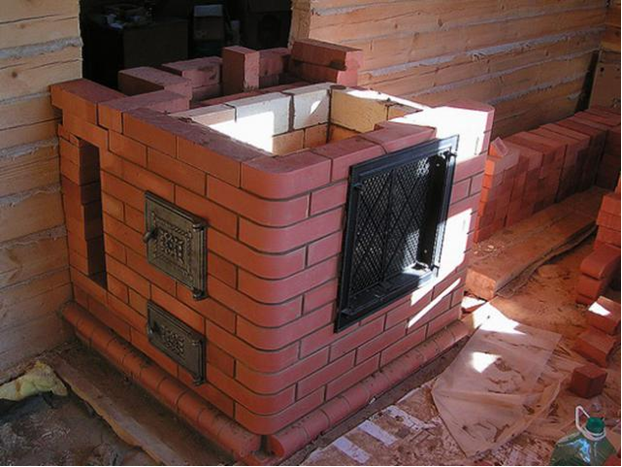

Особенности кладки

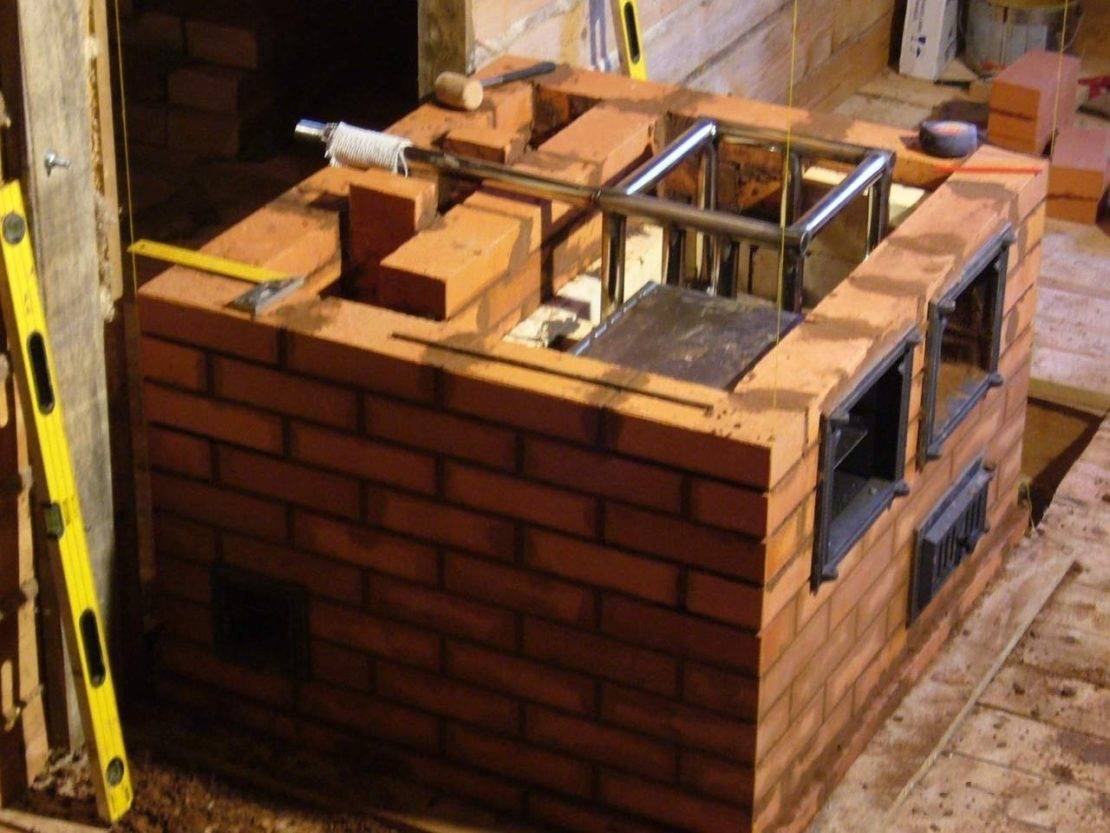

На вопрос, как сделать кирпичную печь с котлом своими руками, невозможно дать однозначного ответа, так как существует множество схем изготовления. Однако приведем для вас объяснения для одной из популярных порядовок.

1-й ряд выполняется сплошной кладкой за исключением одного стесанного кирпича, необходимого для образования незначительного уклона к зольнику.

Во 2-м ряду (и во всех последующих) аккуратно выполняется перевязка швов, а также монтируется дверца поддувала.

3-й ряд – это уровень, на котором устанавливается первая дверка поддувала.

4-й ряд сложно выложить, опираясь лишь на порядовку. Во-первых, тут устанавливается еще одна прочистная дверца с правой стороны печи. Во-вторых, здесь необходимо сделать опору под духовой шкаф из половинки кирпича, а также монтировать пару колосниковых решеток.

На 5-м ряду оставляются прочистные отверстия или даже дверцы. Если вы остановились на прочистных дверцах, то они закрепляются в кладке одновременно с установкой котла. Вершина котла должна приходиться на место выхода трубы, через которую «подается» горячая вода. Это месторасположение не случайно: так вы сможете снизить риск завоздушивания системы.

На 6-м ряду закрепляется топочная дверца, а на 7-м перекрываются прочистные дверцы.

8-й ряд кладется с чередованием швов и он же закрывает два дымохода, находящиеся за котлом.

С 9-го по 12-й ряды кладутся одинаково. Единственное, о чем вам стоит помнить, — это перевязка швов.

13-15-й ряды выкладываются из огнеупорного кирпича. Это условие обязательно! Эти три ряда кладки перекрывают камеру отопления, а 16-й ряд служит дополнительным перекрытием.

На 17-м ряду стоит определиться с размерами горизонтальных рядов верхней камеры отопления. И на этом же уровне нужно монтировать четыре прочистных дверцы.

18-м рядом окончательно перекрывается горизонтальный канал.

А 19-й ряд прикрывает ранее монтированные прочистные дверцы.

Важность 20-го ряда в том, что тут определяются габариты дымохода. Далее вплоть до 30-го ряда кладка выполняется согласно предложенной порядовке с перевязкой швов. Далее вплоть до 30-го ряда кладка выполняется согласно предложенной порядовке с перевязкой швов

Далее вплоть до 30-го ряда кладка выполняется согласно предложенной порядовке с перевязкой швов.

На 37-м или 38-м ряду нужно перекрыть перекрышу печной конструкции и монтировать дымовую задвижку.

С 39-го ряда можно начинать класть дымовую трубу.

Отлично зарекомендовали себя печи с двухтрубными системами водяного отопления, в которых в верхней точке монтируется расширительный бак. Дело в том, что расширительный бак компенсирует увеличение объема теплоносителя при температурных скачках в нем.

Принцип работы печи с водяным контуром

В результате не используется потенциал топлива в полном объёме, а человеку приходится очень часто пополнять запас угля или дров.

Под печами длительного горения подразумеваются все конструкции, призванные замедлить процесс горения, «дожать» из дров все их возможности и автоматизировать подачу топлива или увеличить разрыв между ручными закладками.

Водяной контур необходим, если речь идёт о большом доме. Передача энергии воде посредством теплообменника, позволяет развести тепло во все комнаты и этажи строения. В противном случае, отапливать получилось бы только те комнаты, с которыми контактирует тело печи (конвекция и лучистое тепло).

Инструменты и материалы, необходимые для возведения банной печи

Дело в том, что шамотный огнеупор позволяет максимально повысить температуру горения, ведь рабочая температура для этого материала составляет 1500-1900 градусов. Но здесь возникает другая проблема – если шамотный кирпич можно легко найти в строительном магазине, то специальную шамотную тугоплавкую глину необходимо заказывать заранее. Кладка топки и основного топочного колпака делается именно на такую тугоплавкую глину, и ни в коем случае не на цементный раствор.

Внешняя кладка печи обычно делается из красного полнотелого кирпича. Рассчитать его количество можно путем простого вычисления, где количество кирпичей 1 ряда порядовки проекта умножается коэффициент 0,8 и далее на количество рядов в проекте. Первый, самый нижний ряд конструкции заполняется полностью, а вот другие ряды, например, 7 или 10 имеют меньшее заполнение, за счет устройства внутренних каналов, по сравнению с первым рядом среднее заполнение остальных рядов обычно равно 0,8. Так что вычислить количество кирпичей таким образом довольно просто.

Во время работ необходимо будет выдерживать определенные пропорции и размеры, поэтому необходимо предусмотреть определенное количество базальтовой ваты или базальтового картона. Именно этим материалом заполняются пустоты между красным и шамотным кирпичом.

Металлическая фурнитура подбирается в соответствии со вкусом и пожеланиями владельцев, но и здесь стоит прислушаться к рекомендациям специалистов. Оптимальными считаются чугунные дверки и задвижки. Сталь конечно смотрится эффектнее и красивее, но чугун способен выдерживать более высокие температуры и не испытывать при этом такой деформации как сталь.

А вот что касается теплообменника и бака для нагрева воды, то здесь, наоборот советуют использовать специальную тугоплавкую сталь. Также рекомендуется из стали сварить емкость для камней каменки. Можно в принципе использовать и чугунную плиту, но тогда объем камней необходимо увеличить в 1,3-1,7 раз.

Работа по созданию кирпичной кладки требует точности и аккуратности, поэтому в арсенале обязательно необходимо иметь:

• Мастерок каменщика;
• Строительный уровень;
• Маркерную нитку;
• Отвес;
• Молоток каменщика;
• Станок для резки кирпича.

Бывалые печники советуют иметь, кроме этого, щетку с жесткой щетиной и несколько емкостей – для раствора и для воды. Назначение щетки – очистка поверхности кирпичей перед нанесением на них раствора, просто вымачивать в воде кирпичи нерационально воды прибавляет и без того солидный вес печи. К тому же, глиняный раствор, и без того долго сохнет и лишняя вода в массе кирпичей не будет способствовать быстрому высыханию кладки.

 Ну конечно главное что нужно иметь это порядовый план кладки печи. Порядовка банных печей из кирпича Кузнецова выложена в свободный доступ, поэтому, ее можно без проблем скачать и распечатать.

Монтаж котла

Во время реализации планов по созданию комбинированной системы отопления важно обратить внимание на некоторые особенности. Кирпичные печи с водяным отоплением имеют множество вариантов, каждый из которых отличается материалом, типом основного элемента и другими нюансами. Игнорирование технических и строительных требований обязательно приведет к выбраковке всей работы

Игнорирование технических и строительных требований обязательно приведет к выбраковке всей работы

Игнорирование технических и строительных требований обязательно приведет к выбраковке всей работы.

Котел полностью должен помещаться в топке. Тем не менее, на практике встречаются казусные ситуации, когда часть теплообменника находится снаружи печки. Это недопустимо, ведь основная задача узла — нагревать теплоноситель. Котел изготавливают буквой «П» из труб или листового железа. Все его элементы пустотелы и предназначены для отбора тепла.

Предпочтительней вариант из труб. Он обладает большей площадью конвекции и позволяет пламени достигать варочной поверхности, чтобы готовить пищу. Кроме того, внимания требуют:

Размеры. Казалось бы, необходимо массивное изделие, способное нагреть много воды и обеспечить теплом приличных размеров строение. Но это не так. Сам котел изготавливают весьма скромных габаритов — 75*50*30 см (длина, ширина, высота). Конвекционной поверхности такого устройства достаточно для того, чтобы обогреть дом площадью до 200 квадратных метров. Установка насоса для принудительной циркуляции теплоносителя увеличивает производительность до 50%.
Котел. Его форма разработана таким образом, чтобы площадь обогреваемой поверхности была максимально большой

Очень важно установить его в центре очага горения. Только так можно получить высокую эффективность работы водяного отопления.
Особенности. Между стенками печи и поверхностью котла необходимо оставить небольшой зазор

Оптимальным принято считать расстояние в 5 миллиметров. Его вполне достаточно для нивелирования свободного хода металла при тепловом расширении.

Между стенками печи и поверхностью котла необходимо оставить небольшой зазор. Оптимальным принято считать расстояние в 5 миллиметров. Его вполне достаточно для нивелирования свободного хода металла при тепловом расширении.

Отводящую и подводящую магистрали теплоснабжения выполняют в строгом соответствии с законами физики. Со школьной скамьи известно, что горячие потоки стремятся уйти вверх, а холодные всегда направлены вниз. Поэтому труба, подающая в дом горячую воду, всегда примыкает к котлу в верхней точке, а канал с «обраткой» — в самой нижней. Такое расположение исключает скопление горячего пара, который представляет серьезную угрозу для целостности системы.
