Установка печи в бане с выносной топкой

Подготовка фундамента

Установка печи в бане своими руками практически всегда включает обустройство фундамента. Нужен он или нет, зависит от общего веса системы нагрева. Если печь в баню вылита из чугуна или в ее конструкцию включен объемный бак с водой – без фундамента уже не обойтись. Основное назначение фундамента – обеспечить стойкость печи при любой погоде, влажности, ветровых колебаниях крыши и стен.

Глубина его залегания зависит от плотности почвы, высоты грунтовых вод, глубины промерзания почвы и веса печи. Вес большинства металлических печей для бани не превышает 300 кг. Следовательно, конструкция фундамента может быть облегченной. Если пол помещения высоко поднят над уровнем земли – экономию материалов и времени даст установка металлической печи в бане своими руками на легкий столбчатый фундамент.

Установка печи в баню: фото подготовки столбчатого фундамента

Уровень верхней поверхности фундамента должен совпадать с уровнем пола, а ее площадь – выступать за контуры печки на 15-20 см. Поверх выкладывается один слой шамотного кирпича, а на него – лист металла, на который уже устанавливается сама печь. Перед монтажом фундамента нужно проверить горизонтальность металлической поверхности при помощи строительного уровня. Установка банной печи своими руками не допускает перекосов.

Подготовленный фундамент под установку печи в баню

При эксплуатационном весе печи менее 150 кг отдельный фундамент не обязателен. Производится простая установка банной печи на деревянный пол, постелив предварительно лист асбеста и накрыв его металлом. Никаких особых требований при этом не выдвигается как для самодельной, так и готовой конструкции заводского исполнения. Установка своими руками печи с выносной топкой в баню на деревянный пол не представляет особых сложностей.

Особенности конструкции

Выносная топка

Главной особенностью выносной топки является ее полная автономность и самодостаточность. Производители оснастили ее всеми необходимыми приспособлениями для подключения к кирпичному камину и дымоходу. Стоит отметить, что на рынке встречаются модели, установка которых может проводиться прямо на цементное покрытие в бане. Такие конструкции отличаются небольшой топкой и малыми габаритами.

Выносные модели имеют и несколько недостатков. А именно – они требуют постоянного подкидывания дров, поскольку плохо держат тепло. С постепенным угасанием топлива воздух в парилке быстро остывает.

Монтаж банной печи с выносной топкой в бане из негорючего материала

Наиболее простая ситуация, когда вам не придется заменять часть стены. Однако, если стены парилки обшиты деревом, то придется на части стены убрать эту обшивку. Основа — камень или бетон — не относится к горючим материалам, поэтому отверстие, которое будет в ней проделано, зависит исключительно от параметров выносного канала конкретной печи.

НА ЗАМЕТКУ! Высота и ширина проема находится в следующих пределах: 40-60 см (В) и 25-50 (Ш). Причем в эту величину будет входить и высота основания под печкой, если таковое есть и оно выше уровня пола.

Расширение металла при нагреве — причина делать проем на сантиметр-другой шире габаритов самого канала. Пустое пространство между ним и стеной заполняется огнеупором, причем сгодится не только базальтовая вата, но и асбестовый шнур.

Мы уже упоминали отделку негорючих стен деревом (вагонка, фальшбрус и т.п.). Минимальное расстояние, на которое ее стоит убрать — 25 см. Но сделайте полметра и не прогадаете. А по высоте — на 25 см выше края печки.

На фото шайка одним краем стоит на полке, ручкой держится за печку, а расстояние до незащищенных горючих материалов должно быть не меньше полметра. То, что за печкой — это лист металла, возможно, поверх огнеупора, но нужно оставлять зазор между стеной и огнеупором (керамические втулки для этого). Величина этого листа чуток маловата — если принять диаметр дымохода за 12 см, то лист выходит за пределы печки вверх и вбок не более чем на 20 см. Еще бы пять). В общем, конструкция «на грани». Отметим также, что без прохождения через стену изоляция действительно может быть такой — лист огнеупора. лист металла и все.

Края вагонки закрываются наличником. Голую стену внутри парилки можно декорировать плиткой, той разновидностью, которая хорошо выносит высокую температуру, либо же натуральным камнем — не забываем, что печь стоит очень близко к стене. Штукатурка тоже годится. В смежном помещении обычно делается портал.

Строительство основания

Для того, чтобы установить каменную печь своими руками, для начала нужно позаботиться о строительстве фундамента для неё:

  1. На расстоянии 5-15 см от основания бани выкапывается яма, глубина которой составляет 30 см.
  2. Грунт необходимо утрамбовать, а затем уложить щебень слоем толщиной 10 см, после чего смонтировать подбетонку высотой 5 см.
  3. Сверху устанавливается деревянная опалубка. Площадь такого основания должна быть больше на 10-15 см, чем размер планируемой каменки.
  4. Конструкция заливается бетоном, и по прошествии четырех недель нужно покрыть сооружение слоем гидроизоляционного материала, например, рубероидом.
  5. Далее устанавливается сам агрегат.

Металлические каменки с выносной топкой в фундаменте не нуждаются, если их вес не превышает 700 кг. Достаточно будет уложить крепкие доски, обработанные огнезащитными составами. При расчетах нужно учитывать вес агрегата, котла, наполненного водой, а также дымохода и изоляционных материалов.

Из-за сильного нагревания печи, производить монтаж металлического агрегата на доски без термозащиты своими руками категорически запрещено. На пол укладывается своеобразный теплоизоляционный сэндвич: слой базальтового картона накрывается листом металла, на который и устанавливается каменка. Защита должна быть больше площади основания печи не менее, чем по 5 см с каждой стороны.

Установка печи в бане с выносной топкой: правила пожарной безопасности

Независимо от того, какого типа устанавливается печь, существует ряд требований, которые должны быть соблюдены. В частности, речь идет о том, чтобы нагретые до высоких температур поверхности (до нескольких сот градусов) никак не соприкасались с горючими материалами.

НА ЗАМЕТКУ! Дерево загорается с температуры от 300 градусов, но при длительном воздействии даже 100 градусов оно начинает тлеть!

Основной источник опасности в бане — это печка. От нее нужно защищать и пол, и потолок. Стены, кстати, можно не защищать, если разместить печь на достаточном расстоянии от них.

ПРАВИЛО! По нормативам горючую стену и печку должно разделять не менее полуметра.

И даже если вы заняты установкой печи в бане с выносной топкой, первое, что нужно сделать — это защитить ее основание. При этом не имеет значения — на фундамент вы ее ставите или прямо на деревянный пол — в любом случае нужно постелить под печку лист огнеупорного материала (асбестовый или базальтовый картон, например), поверх которого положить лист металла.

Схема основания под массивную печь (см. подробнее про фундаменты печей).

Асбестовый картон для подкладывания под не очень тяжелую печь (см. подробнее про установку печей).

Еще один универсальный момент противопожарной защиты — это правильная проводка дымохода через перекрытия потолка и крыши.

Короб для прохода потолка

ВАЖНО! Правильно — это проводить дымоход через разделочный короб, который представляет собой металлическую емкость, заполненную огнеупором. Короб создает буфер между раскаленной трубой и деревянным перекрытием.. Остаются стены

Так как в данном случае мы говорим об установке печи с выносной топкой, то основной «проблемой» будет прохождение топливного канала непосредственно через стену, причем расстояние между стеной и печью будет минимальным — где-то 5 см в среднем. А это значит, что одной обшивкой стены огнеупорами тут не обойдется

Остаются стены. Так как в данном случае мы говорим об установке печи с выносной топкой, то основной «проблемой» будет прохождение топливного канала непосредственно через стену, причем расстояние между стеной и печью будет минимальным — где-то 5 см в среднем. А это значит, что одной обшивкой стены огнеупорами тут не обойдется.

Поэтому разберем два варианта: монтаж печи в бане с выносной топкой, когда стены горючие (то есть деревянные) и негорючие (кирпичные, из блочного бетона). Материал также является критерием для разделения печей на отдельные виды, в соответствии с данной классификацией выделяют металлические и кирпичные печи. Некоторые специалисты относят к отдельной категории чугунные печки. Кроме этого, существуют и другие разновидности печей:

  • по виду топливу: дровяные, газовые, электрические;
  • по типу конструкции;
  • по размеру;
  • по стоимости, востребованы недорогие;
  • походные;
  • с открытой или закрытой каменкой;
  • для бани и сауны.

Установка металлической конструкции

На сегодняшний день производителями выпускается большое количество конструкций железных печей для бани. И особую популярность у покупателей имеют варианты с выносом топки в соседнее помещение. К тому же выносной канал часто снабжается дверцей с панорамным стеклом. А это помогает следить за процессом растопки, не открывая печи.

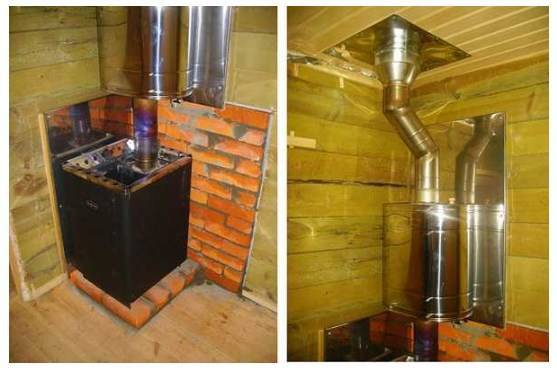

Установка металлической печи в бане происходит на фундамент, расположенный возле перегородки. В последней прорубается проем для топливного канала. Перед монтажом все поверхности тщательно изолируются, что обезопасить их от чрезмерного нагревания.

Для этих же целей металлические печи часто обкладывают кирпичом. Но такая мера больше распространена для самодельных конструкций. Потому что печи заводского производства имеют очень надежную защиту и в дополнительной не нуждаются. Поэтому их обкладывание носит чисто декоративный характер.

ТОП-3 популярных моделей дровяных чугунных печей для бани

ФотоНазваниеРейтингЦена
#1Гефест ПБ-04 МС 98 / 100Подробнее
#2Везувий Легенда Ковка 16 (271) 97 / 100Подробнее
#3НМК Сибирь-18 96 / 100Подробнее

Гефест ПБ-04 МС

“Гефест ПБ-04 МС” Высокий КПД (до 87%), энергоэффективность (активный дожиг пиролизных газов), быстрый прогрев парной объемом до 15 м³. Топка выносная. Толщина элементов до 40 мм.

Печь весит 130 кг. В каменку помещается до 180 кг камней. Размеры изделия 39,4 x 56 x 64,5 см.

Гефест ПБ-04 МС

Банная печь из специального чугунного сплава “Везувий Легенда” подходит для парных объемом от 8 до 18 м³. Толщина стенок 12 мм. Имеет топочный тоннель длиной 250 мм (закладка дров подразумевается из смежного помещения). Дверца чугунная, без стекла. Кожух конвекционно-вентилируемый стальной. КПД печи до 80%. Быстро и мягко прогревает парную, пар от печи мелкодисперсионный, легкий и приятный.

“Везувий Легенда Ковка 16 (271)”

Размеры изделия 70x56x69 см. Вес непосредственно агрегата 98 кг и камней дополнительно до 120-160 кг.

НМК Сибирь-18

“НМК Сибирь-18”

Подходит для эксплуатации в коммерческих банях, саунах. Загрузка дров из смежного помещения.

Габариты печи 72 х 72 х 43 см. Вес печи 104 кг, камней — до 80 кг.

Предлагаем ознакомиться Как красиво покрасить печку кирпичную

НМК Сибирь-18

Выбор бака для воды

Как расположить печь в бане?

Выбор местоположения печки — важнейший аспект, который никак нельзя обойти вниманием. Устанавливать в бане нагревательный агрегат следует строго следуя всем правилам

В первую очередь необходимо предусмотрительно просчитать расстояние от агрегата до любого горючего материала, печь не должна располагаться к таким предметам ближе, чем на полметра. Чтобы защитить стены и прочие поверхности, следует выполнить возле них кладку из огнеупорных кирпичей или же отделать их изоляционными листами.

Не менее важный пункт — направление дверок: как правило, дверца топки располагается по направлению ко входу в банное помещение, а дверца каменки — по направлению к углу.

Повышенную пожароопасность в бане представляет потолок, поэтому его необходимо закрыть металлическим листом со слоем картона (базальтового). Такой лист должен располагаться над печкой и превышать её площадь как минимум втрое.

Если в бане устанавливается металлическая печка, работающая от электричества, то её монтаж обязательно должен быть согласован с пожарной инспекцией. Также при её установке потребуется выполнить заземление.

Как монтировать печь с выносной топкой

Сам процесс монтажа сложнее. В стене необходимо проделать большой проем, в который будет установлен топливник. Его укрывают шаром термоизоляции и пожароустойчивыми материалами. Если при возведении бани в проекте этого не было предусмотрено, придется разбирать необходимую часть стены, или выпиливать проем.

Можно делать печку с выносной топкой и за пределами бани (с выходом на улицу). Такой вариант используют, когда в качестве топлива используют не дрова, а уголь.

При установке металлической печки, нужно учесть, что к толщине стены добавляется 5 см расстояния между вертикальной поверхностью каменки и самой стеной. Зазор необходим, так как металл при нагреве будет немного увеличиваться в размерах. Длина телескопического канала будет составлять 16-30 см. Ширина проема 40-60 см, высота – 25-50 см.

Возведение деревянной бани требует разработки чертежа с учетом выносной топки. Так как дерево материал легковоспламеняющийся, понадобиться дополнительный металлический экран и жаростойкий фундамент. Используют кирпич или бетон, в качестве термоизолятора – асбест, гипс или базальтовую вату (стекловату применять нельзя ее предельная температура нагрева +350С). Схема расчетов приведена на фото.

Базальтовая вата должна не иметь связующих элементов. При нагреве до +500С они быстро превратятся в песок и не смогут защитить стену от нагревания. Древесина при этом не только потемнеет, но может и начать тлеть. Температурный диапазон для теплоизоляции должен составлять 800-1000С.

Если пол из досок, необходим фундамент под дровяную печь или керамическая изоляция под электрическую. В последнем случае также нужно позаботиться о заземлении. Укрепляют основу, и когда металлическую печь предполагается обложить кирпичом\бетоном.

При монтаже выносной печи своими руками для определения нужен ли фундамент, используют следующие расчеты. К массе печи добавляется вес камней, вода, которая будет находиться в баке, заполненном до максимальных значений, вес дымохода и защитного кирпичного экрана. Суммируют количество кирпичей в одном ряду + количество рядов и умножают на вес кирпича. Цифра получилась свыше 700 кг? Тогда без фундамента не обойтись.

Размеры основы берут на 20 см превышающие габариты печи с экраном. По глубине ориентируются на фундамент постройки. Расположение печи поблизости несущей стены требует несвязанного фундамента с основой здания, чтобы усадка была независимой. По высоте, основу под печь делают ниже на 20-23 см, чем чистовой пол.

Затем на нее укладывают кирпич и выравнивают в уровень доски. Вся технология закладки фундамента выглядит так:

  • рытье котлована;
  • установка опалубки;
  • укладка армирующей сетки;
  • заливка бетонным раствором (1 часть цемента х 3 части песка);
  • монтаж двух шаров влагоизоляции (рубероид);
  • укладка двух слоев кирпича.

Если в фундаменте необходимости нет, все же просто устанавливать печь на дощатый пол нельзя. В качестве жаростойкой защиты используют металл, керамическую плитку, кирпич, камень. Перед печью укладывают металлический лист, таким образом, чтобы он выступал за пределы печки не меньше, чем на 40-50 см (см. Листовой огнеупорный негорючий материал).

Стены вокруг топки и дымохода также изолируют от высоких температур. В качестве дымохода лучшими считаются сэндвич-конструкции из нержавейки. Можно также выбрать керамику, она прослужит до 30 лет, но стоить будет в пять раз дороже. Кирпичные дымоходы также актуальны, но их возводят только в серьезных постройках с добротным фундаментом. Схема установки печи с выносной топкой ниже.

Потолок в месте расположения печи укрывают металлом и базальтовой ватой. По площади такая термоизоляция должна превышать габариты топки втрое и больше.

Последний этап работ – проверка смонтированной конструкции

Обращать внимание при первой эксплуатации нужно на герметичность швов – они не должны пропускать дым, степень нагрева близ расположенных деталей бани и прочность бака с краном

Поскольку топка находится в другом помещении, необходимо уделить внимание пожаробезопасности, надежно изолировать стены и пол и все же постараться не оставлять процесс горения без внимания. Для заводских печей все моменты монтажа регламентируются СНиПами и сопроводительной документацией производителя. Если таковой нет или печь сооружена самостоятельно – используют нормы СНиПов для кирпичных печей

Если таковой нет или печь сооружена самостоятельно – используют нормы СНиПов для кирпичных печей.

Монтажно-строительные работы

Немного полезных знаний, упрощающих работы по пожарной безопасности. Температура возгорания фосфорной головки спички +200°С, температура самовозгорания древесины в зависимости от ее влажности колеблется в пределах 350°С÷450°С. Для чего мы это напоминаем?

В бане всегда высокая влажность, не слишком бойтесь перегрева стен и самовоспламенения сруба или половых досок. Но и не пренебрегайте элементарными правилами противопожарной безопасности, все работы нужно выполнять с умом. Делать их нужно не спеша и очень внимательно.

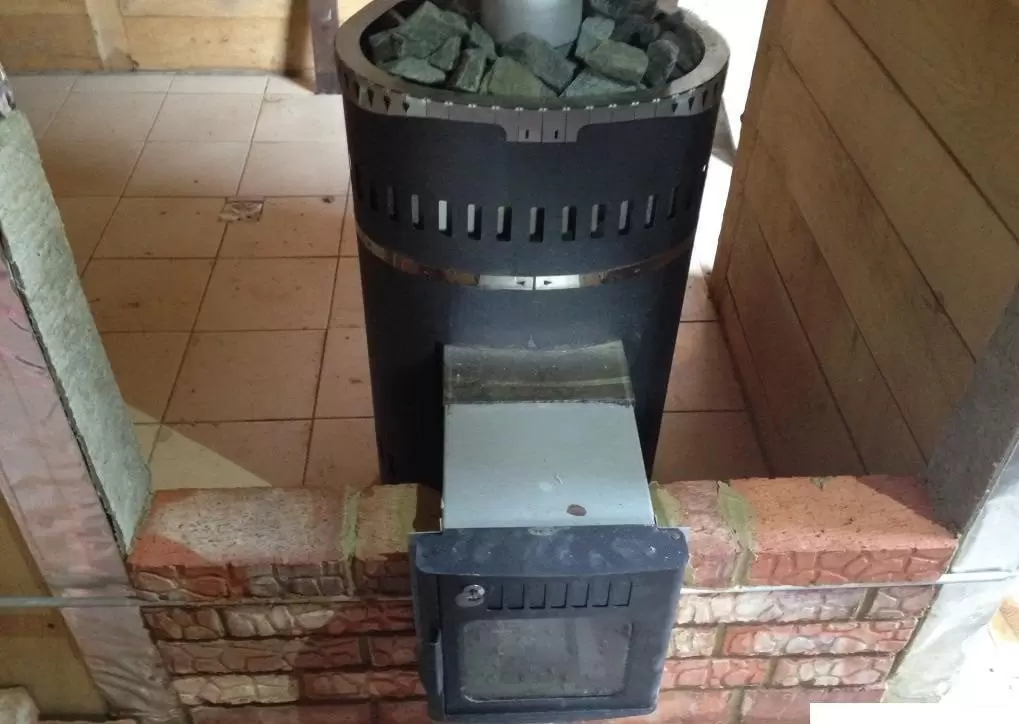

Установка печи предварительная


Установка печи предварительная (вид сзади)

Особое внимание уделяем термозащите в стеновом проеме


Защищаем базальтовым картоном и керамотканью


Крепление листа минерита в проеме


Крепление листа минерита в проеме (вид сзади)


Под зольником печи необходимо оставить небольшое отверстие для приточки свежего воздуха в парилку


Выкладываем проем между парным помещением и помещением, где топится печь, кирпичом. Между кирпичной кладкой и металлическим тоннелем печи оставляем зазор около 3 см


Обрезаем лишний базальтовый картон и фольгу. Зазор наполняем базальтовой ватой. После того, как предбанник обошьется вагонкой, зазор закроется наличником

Начнем с выносной топки. Зазор между топкой и стеной лучше заложить красным кирпичом. Кирпич с обеих сторон можно оштукатурить или обшить листовым железом. Если выносная топка в помещении бани – прибейте на пол лист оцинкованного (или любого иного) железа размером примерно 40×40 см. Если желаете – можете подложить под него асбест, но мы не рекомендуем этого делать. Во-первых, асбест выделяет канцерогенные вещества и во всех развитых странах запрещен к употреблению. Во-вторых, и без асбеста (или иного изолирующего материала) вероятность возгорания пола под листом железа равна нулю.

Выбор места для печки в бане

Сначала следует обратить внимание на будущее расположение выносной топки. Существует два варианта

Согласно первому она будет находиться вне строения, то есть — на улице. Или же это печка в бане с топкой из предбанника. Второй случай гораздо удобнее. Ведь тамбур или помещение для отдыха тоже подвергнется обогреву. А также при таком размещении легко подкинуть дров.

Место, где будет устанавливаться агрегат, определяется эффективностью обогрева помещения.

Печка должна распространить тепло на всю площадь. При вынесении топки в соседний предбанник нужно делать проем в стене между помещениями. Об этом думают на этапе возведения бани.

В готовом строении придется вырезать окно, чтобы вынести дверцу топочной камеры в тамбур, комнату отдыха или на улицу. Расположение печки выбирают по принципу близости к этом отверстию.

Установка печи в баню с выносной топкой в соседний предбанник имеет множество преимуществ:

  • обогрев сразу двух помещений;
  • возможность подкидывать дрова, не мусоря в парилке;
  • обеспечение безопасности от ожогов при мытье;
  • рядом с дверцей можно оборудовать нишу для сушки дров, которые не отсыреют в соседней комнате;
  • воздух в парилке сохранится чистым, потому что открывание дверцы топки при добавлении топлива не спровоцирует выход продуктов горения;
  • будет сэкономлено свободное пространство в парной.

По всем этим причинам печку монтируют в удобной зоне стены, разделяющей две комнаты.

При вынесении топливного канала на улицу удовлетворяется лишь одно преимущество: отсутствие замусоривания при использовании топлива.

Но такая схема необходима в ряде случаев:

  • если обе комнаты, парилка и предбанник очень маленькие;
  • топливо — уголь, оставляющий много грязи и токсичных продуктов горения;
  • если баня коммерческая, обслуживает клиентов;
  • южный регион, теплый климат.

В остальных случаях топка в частной бане размещается внутри здания. Иначе печь весьма неудобна в эксплуатации, особенно при наступлении холодов.


Монтаж системы с выносной топкой

Выбор и обустройство каменки с наружной топкой

Устройство печи с выносной топкой.

Купить металлические печки для бани, для которых предусмотрена выносная топка, можно в специализированном магазине. Модели промышленного изготовления имеют надежную защиту, которая обеспечивает безопасность эксплуатации устройства. Не потребуется заботиться о том, какой кирпич выбрать, поскольку необходимость обкладывать металлические печи для защиты от ожогов отсутствует. Определенный дискомфорт, вызываемый эксплуатацией модели, бывает связан с потребностью постоянно подкладывать дрова. Поскольку в парилке становится слишком жарко из-за полного разгара топлива, то постепенное угасание огня приводит к остыванию помещения.

Для самостоятельного изготовления печи можно воспользоваться металлическим листом. Для осуществления такого проекта не потребуется много времени. Расходы тоже будут не слишком большими. Сделать стенки банной печи из кирпича не составит особого труда, если целиком обложить самодельную конструкцию в целях безопасности специальным шамотным кирпичом. Отдача тепла от устройства будет равномерной и безопасной.

Многие специалисты рекомендуют использовать тяжелый шамот для обкладки печи для бани так как из кирпича обычные устройства могут иметь низкий уровень теплоотдачи. Это характерно для плавильных печей, изготавливаемых из шамотного кирпича. Печная конструкция для бани должна выдерживать высокую температуру по причине более легкой отдачи тепла.

Шамотный кирпич, которым обычно обустраивают дымоходы для бань, можно заменить красным. Стоимость данного материала является более низкой по сравнению с ценой на другие аналогичные, поэтому его применение считается более выгодным при устройстве кирпичных печей для бани с выносными топками. Этот материал соответствует всем стандартам, отвечает эксплуатационным требованиям и противопожарным характеристикам.

Преимущества топки из предбанника

Монтаж печи с выносной топкой.

Схема установки печной конструкции предполагает разделение предбанника и парилки. Отопительное устройство обычно устанавливается возле перегородки, что очень удобно как в холодное, так и теплое время года. Можно выделить целый ряд преимуществ, которыми обладает такая схема печи и предбанника:

  1. Наименьшая степень выгорания воздуха в предбаннике исключает необходимость монтажа системы вентиляции.
  2. Хранение и закладка дров в помещении предбанника позволяют постоянно поддерживать чистоту в парной.
  3. Забор и обновление воздуха для горения топлива обеспечивают необходимую вентиляцию и свежесть в парилке.
  4. Установленная печь в баню не требует устройства прохода через стену, поскольку дверца топки расположена в парной.
  5. Возможность непосредственного контроля температуры внутри банных помещений.
  6. Дополнительное нагревание парилки за счет топочной дверцы.
  7. Удобная закладка дров, которые можно поднести ближе к печи.
  8. Экономия площади помещения парной небольших размеров, составляющая около 1 м.кв.

Проекты печей с топкой в предбаннике позволяют создавать «легкий» пар, получать эстетическое удовольствие от вида пламени в топке со стеклянной дверцей. Убрать золу со щепками из сухого предбанника не составит особого труда, как и мусор, оставленный после хождения в этом помещении в уличной обуви. По традиции топить баню из предбанника очень удобно, так как закладка дров осуществляется вне парилки, где всегда будет чисто.
