Парогенератор для бани своими руками

Парогенератор для бани своими руками

Учитывая, что цена на промышленный фирменный парогенератор может колебаться в пределах 1–10 тысяч долларов, есть смысл соорудить конструкцию самостоятельно. Существуют два проверенные временем способы — парогенератор в печи и отдельно стоящая установка для образования пара. Рассмотрим далее, как сделать самодельный парогенератор обоими способами.

Инструкция по созданию печного парогенератора для бани

Истинные ценители банного пара не признают электрических парогенераторов. Такие любители предпочитают сооружать парогенераторы непосредственно в банной печи. Нам потребуются такие материалы: экономайзерная труба (от 100 рублей за штуку), листы магнезита (от 340 рублей за штуку).

Делается конструкция по такой схеме:

1. Увеличиваем инертность парилки. Для этого нужно увеличить вес камней. Если в печь вмещается около 60–80 килограммов, делаем дополнительное стальное корыто. Устанавливаем его в печь.

Укладываем слой камней.

Устанавливаем паровые пушки.

Чтобы избавиться от жесткого инфракрасного излучения, обкладываем печь кирпичом.

Трубу с экономайзером закрываем листами магнезита. Предварительно нужно повесить их на каркас. Для этого делаем дюралевые заготовки и привинчиваем на каркас листы таким образом, чтобы оставить щели между ними. Так обеспечивается конвекция.

Докладываем еще слой камней, дабы полностью перекрыть путь к излучению.

Создание самодельного электрического парогенератора для печи

Агрегат, созданный по нижеприведенной схеме, будет работать под высоким давлением. Поэтому следует позаботиться о том, чтобы корпус имел соответствующую толщину. Чтобы сделать самодельный парогенератор, можно использовать обычный баллон из-под газа. Его только нужно слегка модернизировать.

Материалы, которые понадобятся в процессе работы:

• Газовый баллон (от 4300 рублей);

Нагревательные ТЭНы (около 140 рублей за штуку);

Манометр (около 450 рублей).

Пошаговая инструкция по созданию электрического парогенератора:

1. Для основы берем газовый баллон. Выпускаем из него газ, убираем клапан и тщательно промываем баллон внутри теплой водой с любым моющим средством, до полного исчезновения запаха. Сушим баллон.

Подбираем нагревательные ТЭНы с расчетом на 10 л воды — 3 киловатта. Монтируем их в нижнюю часть нашего баллона. При создании крепления учитывайте, что давление должно быть не меньше шести атмосфер, и крепление должно их выдерживать.

Далее нам необходимо сделать 4 трубки с резьбой. На них будет накручиваться клапан для сбора давления, кран для заправки парогенератора водой и приборы системы автоматики.

Затем, сбоку от трубок и на расстоянии 10 см от верха, привариваем трубку с шаровым краном, которая будет контролировать уровень воды. Когда вода набирается, кран нужно открыть и ждать, пока из него потечет вода. Если вода потекла, значит, ее достаточно, и кран закрываем.

Для создания устройства отбора пара нам подойдет латунный клапан от баллона. Распиливаем его пополам, убираем верхний стержень и делаем отверстие размером 15 мм. Затем нарезаем резьбу и накручиваем шаровой кран.

В качестве датчиков можно использовать манометры, которые будут контролировать температуру и давление. Подойдут приборы КиПа. Соедините приборы — и при срабатывании ограничения будет автоматически отключаться нагрев. Для нагрузки используйте катушку магнитного пускателя.

Устанавливаем парогенератор с помощью паропровода.

Подробнее о работе парогенератора для бани узнаете с видео:

голоса

Рейтинг статьи

Конструкция устройства

Решив оборудовать своими руками эконом-печь на воде, многие сталкиваются с проблемой, где взять чертежи устройства данной конструкции. В наш век технологий получение такой информации — сущий пустяк. Более того, поняв принцип действия такой печи, многие стараются создать собственный вариант, и порой такие попытки приводят к появлению очень эффективных образцов.

Детали могут отличаться, но основные узлы такого устройства неизменны.

Вот перечень этих частей:

1. Парогенератор. Устройство, обеспечивающее поступление воды и преобразование её в пар. Принцип действия хорошо известен тем, кто знаком с самогоноварением.
2. Пароперегреватель. Это приспособление служит для перегрева пара выше температуры 500°C.
3. Вспомогательные узлы. Они могут быть различными в зависимости от конструкции, но соединительные шланги и трубки — это обязательные элементы любого подобного устройства.
4. Расширительный бачок или другая ёмкость для хранения воды.
5. Печь. Форма и материалы, из которых делают подобные печи, настолько разнообразны, что нет смысла перечислять их. По сути, любую печку, работающую на дровах, торфе или угле, можно использовать для переоборудования в паровую.

Как устроена разводка парового отопления от печи

В этом случае большинство специалистов рекомендует одноконтурный вариант разводки.

Такая схема парового отопления от печи обустраивается следующим образом:

• От напорной трубы теплообменника поднимается вертикальная ветвь трубопровода, переходящая в горизонталь у самого потолка.
• В точке сопряжение вертикальной и горизонтальной ветви напорного трубопровода врезается тройник, который используется для подключения открытого расширительного бачка. Этот накопитель располагается за потолочным перекрытием – на чердаке.
• Горизонтальная ветвь напорной трубы тянется до первой батареи, под уклоном – 2 сантиметра на 1 метр трубопровода. Причем над радиатором горизонталь вновь переходит в вертикаль, которая заканчивается на верхнем штуцере батареи.
• От верхнего штуцера первой батареи к соответствующему «разъему» следующего радиатора пробрасывают соединительную трубу, диаметр которой совпадает с габаритами напорной ветви разводки.
• Такой же трубой «связывают» нижние «разъемы» первого и второго радиатора. При этом в свободный патрубок (под вводом напорной трубы) вкручивают заглушку.
• Вторую батарею соединяют с третьей по тому же принципу, протягивая двойную линию от радиатора к радиатору до крайней позиции.

• Последний (перед печью) радиатор «принимает» верхнюю и нижнюю трубу от предпоследнего с одного края. С другой стороны в нижний патрубок крайней батареи вкручивают тубу, соединяющую ее с обратным патрубком теплообменника в печи. В свободный верхний патрубок крайней батареи вкручивают кран Маевского – с его помощью стравливают воздух из разводки.
• Напорное оборудование монтируют между печью и крайней батареей – в обратку разводки, используя стандартный байпас для насосов.

Устроенная подобным образом разводка поддерживает и принудительную, и естественную циркуляцию теплоносителя. Проще говоря: ваша печь будет отапливать дом с помощью радиаторов даже при отсутствии электричества в розетке. То есть, действуя подобным образом, вы добьете полной энергетической автономности системы отоплении жилища.

https://youtube.com/watch?v=fm_dud7HRyQ

Также советуем посмотреть:

• Стеклянные дверцы для печей и каминов
• Огнеупорное жаростойкое стекло для камина
• Какое давление в отопительной системе многоэтажного дома оптимально?
• Теплоизоляция трубы дымохода из нержавейки

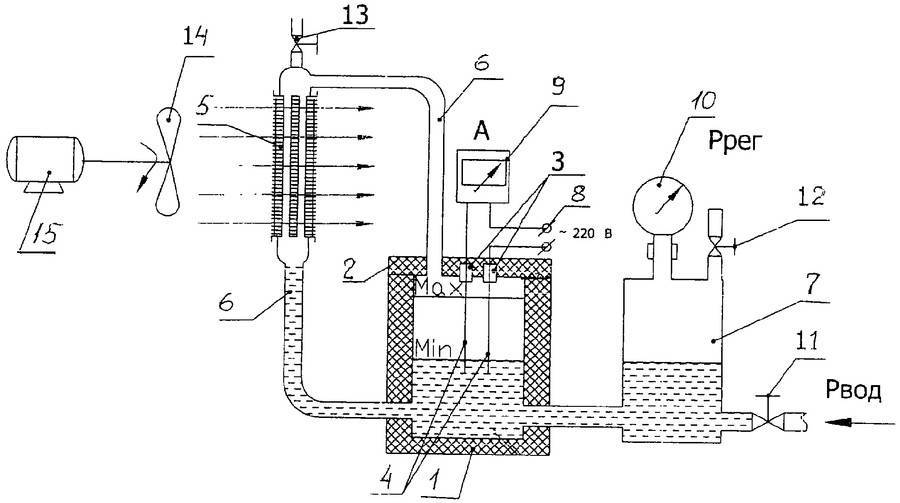

Устройство парогенератора

Конструктивно генератор пара представляет собой обычный нагреватель и испаритель воды. По принципу работы парогенератора функционируют лучшие модели кофеварок и пароварок, так что проблем с изготовлением устройства для собственной бани явно не будет.

В перечень комплектующих деталей генератора входят:

• Емкость для нагрева и испарения воды;
• Источник тепла — один-два ТЭНа или трубчатый подогреватель на твердом топливе;
• Бак для подвода холодной воды в греющую часть подогревателя;
• Набор кранов и гофрированных трубопроводов;
• Аварийный клапан сброса избыточного давления пара;
• Автоматика управления процессом нагрева воды.

В более сложных моделях можно встретить дополнительные устройства для ароматизации пара, очистки от накипи, дополнительную наружную термоизоляцию корпуса. Все это хорошо и нужно, но настоящий парогенератор будет работать и без ароматизатора или чехла из пленки или пены. Единственным полезным дополнением будет установка фильтра дополнительной очистки воды, да и то лишь в случае, если для бани кипяток готовится, что называется, из центральной сети водоснабжения. Для дождевой или очищенной фильтр не нужен и даже вреден в условиях бани.

Слева от основной емкости парогенератора установлен электрический датчик уровня. Очень полезная штука, пригодится не только для бани.

Проектирование самодельного парогенератора

Главная задача при проектировании парогенератора заключается в том, чтобы как можно большая поверхность металлических стоков для воды контактировала с камнями в печи. При этом трубы нужно располагать максимально близко к камням, разогретым в наибольшей степени, то есть в местах их контакта с поверхностью металла топки.

Особенно актуально использование паровой пушки в печках, где присутствует только открытая каменка. Дело в том, что получить качественный пар, оптимально подходящий для парения в режиме русской бани, от печи с открытой каменкой практически невозможно. При подаче воды на камни, находящиеся во внешних слоях, которые ближе к человеку и дальше от каменки, жидкость превращается в достаточно сырой крупнодисперсионный пар, как при кипении чайника на плите.

А максимальный комфорт обеспечивает только сухой, мелкодисперсионный пар, полученный от контакта воды с самыми разогретыми элементами печи — топкой или камнями, находящимися в непосредственном контакте с ней. Поддать воду сразу на топку нельзя, так как её отделяет от парильщика слой камней, и, чтобы доставить туда воду, были придуманы паровые пушки.

Видео процесса использования паровой пушки:

https://youtube.com/watch?v=w7gfADEHh0M

Их конструкции могут быть совершенно различными, в зависимости от уровня изобретательности мастера и его желания получить максимальный эффект и удобство в процессе использования парогенератора. Наиболее простое решение — это металлическая труба диаметром 5-7 см, которая вставляется в пространство каменки, после чего происходит закладка камней.

Prev
1of1
Next

Использовать такое решение можно только в качестве минимального эксперимента, так как заливать в него воду будет сложно. Нужно как минимум снабдить конструкцию воронкой для удобной подачи жидкости. Устранив этот недостаток, всё равно остаётся проблема, возникающая из-за небольшого размера трубы. Воды в неё залить можно только совсем немного, а повторять процедуру допустимо только со значительными промежутками в 5-7 минут, чтобы труба и каменка возле точки залива воды успела снова хорошо прогреться.

Рассмотрим более сложные устройства, спроектированные для удобства использования и получения наиболее эффективного процесса производства пара.

Принцип работы парогенератора и его разновидности

Парогенератор – прибор, который превращает воду в пар. Если ранее такую установку использовали исключительно в промышленных масштабах, то сегодня ее все чаще можно встретить в быту, где она является составной или главной частью бани или парилки. Парогенератор занимает не много места, стоит гораздо дешевле каменных печей, не требует дополнительного сооружения дымохода и соблюдения множества правил безопасности. Устройство выпускает влажный, а не сухой пар, выдавая температуру от 35 до 90 °С, которую можно изменять при помощи пульта управления.

Парогенератор

Современные парогенераторы разделяют на промышленные и бытовые. Они отличаются размером и мощностью. Для домашнего использования мощность паровой установки варьируется в пределах от 4 до 16 киловатт, промышленные установки намного мощнее, они рассчитаны на напряжение от 220 до 380 В. Выбрать подходящий парогенератор, опираясь на размеры помещения – не проблема. Для бани 10–13 м3 будет достаточно парогенератора мощностью 8–9 киловатт, 15 м3 – 12 киловатт, а для мини-парилки – 5 киловатт.

Парогенераторы также отличаются способом подачи воды – он может быть ручным или автоматическим (залив из водопровода). Практически все промышленные установки производят с автоматической подачей воды, датчиком контролера температуры воздуха и пара. Нагрев воды строится по-разному. Один из них – электродный. Вода проходит через специальные электроды, которые и нагревают жидкость до температуры испарения. Второй вариант – парогенератор с ТЭНом. Самый понятный и простой. Вода нагревается при помощи специального устройства, которое имеет разную мощность. И третий, индукционный нагрев построен на том же принципе, что и работа микроволной печи – путем преобразования электромагнитного СВЧ-поля в тепло.

Основные технические возможности

Многие в настоящее время принимают решение приобрести или выполнить парогенератор своими руками. Это основано на том, что благодаря ему вода разогревается и испаряется очень быстро.

Более того, образованный пар очень легкий, такой просто невозможно получить обычным естественным путем. Одна из самых полезных функций заключается в способности устройства выработать пар, заданная температура которого составляет диапазон от 35 до 95 градусов.

В процессе использования данного парогенератора можно самостоятельно устанавливать уровень интенсивности образования пара, предварительно установив требуемые временные интервалы.

В этом видео, вы узнаете, как сделать парогенератор на дровах своими руками, он так же подойдёт и для бани. Приятного просмотра!

Важно! Еще одним заслуживающим внимание преимуществом является то, что парогенератор в состоянии вырабатывать такой пар, который соответствует русской или финской бане, а всего пара капель приятного ароматического масла данного препарата придаст ему еще более приятный запах. Именно благодаря всем вышеперечисленным положительным факторам все большее количество современных мастеров принимают решение выполнить парогенератор для бани своими руками

Именно благодаря всем вышеперечисленным положительным факторам все большее количество современных мастеров принимают решение выполнить парогенератор для бани своими руками.

Сделать это, следуя определенной инструкции, совершенно не сложно.

Устройство и принцип работы

Самые простые изделия состоят из:

• резервуара для воды;
• нагревательного элемента
• подающей трубки.

В промышленных агрегатах есть множество дополнительных элементов, обеспечивающих расширенный функционал устройства. Для домашнего применения такое оборудование обязательно пригодится, но главным недостатком станет высокая цена

Именно поэтому следует обратить внимание на возможность самостоятельного изготовления парогенератор для авто и прочих хозяйственных нужд своими руками

Суть работы парогенератора:

• В резервуар подается вода, желательно фильтрованная и очищенная от взвесей металла. Это увеличит срок службы самодельного прибора и поможет избежать частой прочистки сопла.
• При включении нагревательного элемента вода начинает нагреваться и испаряться, попадая в расширительный бачок, откуда по трубопроводу выходит через сопло.

В большинстве покупных моделей можно регулировать температуру и интенсивность испарений. Несмотря на то, что домашние модели лишены этого преимущества, они также неплохо справляются со своими функциями, а главное, отличаются доступной стоимостью.

Уже из самого названия понятно, что парогенератор – это устройство, предназначенное для генерирования влажного пара. Исходным продуктом для этого является, естественно, вода. Данный агрегат способен поднимать температуру в бане до 90°C, а ее конкретный уровень может быть задан с помощью пульта управления.

Парогенераторы все шире используются в частных банях, поскольку им присущи следующие привлекательные для пользователей достоинства:

• компактность;
• относительная дешевизна, поскольку эти приборы обходятся существенно дешевле, чем каменные печи;
• для них не требуется сооружать специальный дымоход;
• их установка исключает соблюдение многих сложных правил безопасности.

Эти устройства могут быть различных разновидностей, однако типичный заводской парогенератор, находящийся, как правило, внутри компактного металлического корпуса, включает в себя следующие основные элементы:

• блок водоподготовки;
• парообразователь;
• насос, подающий как воду, так и пар;
• водяной бак;
• температурный датчик;
• блок управления.

Устанавливать парогенератор следует в сухом и проветриваемом помещении, расположенном по соседству с парилкой. При выборе места установки следует исходить из того, чтобы

• длина паропровода была минимальной;
• не происходило формирование конденсата, чреватого замыканиями и, следовательно, возгораниями.

Причиной выхода самодельного устройства из строя чаще всего становится повышенная жесткость используемой воды, а также избыточное содержание в ней хлора. Чтобы исключить этот источник неприятностей, следует дополнять установку фильтрами тонкой очистки, а также очищать ее саму, используя для этого обычную лимонную кислоту.

Если вы сумеете учесть все нюансы, то изготовленный вами парогенератор способен долго радовать вас своим теплом и паром, одновременно сокращая ваши заботы, связанные с заготовкой дров. Кроме того, напоминаем, стоимость этого устройства, даже если вдруг вы решите приобрести его в магазине, существенно ниже расходов, связанных с возведением кирпичной печи.

Среди наших читателей, наверняка, имеются специалисты, глубже знающие тонкости данного вопроса. Будем рады и признательны, если вы оставите в своих комментариях какие-то исправления и уточнения.

Как сделать своими руками парогенератор для мойки двигателя – нюансы

Очень часто паровые машины используются на профессиональных мойках. Пар обеспечивает эффективное очищение от грязи и микробов. Такие машины − одни из самых шумных в штате подобных специальных устройств (из-за работающего компрессора).

Работа парогенератора в автомастерской

Обычно это агрегат на колёсах, чем-то напоминающий пылесос, к нему подаётся вода. Оператор работает чем-то наподобие пистолета. В этом случае пар подаётся под достаточным давлением. А вот самодельный парогенератор для авто вполне можно использовать для продува двигателя, обогрева шлангов.

К слову сказать, ёмкости для парогенератора не всегда должны быть именно металлическимипарогенератор для мойки автомобиля

Безопасно ли использование устройства

Еще много лет назад хозяйки со всего мира начали самостоятельно готовить различные виды самогона. При этом разновидность данного напитка значительно отличается в зависимости от региона, где его готовят. Например, на западе предпочитают настои, сделанные на основе орехов и различных злаков. А вот на востоке, наоборот, используют исключительно растительные вещества. Ну а славяне издавна использовали дрожжи для приготовления браги.

Поэтому значительно отличаются и аппараты, с помощью которых можно изготовить данные напитки. Например, всем привычные самогонные аппараты, которые мы помним еще со времен своего детства, завоевали популярность почти в каждой стране постсоветского пространства. Но до сих пор существуют некоторые любители данного горячительного напитка, которые не знают, как своими руками изготовить самогонный аппарат с парогенератором. Хотя на самом деле, этот процесс довольно прост и не требует особых усилий. Достаточно знать правильную схему и умело реализовать ее на деле.

Изготовление аппарата для варения самогона

Конечно, почти каждого, кто решается самостоятельно изготовить аппарат для варения самогона, интересует один и тот же вопрос: безопасно ли данное устройство? Однозначного ответа услышать, конечно, не удастся. Если делать все согласно инструкции и с учетом требований, которые выставлены в документе, то да, безопасно. Ну а если пренебрегать советами специалиста, то в результате такой аппарат может принести немало бед.

Начнем с того, что всем известно, что дистиллировать брагу, которая приготовлена на основе зерна, можно с помощью пара высокой температуры. К тому же таким образом удастся не допустить пригорание жидкости, чтобы в конечном итоге не испортить полученный продукт. Парогенератор для такой цели можно купить в любом специализированном магазине. Но можно его сделать и собственными руками. В результате полученный самогон будет иметь необычайно чистый вкус и запах.

При этом детали для приспособления найдутся в любом доме. Вместо бачка можно использовать домашнюю пароварку, а вот обычный сильфон послужит отличной альтернативой магазинному барботеру. Нужно не забывать о наличии предохранительного клапана. Эти вещи можно купить в любом магазине сантехники или каком-нибудь другом торговом центре с подобным ассортиментом товаров.

https://youtube.com/watch?v=-6o0zoJyAYw

Выбор подходящей емкости

Подходящая емкость для изготовления устройства

В качестве корпуса или рабочей емкости будущего парогенератора может использоваться отслужившая свой срок скороварка, в которой эффект парообразования предусматривается самой ее конструкцией. (В случае отсутствия старого прибора можно будет приобрести в хозяйственном магазине новую скороварку).

Этот паровой прибор в полной мере отвечает всем необходимым для реализации нашего проекта требованиям:

• он оснащается герметично закрывающейся крышкой;
• корпус скороварки достаточно прочен для того, чтобы выдерживать требуемое для работы давление;
• наличие специального клапана обеспечивает возможность «стравливания» избытков пара.

После выбора подходящей рабочей емкости нужно будет определиться со способом нагрева воды в устройстве, используемом для образования пара.

Обратите внимание! Электрический нагреватель (ТЭН) является, по сути своей, большим кипятильником, используемым для нагрева значительных объемов воды, который вы можете приобрести в любом магазине хозяйственных товаров. Но перед его покупкой вам следует определиться с размерами и мощностью электронагревателя, которая может колебаться в значительных пределах. В том случае, если вы решили сэкономить на нагревателе – можно будет разобрать старого образца бытовой электрочайник или электросамовар и воспользоваться встроенным в него ТЭНом

В том случае, если вы решили сэкономить на нагревателе – можно будет разобрать старого образца бытовой электрочайник или электросамовар и воспользоваться встроенным в него ТЭНом.

ТЭН c б/у электросамовара

ТЭН от электрочайника

Перед сборкой парогенератора необходимо точно рассчитать количество приборов, обеспечивающих преобразование в пар заданного количества воды (для нагрева больших объемов может потребоваться два или даже три нагревателя).

Как самому сделать парогенератор для самогонного аппарата – нюансы

Для такой разновидности парогенератора подходит посуда из эмали или цинка. Оптимально применять для создания устройства скороварку, так как в ней уже интегрирован ТЭН. Более того, её отличает отменная герметичность. В процессе создания пароустановки для самогонного аппарата необходимо оснастить устройство клапаном предохранения. Такой элемент требуется, чтобы стравливать избыточное давление в резервуаре. Кроме того, понадобится зафиксировать штуцер, необходимый для выведения пара.

Для осуществления контроля содержания воды в резервуаре требуется монтировать трубку (гофрированный шланг из металла). Чтобы контролировать температурные показатели нагрева, рекомендовано воспользоваться термометром. Относительно перегонного куба, то в данную составляющую конструкции необходимо монтировать штуцер, заранее просверлив внизу отверстие. К нему подключают отвод пара и перфорированную трубу, которая закручена по спирали. Благодаря ей происходит выведение пара.

Генератор пара для самогонного аппарата ФОТО:  gradusinfo.ru

Порядок сборки

При монтаже ТЭНов используются специальные изолирующие шайбы, устанавливаемые с наружной и внутренней стороны емкости, а также набор болтовых креплений, входящий в комплект электронагревателя. Для герметизации мест крепления ТЭНов на стенке скороварки совместно с шайбами используются термостойкие силиконовые прокладки, которые можно купить в магазине или изготовить самостоятельно.

Самодельная силиконовая прокладка

Для самостоятельного изготовления силиконовых прокладок необходимо:

• взять лист простой бумаги и положить его на стеклянную или металлическую поверхность;
• после этого на поверхность бумаги наносится герметик, который затем аккуратно разравнивается;
• поверх герметика укладывается еще один лист бумаги, который затем прижимается стеклом;
• после высыхания полученного образования из него вырезается прокладка требуемой формы.

Обратите внимание! После установки нагревателей на место крепления обязательно проверьте герметичность полученных соединений, налив в скороварку достаточное количество жидкости. Далее следует организовать канал поступления воды в парогенератор, для чего в дне скороварки проделывается отверстие под медную трубку, через которую жидкость будет постоянно поступать в емкость

Подающая трубка должна располагаться ниже уровня крепления ТЭНов, что является обязательным условием эффективного парообразования

Далее следует организовать канал поступления воды в парогенератор, для чего в дне скороварки проделывается отверстие под медную трубку, через которую жидкость будет постоянно поступать в емкость. Подающая трубка должна располагаться ниже уровня крепления ТЭНов, что является обязательным условием эффективного парообразования.

Еще одним условием продуктивного действия парогенератора является постоянство поступления в него новых порций воды, что гарантирует его эффективную работу и обеспечит защиту устройства от поломки (от перегорания ТЭНов, в частности).

После этого можно будет соединить парообразователь с дополнительной емкостью посредством любого подходящего шланга.

Для изготовления парового сопла рекомендуем вам воспользоваться гофрированной трубой от старого пылесоса, вставляемой в крышку скороварки через заранее подготовленное отверстие.
