Виды плоских и узких панельных радиаторов отопления

Что такое плоские радиаторы отопления

Начинать говорить о плоских батареях отопления надо с их размера глубины. Точного показателя, который бы обозначал тонкость прибора, не существует. Это в основном определяется на глаз. К примеру, за стандарт можно взять чугунный радиатор – это обычная конструкция. Все, что будет меньше его глубины в два раза, и можно отнести к плоским радиаторам отопления.

Если сделать обзор всех существующих моделей, то под этот стандарт подходят только стальные панельные батареи. Их и будем рассматривать. Почему так получается, что панельные конструкции имеют небольшую толщину? Все дело в технологии их изготовления.

Как можно промыть батарею отопления

Это приборы, изготавливаемые из стальных штампованных листов. В основе формы лежит именно цельный лист с достаточно большой площадью заглубления. То есть это не секционная конструкция, а плоская во всю площадь самого отопительного прибора. Именно этим и достигается повышение тепловой отдачи. Но при этом глубина каждой панели не очень большая, а соответственно объем теплоносителя, используемого в системе отопления, в самом плоском радиаторе будет небольшим. Такое соотношение имеет несомненный плюс – небольшой расход топлива на нагрев теплоносителя. То есть эти две величины находятся в прямо пропорциональном соотношении.

Производители пошли дальше. Они не стали зацикливаться на приборах с чисто панельной формой, ведь, как было сказано выше, такая форма обладает сниженной мощностью. Для увеличения данного показателя были сделаны дополнения к самой конструкции в виде системы оребрения, так называемые конвекционные ребра. Их приваривают по всей площади батареи методом точечной сварки. Основная форма ребер – трапециевидная.

Типы плоских радиаторов

Классификация плоских радиаторов у всех производителей одна и та же. Всего существует пять типов: 10, 11, 12, 22 и 33. Чем они отличаются друг от друга?

  • Тип 10 – это просто штампованная панель без излишеств. Если говорить о категории «самые тонкие радиаторы отопления», то этот тип является основой данной категории. Тоньше его на рынке вы не найдете. Давайте рассмотрим типаж на примере радиаторов «Керми». Так вот тип 10 имеет глубину 46 мм.
  • Тип 11 – это одна панель с одним слоем системы оребрения. Глубина данной модели составляет 59 мм. Спокойно и его можно отнести к категории «плоских».
  • Тип 12 – это две панели, между которыми установлены конвекционные ребра. Его толщина – 64 мм.
  • Тип 22 – это конструкция, состоящая из двух панелей и двух систем оребрения, которые расположены между плоскостями панель. Глубина – 102 мм.
  • Тип 33 – это три панели. Между двумя первыми установлены два слоя ребер, между второй и третьей один слой. Глубина 157 мм.

У остальных производителей размер глубины может варьироваться в том же диапазоне с небольшими отклонениями в ту или другую сторону. Отклонения незначительные, так что размеры радиаторов отопления «Керми» можно взять за основу нашего разбора.

Внимание! Все типы стальных панельных батарей отопления, кроме типа 10, снабжаются защитными боковыми стенками и верхней решеткой. Это улучшает внешний вид прибора, но увеличивает его стоимость. И еще один момент, конвекционные ребра – это реальный сборник пыли, который чистить очень затруднительно

И еще один момент, конвекционные ребра – это реальный сборник пыли, который чистить очень затруднительно.

А вот теперь давайте выберем из этого типажа те отопительные приборы, которые могут войти в категорию «плоских». Начнем с того, что глубина чугунного радиатора ЧМ-140 – 140 мм. От этого и будем отталкиваться.

Можно сразу же определить, что три первых типа, а это 10, 11 и 12, являются тонкими. А вот 22 и 33 в данную категорию не входят. То есть получается так, что не все панельные радиаторы отопления из стали можно считать плоскими.

Виды стальных радиаторов отопления

Стальные радиаторы отопления можно поделить на три вида по конструктивным особенностям:

  • панельные;
  • пластинчатые;
  • трубчатые.

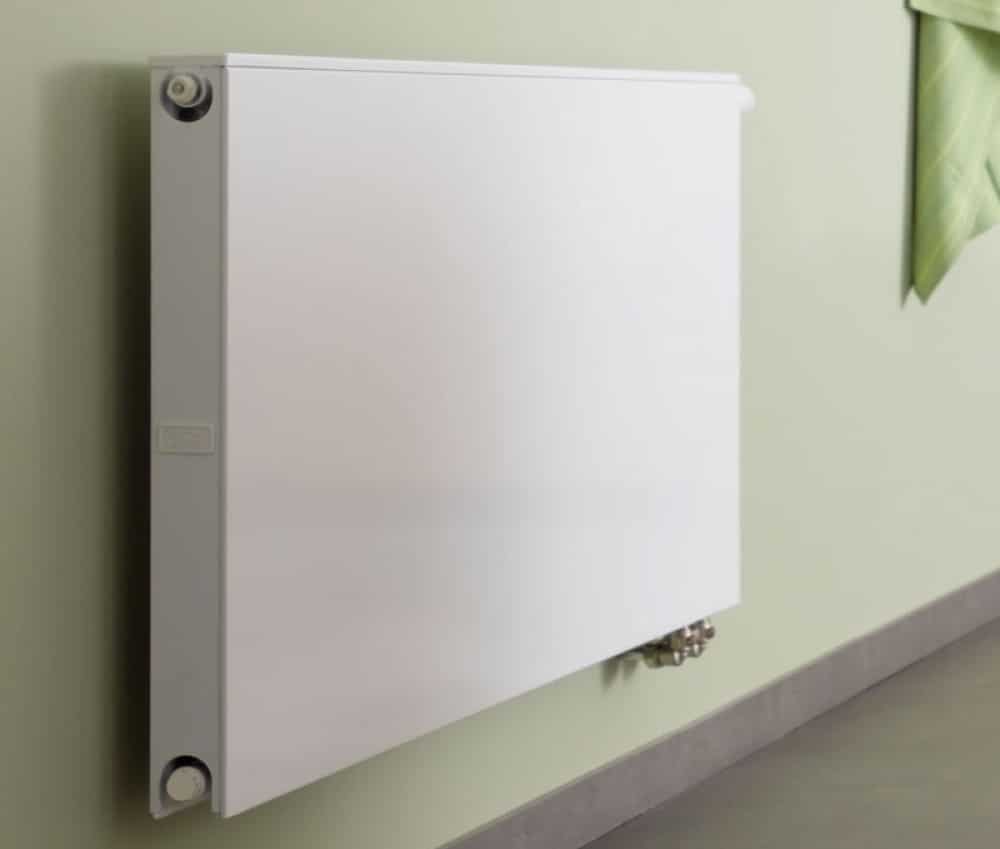

Панельные плоские

Такая батарея представляет собой две стальные пластины, в которых сделаны углубления с плоским дном. При соединении двух пластин, образуются каналы для циркуляции теплоносителя.

Пластины скрепляются методом точечной сварки. В углах прибор имеет отверстия для входящей и выходящей воды. При необходимости на одном из штуцеров устанавливают кран для спуска воздуха.

На трубе, через которую в калорифер поступает теплоноситель, устанавливается кран для регулировки подачи воды.

Эти модели имеют функцию конвекции. Конвекционные рёбра располагаются со стороны, которая крепится к стене. Во время нагрева калорифера эти рёбра также нагреваются. Горячий воздух поднимается вверх, образуя естественную конвекцию, что ускоряет прогрев помещения.

Важно! В некоторых моделях панельных отопительных приборов из стали конвекционные рёбра отсутствуют. В одном радиаторе может размещаться от одной до трёх панелей. В зависимости от их количества, а также от наличия функции конвекции, различают 7 типов панельных калориферов:

В зависимости от их количества, а также от наличия функции конвекции, различают 7 типов панельных калориферов:

В одном радиаторе может размещаться от одной до трёх панелей. В зависимости от их количества, а также от наличия функции конвекции, различают 7 типов панельных калориферов:

  • 10 — имеет одну панель. Не имеет конвектора и облицовки.
  • 11 — имеет одну панель и конвектор.
  • 20 — имеет две панели и воздуховыпускную решётку сверху. Конвектор отсутствует.
  • 21 — двухпанельный калорифер с защитным кожухом и конвектором, присоединённым к одной из панелей.
  • 22 — двухпанельный прибор с защитными кожухами и конвекторами.
  • 30 — трёхпанельный радиатор, прикрытый сверху воздуховыпускной решёткой.
  • 31 — трёхпанельный прибор с защитными кожухами и конвектором.

Фото 1. Внутреннее устройство некоторых типов стальных панельных радиаторов, маленьких и больших.

Трубчатые или секционные

Некоторые трубчатые калориферы похожи на обычные чугунные секционные батареи. Их также называют секционными, так как теплоноситель в них циркулирует по секциям, соединённым в единую конструкцию.

Одна секция такого прибора может иметь от 2 до 6 трубок. Трубчатые отопительные приборы могут иметь любые размеры. Наименьшая высота составляет 0,19 м, а максимальная — 3 метра.

Пластинчатые

Пластинчатые калориферы состоят из большого количества пластин, теплообменника и кожуха.

Теплообменник представляет собой дугообразную трубу. Количество коленей (сгибов) трубы зависит от конкретной модели. Как правило, используют одно или два колена.

Труба нагревается от теплоносителя, а затем отдаёт тепло пластинам. Пластины выполняют роль конвектора, но конвекция, созданная рёбрами панельных приборов отопления значительно сильнее.

Защитный кожух выполняет две функции. Вследствие того, что пластины и труба сильно нагреваются от теплоносителя, они способны обжечь жильцов дома. Температура кожуха не превышает 40 °C. Кроме того, этот кожух играет эстетическую роль. Внешне такие батареи похожи на панельные.

Технические характеристики стальных пластинчатых калориферов таковы, что позволяют им быть частью отопительных систем панельных домов, так как способны выдержать давление до 40 атмосфер.

Внимание! Со временем теплоотдача стальных пластинчатых отопительных устройств уменьшается из-за пыли, оседающей на частях конструкции. Во избежание этого, устройство нужно периодически чистить

Что собой представляют пластинчатые радиаторы отопления?

Из каких частей состоит пластинчатая батарея для отопления.

Пластинчатые батареи отопления – это разновидность конвекторного отопительного оборудования. Для них характерна большая площадь теплообменной части и минимальное количество труб, по которым циркулирует теплоноситель.

Схема работы прибора очень простая:

  • теплоноситель под повышенным давлением прогоняется по тонким трубам нагревательного элемента, отдавая им свою тепловую энергию;
  • температура нанизанных на трубы металлических пластин повышается от разогретых труб за малый промежуток времени;
  • между разогретыми пластинами быстро поднимается температура воздуха;
  • легкий разогретый воздух поднимается вверх под потолок комнаты, вытесняя холодный воздух;
  • холодный воздух опускается к конвектору, где между его пластин повышает свою температуру.

Чтобы поддерживать температуру воздуха в помещении при помощи пластинчатого конвектора, необходимо запомнить особенность устройства. Так как трубы нагревательного прибора отличаются маленьким диаметром, то и количество теплоносителя, который пройдет через них за единицу времени, будет недостаточным для быстрого повышения температуры пластин. Именно потому в отопительной системе, где устанавливается вышеуказанное оборудование, теплоноситель должен циркулировать под большим давлением и отличаться высокой температурой. Это позволит быстро повысить температуру пластин, а следовательно, обеспечить хорошую конвекцию воздуха.

Как повысить эффективность отопительного прибора? Увеличить мощность пластинчатого радиатора поможет металлическая гофра, прикрепленная по принципу защитной панели. Эта гофра увеличивает полезную площадь нагревательного элемента, которая участвует в теплообмене. Именно потому возрастает объем воздуха, который может пройти через конвектор и повысить свою температуру.

Старые пластинчатые радиаторы отопления обогревали помещение за счет естественной циркуляции воздуха. В результате в комнате большой площади наблюдался резкий перепад температур. Вверху всегда было теплее, чем у пола. Решить данную проблему помог встроенный вентилятор. Современные пластинчатые батареи теперь относятся к разряду энергозависимого оборудования (вентилятор работает от электричества). Но в данном случае увеличивается эффективность прибора за счет искусственной циркуляции воздуха.

Из стали.

Разновидности оборудования. Как видно с фото, пластинчатые радиаторы отопления в первую очередь отличаются между собой конструкционными материалами.

Сегодня можно купить такие радиаторы:

  • стальные – пластины и трубы выполнены их стали. Прибор характеризуется повышенной прочностью, он стоек к гидроударам. Однако отличается маленькой скоростью теплообмена;
  • медные – если все детали выполнять из меди, то батарея будет отличаться большой мощностью и

    высокой скоростью теплообмена. Но высокой будет и ее стоимость. Потому на медные трубки чаще всего навешивают пластины с дешевых металлов (стальные);

  • алюминиевые – они недорогие, способны быстро поднять температуру воздуха до нужного уровня, но не отличаются прочностью. Их использовать в контуре централизованного отопления не рекомендуется. Чаще всего алюминиевые трубы заменяются медными, что увеличивает прочность прибора и его стоимость.

Новые и старые радиаторы отопления пластинчатые могут отличаться между собой количеством рабочих

Из алюминия.

контуров и конвекционных панелей. Так, если приборы с одним контуром и одним набором пластин, он обозначается, как прибор 11. Соответственно класс 22 указывает на 2 змеевика и 2 набора пластин. Существует класс 21, где на 2 ряда пластин приходится 1 змеевик.

На фото пластинчатые радиаторы отопления могут быть самых разных размеров. Именно благодаря разнообразию размеров, покупатель может выбрать себе изделие, максимально подходящее под параметры помещения и дизайн интерьера.

Разновидности панельных тонких батарей

Особенности таких приборов, как радиаторы отопительные стальные панельные, заключаются в том, что они сочетают в себе свойства конвектора и батареи. Обычно их выпускают в виде панелей прямоугольной формы разной толщины и габаритов. На фото можно увидеть, как они выглядят.

Конструкция, которую имеют радиаторы стальные отопительные панельные, несложная:

  • основа прибора представляет собой панель, состоящую из двух стальных профилированных пластин, которые по периметру соединяют сварным швом. Внутри методом штамповки формуют из стали вертикально расположенные продолговатые каналы. По ним в процессе обогрева помещения циркулирует горячий теплоноситель;
  • с тыльной стороны к панелям приваривают П-образные ребра, в результате чего обеспечивается более эффективная теплоотдача. Изготавливают данный элемент для конвективного обогрева помещения из холоднокатаной стали, только более тонкой;
  • конструкция одного прибора может состоять из трех вышеописанных панелей. В случае соединения нескольких панелей в единую систему производители прикрывают их, используя боковые кожухи;
  • радиатор отопления стальной панельный может иметь разнообразные габариты. У большинства моделей, представленных на отечественном рынке, высота составляет от 300 до 900 миллиметров, а ширина – от 400 до 3000 миллиметров. Глубина панельного прибора зависит от количества стальных панелей и может достигать 170 миллиметров.
  • с боковым подключением;
  • с нижним подсоединением;
  • с универсальным подключением.

По стоимости самыми дорогими являются модели с нижним вариантом подсоединения, поскольку в них часто встраивают термостат. В том случае, когда в приборе отсутствует встроенный термостат, его подключают при помощи специального термостатического вентиля.

Панельные стальные радиаторы технические характеристики имеют в зависимости от модели:

  • рабочее давление в интервале 6 – 8,5 атмосфер;
  • давление опрессовочное не превышает 13 атмосфер;
  • максимальная температура носителя тепла не больше 110 – 120 °C.

Все производители применяют идентичную классификацию тонких плоских радиаторов отопления.

Предлагаем ознакомиться Рейтинг дровяных котлов для отопления частного дома — топ-10 лучших моделей правила выбора

Речь идет о пяти типах обогревающих приборов:

  1. Тип 10. Самая проста панель (штампованная), без всяких декоративных излишеств. Ее относят к популярным изделиям из серии «максимально плоские панельные радиаторы для отопления»: глубина этой конструкции ― 46 мм. Наибольшей популярностью из этой линейки продукции пользуется модель «Керми».
  2. Тип 11. Для приборов этой разновидности характерно наличие одного слоя конвекционных ребер. Глубину изделия увеличили до 59 мм.
  3. Тип 12. Эту конструкцию несколько усложнили, разделив две плоские панели системой оребрения. Толщина прибора составляет 64 мм.
  4. Тип 22. Здесь применяется еще более сложная схема: кроме двух панелей, присутствуют две системы оребрения, расположенные между плоскостями. Глубина такой батареи ― 102 мм.
  5. Тип 33. Наиболее сложная модель, в состав которой входит три плоскости. Первая пара панелей разделена сразу двумя ребристыми секциями. Еще одну секцию устанавливают между второй и третьей панелью. Из-за повышенной сложности увеличивается и глубина прибора: она достигает 157 мм.

Расчёт радиаторов отопления

В заключение необходимо заострить внимание на вопросе как рассчитать количество радиаторов отопления на комнату или иное помещение. Требуемое количество секций можно определить несколькими способами:

Требуемое количество секций можно определить несколькими способами:

  1. Исходя из площади помещения. Данный метод подходит для помещений с невысокими потолками (в пределах 3 м). Для этого необходимо количество квадратных метров площади комнаты умножить на необходимое количества тепла на метр, по СНиП это 100 ватт. К примеру, на 20 кв.м потребуется 20х100=2000 Вт. Затем требуемое количество тепла делят на теплоотдачу одной секции радиатора, указанную в техническом паспорте. Полученное количество секций отопительного прибора округляют в большую сторону до целого числа.
  2. Отталкиваясь от объёма помещения. Этот метод актуален при расчете радиаторов для комнат с высокими потолками или лестничных клеток и вдобавок точнее вышеуказанного способа. Согласно нормативным документам для обогрева 1 куб. м. воздуха в помещении требуется 41 Вт тепловой мощности. Соответственно, умножив объём помещения на 41 получают необходимое количество тепла, которое затем так же делят на мощность теплоотдачи одной секции и округляют полученное значение до целого числа. Для зданий, оборудованных современными стеклопакетами, требуется меньшая мощность отопления – 34 Вт/куб.м. Следует учитывать, что зачастую производители лукавят и указывают показатели теплоотдачи при максимальной температуре теплоносителя, поэтому при расчёте необходимо отталкиваться от минимальных параметров отопительного прибора.
  3. Более точный расчёт под силу только специалистам, так как при этом учитывается множество параметров, коэффициентов и табличных величин, указываемых в нормативной документации. К ним относятся: количество тепла для помещения в зависимости от его расположения и значения, площадь помещения, коэффициенты остекления и теплоизоляции ограждающих конструкций, коэффициенты, учитывающие количество наружных стен, высоту потолков, тип выше- и нижерасположенных помещений, температуру наружного воздуха в самую холодную неделю и пятидневку и многое другое. Поэтому для получения такого точного теплотехнического расчёта необходимо обратиться в специализирующуюся на данных услугах организацию.

Как видно из материалов этой статьи, выбор радиаторов необходимого размера и тепловой мощности является важным мероприятием для обеспечения комфортного проживания в доме. Если не уделить должного внимания этой процедуре, то впоследствии об уюте в помещении можно забыть.

https://youtube.com/watch?v=AOIodX5L9tQ

Как особенности и нюансы центральной отопительной системы влияют на срок службы радиаторов?

Система центрального отопления

Прежде чем приступить к выбору радиатора для своей квартиры, следует учесть некоторые нюансы центральной отопительной системы. Конечно, достоинств у центрального отопления больше, чем недостатков. Не нужно возиться с выбором и установкой котлов, монтажом дымохода. Стоимость коммунальных услуг легко контролируется с помощью установки счетчика. Но есть и недостатки, которые оказывают влияние на выбор батарей.

  • В составе носителя всегда присутствуют агрессивные вещества, которые негативно влияют на материал труб и батарей. Чаще всего именно коррозия наносит разрушительное действие на внутренний слой радиаторов, сокращая срок эксплуатации. С профилактической целью, некоторые коммунальные службы добавляют в баки с водой лигносульфонатный порошок, что не лучшим образом влияет на эксплуатационный срок радиаторов.
  • В воде, которая идет по трубам для обогрева, часто присутствует мелкий песок, глина, известь. Постепенно этот мелкий мусор протирает металл изнутри. Если внутренний слой шершавый, это значительно быстрее сокращает срок службы.
  • Одним из врагов радиаторов отопления в квартирах являются перепады давления, так называемые гидроудары. Это, конечно, негативно сказывается на состоянии батарей. Воздушные пробки, создаваемые нестабильной работой центральной магистрали, постепенно приводят к растрескиванию и разрыву металла. Но многие современные радиаторы оснащены защитными клапанами, которые позволяют регулировать давление в трубах и бороться, таким образом, с нестабильностью напора.
  • Нестабильность температуры отопительной системы оказывает влияние больше всего на внутреннюю часть батареи. Чугун имеет особенность расширять при нагревании и сжиматься при понижении температуры, что приводит к растрескиванию внутреннего слоя. Поэтому именно такие батареи наиболее уязвимы к перепаду температуры.

Поэтому, выбирая радиатор для отопления квартиры, руководствуйтесь этими моментами и учитывайте работу магистрали и местного ЖКХ.

Стальные радиаторы панельного типа

Особенности таких приборов, как радиаторы отопительные стальные панельные, заключаются в том, что они сочетают в себе свойства конвектора и батареи. Обычно их выпускают в виде панелей прямоугольной формы разной толщины и габаритов. На фото можно увидеть, как они выглядят.

Конструкция, которую имеют радиаторы стальные отопительные панельные, несложная:

  • основа прибора представляет собой панель, состоящую из двух стальных профилированных пластин, которые по периметру соединяют сварным швом. Внутри методом штамповки формуют из стали вертикально расположенные продолговатые каналы. По ним в процессе обогрева помещения циркулирует горячий теплоноситель;
  • с тыльной стороны к панелям приваривают П-образные ребра, в результате чего обеспечивается более эффективная теплоотдача. Изготавливают данный элемент для конвективного обогрева помещения из холоднокатаной стали, только более тонкой;
  • конструкция одного прибора может состоять из трех вышеописанных панелей. В случае соединения нескольких панелей в единую систему производители прикрывают их, используя боковые кожухи;
  • радиатор отопления стальной панельный может иметь разнообразные габариты. У большинства моделей, представленных на отечественном рынке, высота составляет от 300 до 900 миллиметров, а ширина – от 400 до 3000 миллиметров. Глубина панельного прибора зависит от количества стальных панелей и может достигать 170 миллиметров.

Согласно вариантам подключения, панельные радиаторы бывают:

  • с боковым подключением;
  • с нижним подсоединением;
  • с универсальным подключением.

По стоимости самыми дорогими являются модели с нижним вариантом подсоединения, поскольку в них часто встраивают термостат. В том случае, когда в приборе отсутствует встроенный термостат, его подключают при помощи специального термостатического вентиля.

Панельные стальные радиаторы технические характеристики имеют в зависимости от модели:

  • рабочее давление в интервале 6 – 8,5 атмосфер;
  • давление опрессовочное не превышает 13 атмосфер;
  • максимальная температура носителя тепла не больше 110 – 120 °C.

То, что опрессовочное давление имеет низкие показатели, является причиной того, что специалисты в области теплотехники не рекомендуют устанавливать стальные панельные батареи в многоэтажных зданиях.

Алюминиевые радиаторы отопления

К этой группе рассматриваемого изделия относятся несколько разновидностей радиаторов отопления. И, несмотря на то, что они выполнены из одинакового исходного материала, качественные характеристики будут различаться.

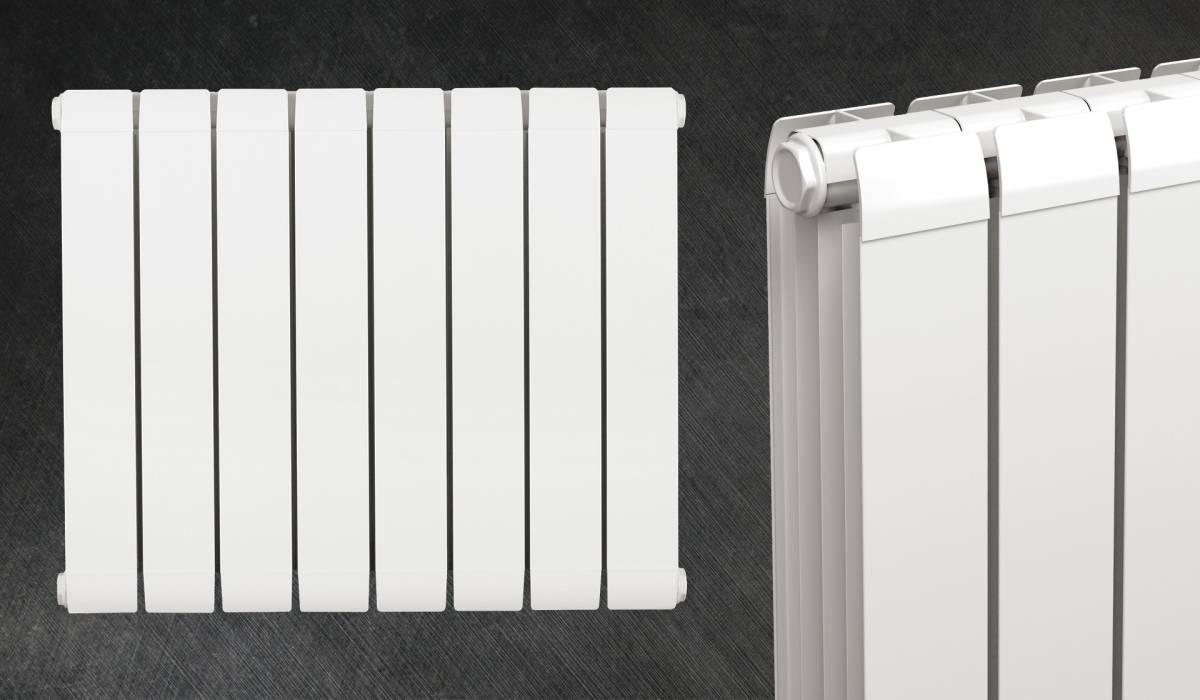

Экструзионные радиаторы

Этот способ изготовления радиаторов отопления считается более дешевым – части батареи, расположенные вертикально, выдавливаются на экструдере. Сам коллектор изготавливают из силумина. Главная особенность экструзионных батарей – уже готовое цельное изделие невозможно изменить, то есть добавлять или убирать секции не получится.

Преимущества экструзионных батарей:

  • отличная теплоотдача – пожалуй, самая высокая среди существующих радиаторов отопления из алюминия;
  • вес рассматриваемых батарей маленький – монтаж можно осуществить самостоятельно, без привлечения помощников;
  • имеется возможность оснащения экструзионных батарей терморегулятором;
  • привлекательный дизайн – такие радиаторы отопления отлично впишутся в любой стиль интерьера.

Недостатки экструзионных батарей:

  • небольшой срок эксплуатации;
  • алюминий подвергается коррозийным процессам;
  • если произойдет гидроудар или будет скачок давления теплоносителя, то экструзионные батареи просто «разорвет».

Литиево-бромидные  радиаторы

Изготавливается такой тип радиаторов отопления методом литья под большим давлением, отличительными характеристиками их являются очень прочные стенки изделия и широкие каналы для теплоносителя (например, горячей воды).

Преимущества литиевых радиаторов:

  • имеют легкий вес;
  • при желании можно добавлять или снимать секции;
  • экономичны, быстро нагревают помещение.

Недостатки литиевых радиаторов:

  • необходимо внимательно выбирать теплоноситель – радиаторы подвержены коррозийному разрушению;
  • между секциями возможно появление протечек;
  • невозможность противостоять гидроударам;
  • срок службы небольшой – около 15 лет.

Классификация типов

Главным критерием разделения на виды является типоразмер, его указывают на маркировке изделия:

  • тип 10. Стандартные панельные модели, не имеющие дополнительных опций, они простые, имеют минимальную глубину – 46 мм;
  • тип 11. Немного толще предыдущего варианта за счет того, что на одну сторону были добавлены конвекционные ребра. Здесь глубина составляет 59 мм;
  • тип 12. Сложное изделие, образованное двумя панелями и оребрением между ними, толщина прибора – 64 мм;
  • тип 22. Две панели, оснащенные двумя системами оребрения, глубина составляет 102 мм;
  • тип 33. Самые толстые панели в 157 мм, это три панели с тремя частями оребрения.


Плоские батареи отопления, тип 33 Секционные и панельные масляные обогреватели могут быть напольными и настенными, здесь в качестве теплоносителя используется минеральное масло. Жидкость остывает дольше, чем вода, что усиливает эксплуатационные преимущества модели. Плоские радиаторы масляного типа обладают следующими достоинствами:

  • простой монтаж, который можно выполнить своими силами;
  • малый собственный вес, расширяющий возможности применения на любых стенах;
  • лояльные расценки и широкий ассортимент технических решений, габаритов;
  • низкотемпературный режим использования, исключающий ожоги;
  • устройство не сушит воздух, обеспечивает здоровый микроклимат;
  • умеренное энергопотребление.

В настенных плоских конвекторах внутри присутствует нагревательный элемент, он направляет тепловую энергию к металлическим пластинам. Нагретый воздух попадает в помещение через щели, предусмотренные в верхнем сегменте кожуха. Принцип конвекции воздушных потоков обеспечивает быстрое и равномерное прогревание помещения. Такие универсальные приборы часто используют в загородных коттеджах с круглогодичным проживанием.

Подключение батареи может быть боковым и нижним: буква «К» на маркировке для первого варианта, «Кv» – для второго.

Терминология

Основными параметрами выбора являются ширина и высота радиатора

В документации, рассматривающей размеры отопительных радиаторов, часто говорится о межцентровом расстоянии. Данный параметр обозначает длину промежутка от центральной точки одного соединительного отверстия до аналогичного места другого. Иногда эту величину называют межосевым или межниппельным расстоянием. Если трубопроводы, запитывающие радиатор, находятся в рабочей кондиции и менять их не планируется, приобретаемый новый обогреватель должен иметь такой же межцентровой показатель, как у старого, чтобы не пришлось вносить изменения в подводку. Иногда названия моделей – как российского, так и зарубежного производства – содержат трехзначные цифры. Они обозначают данный параметр в миллиметрах (к примеру, Modern 500).

Линейные габариты включают в себя:

  • монтажную высоту радиатора – ее нужно подбирать так, чтобы обеспечить нужные дистанции до подоконника и пола;
  • глубину;
  • ширину – для моделей с секционной конструкцией она, как и предыдущий параметр, также относится к размерам элементов, но если глубина радиатора и отдельных его секций одинакова, для вычисления общей ширины нужно перемножить показатель отдельной единицы на их число и прибавить приблизительно 1-2 см, приходящиеся на герметизирующие прокладки.

Стальные панельные радиаторы отопления: что это?

Одной из разновидностей радиаторов отопления являются панельные приборы.

Устройство

Для изготовления панельного радиатора используется, как правило, тонкая сталь, листы которой помещаются под молот формовочного пресса — он создаёт в них множество канальцев для протекания теплоносителя.

Фото 1. Стальной панельный радиатор отопления. Внутри прибора находится множество канальцев для протекания теплоносителя.

Потом два таких листа скрепляются воедино, образуя внутри себя длинную зигзагообразную линию для циркуляции горячей воды.

Важно! Радиатор может состоять из нескольких подобных сцепленных листов — от их числа зависит мощность

Технические характеристики

Эффективность работы устройства зависит от числа панелей и наличия конвекторов на них. Конвекторы же необходимы для увеличения интенсивности теплоотдачи от нагретого горячей водой металла в помещение. Кроме того, некоторые типы батарей могут закрываться кожухом, который тоже улучшает теплоотдачу, но затрудняет отчистку. Для удобности различения множества вариаций конвекторов их принято обозначать двузначными числами: первое — количество водопроводящих панелей, второе — количество конвекторов.

Выделяют:

  • 10-тип. Одна отопительная панель без конвекторов и кожуха.
  • 11-тип. В этой модели просто добавляется конвектор.
  • 20-тип. Две водопроводящих пластины без П-образного конвектора.
  • 21-тип. Внутри устанавливается один конвектор и все это помещается в кожух.
  • 22-тип. Та же конструкция, отличие только в количестве конвекторов внутри — их два.

Кроме этих, существует ещё типы 30 и 33: они ничем не отличаются по устройству, но большее число деталей заметно увеличивает их мощность и эффективность работы.

Внимание! Радиаторы типа 30 и 33 из-за своей мощности и конвекции собирают очень много пыли, а также их, как правило, нецелесообразно монтировать в малых помещениях, поэтому при самостоятельном создании системы отопления лучше выбирать тип 22

Особенности

К техническим, экономическим и конструкционным особенностям панельных радиаторов относится:

  • Низкая стоимость в сравнении с биметаллическими.
  • Лёгкость всей конструкции, обеспечивающаяся за счёт применения тонких листов стали.
  • Функциональность: возможно монтировать в квартире, доме, гараже, и даже на балконе, веранде или мансарде.

Плюсы и минусы

Преимущества:

  • Именно эта отопительная система быстрее прочих конкурентов по нише передаёт тепло воздуху в помещении, то есть проявляет самую высокую теплопроводность.
  • Очень простая и быстрая установка. Из всех отопительных решений монтаж легче только у комнатного костра.
  • Горячая вода циркулирует по очень узким каналам, поэтому передача тепла от неё к металлу происходит быстро, а самого теплоносителя — воды — требуется для этого весьма мало. Благодаря такой конструкционной особенности прогреть остывшую воду можно очень быстро, что обеспечивает и третье преимущество.
  • Энергоэффективность: приборы, которые требуются для работы радиатора (насос и нагревательный котёл) — не станут перерасходовать электроэнергию на циркуляцию и нагревание воды, поскольку для работы устройства нужно намного меньше жидкости, чем для биметаллических и чугунных батарей.

Листовая сталь обеспечивает лёгкость и экологичность радиаторов, благодаря чему достигается удобство транспортировки и широта горизонтов применения: от частных домов до детских садов.

Недостатки:

  • Если хотя бы несколько раз слить воду из радиатора, допустив тем самым попадание воздуха внутрь, то велик шанс того, что в нём начнутся коррозийные процессы. Для нормальной и продолжительной работы устройства требуется постоянно поддерживать циркуляцию воды, а соответственно — держать насос всегда работающим.
  • Хорошая теплопроводность — палка о двух концах. Малое количество воды в каналах системы и наличие насоса обеспечивает быструю смену остывших потоков воды горячими. Но если отключить насос, тонкая сталь радиатора очень быстро остынет и воздух в доме — тоже.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
