Кнопки для вызова
Кнопка вызова персонала, помощи – не замена, а дополнение пандусов. Ставят кнопки в условиях ограниченных площадей, невозможности монтажа стационарного подъемника, пандуса.
Кнопки монтируют согласно установленным требованиям:
- высота монтажа 85-100 см от поверхности грунта, крыльца;
- расстояние от первой преграды, ступени 40 см;
- кнопку ставят так, чтобы персонал мог видеть инвалида, нуждающегося в помощи;
- кнопку оснащают защитным кожухом;
- конструкцию дополняют пиктограммой «Инвалид», ремонтируют по мере износа, в случае актов вандализма;
- рабочее напряжение на кнопку не более 220 В.
Пользуются кнопкой вызова инвалиды, люди, которым нужна помощь. При нажатии на кнопку внутри строения раздается сигнал, на который выходит сотрудник, помогает инвалиду подняться, принимает заказ на продукты и т.д.
Кнопки для вызова должны быть в местах, где отсутствуют пандусы
2.2. ШАБЛОНЫ ТАКТИЛЬНЫХ ПЛИТ
2.2.1. ШАБЛОНЫ ПЛИТ С ТАКТИЛЬНОЙ ПОВЕРХНОСТЬЮ ДЛЯ ПРИМЕНЕНИЯ НА ПЕШЕХОДНЫХ ПЕРЕХОДАХ
| Модуль | Сторона квадрата | Шаг | |
| А | Б | ||
| 1 | 450 | 64 | 33 |
| 2 | 400 | 66,8 | 33 |
| Допуск ± 2 |
Примечания: 1. Цвет — красный для регулируемых переходов;
желто-бурый или другой контрастный цвет (кроме красного) для регулируемых переходов
2. Размеры даны в мм.
3. Материалы — пригодные для изготовления плит для мощения пешеходных путей (бетон, керамика и т.п.).
2.2.2. рисунок тактильной поверхности
(МОДУЛИ 1 и 2)
Примечание: Размеры даны в мм.
2.2.3. НАПРАВЛЕНИЕ РЕЛЬЕФА НА ТАКТИЛЬНЫХ ПЛИТАХ ТОБРАЗНОГО ПЕРЕКРЕСТКА НА ОТКРЫТОМ ПРОСТРАНСТВЕ
Примечание: Размеры даны в мм.
Горизонтальные площадки и бортики
Наклонные поверхности дополнительно оснащают ровными площадками:
- Их располагают в самом начале и в конце подъема. Минимальные размеры площадок 150х150 см.
- Также горизонтальные площадки обустраивают на пандусах, длина которых превышает 900 см. Такой спуск разбивают на несколько частей (2-3) и каждую дополняют площадкой.
- Площадки закладывают в проект, если подъемная дорожка сделана с изгибами, винтовыми поворотами. Любое изменение направления обязательно дополняется ровной плоскостью для разворота коляски.
Бортики делают по краям дорожки, высота бортиков от 5 см
Горизонтальные площадки и бортики оборудуют для удобства и безопасности
Требование к рампам с уклоном
Данная конструкция предназначается для быстрого и комфортного передвижения с одного поверхностного уровня на другой маломобильных граждан, пользующихся инвалидными колясками. Поэтому требования к пандусам всегда должны быть повышенными.
Устройство площадок
Практически все виды пандусов имеют верхние входные и нижние, а при особой необходимости — промежуточные переходные площадки. Их габариты, согласно СП 59.13330 от 2012 г., должны обладать такими показателями:
- Средняя ширина в пределах 1.85 м.
- Глубина верхней площадки при открывающихся дверях внутрь здания — 1.4 м, при наружном открытии — 1.5 м.
- Ширина площадки в точке разворота коляски — 2.2 м.
Чтобы исключить обледенение открытой рампы, ее поверхность обычно покрывается противоскользящим покрытием или устраивается электрический подогрев дорожки.
По ширине промежуточные площадки должны совпадать с примыкающими к ним подъемными дорожками. При этом рекомендуемые размеры по ГОСТ будут следующие:
- На прямом участке размер площадки составляет 1.4 х 0.9 м.
- На повороте под 90 град. при ширине дорожки 0,9 м габариты площадки должны быть 1,4 х 1,4 м.
- Рекомендованный размер для разворота промежуточной площадки — 1,5 х 1,8 м.
Элементы ограждения
Крепеж, выбор высоты и основной тип ограждающей конструкции должны соответствовать требованиям, которые достаточно подробно описаны в ГОСТ Р 51261−99. При этом ограждения должны устанавливаться со всех сторон наклонных рамп и площадок, к которым не примыкают вплотную стены здания.
Сами ограждения могут быть с двумя разными по высоте поручнями и отвечать следующим требованиям:
- Поручни должны быть с круглым поперечным сечением и иметь диаметр 40−50 мм. Материал изготовления — металл. Крепятся по обеим сторонам наклонной рампы.
- На ограждение рекомендуется устанавливать два поручня: один на высоте примерно 700 мм, второй в пределах 850−920 мм от пандуса.
- Расстояние поручня от гладкой стены должно быть не меньше 45 мм, а между шершавой стеной и поручнем — минимум 60 мм.
- Поручень для детей рекомендуется крепить не выше 500 мм от рампы.
- Концы поручней должны закругляться.
- Начало рампы для инвалидов, а также ее конец обозначаются специальными яркими полосами.
Съезды с тротуаров
Людям, у которых ограничено свободное передвижение, некоторые вещи могут быть недоступны, особенно если это касается преодоления высоких препятствий на коляске. И если для прохода в некоторые здания могут устанавливаться наклонные конструкции, позволяющие свободно проехать коляской по лестнице на входную площадку, то на многих пешеходных переходах все выглядит печально.
Известно, что тротуарная поверхность всегда на 100—150 мм выше дорожного покрытия. Это, естественно, создает большие трудности для человека, который передвигается в инвалидной коляске. Без посторонней помощи он практически не сможет самостоятельно преодолеть эту высоту.
Поэтому на дорожных перекрестках для съезда с тротуаров должны оборудоваться небольшие пандусы, которые соответствуют следующим требованиям:
- Ширина наклонной поверхности для двухстороннего проезда должна составлять 1,8 м.
- Максимальный уклон в пределах 5−10%.
- Иногда дорожки для пешеходов и съезды с тротуаров могут оборудоваться небольшими бортиками высотой около 50 мм.
Рампа своими руками
Предварительное изготовление и последующий монтаж пандусов должны осуществлять специализированные службы ЖКХ после подачи заявления гражданами определенного многоквартирного дома или лицом, заручившимся их подписями. Но часто ожидание положительного результата от соответствующих служб может затянуться на неопределенное время.
Кроме этого, даже после получения положительного ответа установка пандуса может затянуться еще на несколько месяцев. Непосредственно такая ситуация иногда вынуждает родственников людей, которые ограничены в самостоятельном передвижении, устанавливать наклонные рампы своими руками.
Но в этом случае, если конструкция рассчитывалась самостоятельно и изготовлена некачественно, инвалида могут ожидать определенные неприятности в виде трудного подъема по рампе или даже риски падения. Поэтому на первое место должны выходить знания строительного дела и соблюдение требований, которые предъявляются к конструкциям пандусов.
Перила (ограждения)
Не на всех пандусах для колясок устанавливаются ограждения в виде перил. Но если высота подъема сооружения превышает 15 см, и при этом длина пролета больше 1,8 м, то перила устанавливаются однозначно. Их обычно монтируют с двух сторон дорожки, причем длина ограждения должна быть длиннее пролета на 30 см, это с каждого конца. Сама оградительная конструкция изготавливается из металла, причем диаметр труб под поручни должен быть в пределах 30-50 мм.
Что касается высоты поручней (ограждения), то для взрослых инвалидов устанавливается два уровня: 60 и 80 см. Для детей данный показатель – 50 см. Обязательно в нижней части пролета монтируется ограждение в виде бордюра или бортика. Его назначение – противостоять движению вниз задом коляски, если инвалид не смог справиться с подъемом. Высота бортика – 5 см.
Разновидности пандуса
Есть ряд конструкций, которые соответствуют требованиям ГОСТа, и при этом имеют разные возможности, дизайн и особенности.

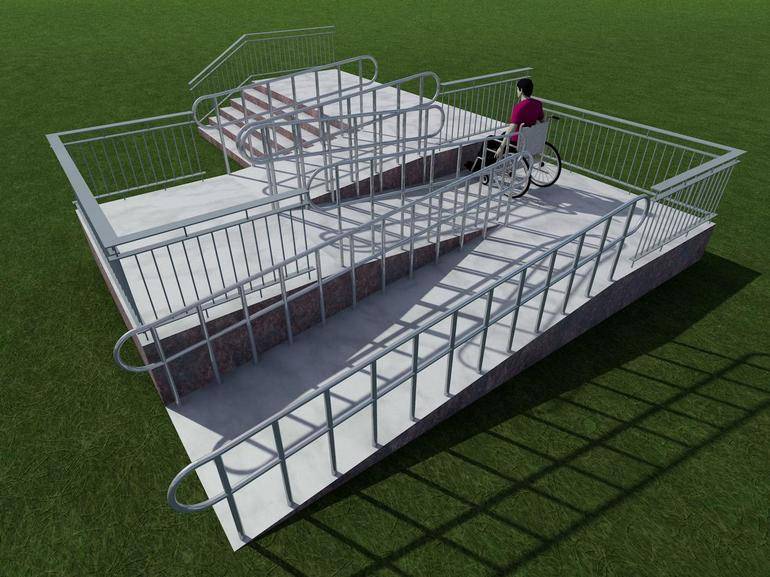

Стационарный пандус
Подъемные конструкции стационарного типа делают возле входов в общественные здания, частные дома и подъезды. Для их изготовления могут использовать бетон или металл. Также такого рода поверхности обычно устанавливают на длительный период времени, поэтому отделывают его соответственно интерьеру помещения, благодаря чему стационарные пандусы отлично вписываются в общий вид здания.
Откидной пандус
Устройство пандуса для инвалидов откидного типа отличается своей высокой функциональностью и удобством в эксплуатации.
Они предусмотрены для использования в зданиях, где мало места.
Конструкция предусматривает содержание подъемной дорожки в сложенном виде, благодаря чему она не занимает много места и не мешает передвижению толпы. Но когда человеку на инвалидной коляске необходимо воспользоваться пандусом, он может с легкостью его опустить и выехать.
Ролл пандус
Конструкции в виде роллов состоят из секций, которые легко скручиваются, образовывая рулоны. Это позволяет хранить их так, чтобы они не занимали много места, и при надобности человеку будет не трудно их открыть для использования.
Раздвижной пандус
Для того, чтобы обеспечить комфортное перемещение для людей с особыми потребностями в подъездах, лучше всего применять подъемные конструкции складного типа.
Раздвижные пандусы в сложенном виде занимают мало места, но довольно удобны, если их разложить. Делать это очень просто, благодаря чему инвалид сможет проложить перед собой подъемную дорожку без посторонней помощи. К тому же, конструкции раздвижного типа подойдут как для инвалидной, так и для детской коляски.
Телескопический пандус
Устройство телескопического типа также занимает минимум места, поскольку хранится в сложенном виде. Однако увеличивается он посредством раздвижения горизонтальных частей которые затем становятся длинной дорожкой для подъема кресла-коляски.
Рамп пандус
Рампы – это небольшие платформы, которые устанавливаются под необходимым углом наклона возле бордюров и других небольших барьеров.
Пандусы для инвалидов: нормы. Уклон пандуса для инвалидов
Количество инвалидов-колясочников, на первый взгляд, не является большим, поскольку они встречаются на улицах наших городов не столь часто. Однако реальное количество людей с ограниченными возможностями намного выше.
Иллюстрацией реальной доли инвалидов служит любая парковка, на которой выделены места для данной категории водителей. Нормы, регулирующие количество таких мест, основаны на статистике, утверждающей, что каждый десятый гражданин имеет ограниченные возможности. Около 30 % из них передвигаются на колясках.
Причиной того, что такие инвалиды редко встречаются на улицах, служит отсталость инфраструктуры, которая не позволяет колясочникам самостоятельно передвигаться по нашим улицам. Для адаптации входных групп под нужды людей с ограниченными возможностями предусматриваются наличие специальных пандусов.
Законодательное регулирование проблемы.
Основы регулирования защиты прав инвалидов заложены в ст. 7 Конституции, провозглашающей социальный характер нашего государства. Вторая часть данной нормы устанавливает обязательность государственной поддержки инвалидов.
Данные положения получили свое развитие в ФЗ «О социальной защите инвалидов в РФ» (№181-ФЗ от 24.11.1995 г.). Статьей 15 этого документа предусмотрена обязанность властей и организаций обеспечивать возможность таких граждан самостоятельно использовать объекты инфраструктуры, включая вход и выход из них. В целях исполнения данной нормы различные министерства и ведомства издали приказы об обеспечении доступа на свои объекты инвалидов-колясочников.
Особенности конструкции пандусов для инвалидов.
Технические требования к пандусам для входных групп в здания содержатся в разделе 5.2. свода правил СП 59.13330.2012. Данный документ устанавливает максимальный уклон подъема каждого марша этого сооружения на уровне 5 %. При этом каждый марш не должен находиться выше 80 см от своего основания.
В случаях, когда перепад высот составляет не более 20 см, правила допускают максимальный уклон пандуса в пределах 10 %.
Если высота входной группы составляет более 3-х метров, она оборудуется лифтом, либо платформой с электрическим приводом.
В исключительных ситуациях, когда пространство не позволяет осуществить пристройку пандуса, допускается применение винтовой конструкции. Минимальная ширина такого сооружения при полном повороте не должна быть менее 2-х метров.
Ширина пандуса должна составлять от 1,5 метров при одностороннем движении и от 1,8 метра при наличии встречных потоков.
Для предотвращения падения колясок по краям маршей должны быть смонтированы вертикальные отбойники. Минимальная высота этих элементов составляет 5 см.
В тех случаях, когда входная группа расположена на высоте от 45 см., обязательно наличие боковых ограждений, оборудованных поручнями. Высота поручней должна находится в пределах от 85 до 92 см. Необходимым элементом является дополнительный поручень, располагаемый на высоте 70 см.
Важной составной частью программы возвращения инвалидов-колясочников к полноценной жизни служит их социальная адаптация. Наличие таких базовых элементов инфраструктуры как пандусы позволяет этой категории граждан переставать ощущать себя изгоями
Пандусы для инвалидов: нормы Пандусы для инвалидов: нормы. Уклон пандуса для инвалидов – статья подготовлена специалистами
Калькулятор расчета пандуса
Расчет уклона пандуса
Угол наклона – одна из самых главных проблем при сдаче пандуса заказчику. Данную величину необходимо заранее, а главное правильно рассчитать. В калькуляторе Вы можете рассчитать угол наклона пандуса для конкретного объекта.
При высоте марша до 80 см – мах угол 2,86 ° При высоте марша до 20 см – мах угол 5,71 ° Для временных конструкций при высоте марша до 80 см – мах угол 4,76 °
Инструкция:
Введите параметры будущего пандуса, исходя из данных объекта. Параметры необходимо вводить в метрах. Нажмите кнопку «рассчитать». Угол наклона пандуса рассчитывается в градусах, а длина наклонной площадки в метрах. Также Вы получите рекомендации относительно параметров, которые у Вас получились.
Основным действующим нормативным документом для определения уклона пандуса и его длины в РФ является СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения»
Заказать пандус-конструктор
Пандус стационарный с резиновым покрытием и поручнями из стали AISI 304
Размеры : ширина пандуса 900мм, разворотная площадка 2100Х1500мм, регулируемая высота Материал каркаса : сталь с порошковой покраской Покрытие пандуса : противоскользящий настил Опорные поручни : Нержавеющая сталь AISI 304 Цена пандус-конструктора от: 19540 руб. пог. м
Пандус стационарный с алюминиевым покрытием и поручнями из стали AISI 304
Размеры : ширина пандуса 900мм, разворотная площадка 2100Х1500мм, регулируемая высота0- Материал каркаса : сталь с порошковой покраской Покрытие пандуса : алюминиевый настил Опорные поручни : Нержавеющая сталь AISI 304 Цена пандус-конструктора от: 17790 руб. пог. м
Пандус стационарный сс резиновым покрытием и поручнями из стали
Размеры : ширина пандуса 900мм, разворотная площадка 2100Х1500мм, регулируемая высота Материал каркаса : сталь с порошковой покраской Покрытие пандуса : противоскользящий настил Опорные поручни : с порошковой покраской Цена пандус-конструктора от: 15670 руб. пог. м
Пандус стационарный с алюминиевым покрытием и поручнями из стали
Размеры : ширина пандуса 900мм, разворотная площадка 2100Х1500мм, регулируемая высота- Материал каркаса : сталь с порошковой покраской Покрытие пандуса : алюминиевый настил Опорные поручни : с порошковой покраской Цена пандус-конструктора от: 13062 руб. пог. м
Допустимые значения угла наклона пандуса
- Допустимый угол уклона пандуса должен быть не круче 1:20 = 5%, а максимальная высота одного подъема (марша) пандуса не должна превышать 0,8 м.
- При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 = 10%
- На временных сооружениях или объектах временной инфраструктуры допускается максимальный уклон пандуса 1:12 = 8% при условии, что подъем по вертикали между площадками не превышает 0,5 м, а длина пандуса между площадками — не более 6,0 м.
- Пандусы при перепаде высот более 3,0 м и расчетной длиной более 36 м следует заменять лифтами, подъемными платформами и т.п
- В соответствии с приказом Минстроя России №750/пр от 21 октября 2015 г. «Об утверждении изменений №1 к СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» «При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%)».
Что обозначают цифры
1:20 = 5% т.е. при перепаде высот 1 м, длина пандуса должна быть 20 м, при высоте 0,5 м — 10 м. Угол уклона пандуса будет равен 2,9 градусам.
1:12 = 8% — т.е. при перепаде высоты в 1 м, длина пандуса должна быть 12 м, при высоте 0,5 м — длина пандуса должна быть не менее 6 метров и т.д. Угол уклона пандуса будет равен 4,8 градусам.
1:10 = 10% — т.е. при перепаде высот в 1 м, длина пандуса должна быть 10 м, при высоте 0,5 м — длина пандуса должна быть 5 м и т.д. В этом случае угол уклона пандуса будет соответствовать 5,7 градусам.
Чтобы получить пандус, соответствующим всем требованиям, достаточно обратиться к профессионалам!
Калькулятор расчета пандуса Угол наклона – одна из самых главных проблем при сдаче пандуса заказчику. Данную величину необходимо заранее, а главное правильно рассчитать. В калькуляторе Вы можете рассчитать угол наклона пандуса для конкретного объекта.
Как установить пандус бесплатно
Самостоятельно устанавливать пандус нельзя. Монтаж изделия должен осуществляться с соблюдением требований различных технических регламентов. Кроме того, нужно иметь разрешительные документы на само изделие и установку от руководителя организации, отвечающего за обеспечение обслуживания данного подъезда.
В 2013 г. были внесены поправки в Жилищный кодекс, согласно которым теперь нет необходимости получать согласие 2/3 жильцов на установку пандусов в многоквартирных домах.

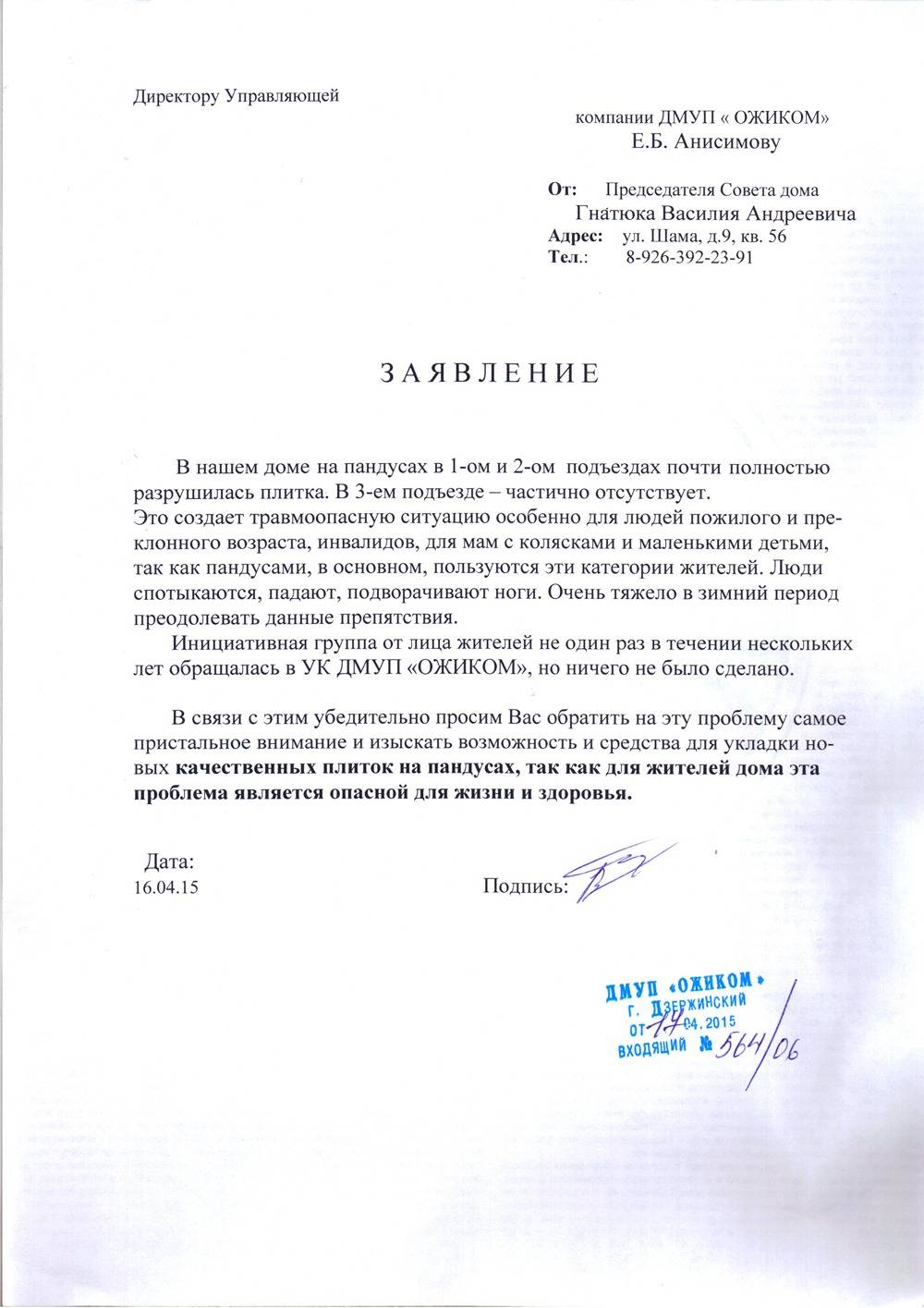

Подача и образец заявления на установку
Чтобы бесплатно установить пандус в подъезде, нужно написать заявление в ЖЭК или управляющую компанию. По жилищному законодательству вопросы содержания и эксплуатации крыльца подъезда относятся к ведению жилищно-эксплуатационных управлений и ТСЖ.
Заявление нужно написать на имя начальника организации в 2 экземплярах.
Документ должен содержать:
- просьбу установить пандус (подъезд, лестница);
- информацию о модели пандуса (стационарный, откидной).
Отправить заявление можно заказным письмом с уведомлением или вручить лично. По закону заявление рассматривается в коммунальной организации в течение 30 дней, после чего выносится решение.
Подача и образец жалобы
Отказать в установке могут по причине узких лестничных пролетов (менее 2,5 м). Однако в этом случае возможна установка откидного пандуса. Если согласие не получено, то следует писать заявление о нарушении прав ответственным лицом в надзорные и правозащитные органы и организации:
- жилищную инспекцию;
- общество по защите прав потребителей;
- прокуратуру района;
- органы местного самоуправления.
К жалобе следует приложить исходное обращение, бумагу с отказом. Обжаловать действия или бездействия должностных лиц можно в суде. В случае, если решение суда не устраивает, можно подать апелляционную жалобу в течение месяца со дня принятия решения суда.
Подача документов онлайн
Подать заявление онлайн в ЖКХ можно через портал Госуслуги, если такая опция доступна в регионе заявителя. На сайте принимаются и рассматриваются не только просьбы граждан, но и жалобы. Для этого нужно зарегистрироваться на портале.
Адвокат-Сервис правовая помощь

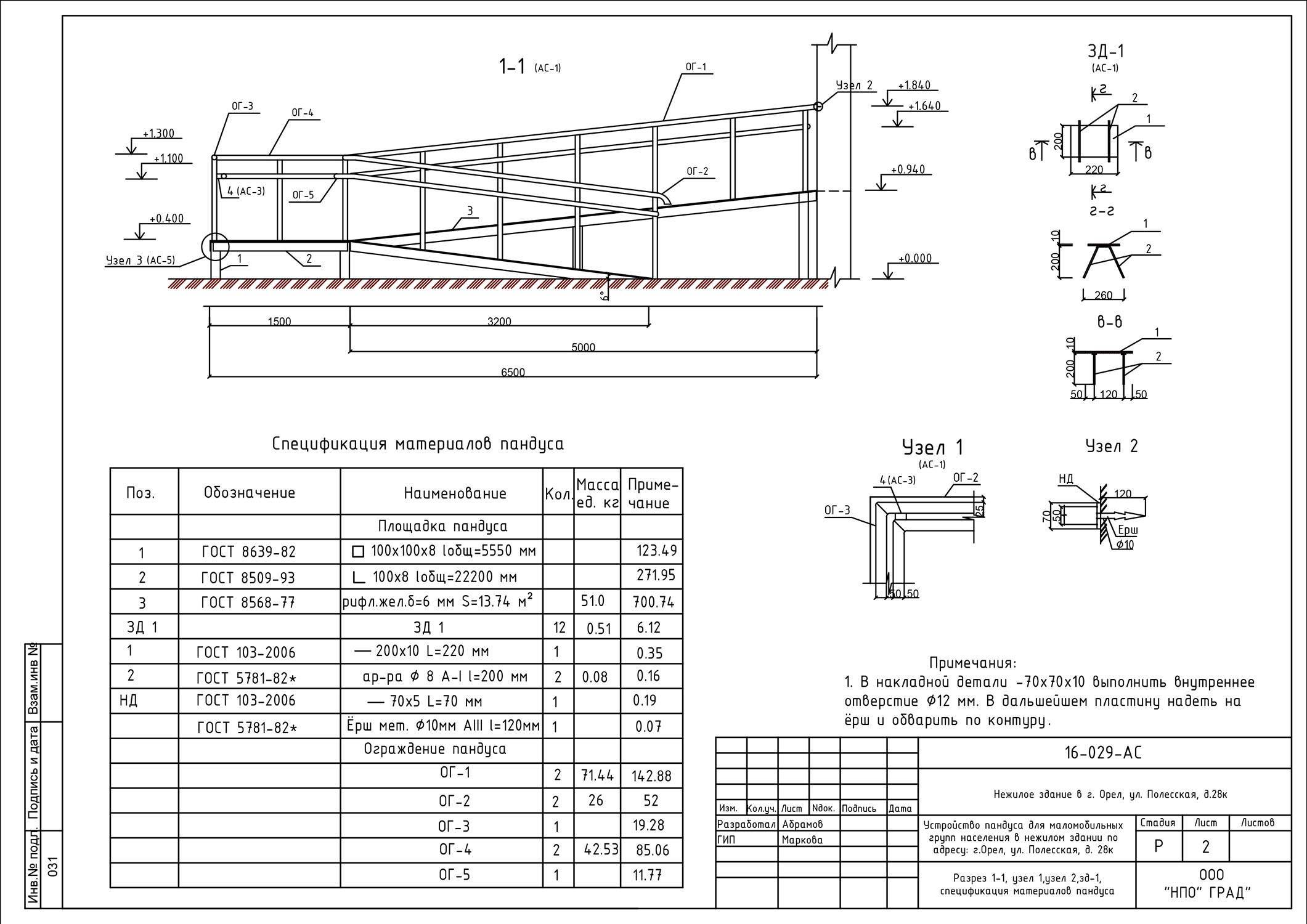

Размеры ограждения пандуса для инвалидов
Широкий, двухполосный пандус может оборудоваться центральным разделительным поручнем. Промежуточные площадки при большой длине одного пролета должны позволять въезд всей длины коляски. Горизонтальная площадка при двухпролетном варианте должна позволять разворот коляски (ширина — не менее 1,8 м, длина — более 1,5 м). Поручни для инвалидов устанавливаются обязательно при высоте подъема более 20 см и длине пролета более 1,6 м. Высота перил выбирается 60 и 80 см, а для детей-инвалидов — 50 см. Ширина перила выбирается в пределах 4-5 см. Край дорожки для исключения проваливания колеса оборудуется бортиком высотой порядка 5-8 см. Пандус для инвалидов является обязательным элементом всех общественных сооружений.
Требования к пандусам для инвалидов
Покрытия поверхностей Покрытия поверхностей пандусов и поворотных площадок необходимо выполнять из материалов, препятствующих скольжению. Недопустимо наличие швов, порожков, материалов покрытия с крупной структурой, препятствующих подъему и спуску.
Уклон пандуса для инвалидов, при его правильном выборе и конструктивном решении обеспечивает естественный сход осадков. При выполнении отделки требуется сохранить нормируемую ширину пандуса для инвалидов колясочников.
Корректные размеры пандусов для инвалидов, а также требования гост
Рельеф просечек должен обеспечивать надежное сцепление колес с плоскостью, но не препятствовать перемещению. Лист крепится к несущим элементам (балкам, выполняемым из швеллера или тавра, опорам) прочным сварным швом.
На стыках покрытий скатов и площадок из просечного листа недопустимы острые края и перепады. В местах стыков листов монтируют защитные полосы. При этом, ширина пандуса для инвалидов колясочников рассчитывается без допусков на отделочные материалы.
Размеры пандуса для инвалидов по госту
- ролл-пандусы,
- раздвижные телескопические,
- рампы для преодоления порогов.
Ролл пандусы Ролл пандус скручивается, подобно обычному коврику, который можно увидеть в любой гостиной.
Пандус для инвалидов
- Необходимо предусмотреть демпферные устройства для устранения шума при передвижении коляски и других средств.
- В общественных сооружениях конструкция должна рассчитываться на возможность перемещения всех возможных типов инвалидных колясок.
- Обеспечение оптимального наклона Расчет угла наклона пандуса. Угол наклона площадки нормируется, исходя из возможности свободного подъема на стандартной коляске и безопасного спуска (без излишнего разгона).
В соответствии с ГОСТ уклон дорожки не должен превышать 5 %, т. е. угол наклона выбирается не более 2,9-3 градуса. При установке конструкции необходимо соблюдать следующее условие: высота подъема должна составлять не более 0,8 м.
Другими словами, при высоком пролете через каждые 80 см подъема должны предусматриваться промежуточные горизонтальные площадки.
Пандус для инвалидов: размеры по госту
Стык образуемый полозьями скатов с переходными площадками выполняется без порогов и зазоров, препятствующих перемещению, а перила обеспечивать условия наличия удобной опоры при подъеме. Он жестко крепится к стене анкерными соединениями, рассчитанными на нагрузку в два раза превышающую вес инвалида в коляске. Простота монтажа позволяет закрепить без нарушения существующей отделки лестниц. Долговечность и удобство Прочность и долговечность зависит от надежности конструкции откидывания. Для облегчения веса и простоты откидывания полозья могут быть выполнены из алюминиевого профиля или из дерева. Расстояние между полозьями — не менее 78см (в осях). Выполненные таким образом скаты не требуют дополнительной отделки, кроме покраски. Покраску следует выполнять с учетом цветовых решений помещения, в котором он устанавливается.
Адвокат-Сервис правовая помощь Адвокат-Сервис правовая помощь Размеры ограждения пандуса для инвалидов Широкий, двухполосный пандус может оборудоваться центральным разделительным поручнем. Промежуточные площадки при
Нормативный расчет уклона пандуса для инвалидов
Одним из главных принципов Конвенции ООН о правах инвалидов является включение в общественную жизнь людей с ограниченными возможностями, что подразумевает обеспечение равных возможностей и доступности. На привычном бытовом уровне это организация одинаковой свободы перемещения как для обычных здоровых людей, так и маломобильных.
Самый простой пример – устройство пандусов и подъездов для людей, передвигающихся в коляске. Нормы уклона пандуса для инвалидов должны строго выполняться.
Разновидности сооружений
Пандус – наклонная плоскость, обеспечивающая вертикальное перемещение маломобильных людей. По понятным причинам уклон плоскости невелик, соответственно, протяженность этого заменителя лестницы довольно велика.
Различают 2 вида конструкций для такого рода перемещения – съемные и несъемные.
- Несъемные – конструкции, каким-то образом зафиксированные на одном месте. В свою очередь, они разделяются на 2 группы:
- стационарные – уже довольно привычные в городах варианты, которые обустраиваются при входе в дом, спуске в метрополитен или в подземный переход и тому подобное. Стационарные не меняют своего положения и формы,
- откидные – размещаются в жилых зданиях, где нет возможности соорудить другой вариант.
- Съемные – устанавливаются временно, но зато практически в любом месте. После окончания эксплуатации изделия хранят на складе или в подсобном помещении. Несущая нагрузка съемных моделей всегда меньше чем стационарных. Различают несколько групп:
- телескопические – конструкция раздвигается, длина зависит от количества выдвинутых секций,
- рампа – очень короткий вариант с довольно большим уклоном. Его назначение – помочь инвалиду преодолеть бордюр, порог и так далее. Изделие компактное и легко транспортируется,
- ролл-пандус – собирается из съемных секций, размер регулируется. Производится из авиационного алюминия, а поэтому отличается и легкостью, и высокой несущей способностью.
Все такого рода изделия изготавливаются исходя из принятых норм и максимально допустимых величин никогда не превышают.
Новые нормы уклона пандуса для инвалидов
Безопасность передвижения для маломобильной группы населения контролирует ГОСТ, СНиП и СП 59.13330-2012. Рассчитывают габариты сооружения исходя из этих правил. Нормативными параметрами служат:
- величина уклона,
- размеры конструкции,
- величина площадки – насколько возможен и удобен проезд в коляске,
- наличие поручней.
СНиП 35-01-2001
Указания СНиП строго регламентируют допустимые габариты.
- Максимальная высота наклонной плоскости не может превышать 0,8 м. Уклон пандуса для инвалидов в градусах достигает не более 4,8. При высоте в 0,2 м угол может быть больше – до 5,7 градусов. Рассчитывают максимальный угол и длину сообразно с условиями.
- При одностороннем движении ширина конструкции составляет не менее 1 м. Если марш рассчитан на одновременное использование двумя людьми – не менее 1,8 м.
- Площадь участка для разворота в коляске как минимум достигает 1,5 кв. м.
- Вдоль марша обязательно должен сооружаться бортик в 5 см, предупреждающий соскальзывание ноги или палки.
- Конструкция, высотой более 0,45 м оснащается поручнями. Нормативная высота их – 0,7–0,9 м.
- Перед плоскостью въезда должен находиться участок с рифленой поверхностью или яркой окраски.
Материал сооружения тоже подчиняется определенным требованиям: огнестойкость не менее R60, а огнестойкость ограждений не менее R120.
Уклон пандуса для инвалидов СП 59.13330-2012
Новые правила, описываемые в СП 59.13330-2012, ужесточают требования к такого рода сооружениям.
Если в ТУ конструкции указывается, что важно соблюдение новых норм СП 59.13330-2012 , то максимальный уклон пандуса для инвалидов должен быть не более 2,9 градусов. Если такого требования нет, можно ориентироваться на СНиП.
Ширина между ограждением – не менее 0,9 м
Длина пандуса для инвалидов не превышает 9 м. Рассчитать параметры точнее можно по формулам.
Минимальные габариты лестничной площадки остаются такими же – 1,5*1,5 м. Однако в местах усиленной эксплуатации – перед общественными зданиями, например, по новым правилам размеры площадки увеличиваются – 2,1 кв. м.
Ограждение спуска производится с двух сторон.
Сама конструкция должна оборудоваться водоотведением и навесом. Желательно организовать и подогрев платформы. На фото – пандус под навесом.
ГОСТ 51261-99
Регламентирует в основном обустройство ограждений.
- Если высота конструкции превышает 15 см, а длина 1,8 м, то установка поручней обязательна.
- Перила должны наличествовать с обеих сторон пандуса для инвалидов.
Нормативный расчет уклона пандуса для инвалидов Информация о допустимых и максимальных нормах об уклоне пандуса об инвалидов.
