Освещение в ванной комнате

А что думает товарищ СНиП

Начнем с нормативных документов: именно они должны быть основным источником информации о том, как нужно монтировать электропроводку вообще и питание системы освещения в частности.

Источником информации для нас станут два свода норм и правил:

1. СНиП 23-05-95 содержит нормы освещенности для разных помещений;
2. СНиП 31-110-2003 посвящен монтажу электрооборудования в жилых зданиях.

Для удобства читателя я сведу актуальные для нас требования обоих документов в общий список.

Минимальное значение освещенности для ванной комнаты и совмещенного санузла — 50 Лк;

Освещенность в один люкс соответствует люмену светимости на квадратный метр поверхности.

• Проводка в ванной и санузле должна быть скрытой. Применение провода в металлической защитной оболочке и прокладка проводки в стальной трубе недопустимы;
• Раздаточные коробки системы освещения должны находиться за пределами ванной;
• Длина проходящих через влажное помещение проводов питания светильников должна быть минимальной. Для сокращения их длины светильники рекомендуется монтировать максимально близко к стене, за которой выполнена разводка питания;
• Металлические корпуса светильников должны быть заземлены.

Освещение в ванной комнате: типы

1. Основное освещение. Чаще всего это источники света, расположенные на потолке. Если вы – приверженец классики, а ваша ванная не обладает большими размерами, можете повесить одну компактную люстру в центре комнаты или чуть ближе к двери.

Люстра из стекла в виде мыльных пузырей

Классическая люстра придаст пикантности вашей ванной комнате

Наиболее популярным является точечное освещение, которое прекрасно сочетается с современными подвесными потолками. Такое решение позволяет равномерно освещать всю площадь комнаты.

Точечное освещение в ванной создает мягкий свет

Нежное свечение от небольших светильников на потолке создаст ощущение уюта и теплоты

2. Рабочее освещение. Зеркало в ванной над умывальником – обязательный элемент, и эту зону нужно освещать наиболее качественно. Желательно, чтобы свет падал с обеих сторон, для этого используйте два светильника, расположенных симметрично чуть выше уровня глаз.

Стильные светильники в виде белых свеч

Мягкое освещение рабочей зоны ванной комнаты

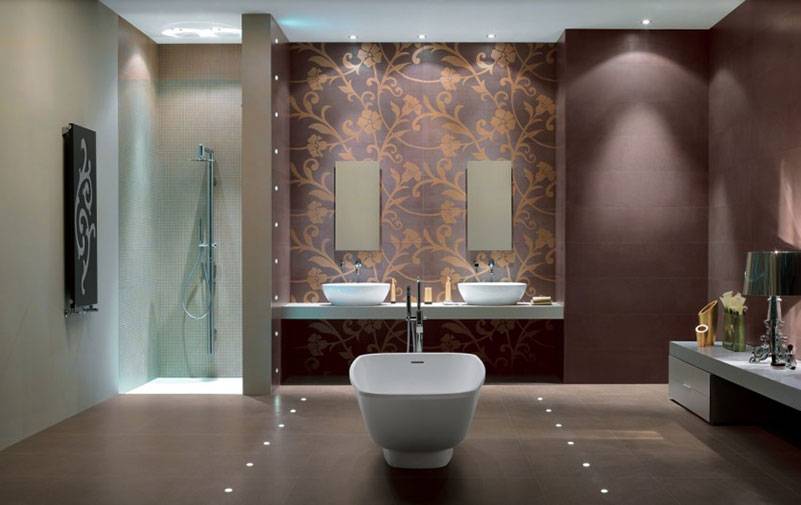

3. Нижнее освещение. Используется для создания атмосферы, способствующей релаксации. Встроенными светильниками или светодиодными лентами оформляют пьедесталы и ниши, бортики ванны, декоративные экраны и прочие элементы интерьера

Нижнее освещение придаст оригинальности и незаурядности вашей ванной

Главная задача – найти оптимальный вариант, где будут присутствовать все три типа освещения, идеально гармонируя друг с другом и с общим дизайном помещения.

Мягкое освещение ванной комнаты

Требования безопасности

Перед тем как выбирать светильник по внешнему виду или функциональным особенностям, необходимо позаботиться о том, чтобы он соответствовал требованиям безопасности. Ванная комната — это помещение, где на лампу постоянно воздействуют водяные пары, горячий воздух или даже прямые струи воды. Не каждый осветительный прибор способен работать в таких условиях, а освещение должно быть безопасным.

При выборе светильника в первую очередь нужно обращать внимание на его степень защиты IP. Кодировка содержит 3 цифры, которые шифруют следующие параметры:

• первая цифра — уровень защиты от твёрдых частиц, пыли, от 0 до 6;
• вторая цифра — защита от влаги, от 0 до 8, причём значение «8» означает, что устройство может работать под водой;
• третья цифра — ударопрочность, от 0 до 10.

Некоторые производители указывают только первые две цифры. Главное, о чём нужно побеспокоиться при покупке лампы, — это влагозащита.

Помещение ванной делится на 4 зоны, в зависимости от влажности.

1. Первая зона — наиболее влажная часть комнаты. Здесь высокая концентрация водяного пара, прямые струи воды. Чаще всего это пространство непосредственно над ванной или внутри душевой кабины. Здесь по технике безопасности нужно устанавливать осветительные приборы мощностью в 12 Вт и с защитой от IP674. Такая степень говорит о том, что светильник водонепроницаем и способен некоторое время работать под водой.
2. Вторая зона — светильники примыкают к ванной или раковине. Концентрация водяного пара высока, могут попадать брызги воды. Сюда целесообразно вешать модели, работающие от напряжения 24 Вт с IP от 452. Такие лампы защищены от прямого попадания струй воды.
3. Третья зона — на расстоянии полуметра от источников воды. Концентрация водяного пара меньше, брызги воды практически не попадают. Допустимо использовать устройства с маркировкой IP от 242 — они защищены от брызг.
4. Четвёртая зона находится в значительном удалении от источников воды. Здесь практически сухо, поэтому допустимо вешать лампы от IP 011 — это наименьшая допустимая степень защиты.

Как правильно установить розетку в ванной комнате

Чтоб правильно установить розетки в ванную комнату вам необходимо выполнить целый ряд мероприятий. Прежде всего определиться с местом расположения розетки, создать технические условия для ее подключения и наконец выполнить сам монтаж. И дабы не быть голословными давайте рассмотрим каждый из этих этапов отдельно.

Расположение розеток в ванной комнате

Прежде всего следует определиться с расположением розеток. Ведь волне логично, что располагать их в зоне возможного попадания воды нельзя.

И нормы ГОСТ Р 50571.11-96 предусматривают целых 4 зоны в ванной комнате, которые зависят от типа установленного душа или ванной.

Зоны в ванной комнате согласно ГОСТ Р 50571.11-96

Итак:

• Согласно п.7.1.47 ПУЭ розетка в ванной комнате должна быть установлена в зоне 3. Зоной три называется зона на расстоянии не менее 60 см от края ванной или поддона душевой кабинки. Если имеется сплошная стенка между ванной или душем и, то отчет ведется от нее.
• Отдельным вопросом является открытый душ, не имеющий поддона. В этом случае краем от которого мы ведем отчет, является воображаемая плоскость на расстоянии в 60 см. То есть инструкция позволяет разместить розетку не ближе чем в 120 см от вертикальной линии точки установления душа.
• Еще одним требованием которое предъявляется к розеткам и светильникам в ванной комнате является их расположение относительно двери. Согласно ГОСТ Р 50571.11-96 эти устройства должны располагаться не ближе чем в 60 см от двери.
• Нельзя размещать розетки над мойками, а также под ними. Вообще место размещения розетки должно быть выбрано таким образом, дабы было удобно ее обслуживать.
• Кроме того, учитывая, что ванная комната может быть затоплена нельзя размещать розетки в возможной зоне затопления. Поэтому обычно их располагают на высоте в 1 – 1,2 метра от уровня пола.

Технические условия для подключения электроприборов в ванной комнате

Определившись с местом расположения розетки, нельзя обходить вопрос и требований, предъявляемых к ее монтажу (см. Установка розеток и выключателей своими руками). И требования эти не только к самой розетке, но и к проводке в ванной комнате.

Итак:

Согласно все того же п.7.1.47 ПУЭ розетка для ванной комнаты должна иметь класс защиты от водопроницаемости не ниже 5. Такие розетки обычно имеют открытый тип исполнения.

На фото представлены розетки открытого типа исполнения

• Вторым важным аспектом для розеток, монтируемых в ванной комнате, является способ ее подключения. Согласно п.7.1.48 ПУЭ подключение может быть выполнено либо через разделительный трансформатор, либо через устройство защитного отключения – УЗО.
• Вариант установки разделительного трансформатора, для ванной комнаты достаточно сомнительное удовольствие. Ведь цена вопроса и относительно большие габариты такого устройства делают его далеко не оптимальным выбором.
• Совсем другое дело автомат УЗО. Он достаточно компактен, его стоимость не высока, а подключение не вызовет проблем даже без наличия специальных знаний. Тем более что автомат УЗО может быть установлен как на группе, питающей данную розетку, так и на самой розетке.

Автомат УЗО на 30мА

Нельзя обойти внимание и электропроводку для розеток и светильников в ванной комнате. Ведь она не должна содержать распределительных коробок непосредственно в данной комнате. Кроме того, согласно п.12.22 ВСН 59 – 88 проводка в ванной комнате должна выполняться скрытым способом

Кроме того, согласно п.12.22 ВСН 59 – 88 проводка в ванной комнате должна выполняться скрытым способом

При этом она должна монтироваться в полихлорвиниловых или изоляционных трубах. Допускается применять соответствующие гофрированные шланги (см. Как выбирается гофра металлическая для проводки) как на видео.

Рабочий свет внутри ванной

В самой ванной комнате, как и в других помещениях в квартире или доме, нужно свободное пространство разделять на зоны. Для этой цели обычно применяются светильники с локальным освещением, подобно тому, что висит над зеркалом. Если в техническом отношении ванная более сложная и имеет подиумы или ниши, то стоит всё пространство разделить на несколько отдельных зон, как это видно на фото в конце статьи.

Что принято считать самыми важными областями в ванной комнате? Одна из таких зон упоминалась ранее – это зеркало; другая находится практически рядом с ней – умывальник. Установив светильники сверху или сбоку зеркала, можно создать довольно яркое освещение, которое при этом не будет ослеплять находящегося в ванной человека. Для рассеивания света лучше всего подойдут абажуры с матовым покрытием, а также белого цвета. Также удачно будут выглядеть несколько небольших светильников, расположенных по контуру зеркала.

Виды и типы светильников

Производители предлагают огромный ассортимент светотехнической продукции. Выбирать подходящее будет намного проще, если делать это после того, как будет полностью закончена отделка помещения, установлено все сантехническое оборудование и мебельное наполнение, развешены декоративные аксессуары.

Все светильники, которые можно использовать для освещения туалета и ванной комнаты, делятся на три большие группы.

Встраиваемые модели – самые популярные и практичные. Они монтируются обычно в подвесные системы потолка. Просто вставляются в заранее вырезанные отверстия и закрепляются в них при помощи специальных защелок. Корпус нагревается слабо, поэтому элементы отделки не нагреваются. Эта особенность встраиваемых светильников позволяет выбирать модели ламп с минимальным заглублением.

Встраиваемый светильник овальной формыИсточник ru.paulmann-light.ru

Накладные модели – вторые по популярности осветительные приборы. Их конструкция состоит из двух частей: тонкого основания, выполненного из металла, и плафона, выполненного из полупрозрачной пластмассы. Такой прибор почти ничего не весит. Он крепится к бетону, к потолку саморезами. Стоит недорого. При включении создает ровный рассеянный свет, мягкий, не режущий глаз.

Накладная модель с металлическим корпусом и матовым плафономИсточник conrad.fr

Подвесные модели (однорожковые или многорожковые светильники). Их главное преимущество – разнообразие форм исполнения. Дизайн может быть самый разный. И все потому, что для их изготовления используется все: и металл, и стекло, и пластик. Сложные варианты исполнения требуют надёжного крепления к основанию.

Строгие подвесные светильники над раковинойИсточник softwaremonster.info

Выбор чего-то конкретного обычно диктует стилистика оформления ванной комнаты

Важно брать во внимание и особенности основания, на которое производится крепление оборудования

В видео специалист рассказывает, как сделать правильное освещение в ванной:

Монтаж

Материал потолочного покрытия в большинстве случаев становится определяющим критерием выбора светильника. Если нет накладной отделки и потолок – это покрашенная бетонная плита, лучше всего подойдет накладная модель в виде тарелки с матовым плафоном. Освещение в маленькой ванной комнате будет достаточно интенсивным, если осветительный прибор рассчитан на две лампочки LED мощностью по 7 Вт. Установка его производится следующим образом:

1. Дрелью или перфоратором в бетоне делаются отверстия под саморезы.
2. К ним прикладывается металлическое основание лампы и прикручивается к основанию саморезами.
3. Полностью при помощи автомата отключается электричество в доме.
4. Производится присоединение электрического провода к плафону.
5. Вкручиваются лампочки.
6. Защелкивается плафон.
7. Включается электричество и проверяется работа прибора.

Схема монтажа накладного светильникаИсточник lampaekb.ru

На основание из гипсокартона прикрепить светотехническое оборудование будет сложнее. Если устанавливается многоуровневый свет в ванной комнате, дизайн помещения от этого только выигрывает. Но реализовать такую задумку не так уж и просто. Для начала составляется план проект освещения, потом согласно нему производится разметка расположения лампочек. К ней ведутся провода с двойной изоляцией, прокладываются они вдоль металлического профиля, при помощи которого формируется каркас для установки гипсокартона.

Провода фиксируются стяжками. Перед монтажом на листе гипсокартона высверливаются отверстия под потолочные светильники нужного диаметра. После крепления листа в них продеваются провода, которые потом зачищаются и подключаются к клеммам плафона. На заключительном этапе в светильник вставляется лампочка. Точно так же производится освещение туалета, если в качестве отделки потолка используется гипсокартон.

Видео наглядно демонстрирует этапы монтажа точечного светильника:

Схема монтажа прибора на натяжной потолокИсточник sense-life.com

В видео демонстрируются готовые идеи по размещению освещения:

Коротко о главном

Даже в маленькой ванной освещение должно быть правильно организовано. В перовую очередь специалисты проводят расчёты, которые показывают количество и мощность устанавливаемых светильников.

Так как ванная – это помещение с повышенной влажностью, то обязательно надо учитывать требования безопасности.

Не все осветительные приборы подходят для ванной комнаты – кроме яркости и безопасности надо выбирать лампы в зависимости от отделки потолка.

Виды и типы светильников

Ассортимент светильников настолько обширен, что нередко ставит в тупик. Совет дизайнеров – отложить выбор на последние этапы работ, когда вся мебель и техника уже находится на своем месте. Существует 3 больших группы на которые можно поделить приборы для освещения.

Встраиваемые светильники

Применяются для потолков, стен и полов ванной. Для их установки требуется создать отверстие в отделочном материале из которого сделана поверхность. Через отверстие пропускают заранее подготовленный провод, к нему на клеммы монтируют лампочку. Далее конструкцию помещают на место и закрывают рамкой, которая будет удерживать лампочку и сама крепится на зажимы.

Устройства изготавливают из специальных материалов, которые не поддаются нагреванию. При экстренной ситуации негорючие составные части плавятся, препятствуя распространению огня. По форме они повторяют плоскость на которой расположены. Выступают на 2-3 мм или, наоборот, на 2-3 мм вдавлены в поверхность.

Накладные

Модели вторые по популярности. Состоит из двух частей: алюминиевого ободка и плафона. Светильники бывают различных форм, для ванных комнат используют чаще круглые. Подходят для оформления потолка, мало весят. Световой поток от них получается мягкий, рассеянный, так как плафоны обычно выполнены из матового пожаробезопасного пластика. К ним же относятся настенные бра, которыми принято украшать зеркала в ванной. Они имеют такую же конструкцию, только обод удерживает, помимо плафона, ножку на которой он установлен.

Подвесные

Для освещения в ванной рабочих участков применяют подвесные модели светильников. Хорошо они смотрятся на просторных площадях. Эти приборы опускают до удобного уровня, чаще всего рядом с зеркалом. Интересно смотрятся в интерьере совместно со встроенными. Применяются как декоративный элемент для ванной, чтобы стилизовать оформление.

Для создания подвесных светильников применяют металл, дерево, стекло и пластик. Подходят любые материалы, которые будут сочетаться с отделкой и декором ванной. Крепятся светильники способом, схожим со встроенными. Для монтажа потребуется длинный провод, который должен надежно удерживать плафон.

Подключение проводов в коробке

В коробке провода подключаются по следующей схеме:

1. Красный или розовый цвет – фаза.
2. Синий или другой – ноль.
3. Если провода другого цвета, тогда в качестве фазы всегда выбирается более темный цвет.

Цвет проводов питающего кабеля берется по факту (как подключено до этого).

Рассмотрим пример с кабелем без заземления (если оно есть, то просто собирается со всех кабелей), где красный провод – фаза, синий – ноль.

С питающего кабеля фаза идет на выключатель (примем со всех выключателей красный цвет), затем после выключателя идет на светильник (синий с выключателя на красный светильника). Все нули (синие провода светильников и аналогичный цвет питающего кабеля) соединяются в одну скрутку. Кабель на розетку подключается напрямую к питающему кабелю.

Нормальное качество скруток достигается в том случае, если длина зачищенной жилы составляет около 6 см. Все провода в одной скрутке хорошенько скручиваются (руками или пассатижами), затем изолируются – сначала тканевой термоизоляционной лентой, затем обычной. После этого скрутки аккуратно распределяются по коробке, после чего она закрывается крышкой.

Для удобства на фазные провода светильников и приходящие выключателей можно повесить бирки из малярной ленты и написать там ручкой или маркером наименование кабеля, чтобы потом не путаться. Затем крепятся светильники и выключатели (ну и розетка). Когда всё готово, электричество проверяется – все светильники должны включаться своими выключателями, розетка также должна подавать электричество. После этого штробы замазываются, и можно выполнять отделку стен, потолка и пола.

О достоинствах влагозащищенных светильников

В любой ситуации безопасность – превыше всего. Но при проектировании/обустройстве освещения в ванной это особенно актуально. Дело здесь преимущественно в повышенной влажности, брызги воды вполне могут попасть на поверхность светильника. Более того, из-за влажности на светильниках оседает конденсат, ведь имеет место сильное испарение влаги.

Цены на потолочные светильники

потолочные светильники
Поворотный влагозащищенный светильник

Также стоит помнить и о других важных моментах.

1. Защищенные от влаги светильники безопасны в использовании, они предотвращают короткие замыкания в электросети, защищают пользователя от ударов током. А все это играет большую роль в обеспечении комфорта и безопасности жильцов.
2. В каждом конкретном случае сложность использования светильников в ванной должна объективно оцениваться. В этом помещении высокая влажность, как уже упоминалось выше, влага постоянно испаряется. Из-за этого работа с электричеством будет особенно опасной.
3. Важны также качество и продолжительность эксплуатации. Приборы с защитой от влаги будут работать без сбоев и достаточно долго (для сравнения: обычные светильники в таких условиях быстро выходят из строя). Как результат – затраты при покупке с лихвой окупаются в достаточно короткие сроки.

Безопасность

Сочетание электрики и влаги возможно только при соблюдении особых условий, поэтому при организации освещения важно обеспечить безопасность эксплуатации устройств. При выборе ламп необходимо проверить степень защиты от влаги и пыли

Прокладка электрической проводки выполняется с учетом норм и правил электробезопасности.

Внутри ванной не размещают распределительные коробки из-за повышенной влажности. В соединительных устройствах, которые положены по схеме, требуется выполнить изоляцию по нормам безопасности. Устройства предохраняют влагозащищенными клеммниками.

Безопасную эксплуатацию системы обеспечивает подключение к устройствам заземления. При монтаже светильников необходимо установить и защитные устройства — УЗО. Оборудование фиксирует утечку тока и при обнаружении нарушений автоматически отключает подачу электричества.

Дизайн подсветки

При помощи подсветки  можно достичь определенных визуальных преимуществ.

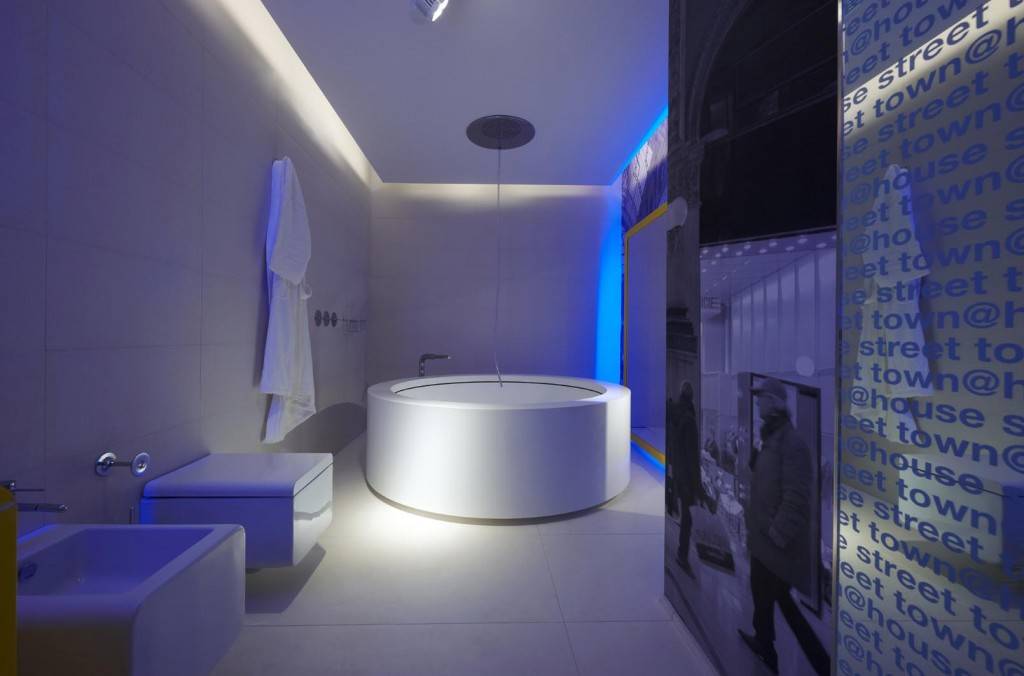

Так к примеру светодиодная подсветка по периметру потолка способна сделать его визуально выше. Тот же эффект получается  если такую подсветку реализовать на стене.

Подсветка в ванной — это отличный способ визуально обозначить, где какая зона находится. Так к примеру подсветка зеркала или подсветка мебели в ванной, хорошо подчеркнут их форму и эффектно обозначат их в интерьере.

Дизайн подсветки в ванной

Если комната имеет просторную площадь, то эффектно при ее помощи можно выделить саму ванну. Стоит отметить и то, что сегодня существуют модели ванн, которые уже имеют встроенную подсветку.

Освещение ванных комнат

Как выбрать светильники для ванной комнаты

Планировка освещения напрямую зависит от параметров помещения и стилевого оформления.

С современным уровнем технологий фантазия практически ничем не ограничена: над ванной можно смонтировать модель звездного неба, если сделать подвесной потолок. Это достаточно просто, хотя и потребует кропотливого труда.

По всей площади подвесного потолка устанавливаются диоды разных размеров таким образом, чтобы имитировать реальные созвездия. Такое освещение идеально подходит для расслабляющей ванны, произведет впечатление на гостей и позабавит детей.

С подвесным потолком можно осуществить еще одно нестандартное интересное решение вопроса освещения – установить точечные галогенные светильники.

Светодиодная лента, проложенная вдоль всего потолочного карниза создаст неповторимый эффект парящего потолка. Посмотрите дизайн ванной комнаты фото – такой вариант выглядит очень современно, а создать его самостоятельно достаточно просто.

Для релаксации в ванной можно (при соблюдении всех требований безопасности) установить несколько неярких источников света на стенах около пола или в полу. Это поможет создать поистине завораживающий эффект, волшебную и неординарную обстановку. Но места для монтажа ламп должны быть расположены так, чтобы свет не бил в глаза.

Небольшая модернизация потолочного освещения – комбинация из нескольких ламп, направленных в разные зоны, сделает его одновременно более эффективным и необычным в эстетическом плане. Сделав отдельные выключатели, можно использовать одновременно все лампы или только те, которые отвечают за освещение необходимой в данный момент области.

Нестандартные виды освещения в ванной

1. Нестандартно выглядят поворотные светильники, угол наклона которых регулируется по необходимости.
2. Оригинально смотрится и напольное освещение в ванной комнате. Оно используется только в качестве дополнительного, обычно для пола выбирают светильники диаметром не больше 5 см с плафонами из матового (разноцветного) стекла. Такой прием позволяет избежать главной проблемы, связанной с использованием напольной подсветки – рассеянный свет не режет глаз. Но даже с матовыми плафонами монтировать лампы в пол нужно так, чтобы их не было непосредственно видно, лежа в ванне.
3. Еще одно современное дизайнерское решение – это ванна с вмонтированной в дно диодной подсветкой. Такой вариант стоит недешево, но выглядит просто фантастически. Встроить лампочки в дно обычной ванны не удастся, такие манипуляции можно делать только со специальным оборудованием и в условиях, когда они изначально предусмотрены конструкцией.

Светильник для ванной в стиле ретро

Грамотная расстановка световых акцентов способна скрыть недостатки и оптимально использовать все пространство в ванной. Большое значение в связи с повышенной влажностью приобретает качественная изоляция.

Дизайнерские приемы с использованием подвесного потолка и подобранных специально для него осветительных приборов создадут необычную атмосферу и превратят ванную комнату из чисто функционального помещения в место, где приятно отдохнуть после трудного дня.
