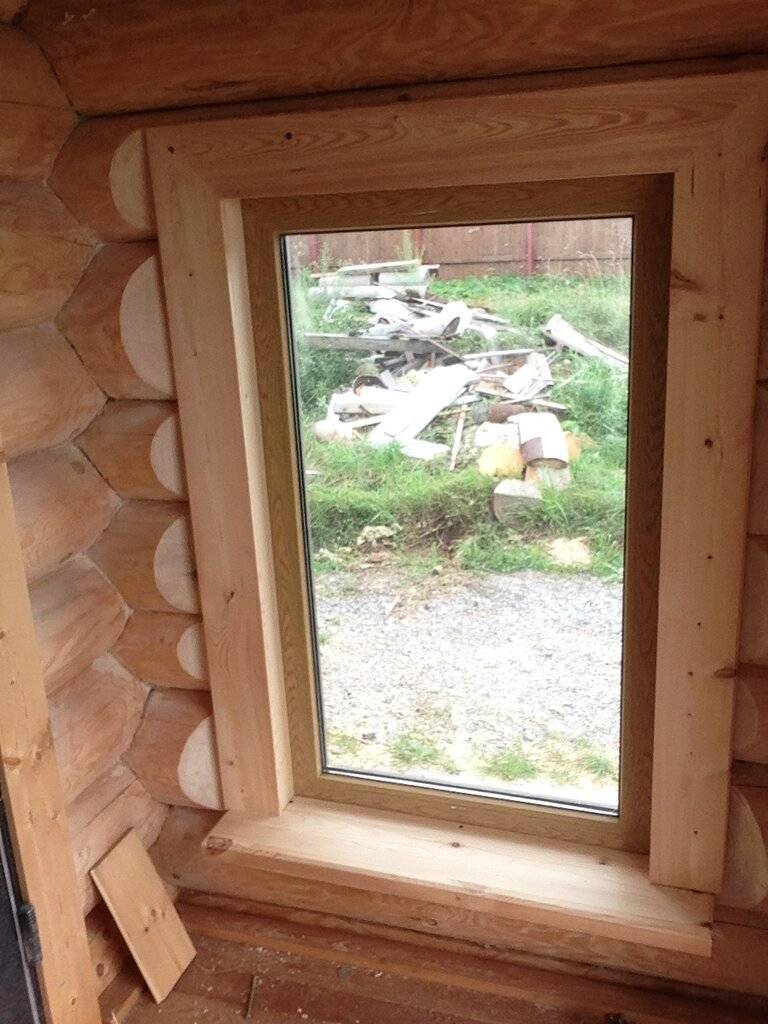

Обсада для пластиковых окон в деревянном доме

Особенности установки окон в деревянном доме

Дерево является достаточно подвижным и восприимчивым к окружающим условиям материалом и способно существенно изменяться в габаритах при усушке и поглощении влаги.
Усадка – неминуемый процесс, происходящий в течение нескольких лет, вследствие высыхания дерева (бревен, бруса).

Только в течение первого года после постройки сруб садится на 1-1,5 см на метр высоты строения. Если же сруб ставили из недостаточно просушенного леса (бревен, бруса), то дерево полностью отдаст влагу примерно за пять лет при нашем умеренном климате, усыхая примерно на 5-10 мм в диаметре.

Оптимальный срок установки окон – через 1-2 года после устройства сруба из бревен и на следующий год – при постройке дома из клееного бруса.

Этапы монтажа окон в деревянном доме

– На первом этапе формируется проем. Выбираются пазы под закладной брусок.
– На втором этапе к нижнему бревну (брусу) крепится нижняя часть обсады. В качестве подложки используется льноватин.
– Третьим этапом крепится подкладка из льноватина по всему периметру подготовленного проема.
– Устанавливаются вертикальные и верхние части обсадного короба, технический зазор между верхним бревном и верхней частью обсадной коробки конопатится.
– Монтируются собственно оконные блоки в сформированную на предыдущих этапах окосячку.

Габариты заказываемых окон

Вырезая проем в стене, учитывайте размеры окосячки, которая уменьшит размер заказываемых и устанавливаемых окон.

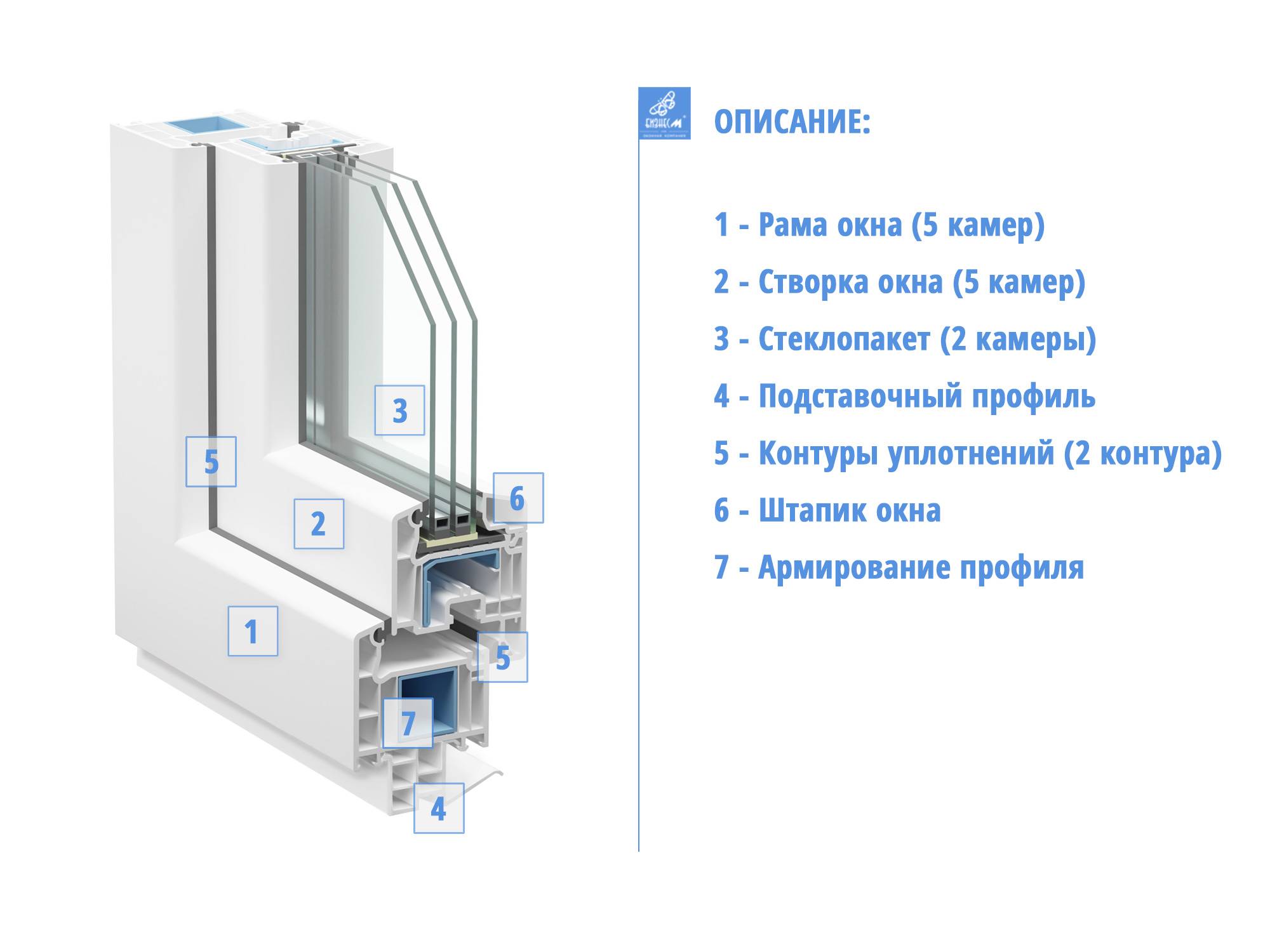

Также нужно иметь в виду, что пластиковые окна устанавливаемые на подставочном профиле (к которому крепится отлив и подоконник). Таким образом габаритные размеры по высоте рамы фактически на 3 см ниже (на высоту подставочного профиля).

Размер зазора на усадку

Если Вы решили установить окна в старый деревянный дом, который уже давно прошёл процесс усадки, то, разбирая оконные блоки, наверняка заметите: они сделаны по тому же самому принципу, что и описываемая здесь конструкция обсады, т.е. не прибиты к брёвнам проёма, а зафиксированы в нём с помощью простой системы “паз-шип” по бокам.

Это говорит о том, что технология установки окон и дверей в деревянном доме в окосячку придумана очень давно, и используется с успехом по сей день. Мы не будем изобретать ничего нового и пойдём тем же путём.

Существует несколько способов установки окосячки:

т-образная окосячка – в торцах брёвен проёма делается паз, в него закладывается т-образный профиль ;
п-образная – шип выпиливается на торцах брёвен проёма, а паз делается в боковых стойках обсады).

Мы делаем оба варианта, так как они обуславливает максимальную прочность и устойчивость проема, ведь окосячка не только защищает окно от усадки стен, но и обеспечивает устойчивость стены в месте выпиливания проема.

Вкратце, последовательность наших действий будет такова: в стене выпиливаем проём, размеры которого незначительно превышают размеры вставляемого пластикового окна;

https://youtube.com/watch?v=oorYPu6raDA

Виды окосячки для дверей

Рассмотрим, какие бывают виды обсады для дверей в деревянном доме с точки зрения трудозатрат и стоимости, поскольку именно в таком ракурсе рассматривают данный вопрос большинство строителей, столкнувшихся с необходимостью изготовления окосячки.

Закладной брус

Самым быстрым и дешёвым способом подготовки монтажного места для деревянных или металлических дверей является окосячка в закладной брус.

В этом случае силовая рама изготавливается из обычного бруса прямоугольного сечения и закладывается в пазы, пробитые в торцах проёмов.

Закладка бруса в паз производится на мягкий волоконный уплотнитель (джутовая лента или льноватин). Никакого дополнительного крепления не требуется – рама должна свободно смещаться в пазах.

Особенно удобна данная технология в брусовом доме, где брёвна могут поставляться с уже готовыми пазами в торцах.

Но поскольку дверная коробка должна устанавливаться только в пределах обсадной рамы – а её толщина всего 50-70 мм – то данная схема редко используется для монтажа наружных дверей. Оптимальная область применения обсады в закладной брус – окосячка межкомнатных дверей.

Окосячка в монолитный шип

На практике, для установки деревянных и металлических дверей применяют Т-образную обсаду в монолитный шип. Отличие от предыдущего варианта заключает в том, что торец проёма закрыт сплошной доской, жёстко соединённой с шипом.

В идеале, вся вертикальная стойка Т-образной обсады изготавливается из цельного бруса. Но чтобы снизить её стоимость допускается применение клееных элементов конструкции.

Обратите внимание на распространённую ошибку при сборке окосячки в шип: для уменьшения её стоимости шип и раму изготавливают из разных досок, после чего соединяют саморезами. Так делать нельзя, поскольку подобное соединение не обеспечивает должной теплозащиты, что через непродолжительно время выразится в сквозняках и промерзании

Если всё же решено использовать сборную конструкцию вертикальных стоек, то шип со стороны рамы лучше тоже посадить в паз и приклеить, хотя это тоже не универсальное решение, поскольку для такой конструкции нужен специальный клей и особые условия для его полимеризации.

Обсада в колоду

Шип под П-образную обсаду

Наиболее дорогой и, в то же время, самый надёжный способ оборудовать силовую раму при установке дверей – это использовать чистовую обсаду в колоду («П-образная обсада»).

В данном варианте тоже применяется соединение вида шип-паз, но на шип обтачивается торец сруба, а в вертикальных косяках прорезается паз.

При этом вертикальные и горизонтальные перекладины обсадного переплёта выполнены таким образом, что после установки рамы необходимость в отделочных операциях отсутствует. Под установку дверной коробки с наружной стороны рамы выбирается четверть.

Как сделать обсаду своими руками

Обсада или окосячка оконных проемов в деревянном доме для пластиковых окон выполняется следующим образом. Строительство начинается с подготовки материала, инструментов. Для окосячки необходимо сухое дерево. Если для изготовления используют сухостой, он имеет повышенную влажность. Пересушивать древесину нельзя, может потрескаться, при набухании заклинить подвижное устройство. Норма — 12% влажности. Нужно подождать с отделкой окон, если дом только построен. Усадка проема в первый год может составлять 10 см.

Высушенная, клееная, обработанная доска

Следует подумать об окнах. Для деревянных подходит чистовой вариант, для пластиковых — черновой. Необходимо запастись утеплителем, герметиком. Из инструментов потребуются те, с помощью которых можно резать, строгать, шлифовать древесину.

Как вырезать обсадный профиль

Профиль может быть:

монолитным;
составным.

Для создания монолитного шипа на обсадной доске, толщина должна быть равна сумме толщины доски и шипа. Лучше производить работу циркулярной пилой, можно выставить размеры.

Сложнее делать на срубе. При работе на брусе можно использовать ручную циркулярную пилу. Бревна, из-за округлой формы, требуют другого подхода. Лучше использовать электрическую или бензопилу.

Наработка. Чтобы рез получился одной величины, на шине пилы делают метку, к бревнам прибивают ровную рейку, служащую ориентиром. Прорезь лучше не доводить до черты на несколько миллиметров, нужно произвести шлифовку поверхности.

На доске паз пропиливается по всей длине, вырубается стамеской. На срубе пропиливают боковые стороны паза, пилу держат под углом, делают пропил, очищая левую и правую стороны паза.

При использовании составного профиля, пазы делаются на срубе и окосячке. Подготовленный брусок вставляется в паз сруба, обсады.

Таблица допусков в размерах

Показатели:

Элемент	Габариты (мм)	Зазор (мм)	Примечание (мм)
Усадочный зазор		50–70	На нижнем этаже зазор больше, чем на верхнем, выбирается из расчета 4–7 на бревно
Шип	Ширина 1/3 от ширины бруса, но не менее 50. Высота 2,5. Для двери: 50 ширина, 25 высота	5, под утеплитель 20 для пены со всех сторон	Паз делается на 10 шире, чтобы с каждой стороны оставалось по 5 на утеплитель
Обсада	По размеру сруба, для бревен выбирается среднее значение. Толщина 60–90.	Между обсадой и срубом 5–7	Толщина 60, если брус шириной до 25 см, конструкция т-образная, черновая, окно небольших размеров
Четверть	Ширина 70 мм, глубина 20–30 мм		Размеры определяются по окну, на пену должно оставаться по 5

Размеры приведены для шлифованных поверхностей, если плоскость не обработана, зазоры следует увеличить.

Наглядная схема расчета

Монтаж классической П — обсады

Установка начинается с нижней части проема. Выстилается утеплитель, рулонный джут. Плотность должна быть около 600 грамм на м². Расстилается по поверхности. Если есть воздушный замок (шип), обкладывается двойным слоем. Устанавливается подоконник. То же проделывается с боковыми частями. Крепление джута осуществляется строительным степлером.

Конструкция позволит завести вершник сверху

Последним устанавливается вершник. Заводится сверху через воздушный зазор, ставится на боковые стойки. Если не установить вовремя, брус осядет, проем уменьшится, вершник нельзя будет просунуть.

Установка вершника с пазом

Шип на бревне не даст завести вершник, поэтому боковину опускают, заводят вершник, поднимают боковину.

Установка последней боковой части

Для утепления вершника подойдет пакля, проем большой. Укладывают жгут из пакли волнами поперек просвета. Через каждые 15–20 см уплотняют со всех сторон.

Монтаж Т-обсады в брусовом доме

Отличий от предыдущего варианта монтажа нет.

Т-образный профиль

Удобнее крепить утеплитель к окосячке, оборачивая шип. Для того, чтобы убрать щели в замках, коробку расклинивают боковыми и верхними клиньями. Остаются до полной установки окна. Когда используется закладной брусок, обсаду крепят шурупами.

Схема последовательности работ

Как соединить детали окосячки – варианты замков

Самое сложное при отделке проема – места соединения окосячки. Замки могут быть:

простыми;
средней сложности;
сложными.

Простые имеют мало вырезов. Изготовление не требует навыков. Соединяются гвоздями, шурупами, уголками. Используются в хозяйственных постройках.

Вырез средней сложности

Ко второй группе относятся соединения, в которых вырезы дают возможность фиксировать составные детали. Требуют умения. Используются начинающими мастерами.

Сложный вырез

Последняя группа надежная, защищена от ветра. Для создания замка требуется мастерство. Изготовление производных деталей:

Внутреняя пароизоляция окон

С внутренней стороны пена тоже не должна оставаться открытой, чтобы исключить попадание в неё влаги из воздуха помещения.

Для устройства внутренней пароизоляции можно применить пароизоляционную ленту, о которой уже рассказывалось в основном разделе этого сайта, либо использовать акриловый герметик САЗИЛАСТ-11 («СТИЗ-B»).

Пароизоляционная лента приклеивается до запенивания к торцу рамы тонкой клеевой полоской. Сразу после запенивания снимается защитная бумага с широкой клеевой полосы, и лента приклеивается к окосячке.

Пока пена под лентой не затвердела желательно тут же установить подоконник и прикрутить к краям рамы стартовый профиль, иначе позже этому будет мешать «раздутая» пеной лента.

Сазиласт наносится на затвердевшую пену, точнее, на её срез. В этом случае уже не обязательно торопиться с установкой подоконников и стартового профиля, как при использовании ленты. Ничто не помешает сделать это позже, когда будет удобно.

Что влияет на цену обсады?

1. Толщина стен: дома из дерева строятся из бревна и бруса, поэтому толщина стен может быть от 140 до 300 мм. Размеры деталей окосячки по ширине соответствуют стенам дома, или немного превышают её. Также нужно учитывать ширину подоконника.

2. Размер проема: чем больше проем, тем больше материала потребуется на изготовление окосячки и времени на работу. Форма проема также влияет на цену обсады: стандартная прямоугольная конструкция или сложная многоугольная.

3. Качество деревянного дома: если стены собраны без связующих элементов, искривление стен происходит в вырезанных проемах. Тогда приходится дополнительно делать выпрямление стен, что ведет к дополнительным расходам.

Демонтаж старых окон в деревянном доме

Демонтаж старых окон в деревянном домеПроцесс разборки, чаще всего, не представляет особых сложностей. Для работы понадобится пила (бензопила, электропила), топор,
гвоздодер или лом.

Если окна старые и оконные переплеты гнилые и никуда не годятся, то можно безжалостно крушить всё и вся, не заботясь о сохранности последних.

Если оконные рамы в хорошем состоянии, то аккуратно вынимаем их,
предварительно сняв стекла. Эти рамы могут послужить для устройства теплицы, веранды, беседки или других строительных нужд.

При демонтаже старых окон следует обязательно соблюдать
технику безопасности при работе с режущими и рубящими инструментами,
используйте защитные очки при работе с пилами. Перед распиливанием конструкции
убедитесь в отсутствии гвоздей или каких-либо металлических штырей – это
позволит сохранить инструмент (ленту пилы) и оградит от возможных травм,
поскольку при заклинивании пилы, ее довольно трудно удержать в руках.

Подготовка проемов для установки новых окон

После снятия рамы необходимо убедиться в пригодности
оконного проема для установки нового окна. А именно, проверить состояние
древесины оконной коробки, отсутствие следов гнили, червоточин, трещин, сколов
и других повреждений. Рекомендуется обработать ее защитными составами. Если
оконная коробка не годится для дальнейшего использования, то необходимо ее
заменить на новую. Для этого понадобится хорошая, высушенная струганная доска.
Углы можно скрепить с помощью замков (например, паз-шип), а можно и просто
скрутить на саморезах достаточной длины. Обязательно нужно обработать
конструкцию защитными составами.

Установка обсады в деревянном домеПри замене оконной коробки можно провести ревизию и при
необходимости заменить паро-гидроизоляцию, утеплительные материалы, проверить
состояние материала (дерева) в оконном проеме стены.

Возможно, понадобится замена каких-либо участков проема. Например, в рубленых домах, чаще всего страдают участки бревен, расположенные под оконным проемом. В этом случае,
поврежденные участки вырезают и заменяют кусками бревен подходящего размера.
Замененные участки крепят в зависимости от возможностей – скобами, длинными
сморезами, деревянными замками (паз-шип).

Монтаж окон в оконной коробке (для рубленных деревянных
домов монтаж оконной коробки выполняется посредством окосячки или обсады)
наиболее правильным способ установки окон. Таким образом, сохраняется жесткость
проема, создается прочный каркас основания. Но в тоже время, само окно будет
иметь возможность саморегулироваться при сезонных колебаниях дома (усадка,
подвижки и т.д.).

При монтаже оконную коробку устанавливают по уровню.

Окосячка дверей в деревянном доме

Окосячка дверей в деревянном доме так же важна, как и окосячка окон. Без окосячки ваши двери не меньше окон подвержены перекосу и заклиниванию в процессе усадки дома.

Многие считают что окосячка дверей в деревянном доме это лишняя трата денег и можно установить дверную коробку на закладной брусок, так называемую «скользячку», отчасти это решение имеет право на существование.

Однако многие забывают, что настоящая обсада (окосячка), позволяет выровнять стену и удерживать ее от дальнейшего искривления, чего никак не гарантирует вам закладной брусок.

Окосячка дверей в доме из бруса

Окосячка дверей в доме из бруса важна не меньше окосячки окон, потому как помогает укрепить дверные проемы.

Обратите внимание!

Если в вашем доме внутренние стены имеют толщину меньше внешних стен, можно с уверенностью утверждать, что внутренние стены у вас имеют видимое искривление.

Нужно произвести выравнивание стен и окосячку дверных проемов, после чего вы можете быть уверенны на 100% что ваши стены будут максимально ровными, а установленные двери будут всегда работать идеально, без перекосов и заклинивания.

Окосячка входной двери

Окосячка входных дверей отличается обязательным наличием порога. То есть обсадная коробка, для окосячки входных дверей, имеет замкнутую форму из 4 частей.

При окосячке дверей входной группы, является порогом, в среднем, размер порога 4-5 см., по желанию заказчика порог можно сделать выше или ниже.

Окосячка дверей в срубе делается для входных металлических дверей и балконных ПВХ дверей, входящих в состав балконного блока.

Окосячка стальных и пластиковых дверей

При монтаже окосячки стальных и пластиковых дверей, есть небольшие разлиия:

В связи с этим, окосячка входной металлической двери производится в «черновой вариант» ( без четверти). При установке ПВХ дверей, в обсадной коробке выбирается четверь, равная толщине ПВХ профиля. Окосячка пластиковых дверей практически не отличается от окосячки ПВХ окон.

Окосячка межкомнатных дверей

Дверная окосячка без порога, используется для межкомнатных дверей, в случае, если у заказчика планируется ровный пол. В этом варианте обсадная коробка имеет П образную конструкцию, без нижней части.

Стойки обсады врезаются в нижнее бревно или же в крайнем случае, крепятся в нижней части на глухари. Мы рекомендуем установку межкомнатных дверей в дверной коробке, для этого в обсаде выбирается четверть от 70 мм до 80 мм, в зависимости от толщины дверной коробки.

Окосячка своими руками

В качестве примера рассмотрим изготовление своими руками черновой обсады с пазом для пластикового окна.

Подготовка гребня (шипа)

Начинают с изготовления гребня. Обычно его ширину и толщину изготавливают немного меньше 50 мм (а паз в боковинах — больше 50 мм). Последовательность работ выглядит так:

Делают на срезе отметку внешнего края коробки, вынеся ее от оси стены наружу.
От этой отметки откладывают расстояние до паза в лафете, сдвигают немного внутрь, учитывая что гребень должен быть немного уже. Отбивают внешнюю вертикаль.
От внешней вертикали отступают на ширину гребня и чертят параллельную линию.
Наносят такие же линии на противоположной стороне.
Делают пропилы бензопилой или ручной циркуляркой по каждой линии. Глубина пропила не более 50 мм.
На стене снаружи и изнутри, отступив на 50 мм от края проема, отбивают вертикали и делают пропилы такой же глубины.
Срезают стамеской лишнюю древесину, и дорабатывают поверхность гребня шлифовкой.

Изготовление боковин, вершника и подоконной доски

Делают чертеж коробки с указанием размеров каждой детали. Для боковин берут брус 100х150 мм. Меньшая сторона сечения — толщина боковины, большая — ширина. Для верхней и нижней детали коробки заготавливают доску 40х150 мм.

Технология изготовления боковин следующая:

Отрезают два куска длинной на 20-30 мм больше высоты оконной рамы.
Посредине широкой стороны чертят осевую. От нее отбивают две линии на расстоянии 50 мм друг от друга и от краев бруса.
Режут два пропила глубиной не менее 50 мм. Между ними делают еще два таких же пропила на приблизительно одинаковом расстоянии друг от друга.
Вырезают стамеской паз, дорабатывают дно до ровного состояния.

Верхнюю и нижнюю часть коробки делают так:

Вырезают две одинаковых доски. Длину каждой из них делают чуть меньше суммы ширины проема рамы и две высоты гребня.
По коротким торцам, на удалении от углов по 50 мм, делают два пропила такой же длины.
Между пропилами дрелью сверлят несколько отверстий, по которым вырезают паз.

Сборка обсадной коробки

Перед сборкой необходимо обработать антисептиком торцы проема и детали обсады, а также утеплить шов между будущей коробкой и стеной. Для боковин и нижней доски коробки используют межвенцовый ленточный утеплитель из джута или льна — им обкладывают гребень и стелют на подоконный торец проема.

Сборку ведут так:

На гребни надевают пазами нижнюю поперечную доску. Выставляют по уровню, прокладками, крепят к венцу.
Заводят вершник по диагонали пазами в гребни, поднимают вверх, фиксируют.
Надевают пазами на шипы боковые стойки. На них опускают вершник.
Проверяют геометрию обсадной коробки, при необходимости корректируют. Должна образоваться черновая рама шире и выше оконной (с учетом подставного профиля) на 2 см.
Сшивают саморезами боковины и поперечные детали.

Наглядно это увидеть можно на видео ниже:

Завершающий этап перед монтажом окна и отделкой — утепление усадочного зазора.

Монтаж окна

Установку пластикового окна в черновую обсаду проводят креплением через профиль. Распашные створки снимают с петель, у глухих демонтируют стеклопакет. Расстояния от угла до крепежа равно 10-15 см, а между крепежом — зависит от цвета и ширины профиля рамы согласно инструкции изготовителя.

Установка проходит так:

Вставляют в коробку окно.
Выставляют по уровням и в плоскости, используя монтажные клинья.
Крепят саморезами.
Обрабатывают древесину в зазорах антисептиком. После его высыхания, заполняют шов специальной клей-пеной для дерева.
Монтируют отлив, подоконник. Зашивают откосы доборными досками.

Окончательную отделку завершают установкой внешнего и внутреннего наличника.

Технология установки пластиковых окон в деревянных домах

Технологический процесс установки пластиковых окон в деревянных строениях имеет также свои особенности. Последовательность данной процедуры желательно не нарушать, так как это может привести к некачественному функционированию данных элементов дома. Она заключается в следующих действиях:

Предварительные подготовительные работы:
- демонтаж старого окна;
- очистка оконного проема от лишней грязи;
- снятие вертикальных и горизонтальных замеров с помощью рулетки;
- проектирование будущей оконной конструкции (при этом следует учесть все ее особенности).
Изготовление обсадной конструкции из четырех основных деревянных элементов, которые должны соответствовать основному оконному проему.
Монтаж обсадки:
- в торцах оконного проема вырезают пазы;
- в них вставляют готовую обсадную коробку;
- образовавшиеся зазоры заполняют каким-либо пригодным материалом (например, монтажной пеной, тонкими досками, рулонной паклей).
Установка пластикового окна:
- выставляют уровень по вертикали;
- горизонт фиксируют с помощью деревянных брусков, подложенных под низ оконной рамы;
- крепят оконную конструкцию к обсадной конструкции, используя при этом анкерные крепления (для этого понадобятся саморезы);
- навешивают оконные створки;
- проверяют их функционирование и плотность закрытия;
- запенивают все щели и проемы монтажной пеной по трем сторонам проема (кроме верхней).
Финишные отделочные работы:
- срезают выступающие лишние остатки засохшей монтажной пены;
- заклеивают пенную прослойку гидроизоляционной пленкой;
- устанавливают декоративные наличники, которые закроют место соединения обсадки и оконной рамы.

Для качественной самостоятельной установки пластиковых оконных конструкций в деревянных домах нужно помнить о важных существенных деталях:

обязательное использование строительного уровня, который поможет избежать лишних перекосов;
не следует использовать старую оконную коробку в роли обсадной конструкции, она не сможет компенсировать будущую усадку;
высота готовой обсадной коробки должна быть меньше высоты проема для окна на семь-восемь сантиметров для того, чтобы оставалось место для усушки стены (так деформационные процессы не повредят всю конструкцию);
крепление оконной пластиковой конструкции производится только к обсадке и ни в коем случае к деревянной стене;
деформационные прокладки из мягкого пластика, расположенные внутри рамы, не должны допускать соприкосновения стеклопакета с профилем;
можно дополнительно пластиковое окно закрепить металлическими монтажными пластинами, после чего применить герметик или монтажную пену;
запенивание рамы производится только полной сборки оконной конструкции, навешивания створок (в противном случае при застывании пенная масса деформирует раму, и ее использование будет невозможным);
провести дополнительное утепление и гидроизоляцию установленного окна.

В том случае, когда хозяин деревянного дома не решается выполнить все перечисленные работы самостоятельно, он в любой момент может обратиться за помощью к квалифицированным специалистам-строителям. Они качественно выполнят монтаж пластиковых окон, учитывая все их особенности.

Как выбрать тип обсады?

Обсада в колоду черновая с внешней отделкой

На текущий момент активно используется три основных конструкции обсадных рам («окосячки»):

обсада в колоду (или «П-образная»);
окосячка в шип (или «Т-образная»);
окосячка в закладной брусок.

Напомним, что любая обсадная рама – это каркас для монтажа окна или двери, не имеющий жёсткой связи со срубом. Если сформулировать одной фразой, для чего нужна окосячка, то она будет звучать так: «бревна в срубе смещаются, рама остается неподвижной».

Обратите внимание, что при монтаже обсады необходимо постоянно контролировать отсутствие фиксированных соединений между окосячкой и срубом!

Сопряжение обсады и сруба в вертикальной плоскости – скользящее, вида «шип-паз». В зависимости от типа окосячки, шип может располагаться как на вертикальном стояке, так и на торце проёма.

Учитывая это, между верхней перекладиной обсадной рамы и срубом всегда должен присутствовать компенсационный зазор, заполненный волокнистым уплотнителем. Размеры этого зазора зависят от климатических особенностей в регионе и колеблются в диапазоне от 60 до 100 мм.

Каждый из приведенных вариантов обсады имеет несколько модификаций, но, тем не менее, можно сформулировать несколько общих рекомендации для выбора оптимальной схемы.

Обсада для окон

Т-образная с выбраной четвертью

Обсада для пластиковых окон в деревянном доме изготавливается чаще всего Т-образного типа. Её конструкция включает четыре элемента:

Две вертикальных стойки («косяка»), задача которых обеспечить подвижное сопряжение обсадной рамы и сруба.
Верхняя перекладина («вершник»).
Нижняя перекладина, которая в обсадных рамах для пластиковых окон одновременно является подоконником.

Учитывая, что окосячка данного типа используется при установке окон очень часто, рассмотрим более детально две её базовые модификации: монолитную и сборную.

С точки зрения надёжности, долговечности и качества теплоизоляции лучшим вариантом является монолитная Т-образная обсада. Термин «монолитная» в данном случае означает, что доска рамы и закладной шип составляют одно целое и изготовлены из одного бруска дерева (доски).

Но в то же время это и наиболее дорогой вариант, поскольку в толщину заготовки должна быть заложена высота шипа.

Обсада в шип с посадкой шипа на клей

Для уменьшения стоимости обсадного переплёта иногда используют сборный вариант, в котором закладной брусок (шип) и внутренняя доска рамы изготовлены из разных досок. Шип в данном случае можно либо посадить в паз с обеих сторон, либо клеить стабильными составами, которые применяются в домах из клееного бруса.

Обратите внимание, что крайне не рекомендуется соединять доску и шип саморезами, поскольку со временем такое соединение станет главным мостиком холода в оконном проёме. Обсада в колоду (П-образная) при установке ПВХ окон применяется довольно редко и чаще всего в тех случаях, когда между большими окнами имеется простенок из брёвен небольшой длины. В этом случае, обсадной переплет не только защищает окно, но и каркасно фиксирует бревна, предотвращая их смещение в горизонтальной плоскости

В этом случае, обсадной переплет не только защищает окно, но и каркасно фиксирует бревна, предотвращая их смещение в горизонтальной плоскости

Обсада в колоду (П-образная) при установке ПВХ окон применяется довольно редко и чаще всего в тех случаях, когда между большими окнами имеется простенок из брёвен небольшой длины. В этом случае, обсадной переплет не только защищает окно, но и каркасно фиксирует бревна, предотвращая их смещение в горизонтальной плоскости.

Окосячка для дверей

Выбор конструкции окосячки для дверей зависит от типа двери.

Для деревянных наружных дверей используют наиболее прочный вариант обсадного переплёта – окосячку в колоду.

В тех случаях, когда в бревенчатый сруб устанавливается металлическая дверь, достаточно смонтировать только вертикальные направляющие по схеме «в закладной брус».

На межкомнатных дверных проёмах, как правило, экономят и двери монтируются в раму вида «закладной брус» без нижней перекладины. Фиксация нижнего размера рамы в данном случае обеспечивается за счёт досок пола.

Завершая раздел с рекомендациями по выбору вида окосячки, отметим, что при установке пластиковых окон в брусовом доме, дополнительным фактором в пользу Т-образной конструкции является наличие готовых пазов под шип в торцах проемов, поскольку многие производители клеёного бруса выполняют фрезерование и распиловку по чертежам заказчика.

Откосы для пластикового окна в деревянном доме

Окна стоят, подоконник есть, а вот откосы внешним видом не радуют.

Самый простой вариант, с которым справятся даже девушки – закрыть их пластиковыми панелями. Для этого понадобится:

L-образный или стартовый профиль – он прикручивается к стене вплотную к раме окна;
декоративный пластиковый уголок – он закрывает торец панели со стороны комнаты и тоже прикручивается саморезами;
сама пластиковая вагонка для откосов.

Вся система выглядит довольно просто – в стартовый профиль вставляется вагонка и закрывается уголком.

И даже ничего не нужно запенивать. Но чтобы обеспечить необходимую защиту монтажного шва и хорошее утепление, следует между стеной и откосом уложить утеплитель и прикрыть его пароизоляцией. С наружной стороны шов закрывается ветрозащитной пленкой – гидроизоляцией с хорошей паропроницаемостью.
