Формы и размеры
Современные технологии и передовое оборудование позволяют изготавливать светодиодные светильники любых форм и размеров. Выбору потребителя представлены как стандартные круглые, овальные и квадратные, так и более необычные асимметричные, цилиндрические, плоские и прямоугольные разновидности.
Размеры изделий зависят от их формы. Для стандартных круглых моделей диаметр составляет не менее 50 мм, а размер прямоугольных – 170×200 мм и выше.
Разными по форме являются светодиодные лампы, используемые в таких светильниках. Они могут быть грушевидными, в форме свечи, эллипса, шара, трубки или цилиндра. От выбора формы и размера ламп зависит то, насколько качественным будет освещение комнаты, и возможность акцентирования внимания на определенных предметах интерьера.
В комнате с низкими потолками устанавливают небольшие по размерам светильники. Если высота позволяет, то можно монтировать габаритные элементы.
Небольшие круглые споты используют для освещения кухни, коридора, в системе подсветки витрин магазина и т. п. Характеризуются простотой монтажа.
Плоские изделия подойдут для освещения ванной и других комнат с повышенной влажностью, поскольку расположенные внутри элементы защищены плафонами.
Установка светодиодных светильников
Необходимые комплектующие
Для того чтобы накладной светодиодный светильник работал максимально эффективно, при подключении необходимо проверить наличие и работоспособность ряда комплектующих.
В некоторых моделях они встроены в корпус светильника, а в других – требуют отдельной установки:
Радиатор – о его необходимости мы говорили выше. Даже если мы монтируем накладной светильник на подвесной или реечный потолок, радиатор должен обеспечивать эффективное теплоотвелдение;
Блок питания – очень важный элемент, обеспечивающий эффективное свечение светильника. Использование некачественных блоков питания может привести к мерцанию светильника и возникновению «эффекта стробоскопа».
Блок питания
В блоках питания применяются трансформаторы электронного и индукционного типа
Первые – меньше и легче (что важно для скрытого монтажа), но подвержены поломкам. В отличие от электронных индукционные трансформаторы для светодиодных светильников надежнее и дешевле, однако обладают большими габаритами и массой
В итоге и радиатор, и блок питания нужно выбирать исходя из места подключения светильника.
Особенности монтажа светильников на потолок
Накладные светильники для потолка на основе светодиодов чаще всего выпускаются в корпусах, оборудованных всем необходимым для крепления. Как правило, светильник такого типа достаточно легко монтируется на потолок из самых разных материалов с использованием простых крепежных элементов – турбовинтов или дюбелей с металлическими либо пластиковыми гильзами (см. Монтаж светодиодной подсветки потолка, оптимальное решение).
Накладные светильники на реечном потолке
В зависимости от конкретной модели монтаж накладных светильников от разных производителей может отличаться.
В целом же процесс установки выглядит следующим образом:
На выбранном месте в непосредственной близости от вывода проводов для освещения сверлим отверстия для под монтажную пластину (подробно этот процесс можно рассмотреть на видео инструкции);
Отверстия под крепление должны быть проделаны в полнотелом основании. Если отверстие под монтажную пластину попадает в пустоту (бур перфоратора характерно «проваливается», не встречая сопротивления), целесообразно пересверлить отверстие несколько в стороне;
Светильник на кронштейне
Подключение проводов к клеммнику
Корпус подключенного светильника надеваем на проушины монтажной пластины и фиксируем винтами;
На закрепленный корпус светильника надеваем прозрачные части (колпак или защитное стекло) и проверяем его работоспособность.
Подытожив все вышесказанное, можно констатировать: благодаря своим характеристикам потолочные светодиодные светильники будут отличным решением для освещения ряда комнат в доме или квартире. И если вы подберете оптимальную модель и правильно ее установите – то вам гарантировано яркое и экономное освещение на долгие годы!
Таблицы LED светильников с наиболее популярными параметрами
Круглые, мощность светового потока 400-1200 Лм
| Название | Диаметр/высота, мм | Мощность, Вт | Входное напряжение, В | Световой поток, Лм | Степень защиты IP |
| ESTARES DRL-5 | 155/35 | 5 | 220 | 580 | 44 |
| ESTARES DRL-9 | 155/35 | 9 | 170-265 | 600-650 | 44 |
| ESTARES DRL-8 | 210/35 | 8 | 110-240 | 896 | 44 |
| ESTARES DRL-13 | 210/35 | 13 | 170-265 | 1000 | 44 |
| ESTARES DRL-12 | 250/35 | 12 | 170-265 | 960-1120 | 44 |
| FERON | 120/34 | 6 | 220 | 480 | 40 |
| FERON | 6 | 220 | 480 | 20 | |
| FERON | 180/34 | 12 | 220 | 960 | 40 |
| FERON | 180/80 | 8 | 230 | 640 | 65 |
| ELVAN | 115/35 | 8 | 220 | 540 | 44 |
| FERON | 220/85 | 8 | 230 | 480 | 20 |
| FERON | 290/70 | 12 | 230 | 720 | 20 |
| MAYSUN | 12 | 160-265 | 1100 | 65 | |
| MAYSUN | 159/35 | 9 | 170-265 | 650 | 44 |
| MAYSUN | 210/35 | 13 | 170-265 | 1050 | 44 |
| FERON | 12 | 220 | 720 | 20 | |
| FERON | 120/40 | 6 | 220 | 480 | 20 |
| FERON | 165/70 | 10 | 220-240 | 600 | 54 |
| FERON | 260/260 | 12 | 220 | 720 | 20 |
Круглый накладной светильник Estares Marella dlr-22
Круглые, мощность светового потока 1200-2400 Лм
| Название | Диаметр/высота, мм | Мощность, Вт | Входное напряжение, В | Световой поток, Лм | Степень защиты |
| FERON | 300/40 | 24 | 220 | 1920 | 20 |
| FERON | 395/70 | 24 | 230 | 1680 | 20 |
| MAYSUN | 250/35 | 17 | 170-265 | 1450 | 44 |
| MAYSUN | 310/35 | 22 | 170-265 | 1750 | 44 |
| MAYSUN | 330/70 | 16 | 170-265 | 1400 | 44 |
| MAYSUN | 350/69 | 25 | 170-265 | 2050 | 20 |
| MAYSUN | 160/115 | 20 | 170-265 | 1800 | 44 |
| FERON | 220/34 | 18 | 220 | 1440 | 40 |
| FERON | 230 | 8 | 230 | 1260 | 20 |
Квадратные, прямоугольные, линейные (мощность 400-1200 Лм)
| Название | Размер, мм | Мощность, Вт | Входное напряжение, В | Световой поток, Лм | Степень защиты |
| ESTARES DLS-5 | 160X160 | 5 | 170-265 | 600-650 | 44 |
| ESTARES DLS-9 | 160X160 | 9 | 170-256 | 600-650 | 44 |
| ESTARES DLS-8 | 185X185 | 8 | 170-256 | 768-896 | 44 |
| ESTARES DLS-12 | 230X230X35 | 12 | 110-240 | 960-1120 | 44 |
| FERON | 600X58 | 12 | 230 | 720 | 44 |
| FERON | 120X120X34 | 6 | 220 | 480 | 40 |
| FERON | 600X30 | 12 | 230 | 720 | 44 |
| ELVAN | 115X115X35 | 6 | 220 | 540 | 44 |
| MAYSUN | 280X40 | 12 | 170-265 | 925 | 44 |
| MAYSUN | 215X145X70 | 12 | 160-265 | 1100 | 65 |
| MAYSUN | 160X160X35 | 9 | 170-265 | 650 | 44 |
| MAYSUN | 185X35 | 13 | 170-265 | 1050 | 44 |
| FERON | 120X120X40 | 6 | 220 | 480 | 40 |
| FERON | 180X180X40 | 12 | 220 | 960 | 40 |
| FERON | 180X180 | 12 | 220 | 960 | 40 |
| Светкомплект | 190Х190 | 10 | 220 | 850 | 20 |
| Светкомплект | 200X200 | 15 | 220 | 1110 | 44 |
| ELVAN | 172X172 | 12 | 220 | 860 | 20 |
| ELVAN | 180X180 | 12 | 220 | 960 | 20 |
| Светкомплект | 200X200 | 12 | 220 | 890 | 20 |
| Светкомплект | 170X170 | 12 | 220 | 850 | 20 |
| Светкомплект | 220X220 | 12 | 220 | 900 | 20 |
Накладной светодиодный светильник Maysun DLS-5
Квадратные, прямоугольные, линейные (мощность 1200-2400 Лм)
| Название | Размер, мм | Мощность, Вт | Входное напряжение, В | Световой поток, Лм | Степень защиты IP |
| ESTARES DLS-16 | 270x270x35 | 16 | 110-240 | 1430 | 44 |
| MAYSUN | 230X35 | 17 | 170-265 | 1450 | 44 |
| MAYSUN | 270X35 | 22 | 170-265 | 1750 | 44 |
| MAYSUN | 345X80 | 18 | 170-265 | 1440 | 44 |
| MAYSUN | 445X80 | 30 | 170-265 | 2400 | 44 |
| FERON | 225X225X40 | 20 | 220 | 1500 | 40 |
| ELVAN | 620,5X150 | 14 | 220 | 1260 | 20 |
| ELVAN | 300X600 | 30 | 220 | 3200 | 44 |
| ELVAN | 300X1200 | 40 | 220 | 3200 | 44 |
| ELVAN | 225X225 | 18 | 220 | 1580 | 20 |
| Светкомплект | 250X250 | 20 | 220 | 1550 | 20 |
| Светкомплект | 280X280 | 25 | 220 | 1850 | 44 |
Кроме приведенных в таблице осветительных приборов, популярностью пользуются разнообразные дизайнерские варианты и тонкие панели без драйверов, типа ECOLA LED PANEL размером 600Х600. Благодаря таким преимуществам, как экономичность, экологичность, долговечность, безопасность, современномый дизайн, большой модельный ряд, возможность установки диммера для регулировки интенсивности светового потока, возможности использовать дистанционное управление, устройства набирают все большую популярность. Элегантные, стильные потолочные и мебельные светильники активно вытесняют небезопасные, потребляющие большое количество электроэнергии лампы.
Цветовые решения
Светодиодные лампы излучают свет в разных диапазонах. В зависимости от температуры накала это может быть холодный белый или теплый желтый свет. Параметр принимает значение от 1800 до 6600 К. Спальне, где необходима романтическая обстановка, идеально подойдут теплые желтые оттенки, напоминающие свет от свечи. А вот в зале можно разгуляться – организовать многоуровневое освещение с применением диммеров для регулировки яркости.
Для изменения цвета могут использоваться цветные плафоны. На фоне остальных выделяются коричневые и черные приборы, создающие таинственную обстановку и подчеркивающие изысканный вкус хозяина квартиры.
Светодиодные светильники в вашем доме
Преимущества светодиодных светильников для потолка
Светодиоды
Современные светильники — накладные, встраиваемые и точечные — существенно отличаются от всех остальных осветительных приборов. Соответственно, по сравнению с ними светодиодные светильники обладают как преимуществами, так и недостатками.Вначале проанализируем, какие выгоды предоставит вам установка светодиодных светильников:
Во-первых, накладные светильники, настенные и встраиваемые отличаются низким уровнем энергопотребления. Светодиодный светильник потребляет электричества в 10 раз меньше, чем лампа накаливания и втрое меньше, чем люминесцентная лампа, обеспечивающая аналогичный уровень освещения. Т.е. установка светодиодных светильников дает вам возможность существенно снизить энергозатраты на освещение дома или квартиры;
Во-вторых, светодиодные лампы, используемые в светильниках, имеют номинальный срок службы около ста тысяч часов (что приблизительно соответствует 11 годам непрерывной работы). Следовательно, менять лампы, которыми комплектуются потолочные светильники, нужно гораздо реже;
Кроме того, светодиодные лампы не содержат в своем составе ртуть, что делает их абсолютно безопасными с экологической точки зрения.
Выгода от использования светодиодов
Кроме всего вышеперечисленного к достоинствам именно накладных светодиодных светильников можно отнести простоту в установке. В отличие от встраиваемых светильников, которые можно смонтировать только при масштабном ремонте (например, когда проводится установка реечного потолка в ванной комнате своими руками), накладной светильник можно смонтировать на любой потолок буквально за несколько минут.
Недостатки светодиодных светильников
Однако, кроме приведенного выше списка преимуществ, накладные потолочные светодиодные светильники обладают рядом недостатков по сравнению с другими осветительными приборами:
Светильники со светодиодами «Cree» — одни из лучших, то в то же время — одни из самых дорогих.
Следующий недостаток – постепенная «деградация» светильников. Недорогие модели светодиодных ламп могут со временем (через 3-5 лет интенсивной эксплуатации) терять яркость свечения. А если учесть, что вложения в светодиодные лампы за счет экономии электроэнергии окупаются в среднем за пять лет, то этот недостаток можно счесть весьма существенным;
• Также к недостаткам светодиодных светильников можно отнести неприятный спектр излучаемого ими света. Кроме того, свет от таких светильников достаточно узконаправлен, и если вы используете светодиодные потолочные светильники – накладные или встроенные в подвесной потолок, то вам может понадобиться установить больше точек освещения на единицу площади.
Анализируя достоинства и недостатки таких светильников, мы можем наблюдать практически паритет: где-то светодиоды разгромно выигрывают у ламп накаливания, а где-то — существенно им уступают. Вот почему делать выбор «за» или «против» нужно предельно взвешенно.
Куда установить светодиодный светильник
Одним из наиболее важных факторов при выборе в пользу светодиодного светильника является его размещение в квартире.
Попробуем разобраться, где же мы будем устанавливать светильники на светодиодах?
Спальня. Здесь светодиодный светильник, пожалуй, подойдет меньше всего. Достаточно резкий свет от светодиодных ламп будет контрастировать со всей атмосферой этого помещения, потому для спальни от светодиодов лучше отказаться;
Гостиная. Установка накладного светодиодного светильника вполне возможна – но только при условии, что светильник впишется в общий дизайн помещения. Потому для гостиной в стиле «хай-тек» светодиоды вполне применимы, а вот для классической гостиной – говорим решительное «нет!»;
Кухня. Здесь светодиодный светильник можно использовать не в качестве основного света, а в качестве направленной подсветки. К примеру, накладную светодиодную лампу можно установить над мойкой или плитой – для обеспечения яркого света при готовке или мойке посуды.
Накладной светильник для кухни
Также накладные светильники светодиодные – потолочные и настенные – можно устанавливать в хозяйственных постройках: гаражах, сараях мастерских. Наружное освещение частного дома тоже можно организовать с использованием светодиодных фонарей и прожекторов.
Итак, начинаем…
Потолочные накладные светильники на сегодняшний день являются достаточно востребованными лампами, которые способны дать комнате нужный уровень освещения и при этом их отличает нестандартный внешний вид.
На рынке на данный момент времени можно отыскать самые разнообразные потолочные светильники накладного типа, которые между собой будут отличаться различными конструкционными особенностями.
Установка
Накладные светильники потолочного типа просто накладываются на поверхность потолка. При этом здесь не требуется дополнительно освобождать место внутри потолочной конструкции.
Кроме этого такие приборы вообще позволяют сэкономить на пространстве, что очень ценно в помещениях с низкими потолками.
Покупая для дома подобный светильник, вы получите следующие преимущества:
- экономия пространства под потолком;
- простой монтаж, с которым справится любой человек;
- наличие большого разнообразия форм и моделей;
- красивый и необычный внешний вид;
- качественное освещение. Особенно, если используются led-светильники, в которые встроены светодиодные источники света;
- возможность скрыть все провода и крепежные элементы под корпусом светильника. По его форме лампы бывают квадратные и круглые;
- возможность использовать в любом интерьере (классика, хай-тек, модерн, минимализм, прованс и т.д.).
В интерьере
Помимо этого, благодаря накладному способу крепления, такие лампы и люстры могут использоваться как дополнительный элемент декора.
Чтобы выбор для дома был оптимальным необходимо знать, из чего можно выбирать.
Чем «засветить»?
Лампы накаливания
В современном мире большинство накладных осветительных приборов адаптировано под разнообразные источники света. Сегодня для создания светового потока в таких лампах могут использоваться:
- лампы накаливания. Это самые энергозатратные источники света. Поэтому сегодня они становятся все менее востребованными. Но они все равно продолжают использоваться, так как их монтаж не требует специальной подготовки в плане прокладывания новых проводов или подключения дополнительного оборудования (как например, нужно при led-светильниках, содержащих в себе светодиодные лампочки). Помимо значительного потребления электроэнергии к минусам таких ламп можно еще отнести и достаточную громоздкость. Из-за этого такие источники света все реже используются для освещения. Их сегодня уверенно заменяют светодиодные, люминесцентные и галогеновые лампочки;
- галогенные лампы. Их принцип работы напоминает лампочки накаливания. Но отличие здесь заключается в наполнении стеклянной колбы парами галогена. В результате этого такая лампочка будет служить гораздо дольше, создавая при этом более качественное освещение. Световой поток подается в естественной световой гамме;
Галогеновая лампа
- люминесцентные лампочки. Это источники света более нового поколения. Здесь основным действующим элементом являются пары ртути. Пары содержатся в люминофоре. В результате имеется возможность получить ультрафиолетовое излучение. Лампы могут светить различными оттенками. Но такие источники света имеют ряд недостатков, что делает их не столь выгодным приобретением, как например led-светильники и светодиодные лампы;
- светодиодные лампы. Это самые популярные на сегодняшний день светильники, которые еще по-другому обозначаются аббревиатурой «led». Установив у себя дома led-лампу накладного типа, вы обеспечите свой дом отменным уровнем освещения. Кроме того светодиодные источники света отличаются самым длительным периодом службы (led-лампы могут прослужить до 15-20 лет). При этом светодиодные лампочки еще обладают и самым низким потреблением электроэнергии. Их использование позволит сэкономить до 80% на оплате квитанций по электроэнергии.
Светодиодная лампа
Во многом выбор источника света определяет и модель накладного потолочного светильника. Не всегда цоколь лампы подойдет под ту или иную лампочку. Это необходимо обязательно учитывать при выборе светильника.
Виды полупроводниковых светильников накладной конструкции
Выпускают разнообразные LED светильники, которые помогают реализовать самые смелые дизайнерские решения. Выделяют моноцветные, излучающие свет в узком диапазоне (белый холодный, белый теплый, зеленый и т.д.) и RGB. Последние состоят из красных, зеленых и синих светодиодов, свечение которых регулируется и смешивается контроллером, позволяя выбрать желаемый цвет либо запрограммировать смену цветов. Такие приборы устанавливают в развлекательных учреждениях, торговых центрах. В дизайне домашнего интерьера RGB подсветка также популярна и служит для зонирования и релаксации. Офис чаще оснащают белого холодного или теплого света.
По форме корпуса, можно выделить:
- круглые;
- квадратные;
- прямоугольные;
- цилиндрические;
- полусферические;
- люстры.
По типу крепления:
- на статичном кронштейне;
- кронштейне с закрепленным на нем поворотным механизмом.
По варианту установки:
- настенные;
- потолочные;
- для установки на мебели;
- для влажных помещений;
- для установки под водой.
По степени защищенности IP XY:
- для внутреннего освещения X = от 0 до 4; Y = от 0;
- для наружного освещения X = от 4 до 6; Y=3 до 8;
- для установки внутри аквариумов и искусственных водоемов X=6; Y=8.
Например, Geniled ЛСП 2х36 с классом защиты 65 означает, что устройство полностью защищено от проникновения пыли и может быть установлено во влажных помещениях.

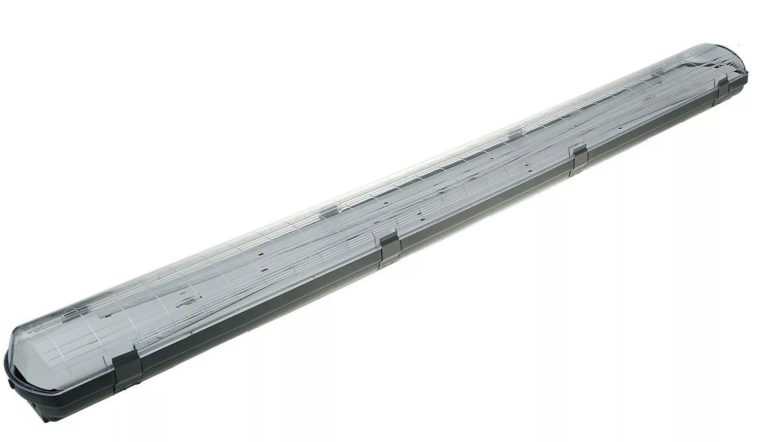

Светодиодный светильник Geniled ЛСП 2х36
Разновидности
Светильник без светодиода состоит из крепежа и плафона. Монтаж происходит к перекрытиям или подвесным деталям, а классификация основывается на нескольких критериях. Одним из таковых считается геометрическая форма – приборы бывают круглыми, квадратными или нестандартными.
Данный критерий никак не сказывается на области применения приборов, но можно констатировать факт – круглые накладные лампы используются чаще остальных. Квадратный светильник выпускается в компактном и панельном исполнении. Панельные потолочные изделия на светодиодах обычно применяются в просторных офисах.
Более мощные потолочные светильники эксплуатируются вместо обычной люстры, но поскольку они излучают узконаправленные пучки света, то рекомендуется параллельно установить несколько точечных ламп. В огромных по площади комнатах задействуют несколько мощных потолочных светильников.
Возможен и другой вариант: применение стандартной люстры (в которую, к слову, вместо лампы накаливания можно вкрутить светодиодную) и нескольких потолочных накладных светильников. Это позволит добиться неповторимого декоративного эффекта и зонирования комнаты путем деления на зоны освещения.
Особенности
Изучая особенности диодных приборов, попробуем разобраться в их преимуществах над остальными. В один светильник входят несколько маленьких светодиодов, подключенных к единой электронной плате и питаемых от блока питания. Чем больше диодов в лампе, тем она мощнее и ярче.
В работе любого электротехнического элемента вырабатывается тепло. Качественный светодиодный светильник должен содержать радиатор, защищающий устройство от перегрева. Кроме того, на вероятность перегрева влияет наличие термической пасты, которая имеется во всех брендовых изделиях. Обязательно периодически заменять ее!
Такие приборы не предназначены для эксплуатации от промышленной электрической сети напряжением 220 В. Предварительно этот параметр нужно понизить, поэтому производители встраивают в схему питания драйверы, поддерживающие ток на заданном уровне, достаточном для работы светодиодов. Стандартный преобразователь тока для светодиода не подходит.
Светильники на светодиодах: устройство и особенности
Устройство светодиодных светильников
Понять преимущества, которыми обладает накладной потолочный светильник, можно только после тщательного анализа особенностей его работы. Поэтому давайте разберемся, как же устроен классический светодиодный потолочный светильник?

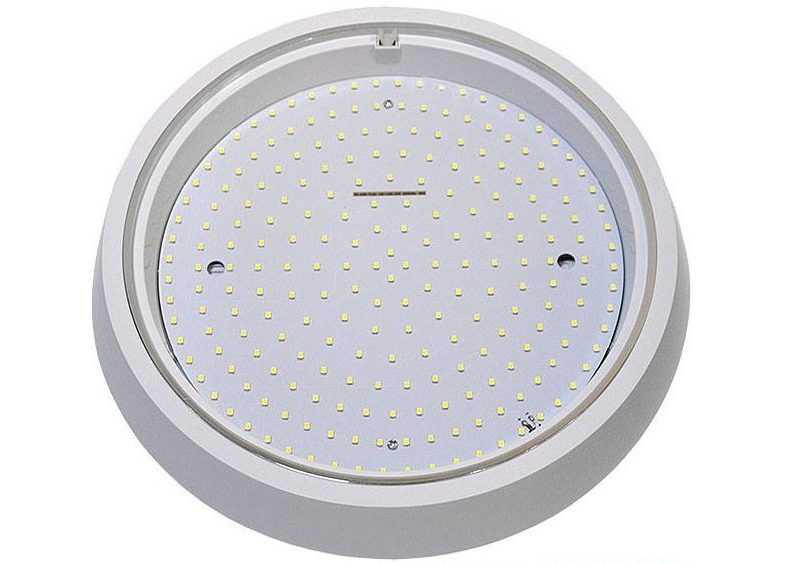

Основу любого светодиодного светильника (неважно – встраиваемого или накладного) составляет лампа, представляющая собой набор из нескольких светодиодов. Количество и тип используемых светодиодов являются главными факторами, определяющими мощность лампы, и как следствие — мощность самого светильника;. Количество светодиодов в одной лампе может быть различным: некоторые светильники используют лампы с одним светодиодом, другие – лампы с несколькими десятками светодиодных световых элементов;
Количество светодиодов в одной лампе может быть различным: некоторые светильники используют лампы с одним светодиодом, другие – лампы с несколькими десятками светодиодных световых элементов;
Как правило, все светодиоды одного светильника включены в единую цепь, которая подключается к управляющей схеме через блок питания;
Другим обязательным элементом, входящим в конструкцию светильника на основе светодиодных ламп, является радиатор. Все дело в том, что при работе светодиодная лампа выделяет тепло, требующее обязательного отведения.
Поэтому потолочные светильники, как накладные, так и встраиваемые в поток – в обязательном порядке комплектуются радиаторами различного типа (см. Подсветка потолка светодиодной лентой — декорируем помещение самостоятельно).
Схема теплоотведения
Особенности подключения светодиодов в светильнике
Что касается схемы подключения светодиодов в светодиодном светильнике, то здесь возможно несколько вариантов. Поэтому, если вы не планируете устанавливать готовый потолочный светильник, купленный в магазине, а собираетесь смонтировать его самостоятельно из имеющихся в вашем распоряжении светодиодов – внимательно прочтите информацию ниже:
Последовательное подключение светодиодов – Достаточно распространенное, однако имеющее ряд недостатков. По этому принципу подключаются светодиоды во многих светильниках промышленного производства;
Параллельное подключение светодиодов также возможно. При параллельном подключении светодиодных ламп к каждой лампе последовательно присоединяем токоограничивающие резисторы. Главная задача этих резисторов – предохранение светодиодов от пробоя;
Смешанное подключение светодиодов. При подключении светодиодов по смешанной схеме группы из нескольких последовательно соединенных световых элементов (светодиодных ламп) подключаются параллельно друг другу. Данная схема также широко используется в светодиодных светильниках для дома и офиса.
Выбор схемы, по которой собирается светильник, определяется достоинствами и недостатками того или иного способа подключения.
Последовательное подключение является наименее финансово затратным (отпадает необходимость в использовании большого числа резисторов), однако оно же наиболее уязвимо. При выходе из строя одного из элементов весь светильник перестает работать из-за разрыва в цепи.
Кроме того, для светодиодных светильников с последовательным подключением актуальной является еще одна проблема – если светодиод не просто перегорает, а происходит его пробой, то цепь не прерывается. В этом случае остальные светодиоды, включенные в потолочный светильник, достаточно быстро перегорают от работы в условиях перегрузки.
Вариант параллельного подключения
Данная проблема неактуальна для параллельного подключения – даже если часть светодиодных элементов выходит из строя, светодиодные светильники продолжают работать, пусть и не на полную мощность. Ограничивает распространение светильников с параллельным подключением только их высокая стоимость.
