Разновидности систем раздвижных межкомнатных дверей
Существуют такие виды систем раздвижения, как компланарные, fast, скрытые и поворотные.
Компланарная конструкция для раздвижных дверей является универсальным и удобным вариантом, совмещающим в себе несколько механизмов. Она предполагает наличие отдельных полозьев для каждой створки двери. При полном открывании дверного проема каждая часть наезжает на другую, ложась поверх нее. Конструкции могут иметь два или три полотна. В зависимости от этого устанавливают двух- или трехполозную направляющую.
Разновидности систем открывания раздвижных межкомнатных дверей
Альтернативным вариантом является установка трех створок дверей на двухполозную направляющую таким образом, что средняя часть располагается на одной рельсе, а две крайние – на другой. В закрытом виде система имеет вид ступенчатой конструкции открытого типа, где одна створка всегда будет на виду.
Такая конструкция имеет специальные кронштейны с ходовым механизмом, который фиксирует полотна в определенном положении. Поэтому при закрытой двери все створки выстраиваются в одну линию, закрывая направляющие, что делает систему-лесенку незаметной. При движении створка слегка сдвигается вперед, потом перемещается в сторону.
В системе fast механизм основан на опорах. Он имеет узкие направляющие без каркаса, которые могут быть представлены одинарными или двойными конструкциями. Рельсы выполняются в виде металлических или пластиковых направляющих для раздвижных дверей. Установка такого механизма не нуждается во фрезеровке.
Компланарная системе считается самой удобной и универсальной
Скрытая система полностью спрятана от посторонних глаз. Механизм может располагаться над проемом или быть встроен в саму дверь. Оба варианта способствуют расширению пространства. Если скрытый механизм для раздвижных дверей размещен внутри двери, на стену монтируются только ролики и крепления. Создается ощущение, что дверь парит в воздухе. Такие двери выглядят весьма изящно и оригинально, поэтому идеально вписываются в современный интерьер.
Поворотная система укомплектована алюминиевым профилем и крепежными элементами из этого же материала для фиксации створок. Механизм является прочным, надежным и простым в эксплуатации. Двери обычно состоят из двух полотен и при открывании складываются в гармошку, занимая пространство вдоль стены.
Основные виды механизмов для раздвижных дверей
Перед тем, как выбрать механизм для раздвижных дверей, необходимо внимательно изучить все доступные на сегодняшний день варианты. Самым простым считается подвесной механизм. С конструктивной точки зрения подвесные системы состоят только из одной, но очень мощной, направляющей, которая с легкостью способна выдержать достаточно высокие нагрузки. В нижней части конструкции находится специальный паз с гребневым упором. Эта конструкция предотвращает раскачивание створок во время движения. Именно паз не позволяет створкам двигаться со стороны в сторону. А вот свободное положение роликов может привести в будущем к незначительному перекашиванию полотна. Справедливости ради стоит отметить, что подвесные системы привлекают покупателей своей доступной стоимостью. Но при достаточно частом использовании они могут выйти из строя, что повлечет необходимость в замене конструктивных элементов.
Системы с двумя направляющими считаются отличной альтернативой подвесным конструкциям. Эти системы имеют в нижней части конструкции желоб с дополнительным движущимся роликом. Его задача заключается не только в перемещении полотна из стороны в сторону, но и в обеспечении нужного упора. Чаще всего система с двумя направляющими используется как основной механизм раздвижной двери гармошка. Можно их встретить и на дверях купе.
Имейте в виду, что ролики оборудуются подшипниками, которые значительно увеличивают плавность хода, а также улучшают срок годности механизма. Количество, установленных в модели роликов, зависит от массы полотна. Для тяжелых дверей необходимо устанавливать не менее четырех колесиков в каждой каретке.
Всего существует несколько вариантов механизмов:
- Однополозный механизм. В этом случае полотно перемещается по верхней направляющей, а нижняя не монтируется.
- Двухполозный механизм. В данном случае для движения створок используется нижняя направляющая, а верхняя применяется только лишь для поддержания полотна в вертикальном положении.
Движение створок осуществляется:
- Вдоль стен помещения.
- Внутрь кассеты или же внутрь стены.
- Движущаяся створка полностью или частично перекрывает зафиксированное полотно.

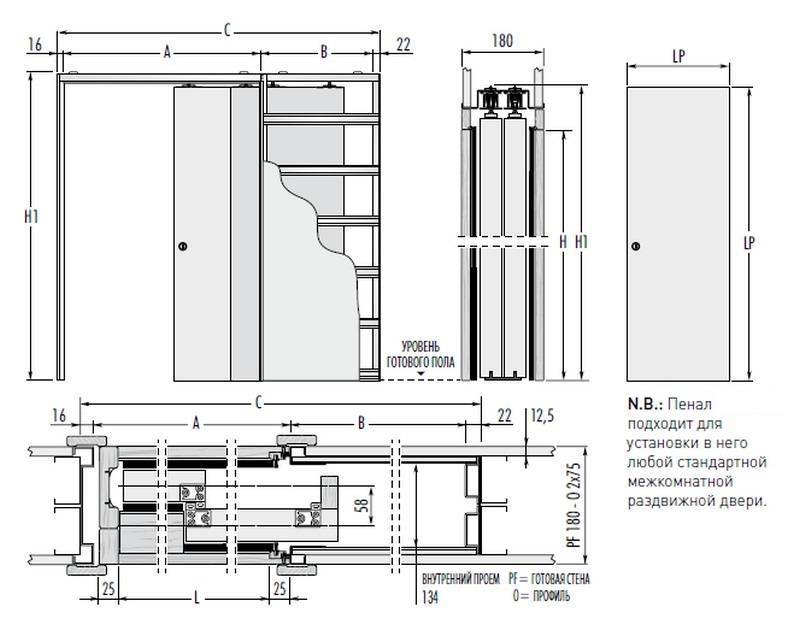

Конструктивные особенности дверей-пеналов
Рассматриваемый вид межкомнатных систем состоит из следующих элементов:
- Полотно, в количестве от одного до четырех, которые выполнены из древесного массива или ДСП/МДФ материалов, либо из стекла или пластика;
- Механизмы фурнитуры, ответственные за надлежащий откат двери в пенал;
- Направляющая, смонтированная в верхней части проема (там же расположены алюминиевые или стальные треки, которые центрируются в прямом направлении для правильного перемещения);
- Ролики-каретки, которые подбираются по количеству полотен, которых может быть от двух до четырех (особое требование к ним – увеличенные качества износостойкости);
- Стопоры, смонтированные по направляющим границам;
- Флажок, интегрируемый в нижнюю часть, ограничивающий передвижение створки;
- Ручки, утопленные в полотно с замками крючкового типа;
- Непосредственно пенал или кассета, т.е. ниша, в которую заходит скрытое внутри дверное полотно. Такой модуль выполняется из стали с алюминиевым или цинковым покрытием, а снаружи облицовывается.
Порядок монтажа кассетных систем, по большому счету, будет зависеть от особенностей конструкции. Подобные изделия поставляются вкупе со специальным набором, содержащим всю необходимую фурнитуру. В случаях, когда такой комплект отсутствует, то, в принципе, нужные элементы возможно изготовить самому. Однако, ролики все же предпочтительнее приобрести заводского производства. Сам пенал призван, как бы, продолжать стену и применяется для расположения дверного полотна при открытом положении. Непосредственный порядок монтажа может быть разным, что будет зависеть от того, в какую стену производится интеграция. Таковой не может являться несущая стена, ибо ее разрушать нельзя. Соответственно, в этом случае для установки вначале монтируется каркас (деревянный или металлический) повдоль стены, который обшивается гипсокартонном. Однако, при данном варианте полезная площадь пространства уменьшиться соразмерно толщине смонтированного каркаса. Для стены-перегородки требования куда мягче. Ее можно подвергнуть разрушению, чтобы в дальнейшем возвести фальшстену или новую перегородку с вмонтированным вовнутрь пеналом. По итогу, некоторое полезное жилое пространство будет сохранено.
Выбираем роликовый механизм
Для раздвижных моделей все элементы механизма важны. С точки зрения эксплуатационных характеристик они должны работать плавно и бесшумно. Если окажется, что опоры скрипят, значит, выбор сделан неправильно.
Виды колесиков
Производители предлагают варианты с ободками, изготовленными из:
- пластика;
- резины;
- тефлона;
- тармонида (отвердевшего композита);
- стали.
Чтобы исправно работал, его оснащают закрытыми подшипниками. Такой вариант исполнения позволяет предотвратить попадание внутрь опоры грязи, пыли, инородных тел, становящихся причиной разрушения подшипникового узла.
При выборе подходящего варианта, необходимо ясно понимать, какой рельс воспринимает основную нагрузку. Если речь идет о нижнеопорной сдвижной двери, основную нагрузку принимает на себя нижний ролик, а верхний выполняет исключительно поддерживающую функцию. В таком случае колесики, прикрепляемые к верхней части, только обеспечивают вертикальное положение. Наличие резины на внешнем ободе поможет снизить шум и стук, который появляется при открытии/закрытии. В зависимости от места установки, может отличаться по размерам и конструктивному исполнению.
Колесико, воспринимающее основную нагрузку, по возможности должно изготавливаться с впрессованным подшипником. Такое конструктивное исполнение позволит повысить качество и продлит срок службы. Комплектация амортизационной пружиной станет гарантией мягкости и плавности хода на протяжении всего периода эксплуатации.
Опора
При выборе, обязательно следует учитывать вес системы. Если она весит менее 60 кг, достаточно двух пар опор. Если превышает 60 кг – приобретают четыре пары. Учитывая данную особенность, существует ограничение по максимальному весу. От массивного варианта следует отказаться, если вес превышает 100 кг.
Особенности конструкции раздвижных межкомнатных дверей
Перед началом установки своими руками, необходимо провести ознакомление с конструкцией раздвижных дверей: какие элементы в ней присутствуют, преимущества и недостатки использования данной конструкции и каковы ее особенности. От данного этапа будет зависеть насколько качественное дверное полотно вы сможете подобрать и как долго оно будет служить.
На сегодняшний день известно две разновидности раздвижных дверей, отличающихся принципом открытия створок – это рельсовые и подвесные. Конструкция может быть представлена одностворчатой или двустворчатой моделью. Встречаются варианты, состоящие из нескольких отдельных элементов, представляющих форму гармошки. Такие межкомнатные двери изготавливаются из пластика или дерева. В зависимости от используемого материала, определяется вес изделия.
Дверь подвесного типа
Подвесные двери представляют собой полотно, изготовленное из массива дерева, искусственных материалов или пластика. Крепление производится на шарнирные системы верхнего расположения. Благодаря особенности передвижения, конструкция экономит значительную часть пространства, и имеет преимущество перед распашными моделями.
Разновидности моделей подвесного типа:
Двустворчатые. Наибольшее распространение получили двустворчатые модели дверей раздвижного типа. Основной особенностью данной модели является наличие верхней направляющей рельсы. Монтаж своими руками производится на потолке или стене. Легкость передвижения полотну придают ролики, расположившиеся в верхней части. Передвижение механизмов по направляющему шарниру создает не мало шума. Чтобы его минимизировать, используют пластиковую или резиновую обшивку. Для ограничения движения и предотвращения соскальзывания, в рельс устанавливают ограничительные элементы.
Двустворчатая дверь
Кассетные. Преимущество данной разновидности подвесных конструкций в том, что их основной механизм маскируется в смонтированный короб, который одновременно с этим выполняет роль межкомнатной перегородки. Сборка такой конструкции своими руками проста: потребуется собрать каркас межкомнатных раздвижных дверей, слегка превышающий ширину обычной конструкции, чтобы замаскировать направляющую и саму дверь при полном открытии. Передвижение конструкции подобного типа, не ограничивает пространства за счет нехватки места для его передвижения.
Кассетная дверь
Зонирующая перегородка. Не всегда приемлем вариант с установкой межкомнатной перегородки. Но есть необходимость в зонировании для создания отдельного пространства. В таких случаях, своими руками, проводится монтаж ширмообразной конструкции. Передвижение конструкции производится по верхним направляющим. Преимущество такой модели в том, что при необходимости, дверь собирается в ширину одного неширокого полотна, и не мешает свободному перемещению. Например, это актуально при появлении гостей или в дневное время.
Зонирующая дверь
Гармошка. Относится к бюджетному варианту конструкции, напоминающую по внешнему виду меха гармони – сочлененные между собой элементы при открытии собираются плотно друг к другу. Достоинства данных раздвижных дверей в простоте монтирования и стоимости готовой продукции. Из-за постоянного движения сочлененных механизмов, дверь очень быстро выходит из строя. Поэтому их рекомендовано устанавливать в местах с минимальным передвижением.
Дверь гармошка
Сдвижные рельсовые системы
Отличительной особенностью данной модели является наличие двух направляющих, в нижней и верхней части, для качественного передвижения конструкции. Вверху полотна своими руками устанавливаются роликовые механизмы, которые собственно говоря, и способствуют передвижению полотна.
В нижней части устанавливаются ограничители, блокирующие смещение двери влево или вправо. Благодаря данной особенности, конструкция сдвижных рельсовых дверей более устойчива, но требует большего ухода. Необходимо постоянно следить за чистотой нижней рельсы. При малейшем засорении, может произойти смещение и вылет раздвижных межкомнатных конструкций.
Сдвижная дверь с рельсовой направляющей в нижней части
Предмонтажная подготовка
В то время как принцип функционирования дверей-пеналов разобран досконально, и принцип их работы ясен и понятен, необходимо остановиться на нескольких немаловажных нюансах, прежде чем начать их установку:
- Во-первых, любые расчеты для обустройства пенала производятся от чистового уровня пола, что необходимо учитывать в процессе ремонта. До монтажа стоит обязательно продумать и подобрать вид полового покрытия, наличие подложки и стяжки;
- Во-вторых, ключевое значение для долговечности службы и качества работы дверей-пеналов в большей степени будет зависеть от ровной поверхности напольного покрытия;
- В-третьих, монтаж пенала предпочтительнее производить в стену-перегородку (хотя допускается наслоение и на несущую стену).
Принцип устройства раздвижных конструкций
Стандартный механизм для раздвижных дверей состоит из следующих элементов:
- Рельсы. Важная деталь, которая отвечает за перемещение створок. Встречаются металлопластиковые, стальные, алюминиевые варианты. Они бывают одинарными или двойными и могут размещаться внизу и вверху проема. Крепятся к потолку или напольному покрытию.

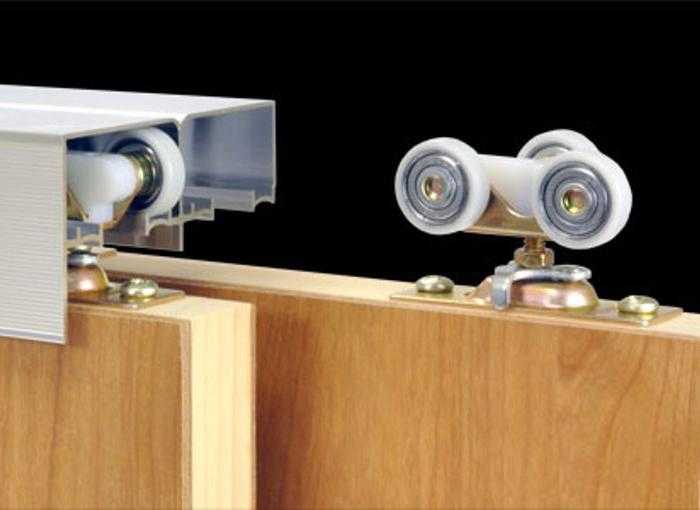

- Роликовые элементы. Представляют собой верхние или нижние каретки с роликами. В зависимости от габаритов полотна кареток может быть 2-8 шт. Обычно ролики крепятся симметрично, но встречаются и асимметричные расположения.
- Стопоры и ограничители. Эти элементы предотвращают удары полотна о стены и помогают избежать их произвольного закрывания. Могут быть магнитными, вакуумными, шариковыми. Ограничители крепятся сверху и снизу, а стопоры — к стене.
На работоспособность конструкции влияет и другая фурнитура: замки, дверные ручки и декоративные элементы. Обычно используют замки врезного плана, чтобы они не мешали открыванию створок. Декоративные элементы предназначены для скрытия деталей механизма. Ручки должны быть особой формы, чтобы минимизировать выступ над поверхностью полотна. Иначе они будут мешать створкам въезжать в кассету.
В базовом комплекте уже имеются ручки, но при желании можно подобрать фурнитуру самостоятельно. Некоторые устанавливаю специальные цилиндрические элементы, нажатие на которые заставляет дверное полотно двигаться.
Комплектация механизмов
Если рассматривать подвесную систему открытого и закрытого типа, то комплектация будет идентичной. Для второй конструкции добавляется декоративная планка, закрывающая все элементы конструкции. В такие комплекты входят:
- верхняя направляющая – в виде трубы или профиля;
- торцевые заглушки;
- стопоры, которые не дадут створке вылететь за пределы трека;
- роликовый механизм – в виде каретки или шкива;
- опорный ролик – устанавливается внизу створки, чтобы поддержать стекло.
Все комплектующие рассчитаны на вес в 70-100 кг. Это значит, что толщина стекла должна быть до 10-12 мм. Ширина створки может быть 60-150 см. Колесики рекомендуется использовать из марки нержавеющей стали AISI 304. Для отсутствия грохота надевать на них шины. Направляющие крепят над проемом к стене или потолку. Вдоль них может перемещаться 1-3 полотна.
Синхронный механизм. Допускает монтаж 3-5 створок. При этом основной является только первая, а остальные двигаются за ней. В конструкции используются створки толщиной в 8-10 мм и шириной в 60-100 см. в комплект входит длинная направляющая до 6 м. Обязательно должен быть синхронизатор:
- натяжные ролики – 2 шт.;
- крепежи – 2 шт.;
- стальной трос – длиной в 8 м.
Телескопический механизм. Рассчитан на 2-3 створчатую дверь с шириной каждого полотна 60-100 см и толщиной стекла в 8-12 мм. Конструкция выдерживает до 100 кг веса на одну панель. Предусматривает реечное крепление каретки с роликами. Обязательно комплектуется доводчиками и синхронизатором. По схеме устройства и работы схожа с синхронным механизмом.
Материалы для изготовления подвесных систем
Чтобы подвесная система оставалась надёжной в течение многих лет, стабильно выдерживая серьёзные весовые и инерционные нагрузки, её элементы изготавливаются из высокопрочных современных материалов:
- профилированные направляющие – из высокопрочных алюминиевых сплавов;
- ролики – из стойкого к истиранию и упругого фторопласта;
- подшипники качения – из специальной стали, твёрдой и стойкой к ударным нагрузкам;
- крепёжные элементы – из штампованной легированной стали.
Такой подход практикуют известные европейские производители Krona Koblenz, Cinetto, Hettich и некоторые другие. Системы, выпускаемые под этими брендами, позволяют эксплуатировать тяжёлое дверное полотно из массива дерева, МДФ панелей или толстого закалённого стекла. Наиболее часто их устанавливают в шкафах-купе, но в последние годы всё более востребованными становятся раздвижные двери между комнатами, где тоже применяются подвесные системы повышенной надёжности.
Как установить раздвижные двери своими руками: последовательность работ
Немного ознакомившись с конструкцией и принципом работы раздвижных дверей, смело можно приступать к их установке.
Но для начала уточним несколько моментов, касающихся выбора раздвижной системы.
Во-первых, это длина направляющей – она должна составлять немного больше, чем две ширины полотна, которое будет устанавливаться на него.
Во-вторых, обратите внимание на сам профиль и количество роликов в механизме – если речь идет об одинарной двери, то роликов должна быть пара, а если планируется установка двойных раздвижных дверей, то в комплекте с направляющей должны находиться две пары роликов.
Вот теперь можно переходить к непосредственной установке. Для большего понимания сути вопроса рассмотрим последовательность работ по пунктам.
Для начала готовим дверное полотно и первым делом прикручиваем к его верхнему торцу пару роликов – никаких пазов для них выбирать не нужно. Просто берем и крепим их с помощью саморезов на расстоянии 50-100мм от краев полотна.
Вторым этапом работ, связанных с подготовкой данной части раздвижной двери, в полотно врезаются ручки и при необходимости защелка специальной конструкции.
Для врезки ручки потребуется выбрать в полотне пазы или просто просверлить или вырезать лобзиком продолговатое сквозное отверстие (если края выбранных вами ручек скруглены).
Что касается замка, то его врезка производится точно так же, как и установка в распашные двери – разница заключается только в конструкции самого замка. Совсем забыл, по центру нижнего торца полотна нужно будет прорезать паз глубиной 1,5см и шириной 5мм для напольного упора – для этой цели используется ручной фрезер, но если сильно постараться, то подойдет и болгарка с кругом по дереву.Установка раздвижных межкомнатных дверей фото
Теперь займемся креплением направляющей – здесь тоже сложностей не должно возникнуть.
Под направляющую понадобится изготовить деревянную подкладку – она нужна для того, чтобы полотно в процессе работы не терлось о стену. По сути, это красиво обработанная и покрашенная под цвет дверного полотна деревянная рейка толщиной от 10 до 40мм (здесь все зависит от степени кривизны стен в районе дверного проема).
Крепится рейка над проемом дюбелями или анкерными винтами – высота ее установки должна соответствовать высоте полотна вместе с роликами, плюс сантиметровый зазор над полом.
После того как рейка будет установлена, на нее с помощью уровня монтируется направляющая.
Здесь вообще все просто – несколько саморезов решают всю проблему.Теперь самое время заняться самим дверным проемом – не думаете же вы, что его можно бросить просто так, не позаботившись о внешнем виде?
В принципе, об этом можно было бы подумать и раньше, еще с самого начала работ.
Облагородить дверной проем можно по-разному – его шпаклюют и красят, оклеивают бамбуковыми обоями или просто обшивают рейкой.
Самым оптимальным вариантом остается все же дверная коробка, собранная из гладкой сантиметровой рейки – она скручивается саморезами и устанавливается на монтажную пену, после чего обналичивается молдингом.
Когда дверной проем будет готов, можно приступать к завершающей стадии работ – соединению дверного полотна с механизмом (направляющей).
Если до этого все было сделано правильно, и ошибок при установке направляющей вы не допустили, то этот этап работ пройдет достаточно просто.
Все, что вам потребуется, это завести ролики, установленные на полотне сбоку направляющей и проверить их ход, установить напольную направляющую, которая обеспечивает постоянное вертикальное положение двери, а также поставить упоры, ограничивающие ход полотна.Как установить раздвижные межкомнатные двери фото
Закончив монтаж раздвижных межкомнатных дверей, а вернее их основную фазу, вам останется только смонтировать специальные притворные рейки, закрыть декоративной панелью сам механизм и, в общем-то, все. Но можно обойтись и без притворной рейки – в большинстве случаев она необходима только при наличии замка в раздвижной двери.
Наглядное пособие по установке раздвижной межкомнатной двери своими руками смотрите в видео.
Механизмы для раздвижных дверей
Конструкция межкомнатных раздвижных дверей существенно отличается от простых распашных моделей, поэтому для монтажа требуется специальная фурнитура. Механизмы открывания раздвижных створок обеспечивают прочность и долговечность конструкции, удобство ее использования. Механизм для раздвижных дверей состоит из одного или двух направляющих рельса и роликов. Существует два вида крепления:
- Подвесной вариант с одной направляющей состоит из рельса, расположенного в верхней части, стопорных заглушек по его краям и роликовых механизмов, которые будут осуществлять передвижение створки. Монтаж такой конструкции довольно прост, но использовать только верхний направляющий рельс целесообразно только в том случае, если он будет крепиться на прочную стену. Необходимо выбирать прочную направляющую, поскольку она должна выдерживать вес створок. Количество роликов тоже зависит от массы двери.
- Система с двумя направляющими обеспечит более надежную фиксацию полотна, и заодно уменьшит звукопроницаемость двери. В этом случае рельсы, по которым на роликах передвигаются створки, устанавливаются и в верхней, и в нижней части проема. Единственная проблема, которая возникает в процессе эксплуатации этой системы – необходимость регулярно очищать нижний желоб, чтобы он не засорялся.
- Механизм для дверей «книжка» и «гармошка» состоит из направляющего рельса и кареток с роликами. На вертикальный край проема монтируется профиль, к которому крепится фиксированный край полотна.
Эксплуатационные свойства раздвижных конструкций зависят от качества монтажной фурнитуры, поэтому при покупке механизма экономить не стоит. В комплектацию бюджетного варианта входят пластиковые колесики, которые не имеют подшипников, быстро стираются и выходят из строя. Надежные ролики имеют резиновые шины или подшипники.
Выбор направляющих и роликовых механизмов зависит от вида и веса изделия. Для установки каскадной двери потребуется направляющий рельс с двумя желобами, при этом на каждое полотно монтируется по два ролика. Устройство стеклянных раздвижных дверей должно состоять из двух направляющих рельс – верхней и нижней, только так можно обеспечить безопасность и долговечность створок. Если полотно имеет солидный вес, на него придется поставить дополнительный комплект роликовых механизмов.
