Мансардная крыша своими руками пошагово + видео

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

Классическая схема устройства стропильной системы мансардной крыши

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Из чего состоит конструкция мансардной кровли?

Мансардная крыша в разрезе представляет «пирог», состоящий из нескольких слоев.

Слои мансардной кровли

Слои мансардной кровли

  1. Финишное покрытие. На современном рынке доступно множество материалов с самыми разнообразными характеристикам. Наибольшей популярностью традиционно пользуется черепица. Из бюджетных вариантов можно порекомендовать ондулин и шифер.

    Крыша из металлочерепицы

  2. Подкровельная пленка. Этот материал обеспечивает надежную защиту теплоизоляционного слоя от неблагоприятных воздействий.Ввиду того что при устройстве мансардной кровли могут использоваться разные материалы, подходящую подкровельную пленку тоже необходимо подбирать в индивидуальном порядке.
  3. Гидроизоляционный слой. В качестве влагоизоляции чаще всего используется обыкновенная полиэтиленовая пленка.
  4. Обрешетка и система стропил. Это каркас мансардной кровли. Чаще всего стропила и обрешетка изготавливаются из деревянных брусков. Стропила способствуют равномерному распределению нагрузок, поступающих от кровли на стены строения.
  5. Теплоизоляция. Без качественного утепления на чердаке будет попросту невозможно комфортно жить в холодное время года. В продаже доступен большой выбор разнообразных утеплителей. Самым популярным теплоизолятором является минеральная вата.Это недорогой материал с отличными эксплуатационными характеристиками.

    Минвата

  6. Пароизоляционный слой. Пароизоляция будет предотвращать образование конденсата, что обеспечит дополнительную защиту основных элементов системы и поспособствует увеличению срока службы кровли в целом.

Виды мансардных крыш

Если вы решили заняться постройкой мансардой крыши, то прежде всего начинать нужно с проектирования того как будет выглядеть ваша работа в конечном результате, а еще, каким именно образом осуществить задуманное. Основные решения касательно типа крыш, нужно принимать учитывая конструктивные особенности дома.

К основным видам крыш относятся:

  1. Двухскатная крыша. Сама по себе является простой крышей с двумя скатами, под ней собственно и строится мансарда. В силу своей простоты этот тип крыши не дает особых сложностей как при планировке, так и строительстве. Недостатком ее является, то, что внутри мансарды мало места из-за потолков, которые расположены низко под углом.

  2. Ломаная двухскатная крыша. Ее основное отличие от предыдущего типа то, что в ней имеется четыре поверхности крыши, которые располагаются под различными углами. Подобный тип крыши имеет свои сложности в форме и постройке, но эти минусы окупаются значительным увеличением пространства.

  3. Одноуровневая мансардная крыша. В сравнении с вышеперечисленными, этот вид крыши достаточно сложен в плане строительства. Но зато, изрядно потрудившись, можно получить очень просторное помещение. Основное отличие этой крыши заключается в том, что, крыша как бы съезжает в одну из сторон помещения.

  4. Двухуровневая мансардная крыша. Данный вид мансарды сложнее всего сконструировать. Проект данного вида крыши разрабатывается сразу вместе с помещением, потому что комнаты распределяются на разных уровнях здания.

На видео можно посмотреть как возводится мансардная крыша:

https://youtube.com/watch?v=NZ8MmnfT94g

Ниже рассмотрим устройство данной крыши, которую можно построить собственноручно

Основные правила по технологии монтажа четырехскатной крыши

При сборке вальмовой крыши используют несколько видов стропил – диагональные (накосные), промежуточные (угловые и центровые): рисунок.

При этом брус под диагональные стропила подбирается равный по длине, соответственно свесу крыши. Если она сооружается в местности с частыми сильными ветрами, то их длину можно увеличить до 1м. А между кровельными свесами интервал должен составлять не менее 50-60см.

Важно с особым тщанием производить стыковку центральных стропил с торцевой стороны, конькового бруса и накосных (диагональных) стропил. Только после монтажа диагональных стропил можно переходить к остальным деталям конструкции. Четырехскатная вальмовая крыша стропильной системы предполагает название для каждой балки и бруса, в зависимости от их местоположении в конструкции: Это лежень, прогоны и подкосы, ригели и нарожники, накосные элементы и пр

Схема стропильной системы вальмовой крыши:

Четырехскатная вальмовая крыша стропильной системы предполагает название для каждой балки и бруса, в зависимости от их местоположении в конструкции: Это лежень, прогоны и подкосы, ригели и нарожники, накосные элементы и пр. Схема стропильной системы вальмовой крыши:

По способу монтажа стропильные элементы делятся на навесные и наслонные.

Каркас крепится на внешние или внутренние стеновые проемы. Наиболее экономичен наслонный тип стропильной системы вальмовой крыши, но он не всегда возможен. Предназначение основных элементов:

1. Лежень – опора всех стоек, и его ставят на основание перекрытия или внутреннюю сторону стенки периметра, и вся конструкция крыши ложится на нижние опоры.

В них врезаться не стоит, чтобы не утратить прочность вальмовой конструкции. Лежень также закрепляется с подгоном древесных подкладок в горизонтальной плоскости конструкции перекрытий, что упрощает монтаж всех опор и прогонов. Однако можно обойтись и без лежня – при монтаже стропильной системы без подкосов, монтируя понизу обвязки  стоек – рисунок:

2. Стойки и подкосы используются для уменьшения линейных размеров стропильной системы, соединяя почти без помощи распорок. Под конёк выводятся все части каркаса, и все элементы как бы поддерживают друг друга, но иногда уместны распорки и ригели.

3. Накосные или диагональные элементы крепятся у вальмового каркаса от нижней опоры стропильной конструкции или в балку, являющуюся ее продолжение. Противоположный конец накосных стропил крепится на другие основания, туда же опираются и нарожники.

4. Нарожники – боковые элементы, примыкающие к стропилам, образующим скос трапециевидной поверхности кровли, и они есть только у вальмовой конструкции. Это укороченные брусья, которые фиксируются непосредственно к накосным стропилам, а второй конец монтируется к нижней опоре.

5. Прогоном называют балку, расположенную относительно нижних опор параллельно, которая придает дополнительной прочности всей стропильной конструкции. Эту балку ставят под  дополнительную опору.

Между нижней опорой и прогонами целесообразно оставлять интервал не более 4,5м. Потребность в прогонах в схеме каркаса подиктована особенностями вальмовой крыши. Они позволяют надежно закрепить прогон на смежную балку.

6. Для дополнительного усиления стропильной конструкции монтируются шпренгели, с учетом интервала пролета.

7. Накосные стропила хорошо подходят для поддержки конструкции при усилении  нагрузки. Они располагаются через стойки по диагонали, смыкаясь через шпренгель.

От грамотного расчета интервала между бревнами и брусом в устройстве стропильной системы вальмовой крыши зависит:

удобство монтажа;безопасность и надежность всей конструкции;эффективное утепление и гидроизоляция кровли;долговечность каркаса крыши.

Грамотная разметка предполагает учет размеров всех элементов стропильной системы и расстояние между ними. Разметку производят максимально точно, отмечая точки фиксации стропил к балкам каркаса. Ключевые точки отмечаются и сверху, и на нижней  обвязке строения – по мауэрлатам, и по брусу конька, где будут укладываться основные стропила.

Дополнительные опорные конструкции дают возможность увеличить участок пролета с помощью стропил наслонного типа, что актуально при монтаже крыш с уклоном до 35-40°. Брус сечением около 50мм используют для стропильной системы, и он способен выдержать нагрузку от всех элементов вальмовой стропильной системы крыши, а также существенные климатические нагрузки.

Процесс пошагового сооружения предлагаем ознакомиться в качестве мастер-класса – вальмовая крыш стропильная система: видео, находящееся в конце статьи.

Что представляет собой мансардная крыша

Мансарду можно построить из пеноблока или из подходящего, вам материала.

Возвести, мансарду не представит особого труда, но необходимо терпение, трудолюбие, подходящие материалы и наличие инструмента.

Мансардная крыша, по сути, является чердаком, но облагороженным.

Форму и конструкцию крыши обязательно нужно внести в проект дома, дабы избежать казусов при дальнейшей эксплуатации.

Вы можете для строительства дома с мансардой взять типовой проект либо же заказать его у профессионалов. В такой документации вы вполне сможете понять с чего начать и выбрать для себя подходящие материалы для строительства.

Теперь можно закупить всё необходимое, но прежде оборудовать место для хранения стройматериала и инструментов. Место для хранения должно быть сухим и иметь крышу, чтобы дождь или снег не могли навредить материалу для стройки.

Так же под навесом можно будет оборудовать небольшую мастерскую, для изготовления некоторых деталей дома или крыши. Для дома из пеноблока или у кого нет возможности построить полноценный второй этаж, выбор мансардной крыши будет оптимальным вариантом. Дом из пеноблока будет бюджетным вариантом. Далее мы рассмотрим устройство мансарды.

Элементы конструкции мансарды по конструкции практически ничем не отличаются от двускатных крыш.

Материалы, необходимые для строительств а мансардной крыши

Кровля является наружным покрытием крыши, она защищает внутреннюю часть мансарды и может быть выполнена из различных материалов.

Для кровли, как правило, используют такие материалы:

  • Керамическую плитку;
  • Битумную черепицу;
  • Профилированный оцинкованный лист;
  • Металлический прямой шифер;
  • Асбестоцементный волновой шифер и другие материалы, подходящие для перекрытия крыши.
  • Доска, которая покрывает остов из стропил, называется обрешёткой.
  • Верхние детали конструкции стропил называют коньковым прогоном.
  • Стропилами называют наклонные рёбра жёсткости, костяк, который формирует форму мансарды.
  • Мауэрлат – это деревянные балки, соединяющие креплениями мансарду со стенами по всей площади строения.
  • Специальные балки, связывающие стропильную систему с вертикальными стойками и продольными балками, называют диагональными связями.
  • Внутренние опоры – балки которые служат опорой стропильной конструкции.
  • Изоляция

Этапы строительства мансардной крыши своими руками

После ознакомления с названиями устройства крыши, можем продолжить далее разбирать строительство поэтапно.

Первый этап

Строительство мансарды всегда начинается с монтажа мауэрлата.

При строительстве мансарды на каменной коробке нужно подумать о закреплении мауэрлата шпильками или анкерами на расстоянии не больше двух метров.

В местах расположения анкеров брус размечают, делают в нем отверстие и надевают на анкера, затем фиксируют мауэрлат гайками к стене.

Для упрощения разметки необходимо положить брус на анкера и легонько пройтись молотком сверху, после этих манипуляций должны остаться следы, они и будут местами для сверления отверстий.

Второй этап

Вторым этапом возведения мансарды станет установка балок перекрытия.

Действия должны быть последовательными.

В первую очередь устанавливаются балки крайние с торцов, потом промежуточные. Между промежуточными и крайними балками необходимо натянуть капроновый шнур или леса, еще можно воспользоваться лазерным уровнем или нивелиром. Эти приспособления нужны для указания плоскости.

Третий этап

Устанавливаем, выравниваем по отвесу вертикальное положение и закрепляем опорные стойки.

Укрепляем укосинами и делаем горизонтальные прогоны.

Нужно учитывать, что стойки ставят в равном количестве с балками перекрытия по двум параллельным сторонам мансарды.

Жёсткость опорной конструкции обеспечивают горизонтальные прогоны.

Четвертый этап (стропильная система)

Подготовленные по шаблону детали стропильной конструкции устанавливаем согласно плану и фиксируем к вертикальным опорам.

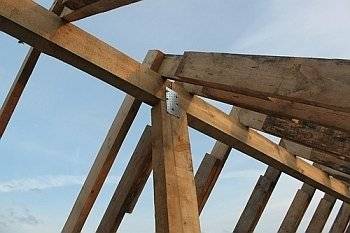

Элементы можно зафиксировать с помощью досок или металлических пластин с отверстиями.

Пятый этап (фронтоны и обрешетка)

Зашиваем фронтоны, оставляя место для окон, прикрепляем по всей крыше доски обрешётки. Это самая простая работа при строительстве мансарды.

Шестой этап

Вот мы подошли почти к завершению строительства и это утепление мансардной крыши своими руками.

В современном строительстве используют разнообразные материалы для утепления и гидроизоляции, вы их сможете приобрести в любом строительном магазине.

Окончательный этап

Окончательным этапом строительства мансардной крыши является накрывание крыши кровельным материалом.

Треугольная схема

Это самый простой, пусть и не самый лучший способ создания. Благодаря отвесным скатам крыши снег почти не остается на ней, вследствие чего нагрузка уменьшается. Но в то же время жилого места становится меньше. Особенности и правила возведения треугольной мансарды:

  • Опора — мауэрлат. На него переносят вес стропил, наклонных по виду.
  • Верхняя часть опор крепится к левому и правому прогонам.
  • Применяются и висячие стропильные арки, необходимые для потолочной части.
  • При использовании висячих стропил и условии, что они являются основой для пространства длиной более чем 3 метра, используется подвеска. Она устанавливается в центре. Подвеска не является опорой, поэтому логичен следующий пункт.
  • Подвеска не строится по принципу опорной стойки.
  • Учитывая, что постройка подвержена падению из-за порывов ветра, нужно дополнительно ее закрепить. С этой целью стропилины прикрепляются к стенам при помощи скруток.
  • Стропилины нижней части опираются на перекрытие.
  • Стойки врезаются сразу в балки, учитывая, что перекрытие деревянное.

Пошаговое строительство мансарды

Ну что ж, пришло время рассмотреть, как можно пошагово построить данную крышу собственноручно. Для постройки мансарды потребуется некий опыт в подобных работах. Построить мансарду значительно тяжелее, чем обычную крышу, так как нужно соблюдать углы скатов. Что бы научится собственноручно строить такой этаж правильно, нужно внимательно изучить план работы:

Начать, конечно же, следует с разработки самого этажа. В этом вам может помочь специалист или же, если ваши знания компьютера на достаточном уровне, самому все сделать в специальной программе. Дальше вам крайне необходимо правильно рассчитать наклоны углов крыши, нагрузки и т. д. Чтобы сделать все безошибочно, Вам нужно внимательно изучить такую книгу, как «Нагрузки и воздействия».

Совет! Правильно разобраться во всем, Вам поможет книга «Нагрузки и воздействия на здания и сооружения» под ред. Перельмутера А.В 2007 г. или под ред. Гордеева В.Н. и др., 2008 или 2009 г, которую можно скачать

Как сделать стропила правильно поможет видео:

Как сделать мансардную крышу

Устройство двухскатной крыши значительно проще. Но стоит понимать, что мансарда в такой конструкции выйдет маленькой и с низкими потолками. Поэтому для выполнения поставленной задачи предпочтительнее ломаная крыша с углом скатов от 40 до 45 градусов. И чем меньше наклон, тем получится больше мансардное помещение. Но в таком случае необходимо дополнительное укрепление конструкции, смежные балки между стропилами.

Можно выделить 2 разновидности стропильных конструкций:

  1. Наслонные конструкции. В таком случае только крайние стены служат опорой для стропил.
  2. Висячие конструкции. В них дополнительная прочность придается за счет капитальных перегородок, на которых опираются стропила.

Наслонный вариант получится реализовать, если отсутствуют такие перегородки. Но в таком случае на несущие стены придется очень высокая нагрузка. Поэтому разрешается устанавливать наслонные конструкции только в том случае, если расстояние между капитальными стенами не больше 8 метров. Если это не так, то предпочтительнее организовывать висячие стропильные системы.

Как построить крышу мансардного типа с ломаным скатом? Для этого в основном устанавливают комбинированные типы конструкций. В них верхние стропила монтируют висячим образом, остальные — наслонным. Такая конструкция наиболее рациональная для зданий с малым уклоном крыши.

Разновидности мансардных крыш

Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.

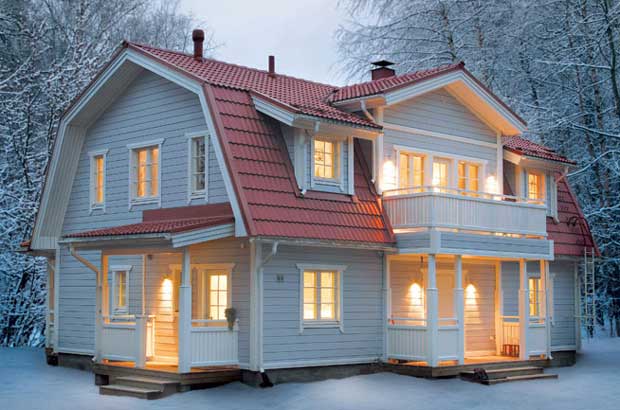

Мансардная крыша: фото крыши с ломаными скатами

Крыша мансардного типа бывает нескольких видов:

Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.

Проекты мансардных крыш с двумя скатами

Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.

Мансарда двухскатной крыши

Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.

Конструкция мансардной крыши двухскатной

Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню, детскую, кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.

Конструкция мансардного этажа ломаной и щипковой крыши

Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.

Четырехскатная мансардная крыша

Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.

Вертикальные мансардные окна на датской вальмовой крыше

Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.

Скелет вальмовой крыши с мансардой

В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.

Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.

Куполообразная крыша

На этом многообразие мансардных крыш не кончается.

  • Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
  • Конические, сводчатые, купольные с изысканным дизайном и т. д.

Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.

Крыши домов с мансардой: фото основных вариантов перекрытия

Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.

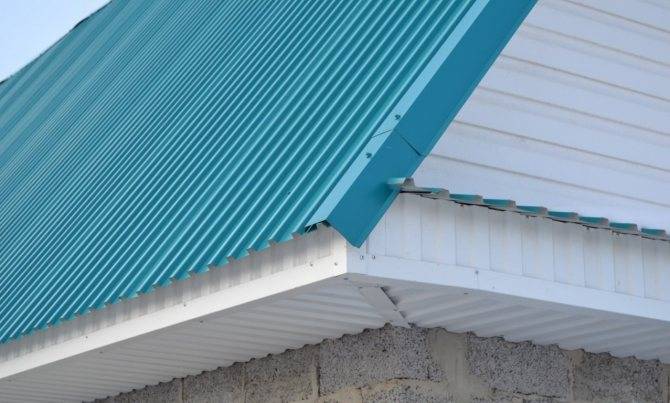

Односкатная крыша из профилированного листа

Односкатная крыша из профнастила активно используется в частном строительстве. Несмотря на то, что застройщики считают один скат конструкцией, более подходящей для временных сооружений, некоторые из них в корни с этим не согласны и создают уникальные жилища.

Если вы когда-нибудь составляли сметы и чертежи, то знаете, что стоимость кровельной части здания составляет третью часть от конечной суммы. Поэтому самым актуальным на сегодняшний день решением данной проблемы является односкатная кровля из профнастила. Данная конструкция не только будет экономно сказываться на материалах, но при правильном монтаже даст зданию необходимую надежность и устойчивость к ветровым нагрузкам.

В строительной сфере есть понятие «роза ветров». Данная схема показывает направление наиболее преобладающих ветров. Такие данные для вашей местности вы можете без проблем найти в любой топографической карте. Если вы используете эти знания и развернете свое здание так, чтобы самые ярые порывы ветра обтекали ваш уют, то можете надолго забыть о ремонте вашей кровли.

Определения

Мансардными традиционно называется вполне конкретный вид крыш — ломаные, то есть с двумя скатами с переменным уклоном. Однако традиционное определение неполно. На самом деле так можно назвать любую крышу, позволяющую разместить под ней мансарду — жилое помещение, ограниченное скатами кровли.

Вот основные виды мансардных крыш:

ИзображениеТип и краткое описание

Односкатная: единственный скат кровли опирается на капитальные стены разной высоты. Для эффективного использования всей площади мансарды меньшая из стен должна иметь высоту не менее 1,5 метров, что подразумевает увеличение затрат на строительство.

Двускатная: представляет собой в разрезе равнобедренный или (реже) несимметричный треугольник. Использует полезную площадь менее эффективно, чем ломаная.

Вальмовая: вариант четырехскатной с двумя парами скатов разной площади.

Полувальмовая крыша отличается от вальмовой наличием укороченных вертикальных фронтонов.

Ломаная имеет два ската с переменным уклоном. Она выгодна наиболее рациональным использованием площади мансардного помещения: участки с низким потолком у боковых стен имеют минимальные размеры.

Как построить стропильный каркас

На этом этапе придется хорошенько поработать и для качественного выполнения задачи, нужно минимум 3-4 работника. Строительство крыши начинаем с того, что укладываем и закрепляем мауэрлаты по всей площади дома. При этом используется брус сечением 100х100 мм.

За этим следует установить каркас помещения, его стойки будут использованы как подпорки для всей стропильной конструкции. Сечения бруса должны соответствовать сечениям продольных балок, ведь на них будут опираться стойки. Для начала с двух сторон здания нужно установить вертикальные стойки. Их нужно закрепить к продольным балкам, использую при этом саморезы и металлические уголки.

Совет! Шуруповерт значительно облегчит процесс работы по крепежу.

Итак, мы получили две арки, между ними следует протянуть шнур, если его направление будет строго горизонтальным, то это будет означать что, все выполнено правильно, если же нет, то одну из арок придется немного укоротить. Далее с нужным шагом для стропил, строго по шнуру ставим следующие арки. С помощью перемычек закрепляем арки, а для закрепления самих перемычек используем специальные штампованные уголки.

Далее следует установка верхних стропил, а это довольно сложная работа. Они должны быть установлены под определенными углами и центровкой, в этом и состоит вся сложность. Сделайте шаблон из двух досок, они должны полностью соответствовать соединенным стропилам, которые мы планируем сделать. При использовании этого шаблона, следует подрезать стропила, которые находятся на земле, а потом ставим их на нужное место. Монтаж стропил происходит таким образом, как и при возведении внутреннего помещения.

Установка стропильной конструкции заканчивается тем, что нужно прибить обрешетку. Материал, из которого она может быть выполнена — это фанера, ДСП или простые доски.

Как обустроить помещение под крышей, об этом можно посмотреть на видео:

Установка стропильных ног

Строительство своими руками ломаной кровли предполагает использование двух видов стропильных ног. Нижние стропила располагаются под очень острым углом, соединяя стойки с мауэрлатом или концами вынесенных поперечных опор. Верхняя двухскатная стропильная конструкция монтируется на арочную систему.

Перед монтажом нижних стропильных ног необходимо тщательно разметить на мауэрлате место их установки. Первыми монтируются крайние к фронтону стропила. Подрезка стропильных ног выполняется таким образом, чтобы срез верхнего края доски прилегал под требуемым углом к стойке, а нижний срез упирался в мауэрлат или вынесенную опору. Если по проекту мансардная кровля выполняется со свесами скатов, в нижней части стропильной ноги выполняется вырез специальной формы: горизонтальной частью выреза стропило опирается на опору. Крепится стропило гвоздями или скобами. Соединения ног с мауэрлатом или вынесенной опорой дополнительно рекомендуется укреплять обожженной проволокой диаметром 3-4 мм. По аналогичной схеме устанавливаются все нижние стропила.

Если строим дом, длина которого превышает 8 метров, рекомендуется установка стропильной системы с коньковым брусом. Такое устройство позволяет равномерно распределить нагрузку на весь каркас. В этом случае по центру фронтонов устанавливаются стойки, вертикальность которых проверяется отвесом, на них строго горизонтально монтируется коньковый брус

Важно правильно определить высоту расположения конька, так как от этого напрямую зависит угол наклона верхних стропил. Стропильные ноги упираются верхними срезанными торцами в коньковый брус, нижними — в опорную арочную конструкцию

Верхние стропила мансардной кровли могут представлять собой Л-образную конструкцию. Стропильные ноги между собой могут соединяться встык с использованием деревянной или металлической крепежной накладки, либо способом врубки в полдерева, с использованием болтового соединения. Рекомендуется по месту подогнать первую пару стропил, которая затем демонтируется и используется в качестве шаблона. Подготовленные фермы устанавливаются в стандартном порядке – сначала крайние, затем остальные с постоянной нивелировкой.

На последнем этапе создания кровельной конструкции своими руками выполняется монтаж обрешетки, укладка гидроизоляции, создание вентиляционного просвета, монтаж кровельного покрытия. Изнутри крепится теплоизоляция и пароизоляция, крепится обшивка. На видео можно подробно ознакомиться с технологией работ.
