Мангалы из металла + фото

Классификация мангалов с чертежами и фото

Основными эксплуатационными особенностями очагов для готовки горячего блюда на скорую руку являются:

• периодическое использование, долгое бездействие;
• расположение под открытым небом или в беседке;
• высокая температура углей, на которых и происходит приготовление пищи.

Оптимальным вариантом для загородного дома является полноценная кирпичная печь-барбекю. Однако она занимает много места, весит более 700 кг, требует плитного фундамента и резко увеличивает бюджет строительства.

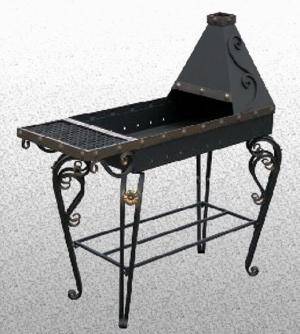

Оригинальный мангал из металла, фото которого приведено выше, не уступает качеством дизайна кирпичной печи-барбекю. Классифицируются они по признакам:

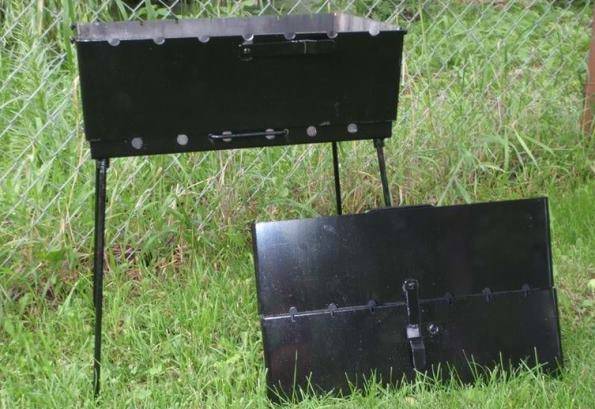

• мобильность – переносной (складной), передвижной (только в пределах участка) и стационарный;
• размеры – крупногабаритный для больших компаний и малоформатный для семьи;
• форма – труба, бочка, прямоугольник, архитектурные модификации;
• дополнения – навес, дымоход, отсек для кострища.

Пользователю важно понимать, что во время сжигания дров происходит усиленный износ металла. Поэтому угли лучше приготавливать в костре или приобретать их готовыми, а внутри мангала поддерживать жар без открытого огня

Тогда оборудование прослужит дольше.

Стандартные размеры

Чтобы сварить мангал своими руками из металла, необходимо наличие соответствующего оборудования и навыка работы с ним. Домашнему мастеру следует учесть следующие нюансы:

• стандартным считается шампур длиной 25 см, чтобы на него можно было нанизать порцию из 6 кусков мяса среднего размера, поэтому оптимальной шириной мангала принят размер 30 см;
• для семьи рекомендуется длина конструкции 70 – 100 см, если очаг планируется использовать для частого приёма друзей, родственников, этот размер увеличивается за счет специального отсека для углей, между шампурами должно быть расстояние 8 – 10 см.;
• глубина стального ящика должна обеспечивать расстояние 30 см от углей до шампуров, в этом случае мясо не пригорает, а угли не вспыхивают от капель жира;
• верхний борт мангала, на котором уложены шампуры, должен находиться на расстоянии 50 – 70 см от земли с учётом роста повара для разборных типов и 80 – 120 см для стационарных модификаций.

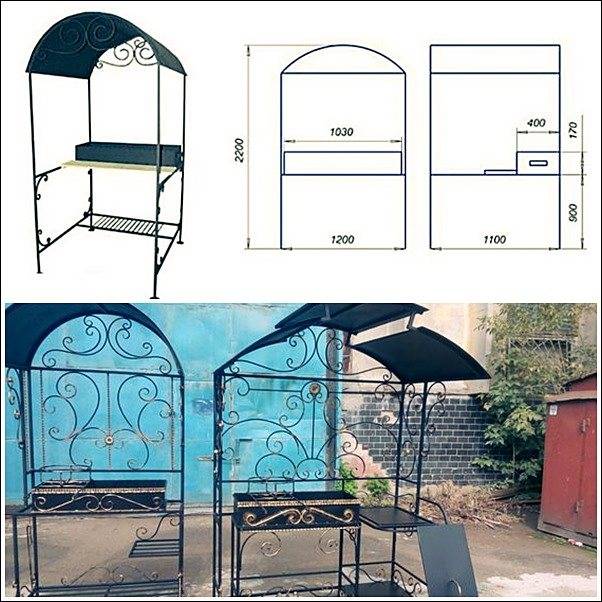

Посмотрите варианты на чертежах:

Нажмите на картинку для увеличения

Увеличение по клику

Внимание: С учетом вышесказанного конструкции мангалов из расположенных горизонтально 100 – 200 л бочек должна быть дополнена стальным перфорированным листом – подом. В противном случае толщина углей будет неравномерной, мясо в средней части шампуров может подгореть

Какие бывают?

Перед тем как сварить мангал для стационарной установки, следует ознакомиться с оригинальными самоделками домашних мастеров. Резко повышает качество обслуживания очага дымоход. Однако на него расходуется больше листового металла, при размещении внутри беседки придется изготовить узел прохождения сквозь кровлю, пробить крышу.

Отдельно стоящие мангалы из металла погодозависимые, поэтому их обычно оснащают навесами из оцинковки, профлиста, металлочерепицы. Чтобы в случае кратковременных осадков мясо можно было дожарить без проблем.

На больших участках с зонами отдыха, барбекю солидных размеров, прудами и прочими элементами ландшафтного дизайна сооружаются передвижные мангалы на колесиках. Это облегчает сервировку стола, позволяет отодвинуть дымный очаг от места отдыха гостей.

Для загородного отдыха чаще сооружаются небольшие разборные или трансформируемые очаги. Они имеют небольшой размер для размещения в багажнике авто, простую прямоугольную форму без декоративных изысков.

Из чего изготавливаются?

С учетом всех перечисленных нюансов конструкция мангала может состоять из заготовок листового металла, кованных элементов или в ней частично используются готовые изделия из стали подходящей формы/размеров:

1. металлические бочки;
2. швейные машины;
3. обрезки стальной трубы большого диаметра;
4. кованые и литые этажерки, столешницы;
5. пропановые баллоны;
6. баки стиральных машин.

В любом случае их придется доработать, чтобы увязать со стандартными размерами очага и вписать в существующий ландшафтный дизайн.

Самостоятельное изготовление стационарного мангала из металла

Наиболее популярны две технологии, как сделать мангал из металла своими руками стационарного типа:

1. из бочки: конструкция практически готова, нужно приварить ножки, раскроить заготовку и добавить внутренние элементы;
2. классический прямоугольный: потребуется эскиз или чертеж в графическом редакторе для разметки и кроя заготовок, расходуется больше электродов и металла.

Изделие из бочки по умолчанию обладает готовой крышкой, что позволяет защитить стальную конструкцию от снега зимой, дождя летом. Для удобства домашнего мастера ниже будут рассмотрены оба варианта.

Из бочки с пошаговой инструкцией

Перед тем как соорудить мангал из металлической бочки стационарного типа, необходимо разметить и раскроить ее в следующем порядке:

• крышка: бочка либо разрезается пополам вместе с обоими днищами, либо в ней вырезается люк ? длины окружности, днища остаются целыми, от них необходимо отступить на 2 см минимум, чтобы обеспечить жесткость конструкции;
• под: стальной прямоугольный лист для углей с просверленными отверстиями, через которые вниз будет осыпаться зола, чтобы обеспечить периодическую выемку золы, приделается съемным;
• опорные элементы: изготавливаются из уголка, на них будут лежать шампуры, поэтому в одной полке уголка создаются вертикальные прорези, длина этих элементов чуть меньше высоты бочки.

Под должен располагаться на 20 – 30 см ниже шампуров, согласно стандартным размерам мангала из металла. Для удобства извлечения/укладки на место к пластине привариваются ручки-скобы.

Опорные элементы привариваются в едином горизонтальном уровне, один возле вырезанного отверстия-люка, второй у дальней стенки напротив него. Вместо уголка можно применить профильную трубу прямоугольного сечения.

Для фиксации круглой бочки в пространстве и обеспечения удобной для приготовления шашлыков высоты металлического мангала необходимо изготовить подставку. Существует несколько вариантов, самыми распространенными из которых являются:

1. вторая бочка – устанавливается на дно вертикально, в верхней ее части вырезается посадочное место для самого мангала;
2. козелки – свариваются из металлопроката (профильная труба или уголок).

Затем остается лишь приварить петли для открывания крышки, очистить внутреннюю поверхность от продукта, который хранился в этой таре, снять стандартный слой ЛКМ (лакокрасочных материалов) снаружи и окрасить корпус специальной жаростойкой краской, выдерживающей экстремальные эксплуатационные температуры.

Классический с чертежом и видео

Пошаговая инструкция, как правильно сварить мангал классического типа, выглядит следующим образом:

• крой заготовок – рекомендуемый размер днища 100 х 30 см, боковых стенок 100 х 40 см, торцевых стенок 30 х 40 см;

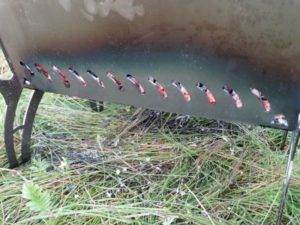

• изготовление отверстий – только в боковых стенках для обеспечения тяги на расстоянии 3 см от нижней кромки (1 – 2 ряда в шахматном порядке);
• вырезы под шампуры – вертикальные возле верхней кромки боковых стенок;
• ножки – уголок либо профильная труба.

Пара чертежей для примера:

Ну, и пара фото для примера:

Увеличивается по клику на фото

Металлическая емкость должна быть герметичной, поэтому швы должны быть сплошными. Если барбекю планируется перемещать по участку, одна пара ножек делается короче, оснащается колесами. Как правильно его сварить и какие брать размеры смотрите в следующем видео:

Ну, и ещё пошаговая видео-инструкция, как прекрасно можно обойтись и без сварки:

Для более комфортной эксплуатации очага рекомендуется оснастить его полкой для складирования дров (крепится к ножкам на половине их высоты), крышкой (съемной или на шарнирах) и навесом. Стойки для навеса обычно привариваются к ножкам мангала или к его корпусу.

Декорировать очаг можно (и нужно) коваными элементами, накладками в виде фигурок животных из листовой стали. Эстетическая ценность такой конструкции полностью зависит от фантазии домашнего мастера или креативности дизайнера, разработавшего проект. Вот, например, интересная идея использую ножки от швейной машинки:

Модификации из бака стиральной машины или вертикально расположенной трубы большого диаметра для классического железного мангала непригодны. На них помещается максимум 3 шампура стандартной длины, поэтому такие очаги применяются для другой технологии приготовления пищи — барбекю. В принципе, любой мангал можно дополнить решеткой из пищевой нержавеющей проволоки и получить барбекю.

Особенности

Самым распространенным шашлычным приспособлением является металлический мангал.

Вот в чем его основные преимущества.

• Простота. Чаще всего мангал представляет собой короб с ножками, внутрь которого засыпаются дрова или угли, разводится огонь, а сверху кладутся шампура с мясом или решетка с овощами.
• Мобильность. Некоторые металлические модели могут использоваться где угодно: на грунте, на бетонной площадке, на терассе и даже на песчаном пляже.
• Функциональность. Даже самые простые изобретения можно украсить витиеватой ковкой, которая может служить дополнительными крючками для подвешивания шампуров или сетки. Можно соорудить конструкцию с крышей или с дополнительными полочками.

• Безопасность. Металл не горит, не плавится и не создает очагов возгорания. И это большой плюс.
• Экономичность. Даже при отсутствии необходимого материала и желания изготовить мангал из металла самостоятельно вы потратите на его приобретение небольшое количество денежных средств.

К минусам же можно отнести не всегда эстетичный внешний вид и недолговечность некоторых моделей. Однако все эти нюансы устраняются и регулируются индивидуально под каждого пользователя и под каждый случай.

Уникальная особенность металлических мангалов заключается в том, что их можно с легкостью сделать самостоятельно.

Для этого не нужно иметь каких-либо особых знаний или навыков. Необходимо лишь определиться с моделью и материалами, прислушаться к советам профессионалов или просто людей сведущих, а также быть уверенным в том, что ваш замысел реализуется на все 100.

Инструкция по самостоятельному изготовлению

Рассмотрим процесс сборки мангала из металла. Для изготовления простой модели нужен минимум материалов и инструментов.

Инструменты и материалы

Листы металла толщиной 5 мм для днища и 3 мм для стенок

Стальные трубы для изготовления опор

Металлический уголок на 20 мм для оформления бортиков (можно также усилить соединение днища и бортиков)

Болгарка с отрезным кругом

Сварочный инвертер с набором электродов

Лопата или бур для изготовления гнезд под опоры

Рубероид, битумная мастика для гильзования гнезд и нанесения защитного покрытия на опоры

Защитная краска для нанесения на мангал

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана “Grill House”, гриллер

Как правило, для покраски используют термостойкую краску черного цвета, чтобы обгоревшие бортики не выделялись и не создавали контраст с основным покрытием.

Пошаговая инструкция

Мы покажем, как самостоятельно собрать простой мангал. Его конструкция настолько проста, что изготовить его сможет любой начинающий мастер.

Для этого на металлобазе был куплен лист металла толщиной 2 мм. Мы советуем для мангала использовать металл толщиной не менее 3 мм.

Так как этот мангал (в нашем примере) будет использоваться не очень часто, то металла толщиной 2 мм нам вполне хватит. Перед началом работы для удобства составили небольшую схему раскроя.

Для получения ровного реза в качестве направляющей шины, можно закрепить обычную железную полосу.

При работе не забывайте использовать соответствующие средства защиты.

За счет своей конструкции самодельные струбцины очень помогают в работе.

Когда все панели нарезаны, самое время заняться сверлением отверстий. Для пробы решили заказать комплект ступенчатых сверл.

Оптимальная высота бортов мангала 150 мм. Ряд отверстий находится на высоте 50 мм от основания. Шаг отверстий 60 мм. Диаметр 12.4 мм.

Первое впечатление от этих сверл пока положительные. Стружка, как положено, выходит из отверстия целыми ленточкам. С помощью зенковки убираю заусенцы.

Углубление под шампуры располагаем также с шагом 60 мм.

Боковины лучше всего обрабатывать пакетом, предварительно сжав струбцинами.

Когда все детали готовы можно переходить к сварке.

Для фиксации деталей очень удобно использовать магнитные уголки.

Собираем короб на прихватки.

Теперь можно обваривать.

Проваривать полностью все швы не обязательно. Нам лишь хотелось лишний раз попрактиковаться в сварке. Сбиваем шлак и зачищаем сварные швы.

Из 10 квадрата мы делаем ручки для удобной переноски.

Ножки мангала мы изготовим из 15 профильной трубы, длина их будет 80 см. Торцуем заготовки с помощью аккумуляторной дисковой пилы.

Получить настолько ровный рез обычной болгаркой будет непросто.

Крепиться ножки будут посредством болтов М6.

При необходимости это позволит хранить и транспортировать мангал в сложенном виде.

Для крепления ножек удобнее всего использовать гайку-барашек.

При приготовлении шашлыка дополнительная рабочая поверхность никогда не бывает лишней. Из 10 квадрата арматуры на скорую руку было сварена небольшая полочка. Устанавливается она одним движением в два отрезка 15 профтрубы.

Мангал получился очень прочный и достаточно устойчивый. Его размеры следующие: высота 80 см, длина 50 см, ширина 30 см, глубина 15 см.

При первом розжиге в течение 15 минут происходит обжиг краски, и она набирает полную механическую прочность.

Мангал получился очень удачным. Конструкция его настолько простая, что изготовить такой мангал, сможет, даже начинающий сварщик.

Иногда над мангалом устанавливают тент или навес, чтобы защитить жаровню от дождя. Также мангал можно покрасить термоустойчивой краской для защиты от коррозии.

Мангал своими руками из различных материалов

Даже если вы – новичок, не пугайтесь. Мы подобрали оптимальный список материалов, которые будут служить долгие годы.

Мы советуем подробно разобраться со всеми преимуществами и недостатками того или иного сырья.

Из металла

Эта модель является наиболее распространённой среди дачников. Многие пользователи сооружения из металла отмечают его противоударные свойства.

Нельзя забыть и о том, что изделие часто выглядит компактно, помещается в багажник машины и не будет привлекать к себе внимание во дворе

Положительные стороны:

• Приятная цена. Посчитайте стоимость: металлического листа, уголков, трубы и вы убедитесь сами. У вас много лишних металлических штук? Не спешите сдавать, они подойдут для конструирования. Тогда себестоимость приблизится к нулю.
• Лёгкость в изготовлении. Владеете навыками сварки на начальном уровне? Металлический каркас и пару дырок сможет сделать даже новичок.
• Свободная транспортировка. Мангал из металла характеризуется компактностью и лёгкостью при переноске.
• Продолжительные годы службы. Железо – материал, живущий вечно.

Отрицательные черты:

Тонкость боковых стенок. Чем тоньше вы сделаете боковые стенки мангала – тем меньше будет срок пользования. Не забывайте про риск появление ржавчины и плохое влияние погоды.

Помните: изделие, которое качественно сделано, прослужит дольше любой дешёвой подделки из магазина. Как долго он прослужит, зависит от вас.

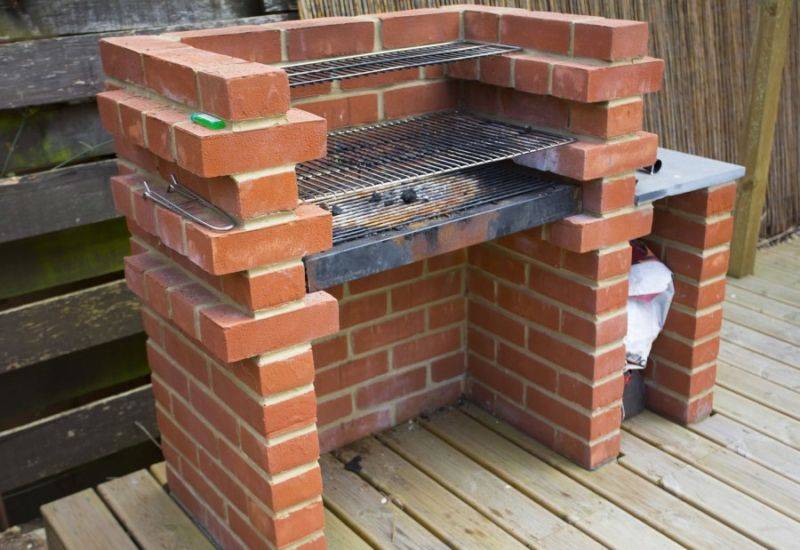

Из кирпича

Часто, такой вид мангала можно встретить на территории частного дома. Он отлично вписывается в качестве пристройки к дому или беседке. Эстетичность внешнего вида говорит сама за себя.

Плюсы кирпичного сооружения:

• Долговечность. Материал, который не восприимчив к погодным условиям.
• Умное распределение жара. Кирпич не выпускает накопленное тепло, а распространяет жар по внутреннему пространству. Таким образом мясо готовится со всех сторон и не подгорает.
• Экономия угля и дров.
• Незначительные затраты на искусственное сырьё.
• Мангал становится украшением садового интерьера.

Минусы использования конструкции из кирпича:

• Отсутствие возможности для переноски.
• Занимает много места на участке.

Несмотря на существенные преимущества, многие рекомендуют строить такую жаровню исключительно на большом участке.

Из газового баллона

У вас нашёлся газовый баллон с дефектами? К сожалению, его использование запрещено. Но можно немного поколдовать и сделать мангал!

Преимущества:

• Произвольный дизайн. Любое изделие можно украсить, но эта конструкция так и просится к декору.
• Высокое качество. Перед тем, как поступить в продажу, производители следят за качественным изготовлением баллона из хороших материалов.
• Независимость от погоды. Такой материал уж точно не проржавеет и не испортится.
• Низкая цена на испорченный газовый баллон. В пункте приёма металла его стоимость не более 500 российских рублей.
• Минимальные затраты сил. Инструкция и чертежи будут понятны даже неопытному мастеру.
• Мобильность. Такие модели стараются делать переносными, как и металлические мангалы.

Недостатки:

• Риск повреждения при конструировании. Обязательно изучите инструкцию и проследите выполнение техники безопасности. Если не спустить газ до конца, баллон может взорваться.
• Громоздкость и крупные габариты. Переносить такой мангал в одиночку сложно, вам понадобится помощь двоих или троих.
• Избирательность в сырье для розжига. В подобную конкрецию удачно вписываются либо угли, либо мелко рубленые дровишки. В случае с последними, вам ещё и ждать придётся пока они прогорят.

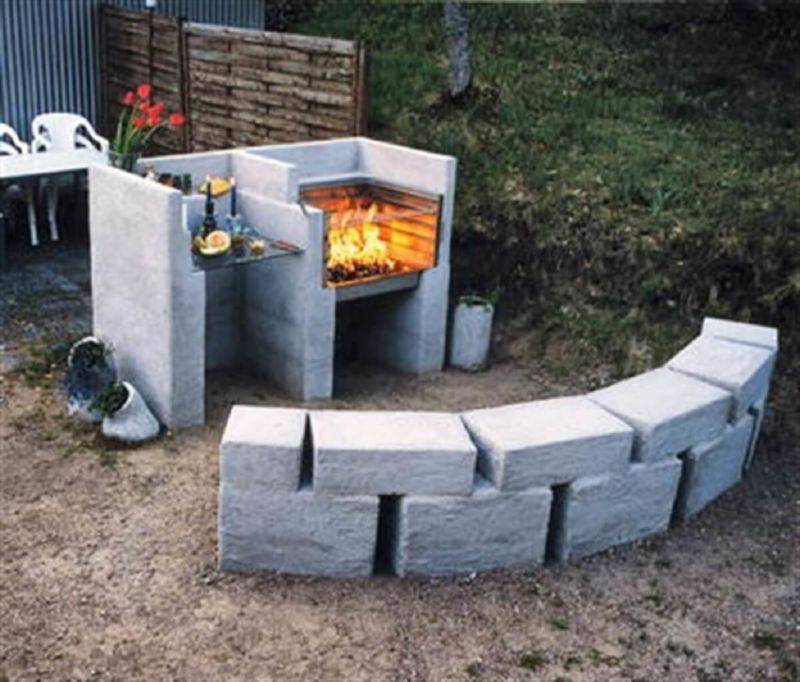

Из бетонных блоков

Хотя опытные профессионалы не рекомендуют строить печь на основе газобетона. В силу того, что данный материал не пригоден для высоких температур(максимальный градус – 400), многие отказываются от его использования.

Положительные стороны:

• не требует под собой фундамента;
• малый вес;
• хорошо удерживает тепло, что положительно сказывается на процессе приготовления мяса;
• приятная цена;
• эстетический вид конструкции;
• не требует мороки и определённых навыков.

Отрицательные характеристики:

• Готовая постройка требует облицовки водостойкими материалами.
• Если хотите сделать навес, то это не желательно, поскольку дым будет лететь на вас.
• Слабое основание способствует разрушению. Если в вашей местности переменчивый климат рекомендуется укрепить основание, пока мангал не развалился.

Если вы всё-таки решились на постройку из этого материала, обязательно позаботьтесь про его устойчивость и защищённость от влаги.

Фото идеи самодельных мангалов

Простой мангал из металла

Для начала определимся с набором инструментов:

• дисты металла толщиной 5 мм(для дна) и 3 мм(для стенок);
• стальные трубы для опор;
• металлический уголок на 20 мм;
• болгарка с отрезным кругом;
• сварочный аппарат;
• защитная краска от ржавчины(по желанию).

Если у вас есть всё необходимое, тогда приступим к конструированию.

Подробная инструкция:

1. На листе металла отметьте очертания будущей жаровни в разобранном виде. У вас должен получиться своеобразный плюс(+).
2. С помощью болгарки вырежьте фигуру креста.
3. Согните, как оригами, и сварите швы.
4. Просверлите отверстия в нижней части длинных боковых стен, для лучшей проходимости воздуха. Делайте дырочки на одинаковом расстоянии, в 2 ряда в шахматном порядке. Расстояние от нижнего до верхнего – 30 мм.
5. Следующий шаг – прорезаем зубчики для шампуров.
6. В завершении к нему можно приварить ножки(по желанию).

Судя по инструкции – это самый простой мангал в вашей жизни!

Стационарная жаровня из кирпича

Такой мангал – строение на все времена. Давайте определимся с набором инструментов в инвентаре:

• лопата и вёдра;
• ёмкость для замешивания бетона;
• колышки со шнуром;
• шпатель;
• уровень;
• болгарка;
• перфоратор;
• молоток;
• шамотный кирпич.

Расходный материал для основания:

• цемент;
• арматурная сетка;
• уровень для выравнивания.

Инструкция по заливке фундамента:

1. Определитесь с местом и размером будущей жаровни. Разметьте углы с помощью колышков и нити.
2. Избавьтесь от дёрна, выкопайте яму(30-35 см.).
3. На 13 засыпьте песком и разровняйте. Полейте водой и снова утрамбуйте.
4. Сделайте опалубку(форма, в которую заливают бетон при возведении фундамента).
5. Положите арматурную сетку.
6. Залейте цементную смесь в опалубку.
7. Выровняйте.

Ждите 3-4 недели до полного застывания и периодически увлажняйте.

Инструкция конструирования жаровни:

1. Заранее установите нить с колышками для ровной кладки. Стандартный вариант осуществляется в форме «m».
2. Нанесите слой цементного раствора для обеспечения устойчивости конструкции.
3. Начните выкладывать кирпичи скрепляя цементом. Кладку каждого последующего слоя начинайте с углов.
4. На произвольном уровне, удобным для решётки, часть кирпичей разверните перпендикулярно общей линии. Таким же образом делают с верхним рядом на боковых стенках.
5. Как правило, справой стороны ставят столешницу из прочного кирпича или плитки.
6. Закончите строение промазыванием всех углов и промежутков цементной смесью.

Покраска мангала и обработка от коррозии

Изготовление мангала своими руками завершается его отделкой. Используемые для покраски составы должны быть жаростойкими, не трескаться при перепадах температуры, без выделения при нагреве вредных веществ. Такими качествами обладают эмали на кремнийорганической основе, составы с двуокисью титана, порошковые краски. Последний вариант самый лучший, но осуществить его в домашних условиях нереально, так как для полимеризации нанесённого покрытия требуется нагрев до 650⁰C. Однако при желании можно обратиться в автомастерскую, где для окраски кузовов используется эта технология. Поскольку эксплуатация мангала связана с сажей и копотью рекомендуется выбирать чёрный цвет, на котором налёт незаметен.

Чтобы краска держалась прочно, наружная поверхность очищается от грязи и ржавчины металлической щёткой и наждачной бумагой. Операция ускорится если использовать шлифовальную машинку или дрель с абразивной насадкой. Затем произвести обезжиривание уайт-спиритом, ацетоном или бензином.

Жидкие составы наносятся кистью или валиком в 2 слоя. Краска из баллончиков распыляется с расстояния не менее 20 см от поверхности в 3 слоя. Нанесение последующего осуществляется после полного высыхания предыдущего покрытия.

Для защиты от коррозии часто применяют оксидирование, оно же воронение, образующее на поверхности жаропрочную плёнку чёрного цвета. Она защитит мангал внутри и снаружи от коррозии на весь срок использования. Для воронения нужно приготовить:

• каустическую соду,
• серную кислоту, разведённую до 5% концентрации,
• хозяйственное мыло.

Ёмкость подходящего размера наполняется кислотой, в неё погружаются детали мангала. Не разборные изделия большого размера обработать дома этим способом будет затруднительно. После пятиминутной выдержки они перекладываются в ёмкость с мыльным раствором (50 г/1 л) и кипятятся 10 минут. На завершающей стадии детали помещаются в раствор каустической соды (50 г/1 л воды) нагретой до температуры 140⁰C. Через 1,5 часа достают и промывают водой.

Используемые для покраски составы должны быть жаростойкими

Классификация мангалов с чертежами и фото

Основными эксплуатационными особенностями очагов для готовки горячего блюда на скорую руку являются:

• периодическое использование, долгое бездействие;
• расположение под открытым небом или в беседке;
• высокая температура углей, на которых и происходит приготовление пищи.

Оптимальным вариантом для загородного дома является полноценная кирпичная печь-барбекю. Однако она занимает много места, весит более 700 кг, требует плитного фундамента и резко увеличивает бюджет строительства.

• мобильность – переносной (складной), передвижной (только в пределах участка) и стационарный;
• размеры – крупногабаритный для больших компаний и малоформатный для семьи;
• форма – труба, бочка, прямоугольник, архитектурные модификации;
• дополнения – навес, дымоход, отсек для кострища.

Пользователю важно понимать, что во время сжигания дров происходит усиленный износ металла. Поэтому угли лучше приготавливать в костре или приобретать их готовыми, а внутри мангала поддерживать жар без открытого огня

Тогда оборудование прослужит дольше.

Стандартные размеры

Чтобы сварить мангал своими руками из металла, необходимо наличие соответствующего оборудования и навыка работы с ним. Домашнему мастеру следует учесть следующие нюансы:

• стандартным считается шампур длиной 25 см, чтобы на него можно было нанизать порцию из 6 кусков мяса среднего размера, поэтому оптимальной шириной мангала принят размер 30 см;
• для семьи рекомендуется длина конструкции 70 – 100 см, если очаг планируется использовать для частого приёма друзей, родственников, этот размер увеличивается за счет специального отсека для углей, между шампурами должно быть расстояние 8 – 10 см.;
• глубина стального ящика должна обеспечивать расстояние 30 см от углей до шампуров, в этом случае мясо не пригорает, а угли не вспыхивают от капель жира;
• верхний борт мангала, на котором уложены шампуры, должен находиться на расстоянии 50 – 70 см от земли с учётом роста повара для разборных типов и 80 – 120 см для стационарных модификаций.

Посмотрите варианты на чертежах:

Внимание: С учетом вышесказанного конструкции мангалов из расположенных горизонтально 100 – 200 л бочек должна быть дополнена стальным перфорированным листом – подом. В противном случае толщина углей будет неравномерной, мясо в средней части шампуров может подгореть

Какие бывают?

Перед тем как сварить мангал для стационарной установки, следует ознакомиться с оригинальными самоделками домашних мастеров. Резко повышает качество обслуживания очага дымоход. Однако на него расходуется больше листового металла, при размещении внутри беседки придется изготовить узел прохождения сквозь кровлю, пробить крышу.

Отдельно стоящие мангалы из металла погодозависимые, поэтому их обычно оснащают навесами из оцинковки, профлиста, металлочерепицы. Чтобы в случае кратковременных осадков мясо можно было дожарить без проблем.

На больших участках с зонами отдыха, барбекю солидных размеров, прудами и прочими элементами ландшафтного дизайна сооружаются передвижные мангалы на колесиках. Это облегчает сервировку стола, позволяет отодвинуть дымный очаг от места отдыха гостей.

Для загородного отдыха чаще сооружаются небольшие разборные или трансформируемые очаги. Они имеют небольшой размер для размещения в багажнике авто, простую прямоугольную форму без декоративных изысков.

Из чего изготавливаются?

С учетом всех перечисленных нюансов конструкция мангала может состоять из заготовок листового металла, кованных элементов или в ней частично используются готовые изделия из стали подходящей формы/размеров:

1. металлические бочки;
2. швейные машины;
3. обрезки стальной трубы большого диаметра;
4. кованые и литые этажерки, столешницы;
5. пропановые баллоны;
6. баки стиральных машин.

В любом случае их придется доработать, чтобы увязать со стандартными размерами очага и вписать в существующий ландшафтный дизайн.

Требования к дымоходам и вытяжкам

Обустройство дымоходов и вытяжек проводится с целью удаления продуктов горения из очага. Данная конструкция позволяет отдыхающим наслаждаться чистым воздухом рядом с дымящимися углями. Удаление вредных газов осуществляется за счет перепадов давления и температуры на разных уровнях.

Существуют такие требования к системам удаления дыма:

1. Устойчивость к сильному нагреванию. Сохранение формы и размеров.
2. Высота вытяжного канала должна быть не менее 300 см.
3. Купол делается соответствующего или ненамного больше размера жаровни.
4. Крепление вытяжки проводится к корпусу или стропильной системе стоящего отдельно навеса.

Изготовление своими руками

Габариты

Естественно, перед изготовлением необходимо составить чертёж с указанием всех размерностей. Габариты подбирайте индивидуально – под вас, но за основу можно взять готовые проекты.

Обычная высота – 1 метр. Это устоявшийся стандарт, который подойдет для людей любого роста. Ширина емкости подбирается под шампуры. Обычно она не превышает 30 сантиметров. Если планируете готовить на барбекюшной решетке, то ее высота составляет 25 сантиметров.

Разработка чертежей

Итак, мангал под крышей изготавливается в соответствии с разработанным чертежом. Он необходим не только для создания плана работы, но и для расчета необходимого материала.

Для начала рассчитайте размеры емкости и крышки. Тут стоит учесть, сколько шашлыка вы обычно готовите, и какие шампуры (решетки) используете. Вот чертеж с основными размерами.

Если вас интересует мангал с жаровней и печкой под казан, можете воспользоваться этой схемой. Вне зависимости от конструкции, можно использовать обычный стальной лист.

Что касается крыши, то проще всего сделать отдельные боковушки. Для их изготовления, можно воспользоваться этим чертежом. Они подойдут для емкостей любого размера и имеют усредненный размер. Размер крыши над мангалом берется из периметра верхних граней боковушек.

Инструкция по сборке

После составления чертежа, можно переходить к изготовлению. Для начала нарежьте все материалы в размер. Затем уже необходимо приступать к сборке.
Сначала необходимо выбрать тип крыши для мангала. Материал для нее должен быть огнестойким. Популярный профильный настил для этих целей лучше не использовать. Полимерное покрытие со временем начнет гореть. Лучше всего подойдет обычный стальной лист, можно из нержавейки, но не оцинковки – покрытие быстро слезет.
Что касается формы: двускатная и односкатная до сих пор остаются наиболее удобными. Их легко собрать, они эффективно уводят дым, а не направляют вам в лицо.
Сам каркас лучше изготавливать из тонкой профильной трубы. Она достаточно легкая в работе, но при этом прочная.
Сначала изготавливаются боковушки. Придать изгиб им можно, если простучать через газовый баллон (обязательно пустой!), постепенно придавая форму дуги. Между собой их нужно соединить вверху и внизу профилем, чтобы повысить жесткость.
К нижним перекладинам приваривается или прикручивается болтами нижняя полка. Ее часто используют для хранения шампуров, жидкостей для розжига или дров.
На высоте 1 метр от земли приваривается жаровня с печкой

Обратите внимание, чтобы она была выставлена по уровню, без завала. Кованый мангал с крышей из металла, со временем, может наклоняться, что приведет к разрыву сварочных швов.
В последнюю очередь необходимо приварить крышу

Если вы воспользовались вышеуказанным чертежом боковушек, то там заранее заложен угол наклона опорного профиля в 30 градусов. Этого достаточно, чтобы направлять дым вверх, а не в лицо. Достаточно просто приварить стальной лист. Навес для мангала из листа должен крепиться сплошным швом.
Когда все сварено, остается завершающая работа. Необходимо зачистить ржавчину со всех частей. Делать это заранее бессмысленно, так как коррозия проявится заново.
Сначала протрите все поверхности сухой тряпкой, чтобы не было влаги. Затем снимите любые проявления ржавчины и грязи с помощью наждачной бумаги. Можно использовать болгарку с зачистным кругом.
Обратите внимание, наждачка должна быть крупной (100-200 грит), чтобы остались характерные бороздки – это улучшит сцепление с краской.

Для покрытия воспользуйтесь обычной мангальной акриловой краской. Она продается в банках и аэрозолях. Рекомендуется брать второй вариант, так как толстый слой и подтеки краски не нужны. Если мангальная зона изготовлена из металла с вороненым покрытием — красить ее не нужно.

Разновидности

Мангалы из металла могут быть разными. Они могут быть мобильными и стационарными. На загородных участках чаще встречается последний вариант. К таким конструкциям часто приделывают прочное основание из кирпичей, кованые элементы.

Переносные изделия хороши тем, что весят немного и являются не слишком большими для транспортировки. Однако качественность и долговечность у них не настолько хороша. Они изготавливаются из тонкой стали, поэтому намного скорее прогорают.

Жаровни также можно классифицировать по следующим признакам:

• Форма (прямоугольные, бочки, баллоны и прочее);
• Габариты (зависит от числа шампуров, способных поместиться на мангале);
• Функциональность (защита угля, емкость для головешек, крышка, специальная подставка для шампуров и прочее).
