Мангал из кирпича своими руками: пошаговая инструкция

Как уже говорилось, сложить капитальный мангал с печью для казана, дымоходом и дополнительными элементами – грилем, коптильней, мойкой – новичку не под силу, для этого приглашают профессионалов.

Здесь мы рассмотрим два варианта, встречающихся чаще других – самую простую конструкцию без всяких дополнений и жаровню с печью для казана. Но вначале разберемся, как подготовить площадку для монтажа мангала.

1. Разметить размеры и форму, учесть необходимость дорожки для удобного подхода, место для размещения стола и стульев (диванов, шезлонгов) и прочего.
2. Выкопать котлован глубиной 0,1…0,5 м (в зависимости от грунта), выровнять неровную поверхность.
3. Отсыпать дно крупным песком, потом гравием (или смесью песка с гравием).
4. Установить опалубку и залить первый слой бетона (примерно на 1/3) высоты.
5. Уложить армирующую сетку и залить второй слой бетона (также на 1/3 высоты).
6. Уложить вторую армирующую сетку и залить бетон до планируемого уровня.

После бетонирования необходимо дождаться достижения заливкой хотя бы 50% проектной прочности (данные в таблице усреднены, для бетонов марки М100…М150).

Как правило, при нормальной погоде и толщине стяжки не более 30 см достаточно 6…8 дней. После этого можно начинать выкладывать кирпич.

Простой мангал из кирпича

Мастера рекомендуют перед выкладкой первого ряда уложить на бетонированную площадку хотя бы один слой гидроизоляции. На представленном фото это обычный рубероид.

Далее укладывается первый ряд, кирпичи скрепляются песчано-глиняным раствором.

Здесь использована схема кладки со смещением на полкирпича в каждом ряду, поэтому желательно заранее подготовить половинки кирпичей, чтобы ускорить работу. Посмотреть один из удобных способов ровной резки можно на видео.

П-образная кладка ведется до уровня примерно 600…700 мм, далее либо делается полка, либо выступы для крепления решетки/поддона для углей.

Выкладывать полку удобно с помощью металлического уголка – на него придется основная нагрузка от веса кирпича до того момента, как блоки прочно скрепятся раствором.

Чтобы кирпич не сдвигался и максимально плотно ложился на уголки, в нем выполняют пропилы.

Немного увеличив толщину шва и замазав выступающие части металла, можно добиться аккуратного и привлекательного вида кладки.

Далее выкладывается бортик по всем четырем сторонам, на него будут укладываться шампуры с шашлыками.

По сути дела, простейший мангал из кирпича на даче готов – остается дождаться полного отверждения раствора и проверить устройство в деле.

Если полки из кирпича делать не планируется, можно выполнить их из металлического листа или решетки.

Мангал-казан своими руками

В данном случае все делается примерно так же, но выкладывается дополнительный отсек с печкой под казан (котел). Основание выкладывается также на слое гидроизоляции, но отличается формой – сразу предусматривается замкнутый контур для будущей печи под котел.

Внутри контура будущее основание печи заполняется обычным полнотелым красным кирпичом. На уровне второго-третьего ряда кладки контура вмуровывается дверца для выгребания золы. Далее посредине (на оси дверки) кладут два ряда огнеупорного кирпича, полости сбоку заполняют обычным.

На фото хорошо видно, что снизу металлическая рама с дверкой подперта кирпичом, а вверху притянута к кладке скрутками из проволоки.

Ставят на место колосниковую решетку.

Монтируют дверку для подбрасывания дров.

Выкладывают плоскость вокруг колосниковой решетки вначале огнеупорным кирпичом, потом фигурными блоками или тем же, но резанным, кирпичом, формируя углубление.

Устраивают дымоход, параллельно поднимая стенки до нужного уровня.

Выкладывают свод, оставляя квадратное отверстие под казан.

Монтируют металлическую плиту под казан (обратите внимание, круги вокруг отверстия могут вращаться вместе с котлом) и либо обкладывают облицовочным кирпичом сравнимой толщины, либо вырезают выемку под плиту в верхнем слое кладки

Поскольку труба от печки мангала выведена вбок, туда, где располагается сама открытая жаровня, разумно сложить над этой часть конструкции свод и дымоход. Перед этим обязательно проверяют качество работы вытяжной трубы.

Стоит отметить, что лицевая часть свода выкладывается дугой, лучше облицовочным кирпичом, выше кладка идет как обычно.

Чтобы не искать подходящий колпак на верх дымохода, можно сразу выложить его из кирпича.

Как изготовить мангал из кирпича своими руками: чертежи и фото, проектирование и расчеты

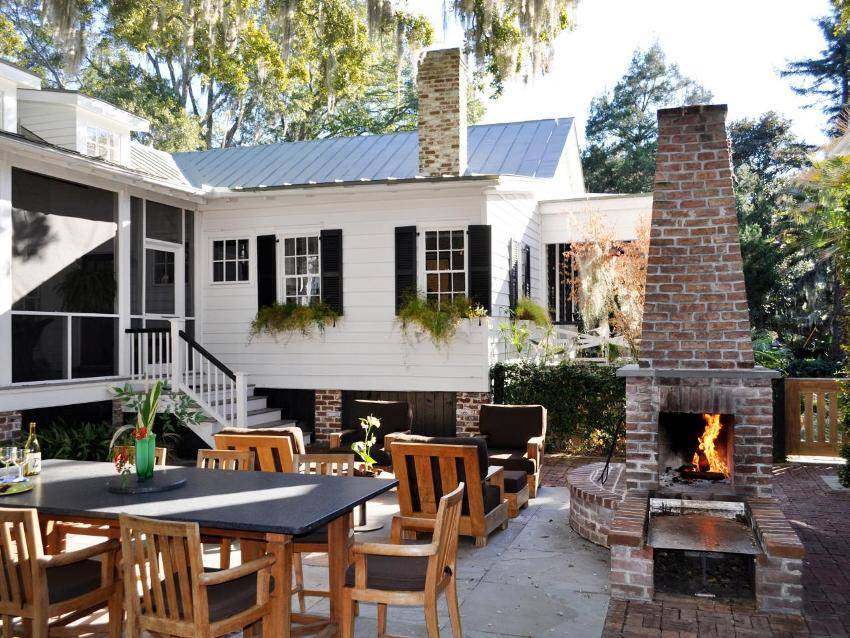

Подбирая тип конструкции и дизайн мангала, необходимо учитывать ландшафтные особенности участка. Сооружение не должно выбиваться из общего стиля, а наоборот, обязано подчеркивать его. Эстетической стороной вопроса процесс разработки проекта мангала не ограничивается. Существуют определенные правила, которых нужно придерживаться, чтобы обезопасить эксплуатацию и сделать ее более комфортной.

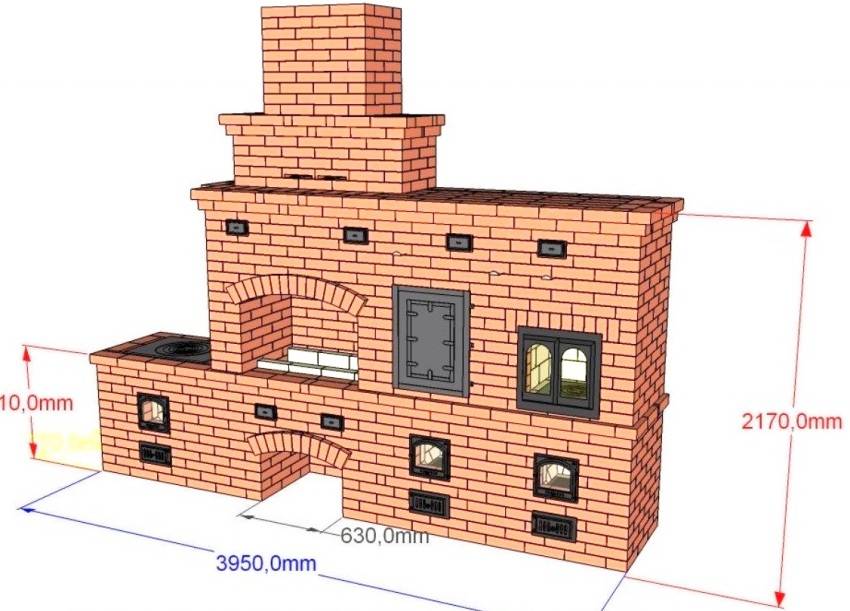

Чертеж мангала из кирпича

Для строительства площадки, расположенной перед открытым огнем, обязательно нужно использовать огнеупорные материалы, для этих целей подойдет:

• песок;
• камень;
• бетонная плита;
• брусчатка.

Также следует брать во внимание розу ветров. Не стоит начинать строительство, если существует вероятность того, что дым попадет в окна жилого здания

Запрещено размещать мангал рядом с участками соседей. Наличие барбекю или печи может вызывать дискомфорт.

Обратите внимание! Если в партии шамотного кирпича присутствуют блоки с более светлым оттенком, значит, в процессе изготовления материала была нарушена технология, а это ставит под сомнение прочностные характеристики изделия

В первую очередь, необходимо тщательно продумать размещение кирпичного мангала — ведь перенести его потом в другое место будет невозможно

В строительстве мангала из кирпича своими руками чертеж играет не последнюю роль. Чтобы облегчить себе работу, желательно сделать набросок дачного участка. Такой эскиз позволит в масштабе оценить особенности территории и правильно подобрать место под застройку. Зона, расположенная в радиусе 5 м вокруг открытого огня, должна быть свободной от деревьев. Разрешается присутствие насаждений с той стороны, где конструкция ограждена стенкой, но не ближе, чем на расстоянии 0,5 м.

К уличному мангалу из кирпича нужно обеспечить свободный доступ, а также подвести воду на случай возникновения пожара.

Не стоит размещать поблизости пожароопасные объекты:

• компостные кучи;
• сооружения санитарного и технического назначения;
• контейнеры с мусором.

Если соблюдать основные правила пожарной безопасности и установить мангал подальше от забора и улицы, можно избежать конфликтных ситуаций с соседями.

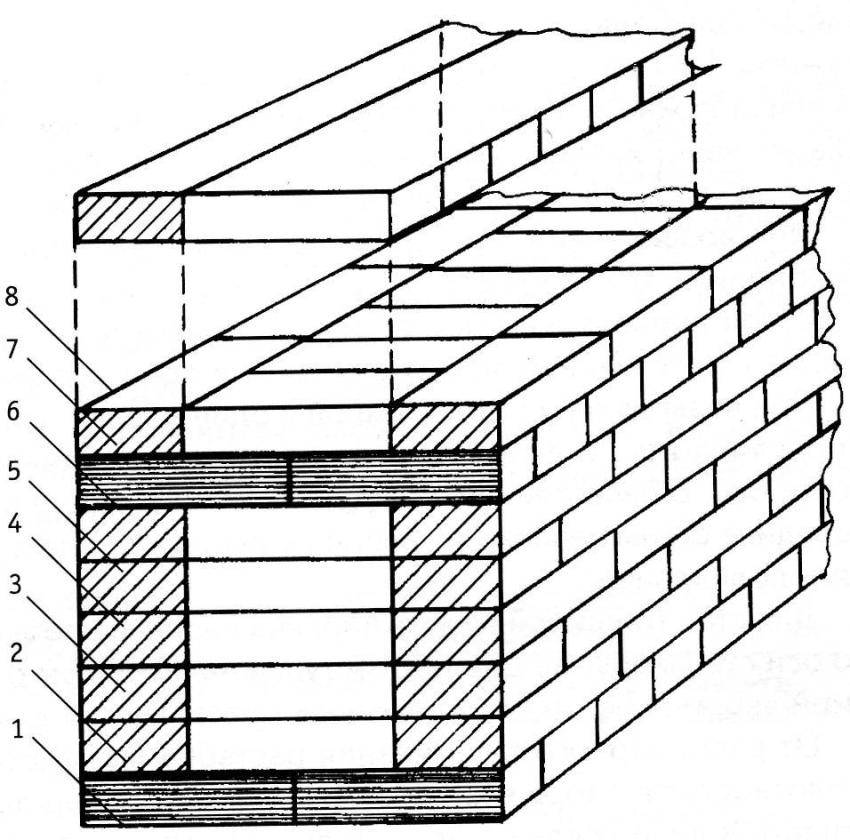

Схема кладки кирпича: 1. тычковый ряд; 2-6. ложковые ряды; 7, 8. перевязка в полкирпича

Как подобрать оптимальный проект мангала из кирпича

Приняв решение построить на дачном участке барбекю или уличную печь самостоятельно, совсем не обязательно заниматься проектированием конструкции с нуля. В сети можно найти для строительства мангала своими руками чертежи, фото и схемы, которые будут соответствовать любым пожеланиям. Причем вовсе нет необходимости стараться подобрать проект в готовом виде. В чертеже будущей конструкции можно объединить любые понравившиеся элементы, что позволит добиться максимального соответствия личным требованиям.

На начальном этапе необходимо выполнить подробный чертеж мангала из кирпича, указав на нем точную конфигурацию конструкции и все данные относительно ее внешнего вида.

Составленная схема должна учитывать следующие нюансы:

• дизайн конструкции;
• характер размещения основных и дополнительных компонентов, а именно: топочной камеры, жаровни, дымоходной трубы, загрузочной дверцы и т.п.;
• размеры всех элементов конструкции.

В начале процесса сооружения мангала, важно определиться с его конструкцией и дизайном

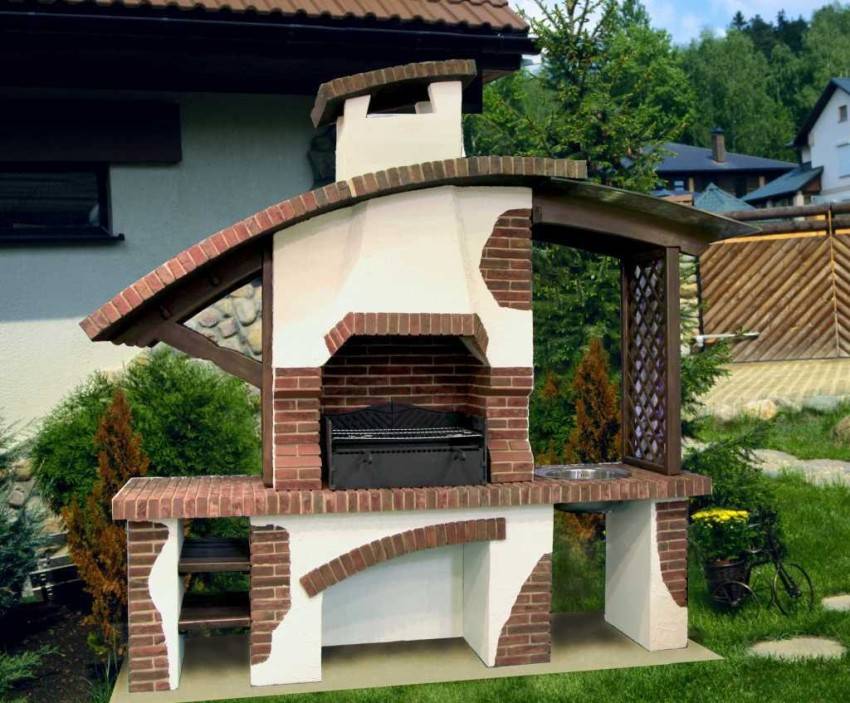

Также следует продумать наличие крыши. Существуют варианты с открытым и закрытым типом жаровни. Во втором случае конструкция печи для шашлыка из кирпича внешне напоминает камин. Преимущества подобного проекта очевидны, поскольку в случае дождя очаг будет защищен от осадков. Чтобы такая конструкция функционировала должным образом, обязательно придется обустроить дымоход.

На этапе проектирования также продумывается наличие дополнительных сооружений. Возле мангала можно обустроить площадку, которая будет использоваться для подготовки продуктов. В этой зоне устанавливается столешница, а также подключается мойка с водой. Достаточно привлекательно выглядят проекты мангалов из кирпича с печкой для казана, в котором можно готовить на открытом огне плов и другие блюда.

Важно! Если к уличной печи или мангалу подведена вода, осенью обязательно придется освобождать систему от жидкости, поскольку во время морозов трубы будут подвергаться разрушению

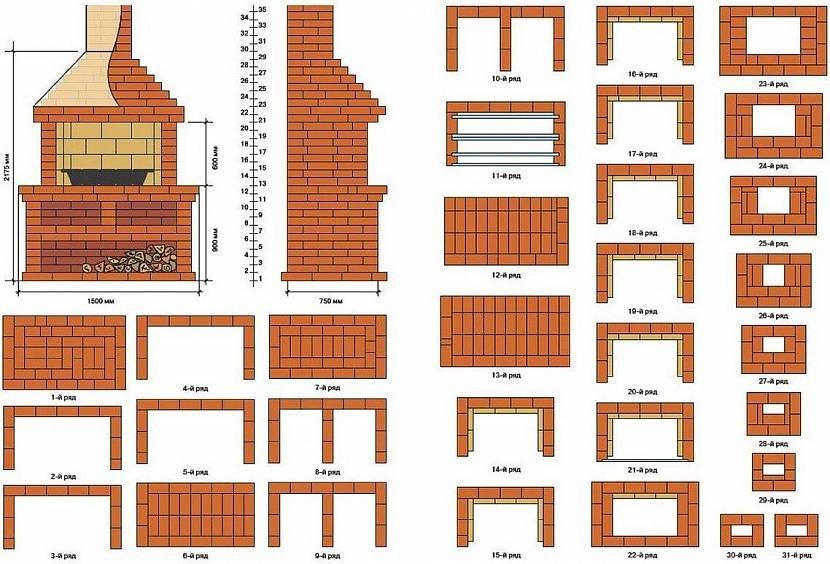

Схема мангала из кирпича

Нюансы кладки

Керамический полнотелый кирпич марки М-200 Подходящий кирпич – керамический М200. Лучше взять специальный печной вариант. Шамотный не годится, он конфликтует с влагой. Для уличной версии это неприемлемо.

Вид состава, нужного для кладки – глиняно-песчаный с небольшим добавлением цемента. Возможен вариант с применением уже готовой печной смеси. Она не должна быть жароустойчивой и содержать шамот. Замешивание происходит строго по инструктажу. Швы в толщину достигают 3-5 мм. В процессе работы нужно постоянно следить за двумя факторами:

• вертикальностью стенок,
• горизонтальностью кладки.

Их соблюдение обеспечит надёжную работу барбекю и мангала.

Началом каждой нечётной линии является целый кирпич, началом чётно линии – половинчатый его вариант.

В шестой и десятой линии кирпичи располагаются боком, позиционируются поперёк главной кладки. В этих же линиях задняя стенка состоит из кирпичей, также поставленных боком. Их должно быть две линии. Идёт перевязка, смещаются швы.

Если вам нужно сделать место для шампуров, на задней стенке позиция кирпича получается аналогичной (боком). В участке для шампуров делается выступ. Впереди устраивается опора – профильная металлическая труба (подходящий вариант для мангалов). Она вырезана под параметр участка и имеет небольшое сечение. В ней создаются выемки для шампуров.

С седьмой линии кладка идёт лишь на половине – это обустройство жарочного отдела. Он получается шире. С левой стороны базируется столик, как раз рядом с печкой. Если вам нужен столик с противоположной стороны, произведите зеркальное отображение данной порядовки.

Как известно, кирпичный монолит притягивает влагу из фундамента. Поэтому начальную линию нужно основательно изолировать от влаги. Можно применить рубероид или гидроизол. Нужно 2 слоя. Можно устроить гидрозащиту между первой и второй линией.

После кладки конструкция отдыхает 1-2 дня, если погода тёплая, если прохладная – 3-5 дней. Потом можно сделать тестовый запуск.

Для защиты конструкции от осадков можно сделать какой-нибудь навес. Также всё ваше сооружение рекомендуется покрыть лаком КО-85 или другим подобным средством для снижения гигроскопичности.

Мангал как непременный атрибут пребывания на природе

Мангал – обязательная принадлежность дачного участка, землевладения у загородного особняка.

Могут быть модели разных типов – от капитальных, с особой декоративной составляющей, на бетонном основании, до передвижных, переносных и легко разбираемых на составляющие. Месторасположение, материал изготовления, техническая оснащенность – важные критерии для подбора конструкции, изготовленной своими руками.

Чтобы сделать самый простой и недорогой мангал, важно учитывать частоту применения и место, размеры обычной компании

Многочисленные фото собственноручно изготовленных конструкций, коллекции со строительных сайтов, декоративные приспособления или аскетичность, обусловленная исключительно функциональностью, – все это легко сводится к 4 видам мангалов.

Также читайте: Как сделать садовую беседку своими руками

Стационарные, зафиксированные в выбранном месте, с продуманным дизайном, органично вписанным в стиль и габариты участка. Дополнительными атрибутами для них могут быть:

• расположенная неподалеку беседка;
• навес;
• простое укрытие, под сенью которого находится обеденный стол и сиденья.

Мангалы могут быть передвижные, компактные и удобные, но обладающие небольшим потенциалом из-за размеров. Это самые простые, легко перемещаемые на территории участка, далеко не всегда недорогие модели, изготовленные своими руками. Они требуют специальных приспособлений – колесиков или роликов, полозьев, для транспортировки с одного выбранного место на другое, более оптимальное, при изменении погодных условий или перепланировке.

Переносные, складываемые в компактные, хранимые в хозяйственных помещениях или вывозимые в автомобиле на природу, обычно изготавливают из тонкого металла. Относительно простое и недорогое устройство не отличается длительностью эксплуатации. Прогорание тонкого металлического листа, выбранного для облегчения веса, быстро выводит их из строя.

Разборные мангалы можно приобрести в готовом виде или изготовить своими руками. Конструкция необязательно должна быть облегченной, главное удобство – в возможности быстро разобрать после использования и спрятать.

Некоторые виды предполагают предельное разнообразие используемых материалов. Есть и такие, для которые есть ограниченные рекомендации, например, только из металла или из кирпича, обладающих особыми свойствами.

Закупаем материалы

Готовый чертеж позволит подсчитать необходимое количество материала и его вид. Кирпич потребуется двух видов: облицовочный и огнеупорный.

При выборе последнего вида предпочтение желательно отдать шамотному, который традиционно используется при строительстве печей. В его составе большое количество глины, что позволяет на протяжении всего периода эксплуатации печи выдерживать воздействие достаточно высоких температур.

Облицовочный материал должен обладать достаточным уровнем прочностных свойств.

Кроме кирпича для строительства потребуются растворы, замешиваемые из красной глины, песка и цемента. Для укладки шамотного кирпича традиционно используется глиняный раствор, в состав которого кроме глины входит цемент (М200), песок, вода.

Глина заливается небольшим объемом воды и выдерживается в течение минимум 5 дней. После этого последовательно добавляются вода, просеянный песок и цемент.

После тщательно перемешивания раствор можно использовать при укладке кирпича. Облицовочный материал укладывается на раствор из песка и цемента.

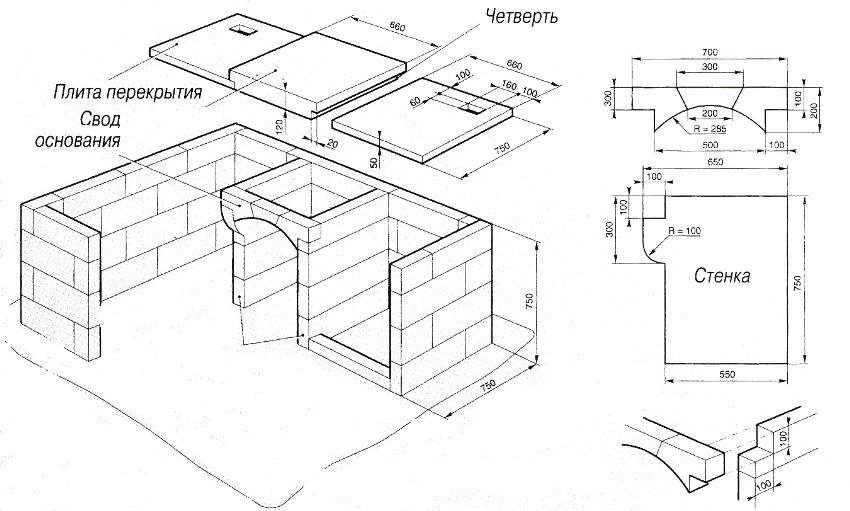

Чертежи кирпичных мангалов

Процесс строительства барбекю из кирпича требует тщательной подготовки. Сначала необходимо сделать грамотный проект будущей постройки, на котором указываются ее точные габариты, материалы изготовления, место расположения на участке, форма, дазайн.

При строительстве барбекю из кирпича на чертеже рекомендуется изобразить:

• общий вид постройки;
• вид снаружи (фасад);
• вид в вертикальном разрезе (так будет видно внутреннее строение мангала);
• в горизонтальном разрезе, из которого будет понятен принцип кладки.

Из имеющегося под рукой чертежа уже наглядно будет видно, как построить кирпичный мангал на участке, и не допустить распространенных ошибок.

Некоторые особенности постройки мангала

Ниже перечислены некоторые правила и советы, которые помогут сделать лучше, проще и быстрее, а также получить желаемый результат:

Фундамент лучше выкладывать в сухую погоду, чтобы не возникало проблем с размытием грунта. Также это гарантирует более ровную поверхность, отсутствие которой порой так портит мангалы из кирпича своими руками.

Решётки можно использовать любые, просто купленные в магазине. Также можно сделать их самостоятельно.

Между моментом закладки фундамента и временем начала выкладки самого мангала должно пройти достаточно времени. Минимальный отрезок – 8 дней, и он действителен при сухой и тёплой погоде.

Порядовки также могут использоваться для расчёта используемых материалов.

Если решено делать печь-мангал из кирпича своими руками, и вообще любые конструкции с дымоходом, крайне желательно привлечь печника для консультаций и проверки правильности выполнения.

Сделать мангал своими руками не так уж сложно. Главное – придерживаться рекомендаций. Нужные схемы можно найти на этой странице и успешно использовать для постройки мангала с барбекю.

Подбор зоны для мангала

Это начальная стадия работ. Если ваш участок небольшой, и на счету чуть ли не каждый квадратный метр, выбрать участок для мангала сложно. А его чертёж создаётся на основе параметров зоны, где последует его строительство.

Инструкция, по ней учитываемые факторы таковы:

• Мангал не должен мешать обычным дачным делам.
• Он ставится так, чтобы преобладающий ветер забирал дым от дома.
• Недалеко от места мангала должна находиться магистральная труба.
• К объекту не разумно подводить целую сеть водопровода.
• Над мангалом желателен хотя бы скромный навес.
• Около мангала не допустимо расположение рослых кустов и плодородных деревьев.
• На участке с мангалом рекомендуется устроить место хранения дров, поставить стулья, лавочки, столик.
• Грунтовая поверхность для постройки должна обладать идеальной ровностью.
• Площадка для мангала ставится на небольшой дистанции от кухни. Так легче оснастить место водой и освещением.
• При воздвижении мангала сразу определите, где пойдёт приготовление мяса, его подача и мытьё посуды.

Мангал – это источник неизолированного пламени. Он должен быть достаточно удалён от жилых строений и растительности

Требующийся инструментарий для работы:

• Штыковая лопата.
• Кувалда.
• Лопата совкового типа.
• Рулетка.
• Правило.
• Уровень
• Набор вил.
• Молотки: плотницкий и резиновый.
• Пила.
• Кельма.
• Зубило.
• Ведро.
• Лобзик.
• Тачка.
• Кирка.

С чего начать постройку мангала барбекю

Итак, вы определились с видом мангала, его размерами и местом расположения. Теперь необходимо соорудить под него фундамент.

Обычно такие постройки делают на улице, в беседке или на террасе. Если фундамент беседки или террасы выдержит вес печи из кирпича, а это порядка 3 тонн, то можете приступать к стройке сразу. Если же вы собираетесь построить мангал с нуля, то первым делом залейте под него подходящий фундамент: ленточный или плиточный.

Следующим шагом будет устройство гидроизоляции под кирпичный мангал. Делается она для предотвращения намокания нижних кирпичей капиллярным подсосом. Достаточно будет простелить рулон рубероида или гидроизола. По окончании стройки, лишнее срежете ножом.

Коптильня мангал своими руками из металла чертежи

Первый тип представляет собой довольно несложную конструкцию, не требующую особых трудовых и временных затрат. Как же выглядит простой мангал коптильня своими руками из металла? Коротко говоря, это прямоугольный ящик с крышкой, на ножках и с установленными внутри решеткой и поддоном.

Остановимся на описании более подробно. Для того чтобы сделать мангал, нужно, прежде всего, определиться с его размерами. Необходимо учитывать количество человек, обычно собирающихся на пикник, и объем готовящейся продукции; длина шампуров и размер решеток гриль также имеет значение. На основании оцененных данных, сделаем чертеж деталей. Из достаточно толстого металла вырежем четырехугольники — дно и четыре стенки будущего устройства. Как правило, мангал имеет форму прямоугольника, то есть две стенки будут длиннее. В нижней части длинных прямоугольников можно сделать отверстия для лучшего доступа воздуха к углям. По верхней кромке длинных стенок нередко делают выемки для лучшего крепления шампуров. Чтобы можно было мангал использовать в качестве коптильни, с внутренней стороны длинных стенок чуть выше середины устраивают крепежи для решетки и поддона. Это могут быть как узкие металлические уголки, так и просто небольшие штырьки, на которых будет надежно лежать решетка с продуктом для копчения, а ниже – стоять поддон для стекания жира.

Кроме того, для организации мини-коптильни обязательно понадобится крышка, чтобы дым не уходил, а оставался в емкости. Крышку можно выполнить несколькими способами:

• Крышка из двух откидных половинок. В режиме мангала половинки могут выполнять роль подставок-столиков.
• Обычная откидная крышка.
• Простая съемная крышка. Выполняется по принципу мангала, но вместо стенок – узкие бортики. Сверху приваривается ручка. Полотно крышки должно быть чуть шире дна мангала, чтобы емкость можно было закрыть полностью.
• Задвигающаяся крышка. Этот вариант посложнее. Для него нужно в верней части длинных боковых стенок сделать пазы, в которые будет вставляться закрывающая пластина; в этом случае для нее бортики не нужны.

Ножки нашей чудо-жаровни будут такие, как комфортно нам. Можно сделать их короткими, а можно – высокими, чтобы не наклоняться и обустроить между ними дополнительный столик. Для них используют толстую арматуру, железные уголки, узкие трубки или другие подходящие изделия металлопроката. Удобно будет приварить к узким стенкам ручки для переноски, небольшие крючки или штырьки – для подвешивания кочерги и решеток.

Необходимое количество металлических листов подходящей толщины, железные элементы для подставки и ручек, портативный сварочный аппарат, рулетка, линейка, фломастер, подходящие для коптильни решетка и поддон, несколько свободных часов – и мангал коптильня своими руками из металла будет радовать вас долгие годы!

Мангал коптильня своими руками из металла видео.

Существует и более сложный тип самодельного многофункционального барбекю. Он состоит из двух или трех последовательно соединенных емкостей: топки, жаровни и дымохода-коптильни. Емкости можно сделать как прямоугольными – подобно вышеописанной схеме, так и цилиндрическими. Например, мангал с коптильней из металла своими руками с емкостями в виде цилиндров нередко изготавливается из использованных бытовых газовых баллонов. Для сооружения такого мангала понадобятся:

• • два пустых баллона из-под бытового газа;
  • длинный фитиль из ткани;
  • специальное обезжиривающее средство для обработки фитиля (оно медленно горит);
  • железные элементы для ножек – подставок, ручек;
  • шарниры для крышек;
  • труба для дымохода;
  • сварочный аппарат;
  • болгарка с дисками по металлу;
  • дрель, болты и гайки;
  • фломастер;
  • термостойкая эмаль;
  • незанятый другими делами день.

Коптильня из газового баллона видео

При изготовлении мангала и коптильни из металла своими руками вы будете использовать сварочный аппарат, а газовые баллоны можно использовать от компании ТОРГГАЗ

Сделать такую коптильню и наслаждаться отдыхом у себя на даче довольно таки накладно, но с помощью наших советов, верим вам это удастся!
