Лестница на металлических косоурах

Расчёт конструкции

Сначала конструкцию надо спроектировать, привязать к условиям места расположения, точно рассчитать размеры, исходя из следующих правил:

  1. Высота лестничной конструкции не может составлять менее 2-х метров, замеряется от пола нижнего этажа до верхнего пола.
  2. Размер отведённого под лестницу места диктует длину её проекции по полу.
  3. Параметры лестничного проёма определяются в соответствии с конструктивными особенностями перекрытия.
  4. Глубина проступи обычно соответствует эргономическим нормам в 25-30 см, возможны варианты на усмотрение хозяина.
  5. Подступенок не должен быть выше 22 см.

Пример расчёта размеров:

  • А – высота конструкции: 240 см;
  • Б – длина проекции: 380 см;
  • В – ширина ступени: 27 см;
  • Б : В = 380 : 27 = 14 ступеней;
  • А : 14 = 240 : 14 = 17,1 см – высота подступенка;
  • по теореме Пифагора находим длину косоура (К) : А2 + Б2 = К2, которая составит 45 см.

Это интересно: особенности расчета деревянных лестниц.

Безопасность

Перед тем, как сделать лестницу на второй этаж, нужно обеспечить безопасность сооружения. В процессе подъёма не должно создаваться потенциально опасных ситуаций и условий, потому при вычислении размеров рассматривается огромное количество факторов. Особенно, когда в доме имеются малыши, пожилые либо люди с ограниченными возможностями. Кроме того, нужно обеспечить выполнение и основных условий пожарной безопасности

Это особенно важно, потому как в случае воспламенения все находящиеся в доме люди должны иметь возможность покинуть его в короткие сроки


Лестница должна быть достаточно широкойИсточник antey-lestnica.ru

При устройстве ограждения балясины следует располагать одна от другой на удалении, не превышающем 150 мм. Такого промежутка должно хватить для исключения падения с верхнего этажа, если человек вдруг неожиданно потеряет равновесие. А если в жилище имеются маленькие дети, то интервал этот принимается ещё меньшим, чтобы малыш не смог застрять промеж балясинами, засунув из любопытства голову.

Видео описание

Самостоятельно можно сделать и бетонную лестницу. Подробности смотрите в видеоролике:

Разновидности конструкций

Итак, косоур – это металлическая опорная балка, удерживающая жестко ступени. Опирается она на межэтажные перекрытия. По сути, данный элемент для лестничных маршей является несущей частью.

При этом различают два типа косоуров – одни называются тетивами, а другие также — косоурами. Разница между ними состоит в следующем.


Лестницы с металлическим косоуром

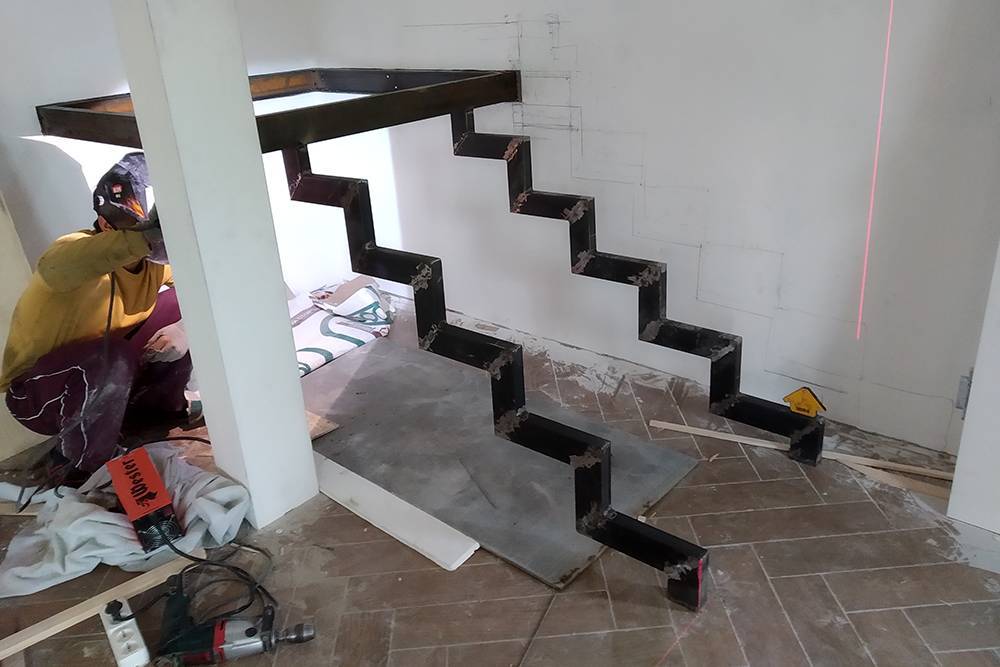

Косоуры изготавливаются в виде ломанной кривой, как на фото выше, либо же имеют подваренные к прямой балке уголки. В общем, суть в том, чтобы на данные элементы можно было укладывать ступени сверху.


Металлическая лестница по косоурам – использованы мощные швеллеры

Конструкция очень надежна, но более сложная в изготовлении, так как при сваривании деталей в один элемент нужно точно подгонять их габариты и угловые срезы, иначе лестница получится кривой, что недопустимо.


Лестницы по металлическим косоурам: такие конструкции тоже являются косоурами

Как сварить из стальной трубы подобный элемент, мы расскажем во второй части статьи — обязательно просмотрите, там помимо описания будет приложен подробный фото отчет.


Такая лестница с алюминиевыми тетивами прекрасно впишется в стиль хай-тек

Тетив, в отличие от косоуров, в конструкции лестницы бывает только 2 штуки и связано это с конструкционной особенностью.

Форма тетив также может быть ломанной

Ступени к этим элементам подходят с боков. Их крепление осуществляется либо за счет болтовых соединений с торцов (крепеж проходит сквозь тетиву и входит в ступень), либо через наваренные изнутри уголки, на которые ступени кладутся сверху, и притягиваются саморезами или зажимами.


Металлическая лестница со стеклянными ступенями

Также возможен вариант крепления, когда ступени входят в специальные пазы. Однако технически такие детали изготовить очень сложно, поэтому такой вариант в металлических конструкциях практически не применяется, чего не скажешь о деревянных моделях.


Тетивы на винтовой лестнице

Параметры лестницы с поворотом 180 градусов

Рис. 1 Общий чертеж лестницы

Рис. 1 Общий чертеж лестницы

  • Y — высота проёма — как правило определяется высотой этажей Вашего дома
  • X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • E — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
  • F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
  • C — всего ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж
  • P — ступеней на нижней тетиве — количество ступеней до площадки, зависит от Ваших предпочтений и геометрических характеристик дома

Рис. 2 Обозначение ступеней

Функция «Показывать подступенки: H»

Рис.3 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Данная функция позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы, с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

  1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
  2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)

Функция «Черно-белый чертеж:»

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

  1. Если Вы привыкли работать со стандартными ГОСТировыными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
  2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

  1. Подъём слева направо;
  2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

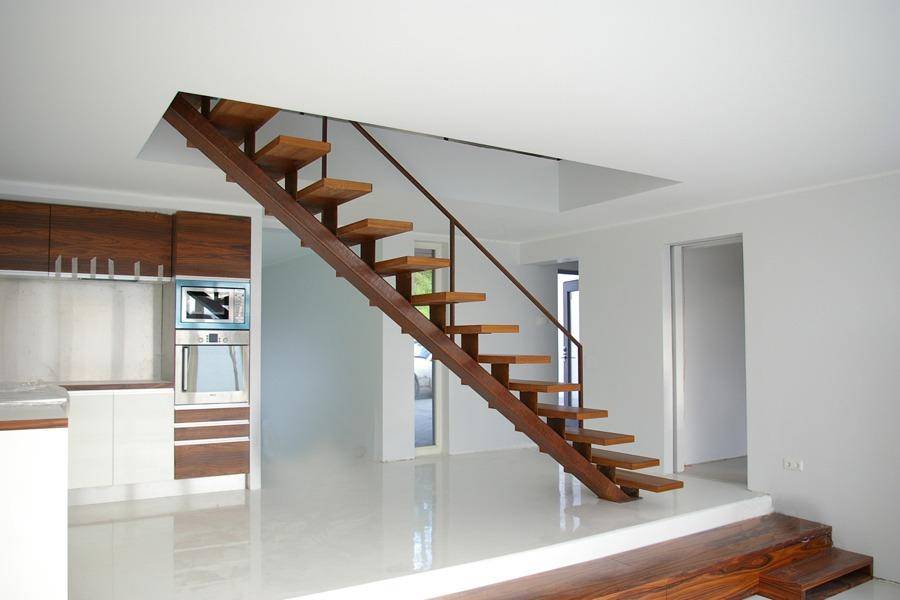

Крепкая металлическая лестница на одном косоуре для дома

Нужно создать проект (формат dwg) для учета прочности всей конструкции, ее удобства в использовании. Обычно хватает одного косоура по центру, ведь металл прочен и надежен в плане выдерживания нагрузки. Самый простой способ – это создание косоура из элемента прямого типа.

Такие лестницы не скрипят, срок службы значительно больше по сравнению с обычными деревянными лестницами даже в том случае, если они дубовые

К примеру:

  1. Нужно взять трубу, у которой нужные размеры.
  2. Наметить расположение ступеней.
  3. Прикрепить отрезки трубы с пластиной опоры сверху – кобылки.
  4. Соединение производится посредством сварки – это эффективно и прочно.
  5. В пластине формируют отверстия для того, чтобы можно было закрепить ступени.
  6. Ступени крепят исходя того, из какого материала сделаны косоуры.
  7. Для лучшего результата, берутся железные листы, ширина которых вырезается по размеру ступени.
  8. Потом они прикрепляются сварным швом к несущему элементу.
  9. Ступени крепят посредством болтов.

В процессе монтажа, на ступеньку снизу наносят специальный скрепляющий раствор для того, чтобы тут же сделать другую ступень. Такую процедуру проделывают до самого верха. В дальнейшем, ступени могут быть оформлены облицовкой. Лестничные площадки заготавливаются перед монтажом – приобретаются готовые плиты из железобетона.

Заливка делается на каркас из арматуры. Каркас производится стальным из специального прута.

Типы металлических изделий

Лестницы, выполняемые из металла, могут выполняться кованными или сварными. Также они отличаются си по конструкции:

  • На косоурах. Такие изделия являются одними из самых востребованных. В этих изделиях ступени монтируются на специальные элементы.
  • На одном косоуре. Несмотря на минимум деталей изделия такого типа отличаются высокой устойчивостью к нагрузкам.
  • На больцах. Эти изделия не имеют каркаса. Ступени монтируются к стене.
  • На тетивах. Опорные элементы монтируются сбоку каждой ступени.
  • Винтовые. Несущий элемент таких лестниц представляет собой опорный столб. Он монтируется по центру.

Важно! Каждый из этих типов конструкций выполняется довольно просто, кроме винтового варианта

Если решено изготавливать конструкцию самостоятельно, следует выбрать простую одномаршевую лестничную конструкцию.

Крепкая металлическая лестница на одном косоуре для дома

Нужно создать проект (формат dwg) для учета прочности всей конструкции, ее удобства в использовании. Обычно хватает одного косоура по центру, ведь металл прочен и надежен в плане выдерживания нагрузки. Самый простой способ – это создание косоура из элемента прямого типа.


Такие лестницы не скрипят, срок службы значительно больше по сравнению с обычными деревянными лестницами даже в том случае, если они дубовые

К примеру:

  1. Нужно взять трубу, у которой нужные размеры.
  2. Наметить расположение ступеней.
  3. Прикрепить отрезки трубы с пластиной опоры сверху – кобылки.
  4. Соединение производится посредством сварки – это эффективно и прочно.
  5. В пластине формируют отверстия для того, чтобы можно было закрепить ступени.
  6. Ступени крепят исходя того, из какого материала сделаны косоуры.
  7. Для лучшего результата, берутся железные листы, ширина которых вырезается по размеру ступени.
  8. Потом они прикрепляются сварным швом к несущему элементу.
  9. Ступени крепят посредством болтов.

В процессе монтажа, на ступеньку снизу наносят специальный скрепляющий раствор для того, чтобы тут же сделать другую ступень. Такую процедуру проделывают до самого верха. В дальнейшем, ступени могут быть оформлены облицовкой. Лестничные площадки заготавливаются перед монтажом – приобретаются готовые плиты из железобетона.

Заливка делается на каркас из арматуры. Каркас производится стальным из специального прута.

Лестницы на косоурах

Лестничная конструкция на косоурах, кроме своей основной функции, послужит еще и прекрасным украшением дома. Тем более построить ее достаточно просто.

Преимущества изготовления лестницы на косоурах:

  • не нужно врезать ступеньки. Они просто кладутся на балку, а их крепления закрываются с помощью заглушек;
  • изготовить ступени можно самостоятельно из подручного материала;
  • есть возможность сделать лестницу как в каталоге, заказав для этого сосновые косоуры, дубовые ступени и покрасив все в белый или темный цвет;
  • при необходимости ступени можно легко заменить;
  • устанавливаются ступени и ограждения достаточно легко;
  • ширину и высоту лестничной конструкции легко можно подогнать под нужные размеры;
  • установив косоуры ближе к центру ступеней, можно обойти подоконник или батарею;
  • существует возможность создать индивидуальный стиль лестничной конструкции.

Что такое косоур?

Любая лестница состоит из двух основных деталей — несущего элемента и ступеней. Одним из вариантов несущего элемента лестниц как раз и является косоур.

Косоуры для лестниц могут различаться:

  • по форме конструкции;
  • количеству несущих элементов;
  • материалу изготовления.

   Разновидности конструкций косоуров

По форме косоуры подразделяются:

  • прямой;
  • поворотный;
  • винтовой.

Самыми распространенными являются прямые косоуры, которые используются для строительства простых лестниц.

Поворотные косоуры применяются в лестницах, состоящих из нескольких маршей.

Для винтовых и закругленных лестниц применяется винтовой косоур.

Также лестничные косоуры подразделяются по числу направляющих и их месторасположению:

на 2 косоурах, боковые;

на 1 косоуре, с центральным расположением.

В зависимости от ширины марша для усиления конструкции возможно использование трех и более косоуров.

Что такое косоур?

Основными комплектующими лестницы являются несущие элементы, ступени и перила. Косоур — это и есть несущий элемент, представляющий из себя наклонную балку, на которую сверху монтируются ступени и ограждения. Лестницы на косоурах являются наиболее популярными за счет надежности и простоты конструкции.

Виды косоуров лестничных маршейВ зависимости от конструктивных особенностей и формы различают:

  • прямые;
  • ломаные;
  • винтовые или эвольвентные.


прямой


ломаный


эвольвентный Основными материалами для изготовления служат дерево, металл и бетон.

Косоуры могут располагаться по бокам лестницы (боковые) либо по центру (центральные). Если ширина лестницы более 1,2 метра, то предусматривается комбинированное крепление на трех косоурах.

Необходимые расчёты

В организациях, которые занимаются разработкой проектов, используют специальные компьютерные программы, при помощи этих программ проектируют 3D модели конструкций. В 3D модели, очень легко изменить параметры разных деталей.

После утверждения финишного варианта, компьютерная программа подготавливает спецификацию и чертежи лестницы из металла.

Но в нашем случае, расчёты придётся делать без помощи компьютерной программы. Мы рассмотрим простой вариант прямой одномаршевой конструкции.

Основные требования к глубине и высоте ступеней уже известны. Необходимо сделать замеры между точками, то есть от начала до конца лестницы от пола первого этажа и высоту между полом первого и второго этажей. Теперь определяем длину лестницы, нужно помнить, что средний угол наклона является от тридцати до сорока пяти градусов.

Чтобы посчитать длину лестницы необходимо вспомнить геометрию, то есть про прямоугольный треугольник. Ведь в прямоугольном треугольнике квадрат гипотенузы равен сумме двух квадратов катетов.

Производим расчёт имеющихся параметров и извлекаем квадратный корень и получаем длину лестницы.

Дальше необходимо рассчитать подходящее количество ступеней.

Советы: как сделать косоур для лестницы своими руками аккуратно

Технически сборка не столь сложна, как кажется, но небольшой опыт все же нужно иметь. Лестница из металла с одним косоуром в домашних условиях своими руками сооружается, как открытая установка, с применением стальной трубы из профильной прямоугольной или квадратной формы.

Такие конструкции легче железобетонных маршей, не деформируются под влиянием влажности в отличие от деревянных сооружений

Характеристики:

  1. Разрез стенки трубы достигает 16 см.
  2. Лестница своими руками снаружи на косоуре, расположенном по центру, может быть сделана при помощи поставленного швеллера на ребро. Листовая сталь обеспечит наружную обшивку конструкции.
  3. В качестве ограждений используется угловая сталь.
  4. Чтобы создать опоры для проступей, применяется арматура.
  5. Арматурные опоры – кобылки прикрепляются сваркой к швеллеру.
  6. Место опоры, где размещаются ступени, оформляется кронштейнами, как крепление.
  7. Опоры по тщательной разметке сварным швом закрепляются к ребру швеллера.
  8. Еще один швеллер кладется на балку, на которую приварены кобылки.

Во время процесса создания косоура, необходимо помнить о подъеме, ширина которого 1 м – он формируется из двух косоуров.

Далее из фрагментов сооружения складывается законченная конструкция посредством сварки.

Особенности монтажа

Установка косоуров

Специфика их крепления зависит от того, из какого материала построен домик на даче. Если стена, к которой примыкает лестница, несущая, то достаточно одного центрального столба и небольшой дополнительной опоры для поворота. На ней и располагаются забежные ступени. В случае невозможности фиксации косоура на основе они монтируются на подпорках.

Установка ступеней

Их рекомендуется крепить на уже зафиксированные по месту косоуры. Такой монтаж сделать на даче значительно проще, чем сначала заниматься сборкой пролета, а потом его установкой по месту.

Использовать гвозди не следует по двум причинам. Во-первых, даже при большом опыте забить каждый крепежный элемент строго вертикально по отношению к поверхности вряд ли получится. А любой перекос детали чреват выходом острых кончиков металла наружу. Во-вторых, любая древесина (особенно пересушенная) легко колется. Поэтому только предварительное сверление и фиксация частей лестницы саморезами или шурупами.

Установка перил и стоек (балясин)

Здесь на усмотрение мастера. Например, так.

Нелишне напомнить, что высота ограждения не должна быть менее 80, а расстояние между стойками выбирается с расчетом, чтобы ребенок не смог в этот проем пролезть. То есть здесь главное – безопасность, а не привлекательность конструкции, эстетическая составляющая, дань моде и тому подобное.

Изготовление своими руками подразумевает, что работа ведется не только самостоятельно, но и не по шаблону. Основные рекомендации по строительству лестницы на второй этаж, причем именно на даче, даны. Все остальное – на ваше усмотрение, мужчины.

Успехов вам в работе, читатель, и отличного результата!

Как сделать винтовую конструкцию самостоятельно

Винтовая лестница имеет свой особенный внешний вид, за счет которого появляется возможность создания совершенно непохожего ни на что дизайна. Кроме этого, винтовая конструкция позволяет сэкономить много места на обоих этажах, сделав помещение более эргономичными.

Винтовая

Расчет винтовой лестницы на второй этаж

В случае создания винтовой лестницы на второй этаж расчет необходимо начинать с количества ступеней и высоты их расположения. Исходя из сказанного в прошлой главе, оптимальная высота между ступенями равна 200мм, а глубина – 200-300мм. Но надо учесть, что у винтовых лестниц ступени имеют вид расширяющихся конусов, потому, и их глубину необходимо рассчитывать особым способом.

С центральной стойкой

Для расчета лучше использовать математические формулы. Для начала, необходимо узнать длину окружности конструкции. Удобнее всего это сделать с помощью формулы 2*3,14*r, где r – ширина пролета. К примеру, при ширине пролета в 1000мм окружность будет равняться 6280мм. Чтобы получить ширину ступени с внешней стороны, достаточно данное расстояние поделить на количестве ступеней в одном пролете. Для примера, при 10 ступенях расстояние будет равняться 628мм, которые позволят создать ровную лестницу без пустот.

Схема расчета винтовой модели

Высота конструкции определяется высотой помещения, также, как и при создании обычной лестницы. Высота между ступенями должна равняться оптимальной – к примеру, обычно хватает 150-250мм. Оптимальную высоту лучше рассчитывать от высоты помещения. Для примера, за высоту потолков в комнате – 2700мм. Ступеньки будут толщиной 20мм, толщина перекрытия – 150мм.

Графическое построение и размеры

На данном этапе лучше всего создавать проект на бумаге. Не обязательно делать его максимально точным в чертежном плане, но даже простой набросок поможет лучше понимать проект.

Размеры винтовых лестниц на второй этаж

При проведении расчетов размера необходимо отталкиваться от наиболее комфортной ширины лестницы в 800-1000мм. Этого достаточно, чтобы пройти даже с большим грузом на руках, при этом не стесняя себя в движениях (к сожалению, крупногабаритную мебель все равно придется поднимать через окна).

Проект винтовой модели

Винтовая лестница представляет собой круг, потому диаметр равен сложению ширины проходов и, если лестница строится с центральной опорой, размера опоры. В среднем, диаметр подобной конструкции равняется 1600-2000мм, которых хватает для её удобного использования вне зависимости от особенностей. Более подробно в таблице ниже

Высота лестницы (са)Количество ступенейКоличество проступейДиаметр лестницы (140, 150, 160, 170см)Диаметр лестницы (180, 190, 200см)
отдоУгол поворота лестницыУгол поворота лестницы
210235910270°202,5°
2352601011300°225°
2602851112330°247,5°
2853101213360°270°
3103351314390°292,5°
3353601415420°315°

Видео проект лестницы винтового типа

Данное видео показывает как самому сделать лестницы на второй этаж в частном доме своими руками (схема и размеры проекта прилагаются). Показаны основные моменты монтажа, а также все особенности работы с данным видом конструкций.

Крепления на косоурах

Самые распространенные и традиционные лестницы — это выполненные на косоурах, которые служат несущими элементами.

В основных балках делается форма гребенки, в которую затем вставляются ступени и подступенки. Бывает расположение двух косоуров, ближе к краям ступеней, или одного центрального, на который укладывается средняя часть ступени.

При центральном креплении подступенки не используются и вся конструкция выглядит более легкой и воздушной. Такой способ устройства лестницы облегчает ее ремонт, который можно производить, заменяя всего одну ступеньку, при необходимости, и исключает появление скрипа.

Виды деревянных косоуров

Изготавливаются деревянные балки из клена, бука или дуба. Для этого берутся доски шириной от двадцати до тридцати сантиметров и толщиной не менее шести-восьми сантиметров. Доски не должны иметь дырок, трещин и сучков, а также не должны гнуться. Так как идеально ровный и гладкий массив найти достаточно трудно, то можно применять клееные доски.

Если ширина и толщина досок меньше оптимальной, то для надежности лестничной конструкции рекомендуется изготовить центральную опору.

Ступенчатые косоуры из дерева

Ступенчатые опоры – это монолитные фигуры, которые повторяют форму лестничного пролета. Для изготовления такой конструкции с помощью трафаретов в подготовленных досках на одинаковом расстоянии выпиливаются треугольники, на которые в последующем будут укладываться ступени.

Недостаток этого метода в том, что распиленные доски становятся тоньше, а значит, и менее надежными.

Косоуры с кобылками

Для изготовления такой более сложной конструкции выпиливаются несколько элементов:

  • косоур;
  • кобылки – элементы, на которых будут держаться ступени;
  • шканты, с помощью которых кобылки крепятся к балкам.

После того как все элементы будут подготовлены, их следует сложить вместе по типу «Лего». Преимущество такой конструкции в том, что доски для косоуров не пилятся, а, значит, сохраняют свою надежность.

https://youtube.com/watch?v=3aHFS4FdcHg

Прочные и легкие косоуры из металла

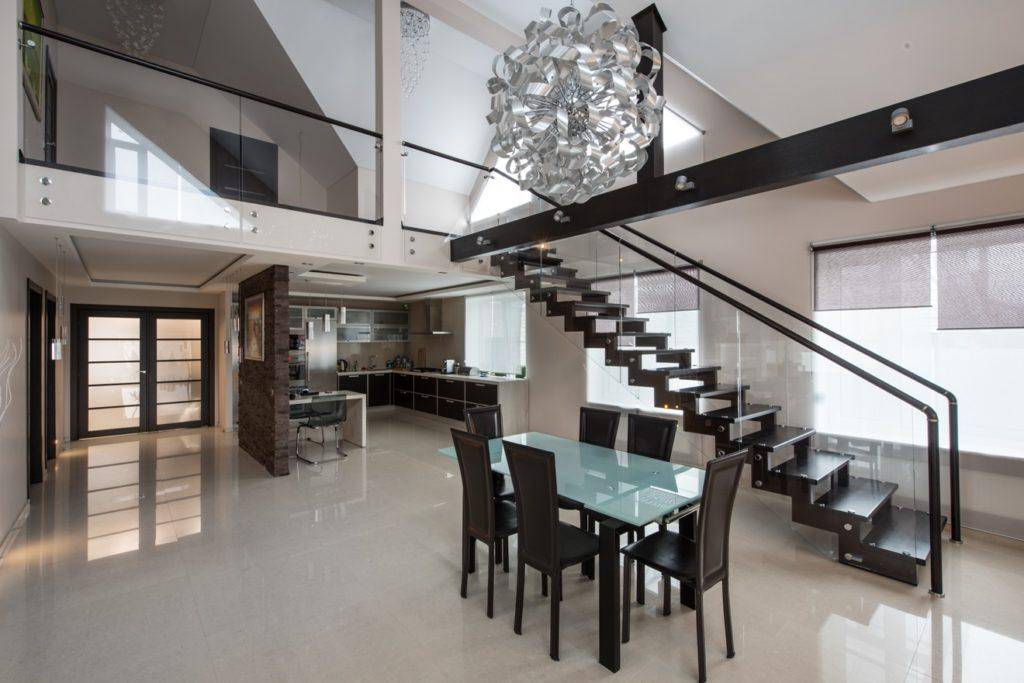

Если планируется в основе лестничной конструкции поместить только одну балку, то лучше всего сделать ее из металла. Крепится один косоур посередине лестничного пролета, поэтому металлическую основу приделать будет легче.

Лестничный марш с одним косоуром будет прогибаться на концах, поэтому к металлическим основам нужно будет прикрепить дополнительные элементы крепления. К дереву такие элементы приделать затруднительно.

Косоур из стали будет нести всю нагрузку, поэтому ступени дополнительно укрепляются пластинами. Для этого к кобылкам привариваются широкие уголки или пластины, на которые будут укладываться проступи.

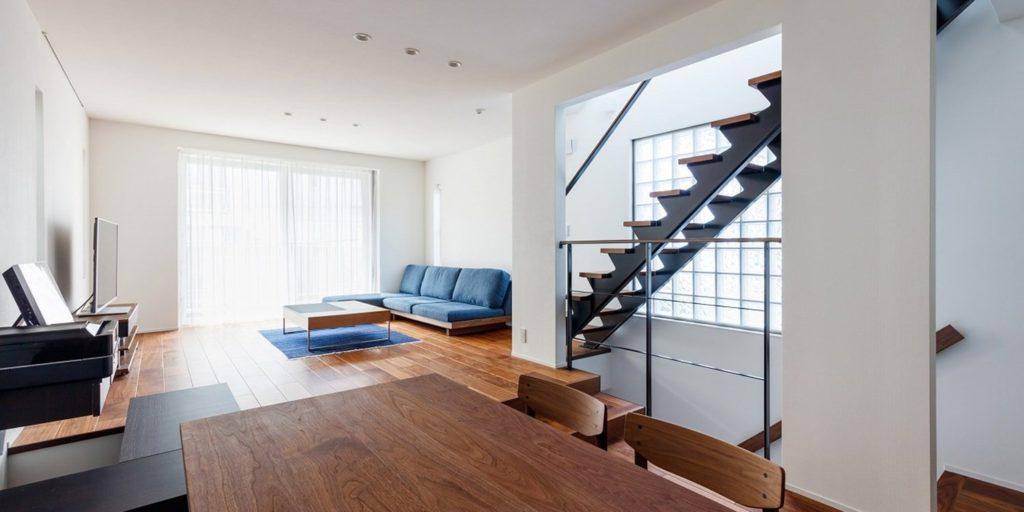

Для изготовления металлических косоуров можно применять прямоугольные трубы, швеллеры или двутавр. Марш необязательно должен быть прямым, поэтому металлическим заготовкам можно придавать различную форму.

Чаще всего для поддержания лестницы используются две металлические балки. За счет фактуры металла, его цвета и сечения, металлические косоуры визуально облегчают лестничную конструкцию, которая делается буквально воздушной.

Еще несколько рекомендаций

Если провести еще один небольшой ликбез, следует поговорить немножко о взаимозависимости геометрии лестницы и высоты этажей. Высотой называют разницу между уровнем (отметкой) чистого пола нижнего этажа и верхнего. Таким образом, когда считаете высоту этажа самостоятельно, не забудьте включить в нее толщину отделки (стяжки, керамической плитки, паркета или линолеума и пр.). В проектировании частного жилья наиболее распространенной считают высоту этажа 2,8 либо 3,0 м, а также 2,7 либо 3,3 м (главное: более 2,4 м и кратную 300 мм). С указанными высотами вы легко разместите лестницу в жилом пространстве, причем принятые размеры ступеней будут отвечать нормам безопасности.

Важно учитывать на чертеже толщину перекрытия и отделки, если таковая имеется. Когда высота этажа в вашем жилище отлична от нормативной, вам придется с миллиметровой точностью рассчитать размеры ступеней своими руками. Не забывайте о таких параметрах, как безопасный угол наклона

Кроме того, следите, чтобы все подступенки были одной высоты. Шаг по лестнице с разной высотой ступени может быть травмоопасен, поэтому все округления во время расчета лучше добавить к размеру нижней фризовой панели

Не забывайте о таких параметрах, как безопасный угол наклона. Кроме того, следите, чтобы все подступенки были одной высоты. Шаг по лестнице с разной высотой ступени может быть травмоопасен, поэтому все округления во время расчета лучше добавить к размеру нижней фризовой панели

Когда высота этажа в вашем жилище отлична от нормативной, вам придется с миллиметровой точностью рассчитать размеры ступеней своими руками. Не забывайте о таких параметрах, как безопасный угол наклона. Кроме того, следите, чтобы все подступенки были одной высоты. Шаг по лестнице с разной высотой ступени может быть травмоопасен, поэтому все округления во время расчета лучше добавить к размеру нижней фризовой панели.

Для округления размеров можно использовать специальную подиумную ступень.

Как делали лестницу в домашних условиях

Сварили каркас. Для работ с металлом соорудили временный верстак на улице. Работник принес портативный сварочный аппарат Wester. Мне пришлось докупить только две пачки электродов Esab МР-3 диаметром 2,5 мм. Они обошлись в 668 Р. И еще — около 30 дисков по металлу для резки и шлифовки профиля — на них ушло порядка 1000 Р. Резали и шлифовали металл обычной болгаркой.

Чтобы изготовить косоур, мы использовали металлический профиль 80 × 40. На семь металлических профилей и два швеллера для площадки ушло 15 419 Р, плюс 1000 Р — на доставку из «Петровича».

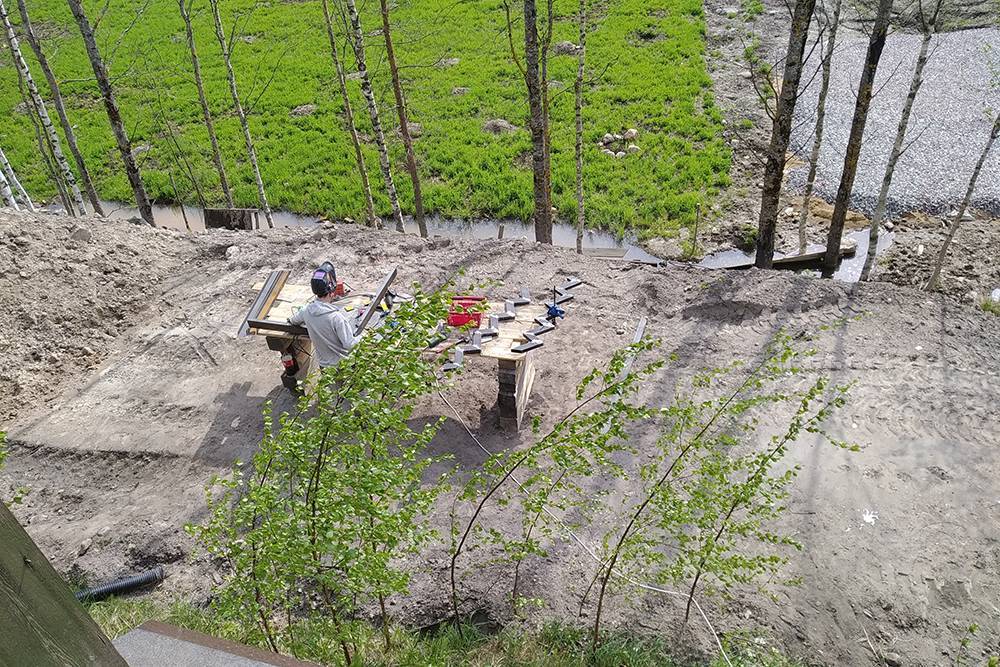

За семь металлических профилей и два швеллера для площадки я заплатил 15 419 Р, плюс 1000 Р за доставку Так выглядело рабочее место во дворе, где разрезали, сваривали и шлифовали профили

Второй раз пересчитали параметры. В начале работы возникла проблема. Когда мы сварили косоур для нижнего марша и примерили его на месте, то выяснилось, что при подъеме по нижнему маршу на четвертой ступени человек ростом 1,8 м и выше задевал головой потолок.

Это произошло из-за того, что в процессе строительства дома я уменьшил потолочный проем — он стал меньше, а толщина перекрытия больше, чем планировалось. Калькулятор не учитывал эти нюансы. Пришлось пересчитывать лестницу на ходу.

Чтобы решить эту проблему, я убрал одну ступень с нижнего марша — это уменьшило высоту площадки на 20 см. Перенести эту ступень на верхний марш я уже не мог — иначе высота ступенек на маршах получилась бы разная. Поэтому я просто пересчитал параметры лестницы — изменил высоту ступеней и ширину проступи. Косоуры переделали. Получилась конструкция не с 15, а с 14 ступенями.

Все сварочные работы заняли 4—5 дней, еще пару дней ушло на окраску каркаса, крепление ступеней и прочие доделки.

Установили конструкцию. После того как каркас сварили, можно было устанавливать его в доме. Что-то приходилось доваривать на месте.

Косоуры приварили к швеллеру снизу. Сначала мне хотелось сделать этот узел крепления иначе: чтобы они опирались на швеллер сбоку, а не висели под ним на сварочном шве. Но в этом случае нарушались расчетные параметры лестницы, поэтому оставили так.

Установка каркаса в доме. Что-то приходилось доваривать прямо на месте

Площадку с двух сторон прикрепили к стене на толстые шурупы с шестигранной головкой — они стоили около 50 Р. Но к столбу закрепиться было невозможно, поэтому пришлось сделать стойку из швеллера, на которую опирается площадка. Эта стойка спрятана за столбом.

В доме теплый пол, поэтому мы не могли сверлить его, чтобы закрепить основание лестницы. А без этого она вибрировала, когда по ней поднимались. В итоге просто приклеили профили к полу на жидкие гвозди — держится хорошо.

Сначала я думал зашить нижнюю часть лестницы под площадкой и сделать там кладовку, но потом решил не утяжелять. И конструкция получилась визуально легкой и парящей.

Вид на будущую лестничную площадку со второго этажа. Она опирается на стойку из швеллера — ее не видно за столбом Металл кое-где успел покрыться ржавчиной, пока лежал на улице, поэтому весь каркас нужно было покрыть грунтовкой

Вид на будущую лестничную площадку со второго этажа. Она опирается на стойку из швеллера — ее не видно за столбом Металл кое-где успел покрыться ржавчиной, пока лежал на улице, поэтому весь каркас нужно было покрыть грунтовкой

Каждая ступень крепилась на 4 длинных самореза, которые вкручивались со стороны металлического профиля. Их шляпки почти не заметны после покраски каркаса. Стоимость саморезов — примерно 500 Р.

Для площадки использовали два клееных щита из «Леруа» с габаритами 1200 × 1000 × 40 мм. Они вышли на 5156 Р. Обрезок одного из них пригодился для столешницы под раковину.

На второй этаж лестница поднимается прямо и занимает всю ширину проема, то есть перила на втором этаже не нужны Установили ступени и покрыли их матовым лаком. Лестница отлично пропускает свет со второго этажа

На второй этаж лестница поднимается прямо и занимает всю ширину проема, то есть перила на втором этаже не нужны Установили ступени и покрыли их матовым лаком. Лестница отлично пропускает свет со второго этажа

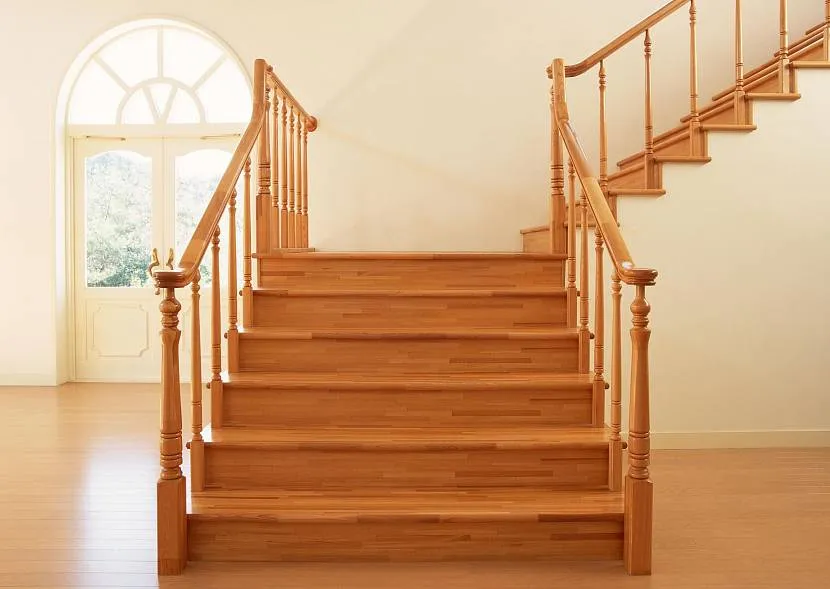

Отделка деревянной лестницы

Какова она будет – всецело зависит от Ваших предпочтений и особенностей дизайна всего дома. Можно попросту покрасить лестницу, как сказал бы классик: «в какой-нибудь экономный цвет», но, все-таки лучше ее покрыть специальным лаком, выбрав приятный для глаз и подходящий к цветовой гамме оттенок например: Пинотекс.

Для этого нам потребуется:

  • шлифовальная машинка, наждачная бумага;
  • кисточки;
  • олифа;
  • лак для деревянных поверхностей.

Для начала нужно тщательно подготовить поверхность. При необходимости можно использовать специальную шлифовальную машинку или наждачную бумагу (в зависимости от качества поверхности древесины и имеющихся дефектов).

Когда поверхность будет тщательно отшлифована и зачищена, необходимо проолифить все без исключения элементы лестницы. Повторить эту процедуру нужно два-три раза. Используем для этого малярные кисти или кусочек поролона.

Далее (только после того, как олифа достаточно впиталась в дерево), можно наносить первый – базовый слой лака. После того, как он высохнет – процедуру необходимо повторить. Таким образом, деревянную лестницу нужно тщательно покрыть лаком в несколько слоев – оптимально, всего три слоя. Впрочем, не лишне изучить инструкцию к использованию лака перед его применением.

Вот и все, изящная, легкая, но прочная, а, главное,

— выполненная своими руками лестница на второй этаж готова. Она гармонично вписывается в интерьер, на ней приятно отдыхает взгляд, она полностью справляется со своими функциональными обязанностями и вносит свою неповторимую изюминку в общую картину.

Кстати, место под такой лестницей так же можно довольно рационально использовать, к примеру, там возможно обустроить небольшой чулан, кладовку для консервации или даже гардероб. Тем более, что стена и крыша уже практически готовы, дело остается за малым – соорудить дверцу и полочки.

Лестница 2

Смотрите это видео на YouTube

Раскладные компактные лестницы

Перед тем, как взяться за доски и пилу, не лишним будет изучить альтернативы деревянным лестницам. Один из оригинальных вариантов — раскладная лестница. Это лестница, которая большую часть времени находится в сложенном виде и раскладывается только при надобности.

Чаще всего ее устанавливают, чтобы подняться на чердак. Она обходится дешевле маршевой или винтовой лестницы и занимает намного меньше пространства. Но при этом она круче, поэтому совершать подъем или спуск нужно только лицом к ступенькам. Средняя ширина компактной лестницы составляет 15 см, длина — 60 см + размер поручней.

Устанавливая такую лестницу, нужно понимать ее специфику. Ее верхняя часть должна крепиться к люку таким образом, чтобы он без помех открывался и закрывался. Люк должен иметь площадь не менее 1 квадратного метра.

Из чего состоит лестница

Элементы лестницы

Для начала нужно, конечно, понять, что она собой представляет, каковы её основные элементы. Основы конструкции тут настолько просты, что отличия между разными типами минимальны.

Во-первых, все знают что она состоит из ступенек. Именно на них ложится основная нагрузка. Ступени не висят в воздухе, они опираются на один из двух типов опорных конструкций — тетивы или косоуры.

  • Тетивами называют две толстых доски, в которых вырезают специальные пазы для ступеней и подступенков. Такие пазы делаются по шаблону. Стягиваются тетивы тяжами как из металла, так и из дерева;
  • В отличие от тетивы, косоуры не прямые доски, а имеют пилообразную форму. В качестве опоры для ступенек используются горизонтальные срезы, а вертикальные — для крепления подступенков. Ещё одно отличие косоура от тетив заключается в том, что при строительстве можно использовать не две доски, а одну. В последнем варианте ступени опираются на стены.

Схема разметки косоура

Необязательным, но присутствующим почти везде, элементом являются подступенки. Их главная функция — декоративная. Подступенки дают возможность скрыть внутреннее пространство лестницы.

Также не обязательны, но крайне желательны перила, повышающие уровень безопасности пользования. Иногда у лестниц имеются в наличии такие элементы, как опорная ступенька или специальные площадки.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
