Монтажный комплект с кранами для подключения отопительных радиаторов

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Этап 1 — крепление радиатора на стене

В многочисленных рекомендациях, как правильно повесить батареи отопления, излагаются наставления по разметке стены для безошибочной перфорации под пластиковые пробки, в которые необходимо ввинчивать кронштейны под монтируемую батарею. Не будем себя обманывать — большинство мастеров навешивает радиатор на вбитые «по месту» штыри-крюки из арматуры, исходя из простой пропорции: два крюка сверху, на них ложится вся нагрузка радиатора с водой, и один снизу, предназначенный для центровки радиатора.

Поэтому к вопросу точной предварительной разметки межосевых отверстий для пробок отнесемся снисходительно. Но к соблюдению рекомендуемых зазоров между радиатором, полом, подоконником и внутренней стеной следует отнестись пунктуально и с пониманием.

Шаровой кран и его устройство

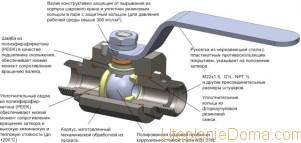

Шаровой кран в разрезе.

Шаровой кран – разновидность запорной арматуры, которая предназначена для полного перекрытия поступления теплоносителя в радиатор отопления. Регулировать при помощи данного устройства количество подаваемого теплоносителя в батарею нельзя. Принцип работы механизма основан на перекрытии потока за счет запирающего элемента. Его функцию выполняет шар со сквозным отверстием.

Осуществляя поворот рычага, человек поворачивает шар со сквозным отверстием внутри крана. В зависимости от положения последнего, открывается или закрывается поступление подогретой воды в отопительный контур. Поворачивать рычаг можно только на 90° в одну и другую сторону.

Устройство запорного шарового механизма.

Устройство запорного шарового механизма. Как уже было сказано выше, запорным механизмом здесь выступает шар со сквозным отверстием. С обеих сторон шара размещаются уплотнительные седла. Они выполняют две функции. Предупреждают протечку теплоносителя в трубу в закрытом положении крана. Обеспечивают наименьшее сопротивление при повороте шара.

Запирающий механизм приходит в движение за счет поворота рычага, который располагается над корпусом крана. Он соединен с запорным шаром через валик (предотвращает вырывание рычага при повышенном давлении в системе) и шайбу (она отвечает за низкое сопротивление скольжения при повороте валика). Корпус устройства выполняется либо из прокатной стали, либо из латуни и ее сплавов.

Монтаж шарового крана. Как установить кран на батарею отопления правильно? На данный вопрос лучше ответит специалист своего дела, а потому все работы нужно доверять только ему. Если же установку провести планируют своими руками, нужно учесть ряд нюансов.

Во-первых, нужно правильно выбрать кран. Для труб, диаметр которых не превышает 40-45 мм подойдет муфтовое устройство. Для труб большого диаметра (свыше 50 мм) покупают фланцевые краны (разборные и монолитные).

В-третьих, нужно уточнить тип резьбы крана и направление теплоносителя в нем. Последний параметр нетрудно определить по стрелке, которая наносится на корпус запорного механизма. Резьба крана может быть с обеих сторон внутренней или внешней. Есть варианты, где сочетаются оба вида резьбы.

Ход проведение работ:

Вопросы по эксплуатации шаровых кранов. В ходе эксплуатации у людей возникает ряд вопросов, на которые с радостью отвечают специалисты. Как открыть кран на батарее отопления в начале сезона? В данном случае речь идет о нижнем кране возле радиатора, так как верхний кран должен в летне-осенний период находиться в положении «открыто».

Байпас — труба перед радиатором, которая соединяет подачу и обратку.

Итак, перед тем, как открыть кран на батарее отопления, необходимо подождать 1 день после начала отопительного сезона. За эти сутки качество теплоносителя заметно улучшится. Далее действуют следующим образом: практически одновременно открывают вначале нижний, а затем верхний запорные механизмы. Ждут несколько минут. Если за это время журчание и бульканье в радиаторе не прекратилось, то из него необходимо стравить воздух. В ходе работ используют кран Маевского.

Как заменить кран на батарее отопления? Этот вопрос возникает в тот момент, когда течет кран на батарее отопления. Плохо, если это заметили после начала отопительного сезона и в помещении есть централизованный контур подачи тепла. Ведь замена запорного механизма проводится только в том случае, когда в радиаторе нет теплоносителя. А слить воду с системы может только мастер из организации, обеспечивающей подачу тепла. В этом случае решением проблемы является только вызов мастера на дом. Самостоятельно проводить работы по замене сломанного механизма не рекомендуется.

Если протекает кран батареи отопления в частном доме, где есть автономный контур обогрева, то работы можно провести и самостоятельно. Но нельзя забывать о сливе теплоносителя из системы. Работы по замене крана ничем не отличаются от его изначальной установки.

Разновидности

Разделение фитингов производится по разным параметрам. В зависимости от того, какую операцию следует произвести с трубами, применяются соответствующие комплектующие.

Для удобства следует разделить их по предназначению:

1. Простейшим элементом, позволяющим соединять одинаковые трубы на прямом участке, является фитинг-муфта.
2. Если монтаж трубопровода требует применения труб разного диаметра, их соединение возможно с помощью переходников, а также сгонов и ниппелей.

Обвязка радиаторов отопления фитингами

1. Создание углов осуществляется с помощью специальных углов и отводов.
2. Применение тройников и коллекторов разного диаметра позволяет соединять сразу несколько трубопроводов на одной разводке. Даже если в системе применяются последние из разных материалов, их можно соединять с помощью пластиковых фитингов.

Комплект фитингов для радиаторов для отопительной системы

1. Крестовины используют там, где происходит разветвление трубопровода. При этом на стыках элементы должны иметь одинаковый диаметр.
2. Штуцер – соединительная деталь, которая позволяет соединить гибкий шланг с насосом.
3. Концы трубопровода заделываются с помощью фитингов-заглушек, которые обеспечивают полную герметичность.

Фитинги для полипропиленовых труб

Современный строительный рынок наводнен самой разнообразной арматурой, предназначенной для соединения в отопительной системе полипропиленовых труб. Но, несмотря на широкий выбор, подобрать требуемую модель – дело не такое уж и сложное, так как все они имеют разные размеры. Вне зависимости от того, имеют данные детали резьбу или нет, они могут быть как разборными, так и цельными.

На фото – соединительные элементы для полипропиленовых труб

Выбор требуемого элемента соединения зависит от его функционального назначения.

• соединение шланга гораздо удобнее производить с помощью цельного фитинга;
• разборный соединитель с резьбовым креплением целесообразнее применять для счетчика.

Особую важность данный фактор имеет при установке радиатора отопления. Поэтому, для того, чтобы избежать воздействия на материал температурных перепадов и скачков давления, следует произвести монтаж компенсатора

Трубопровод и фитинги в конечном итоге становятся единой системой, так что лучше, если они будут изготовлены из полипропилена.

Особенности медных фитингов

Особой практичностью отличаются трубопроводы из меди, хотя их цена значительно выше. Дополнительно к ним приобретаются все сопутствующие детали, изготовленные из того же материала, и представленные на строительном рынке в огромном ассортименте. Все это позволяет производить любые работы, связанные с монтажом отопительной системы, вне зависимости от их сложности.

На фото – медные обжимные фитинги

Фитинги из меди:

• очень легкие;
• не подвержены воздействию высоких температур;
• не боятся прямых солнечных лучей, способных вызывать деформацию.

Это, пожалуй, является их главными достоинствами. Такие элементы могут использоваться в магистральных водопроводах, требующих большого количества разветвлений. Медные фитинги также позволяют без труда формировать как изгибы и новые углы, так и повороты.

Ниже рассмотрим самые востребованные случаи:

Разнообразные фитинги для чугунных радиаторов

Монтаж

Несмотря на то, что установка фитингов не трудоемка, определенные сложности может вызвать несовпадение резьбы труб и соединителей. Поэтому прежде чем приступать к работе, нужно научиться соединять резьбовые соединения таким образом, чтобы достигнуть максимальной герметичности. Как вариант, инструкция предлагает использовать сантехническую ФУМ-ленту, которой уплотняется резьба деталей.

Размеры фитингов для радиаторов подбираются согласно диаметру трубопроводу

Есть и другой способ – использование специальной нити. Она наматывается своими руками так же, как и ФУМ-лента, но за счет своей структуры, позволяет закрутить резьбовое соединение безошибочно. После применения нити рекомендуется около 12 часов не использовать трубопровод.

Сантехническая ФУМ-лента и нить

Только после этого приступайте к наматыванию нити, следя за тем, чтобы процесс проходил вкось, и нить все время пересекала резьбу. И хотя на упаковке всегда указывается оптимальное количество витков, для большей надежности их следует увеличить в несколько раз.

В каких случаях крепежные элементы лучше подобрать индивидуально

Прежде всего, выбор креплений зависит от веса радиаторов, материала стен и их состояния. Если первое учитывается при проектировании стандартных креплений, то произвести универсальные элементы, подходящие под любой материал стен (особенно если это старая стена в плохом состоянии), на сегодня невозможно.

При реставрационных работах, стремление сохранить историческую достоверность и применить современные технологии обогрева помещений заставляют реставраторов заниматься подбором для радиаторов нужных креплений. Это же касается ремонта старого дома и общественного здания, где ветхие деревянные стены и полы сомнительного качества вынуждают комбинировать стандартные крепления для надежной фиксации системы отопления. При проектировании и строительстве современных зданий, где дизайнерские идеи вступают в конфликт с инженерной прагматичностью, ограниченной нормами ГОСТ и СНиП, приходится искать компромисс.

Виды крепежа

Настенный

Традиционно радиаторы отопительной системы устанавливаются на стены с помощью различных приспособлений. И если ранее, когда для обогрева использовались исключительно чугунные изделия, ассортимент крепежных кронштейнов был весьма ограничен, то сегодня в продаже можно найти и традиционные крюки «под чугун», и более аккуратные крепления для стальных радиаторов, и кронштейны для алюминиевых моделей.

Литой чугунный крюк для чугунной батареи

В зависимости от того, какую батарею вы будете монтировать, нужно выбирать и установочные приспособления. В таблице ниже мы опишем лишь наиболее распространённые, поскольку в ряде случаев допускается использование самодельных моделей.

Тип радиатора	Варианты крепежа
Чугунные	Чугунные держатели, которые производятся литьевым методом. Стальной регулировочный крепеж, позволяющий корректировать положение радиатора по вертикали и горизонтали, а также изменять зазор между батареей и стеной. Стальные кронштейны штыревого типа. Стальные держатели, приваренные к металлической полосе. Длина полосы соответствует расстоянию между осями верхней и нижней труб радиатора отопления.
Алюминиевые, стальные и биметаллические	Стальные уголковые крепежные элементы. Стальные дюбеля с крюками, предназначенные для заглубления в стену на 100 — 150 мм. Универсальные настенные крепежи с пластиковыми накладками, предотвращающими повреждение металлических частей.

Пластинчатое крепление для алюминиевых радиаторов не предназначено для серьезных нагрузок

Однако мало правильно выбрать используемые детали — следует еще и рассчитать, сколько креплений нужно для радиатора отопления. Как правило, инструкция по монтажу содержит нужную информацию, но если мы просто устанавливаем старую батарею, то проще всего придерживаться стандартного соотношения – не менее 1 кронштейна на 1м2 площади радиатора.

Настенное крепление для стальных радиаторов отопления: чертеж с размерами

Напольный

В ряде случаев крепление для чугунных радиаторов не получается надежно зафиксировать в стене. Чаще всего это связано с недостаточной несущей способностью основания: может крошиться бетон, может мешать обшивка и т.д. Здесь нам помогут напольные модели, которые используются либо в качестве дополнительной опоры, либо как основная фиксирующая конструкция.

Низкая компактная опора без крюка, но с верхней пластиной и фиксатором

Стойка для крепления радиатора не отличается сложностью устройства:

• Основу составляет металлическая круглая или профильная труба с толстыми стенками. Размер трубы подбирают с таким расчетом, чтобы она могла выдержать нагрузку без признаков деформации.
• В нижней части стоечного кронштейна приваривается стальная пластина – основание. В пластине проделываются отверстия для крепежных элементов, которыми стойка будет фиксироваться на перекрытии.

Модели с регулируемой высотой крюков

При наличии сварочного аппарата и навыков работы с ним такие стойки можно изготовить и своими руками. Впрочем, в продаже встречаются модели, предназначенные для самых разных батарей, тем более что цена у большинства у них вполне доступна.

Расчет необходимого количества секций

Таблица расчета количества секций батареи.

После того как вы определились с выбором радиатора, необходимо грамотно рассчитать его размер. Ведь даже самый эффективный радиатор не будет обеспечивать тепло в помещении, если его размеры не способны обогреть комнату.

Базовой величиной для расчёта размеров радиатора и количества секций выступает площадь комнаты. Мы предлагаем упрощенный (бытовой) вариант просчета количества секций радиатора.

Стандартно, для обеспечения необходимого тепла в комнате, достаточно 100 Вт на 1 кв метр площади. Нехитрым математическим способом высчитываем:

Q=S*100, где:

Q – необходимая теплоотдача радиатора.

S – площадь комнаты.

Эта формула подскажет вам, какую мощность радиатора брать для отопления комнаты, если радиатор представляет собой цельную неразборную конструкцию. Если же его схема предполагает наращивание дополнительных секций, то к этим расчётам добавляем еще один параметр:

N=Q/Qус

N – необходимое количество секций радиатора.

Qус – удельная тепловая мощность одной секции.

Чтобы правильно произвести расчеты, не требуется высшего технического образования. Достаточно взять в руки рулетку и измерить площадь комнаты.

Обратит внимание, эта формула подходит для стандартной квартиры с высотой потолка в 2,7 метра, если высота ваших потолков значительно выше — рекомендуем удваивать необходимое количество секций!

Напольный способ крепления

Используется значительно реже по сравнению с навесным.

Основные причины выбора напольной установки:

• Несоответствие материала стен требуемой нагрузке. Актуально для газобетонных и гипсокартонных стен.
• Необходимость усиления настенного крепежа. Используют для моделей повышенной массы, прежде всего — чугунных.
• Невозможность размещения на стене ввиду нехватки места.
• Отсутствие подходящей стены (в помещении установлено панорамное окно).
• Дизайнерское решение.

Среди основных видов напольных держателей выделяются:

• Регулируемые фиксаторы. Некоторые модели комплектуются пластиковыми накладками.
• Нерегулируемые держатели. Некоторые модели также комплектуются пластиковыми накладками.
• Комбинированные держатели.
• Специальные держатели шириной от 80 до 100 мм.

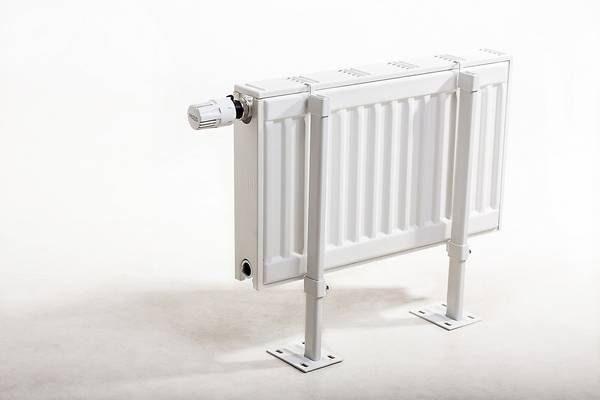

Фото 2. Кронштейны для напольной установки батарей отопления. Представляют из себя стойки, которые крепятся к полу.

Напольные типы изготавливаются из чугуна, стали или других сплавов, рассчитанных на вес определённых моделей батарей.

Особенности монтажа систем отопления на базе полипропилена

Организация обогрева помещений водяным отоплением, смонтированным посредством полипропилена, предусматривает использование, наряду с обычной запорно-регулирующей арматурой, вентиля и шаровые краны, изготовленные из полимера.

Принцип работы этих устройств не отличается от латунных аналогов. Более низкая цена на полипропиленовые вентили позволяет существенно снизить смету при обустройстве нового отопления.

Удобное подключение радиаторов

В большинстве отопительных приборов предусмотрены технологические отверстия с внутренней резьбой для подключения к магистральным трубопроводам, поэтому радиаторные «краники» независимо от принципа работы и назначения оборудуются специальным разъемным соединением – американкой.

Она представляет собой штуцер с наружной резьбой, который надежно стыкуется конусным окончанием с седельной зоной арматурного корпуса. Фиксацию и быстрый разъем обеспечивает накидная гайка.

Обратите внимание: подключение отопительного прибора предполагает ввинчивание штуцера американки в радиатор. Для этого понадобится в зависимости от формы внутреннего сечения у американки шестигранник или специальный многоступенчатый ключ

Установка нового радиатора отопления

При помощи уровня, карандаша и линейки размечается стена. Отступив одну-две секции от краев радиатора, размещаются крюки.

Выполнена разметка и установлены крепления для радиатора.

Если батарея имеет более шести секций, то в нижней части стоит расположить два крюка. Длина их регулируется по месту в зависимости от конкретного случая – насколько требуется удалить батарею от стены и других факторов.

Выполнив разметку, укомплектовываем батарею пробками, заглушками и краном Маевского.

Сборка батареи выполняется с качественной подмоткой тангитом (льном) резьбовых соединений, во избежание протечек.

Важный момент – в комплекте батареи присутствуют специальные силиконовые прокладки. Они служат для герметизации соединения между отверстием в батарее и пробкой. При закручивании пробок необходимо следить чтобы прокладка была не перекручена – она должна быть расправлена. В противном случае соединение не будет герметичным, что приведет к течи теплоносителя из системы.

Укомплектовав и закрепив батарею отопления на входе («подаче») и выходе («обратке») устанавливаются через «американки» два крана.

Они необходимы для возможности регулировки температуры и отключения радиатора от системы отопления для проведения ремонта или в иной ситуации, требующей его снятия.

После кранов впаиваются тройники. Средний выход верхнего фитинга должен смотреть вниз, нижнего – вверх. В эти отводы впаивается перемычка, которая изготавливается из трубы диаметра 20 мм.

Завершив обвязку радиатора, необходимо нарезать резьбу на обрезанных концах отопительного стояка и накрутить на неё «американки» – переходные муфты металл-полипропилен. В муфты впаиваются уголки 90 гр. и подводятся трубы диаметром 25 мм к батарее. Когда весь перечисленный перечень работ выполнен, стоит выждать некоторое время – приблизительно 30 мин. За это время полипропилен застынет.

Проверка выполненного монтажа

Для проверки герметичности всех соединений через батарею пропускают теплоноситель (воду). Заполнив систему, постепенно открывается кран «подачи» теплоносителя. Далее – «обратки». Делается это во избежание гидроудара.

Отвернув отверткой, штуцер крана Маевского спускаем воздух.

Возможные протечки в местах резьбовых соединений устраняются аккуратным подтягиванием трубным или разводным ключом

Важно сделать это чувствительно, не повредив резьбу

Замена или установка радиатора отопления своими руками на новом месте дело несложное. Вполне по силам всем, кто умеет удержать в руках разводной ключ, перфоратор (дрель), болгарку. Не обязательно вызывать сантехника и платить ему деньги за монтаж – все можно установить самому.

Разметка мест монтажа крепления

Самый простой способ требует помощи друга. Он предусматривает такие действия:

1. На пол под окном ставят своими руками деревянный брусок толщиной 8-12 см.
2. На брусок ставят радиатор. При этом его центр должен совпадать с центром проема окна.
3. Немного наклоняют верх радиатора вперед и между секций просовывают конец одного кронштейна. Второй процесс должен делать помощник.
4. Ставят радиатор вертикально. Кронштейн (его должен поддерживать помощник) должен коснуться стены.
5. Карандашом отмечают точки, где нужно сделать отверстия под дюбели. Эти метки должны находиться на правильной горизонтальной линии. Горизонтальность нужно проверить уровнем.

на 10 секций должно быть 2 крепления1 кронштейн на 2 верхних

Если уже есть готовая трубная разводка, то метку делают после того, как радиатор был приложен к ней ( учитывают еще расстояние, которое отберет запорная арматура). При этом нужно не забывать, что верхняя труба должна иметь малый наклон в направлении батареи. Нижняя должна быть наклоненной в направлении от биметаллической конструкции. Это позволит воздуху легко входить в секции и выходить из них. Неправильный наклон труб будет способствовать накоплению воздуха внутри радиатора. Это уменьшит теплоотдачу.

Расчёт необходимого количества кронштейнов

Как правило, самостоятельный расчёт не требуется, поскольку данная информация содержится в технической документации к радиатору. А также там приведены рекомендации в части использования кронштейнов тех или иных моделей.

Расчёт для крепления на стену:

• Для чугунных батарей, где количество секций от 2 до 9 требуется 3 штуки, два из которых держат батарею сверху, один — снизу. В случае если количество секций больше, кронштейны добавляются из среднего расчёта: 1 крепёж на 3 секции.
• Для алюминиевых батарей с количеством секций от 2 до 12 также требуется 3 кронштейна: сверху и снизу — 2 и 1 соответственно. Дополнительные держатели добавляются из среднего расчёта: 1 крепёж на 4—5 секций.

Для биметаллических радиаторов количество крепежей аналогично алюминиевым если секций меньше десяти. Дополнительные держатели добавляются из расчёта: 1 крепёж на 4—5 секций.

Количество стоек для установки на пол подбирается из расчёта: 2 держателя на батарею с количеством секций до 10. На каждые 4 последующие секции добавляется 1 крепёж.

Разметка и монтаж

Для размещения батарей отопления оптимальными считаются участки, расположенные непосредственно под окнами.

Для эффективной работы важны следующие параметры:

• расстояние от нижней грани батареи до пола — от 80 до 120 мм;
• расстояние от верхней грани до подоконника — от 60 до 100 мм;
• расстояние от стены до корпуса радиатора — от 30 до 50 мм.

Настенное крепление

Не зависит от типа, но важна совместимость кронштейнов с устанавливаемой батареей. Разметка начинается с определения вертикальной линии, разделяющей оконный проём пополам, после чего данная линия отмечается на стене под окном.

Дальнейшая разметка зависит от разводки отопительного контура:

• Если в помещении разводка нижнего типа — на стене горизонтальной линией, параллельной полу, отмечается верхняя грань радиатора.
• Если разводка боковая — горизонтальная линия идёт в соответствии с осью подающей трубы.

Затем производится замер расстояний между точками крепежа на радиаторе и получившиеся отрезки проецируются на ранее прочерченные линии горизонтали и вертикали.

Начальные и конечные точки отрезков определяют места крепления фиксаторов к стене.

После в них при помощи перфоратора высверливаются отверстия, в которые устанавливаются дюбели и вкручиваются сами кронштейны. При правильном выполнении процедуры, трубы подачи и обратки будут чётко совпадать с соответствующими штуцерами на корпусе батареи. После навешивания проверьте надёжность крепления и удостоверьтесь в отсутствии люфтов.

Напольное крепление

Процедура напольного монтажа во многом схожа с настенной установкой и включает в себя следующие этапы:

1. Определение вертикальной линии, разделяющей окно пополам и проецирование её на пол.
2. Замер расстояния между точками крепежа на радиаторе и проецирование получившегося отрезка (или нескольких, если используется больше двух кронштейнов) на оси труб разводки с учётом ранее прочерченной линии. По аналогии с настенным креплением, начальная и конечная точки получившегося отрезка — места крепления кронштейнов к полу.
3. Сверление отверстий, установка и фиксация держателей.
4. Установка и последующая проверка радиатора на устойчивость.

Как правильно подобрать кронштейн

Главное правило при покупке фиксатора: он должен выдерживать возложенный на него вес. Максимальная нагрузка обычно указывается в прилагаемой инструкции. Легче всего подобрать кронштейн для алюминиевого радиатора, так как он мало весит и для него подойдут любые типы.

Для очень мощных батарей берите напольные подставки. Но если покрытие в доме деревянное, то необходимо позаботиться о том, чтобы фиксаторы были снабжены дополнительными крепежами к стене. Это нужно для того, чтобы уменьшить нагрузку на доски. Для легких обогревательных элементов, которые будут находиться в глубокой нише под окном, лучше купить длинный кронштейн.

Рекомендуется для чугунных радиаторов брать держатели с возможностью немного менять высоту, в противном случае могут возникнуть трудности с установкой. Цена регулируемого кронштейна не настолько высокая, чтобы отказаться от удобств монтажа.

Важно, чтобы в составе сплава не было токсичных веществ, выделяемых при нагревании. Не стоит покупать детали с рук, особенно без соответствующих сопроводительных документов

Обратите внимание, что самый легкий – угловой кронштейн – предназначен только для алюминиевых и медных радиаторов
