Котел самодельный для отопления своими руками: как сделать и чертежи газового в частный дом

Открытая и закрытая камера

Котловое оборудование с закрытой камерой или турбированные устройства, целесообразно монтировать в помещениях, которые оснащаются дымоотводной системой вертикального типа. Такие агрегаты характеризуются наличием в конструкции принудительной тяги, поэтому продукты сгорания выводятся посредством коаксиального дымоотвода с помощью электрического вентилятора.

Дымоходная сдвоенная труба позволяет засасывать в камеру сгорания воздушные массы через наружный элемент, и выводить токсичные компоненты по внутреннему устройству.

Процесс создания самодельного котла

Агрегаты, имеющие камеру сгорания открытого типа, отличаются функционированием на основе естественной тяги. В этом случае, воздушные массы забираются системой непосредственно из помещения, а продукты сгорания выводятся наружу при помощи дымохода.

Как правило, недостаток вентиляции в котловом открытом оборудовании провоцирует снижение уровня кислорода внутри помещения, что важно помнить при выборе типа камеры сгорания. По мнению специалистов, открытая форма является оптимальным вариантом для использования в нежилых котельных. Максимально безопасное, с точки зрения эксплуатации оборудование с закрытой камерой сгорания, желательно монтировать в жилых помещениях

Максимально безопасное, с точки зрения эксплуатации оборудование с закрытой камерой сгорания, желательно монтировать в жилых помещениях.

Газовые котлы конвекционного типа могут быть представлены оборудованием с открытой и закрытой камерой сгорания, а конденсационные агрегаты имеют только закрытый тип.

Для чего нужны котлы ручной сборки

Котлы, собранные своими руками, обходятся дешевле своих фабричных аналогов, но не превосходят их по уровню КПД. Принцип работы оборудования основан на том, что сгорающее топливо выделяет тепло, которое уже поступает в теплообменник и нагревает циркулирующую воду. В этом самодельные изделия ничем не отличаются от фабричных.

Главный недостаток котлов, собранных по индивидуальным чертежам – это отсутствие гарантии. В случае с оборудованием заводского производства хозяин может быть уверен, что техника будет работать, а если нет – ее можно вернуть или заменить. За качество работы самодельного котла отвечает только тот, кто его собрал и установил в своем доме. В случае поломки придется за свой счет ремонтировать оборудование.

Для отопления самостоятельно изготовленным котлом рекомендуется использовать только безопасные виды топлива – дрова, уголь, пеллеты, электричество. Очень опасны самодельные газовые и дизельные котлы — их монтировать в жилых помещениях не стоит.

Более того, компетентные органы не разрешат врезку собранного своими руками оборудования в контур газовой трубы, а если обнаружат нарушение, потребуют привлечения хозяина к административной ответственности.

Несмотря на недостатки, у котла ручной сборки есть неоспоримое достоинство – эксплуатационные характеристики оборудования можно сделать такими, чтобы они в точности соответствовали потребностям хозяев дома.

Газовый котел своими руками

Идея создания самодельного газового котла в принципе интересна, хотя и не имеет практического воплощения. Просто ни один вменяемый инспектор, отвечающий за безопасную эксплуатацию гражданами приборов, работающих на газе, не даст разрешения на его эксплуатацию. Да и соседи будут не в восторге от таких небезопасных экспериментов. Поэтому, какой смысл сделать то, что никогда не будет использовано по назначению, то есть для отопления. А если уж сильно хочется сконструировать отопительный прибор своими руками, можно начать с более простых и менее опасных котлов отопления, работающих, скажем, на твердом топливе. Тем более удачных примеров использования твердотопливных агрегатов, созданных своими руками, предостаточно. А через определенное время может что-то поменяется, и разрешат использовать для отопления самодельные газовые котлы. Хотя, хочется надеяться, что этого не произойдет.

Варианты котлов отопления, что можно сделать своими руками

Оставив мысли о сооружении газового котла в покое, давайте рассмотрим, какие виды агрегатов по типу применяемого энергоносителя бывают, и какие из них стоят времени и усилий, чтобы попытаться успешно сделать их самодельный аналог. Итак, какие виды источников энергии, кроме газа, используют котлы отопления:

электричество;

некоторые виды жидкого топлива;

твердое топливо.

Теперь о наиболее распространенных видах отопительного оборудования подробнее.

Электрокотлы

Сегодня производители предлагают потребителям три основных типа котлов, работающих от электричества:

классические (ТЭНовые);

индукционные;

ионные (электролизные).

За создание электролизного котла своими руками желательно не браться, а вот самодельные модели электрокотлов с термоэлектрическими нагревателями и сделать своими руками индукционное отопление вполне реально. Конечно, для этого нужно иметь необходимый набор инструментов, материалов и знания законов, по которым работает электричество.

Как устроен классический электрокотел с термоэлектрическим нагревателем? По сути, это металлическая емкость, герметично соединенная с одной стороны с обраткой системы отопления, а с другой — с горячей магистралью отопительного контура. Внутри резервуара помещен электронагреватель, подсоединенный к электросети через прерыватель более или менее сложной конструкции. Так выглядит простейшая модель ТЭНового котла, которую вполне реально сделать своими руками. Если самодельное детище успешно пройдет первые испытания, его можно усовершенствовать вплоть до оснащения автоматикой.

Особенности обвязки газовых котлов

Существует несколько способов, как обвязать газовый котел. Наибольшую популярность получил вариант обвязки котла отопления полипропиленом. Работа с трубами из этого материала отличается невысокой стоимостью и простотой. На стенках изделий из полипропилена не собирается налет и твердые частицы. Когда используются такие трубы, обвязка газового котла своими руками не представляет сложности, с такой работой способен справиться любой владелец недвижимости.

Прокладкой служит паронит. Запрещено пользоваться паклей, фум-лентой или комплектующими изделиями, сделанными из резины. Дело в том, что резиновые прокладки под действием высоких температур могут сужаться и в результате практически перекрывать проход в трубопроводе, а пакля легко воспламеняется.

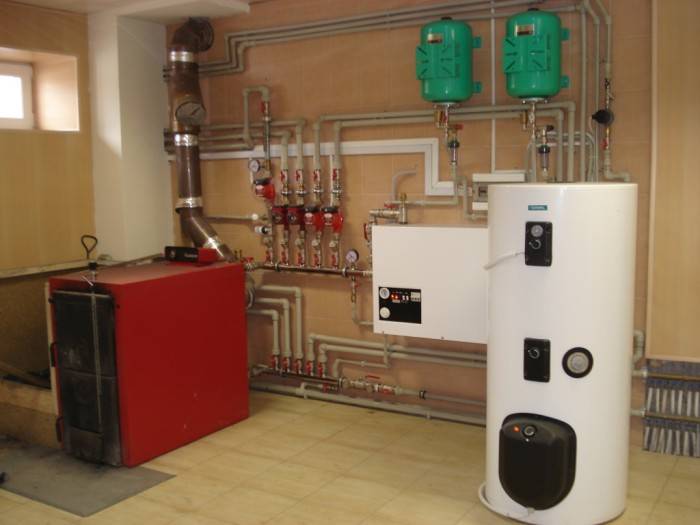

Обвязанный полипропиленовыми трубами трубопровод, такой как на фото, способен выдержать давление до 25 бар, также не опасны ему высокие температуры, достигающие 95 градусов Цельсия.

Сборка отопительного агрегата

В первую очередь к блину 412 мм приваривается дымоход. Затем внутри корпуса на высоте 30-35 см от топочного отверстия необходимо приварить временные упоры. Это может быть проволока или арматура. На них сверху опускается блин с дымоходом.

Основные стыки

А вот теперь самый важный момент – надо сварить между собой блин и корпус котла. Проварить шов надо обязательно с двух сторон и сделать это необходимо качественно. Этот стык есть сопряжение топки и водяного бака.

Далее на торчащий из котла дымоход надевается блин 425 мм. Здесь необходимо хорошо проварить два стыка: между внешними краями блина и корпусом котла, между дымоходом и металлическим кругом.

Топочный отсек

Следующий этап касается топочной камеры. С обратной стороны от дымохода внутрь корпуса вставляется готовая решетка из арматуры.

Затем из уголка 25 мм вырезаются болгаркой несколько кусков, которые привариваются внутрь котла между топочным отверстием и поддувалом. Это будут упоры, на которые ляжет решетка.

Нижняя часть корпуса

И последнее. Необходимо приварить блин 425 мм к нижнему краю корпуса, приварить к нему четыре ножки из трубы 25 мм высотою по 5 см. Далее привариваются петли, на которые навешивается дверца топки.

Конструкция для задвижки поддувала

Конструкция может быть разной: в виде обычной дверцы, в виде шибера (это заслонка, которая перемещается в плоскости отверстия), в виде поворотной заслонки с отверстиями в корпусе. Продаются готовые изделия, которые просто привариваются по месту.

Можно сварить цельную конструкцию своими руками и прикрепить ее к котлу. Из всех предложенных вариантов самый простой – это или дверца, или шибер.

Особенности изготовления газовых котлов

Теоретически сделать котел отопления газовый своими руками не представляет особой сложности для людей, которые умеют работать с металлом и имеют необходимые навыки и инструменты. Газовые котлы относятся к изделиям повышенной опасности, поэтому на самодельные газовые котлы отопления нужно получить разрешение для установки в газовой службе, для которого необходим сертификат на изделие.

Следует учитывать, что получение сертификата дело довольно затратное и малейшее отклонение от установленных норм и правил ведет к отказу. Стоит ли рисковать? К тому же современными СНИиП изготовление своими руками котлов отопления работающих на газе запрещено!

Как вам статья?

Мне нравитсяНе нравится

Готовимся к созданию котла: полезные мелочи

Создание газового котла — процесс небыстрый и очень ответственный. Если вы не владеете хотя бы начальными навыками работы со сварочным оборудованием, то приступать к процессу нецелесообразно. Части агрегата соединяют между собой путём сварки. Если сварочного аппарата у вас нет или взаимодействовать с ним вы не умеете, то газовый котёл лучше купить в специализированном магазине. Но если вы поставили перед собой цель создать собственный газовый отопитель, то вам нужно знать:

без разрешения газовой службы подключать самодельный котёл к магистрали, подающей природный газ в ваше жилище, запрещено;
чтобы получить разрешение, придётся вызвать специалистов-аналитиков на дом или отвезти котёл в службу лично;
если установить котёл без разрешения, то это может привести к утечке газа, возгоранию или взрыву;
при выполнении сварочных работ не забывайте о собственной безопасности: на руки наденьте защитные перчатки, на глаза — специальную маску, на тело — рабочую одежду;
элементы для котла покупайте в специализированном магазине, а не с рук. Все агрегаты должны иметь сертификаты и паспорта;
делайте всё строго по чертежам;
до начала работы подготовьте необходимое оборудование, материалы, инструменты.

Что потребуется?

Потребуется небольшой набор инструментов, материалов, схемы, эскизы конструкций отопительных котлов.

Инструменты

Вопрос инструментов не настолько важен, как уровень мастерства мастера. Простых навыков начинающего сварщика в гаражной мастерской будет совершенно недостаточно. Уровень требуется выше среднего. Причина требований — работа при высоких температурах, давлении горячей воды. Если сварные швы будут недостаточно качественными, вероятна течь, разрыв.

Потребуются следующие инструменты:

Сварочный инверторный аппарат
Сварочный полуавтоматический аппарат
Угловая шлифмашина
Высокоскоростная дрель, набор сверл по металлу
Приспособления для фиксации деталей при сварке — струбцины, ваймы
Сварочный стол
Маска сварщика
Пневматический краскопульт

Материалы

Если не уделить должного внимания качеству материалов, изготовленная в результате многочасового труда конструкция не оправдает ожиданий, выйдет из строя после нескольких дней эксплуатации. Чаще появляются течи водяной рубашки, начинает пропускать дым сквозь сварные швы система дымовых оборотов.

Избежать проблем можно только применением качественных материалов:

Листовая сталь термостойких марок
Бесшовные трубы
Строительная арматура
Асбестовые листы, уплотнительные шнуры
Газовые, водопроводные фитинги, манометры, биметаллические термометры
ФОМ-лента
Термостойкая краска

Проект

Представлен ряд схем работы, эскизов с размерами наиболее практичных, технологически простых отопительных конструкций.

Твердотопливный котел — схема, основные размерыСхема с размерами простейшего отопительного котла

Виды отопительных котлов

В первую очередь необходимо определиться, какой котел нужен для вашего дома. Это будет зависеть от того топлива, которое будет использовано для растопки. Отсюда и классификация:

газовые;
электрические;
твердотопливные;
жидкотопливные.

Электрические

Любой из этих котлов можно изготовить своими руками. Самый простой из них – электрический. По сути, это бак, в который вмонтирован ТЭН. Из бака еще выходят два патрубка, соединяемые с контурами подачи и обратки. Нет ни дымохода, ни камеры сгорания, все просто.

Электрические котлы всем хороши, но есть у них два недостатка. Первый: электроэнергия – самое дорогое топливо. Второй: при падении напряжения в сети (а это случается с завидным постоянством) котел перестает работать корректно. Снижается его мощность, падает температура теплоносителя.

Конструкции остальных видов более сложные. И они все практически схожи между собой с некоторыми отличиями. Что касается газового котла, то для его установки потребуется разрешение газовой службы.

Представители этой организации могут такой отопительный агрегат не принять к установке. В первую очередь потребуют провести его опрессовку в своей лаборатории.

Наличие акта – это гарантия, что разрешение вам все-таки дадут.

Котлы на жидком топливе

Эксплуатация этого варианта связана с большими трудностями. Во-первых, придется строить отдельно стоящий склад около дома, где будет храниться топливо. В нем все должно соответствовать требованиям пожарной безопасности.

Во-вторых, от склада до котельной придется тянуть трубопровод. Его обязательно утепляют. В-третьих, в котле этого типа устанавливается специальная горелка, которую надо отрегулировать. Сделать это не так просто в плане настройки.

Твердотопливные

Именно этот вид котлов сегодня своими руками чаще всего производят домашние мастера. Для небольших дач и коттеджей это оптимальный вариант. Тем более дрова на сегодняшний день самый дешевый вид топлива.

О том, как сделать котел, работающий на твердых видах топлива, для отопления дома и будем говорить ниже.

Как увеличить экономичность

Нельзя ни в коем случае пренебрегать техникой безопасности. Решив сэкономить на чем-то, можно потерять гораздо больше. Например, не следует подводить газовую трубу в подвал, на цокольный этаж.

Не стоит экономить и на автоматике. В противном случае система может перегреться, что приведет к разрыву в трубопроводе. Отсутствие циркуляции воды может привести к аварии. Поэтому автоматика должна обеспечивать контроль работы насоса, фильтра, термостата.

Можно сэкономить на подаваемом в батареи теплоносителе, не теряя при этом в температуре. Для этого нужно утеплить стены и окна, заделав щели. Экономия просчитывается на этапе сборки, а не тогда, когда аппарат уже готов к работе, т. к. после последней пайки уже ничего изменить нельзя.

Основные принципы работы

Проектирование системы водяного отопления без сомнения можно назвать одной из самых значимых разработок девятнадцатого столетия. Каков же принцип ее работы. При поднятии вверх по трубам, с помощью горячей воды образуется непрерывный поток. а освободившееся пространство заполняет холодная вода. Вода непрерывно движется и постоянно нагревается. Таким образом обеспечивается в течении долгого времени поддержание комфортной температуры всех помещений дома. Ведь вода самостоятельно будет циркулировать по трубам.

Виды отопительных систем:

Самотечные. Вода сама движется по трубопроводу
С принудительным движением. Вода движется под действием насоса

Системы, использующие принудительное движение, намного более эффективны по сравнению с первыми, так как в самотечных, проходя через радиатор, вода замедляется и остывает, переставая обогревать помещения. Ускоряется поток воды циркуляционным насосом, который встраивают для обеспечения постоянного движения воды.

Подобные конструкции требуют подключения к электричеству. Пожалуй, это их единственный недостаток, но во всем остальном они являются самыми эффективными и экономичными по сравнению с другими видами отопительных систем .

Теплый пол

Набирает большую популярность обогрев частного дома теплым полом. Удобно и достаточно красиво, когда дома тепло, а батарей и труб не видно вовсе, они не мешают к любой стене поставить мебель. При том, что у вас дом маленькой площади, можно сделать одну трубу, которая будет помещена в стяжку пола, а для больше площади одна труба не подойдет, так как одна труба не сможет обогреть большую площадь, и обогрев будет не равномерный.

Чтобы подключить много труб в теплый пол, нужно использовать распределительный коллектор. Для возможности регулирования температуры в коллектор ставят смесительный узел. Так как для отопления батарей нужна вода горячее, чем для теплого пола. Для первого температура около 80 градусов, для второго около 40 градусов.

В каждом доме важно иметь отопление, чтобы было тепло, когда возвращаешься в него с мороза. Отапливаться можно как теплым полом, так и с помощью радиаторов

Чем меньше площадь дома, тем будет быстрее и дешевле сделать отопление, а какое вы видите его у себя, решать только вам.

Особенности изготовления и выбор материалов

Кроме знаний, навыков, чертежей и схем, для изготовления отопительного оборудования необходимо запастись материалами и инструментами. Что необходимо для изготовления оборудования?

Материалы и инструменты для изготовления оборудования

Материалы:

Пластины из жаростойкой стали толщиной 4-5 мм для создания топки .
Стальные листы толщиной 2-3 мм для изготовления корпуса.
Стальные трубы для теплообменника, длина и диаметр которых рассчитываются индивидуально.
Металлические трубы для дымохода.
Арочная плита и решетка колосника.
Дверца камеры сгорания зольника.
Жароустойчивый кирпич.
Раствор цемента.

Инструменты

Сварочное оборудование с запасом электродов.
Устройство для газовой резки.
Болгарка с дисками.
Аппарат для сгибания труб.
Уровень, рулетка, маркер.

Заземление котла

Котёл нужно заземлить. Для этого понадобится готовый заземляющий контур из магазина. Его располагают возле гаража под землёй на глубине около метра. От заземляющего контура к котлу ведут стальную полосу. Её закрывают коробкой из пластика. Места соединений стальной полосы с котлом и контуром для надёжности лучше запаять.

Заземление газового котла — залог его надёжной и безопасной работы. Делать его нужно обязательно

Видео: как правильно заземлить газовый котёл

После того как газовый котёл готов к эксплуатации, вам необходимо обратиться в газовую службу. Они проведут поверку агрегата. Если он соответствует нормам, то его разрешат использовать. Для этого хозяину выдадут специальную лицензию и заключение. Раз в 2–3 года поверку нужно будет повторять.

Что понадобится

Когда проект выбран, необходимо посчитать, сколько требуется материала. Если инструкция предполагает, что нужен чугун, не покупайте более дешевый алюминий, иначе устройство быстро выйдет из строя. Термостат и дефлектор лучше приобрести готовые, чем делать самостоятельно.

Важно учитывать несколько моментов при изготовлении устройства:

Термостат желательно выбрать программируемый, так можно будет задать контролируемую температуру.
Дефлектор лучше установить над дымоходной трубой, тем самым обеспечив вытяжку. Он может выглядеть как зонтик с конусом. Материалом служит только нержавейка.
Аппарат должен иметь автоматику, которая включает контроль над пламенем, перегревом, тягой

Также важно наличие подрывного клапана.

Изготовление твердотопливного котла длительного горения своими руками

Приступая к сборке котла своими исполнитель должен владеть навыками слесаря, сварщика и электрика, чтобы безопасно выполнить процесс производства и монтажа. У него должны быть средства защиты и заранее приготовленные материалы, инструменты и приспособления.

Чертеж

Чертеж твердотопливного котла

После того как будет выбран тип котла, потребуется иметь точный чертеж деталей. Он может выполняться самостоятельно, если мастер обладает определенными знаниями и навыками черчения, также можно его взять у знакомого, который смонтировал аналогичный котел отопления частного дома или скачать из интернета. Сегодня в сети достаточно вариантов проверенных конструкций твердотопливных котлов собственного изготовления.

Возможно такой чертеж придется доработать в зависимости от имеющихся расходных материалов, особенно в части изготовления корпуса и теплообменного аппарата. Главное, что нужно сохранить — это расчетную толщину металла, минимально допустимые габариты, поверхность нагрева теплообменника, диаметр отверстия для выхода дымовых газов, чтобы котел раньше времени не перегорел.

Материалы

Перед тем как сделать котел подготавливают рабочее место, обычно это мастерская, и складируют в ней необходимые материалы. Для создания котлоагрегата на твердом топливе потребуются такие расходные материалы:

стальной лист более 5 мм для корпуса, труба или использованный газовый баллон;
лист нержавейки 5 мм для топливоподачи;
стальной уголок, с размерами по чертежу;
колосниковая решетка, сталь или чугун;
водопроводные трубы, для высокой температуры с диаметрами по чертежу;
дверца для зольника;
проволока, метизы и электроды;
воздушная заслонка или регулятор тяги.

Инструменты

Мастеру потребуется большой перечень инструментов:

Спецодежда сварщика с защитными средствами;
сварочный инверторный аппарат;
болгарка с дисками по металлу;
электрическая дрель со сверлами по металлу;
набор слесарных инструментов;
набор измерительных инструментов.

Делаем котел своими руками

https://youtube.com/watch?v=o1ZG1WkhF-Y

Для выполнения корпуса твердотопливного котла длительного горения я выбрал старый газовый баллон, предварительно тщательно промыл его от остатков газа, если есть какие-то сомнения, рекомендую приобрести уже подготовленный баллон в газовой службе.

Далее на баллоне отрезал его верхнюю часть ниже места изгиба. После подготовке корпуса выполнение котла производил по следующей инструкции:

Из нержавеющего листа 5 мм, вырезал круг, с диаметром на 20 мм меньше внутреннего диаметра корпуса, чтобы он в дальнейшем мог свободно перемещаться вдоль него, продвигая топливо.
В середине полученного листа просверлил отверстие 100 мм корончатым сверлом.
К данному отверстию приварил трубу подходящего диаметра с высотой на 100 мм выше корпуса котла. Тщательно выполнил швы, чтобы они были герметичными и аккуратными. Если аккуратно не получилось, можно обработать болгаркой или напильником. Таким образом будет изготовлена конструкция в виде поршня, которая под собственным весом будет продвигать топливо вниз топочной камеры.
К нижней части поршня приваривают 4 металлических уголка, для создания воздушных каналов, подающих воздух к устью горения.
Вырезал еще один круг, но теперь большего диаметра чем корпус на 5 см, в середине вырезал отверстие 100 мм для поршня, эта деталь будет выполнять роль крышки котла. Одетая на поршень она герметично закроет корпус котла, тем самым создаст камеру горения.
Трубу вверху оборудовал заслонкой для регулирования объема, подающего воздуха.
Края крышки тщательно обработал напильником.
К корпусу котла приварил специальные ручки для перемещения, а к нижней части корпуса — ножки из металлического уголка.
Внизу корпуса вырезал место под дверцу зольника и установил ее на петлях.
Дымоход приварил в верхней части котла из трубы диаметром 100 мм.
Перед тем как поставить котел, его нужно выставить на ровную бетонную или кафельную поверхность и подсоединить по газовой части к дымовой трубе.

Сборка отопительного агрегата

После сборки фундамента и подготовки кирпичного основания можно заняться корпусом. Из трубы 425 мм делается корпус. Если требуется отапливать небольшую площадь, достаточно высоты чуть более 1 м даже с учетом небольшого радиуса.

После измерения и нанесения меток можно обрезать трубу. Края обрабатываются болгаркой. На корпусе нужно прорезать отверстия:

Для топки (200х100) мм.
Для поддувала (200х30 мм).

Топочное отверстие располагается над поддувалом.

Расстояние от края до поддувала делается не менее 7 см, как и расстояние между отверстиями.

Делаются отверстия для подачи и возврата теплоносителя. Их диаметр равен 25 мм. Располагаются они напротив друг друга по разным сторонам трубы. После к ним привариваются сгоны.

Из стальных листов изготавливается три диска диаметром 425 и 412 мм. Последний крепится внутрь корпуса. В двух из них, большем и меньшем, вырезаются отверстия радиусом более 50 мм. Дымоход к установке делается из металлической трубы 100 мм. Для ножек вырезаются кусочки металла толщиной до 5 см. Из арматуры изготавливается решетка для зольника.

К блину с диаметром 412 мм прикрепляется дымоход. Внутри корпуса на высоте около 30 см от нижней части отверстия для топки прикрепляется временный упор. Он изготавливается из проволоки или арматуры. На него опускается диск с трубой.
