Коптильня холодного копчения своими руками + видео

Самодельная коптильня холодного копчения

Холодное копчение производится при температуре 20-40°С. Длительность процесса составляет 24-72 часа. Эти аппараты устроены сложнее, чем коптилки горячего копчения.

Устройство коптильни холодного копчения

Такие установки состоят из нескольких отдельных элементов:

  • Дымогенератор. В этом аппарате вырабатывается коптильный дым. Может изготавливаться из нержавеющей стали или иметь вид небольшой печки.
  • Коптильная камера. Для горячего копчения выполняется из металла или кирпича, для холодной обработки допускается изготовление из досок или фанеры.
  • Дымоход. Соединяет коптильную камеру и дымогенератор. Проходя по нему дым остывает до необходимой температуры. Может оснащаться дополнительными приспособлениями — фильтром, сборником конденсата и другими, повышающими качество дыма и готового продукта.

Схема коптильного аппарата холодного копчения

Принцип работы

Самодельная коптильня холодного копчения работает следующим образом:

  1. В дымогенератор помещаются опилки и щепа.
  2. Щепки поджигаются и, при необходимости, включается компрессор.
  3. Появляющийся при этом дым поступает в коптильную камеру к продуктам.
  4. Проходя по дымоходу дым остывает и очищается от конденсата и частиц сажи.
  5. Попадая в коптилку он придаёт находящимся внутри продуктам специфический вкус и аромат.

Принцип работы дымогенератора

Виды коптилен холодного копчения

Есть разные конструкции таких аппаратов, но они работают по одной схеме.

Коптильня для газовой плиты используется на кухне городской квартиры. Дымогенератор греется конфоркой газовой или электрической плиты, дым из коптильной камеры выходит в вентиляционный канал по дымоотводящей трубке. Для поучения дыма более низкой температуры в дымоход встраивается охладитель.

Схема использования коптильни холодного копчения в домашних условиях на газовой плите

Устройство с дымогенератором. В этих аппаратах дым производят тлеющие опилки и щепа. В коптильную камеру он подаётся при помощи компрессора.

Схема коптильного аппарата холодного копчения с дымогенератором

Самая простая конструкция — с дымоходом в земле. Построить коптильню с таким дымоподводящим каналом можно на склоне холма.

Схема коптильни с дымоходом в земле

Коптильня своими руками с дымогенератором

Самой распространённой конструкцией является коптильная установка с дымогенератором и компрессором:

  1. Внутрь дымогенератора помещаются опилки и щепа.
  2. Опилки поджигаются и аппарат закрывается крышкой с эжектором.
  3. К эжектору с одной стороны подключается компрессор, а с другой присоединяется дымоход.
  4. Воздух, проходящий через эжектор, создаёт в дымогенераторе разрежение и подаёт дым через дымоход в коптильную камеру.
  5. Через специальные отверстия в нижней части генератора происходит подача воздуха в зону горения щепы.

Другим вариантом генератора дыма является герметичная ёмкость с опилками, помещённая над огнём или электроплитой. При нагреве из щепы выделяется дым, поступающий к продуктам.

Устройство дымогенератора

Простейшая коптильня холодного копчения

Более простым вариантом является установка коптильни на склоне холма и использование в качестве генератора дыма костра или небольшого очага. Дымоход изготавливается из канавы, выкопанной в земле, и накрытой шифером или листами металла.

Над вторым концом дымохода устанавливается коптильная камера, сделанная из металла или дерева. Допускается изготовление коптильни из реек, забитых в землю. В этом случае вся конструкция накрывается полиэтиленовой плёнкой.

Проходя по дымоходному каналу, дым охлаждается и поступает в коптилку остывшим. Для его входа в камеру в дне прорезается отверстие или просто коптилка изготавливается без дна.

Схема коптильни холодного копчения для изготовления своими руками

Оптимальные размеры

Размеры аппарата зависят от необходимой производительности, поэтому перед тем, как сделать коптильню холодного копчения, необходимо определить, сколько человек будут пользоваться устройством:

  • для семьи из 4 человек — до 20 литров;
  • для нескольких семей или заготовки копчёностей — до 100 литров;
  • мини профессиональные аппараты, устанавливаются на небольших фермах или в кафе и ресторанах — более 100 литров.

Коптильня горячего копчения

Существует множество идей создания коптильни горячего копчения. Здесь представлены самые популярные варианты.

Из ведра

Чтобы сделать простейшую коптилку горячего копчения своими руками, применяется стальное ведро (нельзя использовать цинковый металл). В емкость помещается две сетки из нержавейки. Их расположение должно быть в середине ведра. Первая по центру, а вторая на 15 см выше первой. Днище ведра усыпается деревянной фруктовой стружкой слоем 2 см. Далее, кладется продукт для копчения.

Можно использовать сало, мясо или рыбу. Конструкция сделана! Остается разжечь огонь и поставить ведро на шлакоблоки. Время для копчения составляет 60 минут. Но все зависит от величины приготавливаемого продукта. Через определенное время следует снять ведро и вынуть продукты. Копчености следует проветрить, чтобы запах дыма снизился.

Из бочки

Этот вид коптильни считается одним из популярных. Выбирается бочка на 200 литров. Только необходимо обжечь емкость изнутри до тех пор, пока не выгорят вредоносные элементы. Далее, выполняется очистка поверхности при помощи тряпки и воды.

Применяя сварочный аппарат, приделывают металлические подставки под решетки на 2 уровня. В нижней части прикрепляется сборник для жира. На пруты устанавливаются решетки. Допускается приваривание прутов под крюки, но сетка считается более практичной, если выполняется способ горячего копчения. В качестве крышки можно выбрать металлический или деревянный лист.

Чтобы добиться большей герметизации, рекомендуется поверх крышки накинуть толстое одеяло. На дно укладывается древесная стружка из фруктовых деревьев. Слой должен составлять несколько сантиметров. Затем емкость устанавливается на блоки и разжигается костер. Время приготовления в среднем составляет 120 минут.

Из металлических листов

Это еще один распространенный способ изготовления коптильни. В основном для работы потребуются металлические листы и электрические инструменты по металлу:

  • болгарка;
  • рулетка и угольник;
  • арматура мелкого диаметра;
  • сварочный аппарат;
  • пару штук железных листов в толщину 2 мм, параметры: 62*157 см.

Подобные материалы и инструменты должны находиться в каждой хозяйской мастерской.

Поэтапное сооружение:

  1. Изначально лист делится на 4 куска. Отрезки вырезаются одинакового размера. Только так можно сделать коптильню горячего копчения квадратной формы. Металл режется с помощью болгарки.
  2. Все элементы будущего короба собираются сварочными прихватками. Чтобы конструкция получилась ровной, используется угольник. Приваривается деталь за деталью.
  3. После прихваток и сборки выполняется обваривание всех сторон сплошными швами — это надо для максимальной герметизации.
  4. Далее, по получившемуся размеру вырезается днище коптильни, фиксируется прихватками и обваривается сплошным швом.
  5. Затем делается крыша короба. Изготавливаются 4 пластины. Они привариваются к листу таким образом, чтобы получилась крышка с бортами. Ее размер должен получиться на пару миллиметров больше, чем коробок. По завершении процедуры следует проверить работу путем установки крышки на конструкцию.
  6. В завершение берутся прутки и привариваются так, чтобы получилось 2 яруса. На эти подставки в будущем будет устанавливаться металлическая сетка. Также с помощью сварки монтируется сборник для жира.

Коптилка готова. Перед приготовлением рыбы или мяса предварительно насыпаются опилки на дно. После этого устанавливаются сетки. На них кладется продукт. Конструкция ставится на шлакоблоки. Разжигается костер и остается следить за процессом в среднем 2 часа.

Надо знать! Параметры коптильни могут быть индивидуальными

Важно, чтобы камера копчения была герметичной. Перед началом работы всегда создаются чертежи — это существенно снизит расход времени на сборку

Тонкости устройства

Для того чтобы сделать качественную коптильню дома своими руками, нужно хорошо представлять, как она устроена и принцип ее работы. Пожалуй, основное требование – это герметичность конструкции. Крышку необходимо сделать подвижной, чтобы она легко снималась и надевалась, а из конструкции во время готовки практически не уходил дым.

Перечислим основные элементы самодельной коптильни.

Независимо от того, какая емкость выбрана для основы коптильни, ей потребуется подставка или ножки для устойчивости.

  • Для закрепления продуктов внутри нужна решетка или крюки для подвешивания (для рыбы или мяса).
  • Под решеткой необходимо размещение специального поддона, на который должен стекать жир. Иначе он будет капать прямо на дрова и сгорать, а это может пагубно отразиться на качестве продуктов.
  • Для поддержания необходимого температурного режима обязательно наличие термометра. Также при монтаже нужно предусмотреть, чтобы дым обволакивал продукты равномерно со всех сторон.

Условная схема самой простой коптильни изображена ниже.

Перед первым копчением стоит ознакомиться с важной информацией о выборе продуктов и подготовке их к копчению

  • Не стоит забывать, что мясо имеет достаточно мягкую текстуру. Чтобы оно не распадалось в процессе готовки, каждый кусочек следует перевязать шпагатом или использовать специальную сетку. Подобную сетку мы видим при покупке копченого мяса или рыбы.
  • Чтобы облегчить себе очистку поддона, перед началом готовки можно застелить его фольгой. Так жир не будет скапливаться на нем и подгорать. А фольга, в свою очередь, совершенно не помешает процессу копчения и не повлияет на вкус продуктов, т. к. она отлично пропускает тепло. После завершения работы фольга просто снимается и выбрасывается. Поддон остается практически чистым.
  • Для подготовки рыбы к копчению чаще всего ее натирают крупной солью с добавлением пряностей. Жирные сорта рыбы заворачивают пергаментом и помещают на пару часов в крепкий рассол.

Популярные статьи Туз червей при гадании: значение и сочетание с другими картами

  • Спинная часть жирной рыбы (балык) также натираются крупной солью, заворачиваются в марлю, затем вымачиваются в воде, чтобы избавиться от излишков соли. И только после этого можно приступать процессу копчения.
  • Для копчения стоит приобретать исключительно свежую рыбу и подготавливать ее самостоятельно. Есть несколько признаков, заметив которые, от покупки рыбы лучше воздержаться: впавшие глаза, серый цвет жабр, раздутое брюхо, слишком мягкое мясо на спинке. Если при нажатии на тельце рыбы там остается вмятина, это свидетельствует о ее несвежести и такой продукт не получится достаточно вкусным, как бы профессионально его не коптили.
  • Если нужен хороший результат, обязательно учитывать все необходимые факторы. Это качество и свежесть продукта, состав маринада и время маринования, качество и происхождение опилок для розжига.

Чтобы получить максимально сочное и вкусное мясо без какого-либо налета, стоит его завернуть в мокрую марлю перед готовкой. По завершению копчения марля просто убирается, а мясо получается чистое и сочное.

Есть еще несколько универсальных правил, которые помогут начинающему любителю копченостей.

  • Время маринования продукта обратно пропорционально времени его приготовления. Это значит, что чем дольше мясо пролежало в маринаде, тем быстрее оно дойдет до полной готовности.
  • Продукты приготовятся еще быстрее, если их мариновать не в холодильнике, а в помещении с комнатной температурой.
  • Щепки фруктовых деревьев, добавленные к основному топливу, придадут продуктам особенный приятный аромат.
  • Срок службы коптильни напрямую зависит от толщины ее стенок. Логично, что приспособление со стенками в 2 мм и выше прослужит гораздо дольше, чем такое же, но с толщиной в 1 мм.
  • При соблюдении всех норм безопасности копчение в городской квартире может не уступать по качеству копчению на природе. В первом случае обязателен вывод дымохода в форточку.
  • Чтобы не допустить появления горечи в мясе, нужно время от времени открывать камеру и выпускать лишний дым. Это относится к любому виду копчения и любой конструкции коптильни.

Почему-то многие гурманы с копчением ассоциируют только рыбу и мясо. А зря, ведь коптить можно огромное количество продуктов. Например, овощи, фрукты, грибы, орехи и многое другое. Всеми известный и любимый чернослив – это как раз копчено-вяленые сливы. Закоптить также можно картошку, лук, морковку и свеклу. Сочетая их с мясом и вкусной заправкой, можно приготовить необычный и очень вкусный салат. Сделав походный вариант коптильни, можно готовить грибы прямо на природе.

Коптильня горячего копчения своими руками

Самым простым аппаратом для самостоятельного изготовления и эксплуатации является коптилка горячего копчения. Этот процесс производится при температуре до 120°С в течении 1-1,5 часов.

Устройство коптильни горячего копчения и принцип работы

В аппаратах для горячей обработки дымогенератор и коптильная камера находятся в общем корпусе:

  1. Опилки насыпаются на дно.
  2. Над ними устанавливается поддон для сбора жира, стекающего с продуктов.
  3. Над поддоном размещаются решетки для коптильни или крюки с продуктами.

В таких устройствах дым вырабатывается не при горении щепы, а при её нагреве на огне, электроплите или при помощи встроенного ТЭНа. Работает этот аппарат следующим образом:

  1. На дно насыпаются опилки и щепа. Необходимо использовать лиственные породы древесины.
  2. Над щепой устанавливается поддон. В него будет стекать жир, капающий с продуктов. Если он попадёт на опилки и начнёт гореть, то копчёности приобретут неприятный привкус.
  3. Над поддоном на решётках или крюках размещаются продукты. Для равномерного копчения они не должны касаться друг друга и стенок коптильной камеры.
  4. Собранный аппарат накрывается крышкой и ставится на огонь. Опилки нагреваются и выделяют дым, который коптит продукты. Кроме опилок, огонь нагревает также саму камеру и все, что в ней находится, поэтому необходимо следить за температурой коптильни.

Для использования дома на кухне коптильня горячего копчения своими руками оснащается дымоотводной трубкой со шлангом. Этот шланг выводится в форточку или вентиляционный канал. Желательно, чтобы такое устройство кроме дымоотводящей трубки имело гидрозатвор. Это уменьшает выделение дыма в помещение.

Схема устройства коптильни горячего копчения и принцип работы

Виды коптилен горячего копчения

Есть разные виды таких аппаратов. Коптильня своими руками делается по чертежу или схеме, иначе велика опасность ошибки при вырезании деталей или сборки.

Самыми распространёнными конструкциями являются следующие:

Из бочки, которая используется на улице в качестве коптильной камеры.

Схема самодельной коптильни из бочки

Цилиндрическая. Коптилка имеет форму, оптимальную для установки на газовую плиту.

Схема цилиндрической коптильни

Коптильня из нержавейки изготавливается из лучшего материала для коптильного устройства. Такая коптильня из нержавейки своими руками отличается привлекательным внешним видом и большим сроком службы.

Коптильный аппарат из нержавеющей стали

Аппарат с гидрозатвором подходит для квартиры. Такая домашняя коптильня для газовой плиты не выделяет дым в помещение.

Схема коптильни горячего копчения с гидрозатвором

Универсальная коптилка может использоваться для горячего и холодного копчения.

Схема универсальной коптильни

Простейшая коптильня горячего копчения

Самая простая коптилка своими руками делается из казана или утятницы. В этих ёмкостях стенки расположены под наклоном, что облегчает сборку — решётки делаются из кусков веток, установленных между противоположными стенами:

  1. На дно насыпаются опилки.
  2. Над опилками из отрезков веток на высоте 5 см делается подставка для поддона.
  3. Над поддоном ставятся несколько веток таким образом, чтобы получилась решётка.
  4. На решётку укладываются продукты и утятница накрывается крышкой.
  5. Собранная коптильня ставится в угли прогоревшего костра.

Такую коптильню можно собрать и пользоваться в походных условиях.

Схема простейшей коптильни горячего копчения

Оптимальные размеры

Размеры коптильни зависят от необходимой производительности:

  • до 20 литров — для личного использования;
  • до 100 литров — для совместного использования несколькими семьями;
  • более 100 литров — мини профессиональные аппараты, используются на небольших фермах, в кафе и местах отдыха большого количества людей.

Коптильня из кирпича

Стационарную коптильню можно изготовить также из кирпича, установив её на бетонный фундамент. Можно изготовить как простой вариант, состоящий из топки и удалённой на некоторое расстояние коптильной камеры. Имеется также возможность сделать сложную конструкцию с двумя допустимыми путями прохода дыма – по большому и по малому кругу. Первый используется для приготовления продуктов холодного копчения, а второй – для горячего.

Для постройки следует использовать только полнотелый печной кирпич, который скрепляется между собой глиной. При навыках каменщика или печника, можно, поэкспериментировав, создать абсолютно уникальные и многофункциональные конструкции кирпичных коптилен, совмещённых с барбекю, мангалом, или простой печью с плитой.

Коптильня с генератором дыма

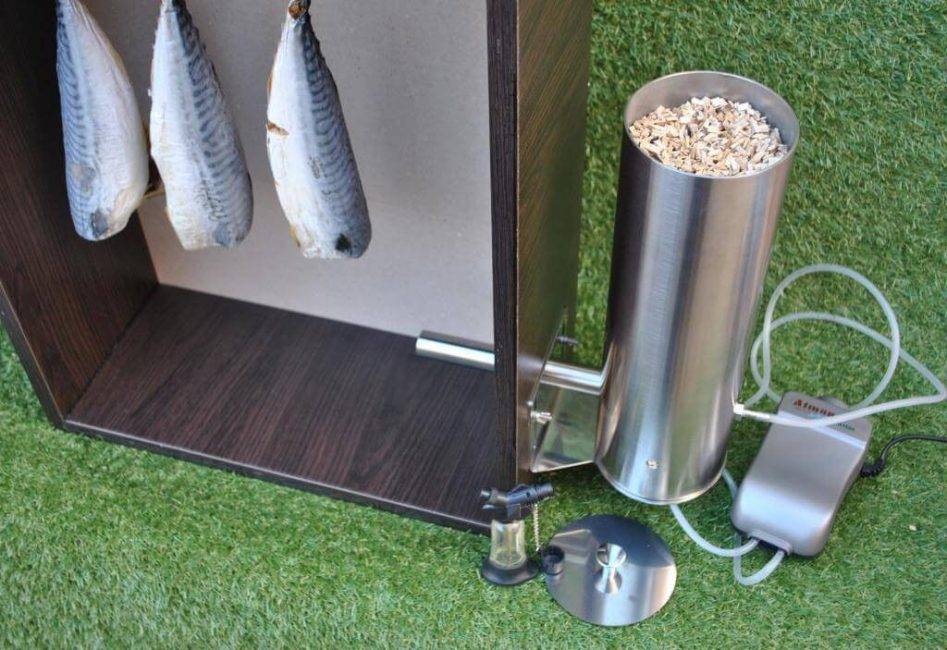

Коптильня с дымогенератором. Виден хоппер со щепой и нагнетатель воздуха

В качестве альтернативного источника дыма может выступать специальное устройство, называемое дымогенератор. В  нем дым создаётся путём нагрева древесной щепы, например, при помощи электричества.

Удобство данной конструкции заключается в следующих факторах:

  • дымогенератор более компактен в сравнении с классической топкой с дымоходом;можно регулировать температуру тления щепы, и, как следствие температуру дыма
  • при этом происходит не полное сгорание щепы и вредных примесей в дыму (например, тех же канцерогенов) будет гораздо меньше

Недостатком подобных устройств является необходимость в искусственном создании тяги.

Тяга в случае применения подобного устройства создаётся при помощи какого-то нагнетателя воздуха, например, вентилятора, подключенного к электродвигателю.

Самостоятельно изготовленный дымогенератор

В настоящее время существует большое количество промышленно выпускаемых дымогенераторов, однако, подобное устройство может быть сделано и самостоятельно. В качестве источника тепла можно использовать ТЭН с термостатом, размещённый в емкости для щепы. А роль нагнетателя воздуха может выполнять любой вентилятор, присоединённый к емкости достаточного объёма (например, к пластиковой бутылке 5-7 л).

Управление температурой тления осуществляется при помощи термостата на ТЭН-е, а скорость подачи дыма в коптильную камеру определяется частотой вращения вентилятора. Регулировать последнюю можно с помощью любого устройства (например, обычного переменного сопротивления).

В качестве коптильной камеры при использовании подобного источника дыма может применяться любая из конструкций, рассмотренных ранее.
