Каркасная баня 5х5: проекты и чертежи

Проекты каркасно-щитовой бани

Каркасно-щитовая конструкция отличается от пошагового строительства каркасной бани. Щитовые стены собираются из готовых панельных блоков с выполненными оконными и дверными проёмами. Такой блок представляет собой панель больших размеров. Его изготавливают на заводе, доставляют к месту строительства на спецтранспорте и устанавливают на место с помощью подъёмного крана.

Каркасно-щитовая баня.

Что создаёт некоторые неудобства и требует денежных затрат, а также не соответствует концепции удешевления строительства. Поэтому щитовые бани не получили большой популярности на территории России. При этом щитовые строения весьма популярны на западе.

Проекты каркасно-щитовой бани главное преимущество – упрощение процесса строительства. Сборка щитового домика  напоминает игру детским конструктором. Небольшую постройку можно собрать из четырёх стеновых панелей, которые устанавливают на фундамент и крепят по бокам.

На заметку

Скачать проекты каркасных бань щитовой конструкции сложно. Ввиду низкой популярности и особой специфики таких проектов мало. Для их воплощения недостаточно получить чертежи. Необходимы специальные панели, которые изготавливаемые на заводе под размеры проекта.

Традиционно щитовые строения возводят из СИП-панелей, в которых используется ОСБ-плиты. Этот материал не подходит для строительства парных. Он является клеевым и не выдерживает работы в условиях повышенной сырости. Он также содержит в составе вредные синтетические вещества. При работе в условиях повышенных температур они будут активно испаряться в пространство парилки.

Ленточный фундамент

Такое основание обустраивают, когда на приусадебном участке пучинистая почва.

Работу по его строительству выполняют пошагово:

  1. На участке производят разметку и выкапывают траншею, у которой ширина равна 40 сантиметрам, а глубина составляет примерно 50 сантиметров.
  2. Яму заполняют песком послойно до достижения уровня земли, каждый раз утрамбовывая и поливая водой для плотной усадки.
  3. Сооружают опалубку высотой 50 и шириной 30 сантиметров. Для большей прочности делают ее армирование, используя прутки и металлические трубы.
  4. Заливают бетонный раствор за несколько подходов (не давая высохнуть предыдущему слою) или за один раз.
  5. Поверх бетона с целью гидроизоляции каркасных стенок настилают рубероид.

Конструктивные особенности односкатной крыши

Односкатная крыша традиционно опирается на две противоположные стены постройки, различающиеся по своей высоте. При желании можно соорудить чердак, но тогда потребуются дополнительные тепло- и гидроизоляция.

Крыша находится под наклоном, величина которого может быть разной: минимум 8 градусов. Обычно угол наклона составляет 20-30. Он нужен, чтобы снег скатывался с кровли, а не копился на поверхности.

Наиболее простой и экономичный вариант – это односкатная крыша со скатом длиной до 3-х метров, т. к. если она будет больше, то понадобится устанавливать дополнительные опоры для усиления каркаса крыши, а это увеличит сложность постройки и стоимость кровли.

Как правильно сделать пол в бане

Пол в бане устраивается на каркасе из лаг толщиной 5 см

Важно обработать их гидроизолирующими растворами и антисептиками. Лаги кладутся прямо на бетонный фундамент, предварительно покрытый слоем рубероида. На них правильно (с зазором) укладываются оструганные доски

Небольшой зазор до 5 мм нужно сделать для слива воды

На них правильно (с зазором) укладываются оструганные доски. Небольшой зазор до 5 мм нужно сделать для слива воды.

Доски крепятся железными шурупами, гвоздями. Сверху кладутся новые лаги, между которыми помещается утеплитель (базальтовая вата, пенопласт, керамзит). Утепление накрывается полиэтиленом толщиной не менее 3 мм. На этом каркасе укладывается настил из досок (годятся только лиственные породы), пробковых плит или волокнистых циновок. Он должен быть приподнят примерно на 5 см для постоянного просушивания. Постелив их, пол следует отшлифовать.

Наряду с деревянными, распространены бетонные полы, которые имеют конструкцию из нескольких слоёв:

  • утрамбованный щебень;
  • цементный раствор;
  • пароизоляционный слой;
  • утеплитель из пенополистирола;
  • полиэтиленовая плёнка;
  • ещё один уровень цементного раствора;
  • арматурная сетка, залитая бетоном.

Классикой жанра в России считаются бани из дерева – можно сказать, что древесина веками является национальным стройматериалом. Сложились определенные зодческие и эстетические традиции, которые характеризуют древесину как лучшее сырье для строительства.

Баню по праву считают неотъемлемой частью славянской культуры и обязательным атрибутом ее истории. Причем понятие «русская баня» воспринимается не столько как процесс обыкновенного мытья, сколько как некий обычай телесного и духовного очищения. Этот процесс посещения бани развивался и совершенствовался в течение нескольких веков.

Расчёт материалов и список инструментов

В качестве примера будет рассмотрен расчёт для каркасной бани наиболее распространных размеров. Каркас изготавливается из бруса, размер конструкции — 5х4 м. Основание будет столбчатым армированным.

Для каркасной конструкции можно использовать облегченный фундамент из асбестоцементных труб

Для отделки стен внутри и снаружи применяется вагонка хвойных пород деревьев. Крыша будет двускатной, покрытие — металлочерепица.

Актуальным моментом является выбор древесины. Материал дложен быть просушенным. Больше всего подойдут липа, лиственница или осина. Данные породы имеют невысокую теплопроводность, они способны длительный период времени сохранять первоначальную форму строения. Стены возводятся из досок толщиной 2—3 см. Для внешней обшивки подходят рейки из лиственницы или сосны.

Столбчатое армированное основание по стоимости и надёжности является оптимальным вариантом для каркасной постройки.

Столбчатый армированный фундамент подходит для возведения каркасных бань в большинстве регионов

Его можно использовать в большинстве регионов. Понадобится подготовить материалы в следующем количестве:

  • бетон — 2 м3;
  • обрезные доски для каркаса — 0,3 м3;
  • арматурные прутья — 80 м.пог.

Каркас можно изготовить из досок, кусков фанерных листов или ОСП. Если грунт на территории строительства глинистый, то опалубку делать не нужно.

Самой сложной и финансово затратной деталью бани является каркас. К приобретению материалов на данном этапе нужно подходить взвешенно. Список необходимых материалов:

  • брус 120х120 мм — 5,3 м3;
  • минеральная вата толщиной 10 см — 36 м2;
  • материал для пароизоляции — 40 м2;
  • вагонка из дерева — 70 м2;
  • материал для гидроизоляции — 40 м2.

Чтобы сэкономить, вместо брусков можно приобрести доски 50х100 мм.

Для экономии финансов можно использовать обрезные доски 50х100 мм в процессе изготовления каркаса

Брус должен быть второго сорта и ниже, доска может быть исключительно первого сорта. Обшивку стен с внешней стороны можно сделать не деревянной вагонкой, а пластмассовыми листами или профнастилом.

Пол изготавливается из обрезной шпонированной доски. Потолок следует обить вагонкой. Если есть желание сэкономить, для теплоизоляции можно использовать минеральную вату. Список материалов:

  • обрезные доски — 1,8 м3;
  • доски 150х50 мм — 0,2 м3;
  • плинтус — 20 м.пог.;
  • минеральная вата — 20 м2;
  • вагонка из дерева — 20 м2.

Сэкономить удастся на настиле покрытия чердака. Если не планируется его использовать, то минеральная вата может быть закрыта необрезной доской или отрезками плит.

Крыша двускатная, чердак можно использовать для хранения инструментария.

Оптимальным вариантом каркасной конструкции является двускатная крыша

Утеплять крышу не нужно. Стропила будут висячими. Понадобятся такие материалы:

  • водосточная система — 1 комплект;
  • рейки для стропил — 0,2 м3;
  • планки для обрешётки — 0,1 м3;
  • карнизные рейки — 0,1 м3;
  • металлочерепица — 20 м2.

В бане довольно часто вместо водостока оборудуют отмостку по периметру с помощью цементно-песчаного раствора.

Список материалов, которые также будут необходимы:

  • трубы из асбеста;
  • саморезы;
  • гвозди;
  • скобы;
  • цемент;
  • гравий или песок.

Понадобятся такие инструменты:

  • угольник;
  • строительный уровень;
  • рулетка;
  • электродрель;
  • набор отвёрток;
  • молоток;
  • плоскогубцы.

Важно продумать все архитектурные и строительные задачи, к которым можно отнести:

  • внутреннюю обшивку банной постройки;
  • выбор оптимальных материалов для строительных работ;
  • действия, которые требуются для обеспечения безопасного использования конструкции.

После подготовки инструментов и материалов можно переходить к строительным работам.

Простой проект каркасной бани 5х5

При создании собственной бани стоит обратить внимание на уже имеющиеся проекты. Вместительная постройка каркасного типа 5х5 имеет несколько типов помещений:

  • тамбур – здесь размещают вешалки для одежды, холодильник;
  • комната отдыха в этом помещении стоит установить стол и диван;
  • моечная – она должна хорошо прогреваться;
  • парильное отделение.

Парную в бане стоит отделать вагонкой из осины. В этом помещении устанавливают угловой полок, имеющий габариты 90х270х270 см. В парной устанавливают и дополнительный узкий полок. Печь обкладывают кирпичом 120х120 см. В парилке выполняют небольшое окно, имеющее ширину 30 см.

В отделении для помывки удобно расположить душевую кабинку 90х90 см. Здесь же оборудуют лежак 90х200 см и бак с горячей водой. Комнату отдыха в бане делают просторной – 190х320 см. В этом помещении устанавливают столик с диваном. Окно в комнате отдыха делают большим – чтобы в нее поступало много света.

Каркасную баню 5х5 устанавливают на столбчатый фундамент. Это объясняется ее небольшой массой и невысокой нагрузкой на грунт.

3×6, 6×6, 6×4

Рассматривать баню не только как утилитарную постройку, но и как место общения можно, если ее полезная площадь более 16 м2.

Важно! Чем просторней парилка, тем большим числом вентиляционных отверстий (с задвижками) её необходимо снабдить: каждому кубометру объёма — 24 см2. Каркасная баня 6 × 3 метра «может себе позволить» отдать часть полезной площади террасе. Фасадную (короткую) стену можно «сдвинуть» вглубь на полтора метра, тогда закрытая площадь бани — чуть более 13 м2

Получится каркасная баня 3 × 4 с закрытой по бокам зоной отдыха перед входом

Фасадную (короткую) стену можно «сдвинуть» вглубь на полтора метра, тогда закрытая площадь бани — чуть более 13 м2. Получится каркасная баня 3 × 4 с закрытой по бокам зоной отдыха перед входом

Каркасная баня 6 × 3 метра «может себе позволить» отдать часть полезной площади террасе. Фасадную (короткую) стену можно «сдвинуть» вглубь на полтора метра, тогда закрытая площадь бани — чуть более 13 м2. Получится каркасная баня 3 × 4 с закрытой по бокам зоной отдыха перед входом.

Террасой дополняют и маленькую, и большую каркасную баню — вдоль всей стены, или с «захватом» одного угла.

Используя всё пространство под закрытые помещения, площадь 6 × 3 м вместит пятерых посетителей. Поперечный предбанник шириной более 2 метров теперь слабо пострадает, если в парную и моечную из него будут вести отдельные двери.

Видеоролик о пропорциях лёгкой бани — каркасной — 3 × 6 своими руками (пошаговая инструкция возведения наружных стен из бруса 150 × 100 мм и цементно-стружечных плит), удачно отмечено положение фундамента стационарной печи с загрузкой дров из прихлжей:

Печь-каменку можно дополнить камином (отводя дым одним дымоходом), либо второй печкой.

Кроме камина в предбаннике поместятся лежанка, скамейка, стол с табуретками — раздевалка 2 × 3 станет комнатой отдыха.

Моечная вместит душевой поддон, парная — два яруса полков. (Полки удобнее делать напольными — чтобы не нагружать стену).

Нестандартные планировки бань возможны в более просторных постройках

Например, каркасная баня 6 × 4 делится перегородкой или несущей каркасной стеной на две комнаты равной площади: предбанник, парилку-моечную.

Просторные одноразмерные помещения выбирают любители нежаркого пара.

Так же можно поступить с баней 3 × 5 или 3 × 4 — разделить на две одинаковые комнаты. Для дачного участка, позволяющего построить сооружение 4 × 5, но где дорог каждый открытый кусочек земли, есть красивое решение — баня не четырёхугольная, а «буквой Г». Фактически это может быть каркасная баня 2 × 4 и примыкающий торцом к её длинной стороне предбанник 3 × 2.

Информация. Дровяную печь стремятся расположить так, чтобы сократить до минимума длину дымовой трубы внутри помещения, в том числе мансардном.

Двухуровневой легко станет баня 6 × 6. Мансардному перекрытию придётся опереться на наружные и промежуточные несущие стены. Лестница наверх ведёт из наиболее сухой зоны первого этажа — раздевалки.

Как построить правильно каркасную баню, пошаговая инструкция

Есть возможность построить каркасные бани своими руками, если выбрать правильный алгоритм. Пошаговая инструкция включает в себя каждый этап работы. Можно осуществить быструю сборку и наслаждаться сооружением всей семьей или большой компанией.

Фундамент

Фундаментом под каркасную баню может быть обычный столбчатый вариант. Ведь это небольшое и легкое строение. Необходимо определить количество ям, в зависимости от нагрузки, затем утрамбовать дно, расположить в них опалубку, затем остается лишь провести армирование и залить бетонную смесь.

Всего через 7 дней можно будет приступать к возведению конструкции на основании дальнейшего подробного алгоритма.

Подведение воды

Построенная баня не может обойтись без воды. Необходимо подвести коммуникации от скважины или центрального водопровода к месту, где будет находиться моечная. Они должны быть сделанными на основании всех стандартов и норм.

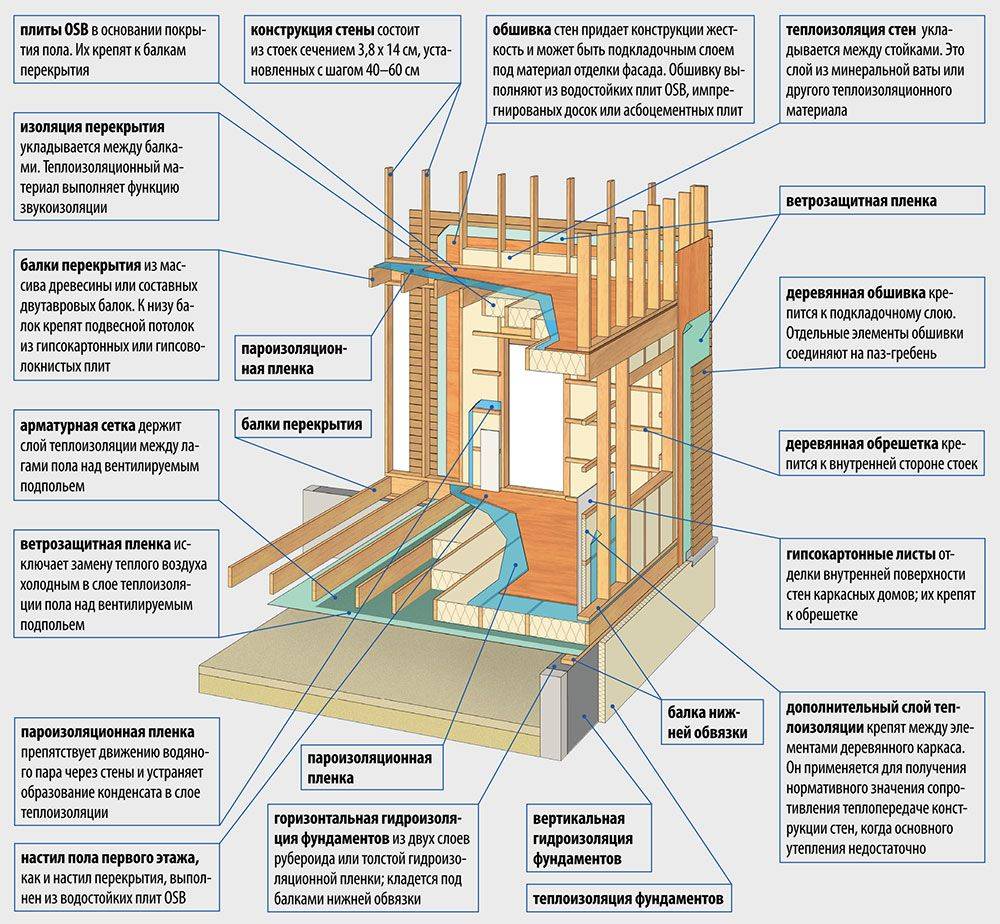

Каркас

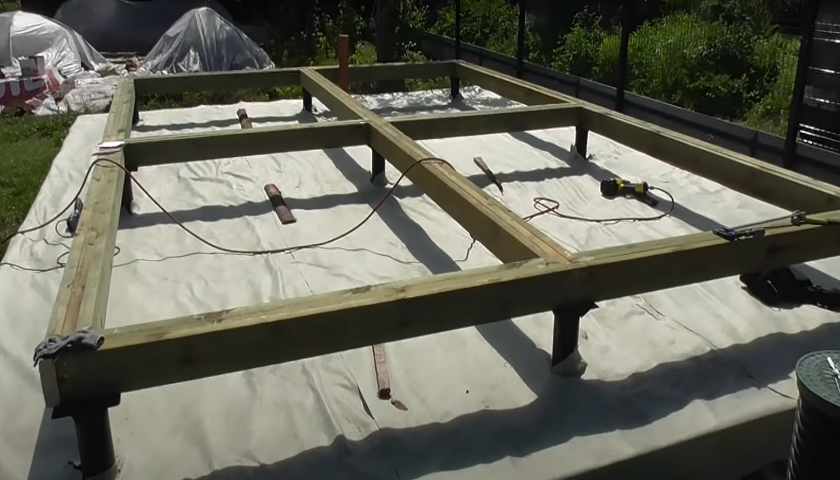

Создается каркас и устанавливается на фундамент. В большинстве случаев, будь то металлический или деревянный вариант, закупается готовая сборно-разборная конструкция. Это позволяет значительно сэкономить время и избежать распространенных ошибок.

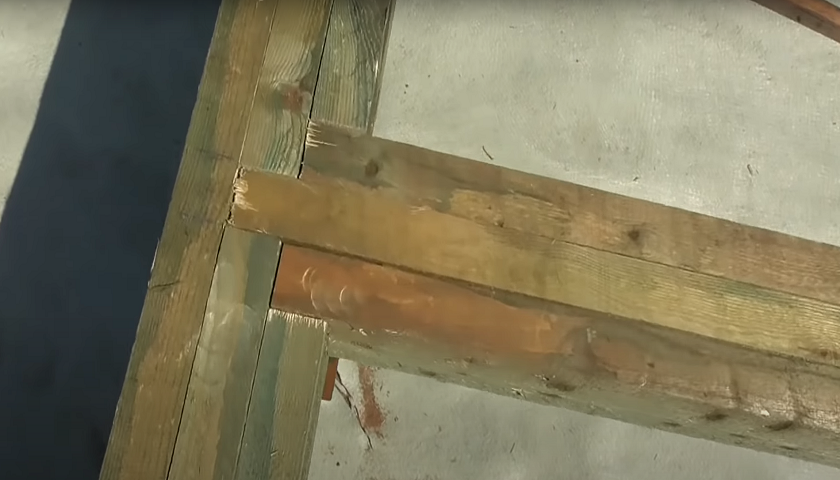

Сборка происходит с нижней обвязки, затем располагаются промежуточные стойки, наконец осуществляется верхняя обвязка и формируются перекрытия.

Стропильная система крыши

Самые распространенные крыши – стропильные. Основным материалом является доска. Она располагается на расстоянии около 15 сантиметров друг от друга и образует треугольники. Это основа, на которую в дальнейшем необходимо прикрепить паро и теплоизоляцию, а также защиту от влаги. В качестве основного покрытия для сауны или бани на крыше используется черепица или же профлист. Подобная стропильная система очень надежна.

Собираем пол

Есть несколько этапов работы:

  • Слой гидроизоляции пола;
  • Укладка деревянных балок;
  • Поперечные балки и лаги для формирования устойчивого основания;
  • Укладываются листы ОСБ;
  • Дополнительный слой гидроизоляции накладывается на всю площадь, например это рубероид;
  • Укладывается утеплитель;

Последним этапом становится окончательная отделка, для этого можно использовать брус или же любой материал, который подходит по дизайну к интерьеру.

Стены

Актуально будет смотреться отделка с помощью досок. Натуральное дерево подарит ощущение уюта и комфорта в бане. Кроме того, в аналогичном стиле могут быть выполнены сиденья, пол и потолок. Это позволит обеспечить классическую атмосферу.

Потолок

Потолок в бане в большинстве случаев повторяет дизайн стен, это также может быть доска. При монтаже обязательно нужно учитывать освещение, лучше продумать заранее какой тип источников света будет выбран. Они обязательно должны быть гидроизолированными и адаптированными к работе при больших температурах.

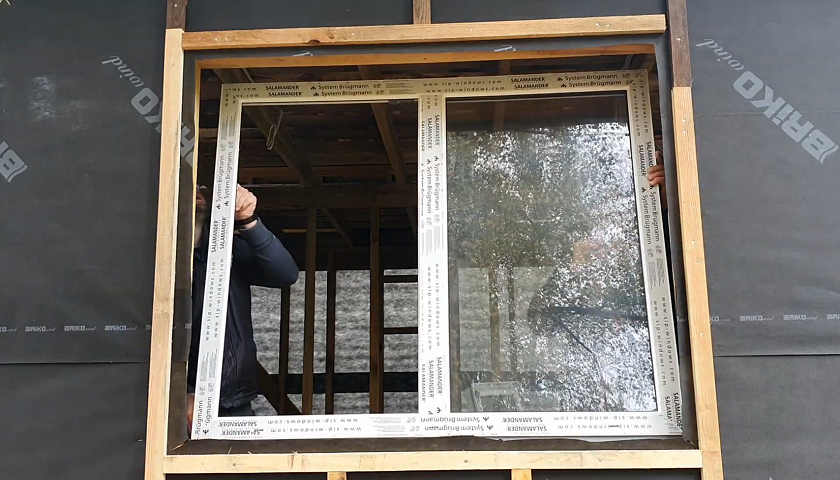

Установка окон и дверей

Одним из последних этапом становится установка дверей и окон. Выбор материалов остается на вкус пользователя. Однако, необходимо понимать, что для каркасной бани своими руками стоит создать максимальную изоляцию. Это значит, что выбираются достаточно плотные стеклопакеты и надежные двери.

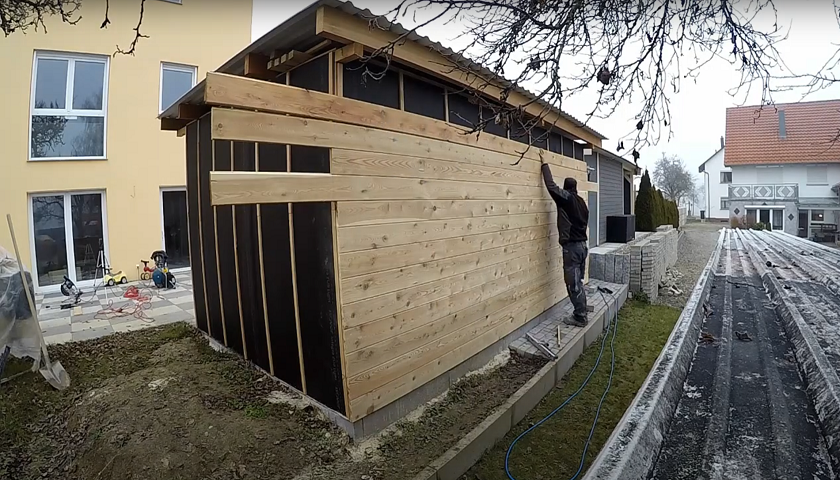

Внешняя обшивка

Строительство бани не обходится без внешней обшивки. После монтирования слоя гидроизоляции, а также создания утепления и обрешетки, можно выбирать практически любой материал. Главное, чтобы он был защищен от перепадов температур, осадков и иных особенностей.

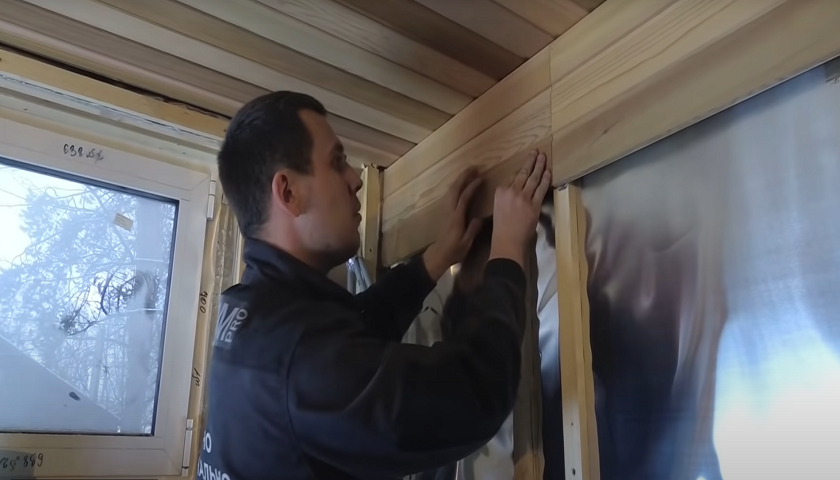

Внутренняя отделка бани

Это длительный процесс, который проводится поэтапно, важно, чтобы каждой мелочи было уделено большое значение. В проект каркасной бани заранее вписаны материалы. Ориентироваться необходимо на стоимость, на инструкцию к основному каркасу, а также на фото желаемого дизайна, а также плюсы и минусы

Ориентироваться необходимо на стоимость, на инструкцию к основному каркасу, а также на фото желаемого дизайна, а также плюсы и минусы.

Как построить каркасную баню

Завозят материалы по расчетам проекта, изучают схему сборки. Готовят площадку и строят фундамент.

Пошаговая инструкция строительства каркасной бани 3х4 своими руками:

  • строят нижний пояс;
  • ставят лаги для обустройства пола, черновой настил;
  • делают гидроизоляцию, пароизоляцию, кладут утеплитель;
  • монтируют стойки, диагональные раскосы;
  • выполняют ригельное перекрытие под чердаком;
  • ставят кровельные элементы (балки, фермы, стропила).

Прокладывают изоляцию, ставят обрешетку, монтируют покрытие, затем прокладывают коммуникации, делают внутреннюю и наружную отделку.

Устройство фундамента для каркасной бани

Варианты фундамента под каркасную баню

Траншею шириной 40 см копают на 0,7 м в глубину. На дне прокладывают геотекстиль, чтобы края затем закрыть сверху щебеночной подсыпки. На дне насыпают песок и щебень (5 и 10 см, соответственно), трамбуют. В углах предусматривают дренажные отверстия.

Опалубку делают из щитов, досок, ставят подпорки из реек. Кладут рубероид, его края заводят вертикально на стены. Прокладывают армирование стержнями диаметром 10 – 12 мм. Бетон заливают в опалубку, загоняя смесь кельмой в промежутки между арматурой. Регулярно применяют электровибратор для избавления от воздушных пузырей.

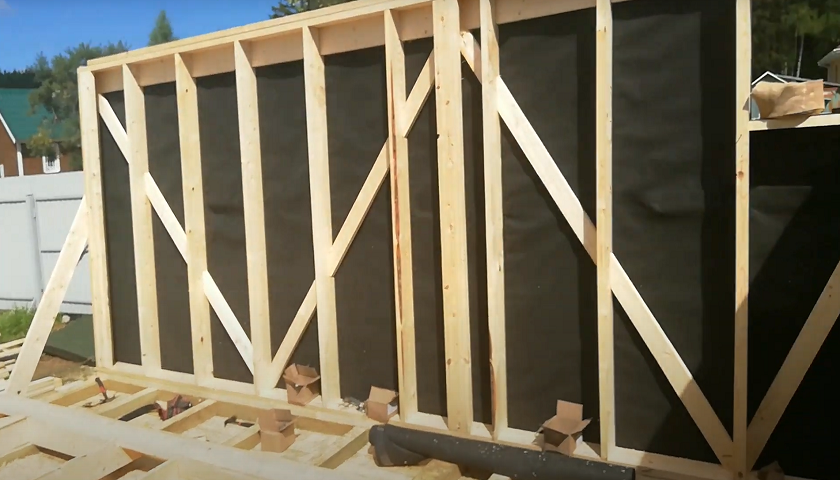

Сборка стен

Готовят по размеру однотипные стойки и прогоны. Нижний пояс устраивают по слою гидроизоляции на поверхности фундамента. Для этого кладут три слоя рубероида, клеят на смоле или готовой мастике. Опоры монтируют отдельно каждую или стыкуют укрупненные узлы внизу, затем поднимают в монтажное положение.

Строительство крыши

Правила монтажа двускатной кровли

Возводят двускатную или односкатную кровлю. Во втором варианте с одной стороны монтируют более высокие опоры, на которые крепят наклонные балки. Для двух скатов изготавливают фермы, а стойки делают одинаковой высоты. Вариант плоской крыши также делают с малым наклоном (10 – 15°).

Конструктивные элементы пропитывают антисептиком перед установкой. Стыкуют кровельные детали болтовым соединением, используют скобы, стальные и деревянные шпильки

Шаг стропильных ног выбирают в соответствии с проектом, принимают во внимание вес покрытия, величину ветровой и снеговой нагрузки

Устройство и отделка пола

Если пол будет деревянный, на этапе устройства нижней обвязки ставят лаги для фиксации досок. Лаги дают дополнительную жесткость и прочность нижней части остова.

Пол в бане делают четырех видов:

  • деревянный протекающего типа;
  • сплошной из досок;
  • бетонный;
  • бетонный с подогревом.

В первом случае вода стекает в грунт под полом или в дренажную подушку. В остальных вариантах делают небольшой уклон, а внизу монтируют воронку для приема воды. Обязательна тщательная гидроизоляция покрытия и утепление.

С чего начать строительство бани

Перед началом сооружения каркасной бани стоит распланировать размещение постройки

Обращают внимание на такие особенности:

Важно определить, где будет стоять баня – отдельно или возле выбранной постройки на участке.
Выбрать место для устройства бани, учитывая расположение инженерных сетей, а также отметить пути прокладки коммуникаций.
Узнать особенности грунта на участке, чтобы выбрать фундамент.
Разработать новый или выбрать уже имеющийся проект бани, учитывая собственные требования.

Совет! Чем более детальным окажется проект бани, тем легче окажется его реализация.

Готовые проекты предлагают многие организации. У них можно заказать и индивидуальный проект. Минимальным является размер 3х4 м. Оптимальное соотношение сторон бани – 5х5 м.

Это интересно: Как сделать бассейн в бане своими руками

Преимущества и слабые стороны каркасных бань

Какими преимуществами обладают бани, построенные по каркасной технологии? Вот основные плюсы:

  • бюджетный вид строительства;
  • строительную технику привлекать не нужно;
  • каркас стоит на облегченном фундаменте;
  • быстрый нагрев помещения из-за низкой теплопроводности;
  • красивый внешний вид благодаря внутристенной организации коммуникаций;
  • баня сразу готова к эксплуатации, поскольку усадка отсутствует;
  • материалы экологически безопасны;
  • обучиться самостоятельному возведению достаточно просто даже по видео в сети;
  • стройка проходит в любой момент, независимо от погоды, потому что мокрые циклы возведения отсутствуют;
  • готовые каркасные бани можно отделать снаружи на любой вкус.

А есть ли минусы у бани на каркасной основе?

Поговаривают, что стены бань-каркасников склонны к образованию грибка. Действительно, помещение быстро нагревается и быстро остывает, поэтому такая проблема актуальна. Мы советуем найти правильный подход к теплоизоляции и ни в коем случае не экономить на качестве утеплителя. Эконом-вариант в виде пенопласта не стоит даже рассматривать, так как он быстро воспламеняется.

Зато минеральная вата в плитах или рулонах подойдет намного лучше. Этот материал пропускает пар, не горит, позволяет стенам “дышать”. Чтобы перекрыть все стыки и добиться наилучшего результата, проекты каркасных бань должны включать двухслойное утепление: первый пятисантиметровый слой в плитах + дополнительный из рулонного материала такой же толщины.

Еще стоит упомянуть о негативных отзывах владельцев бань-каркасников, связанных с усадкой. Уже через два года у некоторых хозяев конструкция усаживается до 10 см, деформируется отделка внутри и снаружи. Скорее всего, это результат неправильного подбора древесины для каркаса. Рекомендуем останавливать свой выбор на пиломатериалах после камерной сушки.

По итогам вышесказанного, недостатки технологии в проектах каркасных бань таковы:

  • утепление стен надо тщательно продумывать, на хорошие материалы придется потратиться;
  • антисептик и антипирен для обработки дерева — еще две обязательные статьи расходов;
  • древесину следует покупать особую, более дорогую.

Тем не менее, каждый относительный минус можно нивелировать с помощью грамотного проекта. Об этом мы и расскажем далее.

Основные плюсы каркасной технологии

Преимущества каркасных строений:

  • конструкция простая и возможно проектирование, строительство своими руками;
  • здание не дает усадки и к отделочным работам, установке оборудования приступают сразу после основного строительства;
  • стройка проходит быстро, без ограничений по времени года;
  • легкость конструкции дает возможность устанавливать любой тип фундамента;
  • материалы для обшивки подходят любые. Все зависит от материальных возможностей;
  • экологичность постройки;
  • экономическая выгода в сравнении с каменными, кирпичными зданиями.

Для выполнения работ не требуется привлечения тяжелой техники и целой бригады работников. Подойдут простые строительные инструменты и максимум один помощник.

Сборка каркаса

Каркасная баня своими руками строится поэтапно. Изначально производится сборка цокольной обвязки из бруса, обработанного антисептиком. Брус выкладывают на фундамент и соединяют его гвоздями, тщательно проверяя горизонтальность обвязки с помощью строительного уровня. Получившуюся цокольную обвязку покрывают досками пола, прибивая их к брусу.

На следующем этапе производят сборку каркаса для одной из будущих стен. Для обвязок и угловых стоек используется брус большего сечения, а толщина стоек промежуточных должна соответствовать толщине утеплителя.

Каждая стена будущей бани собирается отдельной рамой из заготовленного бруса разного сечения. Делать это лучше в непосредственной близости от стройплощадки, т.к. вес каркаса одной стены может превышать пару сотен килограммов, поэтому транспортировать его будет достаточно проблематично.


Каркас — это скелет бани
Схема устройства каркаса

Стойки располагают на расстоянии, соответствующем ширине утеплителя (оптимальный вариант – 60 см). Под окнами и над дверными проемами прикрепляют дополнительные перемычки. Кроме этого, дополнительные стоечные элементы монтируют в местах соединения оконных рам с другими перемычками или стенами. Соединение всех деревянных элементов осуществляется с помощью гвоздей или специальных скоб. В процессе сбора конструкции обязательно контролируйте правильность ее геометрии.

На одну из сторон цокольной обвязки помещают готовый каркас стены. Проверяя вертикальность установки рамы, ее закрепляют с помощью временных подкосов. Далее осуществляется сборка и установка каркаса прилегающей стены по аналогичному принципу.

Столбчатый фундамент – строим основу

Так как каркасная баня имеет небольшой вес, для нее в большинстве случаев вполне достаточно столбчатого мелкозаглубленного фундамента, при условии, что грунт устойчивый. На неустойчивых грунтах лучше выполнить свайно-винтовой фундамент. Если вы планируете выполнить под баней погреб или обустроить другие помещения, то понадобится ленточный фундамент. В остальных случаях лучше от него отказаться, так как строительство такого основания очень затратное и трудоемкое.

Вне зависимости от того, какой фундамент вы собрались строить, предварительно подготовьте площадку – прежде всего ее нужно правильно очертить. Обязательно убедитесь, что диагонали площадки имеют одинаковую длину. Затем избавьтесь от растительного слоя. Чтобы в дальнейшем под баней не прорастали растения, обработайте почву фунгицидами.

Теперь можно приступать к строительству самого фундамента. Если основание будет столбчатым, вам понадобятся такие материалы:

  • песок;
  • щебень;
  • цементный раствор;
  • бетонные фундаментные блоки (можно заменить кирпичом);
  • битумная мастика;
  • рубероид;
  • брус 150х150 мм.

После подготовки материалов разметьте участок под столбики, которые должны располагаться с шагом 1,5–2 м. Затем выкопайте ямы на глубину около 40 см. Дно ям засыпьте щебнем и песком толщиной по 10 см. Каждый слой тщательно утрамбуйте. Поверхность насыпи выровняйте в горизонтальной плоскости.

Столбчатый фундамент бани

В ямы уложите два бетонных блока, затем нанесите раствор и сверху уложите еще два блока с перевязкой. В процессе укладки блоков следите, чтобы столбы были установлены строго вертикально. Затем сверху обработайте блоки битумной мастикой и положите пару слоев рубероида.

После этого нужно выполнить ростверк, т.е. уложить по периметру фундамента брус и скрепить его между собой. В процессе укладки следите, чтобы углы ростверка равнялись 90 градусам. Угловое соединение бруса ростверка желательно выполнить «в лапу» или хотя бы «в полдерева». Затем нужно уложить на столбики балки перекрытия и врезать их в ростверк.

Свайно-винтовой фундамент выполняется еще проще – в грунт вкручиваются сваи по принципу обычного бура. Уровень их заглубления должен составлять не менее двух метров. В процессе заглубления нужно следить, чтобы сваи располагались вертикально.

Затем верх свай обрезается так, чтобы края находились на одном горизонтальном уровне. После этого к сваям приваривается ростверк, который выполняется обычно из двутавровых балок. Эти же балки используются и для перекрытия.

На металлических балках нужно закрепить брус 150х150 мм при помощи болтов. Он будет служить обвязкой для стоек каркаса.

Какой фундамент выбрать для возведения бани по каркасной технологии

Каркасные сооружения в своей основе представлены в виде легких конструкций, состоящих из небольших стоек (максимальная длина 3 метра), внутренней и наружной обшивки в виде панелей или досок, а также расположенным в стенах утеплителе.

В результате, любая одноэтажная каркасная баня будет иметь небольшой собственный вес, который может выдержать любой из типов фундамента. В данном случае, выбор бетонного основания зависит только от уровня залегания грунтовой воды и характеристик почвы.

Варианты деревянного фундамента для легкой каркасной бани

Применение деревянного брусового бетонного основания возможно только для мини-бань, площадь которых не превышает 12 кв.м. Самое главное здесь правильно рассчитать диаметр бруса и своими руками качественно провести нивелировку поверхности.

Для возведения простого деревянного фундамента нужно лишь на одном уровне выставить несколько брусьев, которые будут закреплены кольями с боков. Данное основание хорошо зарекомендовало себя при строительстве небольших каркасных сооружений, особенно в условиях глиняного грунта. Несмотря на сезонную подвижность почвы, основание не уйдет из под бани и прослужит долгие годы.

Вариант столбчатого фундамента

Столбчатый фундамент под баню

Столбчатое бетонное основание выставляется в случае наличия на участке высокого уровня грунтовых вод. Кроме того, он будет уверенно держать баню даже в случае неравномерного распределения и неоднородного состава почвы. Для возведения такого фундамента своими руками вам не нужно нанимать дополнительно технику или строительную бригаду.

Весь комплект необходимых материалов сводится к аренде хорошего бура, покупке нескольких асбестовых или пластиковых труб и 8-10 мешков цемента вместе с 10 мешками песка. Укладка столбчатого основания разбивается по этапам:

  • Нужно выровнять грунт под участком.
  • Необходимо разметить место, где будут располагаться будущие столбы.
  • Пробуриваете отверстия диаметром 10-15 см и выполняете внизу каждой ямы гидроизоляцию из рубероида.
  • Замешиваете бетон своими руками и аккуратно заливаете его в яму, в которой предварительно должна быть установлена пластиковая труба.
  • На высоте 20-30 см от грунта нужно закрепить трубу и дождаться застывания бетонной смеси. Не забудьте армировать столбы.
  • Устраиваете небольшой ростверк с помощью деревянного бруса. Он будет напрямую соединять все бетонные столбы, и служить основанием для устройства пола.

Устройство свайно-винтового фундамента для каркасной бани

Данный тип основания применяют только в сложных грунтах, где грунтовые воды расположены близко и среднее значение глубины промерзания почвы не достигает 0,5 метра. Металлические сваи в свою очередь позволяют добраться до несущего слоя и прочно встать на грунт. Посмотрите видео, как устроить свайный фундамент для бани своими руками.

Для строительства свайно-винтового основания своими руками вам потребуется команда до 5 человек. Работа состоит в следующем:

  1. На предварительно очищенной территории размечаются места будущего расположения свай.
  2. С помощью бура выкапываются отверстия диаметром до 40 см под длину сваи, которая рассчитывается после разведки и получения полной информации о грунте.
  3. Вертикально вкручиваются металлические сваи в землю.
  4. Конструкция фундамента закрепляется сварным ростверком и закрепляется обвязкой.

Возведение ленточного фундамента для каркасной бани

Вариант ленточного основания предполагается только при наличии надежной почвы (супеси, песка и т.д.). Кроме того, ленте не страшны пучинистые грунты и она выходит намного экономичнее с точки зрения затрат, в сравнении с предыдущими вариантами. Посмотрите видео, как обустроить ленточный фундамент под баню своими руками.

Для возведения ленты своими руками действуйте по плану:

  • На выбранном заранее участке строительства каркасной бани по контуру будущей постройки выкапывается 40 см траншея, глубина которой не больше 0,5 м.
  • Далее в траншею засыпается очищенный от примесей песок, который тщательно и послойно утрамбовывается.
  • Над траншеей выставляется опалубка, которая снизу заармирована сварными трубами из металла, а по ширине закреплена прутками.
  • После армирования всей ленты остается только залить бетон в один проход.
  • Поверх сформированной конструкции фундамента укладываете полосу рубероида – это защитит от влаги каркасные стены будущего сооружения.

В итоге, вне зависимости от того, какое основание вы подберете для строительства каркасной бани, главное, чтобы оно создавало максимально надежную и прочную опору и не проседало в любое время года и на любом грунте.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
