Каркас теплицы из профильной трубы + чертежи

Что прочнее: профиль или труба

У профильной трубы нагрузка распределяется равномерно по четырем граням. Это обеспечивает ей большую стойкость к кручению, растяжению, поперечным нагрузкам.

Какой из видов профилей выбрать

  • Стандартный.

Самый простой профиль, который имеет какое-то сечение, отличное от круглого. Это достаточно прочный и недорогой вариант, который позволяет легко и быстро крепить к нему листы укрывного материала.

Круглый.

Похожий на предыдущий вариант. Отличается от только тем, что будет иметь конкретный диаметр.

Для гипсокартона.

Это наиболее дешёвый материал, которые имеет важную особенность — его можно гнуть. Достигается это путем нарезания бортов профиля.

Именно его лучше всего использовать для низких парников.

Вердикт простой: хотите большую и прочную теплицу — выбирайте прямоугольный профиль. Если нужен маленький парник, то

Еще один вариант самодельной теплицы из профильных труб

В основании теплицы с каркасом из труб устанавливают короб из досок. Короб должен иметь идеально ровные прямые углы. Для этого нужно измерить диагонали основания. Этот вариант предполагает использование кусков арматуры, которые в дальнейшем можно будет убрать. Определившись с расстоянием между дугами (0.7-1 м), вбивают куски арматуры вдоль основания теплицы таким образом, чтобы выпуски прутков над землей были не менее 30 сантиметров. Затем трубы нарезают на нужные элементы и надевают на арматурыные выпуски. Концы труб прикрепляют к основанию шурупами. По торцам устанавливают деревянные рамы с отверстиями под форточки и дверные проходы. Поверх дуг пропускают пряму трубу и скрепляют ее с дугами.

Использование профильной трубы для строительства

Профильная труба – это труба, которая имеет квадратное или прямоугольное сечение. Производители предлагают холоднокатаные и горячекатаные трубы, цельные и со сварным швом. К профилю для изготовления каркаса теплицы не предъявляют повышенных требований, поэтому можно приобретать те трубы, которые дешевле.

Поскольку теплица не предполагает больших механических нагрузок, а проект должен разумно сочетать качественные характеристики и стоимость всего проекта, то для каркаса следует выбирать небольшой профиль.

Для сооружения каркаса теплицы оптимальным будет профиль со сторонами сечения 2*2 см и 2*4 см. Прямоугольные трубы используют на несущих конструкциях, квадратные – для строительства поперечных перемычек и косых упоров (если проектом они предусмотрены).

Производители предлагают трубы стандартной длины в 3, 6 и 12 м погонных. При составлении проекта следует учитывать данное обстоятельство и рассчитывать использовать профиль без обрезков.

Поскольку главной угрозой металлу, который не защищен от разрушающего действия атмосферной влаги, является ржавчина, то для строительства теплицы идеальным выбором будет профильная труба с антикоррозийной оцинковкой или специальным напылением. Здесь дополнительная защита потребуется только на местах стыков.

Виды конструкций теплиц из профильной трубы

Профиль позволяет создать каркас теплицы любой существующей формы. Однако из-за сложности изгиба чаще всего практикуют возведение конструкций с ровными плоскостями. Популярными считаются теплицы в виде домика или пристройки к зданию. Если создание дуг не является для хозяина трудностью, то можно возвести арочный парник.

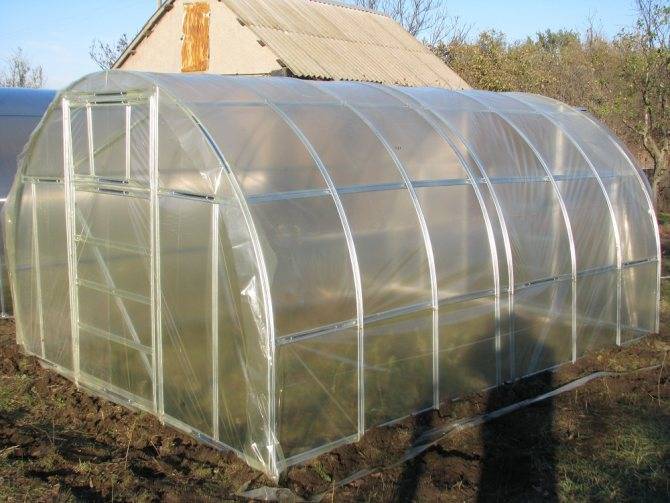

Арочная теплица из профилированной трубы

Преимуществом парника с арочной крышей является хорошая обтекаемость. Осадки не задерживаются на полукруглых скатах, снижается парусность. Теплицы чаще используют для культивации низкорослых культур. Закругленные элементы крыши крадут свободное пространство, не позволяют близко к стенам теплицы высаживать высокорослые растения.

Двускатная теплица из профилированной трубы

Парник в форме домика с двускатной крышей считается лучшим вариантом. Во-первых, профильные заготовки не придется гнуть. Во-вторых, внутри теплицы образуется максимум свободного пространства. Можно выращивать растения любой высоты, ставить стеллажи, создавать яруса, обустраивать вертикальные грядки.

Односкатная теплица из профилированной трубы

В общих чертах конструкция является половинкой домика с двускатной крышей. Теплицу пристраивают к стене здания с южной стороны. Крышу делают с одним скатом. Дополнительным преимуществом является получение тепла от стены отапливаемого здания. Растения часто не нуждаются в организации обогрева. Однако от сырости фасад быстрее пропадает. На стене появляется грибок.

Некоторые расчеты

Понятно, что использование поликарбоната в качестве покрытия теплицы обеспечивает ее функционирование на протяжении определенного количества лет. А какого? Производители недорогих теплиц говорят о сроке в 10 и более лет. При этом производители используемого на них поликарбоната отводят своему материалу срок службы в 6 – 8 лет. Кто-то не совсем прав.

А вот самая захудалая пленка при плотности в 100 – 120 мкм – достаточной для использования на теплице в течение одного сезона – в пересчете будет стоить рубля на 3 дороже качественного поликарбоната. А хорошая 200 мкм пленка обойдется уже в 2 с половиной раза дороже.

Поэтому, раз уж вы дочитали эту статью – думайте и считайте со знанием дела.

Определяемся с материалом

Так как каркас теплицы решено собирать из профильной трубы, то в первую очередь надо понимать, что сооружение должно быть прочным. Поэтому в качестве основных несущих элементов используют профиль сечением 40х20 или 40х40 мм с толщиною стенки 2 мм. Крепежные элементы – продольные профили, основная работа которых удерживать несущие конструкции в одном положении, можно изготавливать из профильной трубы меньшего сечения или такого же, с толщиною стенки 1,0-1,5 мм.

Варьируя параметрами трубы, можно неплохо сэкономить, особенно, если конструкция теплицы большая. Но учитывается фактор снеговой нагрузки. Если данный параметр в регионе строительства теплицы значительный, то не стоит экономить на материале.

О длине трубы, равной 6,05 м. Если точно провести расчеты строения, для этого нужны чертежи, набросанные своими руками, то можно снизить объем отходов профильного металла

Особенно это важно, когда сооружается теплица арочной формы. Можно рассчитать конструкцию таким образом, чтобы из одной трубы сделать цельную ферму без подрезов и добавлений. Важный момент, потому что от него зависят размеры теплицы, именно ширина и высота

Здесь соответствие обратно пропорциональное: увеличивается высота – уменьшается ширина, и наоборот

Важный момент, потому что от него зависят размеры теплицы, именно ширина и высота. Здесь соответствие обратно пропорциональное: увеличивается высота – уменьшается ширина, и наоборот.

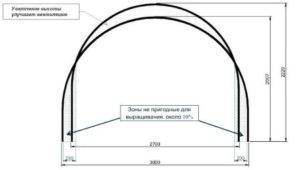

Соответствие ширины и высоты теплицы арочного типа

Следующий момент, касающийся листов поликарбоната, точнее, их длины, равной 6 или 12 м. Арка каркаса – полукруг, соответственно длина должна равняться длине поликарбонатных листов или быть чуть меньше. Увеличивать не стоит, потому что из цельного листа вырезать кусок – значит, испортить лист.

К примеру, теплица высотою 2 м. Длина арки – половина длины окружности, у которой радиус равен 2 м. Рассчитываем длину окружности: L=2πR=2х3,14х2=12,56 м. Делим полученный размер пополам, получаем – 6,28 м. Одного листа длиною 6 м не хватит, чтобы закрыть собой проем. Остается зазор, равный 28 см. Его придется закрывать дополнительным куском, что плохо в плане уменьшения отходов, плюс – появляется стык, которого лучше в тепличной конструкции избегать.

Поэтому ведем расчеты дальше, к примеру, высота – 1,9 м. Проводим те же выкладки: 1,9х3,14=5,966 м, почти 6 м с небольшим подрезом и минимумом отходов. Ширина такой теплицы – 3,8 м, поместиться 4 полноценные грядки.

Касаемо длины теплицы, то здесь ограничений нет. Все зависит от участка под постройку. Количество ферм, именно данный показатель определяет длину, выбирается из расчета 1 м между арками. Размер определяется шириною поликарбонатного листа, равного 2,1 м. Под него надо установить три фермы: две по краям, одну посередине. Соседние листы должны стыковаться внахлест на арке из профильной трубы. Размер нахлеста – по 5-10 см с каждого листа. То есть, ширина листа – 1 м между арками (между тремя – 2 м), плюс нахлест.

Оптимальное расстояние между фермами – 1 м

Обязательно посмотрите видео:

О крыше

Ровная крыша монтируется как одна из сторон теплицы:

  • привариваются основные балки профиля 20 х 40 мм через каждые 1000 мм (это может быть продолжение линии вертикальной стойки);
  • крепятся поперечины из метровых обрезков или полос металла;
  • фиксируется поликарбонат на термошайбы.

В случае треугольной крыши варится два одинаковых равнобедренных треугольника, по верхним углам которых прокладывается соединительная балка. Ребра жесткости привариваются к верхнему периметру коробки и этой балке.

Для арочной крыши необходимо изготовить приспособление для гиба профиля. Конструкция состоит из двух роликов, соединенных цепной передачей, и приводящейся в движение воротком. Сверху имеется третий ролик, прижимающий профиль благодаря кручению винта. Процесс происходит следующим образом:

  1. Труба загоняется концом в приспособление.
  2. Винтом производится вдавливание прижимного ролика на несколько оборотов. Поскольку расстояние между нижними роликами около 500 мм, сильно прогнуть сразу не получится.
  3. Вращением воротка протягивается труба по всей длине, принимая дугообразную форму.
  4. Чтобы получить арку нужной окружности, эту операцию повторяют несколько раз, периодически подтягивая прижимной ролик.

Для теплицы шириной 3 м, понадобится труба 4,7 м, которая после проката в устройстве примет идеально полукруглую форму. Чтобы арки не разогнулись в последствии, между нижними краями приваривается стяжка. Это обеспечит жесткость и прочность. Между арками тоже накладываются перемычки, как и на стенках.

Процесс строительства теплицы

После того как фундамент полностью застынет, можно приступать к изготовлению теплицы из профильной трубы, опираясь на чертеж.

Сделать каркас из металлических труб голыми руками не получится.

Для этого необходимо иметь специальные приспособления и инструменты: дрель, чтобы проделывать отверстия, болгарку для резки труб и сварочный аппарат для приваривания деталей к основной конструкции.

Как сделать каркас из труб

Чтобы возвести каркас теплицы своими руками из профильной трубы, нужно в первую очередь сделать нижнюю обвязку. Для этого возьмите трубу с сечением 40х20, приложите ее к основанию и отметьте места соединений с фундаментом. Если предполагается крепление на анкерные болты, то в трубах нужно проделать отверстия, а затем прикрутить специальными гайками. Если в бетоне спрятаны закладные элементы, то трубы к ним привариваются.

Проделайте эту операцию со всеми сторонами теплицы и соедините между собой сваркой все части нижней обвязки. Далее следует отрезать и приварить с шагом в один метр вертикальные трубы и основные элементы крыши под углом 30 градусов. После этого производится сварка средней горизонтальной стяжки из профиля сечением 20х20. Далее изготавливается верхняя стяжка, к ней привариваются остальные детали крыши и центральная труба.

Сборка торцевого пролета

Но можно сделать по-другому: трубы не разрезать на куски, а только надрезать в нужных местах болгаркой и аккуратно согнуть. В этом случае целесообразно приобретать трубы длинной 12 метров, которые позволяют полностью изготовить один пролет конструкции. Если выбран этот способ сборки, то каждый пролет собирается отдельно, а потом приваривается к нижней обвязке. После того как будут собраны своими руками все основные элементы каркаса парника из профильной трубы, приваривается средняя и верхняя горизонтальные стяжки.

Последовательность сборки каркаса

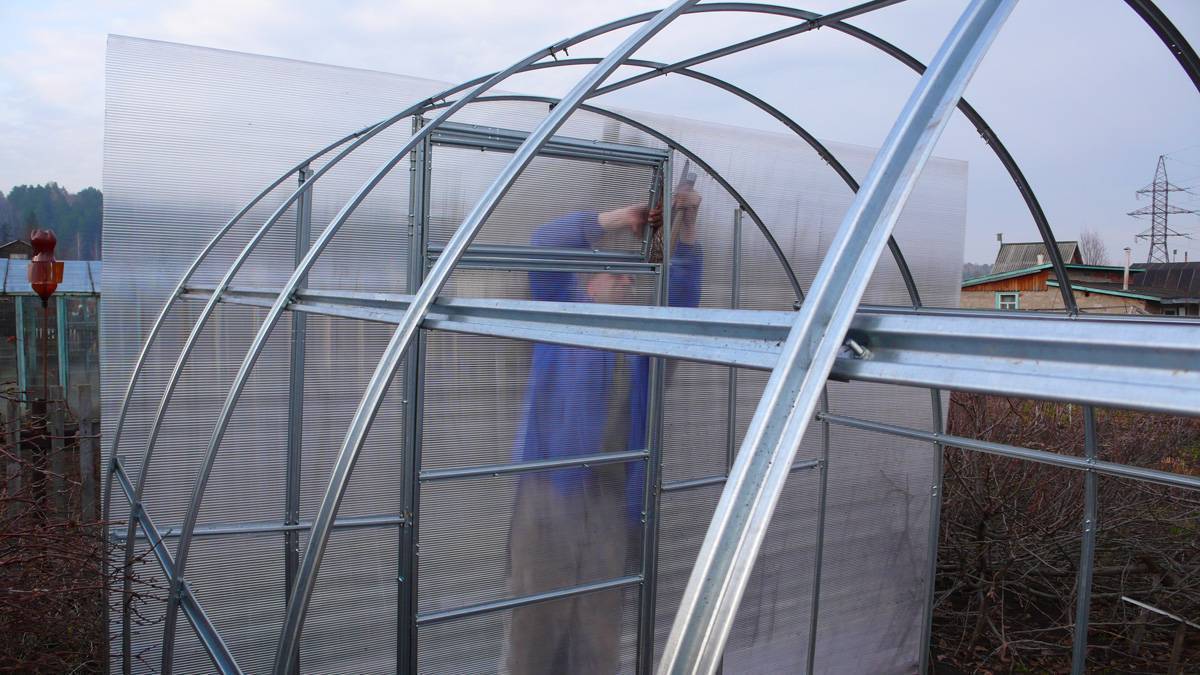

Как накрыть теплицу поликарбонатом

Для крепления листов используются саморезы с термошайбами, которые устанавливаются с шагом 20-30 см. Предварительно в трубах проделываются отверстия диаметром на 2 мм больше, чем у саморезов. Это поможет избежать образования трещин на покрытии при терморасширении.

Правильное крепление поликарбоната к каркасу

Листы с двух сторон покрыты специальной пленкой, но только лицевая сторона, на которую обычно нанесен логотип производителя, обеспечивает защиту от ультрафиолетового излучения. Перед укладкой удалите пленку с внутренней стороны, наружную лучше снимать после монтажа. Поликарбонат имеет сотовую структуру, куда может попадать пыль, мелкие насекомые и жучки, поэтому ее торцы защищают силиконовым герметиком или клеевой лентой, ее также накладывают на места стыков.

Поликарбонат можно крепить при помощи специального соединительного профиля, состоящего из двух направляющих. Одна его сторона крепится к каркасу, затем в него устанавливаются листы и закрываются другой частью профиля. Этот способ получается дороже, чем с использованием саморезов, но он является более надежным и обеспечивает покрытию долгий срок эксплуатации.

Крепление с помощью разъемного профиля

Видео-урок и советы профессионала

Чтобы в деталях посмотреть, как сделать теплицу из профильной трубы своими руками, посмотрите видео, в котором мастер рассказывает о личном опыте строительстве и делится секретами.

Может кому-то покажется, что сделать теплицу из профильной трубы очень сложно. Что же, сегодня существует много вариантов: можно купить готовый парник или пригласить специалистов, которые за день построят любую конструкцию.

Выбор профильной трубы

Ассортимент стальных профилей представлен оцинкованными, крашенными, необработанными изделиями. Считается, что трубы с покрытием прослужат дольше. Однако у сварных конструкций в местах соединения защитный слой выгорает, и металл начинает быстро ржаветь. Поэтому выбирать трубы с покрытием нецелесообразно. Необработанный профиль обойдётся дешевле, а покрасить его можно самому после завершения монтажа каркаса.


Ассортимент стальных профилей представлен оцинкованными, крашенными, необработанными изделиями

Если размеры теплицы не превышают 6×2×2 м достаточно трубы с ребром 25 мм и стенкой 2 мм. При больших габаритах выбирается профиль 40×20×2 или 40×40×2 мм. Для горизонтальных стяжек подойдёт труба 20×20×1-1,5 мм.

Вариации с конфигурацией каркасных теплиц

Существует несколько удачных конфигураций теплиц, не представленных на рынке, а поэтому интересных именно для самостоятельного изготовления.

Каждая из них имеет свои преимущества перед стандартными двускатными или арочными теплицами. Также интересен вариант с односкатной крышей, особенно, если есть возможность разместить ее скатом на юг. Несколько градусов ранней весной в солнечный день такая крыша добавит точно.

Самостоятельная врезка окон в теплице особого труда не составляет, и поэтому мы ей не отводим места в статье.

Все понятно из фото. А вот поликарбонат под окно мы рекомендуем прорезать уже после его закрепления на каркасе теплицы и оконной створке – так не промахнетесь.

Каркас для теплицы из профильной трубы своими руками чертежи. Изготовление двухскатной теплицы по чертежу

Этот вариант теплицы немного посложнее, да и профильной трубы уйдёт побольше. Такая конструкция позволяет выращивать более высокие растения.

Кстати, для стен и крыши теплицы, лучше покупать профиль 40х20, а для перемычек можно использовать 20х20.

1. Первое с чего нужно начинать её делать, это с примерного чертежа.

2. Далее определяемся с местом, где будем делать теплицу. Выравниваем площадку и изготавливаем боковые стены, их должно быть 2 шт.

Перед тем, как приваривать стойки к 6 м. профилю, не забудьте измерить диагональ.

3. Таким же образом делаем торцевые стены, которые с дверями и окнами. При этом зазор между стойками и дверями должен быть 1 см.

 4. Устанавливаем конструкцию на выравненные (нивелиром) кирпичи и свариваем все стены между собой.

5. Далее установить основания теплицы с помощью уголков и арматуры, как написано выше (в первой главе) или же залить ленточный фундамент. Это уже на ваше усмотрение.

6. Варим крышу. По желанию в ней тоже можно сварить пару окон, для лучшего проветривания.

Кстати, перемычки лучше делать через 50 см., чтобы карбонат дольше простоял и не лопнул под воздействием снежных осадков.

7. И постепенно устанавливаем её на стены парника.

8. Зашиваем нашу конструкцию поликарбонатом. Только не забудьте зачистить и покрасить трубы теплицы. Все торцы проходим клейкой лентой, для герметизации.

Как видите сложности в изготовлении никакой нет. Она получается дороже торговой, но зато надёжней.

Обустройство фундамента

У некоторых читателей могут возникнуть сомнения, а нужен ли фундамент для теплицы вообще. С одной стороны, это не тяжелое здание, и под собственным весом парник вряд ли просядет. Но для теплицы без фундамента всегда существует риск того, что ее унесет ветром. Кроме того, заложенная под парник база защищает растения от сквозняков, промерзания, грызунов, насекомых и прочих вредителей.

Перед началом постройки фундамента нужно выбрать место, где будет стоять будущая теплица. В идеале это должен быть ровный участок с минимальным уклоном, богатой почвой, отсутствием затененности от строений и каким-нибудь прикрытием от северных ветров в виде забора или живой изгороди.


Выбор правильного места для установки теплицы

Самым простым и доступным типом фундамента является конструкция из бруса. Обустройство каких-нибудь иных видов возможно, но избыточно. Для вашего удобства ниже приведена пошаговая инструкция.

Шаг 1. Расчистите участок под теплицу от мусора, камней и высокой растительности.

Шаг 2. Произведите разметку. Для этого можно использовать колышки или куски арматуры и натянутую между ними нитку.


Разметка места под теплицу

Шаг 3. Определите состояние грунта. Если он достаточно твердый, то фундамент из бруса можно не углублять. В противном случае появляется необходимость в обустройстве траншеи.


Если грунт твердый, то фундамент из бруса можно не углублять

Шаг 4. Если грунт мягкий, то по периметру теплицы выкопайте траншею шириной под брус и глубиной на один штык лопаты.


Траншея для фундамента

Шаг 5. Утрамбуйте дно траншеи, засыпьте туда слой песка или гравия. Толщина слоя должна составлять 25-30% от глубины канавы.

Шаг 6. Отмерьте и отрежьте брус по длине и ширине теплицы.


Брус из лиственницы

Цены на брус из лиственницы

брус из лиственницы

Шаг 7. Обработайте древесину антисептиком. В качестве альтернативы можете использовать медный купорос, битум или отработанное машинное масло.


Брус, обработанный битумом и соединенный «в полдерева»

Шаг 8. Соберите брус в прямоугольную коробку. Соединять можно с помощью нагелей или длинных саморезов «в полдерева» либо при помощи оцинкованных металлических уголков.


Крепление брусьев на уголки

Шаг 9. Перенесите коробку из бруса в траншею, уложите там и выровняйте по горизонтали. Для этого можно использовать подсыпание песка, земли или тонкие дощечки.

Шаг 10. Просверлите в углах коробки из бруса сквозные отверстия и вставьте туда арматурные штыри длиной 1 м. Вбейте их в грунт. Это необходимо для надежного крепления фундамента теплицы – так ее не унесет ветром.

В некоторых случаях вбивать штыри в саму древесину не надо – вкопанная по внутренним углам арматура также может защитить теплицу от опрокидывания ветром

Шаг 11. Засыпьте щели между траншеей и фундаментом песком, гравием или землей.

Шаг 12. Для дополнительной защиты бруса фундамент можно накрыть сверху слоем рубероида или иной другой рулонной гидроизоляцией.

Почему выгодно возводить парники из профильных труб, а не из деревянных брусков?

Каркас является основной несущей частью парника, поэтому он должен сохранять форму и выдерживать нагрузки атмосферных осадков. Поэтому материал должен быть одновременно простым в обработке при изготовлении деталей, жёстким, прочным и долговечным. Существует два основных материала каркаса:

Деревянный брус. Поддаётся обработке любым подходящим режущим инструментом, позволяет сооружать конструкции при минимальных финансовых затратах и способен создать уникальный микроклимат внутри парника. Однако он подвержен гниению или рассыханию с потерей прочностных свойств, воздействию вредителей и насекомых. Это существенно сокращает срок его службы в среднем до 5-7 лет. Чтобы создать арочную конструкцию, потребуется значительный опыт деревообработки.

Брус для возведения каркаса

Профильные трубы для изготовления скатной или арочной конструкции

При сравнении конструкций из дерева и металла является очевидным тот факт, что для обеспечения одинаковой прочности и несущей способности каркаса потребуются металлические рейки с более компактными размерами. В данном случае это позволит получить больше солнечного света на единицу площади и обеспечить более выгодные условия для теплолюбивых культур. Помимо этого древесина будет нуждаться в периодической антигрибковой обработке.

Древесина применяется для создания глухих стен или поддона, например, в передвижных объектах. Кроме того, она обладает невысокой теплопроводностью и поэтому позволит сохранить тепло в объёме конструкции.

Это интересно: Беседки с мангалом, барбекю и печкой, строительство павильона

Выбор формы конструкции

Перед началом создания проекта следует определиться с внешним видом теплицы.

Существует немало различных форм, но чаще выбирают следующие варианты:

  1. Теплицы с двускатной крышей позволяют использовать всю площадь. За счёт изменения угла наклона кровли легко решается вопрос уборки снега. Однако из-за сложности конструкции увеличивается расход материалов.
  2. Арочная теплица — самый популярный вариант. Не боится сильного ветра, легко и быстро собирается. Но нужно регулярно счищать с неё снег, а для сгибания профильных труб потребуется специальный инструмент.
  3. А-образные конструкции похожи на снятую двускатную крышу. Собирается на раз — два, а о проблемах со снегом можно забыть. Но в такой теплице неудобно работать, да и часть земли у стенок использовать не получится.
  4. У односкатных теплиц крыша сделана с наклоном в одну сторону. Обычно пристраиваются к дому и используются для выращивания рассады. Достоинства и недостатки те же что и у двускатного варианта.

Помимо перечисленных форм любители экзотики строят шатровые, купольные и прочие диковинки. Скорость созревания урожая и его качество в этих хоромах не увеличиваются, а сложность монтажа и расходы на материалы возрастают.

Нужно ли делать фундамент?

Для лёгкой переносной сезонной теплицы будет достаточно устойчивого основания из деревянного бруса. Для более капитальной, предназначенной для холодного времени года или просто большой – понадобится фундамент. Закладку ленточного фундамента для теплицы из профильной трубы рекомендуется производить с соблюдением нескольких обязательных этапов.

В траншею глубиной 40 см и шириной в 20 см нужно уложить гравийную подушку толщиной около 5 см и разровнять её. Над поверхностью земли устанавливается опалубка для цокольной части. На гравийную подушку вертикально установить отрезки более толстой профильной трубы, которые впоследствии будут находиться над верхней частью фундамента. К ним будет крепиться основание каркаса

Важно, чтобы эти колышки не касались почвы – это предотвратит скорое разрушение от коррозии. Устанавливать нужно примерно на расстоянии метра один от другого, а в углах – по паре. Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой

Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре

Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой. Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре.

Особенности сборки каркаса х2

Каркас из профильной трубы можно собрать при помощи крепежа и сварки. Сварное соединение более прочное, не расшатывается. Крепёж позволяет демонтировать теплицу на зиму или по иной причине. Для основания, передней и задней стенки, каркаса основания инженеры рекомендуют брать более толстую трубу. Для промежуточных опор и дополнительных рёбер жёсткости – более лёгкую.

  1. Собирать нужно начинать с задней торцевой стенки.
  2. Затем собрать переднюю торцевую стену.

Важно!

Обязательно следует измерить длину диагоналей в получившихся рамках. Диагонали должны быть строго равны. Это единственный надёжный метод проконтролировать прямоугольность конструкции.

  1. Установить переднюю и заднюю стенки, тщательно выровняв их вертикально при помощи отвеса.
  2. Затем установить вертикальные рёбра жёсткости вдоль боковых сторон. Их следует крепить с шагом 1 м к основанию и арматуре фундамента.
  3. Закрепить верхнюю часть каркаса – параллельно основанию, соединив вертикальные опоры.
  4. После скрепить коньком верхушку крыши.
  5. Крышу рекомендуется усилить дополнительными направляющими, для более надёжного сопротивления покрытия нагрузкам.

Как согнуть трубу?

Если теплица не очень большая и при её проектировании были учтены размеры стандартных отрезков трубы, то вертикальные опоры для крыши и стен можно сделать не отрезая трубу – из целых кусков. Чтобы согнуть трубу на нужный угол в месте примыкания крыши к стене, нужно отмерить и на этой высоте сделать надрез болгаркой. Надрезанную трубу легко согнуть на нужный угол, приложив небольшое усилие. Сгиб следует закрепить сваркой.

Оцинкованный профиль для теплицыПрочность теплицы из поликарбоната, ее устойчивость и долговечность во многом определяются типом каркаса….

Сварочные работы

Сварной каркас прочнее собранного при помощи крепежа

Особенно важно хорошее соединение частей каркаса для теплицы, которая подразумевает круглогодичное использование. Для изготовления каркаса из профильной трубы достаточно минимальных навыков работы со сварочным оборудованием. Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов

Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин

Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов. Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин.

После выполнения монтажных работ – закрепления основания к арматуре, установки передней и задней торцевых стен, боковых рёбер жёсткости и окончательного скрепления каркаса горизонтальными направляющими, следует произвести антикоррозионную обработку. Для этого нужно металлической щёткой очистить сварочные швы от окалины и покрыть весь каркас антикоррозионной грунтовкой. После можно покрасить в любой понравившийся цвет.

Важно!

Тщательно зачищать сварочные швы и торцы отрезанных труб нужно ещё и для того, чтобы не повредить покрытие острыми металлическими заусенцами.

Двери и форточки

Для эффективной вентиляции теплицы размером 3×6 м необходимо установить 3 — 4 форточки 40×120 см. Схема их расположения должна предусматриваться на стадии проектирования, чтобы не подстраиваться под пролёты готового каркаса. Форточки лучше устанавливать в верхней части теплицы на боковых стенках.

Подготовка начинается с вырезания из обшивки прямоугольного куска поликарбоната. Желательно попасть в проём между элементами каркаса, но достаточно и близко расположенной горизонтальной поперечины. По размерам листа изготавливается каркас для форточки из уголка или профиля. Поликарбонат крепится саморезами, ими же к верхним углам прикручиваются шарниры. Снизу приваривается кусок цепи, которым форточка будет фиксироваться в открытом состоянии.


Для эффективной вентиляции теплицы размером 3×6 м необходимо установить 3 — 4 форточки 40×120 см

После удаления напильником заусениц края поликарбоната оклеиваются скотчем. Затем нужно вставить форточку на место и убедиться, что ничего не мешает её движению. После проверки свободные части шарниров крепятся к поперечине.

Сборка двери производится по такой же технологии, но рама усиливается одной или двумя поперечинами. Вставляется в подготовленную при сварке каркаса лудку. Если планируется пользоваться садовой тележкой, ширина делается в 1 м, если нет — достаточно 0,6 м.

Теплица из профиля для гипсокартона

Вскоре после появления профилей для ГКЛ, появились и умельцы, которые добавили ряд возможностей в эксплуатации такого крепления и смекнули, что кроме гипсокартона, крепить-то можно и другие элементы. Что же нам понадобится, вот небольшой список основных элементов:Вторым этапом является подготовка профилей. Для этого вам понадобятся просто ножницы по металлу (поскольку профили очень легко режутся). Разрез проводится следующим образом:На сегодняшний день ГКЛ используется повсеместно, из него можно сделать все, что угодно: потолки, стены, арки и многое другое. Но суть в том, что для него требуется довольно прочное крепление, которое в первую очередь не будет нагружать собой основание, к которому оно крепится.

Таким креплением отлично послужат профиля. Можно использовать и профили других размеров, в зависимости от того, какого размера строиться теплица

Главное, обращайте внимание на качество материалов, иногда профили делают не очень качественными и тонкими. Для того, чтобы проверить сожмите профиль в руке, при выполнении в хорошем качестве согнуть ребра будет трудно, и после они вернуться в исходное состояние, при плохом качестве они останутся в согнутом положении. При такой конструкции полностью исключается наличие щелей, будут присутствовать только небольшие в районе дверей и окон

При такой конструкции полностью исключается наличие щелей, будут присутствовать только небольшие в районе дверей и окон.

Но данная проблема также легко решается, путем прибивания брусков по периметру рамы конструкции. По поводу использования крепежных материалов, рекомендуется использовать стандартные саморезы с пресс-шайбой. Также не используйте саморезы “клопы”, они имеют большую шляпку, что впоследствии будет сильно мешать.

Обшивка теплицы

Последний этап постройки теплицы из металлического профиля – это обшивка. Чаще всего применяются листы сотового поликарбоната толщиной 4 мм. Приведем пошаговую инструкцию для работы с ними.

Шаг 1. Распакуйте листы и определите, с какой стороны расположено стабилизирующее покрытие.

Шаг 2. Разрежьте один из листов на две части.


Резка поликарбоната

Шаг 3. Снимите защитную пленку и проклейте торцы перфорированной лентой в нижней части и герметизирующей – в верхней.

Снятие пленки с лицевой стороны


Перфорированная лента для поликарбоната

Шаг 4. Приложите одну из половинок разрезанного листа к фронтону стороной со стабилизирующим покрытием наружу.

Шаг 5. Закрепите поликарбонат на фронтоне с помощью кровельных саморезов или пластиковых термошайб. В последнем варианте вам необходимо заранее разметить и просверлить отверстия в материале с учетом термического зазора.


Монтаж поликарбонатной термошайбы

Шаг 6. Обрежьте излишки листов, вырежьте элементы для форточки и двери.

Шаг 7. Повторите предыдущие шаги с противоположным фронтоном.


Торцы теплицы обшиты

Шаг 8. Теперь укладывайте листы на крышу и стенки теплицы, крепления осуществляйте тем же образом – стабилизирующим слоем наружу и с помощью кровельных саморезов. Соседние листы укладывайте внахлест.


Обшивка крыши и стенок теплицы

Помимо поликарбоната, в качестве обшивки можно использовать полиэтиленовую пленку. В таком случае она закрепляется либо планками, которые, в свою очередь, прикручиваются к каркасу саморезами, либо с помощью обручей.


Теплица из оцинкованного профиля под пленку

Если вы уже достаточно опытный строитель и хотите начать выращивать овощи в закрытом грунте – обязательно попробуйте сделать теплицу своими руками из металлического профиля. Это не только сэкономит ваши деньги, но также станет интересным и полезным опытом.

Установка дуг

Для монтажа разборной теплицы, в том числе створок, лучше использовать болты. Вне зависимости от типа конструкции – с 2 подвижными створками или одной. Если планируется ставить стационарную теплицу, то для соединения элементов каркаса лучше все-таки применять сварку.

После нарезаются стойки – основания для дуг. Также понадобятся планки для соединения согнутых труб. Стыки фиксируются специальными крабами или сваркой. Готовый каркас устанавливается на основание и фиксируется на фундаменте металлическими пластинами или арматурой.

Полезная информация! Если для соединения элементов каркаса используется сварка, то швы для надежности нужно обработать грунтовкой по металлу.

Место строительства

Растущие в теплице растения должны получать тепло и свет. Правильное расположение парника на участке увеличивает энергоэффективность. Хозяин меньше несет затрат на отопление и искусственное освещение. Устанавливается своими руками теплица сборно-разборная из профильной трубы на участке, максимально соответствующем основным требованиям:

  • Теплицу располагают на слабо продуваемом ветрами месте. При зимнем использовании уменьшатся потери тепла.
  • Корпус теплицы максимально должен в течение светового дня освещаться солнцем. Воздух будет прогреваться естественным путем, снизятся расходы на отопление. Солнечный свет полезен многим растениям. Для тенелюбивых культур делают затенение поликарбонатом.
  • Для устойчивости теплицы выбирают ровный участок. Лучшим местом считается равнина или возвышение. В низинах профильные конструкции ставить нежелательно из-за подтопления дождевой и талой водой.
  • Внутрь теплицы понадобится прокладывать водопровод, электричество. Профильную конструкцию устанавливают ближе к расположению коммуникаций.

К стенкам парника со всех сторон обеспечивают свободный подход для обслуживания минимум 1 м.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
