Какие бывают стеклопакеты для пластиковых окон?

Двухкамерные стеклопакеты

Двухкамерными или двойными называются стеклопакеты, которые имеют три стекольных полотна и две камеры, заполненные воздухом или инертным газом. Общая толщина конструкции варьируется от 30 до 40 мм и зависит от толщины используемых стекол и расстояния между ними. Двухкамерный стеклопакет обойдется в более значительную сумму, чем однокамерный, но его цена полностью оправдана более высокими техническими характеристиками.

Достоинства двойного стеклопакета:

• высокий уровень энергосбережения, снижение теплопотерь на 40-50%, что позволяет уменьшить затраты на отопление;
• хорошая звукоизоляция – уменьшение уровня шума может достигать 40 дБ;
• гарантия отсутствия конденсата на окнах при нормальном уровне влажности в помещении.

Недостатки:

• более низкая светопропускная способность – пропускает на 6-8% меньше света, чем однокамерный;
• значительная толщина, не позволяющая устанавливать данный вид изделий на небольшие балконы, лоджии или веранды;
• большая масса, ведущая к более быстрому износу оконной фурнитуры.

Благодаря своим характеристикам сегодня именно двухкамерные изделия наиболее востребованы и устанавливаются в разных видах помещений: в квартирах, офисах, частных домах и дачах. Они отлично подходит для остекления окон, находящихся с подветренной стороны, или выходящим на шумную оживленную улицу.

Какой стеклопакет выбрать – пластиковый, алюминиевый или деревянный?

Стеклопакет – прозрачный элемент окна. Это герметичная конструкция из двух или более стекол, соединенных между собой дистанционными рамками. Герметичность стеклопакету обеспечивают 2 слоя герметика, надежно склеивающих все конструкцию.

Фото: стеклопакету всего около 50 лет, но он успел стать основным строительным материаломПрототип современного стеклопакета был изобретен в США в 1938 году. Между двумя стеклами вставляли свинцовую распорку и спаивали между собой. Изобретение поначалу было неудачным – первые стеклопакеты не выдерживали температурных нагрузок и постоянно лопались.

Пустотелый алюминиевый профиль в качестве дистанционной рамки начали применять в 1950 году. В 1970 в Германии появились стеклопакеты современной конструкции с двумя слоями герметика и рамкой, заполненной осушителем воздуха

Изобретение стеклопакетов стало важной вехой на пути изобретения энергосберегающих окон

Энергосберегающий стеклопакет.

Пример работы энергосберегающего стеклопакета

Чтобы увеличить энергоэффективность окна, полость между стеклами стеклопакета заполняется газообразным веществом – аргоном или криптоном. При этом, чтобы достичь желаемую энергоэффективность целой конструкции, необходимо наделить особыми характеристиками лишь одно из установленных в нее стекол.

В современных энергосберегающих стеклопакетах широкое распространение получили два вида стекол, оказывающих прямое влияние на повышение теплосберегающих свойств конструкции в целом.

1. i-стекла. Их изготовление происходит в следующей последовательности: при помощи вакуумного напыления на стеклянную поверхность наносят пленкообразующий слой, состоящий из специальных компонентов, призванный обеспечить эффективное отражение тепловых волн от поверхности стеклопакета. Для определения тепловых потерь, происходящих через стекла, существует так называемый показатель эмисситента (от англ. Emission – испускание). Данный показатель обозначает способность стекол отражать тепловую энергию обратно в помещение. Для стандартного он равен 0,83, а для энергосберегающего 0,004. Чем меньше значение, тем меньше тепла просачивается сквозь окна на улицу. Таким образом, после несложных расчетов, можно отметить, что энергосберегающие стеклопакеты эффективнее удерживают тепло (до 90%).
2. k-стекла. Для них отличающим фактором является наличие особого твердого напыления, призванного обеспечить защиту от инфракрасных лучей, поступающих через такое стекло.

Выбор стеклопакета.

При выборе стеклопакета, так же как и при выборе стекол для него, следует учитывать несколько факторов. Необходимо помнить, что количество камер в стеклопакете является одной из его главных характеристик.

Прослойка воздуха, находящаяся между двумя соседними стеклами называется камерой. Обычно в изделиях для жилых или офисных помещений их бывает от одной до трех

Здесь важно понимать, что теплоизолирующие свойства напрямую зависят не столько от количества камер, сколько от их толщины. То есть чем толще прослойка воздуха или инертного газа между стеклами в пакете, тем выше его теплосберегающие свойства

Вместе с этим немаловажен вес стеклопакета, который определяется количеством и площадью стекол в нем. Стекло – материал весьма тяжелый, и пренебрежение этим показателем, особенно если окна достаточно большие, приведет со временем к провисанию открывающейся створки и преждевременному выходу из строя оконной фурнитуры.

Немногие знают, но с двухкамерным пакетом можно добиться более высоких показателей звукоизоляции, чем даже с трехкамерным. Для этого стоит лишь изготовить стеклопакет с камерами разной толщины.

Стеклопакет является важным элементом конструкции дома или квартиры. Через окна в помещении происходит основная потеря тепла, они как бы являются «пятнами холода». Поэтому экономить на качестве стекол и самих стеклопакетов категорически не рекомендуется, ведь последующая их замена на более оптимальные может повлечь за собой не только большие расходы, но и возможную необходимость менять все окно целиком.

Классификация по виду стеклопакетов

Виды пластиковых окон, отличающихся по типу стеклопакета, считаются самыми многочисленными. Деление здесь происходит по нескольким признакам: количеству камер, типу закачиваемого между стёкол газа, многофункциональному назначению.

Считаем камеры

Смысл стеклопакета заключается в герметично соединённых, но не соприкасающихся листах стекла, расположенных параллельно, на расстоянии в 1-3 см. (в зависимости от конструктивных особенностей окна) друг от друга.

Однокамерный стеклопакет пластикового окнаИсточник srbu.ru

Однокамерные стеклопакеты – самый простой и недорогой вариант. Устанавливаются преимущественно в нежилых помещениях.

Двухкамерный стеклопакет пластикового окнаИсточник help-idel.ru

Двух камерные – наиболее популярный вариант, используемый в жилом секторе. Отличаются большим коэффициентом тепло- и звукоизоляции соответственно цена на такие модели тоже дороже.

Трёхкамерный стеклопакет пластикового окнаИсточник doreno.ru

Трёх камерные – в Центральной России не используются. Популярны в северных широтах. За счёт увеличения веса стеклопакетов в них устанавливаются более мощная фурнитура, усиленный профиль, что отражается на цене готового изделия.

Полезно! Если определить количество камер в профиле пластикового окна обычному потребителю не представляется возможным, то проверить количество камер в стеклопакете легко. Для этого нужно поднести огонь (спичку, зажигалку) к стеклу и посчитать количество отражений. Полученное число будет обозначать то, сколько стекол установлено в вашем стеклопакете. Исходя из этого легко определить и количество камер.

Ещё одна классификация, отличающая разные модели пластиковых окон, заключается в виде газа, закачиваемого между стеклопакетами. В бюджетные конструкции нагнетается сухой воздух, физические показатели которого практически не отличаются от атмосферного. Более дорогие конфигурации могут иметь внутри камер ксенон, криптон или аргон.

Свойства газов, закачиваемых в камеры между стеклопакетамиИсточник secretbalkona.ru

Шапросы для пластиковых оконИсточник os1.img.com.ua

Классификация по многофункциональному назначению

Принцип действия зеркальных стеклопакетов пластиковых оконИсточник maiso.ru

Зеркальный стеклопакет увеличивает не только защитные свойства помещения (предохраняет от ультрафиолета, чужих взглядов), но и способен значительно изменить внешний облик строения. Покрытие наносится в виде тончайшей металлизированной плёнки или напыляется на этапе изготовления. В качестве абразивов используют серебристое или золотое покрытие, напоминающее церковное сусальное золото.

Цветные стеклопакеты для пластиковых оконИсточник static.tildacdn.com

Цветной стеклопакет преимущественно используется в качестве декорирования фасада. Такие окна устанавливают в помещениях, относящихся к нежилому фонду. Недорогие варианты исполнения предполагают применение плёнки, наклеенной на стекло по принципу автомобильной тонировки. Второй, более затратный метод – ввод красящих соединений уже на этапе изготовления стекла. Стоить он будет гораздо выше, но и прослужит дольше. Гарантии того, что плёнка не выгорит через 5-10 лет эксплуатации, не даст ни один производитель.

Принцип действия шумоизоляционных стеклопакетов пластиковых оконИсточник kislorod-ok.ru

Шумоизоляционный стеклопакет – оптимальный вариант для квартир, окна которых выходят на оживлённые улицы, расположены рядом с магазинами, офисами, другими шумными объектами. В них применяются толстые стёкла, а камеры между ними заполняют специальными газами (аргон, криптон). Последние имеют больший показатель звукопроводимости в сравнении с воздухом, потому такие модели и обладают такими свойствами.

Принцип действия самоочищающегося стеклопакета пластиковых оконИсточник 2okna.net

Самоочищающийся стеклопакет обработан специальным составом, имеющим минимально возможный коэффициент схватываемости с частицами пыли. Вторая особенность вещества – разложение всего, что всё-таки налипает на поверхности. Ещё одной особенностью является отсутствие разводов после попадания воды. Степень прозрачности самоочищающихся стёкол ничем не уступает обычным.

Принцип действия многофункционального стеклопакета для пластиковых оконИсточник jalux.ru

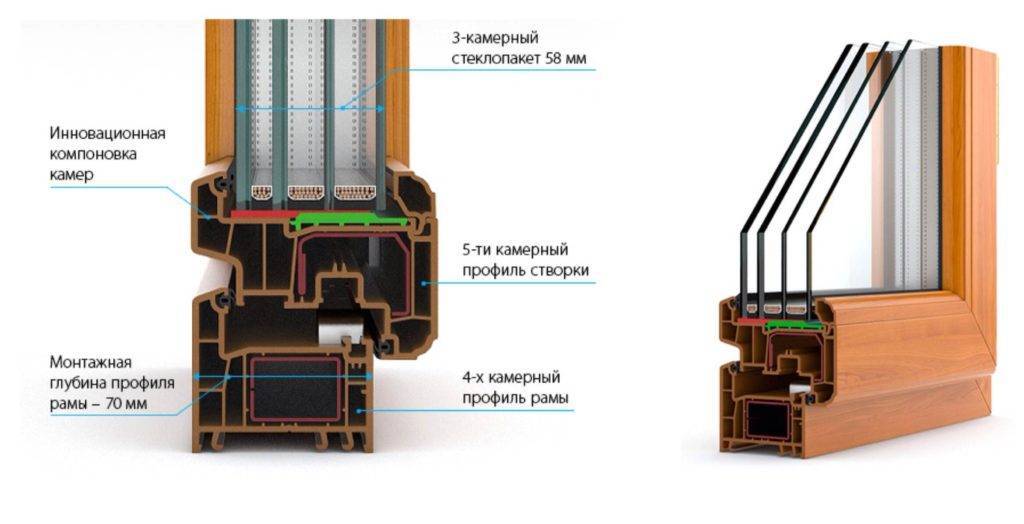

Трехкамерные конструкции

Конструкция трехкамерного стеклопакета предусматривает наличие четырех стекол и расположенных между ними трех воздушных камер.

Достоинства:

• повышенный уровень теплоизоляции – при низких температурах на улице показатель на 50% выше, чем у двухкамерного изделия;
• превосходная шумоизоляция – до 50 дБ.

Недостатки:

• значительный вес (от 50 кг), создающий повышенную нагрузку на фурнитуру и оконный профиль и снижающий срок эксплуатации;
• пониженная светопроницаемость;
• высокая стоимость.

Установка трехкамерного изделия достаточно сложна. Кроме того, она требует изготовления прочного профиля повышенной прочности и большой ширины или разделения конструкции на несколько форточек, что делает конечную стоимость окна еще более высокой. Применение трехкамерных конструкций может быть целесообразно в двух случаях:

• суровый климат с преобладающими пониженными температурами на протяжении года;
• расположение в местности с повышенным уровнем шума: вблизи аэропортов, железных дорог, автострад.

Некоторые производители утверждают, что установка трехкамерных конструкций оправдана значительным снижением затрат на отопление по сравнению с двухкамерными изделиями. На самом деле разница уровней теплосбережения становится существенной только при наружной температуре в минус 40 градусов, поэтому в регионах с умеренным климатом ставить трехкамерный стеклопакет из соображений лучшей теплоизоляции нет смысла.

Марки стекла.

Прежде всего стоит заметить, что любое листовое стекло имеет ту или иную марку, говорящую о его качестве. Существует семь марок, обозначающихся символом «М» с цифровым индексом от 0 до 7.

Марка М0 — полированное стекло, использующееся для производства особо точных или элитных изделий.

Марка М1 — стекло, которое используется в производстве зеркал высшего качества. Полированное.

Марка М2 — стекло полированное, предназначенное для высококачественных светопрозрачных конструкций и стекол для транспорта.

Марка М3 — также полированное. Предназначается для изготовления бытовых и художественных изделий.

Марка М4 — полированное стекло, использующееся для производства окон, стеклянной мебели, других конструкций.

Марки М5, 6, 7 — стекло невысокого качества, неполированное. Используется как низко бюджетный вариант в изготовлении перегородок, промышленного остекления. Практически непригодно для изготовления светопрозрачных конструкций для жилых и офисных помещений.

Почему важно правильно определить и выбрать?

Эта замена может быть связана как с его механическим повреждением, нарушением герметизации или необходимостью установки нового энергоэффективного пакета.

Правильно выбранный размер поможет качественно произвести монтаж нового пакета с сохранением функциональности основных узлов окна.

Зная размер можно определить допустимую формулу стекла для его подбора на рынке, при этом можно усилить его защитные характеристики, например, заменив толщину стекла с 4 на 6 мм, или двухкамерный заменить на трехкамерный, в том случае если будет позволять толщина старого пакета. Если по этому показателю не удастся найти трехкамерный пакет, можно просто будет установить энергоэффективные стекла.

Как измерить самостоятельно?

Существует несколько вариантов, по которым можно достаточно точно определить размеры стеклопакета, без разборки ПВХ-окна:

1. Измеряют расстояние ширины и высоты пакета по штапичному пазу в точности до 1 мм и отнимают от полученной величины 10 мм. Это размер определяет деформационный зазор между стеклом и ПВХ-рамой. Чтобы не допустить разрушения пакета при температурных расширениях. Например, ширина по пазу — 485 мм, тогда стеклопакет будет иметь ширину 485-10=475 мм.
2. Далее измеряют толщину пакета, проще всего это сделать, посмотрев паспорт на окно или договор, там будет указана эта характеристика, например для двухкамерного пакета 32 мм.

В большинстве случаев эта характеристика обозначена на дистанционной планке.

Также можно замерить ширину ПВХ-рамы и вычислить ширину стеклопакета по формуле:

Например:

• Ш ст — ширина стеклопакета в мм;
• Ш о — ширина окна в 40 мм;
• Асн — расстояние от рамы до стекла снаружи, 4 мм;
• Аси — расстояние от рамы до стекла изнутри, 4 мм;
• Ш ст=40 — 4- 4=32 мм.

Практически все серьезные оконные компании имеют лазерный прибор для определения толщин в ПВХ-окне. Размер стеклопакета, определенный приборным методом, будет самым точным.

Трехкамерные конструкции

Конструкция трехкамерного стеклопакета предусматривает наличие четырех стекол и расположенных между ними трех воздушных камер.

Достоинства:

• повышенный уровень теплоизоляции – при низких температурах на улице показатель на 50% выше, чем у двухкамерного изделия;
• превосходная шумоизоляция – до 50 дБ.

Недостатки:

• значительный вес (от 50 кг), создающий повышенную нагрузку на фурнитуру и оконный профиль и снижающий срок эксплуатации;
• пониженная светопроницаемость;
• высокая стоимость.

Установка трехкамерного изделия достаточно сложна. Кроме того, она требует изготовления прочного профиля повышенной прочности и большой ширины или разделения конструкции на несколько форточек, что делает конечную стоимость окна еще более высокой. Применение трехкамерных конструкций может быть целесообразно в двух случаях:

• суровый климат с преобладающими пониженными температурами на протяжении года;
• расположение в местности с повышенным уровнем шума: вблизи аэропортов, железных дорог, автострад.

Некоторые производители утверждают, что установка трехкамерных конструкций оправдана значительным снижением затрат на отопление по сравнению с двухкамерными изделиями. На самом деле разница уровней теплосбережения становится существенной только при наружной температуре в минус 40 градусов, поэтому в регионах с умеренным климатом ставить трехкамерный стеклопакет из соображений лучшей теплоизоляции нет смысла.

ТОП-5 изготовителей пластиковых окон

При выборе конструкции и изготовителя большинство клиентов обращает внимание на дешевые пластиковые окна. При этом практически никто не задумывается о статусе и качестве завода изготовителя

Следует ознакомиться с наиболее интересными и выгодными фирмами, которые обеспечивают качеством и долголетием эксплуатации:

1. KBE – отличаются относительно высокой стоимостью при условии, что пластик со временем приобретает желтый оттенок.

Несмотря на подобные неприятности, изделия отличаются долговечностью, шумоизоляцией и возможностью выдерживать температурный режим от +50 до -50 °C.

Конструкция подразумевает наличие дополнительного притока воздуха, что «вмонтировано» сразу.

2. Пластиковые окна Rehau – имеет широкий модельный ряд при условии, что размеры створок немного больше в соответствии со стандартными значениями.

Благодаря наличию более широкого профиля обеспечивается улучшенная шумоизоляция и теплопроводность.

3. Proplex – имеют сравнительно невысокую стоимость, но отличаются долговечностью и широким выбором моделей. При этом специалисты утверждают, что некоторые модели уже морально устарели, и у производителей нет международной сертификации.

4. Veka – производитель использует каучуковый уплотнитель, который не боится перепадов температур и отлично сохраняет свои свойства при максимально высоких и низких показателях. Стоимость немного выше в соответствии с остальными значениями.

5. Trocal – предлагает широкую линейку моделей, обладает качественным материалом, отчего конструкция жесткая, прочная, может похвастать долголетием.

Регулировка пластиковых окон самостоятельно. – здесь больше полезной информации.

При этом представленного производителя не рекомендуется выбирать при условии, что требуется поставить дверную створку – жесткая дверь очень тяжелая, ее будет неудобно эксплуатировать.

Вас заинтересует эта статья – Способы остекления балконов и лоджий. Виды окон.

При выборе конструкций не лишним будет изучить стоимость пластиковых окон.

Представленные модели требуют от 11 тыс. рублей за стандартное двустворчатое окно.

В вопросах, сколько стоит пластиковое окно, немалую значимость играет монтаж дополнительных элементов и функций, которые были описаны выше.

В малых городах можно найти акции монтажа окна за 7-9 тыс. руб., но их качество может не соответствовать установленным стандартам качества.

Пластиковые окна предназначены для удобства эксплуатации и улучшения комфорта в доме. Поэтому не следует экономить на качестве, рекомендуется выбирать только самые лучшие конструкции.

Типы стекла

характеристики изделия

• энергосберегающее;
• противовзломное;
• антивандальное, противоударное, пуленепробиваемое;
• тонированное для защиты от ультрафиолетового излучения;
• дизайнерское, в том числе — рекламное.

Противоударное или другое защитное остекление изготавливается из триплекса, закаленного или армированного стекла. Особенность данного вида стекла позволяет применять его для оформления витрин или фасадов, входных групп различных зданий, изготовления КПП и т.п.

Тонированное остекление можно использовать как элемент балконов, террас, веранд, любых оконных конструкций на солнечной стороне.

Дизайнерское остекление — витражи, пескоструй, фьюзинг, пленка с изображением и т.д

— это прекрасная возможность привлечь внимание к салонам красоты, а также другим службам сервиса, торговым или развлекательным центрам, дополнить корпоративный стиль офисного здания или помещения

По типу открывания

Вторым наиболее часто применяемым для классификации пластиковых окон признаком является тип открывания. Оконная фурнитура, которая используется в механизмах, обеспечивающих открывание окна, достаточно сильно влияет на стоимость всей конструкции. Именно поэтому количество открывающихся створок и способ открывания часто используются для того, чтобы снизить цену пластикового окна, иногда в ущерб комфорту и удобству его использования.

Главное при этом – не забывать, что фурнитура должна быть обязательно качественной, так как целесообразнее сэкономить на количестве открывающихся створок, чем на механизмах, которые это обеспечивают.

Рис. 6. Разновидности по способу открывания.

Глухие пластиковые окна

Глухие оконные конструкции являются самыми дешевыми, однако, при этом и самыми неудобными в эксплуатации. В частности, невозможно добраться до внешней стороны окна при необходимости помыть его. Данное неудобство уравновешивается низкой стоимостью, простотой изготовления и высокой надежностью. Что неудивительно, учитывая, что чаще всего выходят из строя именно механизмы, отвечающие за открытие, закрытие и фиксацию окна в каком-либо положении.

Наиболее часто глухие оконные конструкции устанавливаются на первых этажах зданий, проемах, которые выходят на балкон и других подобных местах, где либо требуется повышенная надежность, либо обеспечен доступ к поверхности стекла снаружи для ухода за ним.

Рис. 7. Глухая оконная конструкция.

Поворотные пластиковые окна

Конструкция окон из ПВХ с поворотным механизмом открывания больше всего похожа на самые обычные и типовые деревянные. Наличие открывающихся створок позволяет с легкостью помыть или почистить стекла, а также проветрить помещение. Но следует учитывать, что поток воздуха, попадающий в комнату через такое окно, будет мощным, что приводит к необходимости покидать помещение в холодное время года.

Вторым минусом данной конструкции открывания является невозможность полноценно использовать подоконник, так как это может помешать открытию окна. Кроме того, открытые поворотные окна небезопасны для маленьких детей и животных, так как из них можно попросту выпасть.

Рис. 8. Поворотное пластиковое окно.

Поворотно-откидные пластиковые окна

Данная конструкция механизма открывания встречается наиболее часто. Это объясняется удобством использования окон, оборудованных им:

• откидывание створки при проветривании позволяет спокойно использовать свободную площадь подоконника, кроме того, лимитирует количество поступающего свежего воздуха. В некоторых окнах дополнительно присутствует режим микропроветривания;
• открытие створки распахиванием ее настежь используется сравнительно редко, в жаркое время года или при необходимости помыть стекла снаружи.

Поворотно-откидные окна из ПВХ наиболее дорогие, что не мешает им быть самыми распространенными.

Рис. 9. Поворотно-откидное окно.

Фрамуги

Фрамуги или окна с откидным механизмом открывания встречаются нечасто. Они могут использоваться в помещениях, где нет необходимости открывать створку полностью, но требуется периодическое проветривание. Окно может открываться одним из двух вариантов: путем откидывания створки сверху или снизу.

У данной конструкции также есть аналог среди деревянных окон. Он представлял собой форточку достаточно больших размеров, которые использовались в различных конторах или офисах. Фрамуги имеют относительно невысокую стоимость, но это не приводит к частому их использованию.

Рис. 10. Фрамуга.

Раздвижные пластиковые окна

Раздвижные окна из ПВХ применяются, главным образом, для балконов, лоджий и комнат, имеющих прямой выход из дома или здания. Это могут быть беседки, веранды, комнаты на первых этажах частных домов, гостиниц или баз отдыха. Также раздвижной механизм открытия применяется в том случае, когда имеется дефицит пространства – в маленьких комнатах.

Принцип действия раздвижного механизма следующий: створки открываются, сдвигаясь при этом в одну или обе стороны, скользя по специальным направляющим. Для открытия такого окна не используется пространство помещения, так как створка остается в плоскости конструкции.

Рис. 11. Раздвижные оконные конструкции.

Максимальные габариты: толщина и ширина пластикового окна

При реализации проектировки новых домов или при реконструкции старых очень важным мероприятием остается остекление помещения. Так как дома строят для полного использования человека, то для освещения комнат необходимо задействовать природный свет. Для получения максимального результата применяют максимальных габаритов

Принимая во внимание допустимые параметры конструкций, не всегда прислушиваются к пожеланиям заказчика относительно ветровой нагрузки на окно полностью

Если речь идет про стеклопакеты больших габаритов, то к их главным характеристикам стоит отнести максимальный размер и предельную толщину:

Наибольший размер рассматриваемых изделий будет достигать 6х3,2 м

При монтаже конструкции необходимо учитывать направление расположения поверхности – вертикально, горизонтально или под наклоном
Еще важно принимать во внимание назначение изделия.
Наибольшая толщина. Учитывая действующий стандарт, наибольший размер конструкции не больше 60 мм
Стандартные стеклопакеты с одной камерой характеризуются толщиной в 24 мм.
