Какие анкера нужны для установки пластиковых окон?

Основные принципы установки

Сейчас существует 2 способа монтажа окон, которые различаются между собой типом крепежного узла и способом фиксации рамы к оконному проему. Это монтаж с распакечиванием и без него. Для самостоятельной установки окна

разумнее выбрать 2-ой вариант, так как он проще, не требует наличия специальных навыков, а работы не занимают много времени. Кроме того, он помогает избежать ошибок во время установки и позволяет достаточно легко настроить всю фурнитуру.

Монтаж без распакечивания не подразумевает снятие штапика и демонтаж стеклопакета из рамы. Саму же конструкцию крепят на анкерные пластины. Принцип формирования такого крепежа показан на рис. 1.

Перед установкой нового окна необходимо правильно выбрать сами пластины. Они бывают 2-х видов: универсальные и разработанные для конкретной модели. То есть в них учитываются требования определенной профильной системы. Как правило, такие анкерные пластины идут в комплекте к сложным, нестандартным конструкциям.

Рисунок 2. Схема расположения анкерных пластин при монтаже.

Специализированные крепежные элементы отличаются от универсальных тем, что они снабжены ушками. Эти элементы устанавливаются в паз профиля рамы и фиксируются саморезами. Универсальные же пластины специальных ушек не имеют. Их просто закрепляют с помощью болтов.

Для монтажа оконных конструкций специалисты рекомендуют выбирать болты типа 4,525. Их тело обязательно должно быть снабжено буром по металлу. Поскольку саморез крепится в армированной конструкции, то другой тип крепления может не встать или зафиксирует пластину не слишком надежно.

Сложности, связанные с монтажом на болты

Еще несколько доводов, почему не стоит при самостоятельной установке связываться с креплением на болты, а стоит предпочесть пластины. Для того чтобы произвести крепление анкерного болта, необходимо будет в раме пвх окна просверлить отверстие. Как результат – возможна разгерметизация камеры стеклопакета.

В результате того, что при сверлении, возможно нарушение армирования системы, в будущем наблюдаются проблемы, когда оконная система промерзает. Как следствие, происходит излишнее влагообразование внутри помещения и появление плесени на поверхности откосов.

При закреплении окна ПВХ на болты может произойти разгерметизация стеклопакета

При нехватке опыта, не зная свойства материала, из которого сделана конструкция, может получиться, что она растянется при неправильном монтаже. Исправить геометрию оконной рамы будет практически невозможно.

Положительные качества у крепления пластиковых окон на анкерные болты все-таки есть:

• надежность крепления конструкции – чтобы его демонтировать, надо будет произвести обратный порядок работ, что были при монтаже;
• после закрепления оконной системы нет необходимости производить дополнительные работы, как это происходит с фиксацией монтажной пеной: время на застывание, выравнивание, срезание, отделка;
• конструкцию можно начинать эксплуатировать в полной мере сразу после того, как она установлена;
• подобный способ соединения надежен и долговечен, а крепежные материалы в виде болтов распространены в продаже и имеют доступную цену.

Сложности, связанные с монтажом на болты

Еще несколько доводов, почему не стоит при самостоятельной установке связываться с креплением на болты, а стоит предпочесть пластины. Для того чтобы произвести крепление анкерного болта, необходимо будет в раме пвх окна просверлить отверстие. Как результат – возможна разгерметизация камеры стеклопакета.

В результате того, что при сверлении, возможно нарушение армирования системы, в будущем наблюдаются проблемы, когда оконная система промерзает. Как следствие, происходит излишнее влагообразование внутри помещения и появление плесени на поверхности откосов.

При закреплении окна ПВХ на болты может произойти разгерметизация стеклопакета

При нехватке опыта, не зная свойства материала, из которого сделана конструкция, может получиться, что она растянется при неправильном монтаже. Исправить геометрию оконной рамы будет практически невозможно.

Положительные качества у крепления пластиковых окон на анкерные болты все-таки есть:

• надежность крепления конструкции – чтобы его демонтировать, надо будет произвести обратный порядок работ, что были при монтаже;
• после закрепления оконной системы нет необходимости производить дополнительные работы, как это происходит с фиксацией монтажной пеной: время на застывание, выравнивание, срезание, отделка;
• конструкцию можно начинать эксплуатировать в полной мере сразу после того, как она установлена;
• подобный способ соединения надежен и долговечен, а крепежные материалы в виде болтов распространены в продаже и имеют доступную цену.

Монтажная пена

Монтажная пена на основе пенополиуретана применяется для заполнения шва между рамой и проемом. Попадая во влажную среду, под действием кислорода содержимое баллона спустя определенное время образует твердый, прочный пористый материал, который надежно фиксирует оконную конструкцию в заданном положении.

С помощью монтажной пены оконный блок фиксируют в проеме

Монтажная пена различается по сезонности применения: зимняя, летняя и всесезонная

Для установки окон ПВХ важно применять пену, имеющую низкий коэффициент расширения – это позволит избежать деформации конструкции или нарушения ее ориентации в пространстве

Благодаря паропроницаемости данного материала обеспечивается выход влаги и исключается образование конденсата внутри помещения. А для защиты конструкции окна и откосов от лишней влаги для перекрытия монтажного шва устанавливают специальную саморасширяющуюся ленту.

Производители и цены

Выбрать саморезы для крепления гипсокартона сегодня не так и сложно. Когда вы точно определились с их видом, то можно довериться следующим популярным и проверенным производителям:

1. Ferdinand Bilstein – цена 107-280 рублей.

Мир Электроники, OOO – цена 90 рублей.

SIC – цена 120 рублей.
Toptul – цена 70 рублей.
Оршанский инструментальный завод – цена 90 рублей.
Томский инструмент – цена 87 рублей.

Процесс крепления листов гипсокартона является очень ответственным. Все работы должны проводиться правильно и качественно. Именно от этого будет зависеть внешний вид и срок службы устанавливаемой конструкции. Выполнять полноценный крепеж гипсокартона невозможно без саморезов и направляющих. Эти два элемента считаются самыми главными. Но кроме правильной их установки, необходимо еще выбрать подходящие детали из широкого ассортимента.

Процесс крепления окна на пластины

Первым делом производят крепление анкерных пластин с шагом не больше 1 метра. Чтобы рама сохраняла устойчивое положение, элементы крепления относительно углов рамы должны располагаться на расстоянии не больше 25 см.

Расстояние от пластин до углов должно быть не менее 25 см

Важно помнить, что расстояние от границы оконной конструкции до проема должно быть не меньше 2 см. В случае когда это условие не соблюдается, в поверхности проема необходимо сделать углубления для размещения крепежей

Для этого пластины устанавливают на раме, затем ее устанавливают в проем.

На поверхности стены при помощи карандаша или мелка отмечают будущее расположение креплений. Затем раму вынимают и на месте отметок при помощи долота изготавливают углубление, в которое должна войти и плотно зафиксироваться пластина. Это позволит впоследствии эффективно замаскировать пластины при чистовой отделке откосов.

На следующем этапе в проем помещают оконную конструкцию и производят выравнивание ее положения при помощи деревянных брусков, заготовленных заранее. Их толщина не должна превышать 3 см и их установка происходит только по горизонтали, при этом происходит вертикальное выравнивание, которое контролируется при помощи уровня.

Выравнивание по вертикали производят по уровню

Когда положение рамы выровнено, можно приступать к закреплению пластин при помощи дюбелей 6*40 при бетонном основании или саморезами в иных случаях.

Зазоры заделывают с помощью монтажной пены

Чтобы избежать перекоса рамы, пластины закрепляют по порядку. Сначала производят фиксацию левого нижнего угла, затем правого, осуществляя контроль при помощи уровня. Верхние пластины закрепляют в последнюю очередь. На завершающем этапе производится заделка швов при помощи монтажной пены.

Типы изделий и их особенности

Почему-то все обзоры в сети написаны только об одном варианте креплений. Между тем, используется два типа конструкций, которые заметно отличаются по принципу действия и конструкции. Разберемся в первую очередь с этим аспектом.

Тип 1 – классические оконные анкера

Для начала разберемся с их конструкцией, под фото и чертежом расписаны все составные части изделия:

Такт выглядит стандартный рамный анкер

• Стальная разрезанная втулка изготовлена из оцинкованной стали, на ней в верхней части есть выступы, препятствующие проворачиванию элемента при его креплении, а в нижней сделан паз, в который входит специальная гайку. При затягивании втулка расширяется и тем самым достигается прочная фиксация анкера в поверхности;
• Резьбовой винт вставляется во втулку, благодаря ему и производится крепление. Головка сделана под шлиц PZ3, что позволяет работать и мощным электроинструментом. Длина может быть разной в зависимости от размера используемого вами крепежа;
• Гайка специальной конусной формы накручивается на винт, на ней есть специальные выступы, которые вставляются в разрез втулки. При закручивании гайка подтягивается к шляпке и расклинивает втулку до тех пор, пока она надежно не зафиксирует анкер.

Выступы на гайке должны располагаться в пазах втулки, чтобы хорошо распирать ее

Тип 2 – оконные анкера для пустотелых конструкций

Если необходимо закрепить окна в конструкциях, в которых есть пустоты, то классический вариант может не подойти, нужно усовершенствованное решение, которое обеспечит прочную фиксацию как в пустотелых, так и в сплошных основаниях. Разберемся с особенностями конструкции:

Этот вариант существенно отличается по способу фиксации в поверхности

• Втулка отличается тем, что разрезы в нижней части располагаются не в самом конце, а с отступом от него. Получается система как в дюбелях-бабочках, когда при закреплении раздвигаются выступы, которые могут отлично зафиксировать крепеж и в пустотелом материале. На фото хорошо виден и понятен принцип действия этого варианта анкеров;
• Шпилька используется такая же, как и в варианте выше с той лишь разницей, что на ней может быть длиннее резьбовая часть. Это нужно для того, чтобы можно было затянуть анкер до максимально прочной фиксации крепежа в пустоте;
• Гайка в этом случае не конусовидной формы, а плоской, так как она должна не расклинивать втулку, а стягивать ее.

Преимущества и недостатки анкерных платин

Альтернативой анкерным пластинам считаются дюбеля, способные выдерживать не только окна с большой площадью, но и двери. Но у данного варианта есть ряд недочетов:

• метод распакечивания сложен даже для опытных рабочих, результатом погрешности в работе может стать трещина в стекле;
• в отличие от анкерных пластин, произвести монтирование дюбелей в одиночку, нереально, необходима помощь;
• такой вариант затратный по силе и времени.
• Использование анкерной пластины имеет большое количество преимуществ:
• не нужно разбирать оконную конструкцию;
• можно регулировать место прикрепления;
• легко ровнять окно;
• нет необходимости в нарушении целостности окна;
• легкий демонтаж;
• надежность и долговечность.

Рис. 10. Применение анкерных креплений предпочтительнее, чем использование дюбелей

Единственным недостатком анкерного крепления считается невысокая способность выдерживать тяжелые конструкции, но данная проблема корректируется использованием монтажной пены. Как видим, применение анкерных пластин является приоритетным и удобным.

Ремонтные саморезы для установки окона

Ремонтные саморезы часто путают с фурнитурными. Выделим ключевые особенности этой группы метизов бытового назначения:

• за счет увеличенного диаметра эти саморезы можно использовать даже для крепления сложных конструкций. Например, если при монтаже фурнитуры у метизов срывается резьбы, выберите ремонтные саморезы, что позволит решить задачу;
• отлично подходят для крепежа пластика, поскольку обладают высокой прочностью;
• с внутренней стороны головки есть рифленые выступы, обеспечивающие надежность крепления. Такая конструкция предотвращает произвольное раскручивание самореза;
• закругленная верхняя часть метиза. Головка максимально врезается в поверхность при перпендикулярном расположении самореза;
• наиболее популярные типоразмеры – 25 и 38 мм.

Ремонтные саморезы легко установить в конструкцию пластикового окна. Вам не понадобятся дополнительные инструменты. Вы можете установить в метиз в отверстие, которое осталось от старого крепежа. Если же нет отверстия в конструкции, специально делать его не нужно. При вкручивании отверткой лучше предварительно обозначить место ввинчивания сверлом.

Подготовка проёма

Выполняя работы по установке окон, всегда приходится некоторое время уделять подготовке и восстановлению проёма. Особенно актуальна такая проблема при замене оконных блоков в старых зданиях из-за обширных повреждений обветшалых конструкций. По-хорошему, для её качественного решения необходимо два-три дня, что в жилых помещениях просто невозможно. На помощь приходят быстротвердеющие составы на основе цемента, полиуретановая пена в сочетании с листовыми утеплителями.

После демонтажа старого окна проём должен быть освобождён от подвижных, осыпающихся частиц, выступающих элементов старых внутренних откосов. Все поверхности очищают от пыли, грязи, масляных пятен. Рыхлые участки следует закрепить, прошпаклевав водостойким вяжущим составом.

Крупные пустоты, образовавшиеся при замене оконных блоков, например, между рядами облицовочной и несущей кирпичной кладки, заделывают плотными утеплителями, все сквозные отверстия запениваются.

Кроме того, необходимо удалить наплывы раствора, заделать раковины и сколы на внутренних поверхностях четверти, превышающие по высоте 10 мм

Такое внимание этому участку проёма объясняется тем, что здесь будет размещаться герметичное ленточное уплотнение

Особенности монтажных пластин

Конструкция и разновидности

Наиболее распространённые варианты оконного крепежа

Оконные конструкции из дерева, алюминия или металлопластикового профиля можно устанавливать двумя способами — с распакечиванием (то есть с извлечением стеклопакета) или без него.

Для неопытного специалиста вынуть стеклопакет, не повредив его, а затем правильно установить обратно — задача нетривиальная, потому при выполнении монтажа своими руками лучше всего обойтись без распакечивания.

При установке на анкера обязательно нужно извлекать стеклопакеты из всех глухих частей

Чтобы не повреждать раму и не тратить время на излечение стеклопакета, для установки конструкции следует использовать не анкера, а специальные пластины. Такая пластина имеет достаточно простую конструкцию:

Схема использования такого крепежа (в разрезе)

1. Материал — оцинкованная сталь. Качественные изделия покрываются многослойным антикоррозионным покрытием, благодаря чему практически не ржавеют.
2. Габариты — примерно 150 мм в длину (есть и более длинные, для установки в глубокие проемы) и 25 мм в ширину.

Стандартная деталь из оцинкованной стали: 150х25х1,5 мм

1. Толщина металла — от 1 до 2,5 мм. Стандартные изделия делают из стали 1,5 мм, и этого вполне достаточно для надежной фиксации типовых окон в проеме. Монтажные пластины от 2 мм используются при закреплении тяжелых конструкций из многокамерного профиля, крупногабаритных рам и при высотном монтаже.

Пластины для крепления оконных конструкций бывают двух типов:

Универсальные изделия, которые подойдут не только для окон

1. Универсальные. Это просто перфорированные полосы металла. Применяются и для деревянных окон, и для изделий из ПВХ, и для других целей.
2. Специализированные. Обычно оснащаются защелками, конфигурация которых соответствует конфигурации выступов на ПВХ-профиле. При этом фиксируются не только за счет использования крепежа, но и за счет зацепа за профиль.

Специализированные модели с зубчатым креплением повышенной надежности

Пример использования при установке деревянного кона

Вторая разновидность более надежна, потому если есть возможность, старайтесь использовать именно ее.

Правила использования

Пластина крепления оконных блоков ПВХ обеспечивает меньшую — по сравнению с анкером — жесткость фиксации. На глухих конструкциях это проявляется не так заметно, а вот в окнах с большими и тяжелыми створками разница будет вполне очевидной. Чтобы компенсировать ее, нужно строго соблюдать правила использования пластинчатого крепежа:

Деталь защелкиваем на профиле и фиксируем саморезом с буром

1. Фиксация пластин на профиле. Деталь нужно не только защелкнуть на раме, но и дополнительно закрепить саморезом диаметром не менее 4 мм и длиной от 25 мм (с буром). Саморез закручивается так, чтобы бур вошёл в армирующий профиль.

Оптимальное размещение точек крепления — не реже, чем через 700 мм

1. Правильное размещение. По бокам пластины устанавливаются сверху и снизу, на расстоянии около 200 мм от углов. В верхней части крепеж должен размещаться либо строго по центру, либо напротив импоста. Оптимальный шаг установки пластин — 500–700 мм.
2. Угол изгиба. Для обеспечения контакта с проемом пластина изгибается не под прямым, а под острым углом. Благодаря этому минимизируется поперечное смещение рамы, и жесткость фиксации возрастает.

Правильно изогнутые детали должны выглядеть примерно так, как на этом фото

1. Крепление к проему. Фиксация каждой пластины в проеме осуществляется с использованием одного либо двух пластиковых дюбелей диаметром 6–8 мм. Дюбель забивается в предварительно пробуренное отверстие, а его широкая горловина должна прижать металлическую часть к плоскости проема. Окончательное закрепление выполняется с помощью стопорного шурупа с коническим острием.

Крепление к проему выполняется с помощью дюбелей по предварительному сверлению

Такой крепеж используется для фиксации детали

Выбор крепежа для окон

Крепежные элементы, используемые при монтаже ПВХ конструкций, должны отвечать следующим требованиям:

• Обеспечение жесткой фиксации пластикового окна в проеме, с учетом ветровых и ударных нагрузок. Учет воздействия ветра особенно актуален при установке блоков на верхних этажах зданий. Ударные нагрузки на конструкцию наиболее существенны в крупногабаритных открывающихся системах.
• Компенсация температурных нагрузок, возникающих в следствии сезонных изменений. Например, зимой профиль прогибается внутрь помещения (1-2 мм на метр погонный), следовательно, крепление должно позволять смещение конструкции на эту величину.

От чего зависит выбор крепежа?

При выборе крепления в первую очередь смотрят из чего сделан проем, в которых планируется устанавливать пластиковое окно. Проемы сооружают из кирпича, бетона, декоративного камня, дерева, металла, шлакоблока, ракушняка или легких пористых материалов (пенобетон, газобетон и прочие).

Второй немаловажный фактор – тип сооружения и технические особенности установки. Из ПВХ профиля монтируют балконы, лоджии, входные двери, прихожие и окна.

Обзор крепежа для пластиковых окон – какой выбрать?

На рынке существует множество крепежных элементов, однако именно их разнообразие и ставит в тупик. Разные источники нахваливают тот или иной крепеж, но здесь, как и везде у каждого есть свои особенности, преимущества и недостатки. Рассмотрим каждый из них по порядку, и расскажем для чего используется тот или иной элемент.

Анкер или анкерный дюбель.

Первое профессиональное крепление, очень надежное. Состоит из трех элементов: винт с резьбой, гильза (это верхний слой) и втулки внутри. При завинчивании винта втулка распирает гильзу и крепеж получается надежно зафиксированным.

Но есть и недостаток: крепеж зафиксирован так надежно, что порой вынуть его обратно очень проблематично. Конечно, устанавливая пластиковые окна вы об этом не думаете, также когда то вы возможно поменяете и их, или если вдруг вам установят их не по уровню и потребуется переустановка, проблемы будут налицо. Да и по словам опытных монтажников, иногда просто сверло может попасть в арматуру и отверстие надо сверлить другое. Вам могут разворотить всю конструкцию до безобразного состояния.

Еще одно: довольно тяжело закрепить в домах с многослойными стенами, он будет просто проваливаться в стене, и распорка не закрепится. Например, серия панельных домов П-44, имеет внутри воздушный слой с утеплителем, в который закрепиться анкером просто невозможно.

Размер дюбеля варьируется от 100 до 200 мм, толщина 8-10 мм. Размер вы выбираете исходя из того, какое расстояние от рамы до откоса у вас имеется. Анкер устанавливается на внутренней части конструкции под стеклом. Толщина рамы обычно около 4 см, плюс он должен войти в стену минимум на 4 см, то есть 8 см уже занято. Если расстояние от рамы до откоса 2-3 см, то можно взять и 110 мм анкер, если 5-7 см, то уже 150-160 мм.

Нагель или шуруп по бетону.

Обычный шуруп, также надежное крепление, но в отличие от предыдущего, его довольно легко демонтировать и удалить в случае надобности.

Недостаток: тот же, что и в анкере – невозможность крепления в домах со стенами с утеплителем.

Размерный ряд у нагеля примерно такой же – 100-200 мм длина, 8-10 мм толщина. Длину выбирайте такую же, как и у анкерного дюбеля.

Анкерные пластины.

Самое последнее творение крепежа для окон. Много споров существует по поводу надежности, но ведущие компании используют именно их. к слову они бывают поворотные (длинная часть поворачивается под большим углом) и неповоротные.

Процесс монтажа примерно таков: на торцевую часть окна закрепляют пластину, а другую ее часть с помощью обычного пластмассового дюбеля (длиной 5-8 см) закрепляют к стене.

Преимущества:

• Рама не сверлится насквозь, как это происходит с анкером или нагелем.
• Если в стене есть арматура или другие помехи, она повернется в то место, где ее нет, и вторую дырку сверлить не надо.
• Опять же про П-44 и многослойные стены: это практически единственный вариант крепежа для таких домов. Также бывают дома в российских селениях, сделанные из того, что было. Содержание их неизвестно самим хозяевам, и пластины помогают нам и здесь.

Недостатки:

Условно, все пеняют на то, что крепление на маленький и узкий пластмассовый дюбель ненадежно, и бредят какой то там ветровой нагрузкой, что не соответствует действительности.

Окно на 90% держится на монтажной пене.

Если вы не планируете запенивать окно, а использовать другой утеплитель, например минеральную вату, тогда они вам однозначно не подойдут. А если на вашу раму со всех торцевых сторон нанесена пена, по всей ее ширине, то повода для беспокойства, что конструкция будет ненадежно закреплена или выпадет, никакого нет.

Размеры пластин также от 100 до 200 мм, но крепится она на внешний край рамы, поэтому пластин 120-130 мм, как правило, достаточно для любого дома.

Также имейте в виду, что для разных производителей пластикового профиля существуют разные изделия, и ширина у них разная (у Rehau – для Rehau, у KBE свои и так далее). В крупных городах найти нужную не составляет труда, а для жителей небольших городов рекомендуется заказывать данный крепеж лучше вместе с окном, так как вы просто можете не найти нужного.

Монтаж пластиковых окон на анкер

Все что касается монтажа пластиковых окон на анкера можно свести к следующему: анкерная система крепления подразумевает под собой сквозное отверстие в раме окна, что, несомненно, нарушает ее целостность, в результате чего происходит разгерметизация камер профиля.

Кроме того, анкер загоняется в кирпичную или бетонную стену, и как уже было сказано, проходит сквозь профиль Вашего пластикового окна, соприкасаясь внутри с армированием профильной системы.

Результатом такого взаимодействия может быть обледенение и промерзание стеклопакета, а как итог – его запотевание, к тому же появляется вероятность цветения откосов. Вторым опасением при установке пластиковых окон ПВХ на анкеры является возможность при неаккуратном монтаже растянуть конструкцию оконного профиля.

После завершения установки вернуть раму в нормальное положение будет уже достаточно проблематично.

Кроме указанных минусов важно выделить, пожалуй, главный плюс анкерного монтажа – это высокая надежность крепления и быстрая готовность окна к эксплуатации, особенно удобно это при монтаже балконных блоков

Монтаж пластиковых окон – выбираем крепежи

Современные пластиковые окна имеют отличные технические характеристики и при соблюдении правил эксплуатации способны без поломок выполнять свои функции в течение многих лет. Однако все достоинства светопрозрачных конструкций могут стать бесполезными, если при их установке были допущены ошибки, например, использовались неподходящие крепежи.

К крепежам для установки окон предъявляются достаточно строгие требования, так как при эксплуатации изделия испытывают сильные разноплановые нагрузки. Плохо закрепленное окно может выпасть из проема от сильного порыва ветра или от случайного надавливания на него изнутри или снаружи. Кроме этого, неправильно подобранные крепления могут стать причиной нарушения герметичности оконной системы, источником попадания в помещение холодного воздуха и уличного шума. Давайте же рассмотрим наиболее распространенные типы крепежей, оценим их достоинства и недостатки.

Геометрические и технические характеристики оконных саморезов

Типоразмер	3,9 х 13	3,9 х 16	3,9 х 19	3,9 х 22	3,9 х 25	3,9 х 32	3,9 х 35
Длина L, мм	12,3-13,7	15,3-16,7	18,3-19,7	21,3-22,7	24,3-25,7	31,3-32,7	34,3-35,7
Длина нарезной части Lt, мм	8,6-9,8	11,6-12,8	14,6-15,8	17,6-18,8	20,6-21,8	27,6-28,8	30,6-31,8
Высота верхней кромки головки U, мм	0,8
Глубина шлица Q, мм	2,03-2,53
Диаметр головки A, мм	7,14-7,50
Шаг резьбы P, мм	1,3-1,4
Наружный диаметр D, мм	3,75-3,91
Внутренний диаметр d, мм	2,76-2,92
Диаметр сверла Dp, мм	3,05-3,20
Высота головки H, мм	2,4-2,5
Длина сверла T, мм	4,5-5,5
min разрушающий момент, Нм	1,5
Tвердость* серцевины, HV	240-425
Tвердость* поверхности, HV	560 MIN
Номинальный вес 1000 шт., кг	2,30

* Под твердостью принимают способность материала сопротивляться ударам.

Правила монтажа

На стандартное окно требуется не меньше пяти пластин. В центральной части рамы фиксируют одну пластину, а с обоих боков – по две: одну сверху и одну снизу. При этом от границы рамы следует отступить по 20 см.

Для монтажа окна стандартной формы достаточно 5 пластин

Установка окон без распакечивания предполагает крепление рамы анкерными пластинами с наружной стороны проема окна. При этом нет необходимости снимать штапик и стеклопакет. При распакечивании предусмотрен крепеж сквозь раму с предварительным разбором оконной системы на составные элементы: створки, стеклопакет.

Крепление при помощи пластин уместно применять на окнах среднего и небольшого размера, чаще это стандартные окна жилых домов и квартир. Большие оконные системы (более 4 квадратных метров) крепят на анкерные дюбели сквозь раму, так как вес такой конструкции значительный и пластины его не выдержат.

При помощи анкерных дюбелей также закрепляют дверные коробки. В профессиональных кругах среди мастеров по установке металлопластиковых конструкций такой способ монтажа считается самым надежным, но ему присущи некоторые минусы:

• этот тип монтажа представляет сложности даже для профессионалов. Высок риск повреждения стеклопакета при вынимании из рамы;
• такой тип фиксации силами одного человека выполнить зачастую не представляется возможным;
• это трудозатратный метод, который занимает значительное время и требует наличия соответствующих умений.

При монтаже окон на дюбели высок риск повреждения стекла

Если возникло желание установить окно самостоятельно именно таким методом, то надо будет купить дюбели 10*132 мм. Из инструментов потребуется наличие мощного перфоратора – этот аппарат является профессиональным и дорогостоящим оборудованием, которое в хозяйстве используется редко, поэтому ради установки одного-двух окон приобретать его нецелесообразно. Можно поискать фирму, которая занимается сдачей строительного оборудования в аренду, обычно перфораторы – это самый ходовой товар.

С установкой окна на пластины всех этих проблем решать не придется. Надо будет только купить сами пластины.

Особенности крепления

При установке обязательно обращают внимание на сырье, из которого сделаны перегородки Стены часто бывают бетонными, деревянными или кирпичными. У каждого материала свои характеристики, поэтому технология монтажа подстраивается под особенности проема

Дерево

Устанавливать оконные блоки в перегородки из древесины запрещено. Под влиянием погодных условий (температура, влажность) срубы или каркасные строения деформируются, что спровоцирует повреждение профиля. Если зафиксировать раму методом распакечивания, то изменение конструкции здания выдавит крепежи. Расшатанные винты постепенно выйдут из дерева и останутся внутри стеклопакета.

Монтаж анкерных деталей на древесинуИсточник okon-sp.ru

Монтаж окон на пластины – единственное правильное решение, даже для тяжелых и многоярусных блоков. От деформации профиль защитит дополнительная рама из древесины, которую ставят в проем. При установке на анкерные детали между коробом и перегородкой оставляют 3 см свободного места. Зазор потом утепляют джутом и прячут под наличником.

Пластиковые подоконники устанавливают по традиционной технологии. Если нужна деревянная модель, то вначале монтируют натуральную горизонтальную конструкцию, потом переходят к фиксации дополнительной рамы. Донный профиль упирается всей поверхностью в деталь из древесины. Пустующие промежутки запенивают полимерной массой, которая после кристаллизации усиливает крепление. После высыхания остатки срезают, а стыки шпаклюют.

Бетон

Крепкий материал очень сложно сверлить. В стандартных многоэтажках перегородки более податливы бурению, чем в загородных домах. Отверстия в бетоне под анкерные пластины делают перфоратором с десятимиллиметровой насадкой. Минимальное заглубление – 40 мм. Для надежной фиксации деталей профессионалы советуют брать шурупы с распорными дюбелями, диаметром в 6 мм.

Традиционный вариант крепленияИсточник vse-okna24.com

При монтаже тяжелых пластиковых окон на лоджии придется использовать комбинированную технологию установки. Металлические крепежи не выдержат веса конструкции, бетонная стена и перекрытие легко раскрошатся. Вначале вкручивают винты в нижний угол рамы, потом профиль ставят на стальные детали.

Газобетон

Материал состоит из цемента и песка. Из-за пористой структуры во время монтажа пластиковых окон есть опасность раскрашивания стены или расшатывания креплений. Перед установкой на газобетон под раму кладут дистанционную прокладку из древесины. Зазоры после завершения заполнять строительной пеной.

Начинающие монтажники часто ленятся высверливать отверстия, поэтому прикручивают анкерные пластины только на шурупы. Из-за плохого качества креплений при осевых нагрузках конструкция проседает. При работе с пористыми структурами обязательно используют саморезы с дюбелями.

Пластины в рыхлых блокахИсточник zen.yandex.ru

Монтажные детали крепят к раме крепежами, длиной 1,9 см и диаметром в 4,8 мм. От края проема до окна оставляют глубину в пределах 8-12 см. Если внешняя часть будет утепляться, то конструкцию ставят к наружной стороне на толщину утепляющего материала. В завершении установки анкерные пластины прикручивают саморезами с дюбелями к откосу. На каждую деталь по 2 элемента.

Кирпичную стену

Если перегородку сделали из нового материала, то трудностей при монтаже не возникнет. Установка пластиковых окон на кирпичи понятен даже начинающим монтажникам. В проемах с вертикальными пустотами крепежи фиксируют в межблочных швах. Исполнитель должен контролировать погружение шуруповерта.

Трудности возникают при работе со старыми стенами. При частичном разрушении проема или при использовании некачественного сырья сверление под анкерные пластины усложняется. Сверло может попасть в кладочный шов и сместится. Чтобы минимизировать проблему, бурение проводят точно посередине блока.

Особенности анкерных деталей в стенеИсточник skdomaks.ru

Для надежности профессионалы советуют комбинировать технологии распакечивания и металлических крепежей. Боковые части глухих секций фиксируют на винты с дюбелем, детали с подвижными створками ставят на пластины. Верх устанавливают на анкерные механизмы, низ – на монтажные распорки и пену.

Металлический каркас

Оконные блоки крепят на конструкцию при помощи металлических деталей. Технология монтажа зависит от толщины каркаса, к которому фиксируют профиль. Если параметры квадратной стальной трубы 2 мм, то анкерные пластины прикручивают сверлом пресс-шайбу. Более крепкие стенки лучше предварительно пробить инструментом, после чего фиксировать.

Чем крепить пластиковые окна в кирпич?

Кирпич — это хороший материал для строительства зданий. Но крепить ПВХ окна в кирпич, порой проблематично. В чем собственно сложность?

Если использовать рамный дюбель, то сверлить отверстия в раме под этот дюбель лучше не заранее, а по месту. Это нужно для того, чтобы попасть анкером прямо в середину кирпича, а не в раствор между кирпичами. Так, конечно никто не делает (я, кстати, тоже). Ведь это потеря времени.

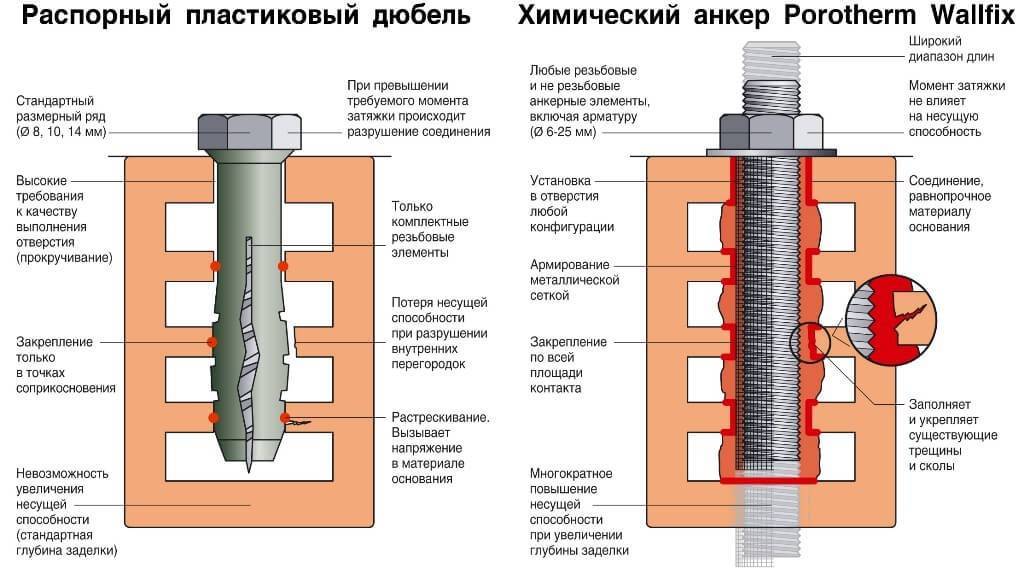

Рамный дюбель желательно выбрать максимально большой длины (минимальный заход в кирпич 6 — 10 см). Если кирпич пустотелый, то используйте 202-й анкер.

Применять анкерные пластины в кирпич можно, если вы уверены в том, что кирпич не пустотелый. Но даже цельный кирпич бывает плохого качества. И закрепить в него пластину, не профессионалу, будет очень сложно.
