Как выбрать фурнитуру для пластиковых окон?

Уплотнители

От качества уплотнителя зависит герметичность, отсутствие сквозняков, звуков свистящего ветра, запотевания или других неприятных симптомов. Он увеличивает энергосберегающие свойства пластикового окна, а также препятствует утечке тепла. Выполняется, как правило, из резины, каучуков, силиконов. Длительность сроков службы резинки и реакция на перепады температуры ― одна из основных характеристик уплотнителя. У некачественных дешевых моделей эти характеристики страдают.

Виды оконных уплотнителей:

• из силиконового каучука ― одни из лучших, экологичный материал с отличными изолирующими свойствами, не теряет своих свойств в диапазоне от -60 до +100 градусов, устойчив к химическим средам.
• ТЭП ― резина + модифицированный пластик, отличается высокой пружинистостью;
• синтетический каучук ― этилен с пропиленом или EPDM, качество зависит от процессов во время вулканизации.

Наиболее востребованные производители

Отвечая на вопрос, какая лучше фурнитура для пластиковых окон, рассмотрим основных ее производителей. Среди лучших фирм, производящих оконную фурнитуру, выделяются:

• немецкая компания Roto. Выпускает долговечные и надежные комплектующие, что подтверждается 10-летней гарантией от производителя. Фурнитура Roto для пластиковых окон имеет основное отличие — плоский запорный язычок;
• австрийская фирма Maco. Основная часть выпускаемой продукции — скрытая поворотная и поворотно-откидная фурнитура. В ассортименте фурнитуры для окон Maco есть и противовзломные комплектующие с 5 степенями защиты;
• немецкая фурнитура Winkhaus известна на рынке более 50 лет. Такие коплектующие просты и удобны в регулировке за счет установки подъемных роликов особой конструкции.
• фурнитура Aubi для пластиковых окон, Германия. Компания выпускает фурнитуру, регулирующуюся и по высоте, и по сторонам — вправо и влево;

ТОП-Рейтинг 5 фирм производителей фурнитуры для окон.

В сложной системе нет ничего «незначительного». Недооценка, на первый взгляд, второстепенных вещей может иметь самые серьезные последствия. Так, некачественная фурнитура может лишить человека самой возможности открывать пластиковые окна, а в этом случае их герметичность из положительного качества превращается в отрицательное.

Как определить действительно качественный товар, не боящийся ни перепадов температуры, ни механических повреждений, ни каких-либо еще вредных воздействий? Для выяснения потребительских свойств продукта следует обратить внимание на его детали: ножничный кронштейн, устройство для подъема створки, предохранитель от захлопывания, усиленные петли, фиксаторы, компенсатор поворотно-откидные механизмы, ограничители поворота, петли для створок и рамок. Специально для читателей портала ОКНА.РФ мы подготовили список наиболее привлекательных производителей оконной фурнитуры

Специально для читателей портала ОКНА.РФ мы подготовили список наиболее привлекательных производителей оконной фурнитуры.

Пятерка лучших производителей оконной фурнитуры

“G-U” — первая компания в нашем списке. Существует уже более века (с 1907-го года), уникальное производство было налажено уже в конце 40-х гг. На российском рынке представлена, прежде всего, фурнитурой для деревянных, пластиковых и алюминиевых окон. В процессе производства используется передовой, улучшенный вид стали что гарантирует надежность эксплуатации и во-многом, защиту от взлома.

“Maco” — вторая компания из нашего списка. Производит фурнитуру для раздвижного и поворотно-откидного открывания двери. Фирма выпускает высокотехнологичные изделия. Например, встроенный блокиратор ошибочного открывания дверей или «спрятанные» детали во внутренностях фурнитуры — надежные гаранты качества и надежности изделия. Существуют противовзломные модели, с помощью которых можно защитить свое жилище от нежелательного проникновения.

“Aubi” — наш третий номер. Компания существует с 1873-го года. Фирма заслужила множество наград, неоднократно доказывала соответствие своей продукции самым высоким стандартам качества. Так, например, гарант DIN EN ISO 9001 получить очень трудно. Но производитель смог это сделать, доказав, таким образом, что выпускаемая оконная фурнитура действительно высокого качества. Компания завоевала значительную долю на европейском рынке (более 30%). Это удалось сделать благодаря высоким противовзломным качествам изделий. Глубочайшее доверие к компании со стороны потребителей — естественный спутник Aubi.

“Roto” — четвертый пункт нашего списка. Производственные мощности располагаются в Европе (как в восточной, так и в западной), США и Китае. Главным успешным решением продаж оконной фурнитуры “Roto”выступили плоские запорные язычки. Конструкция позволяет закрыть окно с небольшим усилием, которое одинаково рассредоточивается по всей площади касания. Такое инженерное решение продлевает срок службы всей фурнитуры в целом и ее частей в отдельности. Петли имеют вариацию перемещению в 3-х плоскостях – фактор влияет на выставление створок и регулировку прижима. На изделия распространяется десятилетняя гарантия.

“Winkhaus” — пятый пункт. Этот немецкий производитель появился в 1935 году. Основные поводы для гордости занесены в следующий перечень:

1. Запатентованный элемент позволяет открыть верхнюю створку на 2-3мм. ,
2. Инновационная серия “AutoPilot” содержит фурнитурные компоненты, дающие возможность ручного, и частичного автоматического монтажа оконной фурнитуры,
3. Эксцентрический ролик, с помощью которого можно производить регулировку зажима створки по периметру без применения дополнительных инструментов,
4. Компонент осуществления многоступенчатого наклона створки при проветривании.

Все перечисленные выше компании соответствуют самым высоким мировым требованиям. Вы можете купить фурнитуру пластиковых окон в компании Панорама-Плюс с помощью нашего портала!

Теги: #Лучшая фурнитура для пластиковых окон рейтинг

Строение фурнитуры

Окно прослужит долго, если фурнитура была подобрана качественно. Она сможет выдерживать любые нагрузки, которые были предусмотрены на этапе проектирования. В конструкции должен существовать специальный уплотнитель, который препятствует конденсату на внутренней поверхности изделия. Такое дополнение способствует аккуратному внешнему виду объекта.

Желательно, чтобы в окне присутствовали:

• замок от детей;
• москитная сетка;
• защита от взлома.

На смену им пришли более функциональные составляющие, подходящие под любой материал: дерево, пластик, алюминий.

В составе стандартного набора фурнитуры присутствуют:

• запирающий механизм;
• петлевая группа;
• конструкция для поворота створки.

На рынке присутствует широкий выбор фурнитуры для пластиковых окон. Какая лучше, можно понять, сравнив их функциональные особенности. Они могут отличаться по способу открывания.

При поворотном механизме окно распахивается при помощи вертикального подвеса. Если она откидная, можно видоизменять расположение створки, направляя её вниз или вверх.

Прочие виды фурнитуры по способу открывания:

1. Поворотно-откидная. Чтобы отрегулировать позицию створки, достаточно повернуть ручку в определённом направлении. В одном режиме открытие осуществляется стандартным способом, тогда как в другом необходимо ее откидывать.

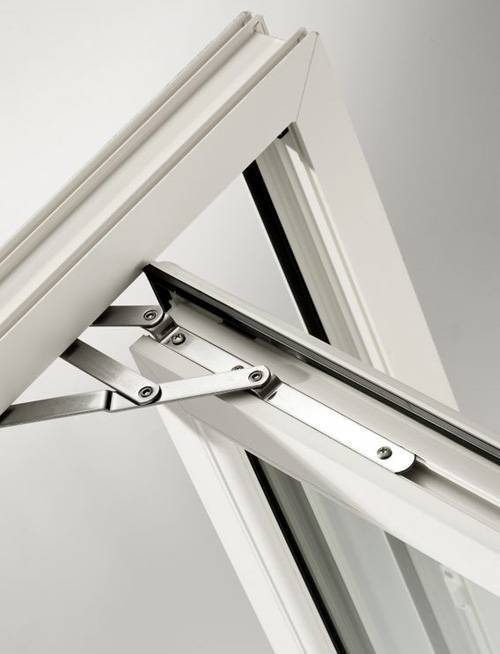

2. Среднеподвесная. Здесь имеется горизонтальный подвес, посредством которого створка раскрывается на 180 градусов. Эта модификация подходит для нестандартных по форме проемов: круглых и овальных.
3. Фрамуга. Это более сложные по сравнению с предыдущими механизмами элементы. Ее можно открыть расположенным по центру запорным замком и внутренним ограничителем. Предусматривается возможность монтажа электропривода для удалённого управления, специальных рычагов.

На мансарде целесообразно применять откидной механизм. Поворотно-откидные модели будут полезны в жилых помещениях. Структура окон ПВХ состоит из большого количества деталей, которые формируют единый механизм.

Оконные цапфы и планки

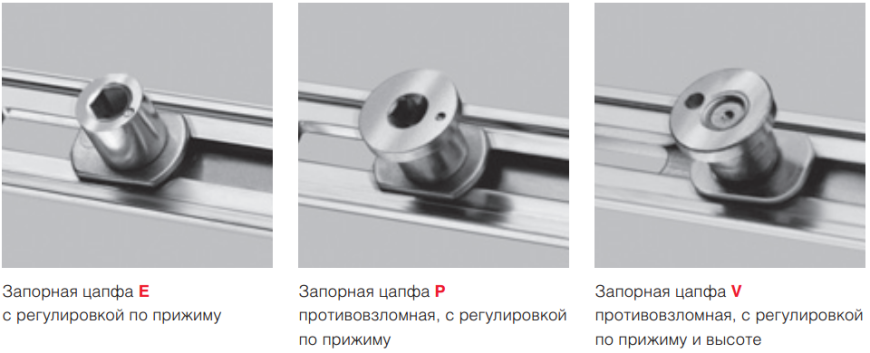

Рис. 13. Варианты запорных цапф.

Цапфы и планки предназначены для обеспечения максимально возможного прижатия элементов конструкции пластикового окна. Данная особенность позволяет в значительной мере повысить изолирующие и герметизирующие характеристики окон.

Цапфы представляют собой металлическую деталь, внешне имеющую отдаленное сходство с грибом (имеется своеобразная «ножка» и «шляпка»). Данный элемент предотвращает самопроизвольное проворачивание запирающих устройств и обеспечивает их максимальную сцепку, повышая прочность и безопасность всей конструкции.

Количество планок прямо пропорционально увеличению степени прижатия створок к раме. Как правило, на одну сторону оконной створки устанавливают одну планку. Для обеспечения оптимальной степени прижимания необходимо установить хотя бы по две планки на каждой из сторон створки. Помимо вышеописанных функций, планка также является хорошей опорой створки окон поворотно-откидного типа.

Для тех, кому выбирать не приходится

Турецкая фурнитура Kale

Но ведь далеко не все в России пользуются правом выбора.

Что происходит в том случае, если, допустим, власти крупного города решают расселить пенсионеров из депрессивного центрального района куда-нибудь на окраину, а в центре открыть торгово-развлекательные комплексы? И передает заказ на строительство нового микрорайона «под бабушек и внуков» какой-нибудь турецкой строительной фирме? А та, в свою очередь, заказывает фурнитуру тому, кто ближе, кто родней?

В большинстве случаев «ближе и родней» оказывается фирма Kale Kilit. Или просто Kale, как ее уже по-свойски называют на просторах 1/6 части суши. Её фурнитура проста и надёжна. Дёшева. Ее легко монтировать. И она вполне добросовестно сделана. Возможно, у нее нет многопозиционной опции микропроветривания, но зато из нее не будет сквозить, как из трубы, вьюжными февральскими вечерами.

Резюме: Kale – №1 для тех, кому не приходится выбирать. Она идет не только на новостройки. В настоящее время захватывает самый широкий рынок, сотрудничая с многими фирмами по производству профилей и их монтажу по всей России.

И не надо этого пугаться! Если вы скромный советский пенсионер и не боитесь, что из дома у вас унесут брильянтовое колье с жемчужными подвесками, то вам не нужна, и фурнитура с шестью степенями защиты. А все остальное у Kale есть!

На что следует обратить внимание при выборе оконной фурнитуры

Если у вас еще остались сомнения по поводу, какую фурнитуру выбрать для пластиковых окон ПВХ, как выбрать так, чтобы не ошибиться, то стоит отдавать предпочтение продукции проверенных производителей, изготовленных из материалов высокого качества. Не стоит забывать, что надежная работа и долговечность всей оконной конструкции на 50% зависит именно от качества фурнитуры.

Ведь если посмотреть на оконную пластиковую конструкцию бегло, то сразу запомнится либо профиль, либо стеклопакет, а на фурнитуру сразу почти не обращают внимания. Но именно эти, незаметные на первый взгляд элементы, определяют надежное функционирование и общее качество всей конструкции, поскольку именно на фурнитуру приходятся основные динамические и механические нагрузки. Поэтому самое главное в таких элементах — выверенность конструкции, точное соблюдение всех геометрических размеров и переходов (что в условиях кустарного производств обеспечить невозможно).

Осуществляя выбор качественной фурнитуры для металлопластикового окна, нужно руководствоваться следующими критериями:

•способность выдерживать высокие и продолжительные нагрузки;

•комфортность использования, удобство в эксплуатации, отсутствие специфических требований по уходу;

•долговечность и надежность. Эти показатели обеспечиваются механической прочностью конструкции, устойчивостью к коррозии;

•наличие дополнительных функций в соответствии с требованиями заказчика (это противовзломные элементы, детские замки и так далее).

Не стоит забывать, что стоимость качественной фурнитуры составляет до 15% от общей стоимости конструкции, но экономить на ее покупке крайне нежелательно. Лучше сразу укомплектовать окно фурнитурой от проверенных производителей (чаще всего это немецкие компании), чем устранять аварийные ситуации, вызванные сбоем в работе комплектующих, или проводить внеплановую наладку с привлечением специалистов. Кроме того, некачественная фурнитура очень быстро изнашивается, а следовательно, оконные створки теряют надежность фиксации и не могут сохранять изначально заданные показатели тепло- и звукоизоляции.

Оконные петли

Рис. 13. Оконная петля с крепежом.

От качества петель зависит прочность и долговечность эксплуатации всей конструкции. Поэтому к выбору данного элемента следует подходить особенно тщательно.

В зависимости от способа монтажа оконные петли подразделяются на следующие типы:

• Накладные. Представляют собой две металлические пластины с соединительным элементом (штырь и гнездо для него). Выпускаются для поворотно-откидных и обычных поворотных окон
• Ввертные. Петли данного типа крепят к раме окна при помощи резьбовых штырей (чем выше их количество, тем прочнее крепление). Количество штырей на одной пластине – от двух до четырех.
• Врезные. Один из наиболее надежных и долговечных типов петель. Благодаря врезанию в створку обеспечивается дополнительная плотность прилегания всех элементов, что значительно повышает показатель герметичности окна.
• Противовзломные. Разбор данного типа петель не представляется возможным при закрытом окне.

Популярные производители

Фурнитуру изготавливают сотни компаний, но большинство мастеров по установке рекомендуют приобретать продукцию топовых европейских фирм. Рейтинг лучших производителей возглавляют немецкие заводы Roto, Siegenia, Winkhaus и австрийская компания Maco. Сравнивать китайские аналоги с оригинальными изделиями известных брендов бессмысленно — качество азиатских производителей пока не дотягивает до лидеров.

Продукция перечисленных фирм имеет индивидуальные особенности:

• Фирма Roto обеспечивает надежность собственных изделий десятилетней гарантией. Фурнитура, произведенная на заводах Roto, отличается широким разнообразием и идеальной совместимостью между отдельными элементами. Продукция этого завода считается самой доступной среди лидеров.
• Австрийская Maco специализируется на поставках фурнитуры потайного типа, которая предназначена для монтажа внутри створок и рамы. Кроме того, Maco выпускает противовзломные конструкции, обеспечивающие от шести степеней защиты от несанкционированных действий третьих лиц. Продукция Maco относится к самой дорогой, поэтому использование данной фурнитуры для установки на стандартные окна нецелесообразно.
• Компания Siegenia, помимо универсальных изделий, предназначенных для сборки окон из любого материала (металл, пластик, дерево), готова изготовить фурнитуру по индивидуальному заказу для проемов нестандартного размера и конфигурации. Продукция этой компании востребована в домах индивидуальной застройки, загородных коттеджах и даже замках, но следует помнить, что заменять старую фурнитуру в обычном окне на новую от Siegenia может быть очень накладно. Сравнение цен с прочими производителями будет не в пользу индивидуального подхода.
• Завод Winkhaus запатентовал оригинальную роликовую запорную систему для окон. Наличие фурнитуры Winkhaus позволяет производить регулировку положения фрамуги и полное закрытие окна плавно, без особых усилий и рывков.

Помимо указанных производителей, на рынке крепежных элементов присутствуют компании из Турции, Словакии, России и Польши, но достоверных сведений о качестве продукции этих заводов пока нет, ввиду недолгого срока эксплуатации установленных запорных систем.

Популярные марки фурнитуры: преимущества и недостатки

Фурнитура ROTO

Немецкая фурнитура этой фирмы просто великолепна. Она является одной из самых известных и популярных в мире, имеет множество вариаций, что обеспечивает широкий выбор для покупателя.

Достоинства:

• Оптимальное соотношение цена-качество.
• Надежные, имеющие специальное антикоррозийное покрытие, детали фурнитуры долговечны и прекрасно работают.
• Презентабельный внешний вид.
• Гарантия 10 лет.
• Имеет самый полный набор функций, каждый из которых можно выбрать отдельно: защита от детей, от взлома, датчики сигнализации и пр.
• Приемлемая цена.

Недостатки:

• Некоторые модификации фурнитуры нельзя установить на оконные конструкции весом более 80 кг;
• Есть менее качественный китайский аналог.

При выборе ROTO стоит обратить внимание на производителя фурнитуры, так как она производится в разных странах, в том числе в Китае. Однако, если ваши окна изготавливают на крупном заводе, можно не переживать по поводу возможного низкого качества фурнитуры – крупные заводы напрямую приобретают фурнитуру у проверенных поставщиков, предоставляют гарантию на оконную конструкцию в целом, поэтому вероятность установки фурнитуры ROTO низкого качества при работе с серьёзной оконной компанией крайне мала

Фурнитура Siegenia-Aubi

Очень качественная фурнитура из Германии. Такую фурнитуру выбирают клиенты, привыкшие в самому лучшему, и именно поэтому ее устанавливают, как правило, с самыми лучшими видами профилей: Veka, Rehau, Salamander.

К достоинствам этой фурнитуры можно отнести следующее:

• Повышенная взломостойкость.
• Взаимозаменяемость деталей, что облегчает и удешевляет процесс планового обслуживания.
• Полная зашита от сквозняков благодаря 7 точкам прижима створки к раме вместо пяти стандартных (зависит от размера конструкции).
• Очень крепкая, выдерживает нагрузку до 1,5 тонн.
• эту фурнитуру возможно установить на пластиковое окно любого размера и формы, что ярко выделяет ее среди остальных брендов и делает ее идеальным вариантов для коттеджей с самыми причудливыми формами окон.

Недостатки:

Под видом полноценной Siegenia-Aubi могут предлагать «усечённый» вариант фурнитуры, что негативно сказывается на качестве.

Фурнитура Масо

Это австрийская фурнитура идеально подходит для престижных офисов и жилых высоток. Производится исключительно в Австрии.

Достоинства:

• 6 степеней защиты от взломов.
• Функция легкого закрывания.
• Очень презентабельный внешний вид.
• Детали имеют дополнительное антикоррозийное покрытие.
• Фурнитура снабжена широким набором функций, имеет много вариаций для открывания и закрывания.

Недостатки:

• Требует аккуратного обращения.
• Регулировка занимает много времени и требует специальных знаний.

Фурнитура WinkHaus и VHS

Это фурнитуры эконом класса, однако из технологическое отставание от лидеров рынка не так уж и велико. Более того, некоторые опции этих фурнитур пока не присутствуют в более дорогих аналогах. Например, устройство параллельного сдвига створки для проветривания от WinkHause. Особые системы для входных конструкций. Эти марки фурнитуры отличаются неплохими качеством и надежностью, что делает их привлекательными для тех, кто хочет приобрести и установить новые пластиковые окна максимально недорого.

Достоинства:

• Привлекательная цена.
• Легко монтируется и просты в обслуживании.
• Усиленные петли, выдерживающие нагрузку до 130 кг.

Недостатки:

• Тугой ход фурнитуры, по сравнению с более дорогими аналогами.
• Требует регулярного обслуживания в большей степени, чем более дорогие аналоги.
• Требует профессиональной и точной регулировки.
• Недостаточно широкий набор функций.

Резюмируя выше сказанное, можно сделать следующие выводы:

Фурнитура является основной частью любого пластикового окна в плане его функциональности, поэтому именно от того, насколько хороша и качественна фурнитура, будет зависеть его работоспособность и долгий срок службы.

Разница между фурнитурой премиум класса и более бюджетными аналогами составляет в среднем всего от 300 до 500 рублей с одного стандартного окна, в связи с чем мы настоятельно не рекомендуем экономить на фурнитуре.

Более дешевая фурнитура требует более тщательного ухода и последующего обслуживания с привлечением профессионалов, что со временем сведет на нет вашу экономию.

К сожалению, более привлекательная цена на фурнитуру достигается за счет экономии при ее производстве, что сказывается на качестве материалов и на функциональных свойствах фурнитуры.

Оконная фурнитура для пластиковых окон — ответы на вопросы

Оконная фурнитура – это комплект связующих элементов, обеспечивающих правильное и удобное функционирование окна.

Выбирая и покупая для установки в квартире новое окно, мы, как правило, обращаем мало внимания на такие, казалось бы, незначительные детали, как петли, ручки, механизмы, не осознавая при этом, что от всех этих элементов напрямую зависит, как долго прослужит окно, не будет ли оно заедать – в общем, будет ли им удобно пользоваться.

Что входит в комплект?

В стандартный комплект оконной фурнитуры обычно входят следующие детали:

1. верхние и нижние петли;
2. компенсатор;
3. предохранитель произвольного захлопывания;
4. устройство подъема створки;
5. фиксаторы для фурнитурного паза;
6. ножничный кронштейн;
7. усиленные петли;
8. поворотно-откидные механизмы

Кроме того, среди этих необходимых компонентов могут оказаться дополнительные – обеспечивающие какие-то «бонусные» функции. Например, ограничители поворота, основная функция который – фиксация створки в определенном положении, щелевые проветриватели, а также оконные замки, которые защищают окно от взлома.

Аутсайдеры рынка

Не удивляйтесь тому, что в наш рейтинг не попали многие гранды фурнитурного рынка. В частности, ROTO. Переиначивая известную фразу, можно сказать, что «Мажором можешь ты и быть, но рынок знать, увы, обязан».

Фурнитура ROTO — для отечественного потребителя производится в России

Очевидно, известнейшая компания перестаралась, открыв, в погоне за рентабельностью, целую дюжину заводов во всех частях света. В том числе, в Китае и в России. И не сумев наладить контроль за качеством выпускаемой в филиалах продукции.

В результате настоящее ROTO в РФ купить невозможно, а о китайских и отечественных поделках такие отзывы, что неловко и вспоминать.

К тому же, когда автор этих строк попытался узнать цену на продукцию фирмы, оставшийся неизвестным менеджер назвал сумму в 1,5 раза большую, чем стоимость чистокровной немецкой Siegenia. Возможно, многие копирайтеры и страдают избыточной мнительностью, но, все-таки, кажется, это не совсем тот случай. Это больше похоже на тот случай, когда потребителя пытаются держать за лоха.

«Кадры решают всё!» — говаривал дедушка Сталин. И был прав. Один такой ответ одного такого менеджера может стоить компании места на рынке.

Уплотнители

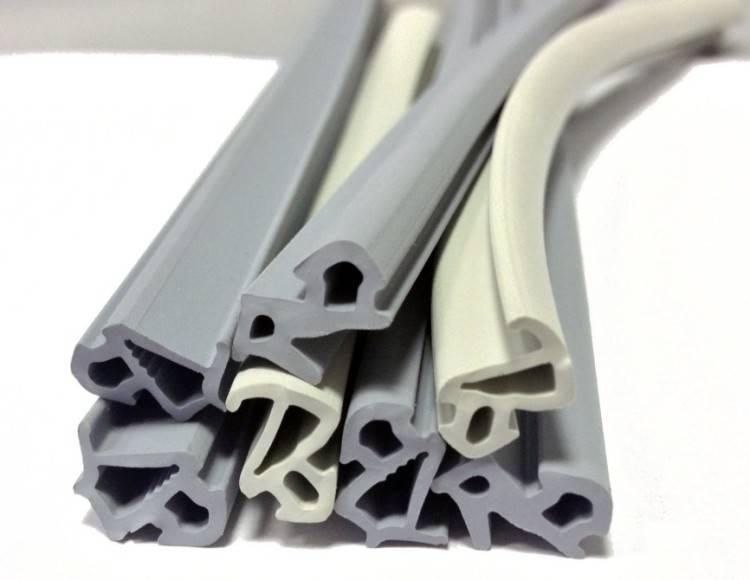

Рис. 12. Резиновые уплотнители для пластиковых окон.

Уплотнители являются одними из ключевых элементов пластиковых окон. Именно они обеспечивают герметичность всей конструкции, повышают сопротивление теплопередаче и тем самым увеличивают энергосберегающие показатели помещения. Уплотнители для пластиковых окон изготавливают, как правило, из резины. Именно этот материал не сегодняшний день обладает одними из наиболее высоких показателей изоляции и герметизации.

Типы уплотнителей из резины

• Силиконовые уплотнители. В качестве основного материала для их изготовления служит силиконовый каучук. Данный тип уплотнителей в настоящее время является лидером среди аналогов. Каучук – экологически чистый материал с прекрасными изолирующими свойствами и повышенной стойкостью к воздействию атмосферных осадков.
• Термоэластопластовые уплотнители (ТЭП). Основой послужила резина и модифицированный пластик.
• Уплотнители из синтетических каучуков. Основой для их изготовления является этилпропилен.

Установка поворотно-откидного механизма

Казалось бы, поворотно-откидные окна стоят почти в каждом доме и стали настолько привычные, что и их установка находится где-то на грани простейшего.

Установка фурнитуры на пластиковые окна с поворотно-откидным механизмов достаточно трудоемка и сложна.

При покупке подобной фурнитуры, помимо самих комплектующих, вы должны получить несколько инструкций, шаблон для расположения фурнитуры и даже небольшой для подбора диаметра сверла. Следите за тем, чтобы все это присутствовало в комплектеиначе вы просто не сможете самостоятельно монтировать механизм. Даже профессионалы всегда пользуются такими инструкциями и шаблонами, запомнить столько информации просто невозможно. 1) Для начала берем шаблон расположения фурнитуры на створке и основной раме. Выглядит она примерно так.

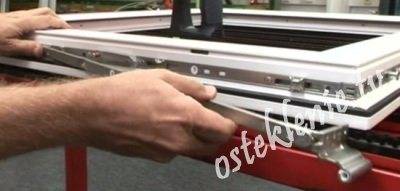

2) Для удобства можно разложить всю фурнитуру на столе согласно шаблону.

3) Начать установку лучше всего с левого нижнего угла. Там будет находиться угловой переключатель. Оставляем его в специально предусмотренный паз.

4) Горизонтальный средний запор устанавливается по тому же принципу.

5) Аналогично нижнему переключателю вставляется и верхний. Он будет вмонтирован в правый угол створки.

6) Затем нам понадобиться главный запор. Он прикладывается между двумя угловыми регуляторами.

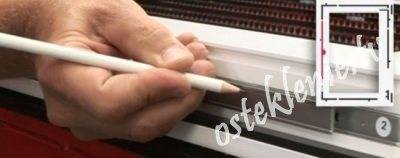

Сделайте отметки фломастером в тех местах, где соединяются уголки и главный запор. Длина главного запора делается с запасоми вы должны подогнать его размер уже в процессе установки.

7) Главный запор снимается с профиля. Теперь нам потребуются заглушки-прижимы. Это небольшие отрезки металла с несколькими углублениями (вы можете увидеть их на фото). Вам необходимо приложить край заглушки к заранее сделанной отметке, так, чтобы сама заглушка находилась ближе к середине. С другого края заглушки делается вторая отметка. Так нужно сделать с обеих сторон главного запора.

Теперь необходима ножовка и навыки её использования. Края запора нужно отсверлить по отметкам.

9) Только после этого запор можно закрепить на свое законное место, а в тех местах, где останется виден профиль, закрепляются ранее упомянутые заглушки.

10) Устанавливается правый верхний переключатель. Затем нужно установить второй главный регулятор с правой стороны, по тому же принципу что первый. То есть, делаются отметки сначала относительно уголков, затем прикладываются заглушки, напильником отрезается лишнее. Регулятор вставляется на место, а его края закрываются заглушками.

11) Далее нам потребуется шаблон для определения рекомендуемого диаметра сверла.

12) По шаблону сверлим отверстия для нижней петли на створке

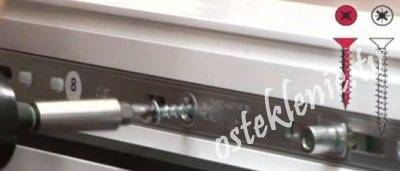

Обращайте внимание на рекомендованную длину саморезов. Она также указана в шаблоне

Для закрепления петли используются более длинные саморезы.

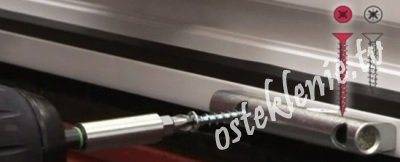

13) А теперь пригодятся и коротки саморезы. Они вкручиваются по всему периметру створки в отверстия предусмотренные производители.

В крайнее отверстие ножниц саморез не закручивают.

14) В это отверстие мы будет монтировать ножницы. А для их закрепления необходим один длинный саморез. Его вкручиваем в специальное отверстие у основания ножниц.

15) На это все махинации со створкой завершены. Приступаем к основной раме. С помощью шаблона подбираем размер сверла и делаем отверстия для нижней петли. Затем поднимаем шаблон до упора и делаем такие же отверстия для верхней фурнитуры.

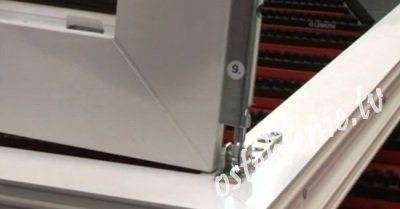

16) Закрепляем нижнюю петлю при помощи саморезов рекомендуемой длины. Тоже самое делаем и с верхней.

17) Надеваем створку на нижнюю петлю.

18) Затем опускаем створку и соединяем вместе две детали верхней петли.

19) В те петли, где предусмотрен штифт (металлическая ось) необходимо установить эту деталь, тем самым завершив установку петель.

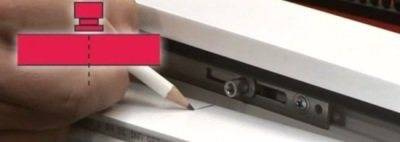

20) Приподнимаем створку и карандашом отмечаем места соединения запорных цапф и основного профиля.

21) Такие же отметки нужно сделать и в том месте, где находится блокиратор.

22) Согласно отметке, к раме прикрепляем поворотно-откидной зацеп

Обратите внимание, что центральное отверстие под саморез должно находиться ровно под отметкой

23) Ориентируясь на вторую отметку, устанавливаем блокировщик.

24) Установите ручку согласно предыдущей инструкции. Теперь необходимо несколько раз открыть и закрыть сворку, тем самым проверив исправность фурнитуры.

Запоры для окон

Запоры для окон служат для открывания, закрывания и откидывания створки. В действие мы его приводим, когда крутим ручку. Она, в свою очередь, двигает рычажок – микролифт, который располагается рядом с ней. А уже от него движение передается всей запорной системе. Запоры бывают основными, средними и дополнительными.

Средний запор  находится с двух сторон профиля – внизу и сбоку – со стороны петель. Его задача – прижать раму к профилю. Соединяется с поворотно-откидным запором, ножницами, верхним и нижним шпингалетами и штульповым запором.

Дополнительный запор – это многозапорный замок, например.

Основные запоры для окон бывают нескольких видов.

Если вас волнует безопасность вашего жилища, можете установить защиту на окна, помимо запоров. Подробнее в статье: Что защитит окно от взлома?

Самые надежные оконные петли – DR. HAHN, изготовленные в Германии. О них читайте здесь.

Возникли проблемы с фурнитурой? На сайте есть статья, как регулировать пластиковые окна, чтобы створки не провисали и в окно не дуло.

Виды основных запоров

– Поворотно-откидной запор, устанавливают на поворотно-откидных окнах. Внешне он напоминает пластину из двух частей: неподвижной и подвижной. Подвижная часть похожа на гребенку, которая двигает все остальные детали фурнитуры. Как итог, все запорные цапфы встают в планки, так скажем, занимают исходные позиции. И окно закрывается.

У неподвижной части запора есть своя цапфа. И когда вы переводите створку в откидное положение, с помощью этой цапфы вес створки ложится на поворотно-откидную ответную планку.

Штульповый запор используют на окнах без вертикальной перекладины между створками

– Поворотный запор – упрощенная версия первого запора. Он предназначен для поворотных конструкций и не имеет гребенки. Следовательно, движение от ручки не передается сопрягаемым деталям фурнитуры. Рама прижимается к створке только в одном месте – где расположена ручка.

– Штульповый запор, устанавливают на штульповых окнах. Это такие окна, в которых нет импоста – вертикальной перекладины между створками.

Так что задача запора – чтобы створки плотно соединялись между собой. Этому способствует штульп, который имеет вид бруска и устанавливается на одну из створок.

В штульповых окнах всегда одна створка – активная. Она бывает поворотной и поворотно-откидной. Вторая – пассивная. Она не откидывается, и ее можно открыть только вслед за первой.

Важные технические нюансы

Фурнитурный паз

Этот элемент необходим для установки фурнитуры в створке профиля. Стандартные европейские профили из пластика имеют паз под фурнитуру равный 16 мм. Фактические параметры элемента 16,2 мм, т. е. имеется припуск в 0,2 мм.

При выборе фурнитуры учитывают типоразмер фурнитурного паза. Самые популярные типоразмеры: 12/20-9 и 12/20-13. Цифры отражают соотношение профилей (рамного и створчатого) при условии закрытых створок.

Фальцлюфт створки

Ширина наплава/нахлеста – длина в мм отрезка между фальцем створки и торцом ее наплава.

Ось фурнитуры, по-другому центра фурнитурного паза – это показатель расстояния от внутренней поверхности рамы до оси фурнитурного паза створки.

По этому показателю можно определять степень устойчивости всей конструкции к взлому.

О преимуществах фурнитуры для пластиковых окон фирмы Масо в видео:

Дорнмасс фурнитуры

Расстояние от оси ручки до фурнитурного паза называют дорнмасс. В зависимости от типа запорного механизма дорнмасс может равняться 7,5-80 мм. Профессионалу этот показатель говорит о степени надежности запора и замков.

Высота фурнитурной ручки

Для некоторых жилых помещений стеклопакеты со стандартным размещением оконной ручки не подходят.

Уровень расположения оконной ручки определяет длина промежутка между нижним фальцем створки и дыркой под эту самую ручку. Исходя из этого показателя, и узнают высоту ручки фурнитуры – она идентична длине указанного промежутка.

Ведущие запоры, имеющие отверстие под управляющую рукоятку, могут иметь постоянное или переменное расположение этого отверстия:

• используя основные фурнитурные запоры, рассчитанные на постоянное расположение ручки, ее высоту вычисляют с учетом типоразмера запорного элемента, поэтому расположить ручку в нестандартном месте не получится;
• используя основные фурнитурные запоры, рассчитанные на переменное расположение ручки, точку ее монтажа допустимо менять согласно заказу клиента, смещая элемент выше или ниже типичного уровня.

Советы по регулировке прижима створки окна ПВХ в видео:
