Как выбрать электрический кабель для частного дома

ОДНОПРОВОЛОЧНЫЙ ИЛИ МНОГОПРОВОЛОЧНЫЙ КАБЕЛЬ?

Жилы у кабеля или провода, кроме материала изготовления, бывают также однопроволочные и многопроволочные. Каждая из этих разновидностей имеет свои достоинства и недостатки и соответственно области применения.

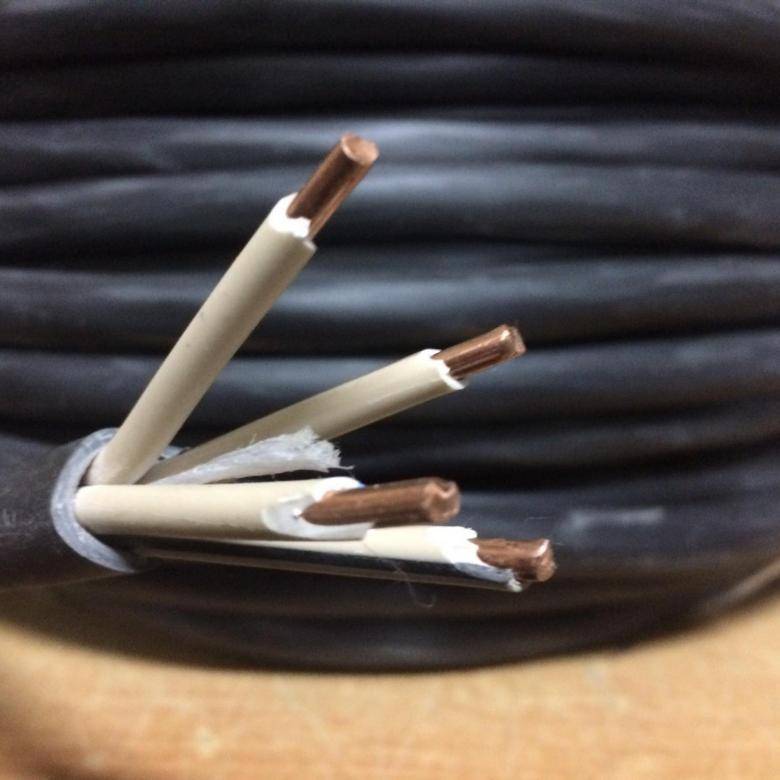

Однопроволочная жила кабеля, представляет собой один сплошной проводник, монолит из токопроводящего материала определенного сечения, покрытый изоляцией.

Кабель с однопроволочными жилами более жесткий, при частых перегибах ломается, поэтому обычно используется для прокладки именно стационарный электропроводки, тем более, что при прочих равных, он стоит дешевле многопроволочного и более прост и удобен в монтаже.

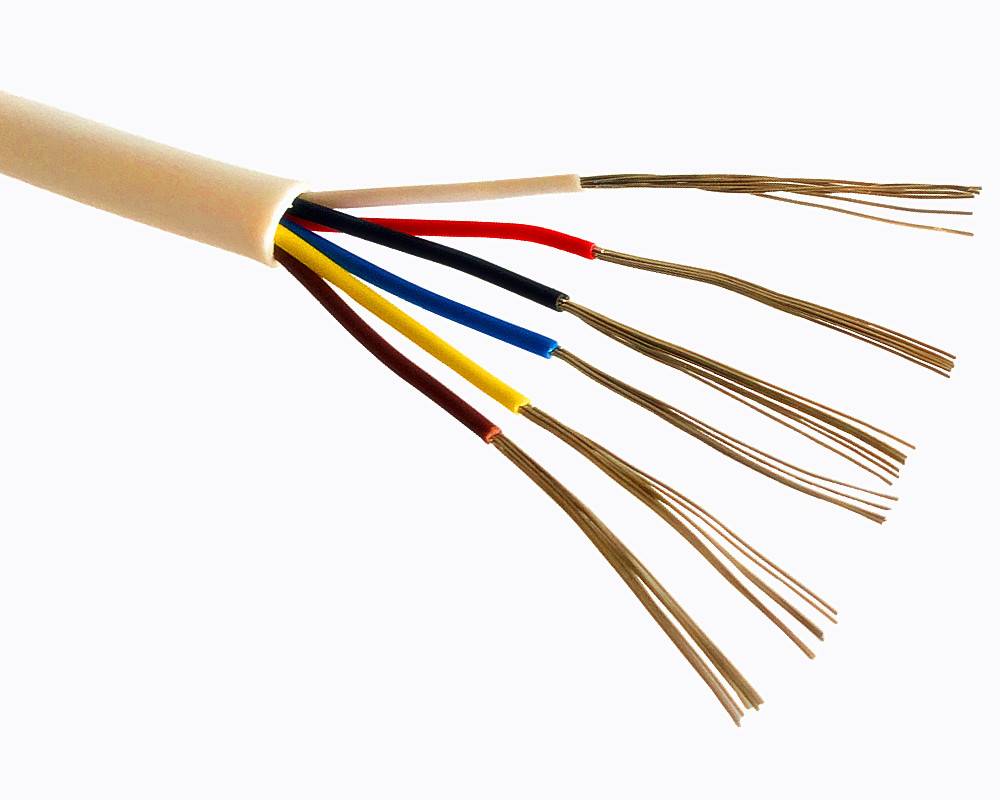

Многопроволочнчая жила кабеля, состоит из множества тонких проводников в общей изоляции, из суммарного количества которых и образует общее сечение такой жилы.

Кабель или провод с многопроволочными жилами довольно гибкий, поэтому он идеален для подключения переносного электрооборудования, так же удобен при проклдке в труднодоступных местах.

При подключении проводов с многопроволочными жилами к клеммникам розеток, выключателей или другой электроаппаратуры, требуется их оконцовывание или опрессовка наконечниками.

Есть у многопроволочных и однопроволочных жил кабелей и проводов различия и в том, как они проводят электрический ток, но в условиях бытовой сети квартиры, их достоинства и недостатки практически нивелируются. Поэтому, выбор применения того или иного типа жил у кабелей, стоит делать в первую очередь из соображений удобства монтажа и последующей эксплуатации, а для стационарной проводки это однозначно однопроволочный!

5.5. Рекомендуемые марки проводов и кабелей

В ПУЭ (7-е изд., раздел 7, п. 7.1.34) для внутренних электропроводок зданий предписывается использование проводов и кабелей с медными жилами. Поэтому ниже рекомендуются марки проводов и кабелей для применения в жилых зданиях только с медными жилами.

В табл. 5.15 приведены основные данные наиболее употребительных силовых кабелей напряжением до 1 кВ, которые используются для внутренних электропроводок. Так как приведенные марки кабелей могут быть использованы в помещениях любой категории по электробезопасности (сухие, влажные, сырые, особо сырые), то в таблице указаны также возможные способы их прокладки.

В табл. 5.16 приведены основные данные и рекомендации по применению наиболее употребительных проводов.

Для внешних электропроводок в коттеджах используются кабели и провода как с медными, так и алюминиевыми жилами. К внешним электропроводкам относятся: ответвления от воздушных линий, вводы в дома и электрические сети на приусадебных участках. Здесь находят применение как неизолированные провода (например, марки А) сечением не менее 16 мм2, так и кабели, часть из которых учтена в табл. 5.15.

3 Правила устройства электроустановок. М, 1998. 6-е изд. перераб. и доп. (п.п. 1.3.10 и 1.4.16)

Таблица 5.15 Основные данные и рекомендации по прокладке наиболее употребительных силовых кабелей с медными жилами напряжением до 1 кВ для внутренних электропроводок

Основные данные и рекомендации по прокладке наиболее употребительных силовых кабелей с медными жилами напряжением до 1 кВ для внутренних электропроводок

Тип,

марка

кабеля

Краткая

характеристика

Изоляция

Оболочка

Число

жил

Сечение

жил,

мм2

Напря жение, В

Рекомендации по способам прокладки

Примечание

ВВГ

Поливинилхлоридная

Поливинилхлоридная

1

1,5-50

660,

1000

Открыто – по конструкциям и в коробах Скрыто – в трубах

Применяется во внешних электропроводках: ответвления от ВЛ на опорах по территории

2

1,5-50

3

1,5-240

4

1,5-185

5

1,5-25

ВВГнг

Понижен

ной

горючести

Поливинилхлоридная

Поливинилхлоридная

2

1,5-10

660

Открыто – по конструкциям и в коробах Скрыто – в трубах

4

1,5-10

ВВГ-П

То же, плоский

Поливинилхлоридная

Поливинилхлоридная

2

1,5-16

660

3

1,5-4

ПВГ

Полиэтиленовая

Поливинилхлоридная

1

1,5-10

660

Открыто – по конструкциям и в коробах Скрыто – в трубах

Применяется во внешних электропроводках – на опорах по территории

2

1,5-10

3

1,5-10

4

1,5-10

NYM

С промежуточной оболочкой из резины

Поливинилхлоридная

Поливинилхлоридная

2

1,5-6

300,

500

Открыто – по конструкциям и в коробах Скрыто – в трубах

3

1,5-10

4

1,5-16

5

1,5-25

ВРГ

Резиновая

Поливинилхлоридная

1

660

Применяется во внешних электропроводках – ответвления от ВЛ на опорах по территории

2

3

4

НРГ

Оболочка не горючая

Резиновая

Резиновая

1

1,5-10

660

Применяется во внешних электропроводках – ответвления от ВЛ на опорах по территории

2

1,5-10

3

1,5-10

4

1,5-10

Таблица 5.16 Основные данные и рекомендации по применению наиболее употребительных проводов с медными жилами напряжением до 1 кВ для внутренних электропроводок

Основные данные и рекомендации по применению наиболее употребительных проводов с медными жилами напряжением до 1 кВ для внутренних электропроводок

Тип,

марка

провода

Краткая

характеристика

Изоляция

Оболочка

Число

жил

Сечение жилы, мм2

Напряжение,

В

Рекомендации по применению

категория

помещений

способы

прокладки

ПВ1

Не гибкий

Поливинилхлоридная

1

0,5-10

16-95

450

Сухие, влажные, сырые, особо сырые

Скрыто –

в трубах,

в пустотных

каналах

несгораемых

строительных

конструкций

ПВ2

Нормальной

гибкости

1

2,58-95

ПВ3

Повышенной

гибкости

1

0,5-95

ПВ4

Высокой

гибкости

1

0,5-10

ППВ

Плоский, с разделительным основанием

Поливинилхлоридная

2 и 3

0,75-4,0

450

Сухие,

влажные,

сырые

Открыто – в коробах

ПВС

Гибкий, со

скрученными

жилами

Поливинилхлоридная

Поливинилхлоридная

2, 3, 4, 5

1,5-2,5

380

Сухие,

влажные,

сырые

Открыто – в коробах Скрыто – в трубах

ПУНП

Пластмассовая

Поливинилхлоридная

2 и 3

1,0-6

250

Сухие,

влажные,

сырые

Открыто – в коробах Скрыто – под штукатурку

ПУГНП

Гибкий

Пластмассовая

Поливинилхлоридная

2

1,5-2,5

250

Сухие,

влажные,

сырые

Открыто – в коробах Скрыто – под штукатурку

ПРТО

Оплетка из хлопчатобумажной пряжи, пропитанная проти- вогнилост- ным

составом

Резиновая

1, 2 и 3

0,75-120

660

Сухие,

влажные,

сырые

Скрыто – в несгораемых трубах

ПР

Резиновая

Резиновая

1

1,5-10

660

Сухие,

влажные,

сырые

Скрыто –

в пустотных

каналах

несгораемых

строительных

конструкций

ПРТ

Гибкий

ПРН

Не распространяющий горение

Резиновая

Резиновая

1

1,5-120

660

Сухие,

влажные,

сырые

Скрыто – в пустотных каналах несгораемых строительных конструкций Открыто – на открытом воздухе

ПРГН

То же, гибкий

Резиновая

Резиновая

1

1,5-120

660

Расчет сечения кабеля по мощности и длине

Правила устройства электроустановок описывают все факторы, оказывающие влияние на выбор сечения кабеля для монтажа электропроводки. Основным из них является нагрузка, используемая в сети. Получить ее можно, зная мощность электрооборудования.

Влияние оказывают и другие факторы:

  • Количество жил: от этого зависит, насколько сильно нагревается провод.
  • Способ укладки: кабели, уложенные под землей, выдерживают большую нагрузку. Провода, уложенные в короб, нагреваются друг о друга. Если в коробе находится больше четырех проводов, для расчета сечения применяется поправочный коэффициент, указанный в ПУЭ.
  • Процент падения напряжения.
  • Температура воздуха, при которой будет эксплуатироваться сеть.

К электрическим сетям предъявляются следующие требования:

  • безопасность;
  • надежность;
  • экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода – это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( “Правила устройства электроустановок“). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

  1. Напряжение питания (однофазное или трехфазное).
  2. Материал проводника.
  3. Ток нагрузки, измеряемый в амперах (А), или мощность – в киловаттах (кВт).
  4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину – 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно “Правилам устройства электроустановок“, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА.

Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшиться и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к. будут подключаться защитные автоматы.

При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:

  1. Длина провода, единица измерения – м. При её увеличении растут потери.
  2. Площадь поперечного сечения, измеряется в мм². При её увеличении падение напряжения уменьшается.
  3. Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.

Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:

  1. В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
  2. С помощью таблиц ПУЭ определяют сечение провода по току.
  3. Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
  4. Находим падение напряжения из соотношения: ΔU=I*R.
  5. Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.

О выборе марки кабеля для домашней электропроводки

Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.

А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.

После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.

Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.

Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.

Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.

Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.

При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».

Почему нужно использовать ВВГнг кабель внутри дома

ВВГнг кабель изготавливается из не горючего материала — ПВХ пластиката, выдерживает кратковременный нагрев до 500°С, а присутствующие галогеновые частицы в изоляции кабеля самозатухают при воспламенении.

Расшифровка ВВГнг кабеля

  • В — изоляция из ПВХ пластиката
  • В — оболочка из поливинилхлоридного пластиката
  • Г — отсутствие защитного покрова
  • Нг — не распространяет горение при групповой прокладке
  • (А) — класс пожарной безопасности категория A
  • Длительно-допустимая температура 70 °С
  • В режиме перегрузки  90 °С
  • Предельная температура при коротком замыкании 160 °С
  • По условию невозгорания при коротком замыкании 350 °С
Сечение токопроводящей жилы, мм2Для проводов, проложенных
Открытая проводкаВ стене, двух одножильныхВ стене, трех одножильных
0,511
0,7515
1171615
1,5231917
2,5302725
4413835
6504642
10807060
161008580
25140115100

Расшифровка ВВГнг кабеля

  • В — первый слой, ПВХ пластиката, температура воспламенения 500°C
  • В — второй слой, оболочка из ПВХ пластиката, температура воспламенения 500°C
  • Г — отсутствие защитного покрова
  • НГ — не распространяет горение, в оболочке  ПВХ пластиката дополнительно  присутствую галогеновые частицы, которые при воспламенении самозатухают.

ВВГнг кабель область применения:

  • Подключения электрических розеток;
  • Подключения осветительных приборов;
  • Для внутренней прокладки кабелей в стены;
  • Для наружной прокладки кабелей в кабель каналах.

ВВГнг основные характеристики:

  • Рабочий диапазон температур – 50 +50°C;
  • Допустимая рабочая температура нагрева +70°C, в аварийном режиме +80°C;
  • Подвержен ультрафиолетовому излучению, по внешнему фасаду дома необходимо прокладывать в гофре/кабель каналу;
  • Устойчивость к воздействию влаги;
  • Срок службы – минимум 30 лет.

Вывод: ВВГнг кабель нужно использовать для прокладки внутри дома, так как ВВГнг кабель изготавливается из не горючих материалов и не поддерживает горение.

Как утилизировать провод после отработки

Все кабели изготовлены из меди и алюминия. Некоторые марки содержат сталь и свинец. Цветной металл можно сдать в пункты приема и получить за него деньги. Но придется обжечь изоляцию на открытом огне.

Изолированная цветная проволока, из которой сотканы жилы некоторых марок кабелей, может быть использована для плетения брелоков и небольших украшений.

Промышленная утилизация состоит из нескольких этапов:

  • кабели сортируют и нарезают небольшими кусками по 20–40 мм;
  • после магнитной сепарации их рубят на специальных дробилках на кусочки размером 4–8 мм;
  • после отделения металла от изоляции происходит удаление металлов и упаковка их в прессованные брикеты.

Медь и алюминий отправляют на переплавку, а изоляционные материалы утилизируют отдельно. Пластик перерабатывают на специализированных заводах.

Типы проводов для электропроводки

В основном провода делятся на медные и алюминиевые. В последнее время все большую популярность получают медные кабели, потому что у них достаточно низкое сопротивление. При равном сечении медный кабель может пропустить больше тока и выработать большую мощность.

Электрокабель с медными жилами имеет больший срок эксплуатации. Но алюминиевые изделия намного дешевле, поэтому очень часто люди отдают им предпочтение.

Также кабель для проводки можно разделить на:

  • моножильные. Грубые и не гибкие, в основном их прокладывают скрытым способом. Нет необходимости их постоянно менять, они достаточно качественные и долговечные. Не допускается сгибание;
  • многожильные. Мягкие, предусматривают постоянное сгибание. Достаточно эластичные, они подходят для использования в бытовых приборах, для удлинителей, переносок. Многожильные кабели применяют при прокладке электропроводки открытым методом. Поэтому для них необходимо делать двойную защиту.

Ниже подробно описано, что лучше подойдет для системы электропроводки в частном доме.

Провод ВВГ

Один из популярных и экономичных вариантов для скрытой проводки. В России почти повсеместно используется ВВГ кабель.

  • если не указан символ А — то внутри медные провода;
  • В — означает ПВХ изоляцию;
  • В — наружный слой также произведён из ПВХ;
  • Г — голый, указывает что провод не бронированный.

Внешняя изоляция не распространяет огонь и не выделяет едкий дым. Такая оболочка безопасна, потому что при пожаре, огонь не пойдет по проводке дальше.

ВВГ кабель разрешается применять в разных целях, например для стационарной электропроводки с напряжением не больше 1кВ. Для применения в бытовых целях необходимо использовать кабель с изоляцией до 660В. Такие изделия могут служить до 30 лет при правильной эксплуатации. ВВГ модель применяется при температурах от −50 до 70 градусов, максимальный критический показатель 170 градусов. Что больше, чем в любом изделии, указанном ниже. Разрешается использовать в саунах, подвалах и местах с повышенной влажностью, предварительно поместив в защитную гофру. Стойко переносит перепады температур и дополнительные нагрузки.

Провод NYM

Электрический провод NYM называется силовым токопроводящим, необходимым для напряжения не больше 0,65 киловатт. Устройство такого типа имеет три слоя изоляции. Она изготавливается из огнеупорного безопасного сырья. Кабель полностью соответствует ГОСТам, может прокладываться как в доме, так и в квартире.

НЮМ можно расшифровать как:

  • N — изделие стандартного вида;
  • Y — слой изоляции выполнен из ПВХ состава;
  • M — имеет внешнюю оболочку.

Сфера использования кабеля NYM достаточно обширная. Он служит для квартирной прокладки открытого или скрытого способа. Благодаря негорючим материалам, провод NYM отлично подходит для электропроводки в частных домах, выполненных из дерева.

Кабель ПУНП

Изделие типа ПУНП — это электротехнический провод силовой категории, изначально используемый для подсоединения осветительных групп и других «бытовых» потребителей электроэнергии. В последние годы его используют все реже и не рекомендуют для прокладки в проводке. Зачастую его применяют из-за низкой цены и высокой гибкости. Но он уступает более новым моделям.

Расшифровка ПУНП, следующая:

  • П — провод;
  • УН — универсальный;
  • П — плоской формы.

Область применения такого изделия достаточно узкая. Проблема в том, что изделие ПУНП производится по ГОСТам от 1995 года, и не подходит под современные аспекты жизни.

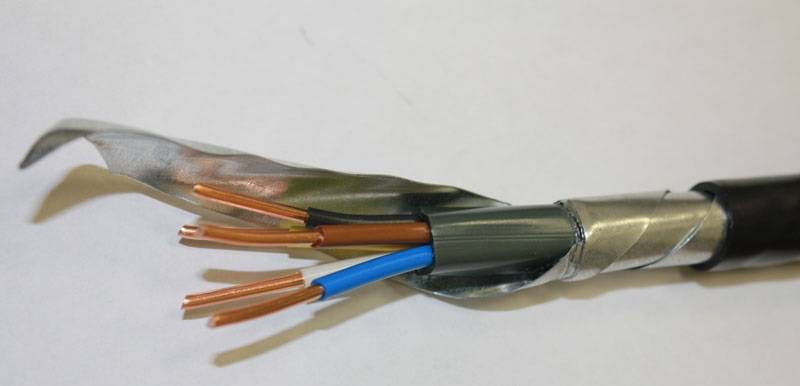

Бронированный провод ВБбШв

ВБбШв — это силовой кабель, который необходим для прокладки с напряжением или 600 вольт, или 1000. Помимо обычного слоя изоляции, в нем есть бронированная оболочка.

  • В — внутренняя оболочка изготовлена из тонкого ПВХ материала;
  • Бб — бронь произведена из металлических лент;
  • Шв — наружный слой имеет в составе ПВХ.

Также нужно подчеркнуть, что в составе провода медные жилы. Их число может варьироваться от 1 до 6. В составе самих жил может быть одна или несколько проволок.

В кабеле есть расцветка для каждого провода. Это необходимо для того, чтобы при прокладке не путаться. Иногда вместо цвета, присутствует маркировка штрихами.

ВБбШв

Кабель с 1-5 медными жилами сечением 1,5-240 кв. мм. Внутренняя и внешняя изоляция выполнены из ПВХ, полость между ними также заполнена ПВХ. Для усиления используются две стальные ленты, которые обматывают кабель и прячутся под наружной оболочкой. Зазоры между витками первой ленты скрываются под витками второй ленты. Кабель рассчитан максимум на 1000 В, может эксплуатироваться в широком диапазоне температур, как и ВВГ. Радиус изгиба равен 10 диаметрам.

К модификациям данного кабеля относятся:

  • АВБбШв с алюминиевыми жилами;
  • ВБбШвнг с негорючей изоляцией;
  • ВБбШвнг-LS – кабель, изоляция которого не горит, а при тлении выделяет минимум дыма.

Кабель можно монтировать под землей, в районах с повышенной взрывоопасностью, также он подходит для наземного монтажа при использовании защиты от солнца.

Как проверять кабель при покупке

Проверяют, сделана продукция по требованиям ГОСТ или ТУ. В последнем случае нужен сертификат соответствия, выданный организацией с таким правом деятельности, например, ВНИИ КП

Обращают внимание на качество металла, например, свойства меди зависят от класса, которых при производстве проводов используют три

Недобросовестные производители занижают сечение жил. В ГОСТ указано, что снижать это значение можно, если общее сопротивление остается неизменным. Но тонкие жилы быстрее греются, что приводит к аварийным ситуациям.

Тонкая оболочка к пробою осветительного провода не приведет, но будет легче повреждаться, особенно это касается гибких проводов для переносных ламп. На защитную изоляцию должна быть информация от производителя о ее составе.

Рекомендации по монтажу

При установке розеток используют два варианта прокладки токоведущих жил — скрытая и открытая проводка к распределительной коробке. Монтаж скрытых проводников осуществляют в штробах на негорючих основаниях — стены из кирпича, цемента.

Открытый монтаж выполняют с размещением силового провода в кабель-канале или защитном рукаве, гофре, плинтусе, чтобы исключить возгорание пожароопасных конструкций или повреждение проводников.

После выбора сечения кабеля учитывают основные правила прокладки проводов при установке розеток:

  1. При скрытом монтаже глубина штробы составляет минимум 20 мм.
  2. Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
  3. Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
  4. Использование автомата для каждой комнаты — обязательное условие монтажа.
  5. При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.

Самостоятельная установка розеток производится только после обесточивания комнаты.

Устройства защитного отключения электрической энергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких мощных приборов автомат срабатывает в результате превышения показателя силы тока на конкретном участке электрической цепи.

Негативные факторы для уличной проводки

На кабельные линии, проложенные на открытом воздухе, действуют несколько негативных факторов:

  1. Ультрафиолетовые лучи. Солнечный свет пагубно влияет на некоторые виды изоляции проводников. Процесс этот длительный и трудно контролируемый. Поэтому следует выбирать изделия с изоляцией из материалов, не разрушающихся под воздействием УФ-лучей.
  2. Температура окружающего воздуха. Низкая может привести к растрескиванию изоляции. Поэтому при выборе кабелей и проводов следует выяснить их диапазон рабочих температур. Так же следует учитывать температуру монтажа. Обычно она составляет не ниже 20 градусов мороза.
  3. Ветер. Сильный ветер способен повредить как оболочку кабельной линии, так и жилы внутри. Если кабель будет проложен по улице, следует учитывать климатический район монтажа.
  4. Гололед. Если наружная сеть проводится в районах, где зимой бывает повышенное образование гололеда, стоит учесть этот фактор. Проводник, покрытый ледяной коркой, может стать тяжелее в несколько раз и при длинных пролетах порваться под своим весом.

Прокладывать кабель на улице можно тремя способами и у каждого из них есть свои достоинства и недостатки:

  1. По воздуху. Самый быстрый для монтажа способ. Недостатки этого метода: требует надежного крепления тросов, подверженность линий негативным влияниям погодных условий.
  2. По стенам зданий. Для такого метода гораздо проще подобрать материал проводника. Недостатки: трудозатратный монтаж, нарушение внешнего вида зданий, негативное влияние на проводник температуры окружающего воздуха и солнечного света.
  3. В земле. Такой метод позволяет решить множество проблем. Погодные условия и солнечный свет не оказывают никакого влияния. Внешний вид зданий и прилегающей территории не нарушается. Недостатком является трудозатратность электромонтажа, в некоторых случаях с необходимостью привлечения строительной техники для раскопки траншеи.

Полезные рекомендации

Советы покупающим электрокабель:

  1. Внимательно осмотрите внешний вид кабеля. Даже небольшие загибы, вмятины, царапины могут привести к неисправности проводки.
  2. Отсутствие упаковки, ее плохой внешний вид могут говорить о некачественном хранении кабеля. Лучше отказаться от такой покупки.
  3. С целью экономии освещение можно выполнить алюминиевыми проводами, а к розеткам подключить кабель с медными жилами.
  4. Чтобы уменьшить резерв по площади сечения до 30%, рекомендуется оставить в квартирном щитке клеммы для подключения дополнительных линий в случае необходимости (например, покупки энергоемкого оборудования).

Затраты по правильному устройству электросети полностью окупаются долговечностью и надежностью проводки.

Правила чтения маркировки кабеля

На оболочке кабеля, применяемого для электромонтажа в жилом помещении, содержится вся необходимая для выбора изделия информация. Надпись, которая должна быть четкой и хорошо читаемой, пропечатывается или выдавливается в процессе изготовления продукции. Основные сведения об определенном виде кабельной продукции наносятся по всей длине изделия, на небольшом расстоянии друг от друга.

Вот некоторые обозначения. Первая буква, используемая в маркировке, указывает на материал для изоляционной оболочки:

  • П – провод либо изоляция из полиэтилена;
  • В – поливинилхлоридная (ПВХ) изоляция;
  • К – контрольный кабель;
  • Р – изоляция из резины.

Вторая буква обозначает материал, из которого сделана оболочка жилы:

  • В – ПВХ-изоляция;
  • Р – резиновая оболочка;
  • П – полиэтиленовая изоляция.

Помимо этого, маркировка может содержать и другие буквы, отражающие прочие характеристики электрокабеля:

  • нг – изоляция кабеля имеет пониженную горючесть;
  • Шв — защитный герметичный провод; ПВХ-шланг;
  • LS – при плавление провода выделяется мало дыма;
  • Бб – защитная оболочка, состоящая из двух стальных лент;
  • Э — экранированный кабель;
  • Б — бронированный провод;
  • з — кабель с заполненными промежутками между проводниками;
  • П – плоский провод;
  • Г — кабель, имеющий повышенную гибкость;
  • ОЖ – однопроволочная жила.

Буква для обозначения материала, из которого сделан кабель, присутствует только для алюминиевых изделий (А). Для медных проводов буква не указывается, поскольку этот металл используется по умолчанию.

Маркировка может содержать также следующую важную информацию:

  • наименование изготовителя;
  • год выпуска;
  • число жил;
  • сечение;
  • напряжение (номинал).

В каталогах и ценниках обычно не указывается производитель и дата изготовления. В этом случае маркировка имеет вид ВВГнг(ож)-0.66 кВ 3х1.5.

Что расшифровывается как трехжильный негорючий (нг) гибкий (Г) медный кабель с тремя однопроволочными жилами (ож), сечение которых составляет 1.5 кв мм. Кабель рассчитан на номинальное напряжение в 660 В, и имеет изоляцию и оболочке из ПВХ-пластика (ВВ). Дополнительная информация по маркировке кабелей и проводов представлена в этой статей.

Как правильно выбрать сечение

Сечение кабельной продукции зависит от мощности подключаемых приборов. В сети освещения уже редко встретишь лампы накаливания, а LED светильники имеют малую мощность, поэтому и провод должен быть рассчитан на эти нагрузки. К розеткам могут подключаться электроприборы большой мощности, поэтому и сечение проводников должно быть таким, чтобы проводка не нагревалась.

Для квартиры

В связи с малой нагрузкой в сети освещения для монтажа применяют провода с сечением жилы 1,5 мм². Этого достаточно, даже если одновременно включить все осветительные приборы. Для розеток используют более мощные проводники сечением 2,5 мм². Такой провод рассчитан на подключение потребителей мощностью до 6 кВт и прохождение тока до 27 А. В связи с тем, что сеть спроектирована так, что все устройства разделены на группы и запитаны от отдельных автоматов, создается запас по подключаемой мощности.

Действующие документы по электробезопасности требуют наличие заземления, поэтому для монтажа нужно применять медный 3-жильный кабель.

Для частного дома

Электропроводка индивидуального дома может потребовать применение проводов с большим сечением. Это связано с установкой мощных потребителей. В местах, где отсутствует газоснабжение, проводят монтаж отопления с электрокотлом, используемым в качестве источника тепла. Это 3 фазный прибор, который должен подключаться к электропитанию с помощью 4-жильного кабеля сечением 4-6 мм². Использования трехфазного кабеля (380 В) предполагает наличие заземляющего контура. К нему будут подсоединены нулевые проводники от всех потребителей.

Чаще всего для монтажа используют NYM кабель. Он производится в России по европейским стандартам и имеет схожие характеристики с ВВГнг. Их отличает качество исполнения, применение ПВХ изоляции и высокая пожаробезопасность.

Применение ПНД для прокладки кабеля в земле

Прокладка электрических коммуникаций под землей оправдана в первую очередь в регионах с частыми проявлениями неблагоприятных погодных условий: сильных порывов ветра, грозовых разрядов и т.п. В холодное время года подземная прокладка поможет защитить кабель от обледенения и возможного порыва.

Помимо этого такой способ прокладки обеспечивает неплохую защиту от вандалов. Срезание кабеля, висящего в воздухе, и выкапывание его из под земли – несопоставимые по сложности задачи.

Еще один несомненный плюс – противопожарная защита. Даже если в кабеле случится короткое замыкание, возгорание не произойдет.

Выводы

Электрокабели, представленные на строительном рынке имеют большой разброс цен. Но на электропроводке не стоит экономить. Потому как дешевые изделия говорят о том, что при изготовлении кабеля были применены низкокачественные материалы, или провод имеет сечение меньше, чем указано в маркировке.

Покупая товары китайского производства, нужно быть готовым к тому, что в их составе не медные провода, а омедненные алюминиевые. Это делается для того, чтобы сэкономить и уменьшить расходы на производство. Внешне их практически невозможно отличить от медных изделий, но характеристики у них различаются.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
