С чего начать установку окон?
Самостоятельный монтаж пластиковых окон в деревянном доме требует хорошего знания технологии и практического опыта работы с разными инструментами. Технология монтажа пластиковых окон в деревянном доме включает в себя обязательное сооружение обсады – специальной конструкции, которая позволяет обеспечить оконным рамам защиту от нагрузок, неизбежных при усадке дома.
Даже если дом построен давно, усадка не заканчивается. Она становится намного медленнее, и всё равно оконный проём будет постепенно сужаться. Из-за этого установка обсады необходима, она создаётся следующим образом:
Следует заранее рассчитать размер желаемого окна
При этом важно учесть, что обсада займёт не меньше 10 см с каждой стороны проёма, кроме того, нужно будет оставить место для швов после установки окна. Чаще всего проём нуждается в расширении.
По боковым сторонам проёма вырезается выступ, к которому в дальнейшем будет прикрепляться обсада
Она изготавливается из обычного бруса 10х15 см, в ней вырезается паз со стороной 5 см.
Лафеты устанавливаются на оставленные выступы, соединение лафетов и стены прокладывается утеплительным материалом, позволяющим повысить защищённость дома от холода и сквозняков.
Устанавливаются верхние и нижние части обсады. Важно, чтобы меж верхней частью рамы и стеной было оставлено технологическое отверстие, которое будет постепенно уменьшаться при усадке здания. Этот проём заполняют минераловатным утеплителями или тонкими дощечками, обмотанными паклей. Со временем и то, и другое придётся удалять.
Монтаж пластиковых окон в деревянном доме по ГОСТУ должен проводиться только профессиональными строителями, которые знают все тонкости работы с деревом.
Изготовление таких конструкций регулируется несколькими стандартами: ГОСТ 23166-99 – общий стандарт производства окон и ГОСТ 30971-02 – стандарт изготовления надёжных монтажных швов.
Технология установки пластиковых окон в деревянный проём
Как смонтировать пластиковое окно в деревянном доме? Сама технология установки после изготовления обсады мало чем отличается от стандартного монтажа в любом здании
Важно только соблюдать главное правило: рама пластикового окна должна прикрепляться только к обсаде, а не к стене дома, тогда она не пострадает от перекосов конструкции
Монтаж пластикового окна в деревянном доме начинается с установки пластикового подоконника. Его монтируют строго горизонтально, под него могут подкладываться бруски или иной материал, позволяющий выровнять поверхность.
Подоконник прикрепляют саморезами, причём пластик необходимо дополнительно защищать, подкладывая резиновые шайбы под их шляпки. Подоконник прикрепляется ближе к наружной части проёма, тогда оконная рама закроет места креплений, и они не будут заметными со стороны. Последовательность действий при установке:
- Монтаж пластиковых окон (деревянный дом) требует снять с рамы створки, после чего пустой оконный каркас устанавливается в проём и выравнивается по уровню. Чтобы поддерживать его в ровном положении, по бокам подкладываются деревянные бруски нужной толщины.
- Раму просверливают вместе с частью обсады. Отверстия должны располагаться приблизительно на 30% от края каждой стороны.
Оконная рама прикрепляется саморезами и анкерными пластинами, это гарантирует качественный и надёжный крепёж. Анкеры устанавливаются сверху проёма и по бокам.
- На раму обратно устанавливаются створки со стеклопакетами, окно закрывается и ещё раз тщательно выравнивается. После этого все швы между рамой и стеной тщательно обрабатывают монтажной пеной. При застывании она будет очень твёрдой, а для герметизации все швы дополнительно обрабатывают специальным составом.
- После этого можно устанавливать отливы и переходить к отделке откосов.
Особенности установки пластиковых окон в кирпичном доме
Кирпичные дома, как и строения из других материалов, обладают рядом характерных черт. Подобные здания отличаются оконными проемами небольшого размера. Высота стандартного двустворчатого окна не превышает 160 см, а ширина – 125-140 см. Поэтому, если хочется установить более габаритную конструкцию, придется дополнительно расширять проем.
Чтобы правильно установить окно из ПВХ в кирпичном доме, необходимо учитывать следующее:
- Стены зданий из кирпича достаточно широкие. Подоконник нужно делать соответствующего размера. Ширина его обычно превышает 40 см.
- В кирпиче имеются пустоты. Материал отличается неоднородностью. Поэтому нужно применять большие крепежи для обеспечения надежной фиксации системы. Рекомендуется увеличивать число точек крепления, подбирать подходящий метод монтажа.
- Ширина внутренних откосов значительная. Она больше, чем у экономичных панельных домов. После демонтажа старых деревянных оконных конструкций она увеличивается еще на 10-20 см. В целом величина откосов может достигать 50 см.
Для установки пластикового стеклопакета в кирпичное здание надо затратить больше сил и времени, чем в случае проведения аналогичных работ в доме панельного типа. Тем не менее, монтаж таких конструкций в строениях из кирпича полностью себя оправдывает. Ведь в сочетании с массивными стенами ПВХ-системы отлично сохраняют тепло и обеспечивают тишину.
Основной фронт работ
От предварительных процедур переходим к завершающим этапам.
Замеры и проектировка
Самостоятельная установка окон ПВХ в деревянный дом начинается с замеров. Потребуется сделать следующее:
- Вооружившись рулеткой замерить все стороны с точностью до миллиметра.
- Чертим на бумаге проект будущего окна с сохранением всех пропорций.
- Отмечаем места разделений, форточки и другие составные элементы, которые вы желаете видеть в своем стеклопакете.
- Имея на руках готовый план, можно обращаться в компанию по изготовлению окон.
Стартовый этап — подоконник
Монтаж необходимо начинать с подоконника, так как он является основанием всей конструкции. Устанавливаем его следующим образом:
- С боку в коробке выпиливаются два паза глубиной не более 10 см. Это позволит надежно зафиксировать подоконник.
- Прикладываем его и при необходимости выравниваем деревянными пластинами, заготовленными ранее.
- Добившись ровного расположения, фиксируем подоконник с помощью саморезов. Под шляпку нужно подкладывать резиновую прокладку — это предотвратит возможное потрескивание пластика.
- Отверстия сверлим там, где подоконник будет закрывать раму. Делать их нужно на небольших оборотах, дабы не повредить пластик. Если воспользоваться мощной дрелью, во время сверления он может начать плавиться, поэтому лучше вооружиться шуруповертом.
- Регулируем положение уровнем. Подоконник должен стоять строго горизонтально!
Некоторые производители предлагают стеклопакеты без подоконников (они отдельно приобретаются и устанавливаются в конце). Мы советуем приобретать все элементы сразу у одного продавца — так надежнее.
Подготавливаем почву для дальнейшей работы
Не спешите снимать заводскую пленку — она защитит конструкцию от повреждений. Работу производим в такой последовательности:
- Достаем рамы и устанавливаем ручку. Для этого ставим её в горизонтальное положение, фиксируем болтами и опускаем вниз.
- Отмечаем на боковых стойках места для высверливания отверстий необходимых для фиксации рам. Сверло — 6 мм, соответственно саморез — 5мм. На каждой боковой стойке нужно сделать по 2 отверстия (итого — 4). Они должны располагаться на расстоянии 30-40 см от нижних и верхних концов балки.
- Чтобы саморез надежно упирался в каркас, необходимо его утопить. Для этого сверлом 10 мм делаем отверстия до железного каркаса. Шляпка должна свободно заходить в полость балки.
Монтируем ПВХ — окно
Настал черед самого ответственного этапа — монтажа рам. Готовую конструкцию ставим в проем. Подгоняем с обеих сторон рамы и контролируем их с помощью рулетки и уровня. Расстояние от створок до окосячки с обеих сторон должно быть одинаковое (в пределах 1 см). Также нужно контролировать и вертикальность установки. Это можно сделать при помощи отвеса.
Добившись ровного положения, подкладываем распорный брусок между коробкой и рамой. Он будет выполнять роль упора на время монтажа — без него при вкручивании саморезов рама может уйти в сторону. Установив бруски, еще раз тщательно проверяем по откосу ровность расположения. Убедившись в идеальной горизонтальности (вертикальности) закрепляем окно саморезами. Они должны располагаться между окном и коробкой.
Такая методика установки коробки отличается высокой надежностью и мобильностью — при деформациях древесины, рама не будет перекашиваться. Это достигается благодаря тому, что саморезы способны уходить в сторону перекоса.
Далее делаем следующее:
- Вставляем регулировочные пластины между сливными отверстиями (они нужны для отвода конденсата — без них стеклопакет будет неизбежно запотевать).
- Вставляем в проем стеклопакет. Он должен стоять не плотно — это связано с сезонными деформациями древесины и других материалов.
- Ровно устанавливаем стеклопакет и фиксируем его при помощи штапиков (они должны прилагаться в комплекте) с профильными шипами. Постукивать по ним нужно до появления характерного щелчка, сигнализирующего о правильной вставке.
- Все имеющиеся щели заполняем монтажной пеной. Через 2-3 часа срезаем ножом излишки.
На этом установка окон в деревянный дом своими руками завершена
Как правильно установить?
К основным правилам замены или монтажа стандартных и евроокон, регламентированных многочисленными ГОСТами относят:
- Обязательное составление схемы и замеры проема, для установления конструкции. Проем должен быть полностью подготовленным, чистым, оштукатуренным, без сколов и трещин.
- Габариты для проема формируют таким образом, чтобы они превышали оконную коробку до 2 (см) с трех сторон по периметру, кроме нижней части, которая должна быть больше (до 6 см).
- Проведение монтажа должно обязательно контролироваться строительным уровнем.
- Показатели отклонений от геометрического уровня не могут больше, чем 1,5 (мм) на 1 (м) общей длины оконной системы, и больше 3 (мм) по высоте.
- Формирование швов должно включать в себя несколько слоев (3-4), с защитой от внешних атмосферных явлений.
- Защитная функция монтажного шва обязана включать в себя утепление, паро- и гидроизоляцию.
- Дополнительную герметизацию по швам можно выполнять с помощью таких лент, как: уплотнительная, пенополиуретановая. Добавлять можно также полосы минеральной ваты.
- В качестве герметика разрешается использование монтажной пены.
- Поверхность оконного пролета и самой древесной конструкции желательно обрабатывать антисептиком и полимерным веществом. Это предотвращает появление грибков и упрочняет защиту дерева.
- Между элементами крепежа допустимая длина – не больше 80 (см).
- Глубина установления оконной конструкции зависит от материала стены, количества ее слоев, и составляет, в среднем, на практике 1/2 (середину несущей стены).
- В помещении должна быть комфортная температура – 20-23 °С. При этом рекомендуемая влажность – 55-60%. Так окна не будут образовывать конденсат и запотевать.
- Крепежные и вспомогательные элементы должны соответствовать техническим нормативам, иметь маркировку, сертификацию и гарантии от производителя.
Точка росы для расположения оконной системы определяется, в соответствии со стеновым пирогом, по следующим принципам:
- для однослойных стен – +10 °С (средняя часть стены);
- для двухслойных – +10-12 °С (по границе стеновой поверхности с теплоизолятором);
- для трехслойных – +10-13 °С (со смещением в сторону тепловой изоляции).
Идеальная точка росы для всех окон – +10 °С. Расчет производится между внешней (улица) и внутренней (помещение) температурой. Показатель в документах фиксируется в виде изотермы.
Выполнение нормативных правил – это необходимое обстоятельство, так как некачественная установка окна способна привести к потере теплоизоляционных качеств (до 25%) и нарушению функциональности конструкции (сложность открывания и закрывания, появление конденсата, выход из строя различных элементов, в том числе, и запорных).
Демонтаж и замеры перед установкой пластиковых окон
В деревянном доме пластиковые окна ставят после усадки
Готовый оконный блок состоит из рамы, створок, стеклопакета. Открыванием управляет съемная поворотно-откидная фурнитура. Чтобы окно правильно вошло в стеновой проем, нужно определить размеры для монтажа после установки обсады.
Замеры делают с учетом вариантов монтажных зазоров:
- торцевой промежуток или боковой — это расстояние между краем проема и рамы;
- фронтальный зазор показывает пролет между внешней плоскостью окна и четвертью стены.
Определяют расстояние по ширине стенового отверстия вверху и внизу, а высоту измеряют с левого и правого бока. Оставляют зазор, чтобы установить подоконную доску. Делают на бумаге эскиз в виде четырехугольника, проставляют цифры, оценивают соответствие параметров. Бывает, что размеры одного порядка различаются.
Для контроля измеряют противолежащие диагонали оконного отверстия в стене. Их сравнение дает представление о степени искривленности проема под установку рамы. Определяют приемлемые размеры окна так, чтобы блок входил в отверстие и при этом его углы были прямыми.
Полученные размеры сообщают изготовителю. Указывают количество открывающихся частей, вариант распахивания (откидной, поворотный, поворотно-откидной). Иногда достаточно одной верхней фрамуги. Лучшим вариантом будет пригласить опытного замерщика, которые снимет размеры правильно и определит выгодную конфигурацию для конкретного случая.
При демонтаже старого окна сначала разбирают откосы, затем обнажают элементы крепления. Для снятия применяют болгарку, чтобы перерезать болт, саморез, анкер, или выкручивают метизы шуруповертом, если такое возможно.
Различные конфигурации стен
Торцы в домах могут иметь выступы-четверти такие обрамления присутствуют по бокам и вверху с наружной стороны торца. Внизу отверстия такие элементы не предусмотрены, т. к. рассчитывают место для подоконника (стандартно — 3 см). Выступы бывают шириной 5 – 6 см, тогда размеры окна меряют по внешней линии проема. Расстояние для крепления оконного отлива не учитывают, т. к. элемент фиксируют к коробке.
Рулетку помещают так, чтобы размеры окна в доме из бруса были больше на 2 – 2,5 см (с двух сторон включительно), а вверху добавляют 1,5 см. Если переплет выполнить больше по ширине, лицевая часть рамной боковой стойки или верхней рамы будет скрыта четвертью, и снаружи будет видно только тело стеклопакета.
Во втором варианте замер производят в отверстии стены, где нет четвертей, т. е. торцы имеют прямую форму без изгибов. В этом случае можно определять габариты с внешней и внутренней стороны проема. Между стенами измеряют ширину, отнимают 4 – 5 см, чтобы сделать монтажный промежуток с боков. По высоте размер уменьшают на 2,5 см сверху и 3 см внизу (для подоконной доски).

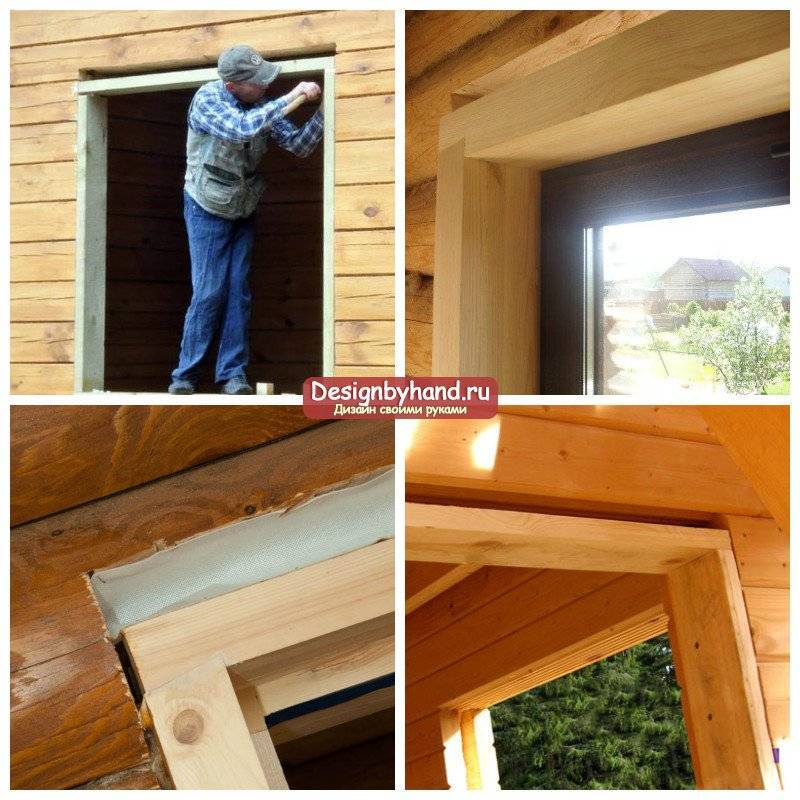

Особенности создания и установки короба для пластиковых рам
Производя монтаж окосячки в деревянном сооружении, нужно знать некоторые особенности ее установки. Короб может иметь ширину порядка 26 см. Встречается использование и большей ширины, но это иногда вызывает появление трещин в обсаде. Рекомендовано делать коробку, применяя материалы, влажность которых составляет 10-12 %. Чем суше сырье, тем более вероятно появление трещин.
Для установки окон-ПВХ используется усложненный вариант обсады
При монтаже пластиковых рам подходит усложненный вариант обсады. Делается лафет с пазами и выпиливается гребень.
Конструкция, собранная из бруса с пазами для гребня, называется лафетом для окосячки. Размер пазов делается таким, чтобы рама при усадке дома легко скользила по направляющим.
Цена на изготовление обсады зависит не только от величины проема, но и от сырья, из которого построен сам дом (сруб, бревно или брус). Чтобы получить качественное изделие, стоит заказывать его у проверенных строителей. Чтобы сделать обсаду своими руками, нужно разобраться во всех нюансах процесса и приобрести требующийся инструмент для работы.
Приступая к монтажу окон из пластикового профиля в деревянные стены, обратите внимание, что вставлять их без окосячки нельзя. Она поможет создать условия, при которых рама прослужит вам длительный период времени, не деформируясь и не требуя ремонта
Почему деревянные окна не ушли в прошлое
Пластиковые окна – популярный продукт, который на время вытеснил с рынка деревянные изделия. Но востребованность последних не сошла на нет. Это связано с некоторыми особенностями дерева и ПВХ. Если все еще не сделан окончательный выбор материала для оконного профиля, оцените их преимущества и недостатки.
| ПВХ | Дерево | |
| Безопасность | При горении выделяет токсичные вещества | Экологически чистый материал |
| Внешний вид | Новое окно выглядит идеально, со временем профиль пачкается и желтеет, косметический ремонт невозможен | Выглядит дорого и эстетично, профиль можно неоднократно окрашивать |
| Стоимость | Производство поставлено на поток, поэтому стоимость ниже | Изготавливается исключительно на заказ, соответственно ценник выше |
| Сложность монтажа | Конструкция состоит только из рамы – установка быстрая и простая | Оконная рама монтируется в коробку, установленную в проем – процесс более длительный и кропотливый. Исключение – деревянные евроокна, их конструкция и монтаж аналогичны ПВХ |
| Герметичность | Отлично изолирует от уличного шума, не пропускает воздух, по этой причине необходимы частые проветривания | Материал «дышит», обеспечивает циркуляцию воздуха, благодаря этому в помещении оптимальный микроклимат |
| Функциональность | Поворотные и поворотно-откидные механизмы створок, есть функция микропроветривания | Современные модели оснащены аналогичной пластику фурнитурой, изделия старого образца открываются только поворотом |
| Срок службы | При правильном уходе и регулярном обслуживании фурнитуры и уплотнителей – срок эксплуатации не менее 20 лет | В зависимости от породы древесины и особенностей ухода за изделием – от 20 до 70 лет |
По техническим и эксплуатационным характеристикам дерево и пластик практически равноценны. Те, для кого безопасность и здоровье членов семьи важнее потраченной суммы, однозначно, выберут дерево
Всем, кто поддерживает эту группу людей, и решил установить деревянные окна необходимо подробно изучить этапы монтажа, и обратить внимание на особенности процесса
Выбор окна
Многое зависит от того, как выбрать по характеристикам и как правильно установить пластиковое окно. Его выбор производится преимущественно по свойствам стеклопакета, через который уходит большая часть тепла. Рама имеет внутри до 5 камер. Пятикамерная конструкция является лучшей, но она стоит дороже
Следует также обратить внимание на уплотнительную прокладку профиля. На дешевых окнах она приклеивается, а на качественных моделях вставляется в специальный паз
Стеклопакеты отличаются количеством камер, видом энергосберегающих покрытий, использованием инертного газа во внутренних полостях.
Свойства пластиковых окон и их стоимость отличаются, и главным показателем является коэффициент приведенного сопротивления теплопередачи. Чем больше его значение, тем меньше теряется тепла. Наличие двух камер в самых простых окнах обеспечивают величину 0.49. Однокамерный вариант с теплоотражающим i-стеклом имеет коэффициент 0.58. Этот показатель намного лучше, но любителям комнатных растений необходимо знать, что i-стекла не пропускают ультрафиолетовые лучи, необходимые для домашней флоры.
Как установить пластиковое окно, чтобы оно хорошо держало тепло и пропускало ультрафиолетовые лучи? Для этого придется потратиться на трехкамерные стеклопакеты, чтобы добиться необходимого качества защиты от холода. Можно использовать вариант с меньшим количеством слоев, но толщина стекла должна быть увеличена. Чтобы в помещение попадало больше света, окна следует выбирать с минимальным количеством створок и декоративных излишеств. Самым простым вариантом является отсутствие створок. Сначала нужно освоить технологию того, как установить пластиковое окно глухое, а затем браться за более сложные конструкции.
Важность правильного замера параметров
Замена любого окна требует правильного замера параметров. От этого будет зависеть, насколько идеально окно впишется в оконный проем. Если у вас деревянный дом, то очищение должно происходить до уровня обсады. Теперь можно приступать к снятию мерок
Важно четко и в нужных местах делать замер. Даже маленькая погрешность может перечеркнуть все
Даже если у вас сохранились предыдущие замеры, то не факт, что они подойдут сейчас. Ведь со временем любое здание поддается влиянию внешних факторов
Важно создавать деревянное окно чуть меньше, чем сам проем. Так вы сможете правильно выставить раму по отношению к горизонту с помощью коррекции
Для этого следует от высоты отнять 15 – 25 мм, а от показателя ширины целых 4 – 6 см.
Все параметры берутся от идеальных линий (горизонтальная и вертикальная). Для их создания используют строительный уровень. Современные устройства, например, рулетка с лазером, значительно упростят все измерения. Ведь она выдаст реальный показатель по каждому параметру
Важно также знать, как мыть окна снаружи, если они расположены на верхних этажах
Необходимые инструменты и материалы
Инструменты для монтажа
Для монтажа окна в деревянную обсадку не нужен перфоратор, т. к. сверлить древесину и пластик можно электрической дрелью, достаточно подобрать к ней сверла по металлу без победита. Диаметр сверл определяют по сечению саморезов, чтобы зафиксировать раму к крепежным пластинам, а полосы закрепить к обсадке.
Дополнительно готовят инструменты:
- шуруповерт, отвертки с плоским и крестовым наконечником;
- рулетка длиной от трех метров, карандаш, плотницкий угольник;
- молоток с деревянной или резиновой головкой, нож, плоскогубцы, пила по дереву;
- для фурнитуры подойдет шестигранный ключ.
Устанавливают конструкцию с постоянной проверкой горизонтали (уровень) и вертикали (отвес). Монтажную пену используют полиуретановую, потребуется пульверизатор с водой для увлажнения поверхности перед запениванием. Применяют пену для наружных работ с низким показателем расширения.
Перечень установочных приспособлений и материалов:
- распорные клинья для фиксации рамы;
- паропроницаемый уплотнитель в форме ленты;
- гидроизоляционная полоска;
- крепеж выбирают в виде анкеров, саморезов, накладных пластин;
- поддерживающие консоли;
- подставочные детали;
- силиконовый герметик.
Клинья изготавливают из твердого пластика, можно ставить деревянные, которые сделаны самостоятельно, главное, чтобы они выдерживали каркас окна в бревенчатом доме до этапа обработки пеной. Распоры нужно поставить по периметру и убрать после застывания пены.
Демонтаж старых окон в деревянном доме
Демонтаж старых окон в деревянном домеПроцесс разборки, чаще всего, не представляет особых сложностей. Для работы понадобится пила (бензопила, электропила), топор,
гвоздодер или лом.
Если окна старые и оконные переплеты гнилые и никуда не годятся, то можно безжалостно крушить всё и вся, не заботясь о сохранности последних.
Если оконные рамы в хорошем состоянии, то аккуратно вынимаем их,
предварительно сняв стекла. Эти рамы могут послужить для устройства теплицы, веранды, беседки или других строительных нужд.
При демонтаже старых окон следует обязательно соблюдать
технику безопасности при работе с режущими и рубящими инструментами,
используйте защитные очки при работе с пилами. Перед распиливанием конструкции
убедитесь в отсутствии гвоздей или каких-либо металлических штырей – это
позволит сохранить инструмент (ленту пилы) и оградит от возможных травм,
поскольку при заклинивании пилы, ее довольно трудно удержать в руках.
Подготовка проемов для установки новых окон
После снятия рамы необходимо убедиться в пригодности
оконного проема для установки нового окна. А именно, проверить состояние
древесины оконной коробки, отсутствие следов гнили, червоточин, трещин, сколов
и других повреждений. Рекомендуется обработать ее защитными составами. Если
оконная коробка не годится для дальнейшего использования, то необходимо ее
заменить на новую. Для этого понадобится хорошая, высушенная струганная доска.
Углы можно скрепить с помощью замков (например, паз-шип), а можно и просто
скрутить на саморезах достаточной длины. Обязательно нужно обработать
конструкцию защитными составами.
Установка обсады в деревянном домеПри замене оконной коробки можно провести ревизию и при
необходимости заменить паро-гидроизоляцию, утеплительные материалы, проверить
состояние материала (дерева) в оконном проеме стены.
Возможно, понадобится замена каких-либо участков проема. Например, в рубленых домах, чаще всего страдают участки бревен, расположенные под оконным проемом. В этом случае,
поврежденные участки вырезают и заменяют кусками бревен подходящего размера.
Замененные участки крепят в зависимости от возможностей – скобами, длинными
сморезами, деревянными замками (паз-шип).
Монтаж окон в оконной коробке (для рубленных деревянных
домов монтаж оконной коробки выполняется посредством окосячки или обсады)
наиболее правильным способ установки окон. Таким образом, сохраняется жесткость
проема, создается прочный каркас основания. Но в тоже время, само окно будет
иметь возможность саморегулироваться при сезонных колебаниях дома (усадка,
подвижки и т.д.).
При монтаже оконную коробку устанавливают по уровню.
