Монтаж вентилятора
Приступая к обустройству вытяжки между ванной и туалетом, первым делом следует хорошо изучить инструкцию к оборудованию. Она содержит подробное описание всей процедуры. Вооружившись этой информацией, можно заметно сократить время проведения работ. Наиболее сложным этапом является монтаж и подключение вентилятора.
В тех случаях, когда инструкция не имеет нужной информации, рекомендуется взять на вооружение следующий порядок действий:
- Освободить оборудование от крышки.
- Намазать на поверхности вентилятора, которые будут соприкасаться со стеной, полимерный клей, силикон или жидкие гвозди. Любой из этих материалов вполне приемлем, учитывая тот факт, что большинство вытяжных устройств являются пластиковыми. Учитывая их небольшой вес, они хорошо держатся на жидких гвоздях.
- При установке вентилятора необходимо добиваться того, чтобы его рабочий блок, состоящий из электрического двигателя и колесо с лопастями, полностью погрузились в шахту.
- Корпус прибора нуждается в плотном нажатии, что дает возможность клею хорошо схватиться.
- Прикрепить противомоскитную сетку. Благодаря ей создается надежный барьер на пути проникновения внутрь помещения из шахты всевозможных насекомых и мусора.
- Для фиксации лицевой панели в наборе к прибору имеются саморезы или дюбели.
- Провести кабель и подключить вентиляцию к питанию.
Принудительная вентиляция из ванны через туалет позволяет заметно увеличить воздухообмен в помещении. Однако, учитывая перекрывание лицевой панелью приличной области канала, в неактивном режиме происходит существенное падение скорости потока. В свою очередь, это негативным образом сказывается на производительности системы. Чтобы преодолеть возникшее затруднение, монтируют воздухозаборную решетку. В результате работоспособность системы поддерживается в нормальном режиме. Еще один вариант решения проблемы – предусмотреть дежурный зазор между лицевой панелью и стеной (обычно это – 10-30 мм). Это расстояние даст возможность воздуху проникать внутрь воздуховода даже в тех случаях, когда вентилятор будет неактивным.
Порядок проведения монтажа вентилятора
Как и при любом строительстве, сначала необходимо спроектировать систему вентиляции. Это лучше всего сделать в начале ремонта ванной комнаты, чтобы все коммуникации можно было спрятать в стенах и под потолком.
Если это плоская ванная комната с отверстием в стене для общего вентиляционного канала, то достаточно заменить систему естественной вентиляции на принудительную. Для этого достаточно указать тип вентилятора и схему его электрического подключения.
Исключение составляют квартиры, где вентиляционная шахта соединена с комнатой в отдельном санузле, где необходимо построить воздуховод.
В отдельно стоящем доме обычно приходится строить установку с нуля, выводя вентиляционную трубу через крышу или, реже, через стену. В этом случае необходимо не только все продумать, но и составить план-схему, по которой будет удобно рассчитывать необходимые материалы и производить монтаж.
Если в существующем дымоходе нет естественной тяги, вы также можете вызвать коммунальную компанию для его очистки. Для эффективного воздухообмена лучше всего установить вытяжку у двери или заслонку потока, если таковая имеется.
Следующий шаг – запастись всем необходимым. Его стоит приобрести заранее, даже если он будет установлен к концу ремонта, так как другая модель вентилятора может не подключиться к уже подведенному воздуховоду.
После того как вы решили, как подключить купленный вентилятор, и выбрали схему вентиляции, можно приступать к ремонту ванной комнаты.
При отделке стен и потолков проложите провода в гофрированных изоляционных трубках, при необходимости постройте вентиляционный канал и отрегулируйте размер отверстия для вентилятора. Проводка и установка выключателей также выполняются на этом этапе.
Альтернативный вариант, который доступен только в частных домах, – установка канального вентилятора. При установке к стене прикручивается только специальная пластина, а корпус с мотором защелкивается в боковые крючки.
Сам вентилятор устанавливается после завершения работ. Процедура установки выглядит следующим образом:
- Убедитесь, что питание вентилятора отключено.
- Снимите переднюю панель, вставьте корпус в отверстие и отметьте маркером точки крепления на пластине.
- Просверлите отверстия керамическим сверлом и вставьте дюбели. Этот шаг можно полностью пропустить или использовать только некоторые из предусмотренных креплений. Пластиковые вентиляторы весят немного, и для их крепления обычно достаточно жидких гвоздей или пластикового клея.
- Даже при использовании саморезов не забудьте покрыть периметр корпуса вентилятора силиконом или другим полимером для поглощения вибрации и предотвращения шума.
- Вставьте корпус в отверстие, выровняйте его (для моделей с квадратным торцом) и плотно прижмите до застывания герметика.
- Подсоедините провода к клеммам устройства и закрепите их так, чтобы не оставалось открытых участков.
- Включите вентиляцию и проверьте, что она работает во всех предусмотренных режимах.
- Установите переднюю панель.
Эта процедура является универсальной и подходит для всех моделей вентиляторов поверхностного монтажа. Также не имеет значения, монтируется ли вентилятор в стену или в потолок – различается только способ монтажа для канальных моделей.
Некоторые модели имеют панель управления, которая позволяет установить режим работы для ванной или туалета, а также задать таймер
Если вентилятор оснащен таймером, гигрометром, переключателем режимов или другими устройствами, не забудьте настроить их перед установкой декоративной панели.
Часто на заводе-изготовителе установочный винт таймера повернут на минимум – поэкспериментируйте, чтобы найти правильное время работы.
Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька с заменяемой перемычкой на двух из них.
В режиме ‘WC’ вентилятор запускается, как только включается свет, и работает в течение времени, установленного таймером. В режиме для ванной комнаты свет выключается, как только включается вентилятор, так что вы можете расслабиться в душе, не беспокоясь о шуме или сквозняке.
После регулировки и настройки не забудьте закрыть отверстия в крышке пластины влажности, если это предусмотрено конструкцией.
Встроенный гигрометр можно настроить на определенный уровень влажности, при котором включится вентилятор.
Советы по монтажу вентиляции в ванной
Монтаж принудительной вентиляции в ванной и туалете квартиры чаще всего производится в вытяжном исполнении. Для этого в существующий вентиляционный канал помещается небольшой осевой вентилятор нужной мощности и закрепляется там. Воздуховоды уже существуют, расширить или полностью заменить их на новые невозможно. При необходимости остается только устанавливать в них вытяжной вентилятор.
Схема монтажа принудительной вентиляции с общей вентиляционной шахтой
Для коттеджа можно выбрать любой вид вентиляции в ванной. Но и здесь, если дом уже построен, то в большинстве случаев монтируется система с обычной канальной вытяжкой. Ее проще и дешевле других сделать своими руками. Это не водоснабжение из скважины, для устройства которого нужно приглашать монтажников со специальным оборудованием. Здесь можно справиться самостоятельно.
Электросхема вентилятора
Если в санузле уже есть естественная вентиляция, то дополнить ее электровентилятором для повышения эффективности несложно. Надо только правильно рассчитать его мощность.
Электрическая схема ванной комнаты с принудительной вентиляцией
Если вентканалов в помещении нет, то придется их пробивать. Однако прежде необходимо грамотно рассчитать их размеры и место прокладки. В подобной ситуации проектирование вентиляции для ванной комнаты лучше доверить профессионалу. Здесь нужно будет учесть воздухообмен во всем доме, а не только в санузле. Без должных познаний правильно и точно произвести расчеты вряд ли получится.
Варианты монтажа вентиляционной системы
Вентиляция должна быть выстроена так, чтобы воздуховоды имели минимум изгибов внутри. Устанавливаемый внутри вентилятор по размеру должен точно подходит к вентканалу, чтобы он не создавал лишнего шума и работал с максимальной отдачей.

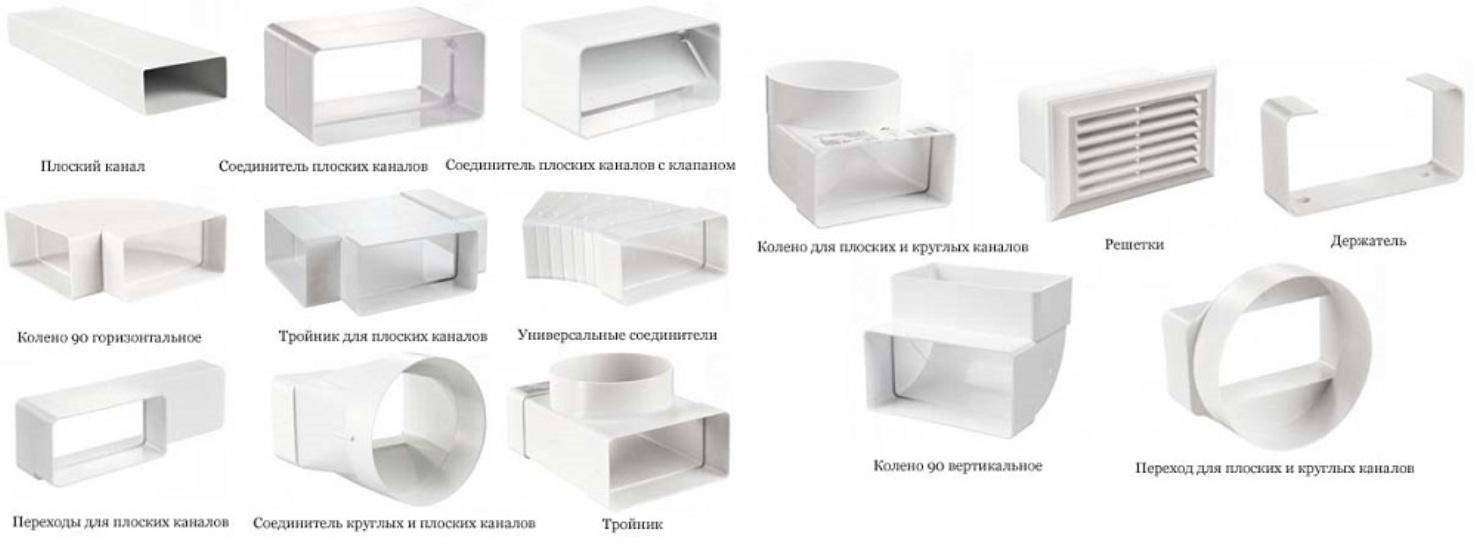

Элементы конструкции для монтажа вентиляции
Также не стоит вентиляционное оборудование размещать рядом с нагревательными приборами. Вентилятор сам при работе греется, дополнительное тепло от других устройств ему противопоказано.
https://youtube.com/watch?v=mz3NcHFO3to
Схемы подключения вентилятора
Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.
Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену. Если это невозможно, следует подумать о декоративных накладках или коробах.
Существует три способа подключения в электросети:
- С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
- Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
- Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.
От лампочки
На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.
Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.
Выключается прибор только тогда, когда будет погашен свет.
Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:. К плюсам следует отнести:
К плюсам следует отнести:
- простоту монтажа;
- низкую стоимость.
Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).
Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии.
Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке
Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.
От выключателя
Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.
Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.
Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.
По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.
Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).
Через автоматику
Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.
Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.
Таким образом, помещение достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.
Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель. Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.
Стандартный алгоритм работы заключается в следующем:
- Вентилятор включается одновременно со светом.
- Пока горит лампочка, вытяжка работает.
- После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
- Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.
Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.
Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа
В условиях современной квартиры (дома) устройство принудительной вентиляции – вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку – при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
Soler&Palau TDM-200 1 980 руб. | 40 | 25 | 200 |  |
Blauberg Sileo 125 2 860 руб. | 32 | 17 | 197 |  |
Electrolux EAFM – 150 1 900 руб. | 32 | 25 | 320 |  |
Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:
Канальный – монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.
Радиальный – монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.
1
3
Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:
Производительность – естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной – объем комнаты, умноженный на 7, для туалета – объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.
| Площадь ванной/высота потолка | 2,5 | 2,7 | 3 | 3,2 | 3,5 | 4 |
|---|---|---|---|---|---|---|
| 6 | 234 | 253 | 281 | 300 | 328 | 374 |
| 7 | 273 | 295 | 328 | 349 | 382 | 437 |
| 8 | 312 | 337 | 374 | 399 | 437 | 499 |
| 9 | 351 | 379 | 421 | 449 | 491 | 562 |
| 10 | 390 | 421 | 468 | 499 | 546 | 624 |
| 11 | 429 | 463 | 515 | 549 | 601 | 686 |
| 12 | 468 | 505 | 562 | 599 | 655 | 749 |
| 13 | 507 | 548 | 608 | 649 | 710 | 811 |
| 14 | 546 | 590 | 655 | 699 | 764 | 874 |
| 15 | 585 | 632 | 702 | 749 | 819 | 936 |
Формула расчета объема воздуха для полного воздухообмена
Безопасность – степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
Maico ER 60 18 732 руб. | 26 | 21 | 62 |  |
Вентс ЦФ 100 3 248 руб. | 38 | 29 | 122 |  |
Blauberg — Valeo 60 13 764 руб. | 45 | 30 | 320 |  |
Функциональность – определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами – вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.
Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:
Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком – именно там скапливается теплый и богатый водяным паром воздух.
Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем
Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам
Периодически необходимо проводить чистку вентиляционной решетки
Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.
Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов – оставить щель внизу либо дверь с отверстиями.
Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери
Схема монтажа вентиляции в объединенном санузле
При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.
Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.
Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера
1
4

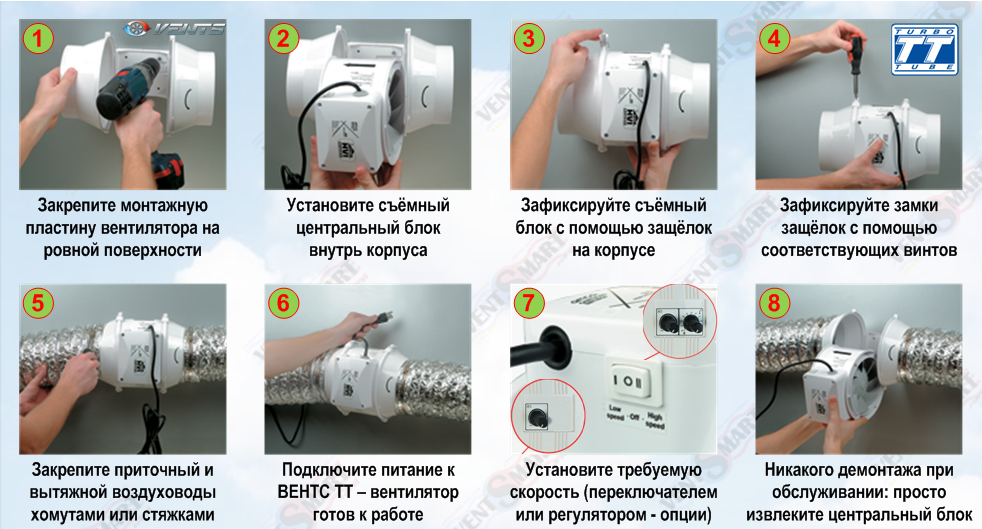

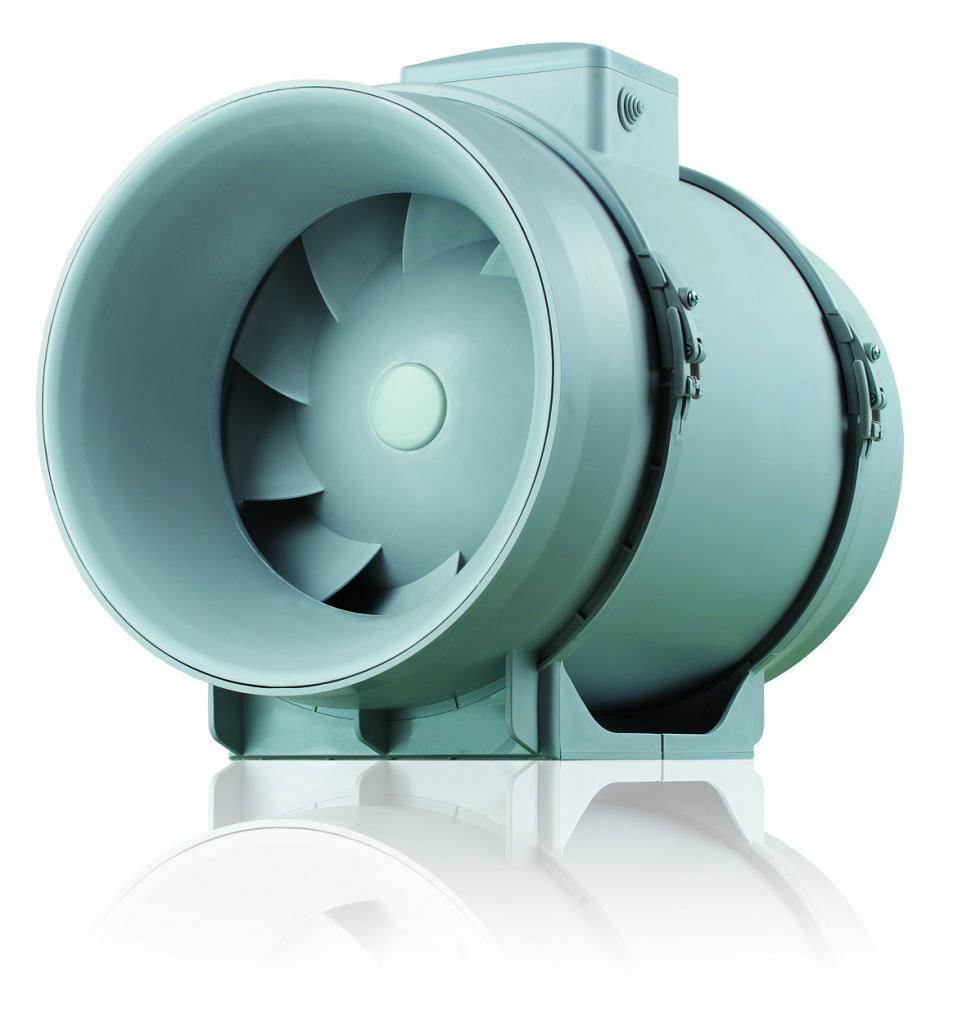

Монтаж круглых канальных вентиляторов
В отличие от прямоугольных вентиляторов, круглые канальные вентиляторы лучше всего устанавливать в горизонтальном положении. Как уже упоминалось выше, их можно устанавливать в любом положении, но максимальная эффективность достигается при горизонтальной установке. Многие канальные вентиляторы круглого сечения имеют специальный шумопоглощающий пластиковый корпус. Это позволяет исключить из конструкции вентиляционной системы дополнительные шумоглушители.
Процесс установки круглых канальных вентиляторов очень похож на процесс установки прямоугольных канальных вентиляторов, с теми же требованиями к прямым входным и выходным участкам. Однако круглые воздуховоды позволяют использовать более простые и менее дорогие компоненты вентиляционной системы.
Еще одной особенностью круглых воздуховодов является необходимость в специальных креплениях. Такие крепления должны обеспечивать надежность и прочность всех компонентов без изменения формы сечения воздуховода.
Монтаж систем вентиляции с канальными вентиляторами должен выполняться квалифицированными специалистами, имеющими опыт установки таких систем. Предварительный детальный расчет системы позволит избежать большинства проблем, связанных с монтажом и регулировкой отдельных секций и всей системы. Использование самостоятельно изготовленных компонентов или соединений канальных вентиляторов и воздуховодов допускается только в тех случаях, когда невозможно использовать стандартные конструкции. Все соединения в системе вентиляции должны плотно прилегать и обеспечивать надежное соединение.
Особенности монтажа устройств естественной вентиляции
Решив обзавестись уличным туалетом, необходимо позаботиться и о его чистоте
Но, касается это не пыли и грязи (отсутствие которых также важно), а микроклиматических условий, которые имеются в нем
Наиболее целесообразно позаботиться о проветривании не только кабинки, но и выгребной ямы. Поэтому следует начать монтаж вентиляционной системы именно с «подполья». Для этого необходимо:
- В любом углу задней стенки уборной установить трубу в вертикальном положении. Один ее конец должен выходить в выгребную яму на расстояние, близкое к максимальному уровню заполняемости резервуара. Второй конец – выводится на крышу.
- Уличный отрезок воздуховода из трубы должен выступать над поверхностью кровли минимум на 7 см. Остаток следует обрезать.
- Воздуховод закрыть декоративным конусом (зонтиком), который будет защищать вентиляцию от попадания в нее осадков. Для усиления тяги специалисты рекомендуют устанавливать также дифлектор с функцией флюгера. Такое устройство в туалете является необходимостью, так как полноценный приток воздуха в резервуар отсутствует.
Нельзя забывать и про качество самих труб. Необходимо подобрать наиболее качественный материал, который не поддается влиянию агрессивных сред. Самый доступный для отечественного строителя – пластик.
Самые доступные трубы для отечественного строителя — выполненные из пластика
После того как вентиляция выгребной ямы построена, можно приниматься за монтаж устройств самого помещения. Для дачного туалета необходимо обеспечить качественный приток и вытяжку воздуха. Это сделать несложно. На одной из боковых стенок, необходимо просверлить сквозное отверстие, диаметром 11 и более сантиметров. Наилучшее место – 15 см от уровня пола.
Через это отверстие, чистый воздух будет проникать в туалет. Второе отверстие – вытяжное. Его располагают на противоположной стенке, но под потолком. В эти отверстия вставляются воздуховоды (трубы). Их следует располагать вертикально, уличные концы, закрывая «зонтиками».
Выбор эффективного вентилятора
Выбрать агрегат для принудительной вентиляции в ванной комнате и туалете при многообразии конструктивного исполнения и различных технических характеристиках – задача не из простых. Они различаются, прежде всего местом установки. Канальные монтируются в воздуховоде, за шахтной решеткой. Радиальные размещают на выходе канала. Они имеют привлекательный эстетичный корпус.
Конструкция определяет производительность, шумность, место установки. Встречаются такие вентиляторы:
- Осевой – захватывает воздух лопастями и направляет вдоль своей оси. Создает среднее по силе давление или меньше, применяется для бесканальных систем вентилирования.
- Диаметральный – с рабочим органом барабанного типа. Производительность небольшая.
- Центробежный – выполнен в спиральном корпусе. Производительность самая большая, шум создает также большой.
- Центробежно-осевой – вобрал лучшие показатели иных типов. Небольших размеров, шумит несильно, производительность хорошая.
Выбирая вентилятор, ознакомьтесь с паспортом изделия. Прежде всего безопасность. Корпус обязательно влагозащитный, не пропускающий воду на электродетали. Степень защищенности обозначается кодом IP с двумя цифрами. Первая из них указывает на уровень защиты от попадания сторонних предметов, вторая – насколько прибор защищен от влаги. Для ванной берут вентилятор с IP45. Прямое попадание струи воды не принесет вреда таким вентиляторам.
Следующий показатель – производительность. Вентиляция обязана обеспечить 6–8-кратную смену воздуха. Узнать требуемую производительность просто. Сначала вычисляется площадь помещения, результат умножается минимум на 6, а лучше на 8. Например, площадь санузла 10 м2: выбирают вентилятор, дающий 60–80 м3 воздуха в час.
Выбирают изделие с малой шумностью. В небольшом помещении шум работающего прибора слышен очень отчетливо. Шумность определяется формой лопастей и скоростью вращения. Если подходит, выбирайте прибор больших размеров с малыми оборотами. Его шумность по сравнению с маленьким и высокооборотистым меньше, производительность аналогична. Имейте в виду: шумность не должна превышать 35 децибел, более высокий уровень раздражает психику.
Выбирая вентилятор, обратите внимание на производительность, бесшумность и степень влагозащиты корпуса
На современные вентиляторы дополнительно устанавливают устройства, повышающие функциональность. Среди них:
- обратный клапан – перекрывает воздуху доступ в помещение из каналов;
- датчик влажности – измеряет уровень пара в ванной, включает вентилятор;
- датчик движения – прибор включается, когда в санузле находятся люди;
- таймер – выключает вентилятор через время после использования выключателя;
- шумоподавитель – устанавливается перед прибором для подавления шумов.
