Как сделать теплый водяной пол на балконе?

Чем лучше отделать пол на балконе

При выборе подходящих материалов для покрытия пола на балконе, на первом этапе смотрят на следующие факторы:

  • открытый балкон или с остеклением;
  • состояние бетонной плиты;
  • вид предыдущего покрытия;
  • потребуется ли предварительное выравнивание, утепление и гидроизоляция балконной плиты;
  • площадь балкона (лоджии);
  • в каких целях планируется использовать;
  • бюджет и стоимость ремонтных работ.

А также оценить собственные силы – можно ли выполнить работы своими руками.

Выбирать материал напольного покрытия нужно исходя из индивидуальных характеристик, как самого материала, так и балкона или лоджии.

Бетонная стяжка

Самый экономный вариант, который можно легко выполнить собственными силами. Но этот пол самый холодный, без утеплителя не обойтись, и самый тяжелый. Поэтому, перед тем, как увеличивать нагрузку на балконную плиту, нужно выполнить соответствующие расчеты (см. здесь), чтобы убедиться, что нет лишнего веса. Если получены показатели, близкие к критическим, необходимо проконсультироваться со специалистами — выдержит ли балкон дополнительную нагрузку, и получить разрешение на проведение работ.

Отметим, что минимальная толщина стяжки 3 см, максимальная – 5 см (при установке дополнительной системы подогрева внутри напольного пирога). При сильных неровностях и перекосах плиты, толщина слоя ЦПР увеличивается. В ряде случаев до 810 см. В таких ситуациях лучше выбрать другое напольное покрытие, исключающее нагрузку на плиту.

Линолеум

Для балконов подойдет линолеум на резиновой основе. Он не боится влаги, не деформируется и устойчив к механическим повреждениям. Это хороший бюджетный вариант, особенно для утепленных балконов и лоджий. С ним просто работать, его несложно постелить собственными силами. В наличии множество разнообразных расцветок и узоров.

Классический ламинат. Обладает презентабельным внешним видом, но плохо переносит повышенную влажность и повреждения в процессе эксплуатации, даже несмотря на верхний защитный слой. Ламинат плохо реагирует на скачки температур и погодные катаклизмы. К минусам относят и сложность монтажа — новичкам стоит отдать предпочтение более простым вариантам.

Виниловый ламинат. Хорошо переносит влажность и перепады положительных температур, но боится мороза. Хороший вариант для теплых балконов.

Плитка

Очень востребованный отделочный материал для пола. Керамическая или гранитная плитка долговечна, проста в уходе, устойчива к внешним факторам. Ассортимент плиточной продукции предоставлен множеством оттенков, рисунков и фактур. Можно использовать мозаичную кладку, фрески, декорирующие вставки. Идеально подходит для устройства теплых полов. Пошаговый процесс укладки детально рассмотрен здесь.

Плитка – красиво и практично.

Основной недостаток – покрытие холодное, скользкое. Выход в резиновых ковриках на открытом балконе, теплый пол и сатинированный керамогранит или рельефный кафель на остекленном.

Декинг

Для облицовки пола на открытой лоджии (балконе) используют особый вид деревянного пола – декинг. Он более износостойкий и устойчивый к сменам температурного режима. Принцип укладки довольно прост: каждая дощечка имеет по бокам специальные пазызащелки, что делает использование материала доступным для новичков.

Деревянный пол

Покрытие из экологически чистого материала, хорошо проводит тепло и имеет привлекательный внешний вид. Деревянные полы выглядят уютно и достаточно долговечны. Весомые недостатки древесины: разбухает от влаги и усыхает при высоких температурах. При постоянной влажности и жаре, деревянные планки становятся больше и деформируются: появляются трещины и прогибы. Для повышения защитных свойств используют специальные пропитки и лаки.

Пол из хвойной доски.

Наливной пол

Позволяет сделать идеально ровное покрытие, обладает хорошими эксплуатационными характеристиками. При высоком мастерстве исполнителя работ пол превращается в подобие произведения искусства — можно воплотить любую задумку и цветовое решение. Для экономии средств заливку можно выполнить самостоятельно. Подробности здесь.

Ковролин

Используется больше для лоджий, и может быть продолжением напольного покрытия из примыкающей комнаты (только не из кухни). Имеет мягкую текстуру, хорошо поглощает шумы и сохраняет тепло. Используется только на застекленных балконах, так как страдает от влаги и притягивает пыль, нуждается в периодической профессиональной чистке.

Коллекторная система

Коллектор – это распределительный узел, состоящий из двух гребенок с насосом. Подает горячую воду по трубам и регулирует всю систему. Установка производится в специальном коллекторном шкафе. Если есть возможность, то в выдолбленную нишу на балконе. Шкаф рекомендуют располагать в таком месте, куда легко зайдут подающая и обратная трубы.

Коллекторы бывают:

  • Электронные. Специально запрограммированы под конкретную температуру в системе.
  • Механические. Температурный режим регулируется вручную.

Выбор котла

Перед покупкой котла следует провести расчёт мощности. Он должен справляться с нагрузкой системы и иметь дополнительный запас мощности. Следовательно, мощность котла должна равняться мощности теплового пола плюс 10-15%.

При проведении каких-либо дополнительных работ, чтобы не сливать жидкость из системы, у котлов имеются запорные клапаны.

Устройство теплого пола с применением централизованного отопления

Водяной теплый пол имеет множество достоинств, в число которых входит высокая эффективность, экономность и надежность. Для обеспечения работы данной системы не нужно использовать электричество. Достаточно лишь подключить трубки внутри конструкции к централизованному отоплению или котлу (газовому, электрическому или любому другому).


Температура теплоносителя в системе центрального отопления может превышать 90С

Водяной теплый пол стоит достаточно дешево, но его устройство для некоторых может оказаться сложным. Во время монтажа нужно четко следовать рекомендациям специалистов, чтобы создать эффективную и долговечную систему. Водяной тип напольного отопления устанавливается следующим способом:

Система водяного теплого пола

Производится подготовка основания под монтаж водяной системы для устройства напольного отопления. Для этого нужно устранить любые дефекты на поверхности при помощи цементно-песчаного раствора.
Необходимо застелить гидроизоляцию и теплоизоляцию. Чтобы водяной тип отопления работал более эффективно, рекомендуют использовать утеплитель с фольгированным покрытием. Оно позволит отразить все тепловое излучение в помещение.
Производится укладка армирующей сетки, которая не только увеличит прочность стяжки, а и позволит зафиксировать водяной контур.
Укладка трубопроводов производится в форме змейки, спирали, чтобы между соседними витками было расстояние около 10-15 см

Важно следить за целостностью контура. Недопустимо образование перегибов, которые будут препятствовать нормальной циркуляции теплоносителя

Крепление трубок нужно производить при помощи специальных хомутов с шагом до 1 м.

На концы трубопровода, которые будут выходить из конструкции, нужно установить гофрированный шланг. Он позволит получить эффективную защиту от повреждений и других негативных факторов.
Полученный водяной контур нужно подключить к коллектору. Он позволит произвести регулировку работы системы и повысить ее продуктивность.
После установки трубопроводов необходимо запустить теплоноситель. При этом давление в системе должно превышать эксплуатационное на 1,5 раза. В таком виде водяной контур должен находиться около суток. За это время не должно быть никаких протечек, которые сигнализируют о неисправности системы.

После успешного тестирования теплого пола производят заливку стяжки с последующей укладкой подходящего напольного покрытия.

Монтирование электрического пола

Установка такого вида пола состоит из таких этапов:

  1. Сначала производится укладка цементно-песочной стяжки. Её толщина должна составлять не менее 4-5 см.
  2. Потом укладывается слой утеплителя. Во избежание образования конденсата утепляющий материал обязательно защищается специальной парозащитной пленкой.
  3. После этого на изоляционный материал укладывается кабель теплого пола змейкой, как и в случае с водяными полами.
  4. Завершающим этапом стает укладка напольного покрытия. Лучше для этого использовать керамическую либо кафельную плитку, так как у них теплопроводность намного выше, нежели в иных покрытиях.

Инфракрасный обогреватель как источник тепла

Инфракрасный обогреватель – прекрасный прибор для обогрева таких небольших помещений, как лоджия или балкон. Длинноволновые инфракрасные излучения являются хорошим источником тепла. Главными преимуществами такого обогревателя признано:

  • экономичность по сравнению с конвекционными обогревателями;
  • доступная цена;
  • быстрое прогревание помещения;
  • никаких предварительных работ и возможность использования обогревателя в любое время.

Обогреватели электрические

Наиболее популярным среди населения средством обогрева остается электрический обогреватель. С его помощью действительно можно:

  • быстро обогреть помещение;
  • поддержать необходимую температуру;
  • и стоит такой прибор недорого.

Но в конце месяца за комфорт, который был создан быстро, вы получите соответствующий счет за использованную электроэнергию (и поверьте, он будет немалым). К тому же такой прибор считается очень пожароопасным, поэтому не советуем оставлять его без присмотра на длительное время.

Какой тёплый пол лучше использовать на балконе?

Какой тип тёплого полового обогрева лучше использовать для балкона или лоджии? Этим вопросом задаются многие владельцы данных помещений. Есть разные виды греющих полов — водяной, кабельный, инфракрасная плёнка:

  1. Водяной — наиболее дорогое устройство, состоящее из труб, он чаще монтирующиеся в стяжку.
  2. Электрический кабельный — в нём кабель выступает элементом нагрева. «Пирог» также заливается бетонным раствором.
  3. Инфракрасная плёнка — нагрев производится за счёт карбоновых пластин, они излучают ультрафиолетовые волны.

Балкон — это выступающая плита, которая не может выдержать большие нагрузки, поэтому водяная тяжёлая конструкция тут не подходит. Устанавливать на балконе под стяжку электрический тёплый пол также не рекомендуется. Наиболее подходящей считается инфракрасная плёнка, она мало весит и проста в установке.

В лоджиях, водяную или электрическую модель под стяжку можно рассматривать, если данные нагрузки на плиту допустимы в конкретном случае. Для этого, необходимо рассчитать заранее уровень нагрузок.

Электрический ТП на стену? Можно или нет, какой вид выбрать и произвести установку.

Чтобы определить, какой тёплый пол лучше выбрать, мы подробно рассмотрим каждую модель.

Водяной теплый пол

Источником тепла в них является горячая вода. Ее забирают из системы водоснабжения дома, пропускают через газовый котел, и далее горячая вода течет по трубам, уложенным в бетонную стяжку или между лагами в деревянном полу. От пола нагревается воздух. Например, если на котле будет +37°C, то на полу +24°C, в воздухе +22°C, около потолка +15°C.

Для изготовления теплого водяного пола используют резиновые трубки

Водяные теплые полы подходят под ламинат, линолиум, плитку, дерево. В основном водяные полы устанавливают в частных домах.

Если вы живете в доме с централизованным отоплением, сразу отметайте водяные полы как вариант. Их вынос на балкон для отопления пола запрещен законом. Ведь из-за них у соседей уменьшится напор воды и станут холоднее трубы. Если это вычислят контролирующие службы, последует штраф и требование устранить конструкцию.

Преимущества водяного теплого пола

  • такие полы медленно остывают, и отдельные участки не перегреваются
  • газ стоит дешевле электричества. Поэтому стоимость обогрева ниже, чем у электрических полов
  • наиболее экологичные и безопасные

О монтаже водяного пола читайте в данной статье.

Недостатки водяного теплого пола

Водяной пол укладывают под стяжку, которая дает дополнительную нагрузку на балкон

К сожалению, минусов у такого пола, если устанавливать его на балкон, больше.

  • медленно греют, потому что сначала нужно прогреть стяжку
  • от нагрева трубами воздух становится более сухим по сравнению с кабельными и инфракрасными полами
  • долгий и трудоемкий монтаж
  • монтаж обойдется дороже электрических полов. Фирмы по установке берут за установку и материалы – от 600 до 1500 руб. за кв. м.
  • бетонная стяжка утяжеляет балкон. Она равна весу большого мотоцикла
  • бетонная стяжка прибавляет 3 см к полу. Вместе с теплоизоляционными прокладками и напольным покрытием пол увеличится на 5 – 10 см.
  • если работы по установке труб были проведены некачественно, то всегда есть вероятность прорыва трубы и затопления соседей снизу. Найти утечку сложно, нужно будет разбирать стяжку

Выбор и подготовка помещения


Идеальным помещениям для установки водяного теплого пола является совмещенная с комнатой лоджия. Теплый пол может монтироваться в любом помещении, однако, следует учесть, что наличие способствует сушке воздуха. Если в помещении нет необходимой вентиляции, то вам будет душно и не комфортно. Эта проблема может быть решена при помощи бытовых увлажнителей воздуха.

Однако, все же не рекомендуется установка теплого воздуха в спальне и детской, ведь спать необходимо при прохладном и свежем воздухе. Идеальными помещениями для монтажа водяного теплого пола являются балкон или лоджия, кухня, ванная комната и особенно коридор, в котором теплый пол просто необходим.

Выбрав помещение, начинаем его подготовку. Сначала демонтируем старый пол. Демонтаж будет проще, если покрытие уложено непосредственно на балконную плиту или плиты перекрытия. Однако, в таком случае произойдет поднятие уровня на 5-7 см, в результате чего придется заменить дверные коробки.


Шаровой кран должен впаиваться к стояку отопления на расстоянии, которое позволит в случае поломки теплого пола, установить радиатор. Затем впаиваем в стояк шаровые краны. Они должны впаиваться к стояку отопления на расстоянии, позволяющем в случае выхода из строя, установить на место кранов отопительный радиатор.

Выбираем подходящую систему

Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:

  1. Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
  2. Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
  3. И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.

Инфракрасная система обогрева лоджии.

Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:

  • Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
  • Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
  • Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
  • С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.

Варианты укладки теплопроводных элементов.

Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:

  • Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
  • По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
  • Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться», то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;

Сухой способ укладки труб на специальную утепленную основу.

  • Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
  • В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

Заводской набор для электрического теплого пола.

Выбор труб для монтажа тёплого пола


Современные технологии производства достигли таких высот, позволяющих застройщику монтировать тёплый пол на балконе в зависимости от предназначения помещения и ценовой политики. Наиболее распространенные материалы:

  1. Медь. Трубопровод, изготовленный из этого металла, самый дорогостоящий. Но цена в этом случае оправдывает средства: срок эксплуатации медных труб 150 – 200 лет, кроме этого, медь обладает высокой теплоотдачей. Из-за высокой стоимости, материал редко используется в России.
  2. Металлопласт. Внутренний алюминиевый корпус значительно увеличивает срок их эксплуатации, а гибкость и прочность подтверждают свою высокую цену.
  3. Полиэтилен. Благодаря тому, что трубопровод из этого материала обладает меньшей прочностью и ценой, он значительно дешевле предыдущих.
  4. Полипропилен. Надёжный, износостойкий материал с приемлемой ценой. Основным недостатком является необходимость использования специальной фурнитуры (уголки, переходники, муфты) для монтажа.
  5. Сшитый полиэтилен. Качество заложено ещё на молекулярном уровне, что позволяет говорить о хорошем соотношении с ценовыми характеристиками.

С какими ошибками можно столкнуться

Варианты укладки труб

Многие начинающие мастера считают, что полностью отопить даже маленькое помещение с помощью теплого пола невозможно. Такой результат возможен в случае неправильно выполненных предварительных работ и утепления

Важно знать о распространенных ошибках, которые легче предупредить, чем потом ликвидировать

  • Установленный радиатор на балконе не соответствует размеру окна. Он должен иметь ширину аналогичную длине подоконника.
  • Отсутствует расчет потери энергии. Его нужно делать обязательно до того момента, как укладывается “змейка” теплого пола.
  • Неправильный шаг трубы также способен повлиять на функциональность установленного оборудования. Он не должен превышать 20 см.
  • Плохая изоляция или ее отсутствие. Если перед укладкой трубчатого пола отсутствует отражатель, как правило, все тепло будет уходить вниз.
  • Отсутствие компенсационных зазоров. Под воздействием нагрева начнет расширяться стяжка и лопаться финишное покрытие.
  • Неправильный циркуляционный насос вызывает повышенный расход энергии. Энергоноситель должен равномерно циркулировать по системе.

Настил электрического вида

Еще один вид настила, который можно применять на балконах, — электрический пол. Обычно для его установки нанимают специалистов, поскольку она обладает своей спецификой.

Кабель для нагревания армирован стекловолокном, иногда состоит из двух жил, которые проводят ток, медного проводника, полиэфирной пленки, алюминиевого экрана и ПВХ-слоя.

Установка электрического пола выполняют в несколько этапов. Сначала утепляют пространство, чтобы усилить нагревающий эффект. Затем подбирают подходящую теплоизоляционную секцию и укрепляют монтажной лентой каждый слой укладки кабеля. Между витками провода укладывают термодатчик в гофре. Холодный конец нагревательной секции вместе с проводом от термотдатчика подводят к терморегулятору. Монтировать такой прибор должен опытный специалист. Затем поверх кабеля заливают стяжку (3-5 см) и подсоединяют его, ждут когда поверхность затвердеет естественным образом.

Типичная схема укладки теплого — кабельного пола.

Такая система обогрева считается довольно сложной и несколько трудоемкой для установки, но если сделать эти полы на балконе, то можно получить большой и равномерный уровень обогрева по всему периметру комнаты. Кроме этого, такой настил может уберечь от сквозняков на балконе, поскольку теплый воздух создаст температурный барьер.

Комплектация теплого водяного пола

Что нужно приобрести для монтажа теплых водяных полов? Подробно остановимся на каждом элементе этой схемы.

Варианты материала труб для устройства водяного пола

Какие трубы используются для водяных теплых полов? 1. Медные трубы – самые прочные и долговечные. Срок службы 50-200 лет. Поэтому эти трубы самые дорогие. О качестве медных труб говорит тот факт, что в Германии 80 % труб ставят из меди.

При помощи таких фитингов собирают металлопластиковые трубы

2.Трубы из металлопластика

Сейчас на рынке появилось много поддельных разборных фитингов, они стали рассыпаться, что снизило привлекательность труб из металлопластика. Поэтому если будете использовать разборные фитинги, следите за тем, чтобы не выбрать поддельные.

И отдельно изучите, как правильно прикручивать фитинги. Иначе они дадут течь.

Для технологии “Пресс” требуется пресс-машина, которая стоит от 1000 евро, что также снижает доступность металлопластиковых труб. Да и стоимость самих труб довольна высока. Правда, они требуют меньше отводов, что позволит сэкономить. Ещё они гибкие, их можно гнуть руками, они прекрасно удерживают форму.

Алюминиевый наружный слой делает трубы из металлопластика прочными. Так что плюсы у них есть, поэтому они ещё в ходу.

3.Полиэтиленовые трубы

Труба из сшитого полиэтилена PEX-EVOH для устройства теплого пола на балконе

4.Полипропиленовые трубы

Если они плохого качества, то могут вздуться через несколько лет. Качественные полипропиленовые трубы в полтора раза дороже металлопластиковых.

В последнее время появились полипропиленовые трубы с гибкими свойствами металлопластиковых труб.

5.рубы из сшитого полиэтилена6.Трубы из сшитого полиэтилена с кислородным барьером

Чтобы не было протечки, важно найти качественные трубы. Советуем расспросить специалистов и внимательно изучить отзывы на форумах. Чтобы рассчитать, сколько метров трубы понадобится, нужно прикинуть, что на 1 кв.м пола уходит 5-7 м

трубы

Чтобы рассчитать, сколько метров трубы понадобится, нужно прикинуть, что на 1 кв.м пола уходит 5-7 м. трубы.

Коллектор

Распределяет воду по трубам. Это гребёнка из нержавеющей стали с расходомерами и термоклапанами. На рынке представлено множество разновидностей коллекторов, от бюджетных вариантов до дорогих.

Коллекторный шкаф

Он нужен, чтобы можно было компактно закрыть всё оборудование в стене. Его размеры обычно 60х40х12 см. Расположить его желательно по центру помещения, чтобы трубы расходились от него на равноудалённом расстоянии.

Замена остекления

Устраивать теплый пол на балконе бессмысленно в отсутствии теплого остекления.
О том, как заменить холодное остекление на теплое, читайте в инструкции «Замена холодного остекления на теплое».
О том, как заменить холодное остекление на теплое, не меняя фасада дома, наша следующая статья.
О том, как это сделать в старых домах хрущёвской постройки, прочитайте по адресу https://oknanagoda.com/balkony-lodzhii/osteklenie/khrushchevka.html.

Насосно-смесительный узел

Насос для теплого пола

Прокачивает воду и устанавливает температуру в подающей трубе. Представляет из себя кран с насосом. Как и любой кран, смеситель может накопить внутри себя грязь. Поэтому чтобы его можно было почистить или демонтировать, монтируют его с помощью американок.

Для того, чтобы выбрать насос, нужно сделать гидравлический расчёт полов. О том, как это делается, подробно рассказывается в этом видео.

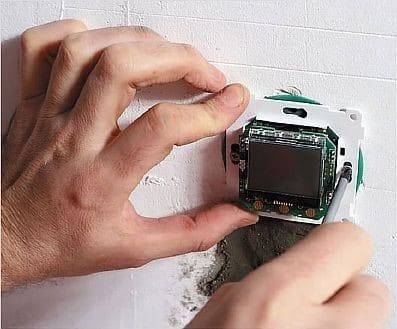

Терморегулятор

Терморегулятор поддерживает заданную температуру. Его можно настроить на температуру от 30 до 55 градусов. В теплых водяных полах температура не должна превышать 40 градусов, иначе стяжка начнёт трескаться.

Когда происходит повышение температуры, терморегулятор блокирует сервоприводы, и нагретая вода начинает бежать по внутреннему кругу. Терморегуляторы бывают механическими и электронными. Механические подойдут тем, кто проводит много времени дома. Электронные удобно запрограммировать, когда вас подолгу не бывает дома.

Сервоприводы, теплоизоляция, демпферная лента и газовый котел

Напольный газовый котел

Если газовой котёл у вас уже установлен, то нужно прикинуть, хватит ли у него мощности на систему теплых полов. Если не хватит, то нужно будет покупать дополнительный насос для системы.

Если котел не установлен, то выбирать нужно исходя из требуемой расчётной мощности, потребляемой теплыми полами. Расчёт такой – на 240 кв.м. обычно ставят котлы мощностью 24 кВт. Подключение котла должно производиться специалистами службы горгаза.

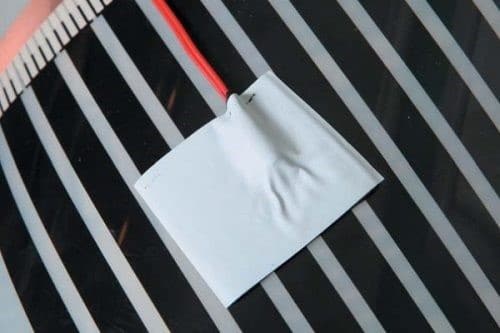

Инфракрасный теплый пол

Устанавливать ИК «теплый пол» нужно с составления схемы расположения пленки. При этом должны соблюдаться следующие требования:

  • провода не должны перекрещиваться;
  • пленка укладывается вдоль балкона в один ряд;
  • в местах, где планируется установка мебели, укладка ИК-пленки исключается;
  • по периметру расстояние до стен — 25-30 см;
  • термодатчик укладывается посредине балкона, но с условием, что его штатной проводки хватит до терморегулятора.

Материалы и инструменты

Для отопления балкона с помощью ИК-пленки нужно приобрести:

комплект инфракрасной системы обогрева. В него входят:

  1. пленка;
  2. электропровода;
  3. контакты в виде клипс;
  4. зажимы для фиксации ИК-пленки;
  5. скотч, с нанесенным битумом.

Комплект пленочного теплого пола.

  • термодатчик и провода для него;
  • терморегулятор;
  • фольгированный утеплитель (можно подложку толщиной 40-50 мм);
  • рулонный гидроизоляционный материал — нужен при укладке ламината, штучного паркета, паркетной доски;
  • изоляционную ленту;
  • малярную ленту или бытовой скотч.

Из инструментов под руками должны быть:

  • нож или ножницы;
  • рулетка;
  • пассатижи;
  • строительный карандаш или фломастер.

Подготовка основания

ИК-пленка очень чувствительная к любым неровностям основания, на которое монтируется. Поэтому балконная плита выравнивается. Как это сделать, можно посмотреть здесь.

Перед монтажом пленки:

  • поверхность основания пола тщательно пылесосится;
  • укладывается термоизоляционный слой из фольгированной подложки толщиной 40-50 мм — отражающая сторона должна смотреть вверх;
  • соединительные швы проклеиваются специальным металлизированным скотчем;
  • фольга заземляется через ближайшую розетку на кухне (в других помещениях «земли» может не быть);
  • под термодатчик и проводку от него вырезается углубление в утеплительном слое.

В утеплителе вырезается углубление под термодатчик.

Важно: практически во всех инструкциях, размещенных на специализированных сайтах, схема монтажа выглядит так:

  • стяжка;
  • фольга;
  • «Пенофол», уложенный отражающей стороной вверх, затем ИК-пленка.

По мнению редакции сайта, фольга на стяжке — рекламный ход, т.к. в плотном пространстве отражающие свойства фольги исчезают. Нужен минимальный зазор, чуть больший за длину волны, чтобы эффект зеркала сработал.

Инструкция по монтажу

Пошаговый алгоритм работ по устройству теплого пола из ИК-элементов выглядит следующим образом:

в стене выбиваются штробы под питающий кабель. Ширина — 20 мм, глубина — 20 мм, длина 150 мм над уровнем пола. Коронкой или болгаркой вырезается углубление под терморегулятор.

Устанавливается терморегулятор.

ИК-пленка разрезается на полосы по специальной отметке;

Отметка линии реза.

Пленка режется на полосы.

свободные серебряные контакты (к ним не будет производиться подключение) заделываются битумным скотчем (в большинстве комплектов входит в перечень);

Изоляция серебряных контактов.

  • пленка размещается на балконе медной полосой вниз в соответствии с составленной схемой. Полосы между собой и к фольге крепятся бытовым скотчем или малярной лентой;
  • к токопроводящей полосе с помощью клипсы крепится клемма. Для этого верхняя часть клипсы вводится внутрь пленки через технологический разрез, нижняя остается снаружи. После этого клипса обжимается пассатижами;

Клипса клеммы вставляется внутрь пленки.

Клемма (клипсы) обжимаются.

в клемму вставляются оголенные провода и зажимаются;

Подключение токоведущих проводов к клемме.

открытые места клеммы и проводки изолируются полосками битумного скотча: одна наклеивается сверху, другая — снизу, после чего плотно соединяются. Если между полосками скотча остались пузырьки воздуха, их необходимо удалить;

Изоляция мест подключения.

  • для термодатчика, проводов и клемм в утеплителе вырезаются углубления;
  • укладывается датчик температуры. Для этого над выемкой в утеплителе под измеритель температуры ИК-пленка заворачивается. На ее обратную сторону битумным скотчем крепится измерительный прибор. Провода от датчика утапливаются в разрез в утеплителе. Пленка возвращается и снова приклеивается к утеплителю скотчем;

Подключение термодатчика.

Крепление датчика к пленке.

  • все уложенные в утеплитель провода заклеиваются скотчем;
  • токоведущая проводка через клеммы подключаются к терморегулятору;
  • проводится заземление всей системы;
  • производится пробный пуск.

Более подробно монтаж инфракрасного теплого пола изложен в работе «Монтаж инфракрасного теплого пола под ламинат».

Инновационный способ утепления балконного покрытия: инфракрасное утепление пола

Недавно на рынке появился новый материал, обеспечивающий подогрев полового покрытия — это специальная инфракрасная пленка. Она обеспечивает отопление с помощью инфракрасного излучения, которое полностью уходит внутрь помещения, при этом такой способ повышения температуры практически на 100% идеален, ведь тепло не рассеивается в воздухе.

Принципиальная схема устройства пола на лоджии с инфракрасным подогревом

Кроме этого существенного плюса, у данной системы отопления есть еще несколько преимуществ:

  • Инфракрасное утепление пола экономней чем электрический способ обогрева;
  • Установка инфракрасного покрытия достаточно простая: с этой задачей справятся даже любители.

Установка инфракрасных панелей для подогрева пола проводится в несколько этапов, которые заметно проще чем идентичные процессы при установке водной или электрической системы отопления. Для начала необходимо повести первичную подготовку пола. Это элементарная процедура, во время которой достаточно немного выровнять поверхность и удалить мелкий строительный мусор. Затем устанавливается теплоизоляционный слой. Этот слой занимает совсем немного места — его толщина может составлять всего несколько миллиметров. В качестве изоляционного материала используется специальный материал — изолон. Он идеально подходит для совместного использования с инфракрасными панелями, так как полностью отражает поступающее к нему тепло в обратную сторону, то есть, в нашем случае, все тепло будет идти вверх от пола. Дополнительный плюс материала заключается в том, что он обладает влагоотталкивающими характеристиками.

Так выглядят инфракрасные маты на лоджии

Тип используемых инфракрасных панелей зависит от того, какой материал будет использоваться для внешней поверхности пола. Если пленку планируется укладывать под плиткой, то нужно устанавливать панели стержневого типа: в них предусмотрены отверстия, обеспечивающие стяжку бетонного покрытия под панелями с клеем для плиток. При установке теплового покрытия под обычную поверхность пола, например, под ламинат, можно применять пленочный вариант покрытия.

Схема подключения инфракасных матов тёплого пола

Главный плюс монтажа теплого пола на балконе с помощью установки новой системы заключается в том, что нет необходимости проводить точные строительные замеры: например, выбирать толщину и диаметр труб, без чего водное отопление сделать невозможно или измерять теплоотдачу пола, без чего нормально сделать электрическое утепление пола будет неэффективным. Инфракрасное утепление пола для балкона — это простой, экономный и доступный способ утепления, идеальный для квартир и отдельных домов.

Поэтому, прежде чем приступить к укладке теплого пола, нужно изучить информацию по каждому виду обогрева. И только выбрав подходящие варианты, произведя замеры приступать к работе.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
