Делаем короб, если его нет: все гениальное просто
Если в стену не вмонтирован короб, куда и будет установлено ваше окошко, то его придется также сделать самостоятельно. Он служит для того, чтобы нагрузка от веса стен не ложилась на хрупкие оконные рамы, что довольно опасно. Ничего сложного тут точно не будет, все просто, нужен обычный короб по размерам, которые вы должны замерять сами.
- Возьмите доску или брус, с сечением 15х5 сантиметров, чего и будет вполне достаточно для изготовления короба.
- В заготовке нужно выбрать паз, глубиной в полтора сантиметра, в форме буковки Г.
- Изначально соединить части конструкции можно при помощи обычного столярного клея.
- Далее в углах высверливаются отверстия, глубиной до трех сантиметров, в которые вставляются деревянные штифты для жесткого скрепления конструкции под углом в 90 стандартных градусов (прямой угол).
Смонтировать короб в стенке нужно так, чтобы он было совершенно неподвижен. То есть нужно высверлить отверстия, куда вставляются анкера или дюбели, и намертво прикрутить к нему коробку. Все щели рекомендуется задуть монтажной пеной, что вполне целесообразно, если вы впоследствии не забудете о тепло и гидроизоляции.

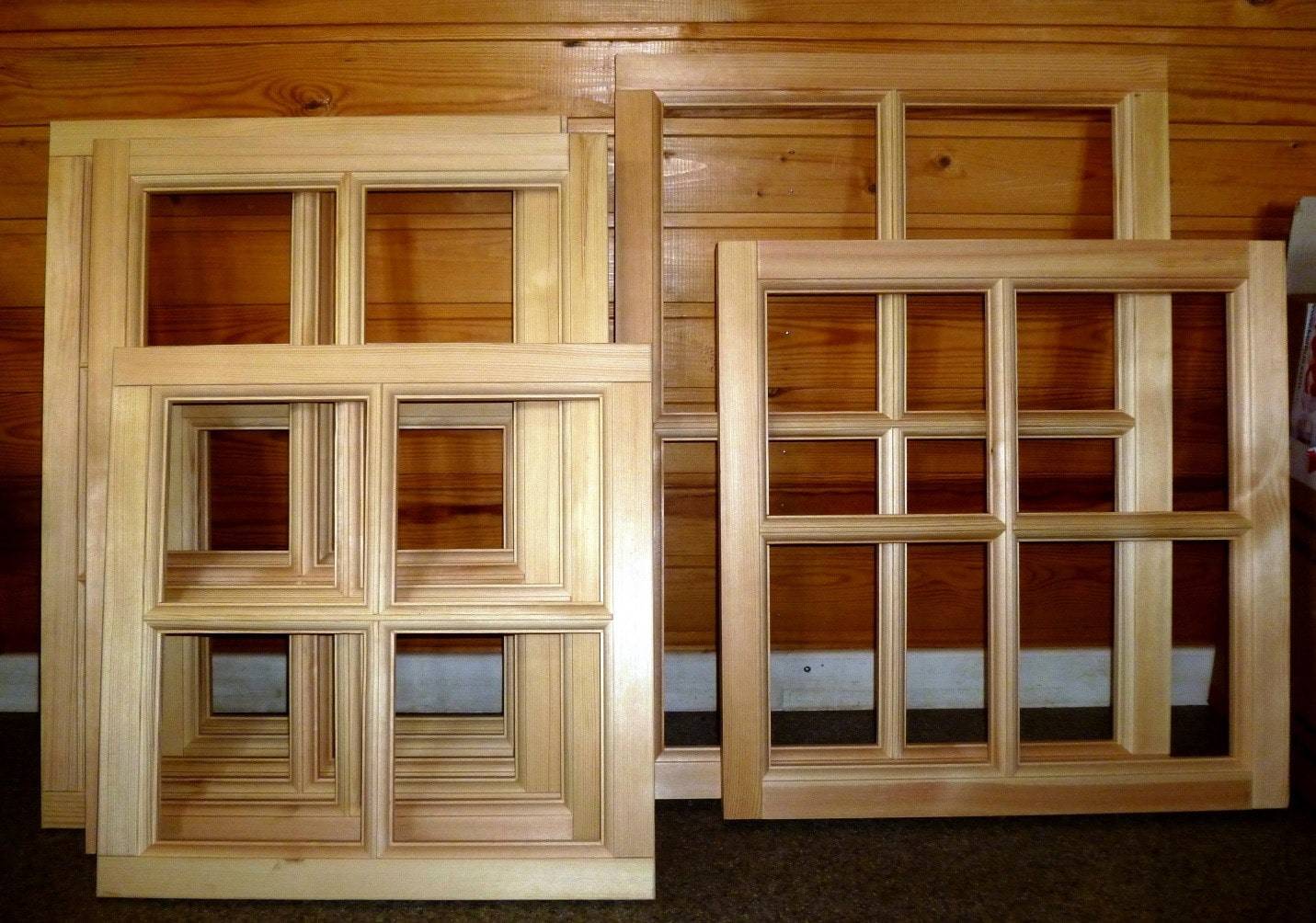

Оконные рамы из дерева своими руками, видео, комментарии
Для начала нужно знать, что в работе вам нужен будет особый брус, размером 6х4 сантиметров в сечении, а может даже и больше. Тут все зависит от основного размера оконного блока. Форма профиля для рамы может быть разнообразной, тут все зависит от предполагаемого количества стекол, их оригинальной толщиной, а также размером, купленных заранее, заводских штапиков.
Нужно знать
Чем больше по площади у вас получается оконный блок в целом, тем крупнее, то есть больше по сечению брус нужно выбирать. Может случиться так, что рамы может значительно перекосить от собственного веса и массы стекол, а это нужно предусмотреть заранее, чтобы потом не переделывать всю конструкцию.
- Одностекольный вариант оконного профиля должен будет иметь два прямоугольных паза, которые нужны для монтажа в коробе и для остекления.
- Если профиль предполагается с двумя стеклами, то нужно обязательно сделать дополнительный паз для второго стекла.
- Под сантиметровый штапик нужно будет выбирать прямоугольный паз, а также стекло в четыре миллиметра толщиной.
- Из профиля с заранее проделами пазами и будет собираться рама, причем для этого ее нужно разметить, тщательно промерив, а том срезать под углом в 45 градусов.
- Нужно сделать крепежное соединение «шип-паз» стандартного типа, и посадить его на столярный клей для большей надежности и обеспечения неподвижности конструкции.
Можно также дополнительно закрепить раму саморезами. Однако тут придется следить, чтобы шляпки их зашли в древесину заподлицо, иначе они будут мешать закрыванию и открыванию створок, а это недопустимо.
Вставляем стекла в оконные рамы своими руками, видео
Когда все работы по изготовлению рам завершены, останется только вставить в конструкцию стекла, и тогда уже можно заниматься монтажом оконного блока в коробе в стене. Как правильно организовать процесс установки деревянного окна можно и нужно прочесть на сайте. Верное и точное промеривание и зарезка стекла обеспечит гарантию отсутствия мостиков холода, посредством плотного прилегания стекла к древесине.
- Соблюдать технику безопасности соблюдать обязательно, потому при работе со стеклом нужно сразу же надеть специальные рукавицы. Не помешают также и очки, чтобы стеклянная пыль не попала в глаз.
- Стекло нужно вырезать с погрешностью, не более одного миллиметра, а все края обработать наждачкой с мелким камушком.
- Предварительно примерив, стекла вставляются на промазанную герметиком раму, как раз в выбранный специально для этого паз. Остатки герметика нужно сразу же убирать чистой тканью, иначе потом будет сложно его отодрать, когда он засохнет.
- Если окно состоит из пары частей, то к средней части рамы нужно будет прикрутить специальный деревянный импост, который также должен быть изготовлен, подобно раме, со всеми необходимыми пазами.

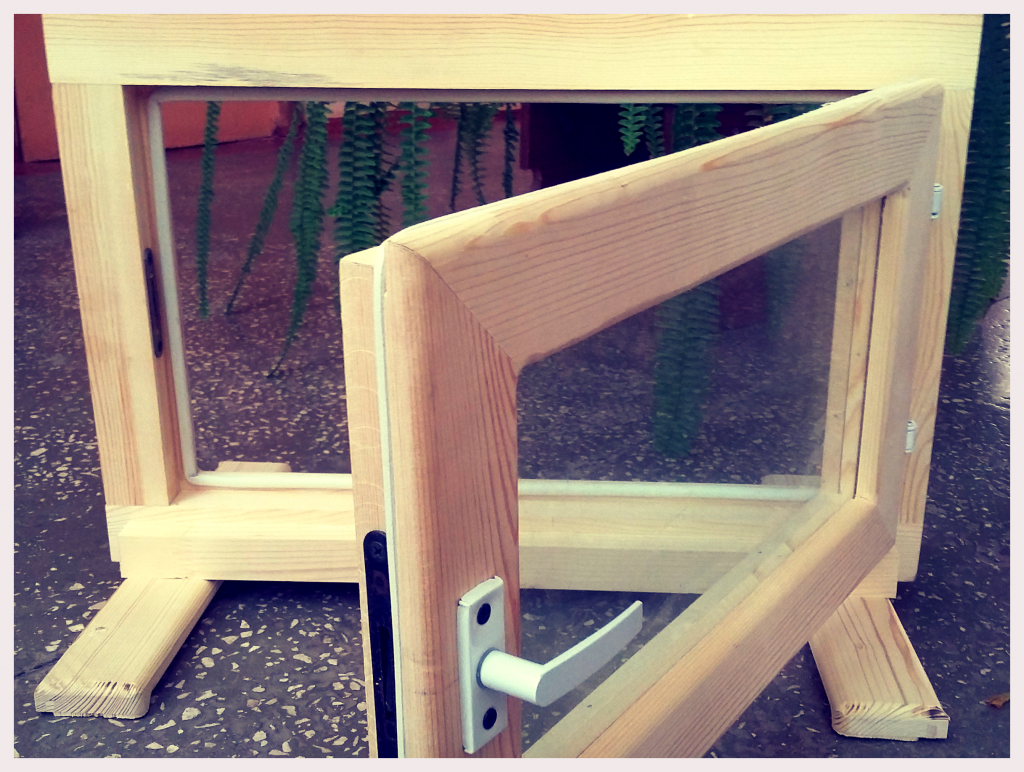

- Открывающиеся створки делаются из более тонкого бруса, а к основной раме прикрепляется посредством навесных петель. Именно на этой створке нужно будет закрепить ручку, а на противоположной части рамы выбрать соответствующий паз под защелку-язычок.
Способ изготовления рамы из бруса
Начинать работу нужно с подготовки бруса к длительной эксплуатации. Для этого его потребуется очистить от всех загрязнений и обработать антисептиком. Защищенная древесина не будет бояться грибков и сырости, сможет простоять намного дольше.
После того как брус просох, можно начинать производство деревянных рам. Делают это обычно, начиная с короба. Вам потребуется доска, размер которой равен 150х50 см. В ней нужно будет сделать прорезь буквой Г. Это нужно для того, чтобы сделать окно герметичным. После этого доску разрезают на 4 части, равные по длине. Потребуется выпилить на одной части досок паз, на другой – шип. Для того чтобы крепление получилось надежным, шип должен входить в паз туго, с трудом.
Пропил удобнее всего делать при помощи циркулярной пилы. Стамеска поможет удалить излишки материала, выровнять пропил, если он получился не совсем ровным.
Удобнее собирать конструкцию, если паз разместить на вертикальной части рамы, а шип поставить на горизонтальную плоскость.
Изготовление деревянных оконных рам требует точности, поэтому после того, как вы выпилите необходимые элементы, короб нужно попробовать собрать. Если все детали сошлись, короб нужно опять разобрать, нанести на шип и паз столярный клей, после чего делают чистовую сборку конструкции.
Части рамы должны находиться под углом 90 градусов. Для точности исполнения можно воспользоваться угольником.
Для того чтобы короб не развалился и стал достаточно жестким, по углам его укрепляют металлическими уголками. Устанавливать конструкцию в стену не спешите. Для начала клей должен полностью просохнуть.
https://youtube.com/watch?v=videoseries
Короб
Базовым размером сырья для создания короба обычного деревянного окна является доска с сечением 150 на 50 миллиметров. Короб состоит из четырех досок, которые соединены между собой с помощью пазов и шипов, сделанных фрезой или стамесками. Их делают плотными таким образом, чтобы они достаточно жестко входили друг в друга. При этом все 4 детали короба должны соединяться между собой строго перпендикулярно.
От прочности соединения зависит прочность готовой конструкции.
Для того, чтобы пазо-шиповое соединение обрело большую прочность его прошивают насквозь с помощью деревянного стержня, под который высверливают отдельное отверстие.
Готовое основание деревянного окна устанавливается в оконный проем, а зазоры между коробом и стенами запенивают монтажной пеной. Стоит заметить, что слишком большие зазоры между стенами и коробом нельзя заделывать одной только пеной, поскольку слой пены более 5 сантиметров может деформировать короб. Поэтому оконный проем желательно сделать оптимального размера с запасом до 5 сантиметров.
В случае деревянной постройки и стен из брусьев или деревянных срубов используется также окосячка, производство которой имеет свои особенности.
Деревянные окна своими руками: сборка
Сначала делается оконная коробка. В доске выпиливают паз, чтобы придать профилю форму буквы «Г». Образованный при этом гребень должен равняться по ширине 2 см, а по высоте 1,5 см.
По углам деревянной конструкции крепят угольники из металла. Они продаются на строительных рынках или в строймагазинах. Эти элементы добавят жесткости конструкции. Так как рама для окон динамичный элемент, и будет периодически закрываться и открываться, то предъявляются повышенные требования к ее прочности.
После этого доску разделяют на 4 части, равняющиеся снятым меркам.
Как сделать, чтобы конструкция была прочной?
Для придания жесткости, проводится соединение, под названием «ласточкин хвост». Для этого соединяют детали, на которых сделаны пазы в виде крупных зубьев. Их разъединение можно будет провести только в том же положение, в котором их совмещали.
Отверстие под шпонку ласточкин хвост
Для создания пазов придется использовать ручную фрезу. Но если такой инструмент отсутствует, то подойдут стамеска, молоток и пила. Особое значение при сборке следует уделить тому, чтобы угол соединения был строго под 90 градусом.
На брусах размером 50 на 50 мм пазы выпиливаются в таком порядке: нижний паз – 20 мм в ширину и 15 мм в высоту. Последний паз должен быть 15 мм в ширину и 10 мм в высоту.
Верхние пазы предназначены для стекол. Штапик подбирается толщиной 10 мм, при толщине стекла в 4 мм. Профиль разрезается на равные 4 части. Чтобы окно свободно открывалось, между коробкой и рамой предусматривается зазор на 1-2 мм.
Для придания сооружению прочности рекомендуется одновременно с процессом сборки закрепить ее нагелем из дерева. Для этого проводят просверливание стыка после соединения деталей. Вставленный нагель предварительно смазывают клеем
Следует обратить внимание, чтобы отверстие соответствовало размеру деревянного цилиндра, вставляемого в него
На этом этапе деревянная рама должна быть окрашена, чтобы обезопасить ее от негативного воздействия атмосферных условий. Остекление лучше проводить после того как краска нанесена и высохла. Готовую конструкцию можно устанавливать в прикрепленные петли.
Материалы, инструменты, чертежи, соединение элементов
Окна постоянно подвергаются внешнему воздействию и разнице температур внутри помещения и снаружи, что неизбежно приводит к изменению геометрии конструкции, когда речь идет о древесине. Чтобы минимизировать возможное коробление, рамы и створки изготавливают не из цельного бруса, а из клееного. Можно приобрести готовый, если есть надежные поставщики, а можно склеить самостоятельно. Во втором случае набирается заготовка минимум из трех ламелей, так, чтобы волокна были направлены в противоположные стороны. По возможности, выбирают древесину радиальной распилки, тангентальную «ведет» сильнее. Для склеивания следует использовать специальные, влагостойкие составы.
Сечение бруса выбирают, исходя из количества стеклопакетов – для окна с одной камерой обычно используют брус 6×4 см. В условиях производства в раме выбирают пазы не только под стеклопакет и внешние уплотнители, но и под внутренние. Один из бывших производителей деревянных евроокоон поделился своими чертежами, упростив которые можно получить высококлассные конструкции, практически не уступающие готовым. Для того, чтобы сделать окно своими руками, чертежи вполне подходят.
Учитывая, что профессиональное оборудование есть далеко не у каждого, а его приобретение сведет на нет всю экономию и оправдано только с целью изготовления окон на продажу, домашние мастера выбирают пазы под стеклопакеты, внешнее уплотнение и фурнитуру.
Используют для этих целей фрезер, циркулярную пилу, ручной инструмент для доводки. Участники нашего портала оснащены всеми необходимыми приспособлениями и Равильдон решил изготовить окно вместе с братом (ник Халвастарший) для его дома.
РавильдонУчастник FORUMHOUSE
У нас были ручные инструменты, станки и прочие приспособления. Сварили стол, приладили к нему ручной фрезер, купили фрезу микрошип и подвижную каретку, решили набирать профиль в длину и толщину. Покупной профиль стоит от 1600 рублей за шесть метров, поэтому мы будем торцевать готовый брус, склеивать его, потом набирать в толщину.
ХалвастаршийУчастник FORUMHOUSE
Вот такой пепелац сделали: завалялись у меня направляющие с каретками, сварили каркас, на подвижный стол прикрепили ручную циркулярку, получился простейший импостник. Пазы прямоугольные, поэтому можно обойтись без фасонных фрез. Глубина прорезания регулируется подвижным упором, высота – набором пластин и прямоугольных труб. Паз прорезал в пять заходов, меняя подкладки, довел напильником.
Тренировались братья на отходах, полученные результаты записывались в журнал, чтобы в дальнейшем выбрать самый удачный вариант. А как набили руку, приступили к изготовлению самих рам.
Другой наш форумчанин воспользовался готовым клееным брусом. Фото подробно показывают весь этот большой процесс.
cyan__Участник FORUMHOUSE
Купленный брус пропустил через рейсмус и торцовку, на циркулярке с самодельной приспособой (высокий параллельный упор с направляющими и линейками по 0,5 мм) сделал шипы и профиль, склеил, фрезером выбрал фурнитурные пазы, навесил фурнитуру – проверил, как работает, снял, отшлифовал под покраску. Хитростей особых нет, но надо или иметь опыт столярной работы, или сделать сначала несколько рам на выброс – потренироваться.
Так как стеклопакет запланирован двухкамерный, общее сечение бруса получилось 80×78 мм.
Если позволяет оборудование и опыт, элементы рамы отрезаются наискось, под углом 45⁰, можно стыковать и без скоса, так хоть и менее декоративно, но технически легче. Детали собираются на соединение шип-паз, причем вертикальные части – проушины, а горизонтальные – шипы. Проще изготовить одинарное соединение, но двойное более прочное и долговечное, так как увеличивается площадь склейки, еще прочнее –тройной шип. Когда один шип, стоит дополнительно усилить раму уголком, поскольку стеклопакет значительно утяжеляет конструкцию.
Участник нашего портала cyan__ рассказывает, как сделать деревянное окно, используя соединение на три шипа.
cyan__
Себе делал три шипа и сажал на клей ПУ D4, на другой клей и один шип под стеклопакет, поставил бы, наверное, уголок. В качестве проверки можно склеить один угол и протестировать его на прочность и деформацию, нагрузив по гипотенузе массой в полтора стеклопакета. Тогда станет понятно, нужно ли дополнительное усиление.
Деревянные окна своими руками: сборка
Сначала делается оконная коробка. В доске выпиливают паз, чтобы придать профилю форму буквы «Г». Образованный при этом гребень должен равняться по ширине 2 см, а по высоте 1,5 см.
По углам деревянной конструкции крепят угольники из металла. Они продаются на строительных рынках или в строймагазинах. Эти элементы добавят жесткости конструкции. Так как рама для окон динамичный элемент, и будет периодически закрываться и открываться, то предъявляются повышенные требования к ее прочности.
После этого доску разделяют на 4 части, равняющиеся снятым меркам.
Как сделать, чтобы конструкция была прочной?
Для придания жесткости, проводится соединение, под названием «ласточкин хвост». Для этого соединяют детали, на которых сделаны пазы в виде крупных зубьев. Их разъединение можно будет провести только в том же положение, в котором их совмещали.
Отверстие под шпонку ласточкин хвост
Для создания пазов придется использовать ручную фрезу. Но если такой инструмент отсутствует, то подойдут стамеска, молоток и пила. Особое значение при сборке следует уделить тому, чтобы угол соединения был строго под 90 градусом.
На брусах размером 50 на 50 мм пазы выпиливаются в таком порядке: нижний паз – 20 мм в ширину и 15 мм в высоту. Последний паз должен быть 15 мм в ширину и 10 мм в высоту.
Верхние пазы предназначены для стекол. Штапик подбирается толщиной 10 мм, при толщине стекла в 4 мм. Профиль разрезается на равные 4 части. Чтобы окно свободно открывалось, между коробкой и рамой предусматривается зазор на 1-2 мм.
Для придания сооружению прочности рекомендуется одновременно с процессом сборки закрепить ее нагелем из дерева. Для этого проводят просверливание стыка после соединения деталей. Вставленный нагель предварительно смазывают клеем
Следует обратить внимание, чтобы отверстие соответствовало размеру деревянного цилиндра, вставляемого в него
На этом этапе деревянная рама должна быть окрашена, чтобы обезопасить ее от негативного воздействия атмосферных условий. Остекление лучше проводить после того как краска нанесена и высохла. Готовую конструкцию можно устанавливать в прикрепленные петли.
Варианты конструкции
Прежде чем приступить непосредственно к изготовлению форточки, в первую очередь ознакомимся с возможными ее конструкциями:
| Тип конструкции | Особенности |
| Врезные | В данном случае деревянное окно с форточкой выполнены в одной створке. Подобное крепление считается самым надежным. Следует отметить, что подгонять конструкцию в этом случае необходимо максимально точно, чтобы не допустить зазоров. |
| Разрезные | Форточка выполнена в виде отдельной конструкции. Ее крепление к оконной коробке осуществляется при помощи наружных петель. |
Как правило, при переделке окна своими руками отдают предпочтение разрезной конструкции, так как ее проще выполнить.
Как сделать деревянный стеклопакет своими руками. Пошаговая инструкция
Порядок выполнения работ выглядит так:
- Проведение замеров, составление чертежа.
- Разметка древесины, нарезка заготовок.
- Приведение заготовок к окончательным размерам, выборка пазов, сверление отверстий под фурнитуру.
- Нарезка стекла.
- Сборка короба и рам.
- Предварительная примерка стекол.
- Герметизация пазов, установка стекол, сборка стеклопакетов.
- Окраска окон, установка фурнитуры.
- Окончательная сборка всей конструкции.
В зависимости от типа окон алгоритм может несколько упрощаться или усложняться. Некоторые этапы можно передать в ведение профессионалов, заказав изготовление тех или иных деталей.
Как сделать окно из дерева самостоятельно
Используйте для этой работы электрорубанок.
2. После этого, в соответствие с размером оконного проема, распилите доску на 4 части и объедините их между собой. Класснее каждого произвести такое соединение при помощи прямого шипа и прямого паза. Дабы сделать такое соединение, необходимо выпилить шип на одной доске (которая будет иметь горизонтальное расположение), а на иной – паз. Данную работу дозволено произвести с подмогой пилы, молотка и стамески либо применять ручной фрез. После этого промажьте столярным клеем места соединений и соберите коробку.При сборке значимо обеспечить соединение деталей под углом 90 градусов. Для обеспечения жесткого соединения просверлите отверстие в торце и вставьте в него смазанный клеем деревянный штифт. По углам к торцам установите оконные металлические уголки, дабы укрепить коробку.Позже того, как клей высохнет, коробка готова.
3. Сейчас надобно изготовить оконную раму, для чего применяется брус с сечением 50х50 мм. Последовательность ее изготовления такая же, как и коробки.Изготовьте профиль при помощи ручного фрезера либо электрорубанка.Дабы рама легко открывалась и закрывалась, надобен зазор между рамой и коробкой в 1-2 мм.
4. Дальше необходимо распилить профиль на заготовки и выпилить шиповое соединение.Соединение частей рамы производится так же, как и в случае с коробкой.
5. Вставьте стекло, установите петли на раму и коробку.Все, оконная рама, сделанная своими руками, готова. Когда деревянное окно собрано, его неукоснительно надобно обработать и покрасить, дабы защитить от влаги.
Видео по теме
Обратите внимание! Деревянные окна изготовленные своими руками могут использоваться на верандах, балконах, в бане т.е. там где деревянное окно будет исполнять функцию ограждения от окружающей среды
Разглядим изготовления одностворчатого деревянного окна своими руками. Сейчас разглядим конструкцию деревянного окна. Окно состоит из коробки, которая крепится в оконный проем и самой рамы со стеклами. Коробку дозволено изготовить из досок, скажем сечением 50х150мм.
Деревянные евроокна своими руками
- Введение.
- Изготовление бруса.
- Защитно-декоративное покрытие.
- Фурнитура
- Остекление
- Система СТАРТ
- Вклад участников
Введение
Для каждого владельца квартиры или индивидуального дома рано или поздно встает вопрос о замене старых окон на новые, современные. Не смотря на то, что пластиковые окна в настоящее время пользуются массовым спросом, окна из дерева имеют не меньшую популярность, т.к. сделаны из природного материала и выглядят привлекательнее пластиковых. Однако цена на готовые деревянные евроокна заставляет некоторых домовладельцев, имеющих опыт обработки древесины задуматься об изготовлении таких окон своими руками, т.к. сделанное самим всегда дешевле купленного.
Изготовление бруса
Для того, чтобы изготовить деревянное окно не хуже фабричного, необходимо соблюдать применяемые технологии изготовления деревянного бруса для окон. Дерево имеет свойство изменять геометрическую форму под действием влаги и температуры. Т.к. окно будет являться разделяющей конструкцией между внутренним помещением комнаты и внешней средой (изнутри оно будет подвержено действию теплого, а снаружи холодного воздуха), защитить его от изменения температуры сложно. Можно только сделать раму и створку окна не из цельного бруска древесины, а из склеенного минимум из трех ламелей, направленных волокнами в разные стороны для компенсации возможных искривлений. Для склеивания древесины используются специальные дисперсионные клеи Клейберит, предназначенные для изготовления клееного бруса.
Защитно-декоративное покрытие
Если мы хотим сохранить дерево в первозданном виде на долгие годы любое изделие из дерева, а окно в особенности надо покрывать защитно-декоративным покрытием, т.к. оно будет подвержено негативному действию внешней среды и солнечного света. Для окраски окон лучше всего применять краску и лак на натуральной основе. Наиболее подходящие для окраски окон лаки и краски Zowosan фирмы Zobel . Они изготовлены на водной основе, не закупоривают поры древесины и позволяют дереву дышать.
Фурнитура
Чтобы обеспечить открывание, откидывание окна для проветривания помещения и надежное примыкание створки к раме, на окно надо установить специальную поворотно-откидную фурнитуру и уплотнитель. Для этого в раме и створке окна необходимо сделать фурнитурный паз и посадочные места под запорные элементы и петли, соответствующие системе фурнитуры, а так же пазы под установку уплотнения не менее двух контуров.
Остекление
И наконец для того, чтобы сохранить тепло в доме и защитится от внешнего шума, наряду с качественным брусом, уплотнителем и применяемой системой фурнитуры для запирания окна, вместо обычного стекла необходимо применить специальную конструкцию из двух и более стекол, склеенных вместе, называемую стеклопакетом .
Система СТАРТ
Если для всего вышеперечисленного ваших знаний, возможностей и терпения недостаточно, попробуйте использовать готовые профили из
Как резать стекло
Стекло, которое будет использовано при изготовлении стеклопакетов, размечают с особой тщательностью. Погрешность даже в 1 мм нежелательна, так как может усложнить процесс монтажа конструкции.

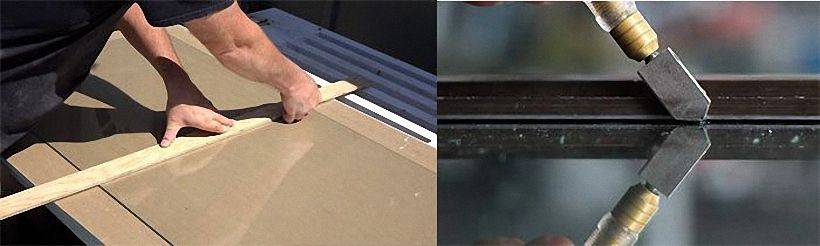

Режут стекло при помощи стеклорезов. Режущей кромкой такого инструмента является либо синтетический алмаз, либо колесико из сверхтвердого металлического сплава. Перед работой выполняют следующие подготовительные действия:
- Защищают руки и глаза с помощью перчаток и защитных очков. Эти средства защиты не позволят маленьким кусочкам стекла травмировать кожу и глаза, отскочив в сторону при резке.
- Стекло отчищают от грязи, обезжиривают и тщательно вытирают насухо.
- В месте разреза стекло смачивают минеральным маслом, чтобы облегчить скольжение инструмента.
- Проводить черту стеклорезом нужно одним резким и решительным движением. Если все сделано правильно – раздастся характерный скрипучий звук. Он свидетельствует о том, что разрез имеет достаточную глубину.
Проведя черту, стекло смещают на край стола, так, чтобы порез оказался на углу. Аккуратно постукивая по стеклу и надавливая на него, откалывают отрезанную часть.
Стекло в месте свежего среза имеет грубые заусенцы. Чтобы снизить риск получения порезов, край надо обработать наждачной бумагой.
