Как регулировать раздвижные окна на балконе?

Когда необходима регулировка алюминиевого окна?

Простую регулировку ключами следует проводить 2 раза в год не зависимо от состояния фурнитуры. Данная процедура необходима для отладки мелких нарушений в работе механизма и изменения степени прижима створки по сезону (зима/лето). Кроме того, профилактическая регулировка отдельных элементов и их смазка, способна существенно увеличить срок службы окна.

Более сложные методы регулировки могут понадобится при серьезных нарушениях, вызванных некачественной установкой, усадкой дома, отсутствием должного обслуживания и ошибками эксплуатации.

  • Ручка окна заедает, поворачивается с трудом.
  • Открытие/закрытие сопровождается скрежетом или иными посторонними звуками.
  • Створка перекосилась и задевает оконную коробку.
  • Продувание по периметру створки, со стороны ручки или петель, а также образование наледи в зимнее время;
  • Увеличение шума со стороны улицы в закрытом положении;
  • Не работает верхнее или щелевое проветривание.

Необходимо учитывать, что некоторые признаки указывают на неисправность в работе фурнитуры, но также могут являться следствием износа уплотнителя или дефектов утепления оконной коробки. Наши специалисты проведут диагностику неполадок, выявят истинную причину проблемы и устранят дефект быстро и качественно.

Как правильно отрегулировать

Нюансы регулировки зависят от того, какой элемент раздвижных алюминиевых окон функционирует неправильно. Чтобы настроить ролики и защелки, нужно предварительно изучить инструкцию и подготовить базовый набор инструментов.

Ролики

С верхней и нижней частей алюминиевой раздвигающейся конструкции расположены роликовые механизмы. Они помещены в полозья, по которым перемещаются, открывая и закрывая окно. Если при попытке раздвижения конструкция не поддается силе либо не двигается достаточно плавно, требуется регулировка следующим способом:

  1. Находят регулировочные винты, которые расположены под защитными накладками с нижней части створки с двух торцов. Для регулировки стандартных по размеру винтов потребуется шестигранник с основанием 4 мм.
  2. Помещают шестигранник в проем и прокручивают в левую сторону.
  3. Корректируют расположение створки по высоте с двух сторон, продолжая крутить винты и перемещая роликовые механизмы. На данном этапе рекомендуется задействовать строительный уровень, чтобы не допустить перекоса в диагональном направлении.

Зафиксировав расположение роликов, нужно проверить состояние раздвижной алюминиевой конструкции. Для этого окно закрывают и открывают несколько раз, убеждаясь в правильном функционировании.

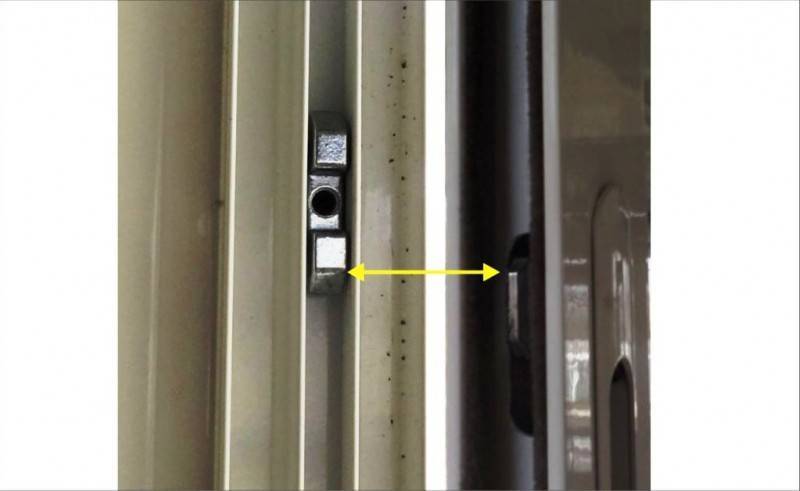

Защелку

Процедура регулировки защелки зависит от типа проблемы. Если отсутствует сцепление язычка с планкой из-за размещения на разных уровнях, то достаточно только передвинуть ответную деталь на требуемую высоту. Для этой цели планку откручивают, воспользовавшись шестигранником с основанием 2,5 мм. Когда планка будет беспроблемно передвигаться по раме, ее устанавливают так, чтобы нижняя перед скосом грань ответной детали расположилась на одной высоте с верхней частью язычка защелки.

В ситуации, когда проблема связана с сильным углублением язычка в оконную раму на балконе, нужно аккуратно сдвинуть ручку открывания вниз, поместить в освободившееся отверстие шестигранник размером 3 мм и повернуть фиксирующий винт. Проворачивать шестигранный ключ следует в противоположном направлении от нахождения фурнитуры.

Если ручка размещена на левой торцевой части оконной створки, то ключ вращают направо, и наоборот.

Ослабив фиксирующий винт, язычок аккуратно вытягивают до нужного уровня, после чего закручивают винт в обратную сторону. При условии правильного выполнения регулировки раздвижной конструкции створка будет плотно закрываться на защелку. Закончив регулировку, нужно сразу проверить работу конструкции.

Регулировка распашных алюминиевых окон

Вообще в данной статье мы планируем рассказать о регулировке именно раздвижных окон, поэтому касательно распашных решили лишь упомянуть, какие проблемы поможет устранить обычная регулировка.

  • Если створка провисла. Для этого следует приподнять левый нижний край створки. Это можно сделать с помощью регулировочного винта, расположенного в нижней петле.
  • Не функционируют петли или защелки. Помимо неправильной регулировки к этой проблеме приводит отсутствие обслуживания оконной конструкции. Элементарно такой вроде бы незначительный момент как недостаток смазки в механизме оконной фурнитуры способен полностью застопорить работу окна.
  • Сломалась ручка. Заменить ручку – не проблема. Сместить заглушку, открутить два винта, вытащить старую ручку и на ее место установить новую. Вопрос в другом. Почему она сломалась? Может быть она так туго поворачивалась, что для того, чтобы открыть окно приходилось прикладывать гораздо больше усилий, чем ручка могла выдержать? Если это так, то проблема может быть не просто в отсутствии регулировки и смазки. Вполне возможно, что какой-то элемент фурнитуры вышел из строя.

Подробнее о том, как правильно отрегулировать окно, вы можете почитать в – этой статье. Хотелось бы отметить, что регулировка алюминиевых распашных окон ничем не отличается от регулировки металлопластиковых конструкций.

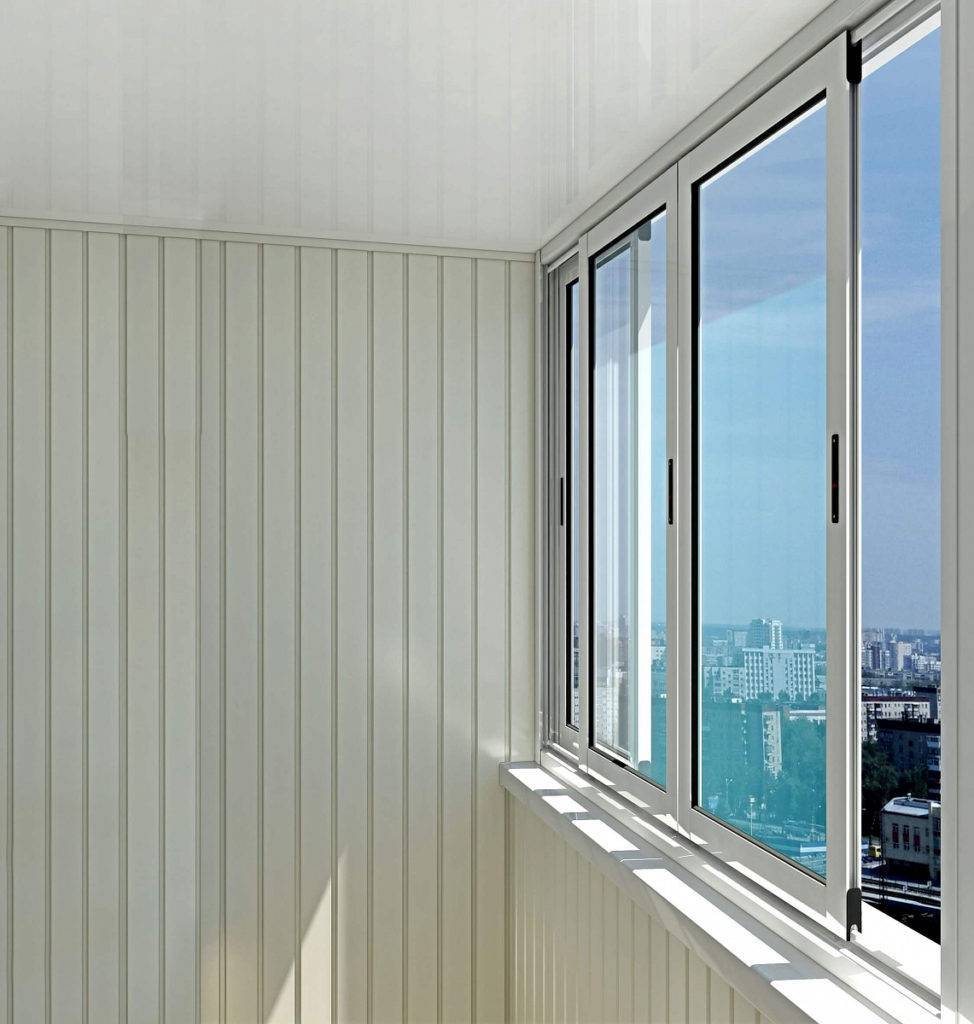

Особенности остекления балконов алюминиевым профилем

Алюминиевые окна от производителя крайне важно правильно выбрать. В первую очередь следует определиться с бюджетом: сколько денег вы готовы потратить на окна

Затем следует выбирать подходящие варианты. Окна должны подходить вам по характеристикам, дизайну и цене. Не забывайте смотреть на срок эксплуатации, а также важен выбор. Но возникает вопрос: сколько стоят алюминиевые окна.

В Москве стоимость за одно окно начинается от 15 тысяч рублей, в других регионах цены ниже. Так, в небольших городах можно найти окно за 5 тысяч рублей, но качество такого изделия может оставлять желать лучшего

Поэтому на это тоже следует обращать внимание. Желательно, чтобы у продавца была гарантия минимум несколько лет на товар

При этом важно же правильно установить окна из алюминия. В этом случае рекомендуется вызвать бригаду специалистов, которые в кратчайшие сроки качественно осуществят монтаж

Плюсы и минусы

Плюсы раздвижных алюминиевых окон на балконе
высокая устойчивость к механическим повреждениям;
большой выбор оттенков и цветов материала;
экологически безопасный;
небольшой вес конструкции;
большое количество вариантов остекления;
пожаробезопасные;
устойчив к резким перепадам температур;
алюминий не реагирует на влажность воздуха;
минимальный риск коррозии;
не требует особого ухода (нужно только периодически протирать от пыли).

Отрицательные качества раздвижного остекления из алюминия
низкие теплоизоляционные качества (даже если рассматривать остекление теплым алюминием, пластик в этом плане выглядит предпочтительнее);
повышенная цена;
если дома маленькие дети, то они могут легко открыть раздвижное окно, поэтому важно постоянно проверять, чтобы оно было закрыто

Начнем с более бюджетного варианта окон – холодного раздвижного остекления. В этом случае используются наиболее дешевые материалы с минимальным количеством камер и без дополнительного утеплителя. Как вы уже наверное догадались, такое остекление не обеспечивает даже минимального поддержания температур в холодное время года. Из достоинств можно выделить низкую стоимость и вес конструкции, хорошую светопрозрачность (из-за минимального количества стеклопакетов). В среднем в холодное время года температура на балконе на 3-8 градусов Цельсия выше, чем на улице.

Застекленный балкон теплым способом, как вы уже догадались, может поддерживать теплую температуру (до 20-25 градусов Цельсия) даже в холодное время года. Во-первых, здесь используются несколько слоев стеклопакетов и до 7 камер в профиле. Во-вторых, требуется утепление всего балкона, в том числе и пола. Иначе даже теплое остекление не поможет. Можно даже провести теплый пол в лоджии, но это довольно дорого. Из недостатков можно выделить только высокий вес (не на каждой балконной плите можно разместить такую конструкцию) и небольшую светопропускаемость, если сравнивать с холодным остеклением.

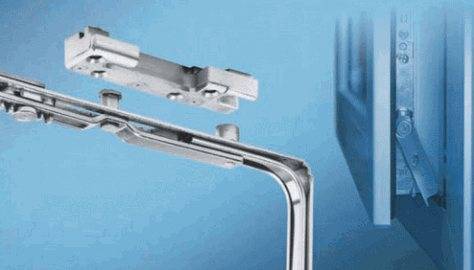

Регулировка фурнитуры окна

Регулировка окон — поиск и устранение неисправностей в оконной фурнитуре. Фурнитура для окон постоянно совершенствуется и усложняется. Вместе с увеличением удобства использования становится больше уязвимых мест, в которых при отсутствии регулярного ухода может произойти перекос оконной фурнитуры.

Если сразу не исправить эту проблему, тогда через какое то время придется переустанавливать фурнитуру или выправлять геометрию оконных створок. От плохо отрегулированной фурнитуры могут самопроизвольно лопнуть стеклопакеты, в результате потребуется его замена.

Помимо этого, оконная фурнитура от перекоса может просто полностью выйти из строя, тогда придется ее менять, а такая услуга (с учетом стоимости материала) не самая дешевая. Тем у кого установленны деревянные окна в этом плане повезло больше.

Регулировка оконной фурнитуры для деревянных окон производится при установке и так как дерево со временем усыхает через 2 — 3 года после. Затем повторная процедура может потребоваться лишь через 10 — 20 лет, или можно будет обойтись только смазкой.

Видео: Регулировка створки окна с современной фурнитурой

Многие компании по производству и установке окон оказывают услуги и по регулировке фурнитуры. Регулировка окон произведенная специалистом намного выгодней в плане качества, сказывается опыт работников. Стоимость регулировки одной створки окна будет в районе 350 рублей.

Обычно в такую услугу входит регулировка: от провисания, силы прижима и положение створки. Конечно можно и отказаться от услуг профессионалов, но только сначала надо все хорошенько взвесить. Не забывайте, что замена фурнитуры для окон будет стоить в несколько раз дороже чем профессиональная регулировка.

Инструкция по самостоятельной регулировке алюминиевого окна

Если вы решили провести отладку окна самостоятельно вам понадобятся несколько инструментов. Главным инструментом отладки является шестигранный ключ на 4 мм, вспомогательными – плоскогубцы и крестовая отвертка. После окончания регулировки следует тщательно смазать механизм, для этого подойдет обычая машинная смазка или спрей WD-40.

Фурнитура алюминиевых окон различных производителей имеет существенные отличия. Поэтому прежде всего, следует определить марку фурнитуры вашего окна (лого производителя находится на торцевой стороне створки). Также можно воспользоваться инструкцией по ремонту и эксплуатации, которые вы можете скачать ниже.

  • Roto.
  • Maco.
  • Sigenia-Aubi.
  • G-U
  • AGB.
  • WinkHaus.

Практически любая фурнитура позволяет прводить отладку с трех плоскостях: по горизонтали, вертикали и настраивать степень прижима.

  1. Горизонтальная регулировка. Корреция горизонтального положения створки осуществляется регулировкой верхней петли. Она проводится при открытом и одновременно откинутом положении створки. Движение по часовой стрелке притягивает верхний угол к навесу, при этом нижний угол створки отодвигается в противоположную сторону. На нижней петле имеется аналогичное отверстие сбоку.

  2. Вертикальная регулировка алюминиевого окна осуществляется с помощью того же шестигранника и нижней петли. Вращение ключа по часовой стрелке приподнимает створку, против часовой стрелки – опускает. Шаг составляет 2 мм.
  3. Прижим створки осуществляется путем регулировки эксцентриков, расположенных по всему периметру алюминиевого окна. При вращении эксцентрика по часовой стрелке прижим окна будет плотнее, при вращении против часовой — слабее. Обычно, прижим окна на лето ослабляют, на зиму — чуть усиливают. На некоторых типах фурнитуры степень прижима можно отрегулировать только изменением положения ответных планок. Регулировка проводится шестигранным ключом — смещение планки в сторону улицы помогает усилить прижим, внутрь помещения — ослабить.
  4. Смазка фурнитуры осуществляется машинным маслом во всех местах трения.

Регулировка фурнитуры — сложная процедура, которая требует больших теоретических и практических навыков. Любые незначительные действия могут значительно усугубить ситуацию: увеличить перекос створки или привести к поломке всего механизма. Если возникла необходимость регулировки следует обратиться к мастеру. Наши специалисты устранят дефекты быстро, качественно с предоставлением гарантии.

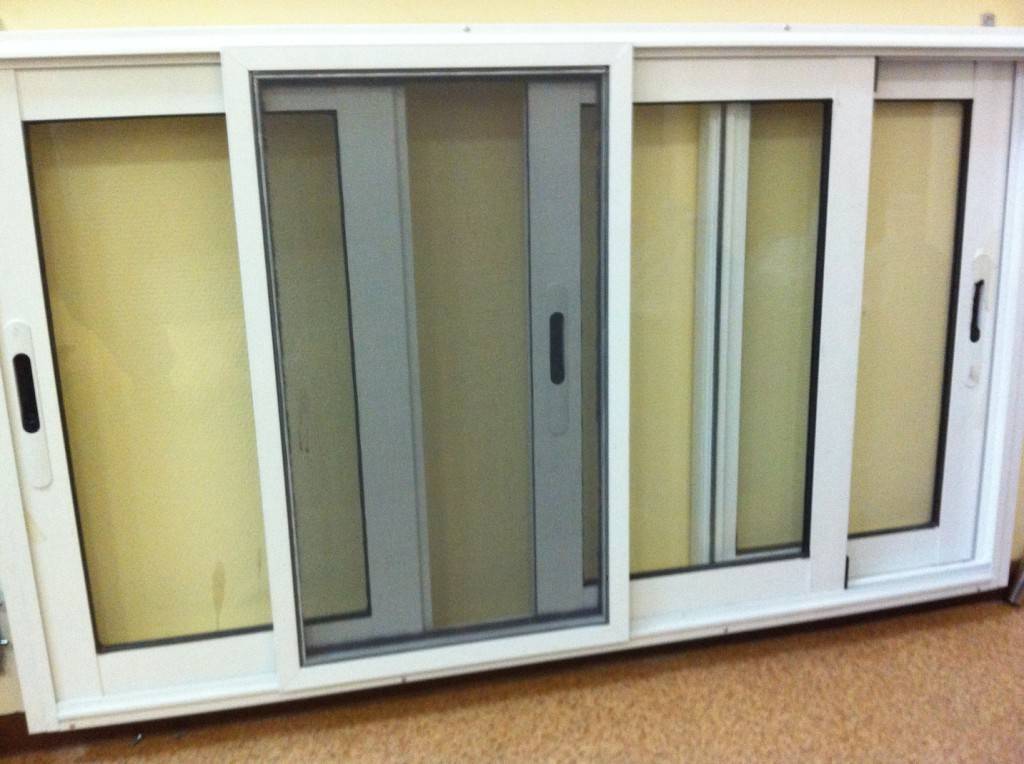

Схема сборки алюминиевых раздвижных окон – общий ход работ

Установка рамы

Монтаж раздвижных окон из алюминия начинается с установки рамы. На видеоролике, представленном ниже, подробно показан процесс сборки рамы алюминиевых раздвижных окон.

1. В основном детали конструкции раздвижных окон приходят уже в разобранном виде, отдельно рама от стеклопакета с фурнитурой. В собранной конструкции рама освобождается от стеклопакета и створок, и с помощью клиньев ставится в оконный проем и выравнивается по уровню.

2. По длине рамы и стены просверливаются отверстия для крепежей, в которые ввинчиваются шурупы, чтоб в дальнейшем вставить стеклопакеты обратно. Чтобы не запутаться со штапиками, их можно пометить маркером.

3. При превышении 5 мм зазора между боковым проемом и рамой раздвижного окна необходимо воспользоваться дополнительными пластинами.

4. Рама крепится в стену анкерным болтом или с помощью анкерной пластины. Лучше использовать анкерную пластину, она не так повреждает профиль. Крепится она двумя саморезами. Один прикручивается к раме, второй – к стене.

5. Установленная рама запенивается монтажной пеной по всему окну снизу вверх. Через два часа аккуратно из под рамы вынимаются клинья. Возникшие пустоты снова заполняются монтажной пеной.

Остатки застывшей пены срезаются. Также снаружи окна по длине конструкции можно наклеить специальную пленку, которая пропускает воздух и задерживает воду.

Установка створок алюминиевого окна

Раздвижное алюминиевое окно представляет собой систему направляющих со встроенными створками. Раздвижные створки перемещаются в нужном направлении с помощью роликов и могут комбинироваться с глухими створками.

1. Монтаж створок раздвижных окон начинается с установки направляющих. С помощью рулетки измеряется длина верха и низа рамы окна и наносится разметка на направляющие, по которым отрезается необходимая длина. Место спила сглаживается напильником.

2. Готовые направляющие прикрепляют к раме шурупами сначала вверху и внизу рамы, потом по бокам. Промежуток между отверстиями шурупов составляет 30 см.

Зазор между направляющими и рамой не должен превышать 5 см, поскольку в зимнее время стена сможет промерзнуть.

3. Дальше формируется П-образная форма из верхней и нижней и одного бокового элементов створки, куда вставляется стеклопакет или одинарное стекло толщиной 4-5 мм. Стороны стекла необходимо заранее обклеить резиновым уплотнителем. Для лучшего прилегания уплотнителя к поверхности, делаются в нем надрезы в угловых частях стекла. Готовое оконное стекло вставляется в створку, к которой с помощью шурупов закрепляется вторая боковая сторона створки.

Створка держится на 2-3 роликах, которые закрепляются внизу створки шурупами в 5 см от краев. Завинчивать шурупы необходимо на низких оборотах.

4. В пазы створки раздвижного окна вставляется щеточный уплотнитель щетинками друг к другу. Шегель должен выступать за размеры заготовки на пару миллиметров.

5. Створка раздвижного окна ставится сначала в верхнюю часть рамы, а затем ставится на нижние полозья направляющей.

6. Как только полностью собрано алюминиевое раздвижное окно, высота роликов для лучшего скольжения створок по полозьям направляющей регулируется в нижней части створки регулировочным винтом.

Для большего комфорта на окно с алюминия можно устанавливать сетку от комаров. Сетка перемещается с помощью роликов по отдельно предусмотренной направляющей.

Первое закрытие алюминиевого раздвижного окна потребует большого усилия, чтобы створка стала на свое место. Дело в том, что отверстия в верхних углах створки делаются больше по размеру, по сравнению с нижними углами, чтоб предотвратить неправильную постановку.

Алюминиевые раздвижные окна просты в уходе. Красивый внешний вид обеспечивает протирание стеклопакета и рамы мыльным раствором или специальными моющими средствами.

Для большего срока службы фурнитуру раз в год необходимо очищать от загрязнений и смазывать движущие части маслами.

Раздвижная алюминиевая оконная конструкция выделяется не только долговечностью и прочностью, она способствует созданию нестандартных по форме конструкций. Как дополнительные комплектующие, к окнам предлагаются отливы, роллеты, москитные сетки. Заказывая алюминиевое раздвижное окно, поинтересуйтесь заранее о комплектности.

Что собой представляют раздвижные окна Слайдорс

Оконная система Слайдорс специально сконструирована и производится для обеспечения высокого уровня надежности работы. Система обеспечивает параллельное движение створок навстречу (по принципу дверей шкафа-купе). Для обеспечения длительного срока эксплуатации применяется оцинкованное армирование.

Особенности оконных систем SLIDORS

Здесь все подобрано с учетом высокого качества конечной конструкции – и сырье ПВХ, и армирующие вставки и уголки.

  • Для улучшения теплоизоляции применяются трехкамерные профили.
  • Длительный срок эксплуатации и стабильность свойств оконной системы обеспечивает применение оцинкованного армирования.
  • Для плавности перемещения окна используется комбинация закругленного рельса и специального ролика.
  • Надежность запоров для предотвращения несанкционированного проникновения обеспечивают серповидные замки.
  • К тому же такая конструкция замков предохраняет их от примерзания в зимний период.
  • Технология «филингпис» предотвращает продувание оконных систем через стыки створок.

По эксплуатационным свойствам профильные оконные системы SLIDORS имеют многие достоинства алюминиевых оконных систем, при этом обеспечивают существенно лучшую защиту от потерь тепла. Такие окна имеют высокую прочность и комфортны в эксплуатации.

Использование современных технологий при конструировании и производстве таких оконных систем обеспечивает их максимальную эффективность при использовании для остекления балконов и лоджий. В оконном переплете успешно применяются как стеклопакеты, так и энергосберегающие стекла.

Особенностью конструкции именно этих оконных систем является использование принципа внутренних углов, на который получены патенты в таких странах, как США, Китай, Япония, Сингапур и других. Системы успешно адаптированы для применения в государствах СНГ и странах Балтии.

Особенности эксплуатации системы

В эксплуатации раздвижные окна на балконе достаточно удобны. С их помощью можно легко обеспечить большую площадь остекления, регулировать приток свежего воздуха вовнутрь.

Если вы сделали выбор в пользу приобретения качественных оконных конструкций, то они будут у вас успешно выполнять свои функции 50 и более лет. Ведь механические части конструктивно защищены от накоплений грязи и пыли, а с открытых направляющих такие загрязнения удаляются достаточно просто.

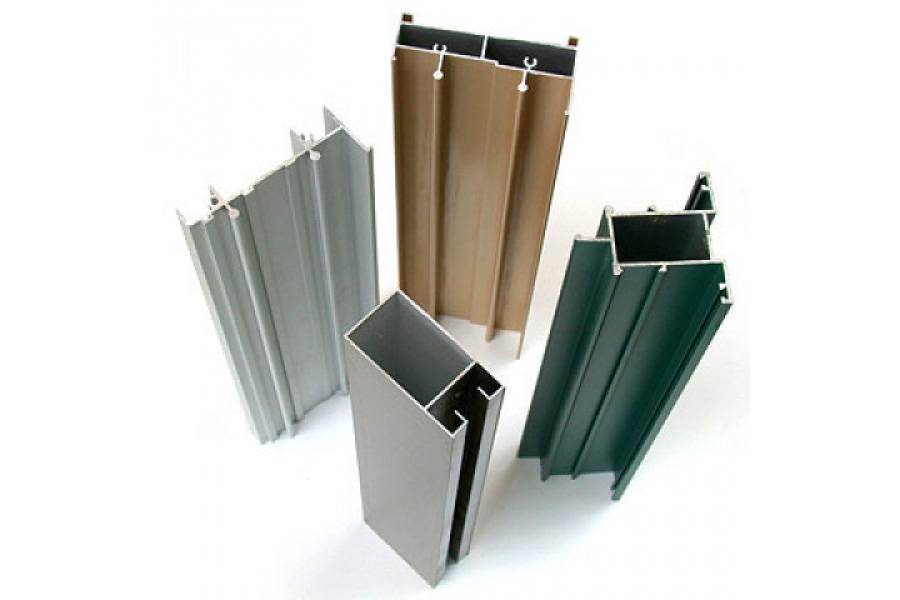

Какому профилю отдать предпочтение

При выборе материалов для конструкции оконных систем сначала нужно сделать принципиальный выбор в пользу металлопластикового или алюминиевого профиля. Как мы уже писали ранее, стандартные алюминиевые оконные конструкции легче металлопластиковых, дешевле, но обеспечивают гораздо меньшую степень защиты от потерь тепла. Поэтому при выборе нужно учитывать требования к уровню теплопотерь и функциональному назначению остекляемого помещения.

На рынке профилей для металлопластиковых оконных конструкций России и стран СНГ лидирующие позиции сегодня занимают системы Slidors и VEKA Slide. По своей конструкции системы имеют много похожих элементов. Отличаются они деталями.

В частности, различна геометрия профилей и их внутреннее строение, отличаются системы механизмов закрывания и уплотнители. При этом специалисты каждой фирмы признают свои решения более продуманными, чем у конкурентов.

Какие преимущества для пользователей

Преимущества раздвижных металлопластиковых окон:

  • появляется возможность расставлять на подоконнике цветы и другие растения (чего нельзя делать при наличии распашных окон);
  • окна не могут захлопнуться от внезапного порыва ветра;
  • размер створок раздвижных окон может быть гораздо больше, чем у распашных (створки 2*3 м и более могут использоваться без проблем);
  • такие окна не мешают жалюзи или занавесками при открывании и закрывании;
  • небольшой вес таких конструкций дают возможность установки на лоджиях выносного остекления.

Советы по уходу, ремонту и регулировке

Я даю согласие Обществу с ограниченной ответственностью «Волга» на обработку моих персональных данных, указанных в заявке, любыми способами, в том числе третьими лицами, в том числе воспроизведение, электронное копирование, обезличивание, блокирование, уничтожение, а также вышеуказанную обработку иных моих персональных данных, полученных в результате их обработки, с целью:

  • идентификации стороны в рамках соглашений и договоров;
  • предоставления Пользователю услуг, в том числе, в целях получения Пользователем таргетированной рекламы;
  • проверки, исследования и анализа таких данных, позволяющих поддерживать и улучшать сервисы и разделы Сайта, а также разрабатывать новые сервисы и разделы Сайта;
  • проведение статистических и иных исследований на основе обезличенных данных;
  • отправки Пользователю электронных сообщений по указанным в заявке контактным данным.

Регистрируясь на Сайте и используя Сайт и Сервисы, я даю согласие на обработку своих персональных данных в соответствии с настоящими условиями.

Указанное согласие дано на срок 15 лет, а в случае его отзыва обработка моих персональных данных должна быть прекращена Обществом с ограниченной ответственностью «Волга» и/или третьими лицами и данные уничтожены при условии расторжения действующих Договоров об оказании услуг и полного погашения задолженности по Договорам.

Общество с ограниченной ответственностью «Волга» вправе использовать предоставленную информацию, в том числе персональные данные, в целях обеспечения соблюдения требований действующего законодательства Российской Федерации (в том числе в целях предупреждения и/или пресечения незаконных и/или противоправных действий Пользователей). Раскрытие предоставленной Пользователем информации может быть произведено лишь в соответствии с действующим законодательством Российской Федерации по требованию суда, правоохранительных органов, а равно в иных предусмотренных законодательством Российской Федерации случаях.

Меры безопасности


При демонтаже балконного окна надо обязательно использовать страховочный ремень

Во время мытья и демонтажа раздвижных оконных систем нужно быть очень осторожным и соблюдать все меры безопасности. Рекомендуется выполнять такую работу вдвоем. В таком случае один человек займется демонтажем рамы, а второй будет его подстраховывать.

Снимать раму надо аккуратно, чтобы она не выскользнула из рук.

Если стекло моется без демонтажа рамы, необходимо соблюдать следующие меры безопасности:

  • нужно пользоваться инструментами с длинными ручками;
  • использовать страховочный ремень, который обвязывается вокруг талии;
  • рабочие инструменты размещать на небольшом расстоянии, чтобы они всегда находились под рукой.

Ни в коем случае нельзя приступать к работе при плохом самочувствии.

Довольно часто на небольших балконах или лоджиях устанавливают оконные системы раздвижного типа. Периодически такие окна нужно очищать от загрязнений. Однако прежде чем это делать, надо разобраться с тем, как правильно мыть раздвижное остекление балкона.

Как регулировать фурнитуру алюминиевой раздвижной рамы

Далее рассмотрим обе ситуации возникновения проблем с алюминиевой раздвижной рамой и способы их решения.

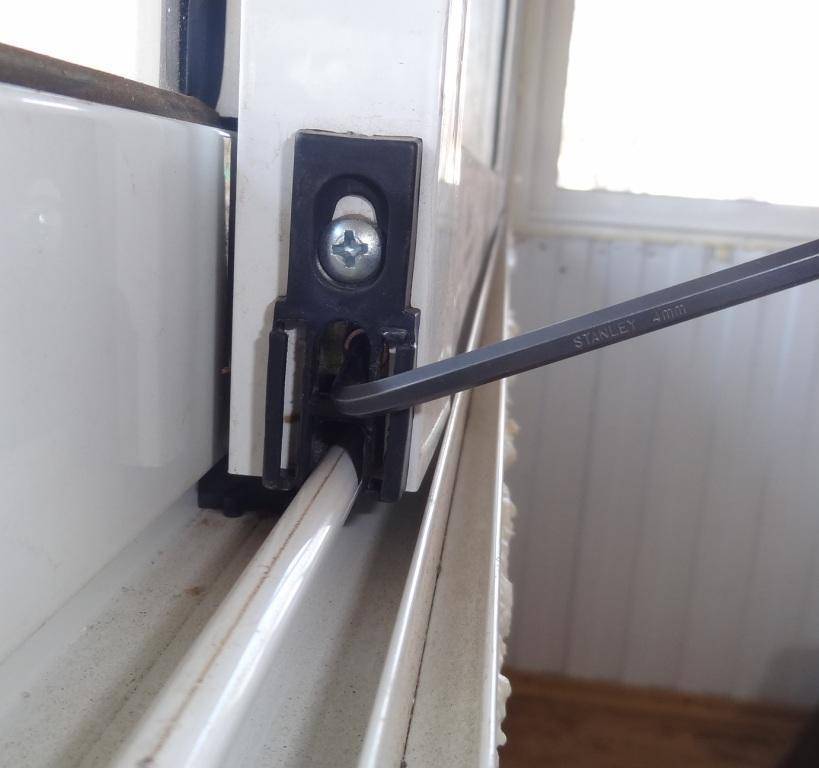

Как отрегулировать ролики на створке алюминиевой раздвижной рамы

Для регулировки (поднятия створки) понадобиться ключ № 4, то есть 4 мм. С обоих торцов створки снизу расположены отверстия в раме с черной накладкой, заглянув в которые мы видим регулировочный винт, он вращается 4 мм шестигранником.

Чтобы поднять створку, необходимо вращать ключ против часовой стрелки. То же самое проделывается с другого торца. При регулировке высоты роликов необходимо следить, чтобы створка не перекосилась по диагонали, иначе она не будет закрываться на защелку. Для этого лучше всего использовать уровень или в крайнем случае отвес.

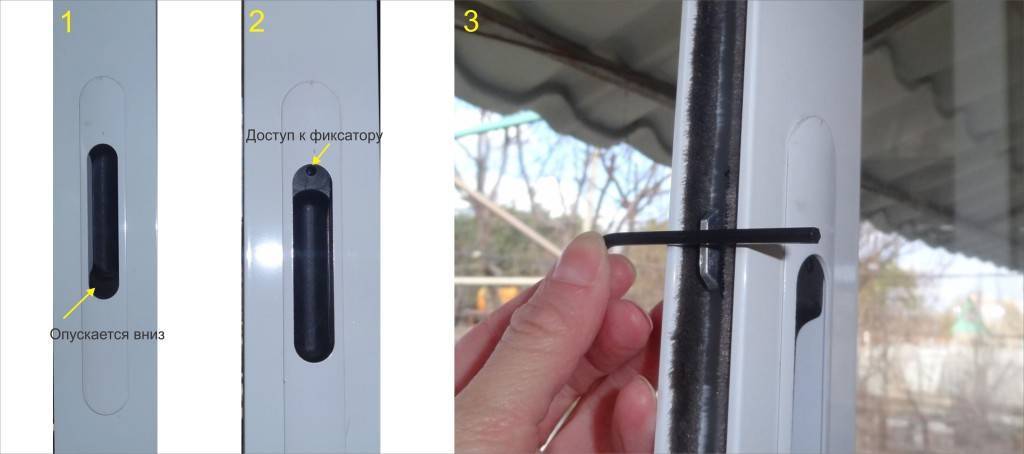

Как отрегулировать защелку алюминиевой раздвижной рамы

Если проблема заключается в том, что неправильно прикручена ответная деталь, то ее просто нужно перекрутить. Для этого берем ключ № 2,5, вставляем его в центральное отверстие детали и откручиваем до тех пор, пока ответка не станет свободно перемещаться в раме. Теперь ее нужно прикрутить таким образом, чтобы нижняя перед скосом часть ответки была на уровне с верхней перед скосом частью язычка.

Во втором случае, когда не защелкивается язычок, нужно его вытащить. Берем ключ № 3. Язычок удерживает фиксирующий винт. Чтобы до него добраться, нужно потянуть ручку открывания вниз (шаг 1 на картинке). Вверху появится отверстие, в которое вставляется 3 мм шестигранник и вращается в направлении противоположном относительно расположения фурнитуры (шаг 2 на картинке). Например, если защелка расположена на левой торцевой части створки, то ключ вращается вправо и наоборот. Ослабив фиксирующий винт, можно спокойно вытянуть, ставший подвижным, язычок наружу до уровня “заподлицо” с краем рамы (шаг 3 на картинке).

В завершение процесса, фиксирующий винт затягивается. Если все выполнено правильно, створка будет плотно закрываться на защелку!
