Как рассчитать отливы для окон?

Расчет количества, диаметра и монтаж крышевых отливов

Число воронок высчитывается исходя из количества скатов и их длины – 1 воронка на 10 метров ската.
Количество и длина труб определяются в зависимости от желаемого числа сливов, высоты здания и планируемого расстояния от элементов до земли. А кроме того, учитывается дизайнерская индивидуальность фасада.
Число поворотных элементов зависит от числа стоков и особенностей строения кровли.
Крепежные кронштейны приобретаются из расчета не менее 1 штуки на м2, а хомуты для отливов – по 2 штуки на каждую трубу.
Количество заглушек рассчитывается исходя из числа отливов, не объединенных в единую систему – по 2 штуки на элемент конструкции.

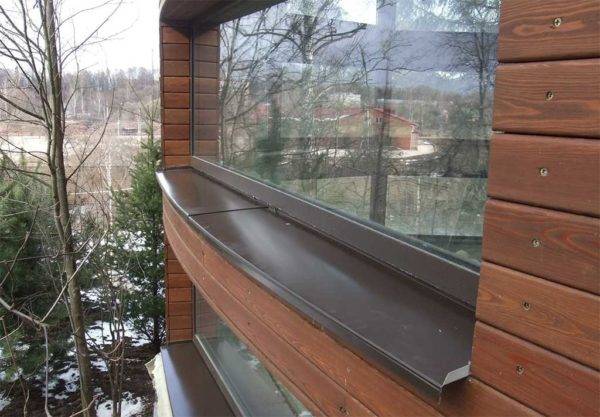

Установка отлива на окно под сайдинг

Принципиального отличия при монтаже отлива на окно дома с фасадом из сайдинга нет. Алгоритм проведения разметки и крепления полностью идентичен тому, как производится установка отливной планки в кирпичном или деревянном доме.

Если окно и отлив устанавливаются в новостройке, которую в дальнейшем планируется обшить металлическим или виниловым сайдингом, то при проведении замеров, стоит учитывать тот момент, что плоскость стены после обшивки сайдингом, сместится минимум на 5 см. Соответственно на это расстояние необходимо увеличить ширину отлива. Если этого не сделать, то после проведения работ отливы, которые были установлены ранее, уже не подойдут, а значит придется покупать новые.

Некоторые тонкости и нюансы, о которых важно знать

При установке самодельной водосточной системы из канализационных труб учитывайте, что все изделия из ПВХ изменяют свои физические параметры при температурных перепадах

Поэтому очень важно, чтобы желоба могли свободно перемещаться в кронштейнах. А для этого постарайтесь, чтобы от стыка желобов до кронштейна оставалось не менее 9 сантиметров

Также и концы желобов должны быть плотно состыкованы.

Чтобы ваши водосточные трубы, сделанные так заботливо своими руками, не загрязнялись и не забивались листвой, установите сверху обычную пластиковую сетку. Воду она пропускать будет, а листья и ветки – нет:

Обладатель готовой промышленной водосточной системы обычно не задумывается об этом, полагая, что производители всегда все учитывается сами. Но когда вы делаете что-то своими руками, всегда это сделать хочется качественно, и вот о таких деталях уже не забудешь.

Почему и получается на практике, что нередко самодельные водосточные системы оказываются и прочнее, и долговечнее. Причем, отдельные умельцы еще и умудряются креативить, например, заводить при помощи водостока воду в свой гараж – ловите отличную идею:

Если вы живете в регионе со снежными зимами, установить дополнительно в желоба греющий кабель. Не переживайте о материале канализационных труб: они как раз рассчитаны на температуру выше среднего, поэтому кабель им никак не повредит.

Есть еще одно важное правило: не занимайтесь установкой водостоков при температуре ниже нуля. Ведь когда с наступлением весны температура воздуха поднимется выше, трубы попросту покрутит

В любом случае, даже просто в прохладную погоду важно просчитывать все компенсационные швы и зазоры, чтобы система потом не «играла». Обычно это не происходит потому, что у промышленных вариантов водосточных систем есть специальные засечки внутри деталей, которые помогают правильно соединить элементы при конкретной температуре воздуха

А вот в случае с канализационными трубами, вам придется делать все по наитию

Обычно это не происходит потому, что у промышленных вариантов водосточных систем есть специальные засечки внутри деталей, которые помогают правильно соединить элементы при конкретной температуре воздуха. А вот в случае с канализационными трубами, вам придется делать все по наитию.

Виды отливов для окон

Выпускают следующие виды отливов:

Пластик — материал такой же, как и окна пвх. Завершает внешний вид конструкции, стоит недорого, идет под покраску, подавляет шум дождевых капель. В белом цвете довольно быстро приобретает некрасивый грязно серый вид, цветной становится тусклее. При высоких температурах пластик деформируется, особенно этот дефект возможен из-за креплений саморезами, из-за которых в длину образуются волны. Пластик боится мороза и сильных перепадов температур, в таких условиях материал пускает трещины.

Бетон — встречается довольно редко, если и выполняется, то имеет наружное покрытие из пластика или металла.
Гранитный или мраморный камень придает роскошь и изящно глянцевый вид камня с вкраплениями, но стоит во много раз дороже металлических конструкций, требует профессионального подхода в установке.

Фасадная плитка — прекрасное сочетание с цоколем из такого же материала, встречается редко, но имеет место быть.
Алюминий — не боится коррозии, поддаётся порошковой покраске в два слоя с обжигом. Имеет среднюю цену на рынке и огромный выбор оттенков.
Эпоксидная смола или стекловолокно — обладает красивым видом и свойством поглощать шум. Из недостатков — высокая стоимость и маленький выбор цветов, в основном встречаются оттенки черного и коричневого.

Перед заказом материала необходимо знать точные размеры. Следует учесть климатические особенности, ведь некоторые металлы не любят критических температур, перепадов или обильных осадков

Важно определиться, насколько шумы в дождливую погоду будут доставлять дискомфорт

Металл, как и пластик и оцинковка, особенно с покрытием, подвергаются образованию царапин, которые возникают из-за града, попадания мелких камней и песка сильным ветром, ветками деревьев или когтями птиц. Каменные отливы в этом нюансе надежнее

Но для того, чтобы сделать не сильно заметными эти изъяны, лучше выбрать глянцевую поверхность, которая будет отображать блики и солнечные лучи, отвлекая внимание

При получении заказа от изготовителя лучше убедиться в том, что материалы не повреждены. Как правило, они защищаются пленкой, но браки возможны и в производстве, поэтому под ней тоже могут скрываться сколы. Сама пленка удаляется после выполненных работ.

Полукруглые или фигурные окна

Не все окна имеют линейную форму. Но какие лучше отливы для полукруглых окон? Спасти могут все те же металлы. Но только в этот раз, идеальный вариант — медные отливы. Медь — пластичный материал и небольшую кривизну можно просто придать постукивая молотком.

Из меди можно сделать фигурные изделия

Если медь слишком дорога, есть заводы, которые делают радиусные отливы по вашим размерам. Так как это индивидуальный заказ, стоимость такого отлива тоже будет рассчитываться в каждом конкретном случае.

Радиусные отливы для окон в эркерах надо заказывать

Если есть необходимость сэкономить, сделать отливы для фигурных эркерных окон, можно из обычных оцинкованных отливов с полимерным покрытием. В этом случае их нарезают на куски, при помощи которых можно создать нужный изгиб.

Полукруглые отливы из стандартных материалов

При таком способе один кусок должен заходить на соседний (на 3-5 см) — это сделает затекание менее вероятным. Чтобы еще больше снизить вероятность попадания воды, на стык намазывают слой герметика.

Устанавливая отливы для окон строители осуществляют финальный шаг при постройке и отделке здания. Монтаж отливов происходит сразу при установке окон. Ширина отлива может колебаться от 9 до 36 сантиметров, все зависит от того, насколько глубок проем для установки окна. Даже люди далекие от строительства, без особых проблем могут установить отливы для окон, если учтут определенные факторы:

Отлив для окон обладает специальным загибом, который позволяет соединять его с пластиковым профилем окна.

Вычисляем оптимальную ширину подоконника, который находится на внешней стороне. Отлив для окна лучше всего будет выполнять свою функцию, когда длина его выступа выходящего за пределы фасада будет равняться от 4 до 6 см и будет иметь угол наклона не менее 10 градусов, что позволит воде свободно с него стекать.

Под установленный профиль окна ставим отлив. При этом внимательно смотрим, чтобы специальный загиб отлива полностью зашел под предназначенный для него выступ.

Бывает, что под отливом остается пустое пространство, его легко устранить применив цементно-песчаный раствор. В том случае, когда промежуток между подоконником и отливом для окна небольшой, он ликвидируется с помощью монтажной пены при полной герметизации оконного профиля.

Осуществляем крепление оконного олива к профилю с помощью заклепок или саморезов, которые вбиваются на расстоянии от 20 до 30 сантиметров друг от друга.

Требования

Изделие изготавливается с учетом требований, которые нужно изучить до его заказа:

Расчет ширины отлива выполняется в зависимости от ширины проема. Это зависимая величина. Затем необходимо добавить 3-4 см (выступ) + небольшой наклон. В итоге минимальная ширина детали не должны быть менее 90 см.
Длина высчитывается на основании расстояния между наружными боковыми краями оконного проема. К полученному замеру нужно прибавить по 4 см с каждой стороны. В готовом виде длина отлива не должна быть больше первоначального замера на 7-8 см.
Внешний вид и параметры подоконника отличаются для окон в каркасном, панельном или кирпичном доме. Конфигурация детали должна им соответствовать.
Оптимальная расцветка отлива аналогична цвету рамы или на тон темнее.

К техническим требованиям следует отнести:

повышенную устойчивость к проявлениям коррозии;
устойчивость к природным факторам негативного характера — осадки, перепады температур, солнечная активность;

Нужно, чтобы выбранный вариант отлива для пластикового окна удовлетворял всем перечисленным требованиям.

Расчет параметров отливов

Разберемся, как сделать отливы на крыше своими руками. Во время подготовительного этапа следует рассчитать оптимальный диаметр изделия. От этого будет зависеть эффективность всей системы. Если желоб будет меньше нужных размеров, то вода будет перехлестываться за края, попадая на стены здания. Это приведет к медленному их разрушению.

При расчете учитываются следующие данные:

расстояния от водоотлива до участков поворота желобов;
общая площадь крыши.

Для устройства водоотлива с кровли необходимо руководствоваться следующими правилами:

Размещать воронки дренажной системы ниже желобов;
Для каждого ската крыши нужно устанавливать один или два отлива (не забывайте о сохранении уклона).

Диаметр желобов выбирается на основании площади крыши. Если этот параметр равен 150 м. кв., то стоит выбрать желоб с диаметром 100 мм. Стоит также учитывать климатический режим и среднее количество осадков местности.

Выбор материала для оконных отливов

Всего существует четыре распространенных варианта:

окрашенная сталь;
нержавеющая или оцинкованная сталь;
алюминий;
пластик.

Значительно реже используются отливы из дерева, керамики, натурального или искусственного камня. Каждый вид имеет свои преимущества и недостатки.

Подоконники и отливы из натурально камня добавят вашему интерьеру изысканности и утонченности.

Окрашенная сталь

Чаще всего стальные неоцинкованные отливы покрывают порошковыми красками с предварительным окрашиванием красителями с защитой от коррозии. Наружный слой — полиэфир или эпоксидные смолы. Оба варианта хороши: они предотвращают коррозионные процессы, ударостойки, не трескаются, практически не требуют обновления, выбор цветов и фактур — безграничен. Минусы: относительно высокая цена (от 20 до 25$ за полутораметровый отлив шириной 20 см) и вероятность некрасивых сколов, если соседи сверху решат сбросить что-то тяжелое. Отлив выйдет дешевле, если выбирать типовые цвета — коричневый, белый.

Отлив из окрашенной стали.

Нержавеющая или оцинкованная сталь

Такие отливы, окрашенные в любой цвет, абсолютно защищены от коррозии. Минус — высокая цена (при выборе любого цвета около 45–60 долларов). Если брать вариант с ламинацией, то стоимость будет достигать 100 и более долларов.

Отлив из оцинкованной стали.

Алюминий

Материал довольно демократичный, если его не красить, то никакие сколы, осадки, заморозки и яркое солнце ему нипочем. Стоимость полутораметрового наружного подоконника обойдется где-то в 70–100$.

Алюминиевые отливы.

Пластик

ПВХ — материал распространенный из-за своей низкой стоимости. Если он хорошего качества, то не желтеет от солнца и вообще не страдает от атмосферных явлений. Одна беда: он легко ломается, если сверху на него упадет что-то тяжелое. Цена — в пределах 10–30$ в зависимости от статуса производителя.

Пластиковые отливы.

Важно: ко всем вышеуказанным ценам необходимо добавить еще боковые заглушки. Стоят они обычно весьма условно

Виды отливов для окон

Выпускают следующие виды отливов:

Бетон — встречается довольно редко, если и выполняется, то имеет наружное покрытие из пластика или металла.
Гранитный или мраморный камень придает роскошь и изящно глянцевый вид камня с вкраплениями, но стоит во много раз дороже металлических конструкций, требует профессионального подхода в установке.

Фасадная плитка — прекрасное сочетание с цоколем из такого же материала, встречается редко, но имеет место быть.
Алюминий — не боится коррозии, поддаётся порошковой покраске в два слоя с обжигом. Имеет среднюю цену на рынке и огромный выбор оттенков.
Эпоксидная смола или стекловолокно — обладает красивым видом и свойством поглощать шум. Из недостатков — высокая стоимость и маленький выбор цветов, в основном встречаются оттенки черного и коричневого.

Важно определиться, насколько шумы в дождливую погоду будут доставлять дискомфорт

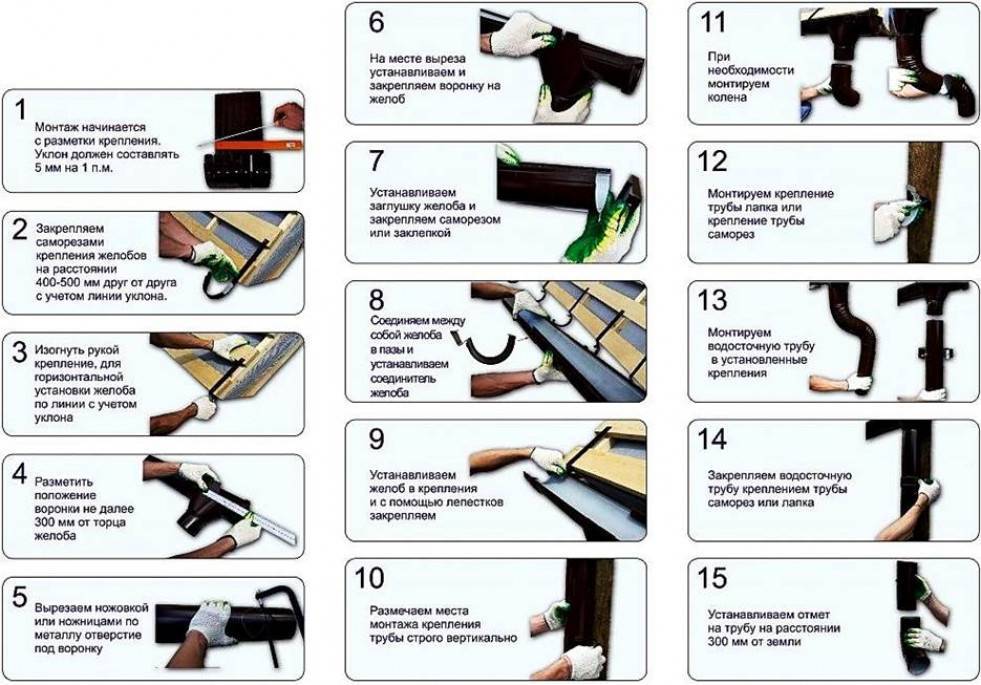

Установка своими руками

Такой порядок позволит обеспечить герметизацию места установки и надежно закрепить конструкцию на крыше.

Перед началом работ:

Разметка линии крепежа держателей и наклона желоба

Следующий шаг – разметка линии крепежа отлива с помощью трассировочного шнура. При ее проведении должны выполняться такие условия:

С учетом указанных условий отмечается нижняя граница расположения желоба (в центре сливной воронки). Верхняя точка его размещения находится в середине между соседними воронками. Она определяется с учетом требуемого уклона. Например, при расстоянии между воронками 10 м верхняя граница должна быть поднята в верхней точке на 5 × 2 мм = 10 мм.

После ее отметки маркером натягивается трассировочный шнур, который определит линию установки желоба с нужным уклоном. Он соединяет нижние и верхние точки крепежа и располагается на расстоянии 10 мм от кромки кровли. Для обеспечения разметки используется строительный уровень.

Устройство желобов по длине: как крепить?

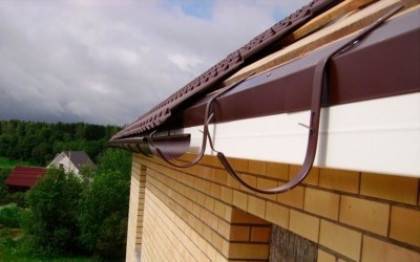

Строго по троссировочному шнуру устанавливаются кронштейны. Они крепятся с помощью саморезов к обрешетке. Если применяются тяжелые отливы, то край обрешетки упрочняется доской (брусом) размером 15 × 5 см. Шаг установки кронштейнов – 50 см, но в месте стыка желобов по длине монтируется два держателя (с обеих сторон от стыка).

Желоба устанавливаются в держатели кронштейнов. При необходимости их можно слегка подгибать для плотного охвата. В месте стыка отрезков желобов по длине между держателями должна встать соединительная вставка. Расстояние между кромками совмещаемых желобов не должно превышать 8–10 мм.

Как правильно установить трубу?

Водосточная труба подводится к желобу через сливную воронку. Она, в свою очередь, соединяется с отверстием в нем. Закрепляется воронка с помощью держателей с двух сторон. Сама водосточная труба может непосредственно стыковаться с воронкой или присоединяться с помощью колена в зависимости от расстояния от оси воронки до поверхности стены.

Труба монтируется вертикально, а ее нижний конец находится на высоте 25 см от земли или 15 см от отмостки. Для крепления к стене с помощью дюбелей устанавливаются держатели (кронштейны). Аккуратный охват и удержание трубы обеспечивают хомуты. Шаг крепления обычно составляет 1 м. При необходимости стыка двух труб применяются соединительные муфты. В месте стыка монтируется два держателя. Хомуты затягиваются плотно, но не деформируют трубу.

При креплении держателя используются дюбели разной длины. Например, в случае кирпичной кладки подойдут дюбели длиной 10, 16 или 22 см. Для деревянной стены применяются металлические скобы, закрепляемые винтами.

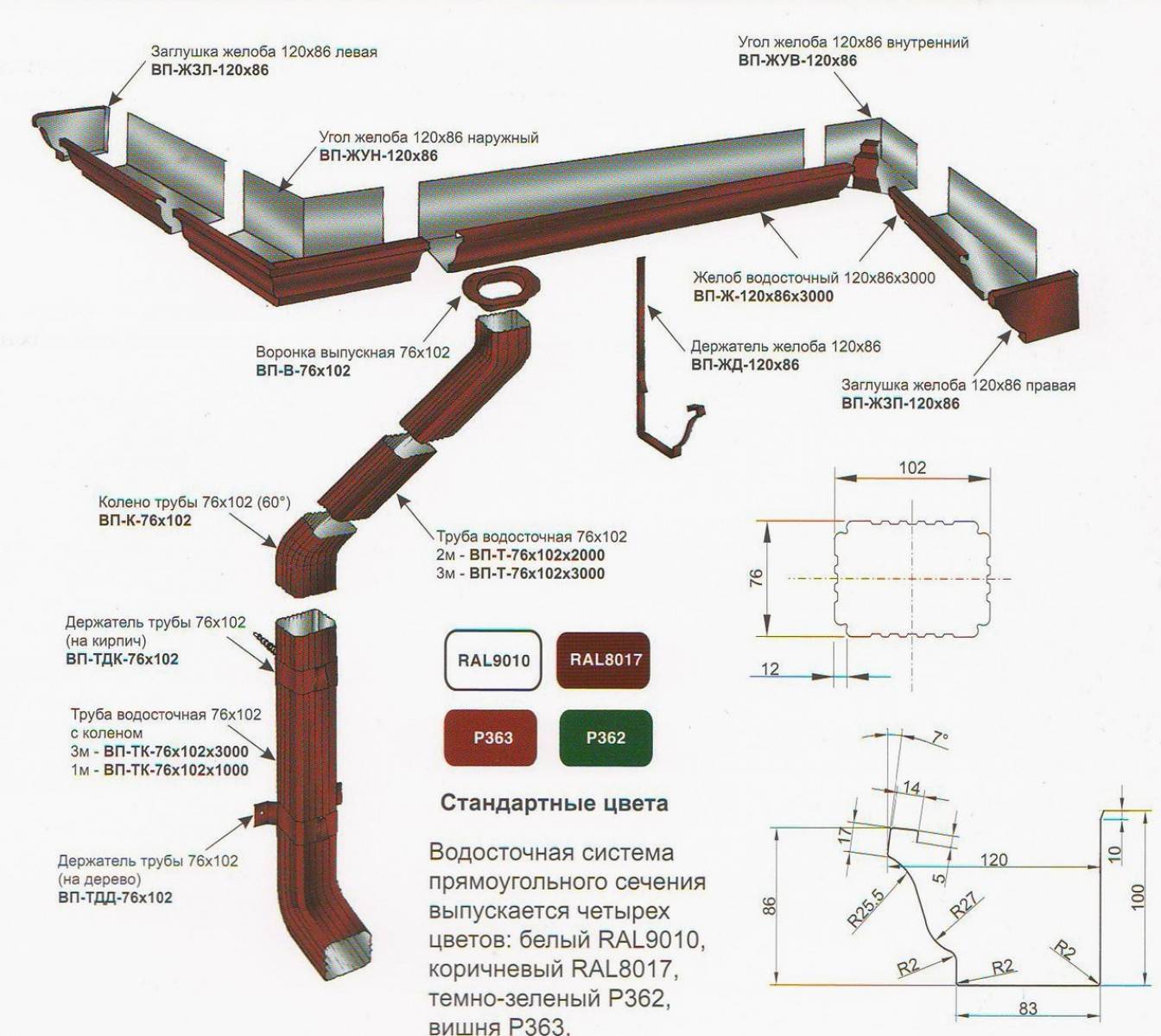

Виды водосточных систем

Современные системы водостоков для частного дома или бани можно классифицировать по следующим признакам: сечению, способу производства и материалу.

Водостоки бывают заводские и самодельные:

Заводские модели производятся с соблюдением установленных параметров, стандартов и требований, которые предъявляются к конструкциям подобного типа. Кроме того, существует возможность выполнить сборку готовой системы из конструктивных элементов различных производителей.
Самодельные модели можно изготовить собственноручно из доступных материалов по индивидуальным схемам. Помимо доступности изготовления, такие системы отличаются дешевизной и простотой монтажа. К существенным недостаткам можно отнести сложность стыковки самодельных и заводских элементов в том случае, если необходимо заменить изношенную деталь новой.

Основные элементы водосточных систем могут иметь различную форму сечения:

Прямоугольную.
Круглую.
Квадратную.

Сечение определяет эффективность эксплуатации системы в определенных климатических условиях. Круглые формы стоков являются классическими, поэтому подходят для эксплуатации во всех регионах с различным уровнем влажности и количеством осадков.

Пластиковые водостоки

Для изготовления пластикового водостока используются прочные и надежные полимерные материалы, устойчивые к негативному воздействию атмосферных осадков, химических веществ, коррозии, ультрафиолетовому излучению и гниению.

Применение современных технологий позволяет создавать долговечные водостоки различных конфигураций и форм.

Основное отличие пластиковых систем от металлических заключается в наличии продольных направляющих на внутренней поверхности элементов. Они обеспечивают дополнительную жесткость конструкции и быстрый отвод стоков. Поперечные направляющие с наружной стороны способствуют повышению прочности и износостойкости каждого элемента системы.

По способу монтажа система бывает клеевой (фиксация при помощи специального клеевого состава) и бесклеевой (установка на уплотнители).

К основным преимуществам пластикового водостока относятся:

Стойкость к ультрафиолетовому излучению, выгоранию и коррозии.
Высокая прочность и износостойкость.
Небольшой вес конструктивных элементов.
Широкий диапазон рабочих температур: от –38 до +65 градусов.
Простой и быстрый монтаж.
Широкая цветовая гамма и разнообразие форм.
Доступное техническое обслуживание и уход.
Небольшая стоимость готовой системы.

Среди недостатков водоотвода можно выделить следующие моменты:

Восприимчивость к механическим повреждениям и предельным нагрузкам. Подобная система рассчитана только на малоэтажные строения.
Низкая ремонтная пригодность. Разрушенные или деформированные элементы не подлежат ремонту, поэтому требуют полной замены.
Бесклеевой вариант системы требует своевременной замены изношенных уплотнителей, что влечет за собой полный демонтаж и повторную сборку всей конструкции стока.
Склонность к существенному линейному расширению.

Металлические водостоки

Современные металлические водоотводные системы изготавливаются из оцинкованной стали (с полимерным покрытием и без), медного, титан-цинкового и алюминиевого сплава. Различия заключаются в стоимости материалов и комплектующих, а также сроке их службы.

Подобные системы обладают рядом существенных преимуществ:

Высокая прочность и надежность.
Стойкость к предельным механическим, ветровым и снеговым нагрузкам, а также негативному воздействию других внешних факторов.
Высокая пожарная безопасность.
Широкий диапазон температур: от –58 до +125 градусов.
Стандартность размеров и конфигураций.

К основным недостаткам металлических водоотводов можно отнести:

Определение

Пластиковое окно состоит из многих элементов, каждый из которых выполняет определенную функцию

Отлив — очень важное звено, обеспечивающее надежность и долговременность работы оконной конструкции. Оно не позволяет дождевой влаге проникать к раме окна или стене дома

Деталь полностью закрывает нижний откос и препятствует его намоканию. Чтобы обеспечить стекание воды и снега, крепится наклонно с небольшим выступом за пределы фасада. Изготавливается из профиля, устанавливается с внешней стороны здания в нижней части окна. Обязательно имеет изгиб, который полностью соответствует конструкции окна.

Изделие оснащено нижними и боковыми загибами, обеспечивающими быстрое стекание воды.

Для чего нужны?

Главная функция элемента — защита конструкции от атмосферных осадков. Влага с помощью отлива отводится в сторону и сливается на землю. Второе значение изделия — придать окну законченный и гармоничный вид. Его смело можно считать декоративным элементом, если правильно подобрать материал и внешний вид детали.

Кроме стен, отлив также защищает швы и монтажную пену от воздействия солнечных лучей. Это препятствует преждевременному разрушению оконной конструкции и фасада.

Если пренебречь установкой изделия, то:

влага начнет собираться на подоконнике;
отделочные материалы подвергнутся разрушению;
штукатурка отвалится;
оконные рамы придут в негодность.

Несмотря на это многие владельцы окон ПФХ жалуются на шум от дождевых капель на отливе. Возникает вопрос, можно ли не устанавливать изделие? Отказаться от установки отлива можно в одном случае — когда окно монтируется вровень с фасадом без утопления в стену. Тогда вода не скапливается на подоконнике, а защитную функцию берет на себя козырек над окном.

Установка оконных отливов: полезные советы

Чтобы установка отливов прошла успешно, прислушайтесь к следующим рекомендациям:

Лучше всего устанавливать отливы сразу после монтажа окон.
Не герметизируйте нижний оконный профиль до установки отлива, ведь в отверстие необходимо будет вставить изгиб полотна.
Монтаж отливов на окна можно проводить при помощи саморезов и заклёпок. А вот гвозди использовать категорически не рекомендуется!
Как и внутренний подоконник, отлив должен быть плотно закреплён в профиле и глубоко входить в боковые откосы (на 5-7 см).
Обязательно делайте небольшой уклон, чтобы вода не попадала под окно.
Не забудьте купить монтажную пену. Пройдитесь ею в местах между сливом и стеной, предварительно укрепив центральную точку наружного подоконника – чтобы пена, увеличившись в объёме, не выгнула полотно.
Для герметизации стыков специалисты рекомендуют использовать быстросохнущие и морозоустойчивые силиконовые герметики.

Помните, что качественно установленный оконный отлив защищает, прежде всего, стену Вашего дома. Если вода постоянно попадает под окно, это приводит к промерзанию пространства под подоконником. Кроме того, влага способствует появлению плесени, от которой трудно избавиться.
