Как построить вальмовую крышу своими руками

Финишное покрытие пирог из металочерепицы

При выборе этого варианта владелец должен быть готов к лишним тратам и сложному раскрою, прямоугольные размеры листа металлочерепицы не совпадают по форме с треугольными и трапециевидными скатами. При использовании нестандартно узких листов работы слегка упрощаются, но правильно подобрать перехлесты и раскроить металлочерепицу могут только профессионалы.

Как следствие, даже при перекрытии вальмовых крыш своими силами этап замеров и раскроя рекомендуют доверить специалистам.

Шаг наклонных стропил в таких случаях также должен совпадать с габаритами металлочерепицы, при оптимальном раскладе он составляет 55 см или половину ширины листа.

Горизонтальные рейки обрешетки набиваются с шагом, совпадающим с параметрами профиля, по требованиям технологии линия крепления накладывается на центральную ось доски, а саморез вкручивается точно в центр впадины. Минимально допустимый угол наклона вальмовой крыши при обшивке металлочерепицой составляет 15°, оптимальный — 35°.

Работы ведутся по схеме:

• После настила гидроизоляции или утепленного пирога поверх стропил набиваются планки обрешетки, внутри закладываются каналы для вывода влаги и проветривания.

• Металлочерепица поднимается наверх для разметки и подрезки. Для резки материала используется ножовка и лобзик (но не нагревающая металл болгарка!), полученные фрагменты маркируют и при необходимости прокрашивают по краям реза. Опускать листы вниз при этом необязательно, в целях экономии сил и времени «ступеньки» кладут на смежный скат. Для упрощения работ на этом этапе рекомендуется использовать шнур и «черток» — четыре ровных доски с шарнирными нежесткими соединениями.

• После раскроя материала по краям монтируются карнизные планки и капельник, под будущие стыки (ребра, конек, места примыкания к дымоходу) укладываются дополнительные гидроизоляционные прокладки.

• Стартовый лист крепится начиная с центра треугольного ската и с любого удобного угла трапециевидного. Первые саморезы закручиваются не до конца, затягивание проводится лишь после укладки и корректировки соседнего листа. Непосредственно перед фиксацией остальных фрагментов рекомендуется провести укладку 3-4 штук, проверить их уровень и лишь потом – прикручивать саморезами.

• Поверх прикрученной металлочерепицы крепятся доборные элементы, начиная с коньковой планки.

Простота схемы условная, на этап разметки и раскроя даже у опытных кровельщиков уходит не менее дня, при большой площади, неудобном угле или сложной форме скатов работы затягиваются. Для их упрощения первую раскладку проводят на бумаге и лишь потом, после замеров и проверки совпадения размеров листы поднимают наверх. Схему при этом составляют с учетом заложения как можно меньшего числа небольших треугольных вставок.

Вне зависимости от выбранного вида кровельных материалов работы завершаются монтажом элементов водостока, дымохода и вентиляции.

При необходимости установки в скатах окон для освещения мансарды работы усложняются: помимо предварительной установки рам в стропильных конструкциях в ходе монтажа металлической или мягкой черепицы выверяются и закладываются зазоры между материалом обшивки и их проемами от 5 см и более.

Последние в свою очередь необходимы для правильного закрепления тепло-, гидро- и пароизоляционных материалов и размещения дренажных желобов.

Остекление окон выполняется на завершающем этапе обустройства, параметры стеклопакета подбираются с учетом климатических условий региона.

Теперь вы знаете ответ на запрос: Вальмовая крыша своими руками чертежи и фото пошаговая инструкция

Технология возведения

Материалы для устройства кровли

Как я отметил выше, вальмовая крыша вполне может быть построена самостоятельно. Но чтобы каркас ее был надежным, необходимо подобрать материалы с достаточной несущей способностью.

Для предварительного проектирования можно использовать готовые чертежи с проставленными размерами

Как правило, параметры стропил рассчитываются, исходя их таких параметров как площадь основания кровли, высота конька и угол наклона. Но для уменьшения трудозатрат можно воспользоваться и готовыми цифрами, приведёнными в таблице:

Иллюстрация	Элемент/материал для изготовления
	Мауэрлат. Брус сосновый от 100х150 мм.
	Стропила накосные. Доска сосновая 50х150 или 5х200 мм.
	Стропила промежуточные и нарожники. Доска сосновая 50х150 мм.
	Стойки, подкосы, затяжки и другие детали. Брус 50х100 или доска 50х150 мм.
	Обрешетка. брус 40х40 или 50х50 мм; доска толщиной от 30 мм; фанера или ориентированно-стружечная плита (ОСБ) от 20 мм.
	Металлические накладки для усиления соединений.
	Крепеж. шпильки 10-15 мм для мауэрлата; саморезы; скобы; гвозди.
	Пропитка для древесины.
	Кровельная гидроизоляционная мембрана.
	Теплоизоляционный материал.
	Кровельный материал: металлочерепица; битумная черепица; профнастил и т. д.

Поскольку стропильная система вальмовой крыши — это основа всей конструкции, то и материалы для нее нужно отбирать очень придирчиво. Древесина для стропил, конька и других элементов должны быть сухой, ровной, без повреждений и червоточин. Кроме того, после закупки ее нужно досушить, а затем обработать проникающими пропитками, которые предотвратят гниение материала.

Древесину обязательно обрабатываем антисептиком — так каркас кровли прослужит в разы дольше

Что касается утепления, то оно весьма желательно — большая площадь скатов приводит к повышенным теплопотерям. В качестве теплоизоляционного материала я бы рекомендовал использовать маты на основе минеральной (базальтовой) ваты. Да, цена у них достаточно высокая, но малая теплопроводность и хорошая паропроницаемость делают вложение вполне оправданным.

Делаем стропила вальмовой крыши

Крыша своими руками сооружается по стандартной технологии: сначала делается каркас, потом он утепляется и гидроизолируется, а затем поверх гидроизоляции укладывается кровельный материал. Но если все финишные операции выполняются по типовым схемам, то при постройке каркаса есть и свои особенности.

Как сделать стропильную систему — расскажу и покажу в таблице:

Иллюстрация	Этап работы
	Установка мауэрлата. На верхнюю часть несущих стен укладываем деревянный брус, пропитанный антисептиком. Под брус подкладываем слой рубероида или гидроизоляционную мембрану. Для фиксации используем либо анкеры, либо шпильки с резьбой, которые предварительно вмуровываем в кладку.
	Установка конькового прогона. На вертикальных стойках закрепляем коньковый брус. Фиксируем конструкцию диагональными стропилами со стороны вальм. Угол наклона стропил должен соответствовать углу ската кровли.

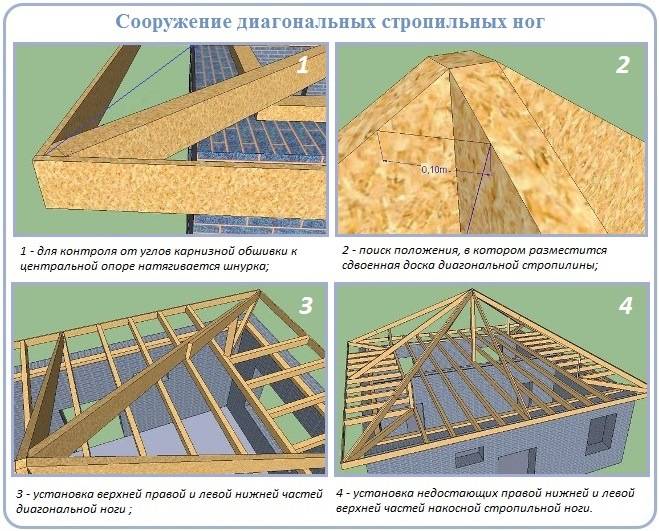

	Монтаж накосных стропил. Выполняем установку диагональных стропильных ног. Для этого нижний край доски крепим к мауэрлату на углу, а верхний — фиксируем на коньковом брусе, используя металлические накладки.
	Монтаж промежуточных стропил. Стропильные ноги выравниваем, выставляем с выбранным шагом и закрепляем на мауэрлате. Верхние края каждого стропила обрезаем и фиксируем на коньковом прогоне.

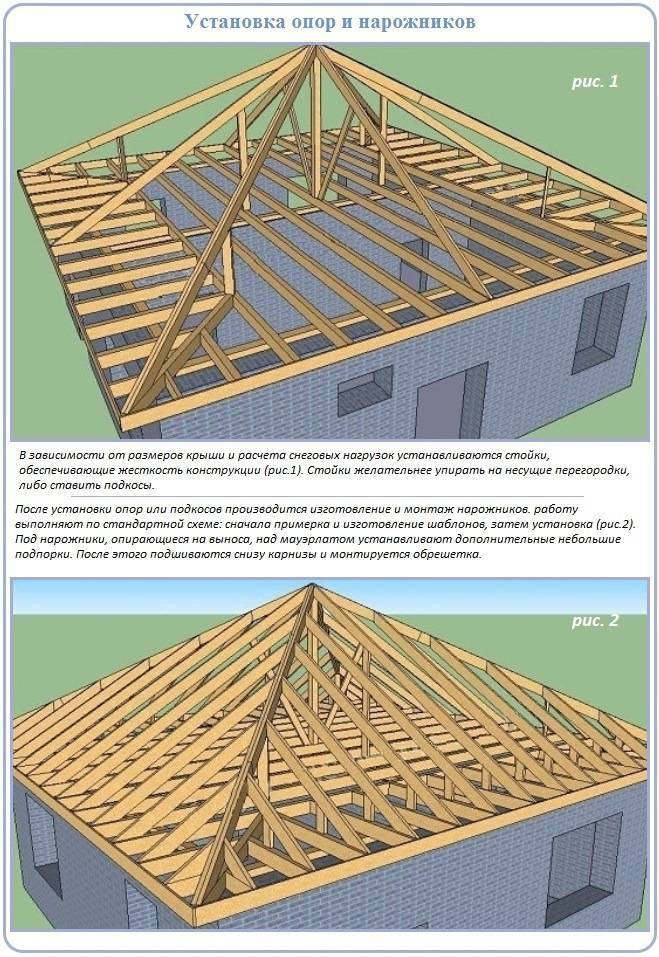

	Монтаж нарожников. Короткие стропила также закрепляем на каркасе: нижнюю часть ставим на мауэрлат, верхнюю срезаем по диагонали и подгоняем к плоскости накосного стропила.

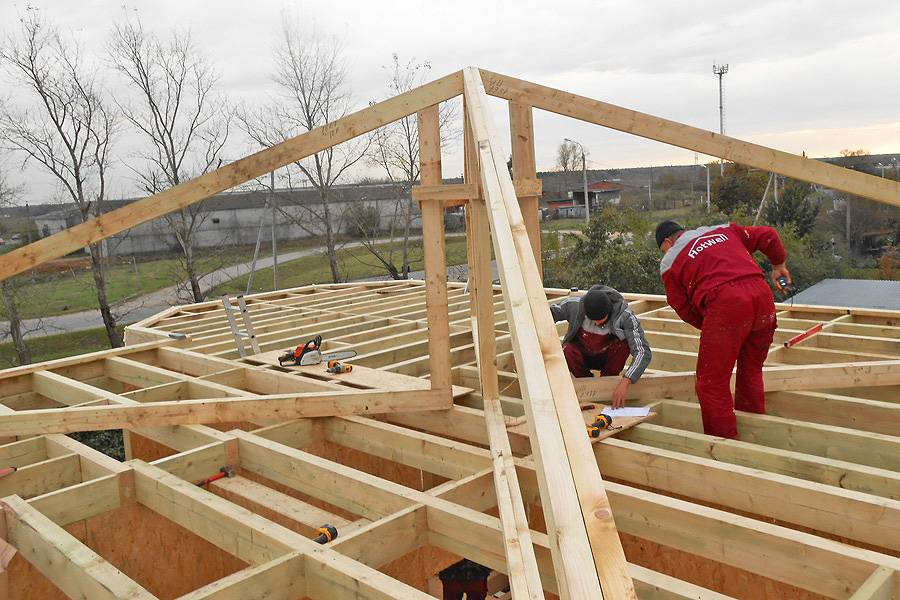

На фото — каркас вальмовой конструкции, готовый к установке обрешетки

Готовая стропильная система вальмовой кровли служит основой для дальнейших работ — монтажа обрешетки, утепления, гидроизоляции и т. д.

Виды кровельных покрытий

При определении используемого материала для определенного вида кровли, учитывается угол наклона поверхностей.

Черепица

Наиболее распространенный материал при устройстве кровли подобного типа. Черепица бывает цементной, керамической, мягкой битумной, металлической.

Шифер

Применим ко всем видам вальмовых кровель. На выбор вида материала влияет тип чердачного помещения. Если планируется создание мансарды, от металлического шифера (профилированных листов) лучше отказаться. Оптимальным для жилых помещений является еврошифер, состоящий из стеклоткани и битумной пропитки. Минусом его считается только высокая стоимость.

Характеристики крыш

По сложности возведения строительство вальмовой превосходит сооружение двухскатной и классической крыш, ведь соорудить четыре ската так, чтобы их углы были одинаковыми, не так и просто.  Однако, при наличии терпения и при условии соблюдения грамотных рекомендаций даже такая сложная задача выполнима.

Если внимательно посмотреть на чертежи такого строения, то можно заметить, что вальмовая четырехскатная крыша имеет свои отличительные черты. Длинные скаты обладают трапециевидной формой, а короткие – треугольной.

Если вы решили, что вам нужна именно вальмовая крыша, стропильная система вызывает больше всего затруднений. Она включает в себя следующие стропила:

• диагональные;
• угловые;
• центральные.

Возведение такой крыши особенно актуально, если дом располагается в местности с сильными ветрами. При проектировании нужно учитывать такие моменты:

• материал, который будет использоваться для производства крыши;
• интенсивность выпадения осадков в регионе;
• силу ветра и его скорость.

На основе данных показателей рассчитываются углы наклона и высота кровли. Для того чтобы добиться максимально эффективных результатов, не нужно обращаться к специалистам. Современное программное обеспечение позволяет сделать правильный расчет параметров с учетом индавидуальных особенностей строений.

Как рассчитать конструкцию?

Расчет вальмовой крыши поможет создать максимально точную конструкцию, которая прослужит много лет и останется в надлежащем виде.

Для начала надо померить длину и ширину строения. Далее определяют угол наклона вальмовой крыши, который обусловлен несколькими факторами.

Видео:

В местности, где преобладают мощные ветра, а погода обычно сухая и жаркая, лучше всего выбирать наименьший уклон (2 – 5 градусов).

В местах, где часто выпадает много снега, уклон должен быть большим, чтобы осадки не задерживалась и сходили вниз.

Угол кровли зависит и от кровельных материалов, которые были выбраны для покрытия. Для разных кровельных материалов существует оптимальный угол.

В градусах это составляет:

• для шифера – 22;
• для металлочерепицы – 14;
• для мягких материалов – 11;
• для ондулина – 6;
• для рулонных материалов – 15;
• для профнастила – 12.

Что касается мембранной кровли, то здесь угол наклона может быть каким угодно.

Фото:

Следующий этап – это выбор шага стропил. Этот показатель может колебаться от 60 до 100 мм, в зависимости от того, насколько тяжелые кровельные материалы применяются.

Что касается размеров обрешетки, то они обусловлены типом наружного покрытия.

Дальше необходимо подсчитать количество и длину стропил, балок, стоек и реек для создания обрешетки. Все эти вычисления проводятся на основе теоремы Пифагора.

Затем необходимо произвести расчет всей площади вальмовой крыши, которая поможет выяснить, сколько же кровельного материала понадобится для работы.

Прежде чем приступать к строительству вальмовой крыши, нужно сделать необходимые чертежи. Правильно рассчитанный проект значительно облегчит дальнейшую работу.

Как рассчитать каркас, чтобы получить идеально ровную конструкцию, поэтапно описывает следующее руководство.

Разметочной рейкой выясняется размер горизонтальной проекции промежуточного стропила.

Далее измеряется размер стропила от выборки на коньке до того места, где будет закреплена нога. Размер определяется по нижней линии.

Точно также можно выяснить размер свеса. Нужно умножить горизонтальную проекцию с коэффициентом, в этом случае можно использовать теорему Пифагора.

На последнем этапе высчитывается размер угловых элементов. На одном конце стропил есть косой срез – он помогает ноге плотно прикрепиться к коньку, который имеет участок с двойным скосом. В него и крепятся угловые компоненты.

Рассчитать  их можно таким образом:

• отмерить размер стропила от любого угла;
• определить квадрат длины проекций центральных ног и умножить эти показатели друг с другом;
• полученную цифру умножить на коэффициент, и в результате получается длина углового элемента. Когда схема крыши будет готова, можно начинать монтаж сложной вальмовой кровли.

Этапы выполнения работ по монтажу каркаса

1. Монтаж мауэрлата и леженя.
2. Установка вертикальных стоек с шагом в 1000 – 1200 мм.
3. Крепление конькового прогона.
4. Монтаж стропильных ног. Сначала изготавливают один элемент, примеряют его к мауэрлату и коньковому прогону. На его основе делают остальные детали. Шаг установки стропильных ног – 600 или 1200 мм.
5. Монтаж диагональных стропил. Начинают крепление с верхней части, доски врезают в конек таким образом, чтобы они стали его продолжением. Снизу их крепят в углах мауэрлата.
6. Крепление нарожников.
7. Установка подкосов и шпренгелей. Эти элементы не всегда являются необходимыми. Если конструкция достаточно прочная и без них, то в монтаже нет надобности.

Если чердачное помещение вы планируете использовать в качестве жилой мансарды, нужно утеплить его изнутри. Затем останется лишь провести отделочные работы – и кровля готова к эксплуатации и снаружи, и внутри.

Ближе к природе

Расстаться с традиционализмом, сделать по-настоящему неповторимое строение из природного материала поможет видео/ Беседка с вальмовой крышей в рустикальном стиле

Готовы повозиться с кривулинами, которые в итоге превратятся в геометрически выверенную конструкцию стоек, стропил? Дерзайте! Фантазию ограничит только удалённость леса. Соединение элементов в этом случае усложнится. Добавочные элементы крепежа покажутся чужеродными. Но результат того стоит.

После такой практической подготовки браться за строительство дома с четырёхскатной вальмовой кровлей не страшно. Подготовить смету, проект, засучить рукава, а дальше пойдёт само, только успевай поворачиваться лицом к новым проблемам.

Что еще почитать по теме?

Монтаж мауэрлата

Мауэрлат – основание на которое устанавливают крышу. Мауэрлат необходим для того, чтобы распределять вес крыши по периметру несущих перегородок. Чаще всего для его изготовления используют брус из древесины твердых пород. Чем тяжелее и сложнее устройство крыши, тем больше должно быть сечение мауэрлата. В большинстве случаев подойдет брус из сосны, размер которого 150х150 мм или больше. Мауэрлат устанавливают перед тем, как построить дом, в следующем порядке:

Нанесение разметки вальмовой кровли

• Отмеряют и отпиливают брус необходимой длины. В углах мауэрлат соединяется между собой «в лапу». Чтобы выпилить пазу под крепление, нужно нанести разметку.
• На верхнем ряду кладки сооружают опалубку из досок и заливают вязким бетоном, в который вставляют шпили из металла для крепления мауэрлатного бруса.
• После застывания бетона, нужно создать гидроизоляционный слой между ним и мауэрлатом. Для этого на бетон можно нанести битумную мастику или выстелить поверхность стяжки рубероидом.
• Обработать брус антисептическим препаратом, антипиреном глубокого проникновения и влагозащитным лаком.
• Разметить и просверлить в мауэрлате отверстия под металлически шпильки.
• Насадить брус на шпильки и крепко затянуть анкерными болтами.

Стоит ли упрощать?

Следующий вариант беседки в исполнении сложнее. Сказываются размеры и особенности конструкции. Построить беседку для совместной трапезы семьи не развлечение выходного дня. Основательное сооружение потребует заливки столбчатого мелкозаглубленного фундамента с анкерным креплением стоек беседки.

Разница исполнения бросается в глаза: стропильная система усилена вдвое – минимальное сечение доски 40 мм. Парусность кровли возросла, шапку снега уберёт только весеннее солнце, отсюда и возросшие требования по упрочнению. Изменение площади стоек – не дань изяществу конструкции, а разумное предохранение от перекоса и разрушения. Рассмотрим конструкцию пошагово.

Появились традиционные опорные элементы: стойки под прогон. Их целевое назначение перераспределить нагрузку со стропил на затяжки, которые выполнены полноразмерными и передают вертикальную и угловую нагрузки непосредственно мауэрлату. Затяжки связали стропила с мауэрлатом в одно целое.

Преимущества вальмовой крыши

Благодаря отсутствию вертикальных фронтонов вальмовая конструкция обладает меньшим сопротивлением ветровым нагрузкам. За счет наличия водостоков по всему периметру здания, стены меньше подвержены разрушению от воды и осадков.

В отличие от “палаточной” двухскатной кровли, конструкция вальмовой крыши более жесткая, прочная и не создает горизонтальных “распирающих” нагрузок на боковые стены дома.

3d проект дома с вальмовой крышей

За счет прочности конструкции появляется возможность обеспечить более длинные свесы кровли, что создает еще большую защиту стен и фундамента от потоков дождя. Вальмовая кровля, конструкция которой отличается повышенной сложностью, с точки зрения архитектуры – гораздо привлекательнее обычной двускатной.

Разметка крыши

Обычно систему стропил собирают из одинаковых стропильных ног, опирающихся на коньковый брус. Но для вальмовой кровли данный вариант не подходит: длины ее стропил разные, поскольку боковые скаты более маленькие и опираются на диагонально расположенные элементы конструкции.

До начала работ надо подготовить необходимые материалы и сделать разметку основных узлов.

К ним относится:

Конек. Этот элемент представляет собой брус, необходимый для крепления других деревянных деталей. Он должен быть расположен строго по центру. Поскольку в коньковый брус будут опираться концы всех стропил, он должен быть очень прочным;

Угловые стропила, которые называют также накосными. Их фиксируют к коньковому брусу, а другой конец стропила должен выходить за границы здания. Как правило, при изготовлении этих стропил пользуются тем же брусом, что и для конька;

Центральные стропила опираются на мауэрлат и конек и образуют боковые скаты кровли. На вальмах используют одно стропило этого типа или вовсе не используют стропил;

Промежуточные стропила крепят к коньку. Они идут по скатам вниз;

Короткие стропила бывают разной длины, зависящей от расположения. Опираются они на мауэрлат и угловые стропила.

До разметки необходимо сделать точные расчеты, на основании которых создается чертеж будущей конструкции. Вначале отмечается осевая линия, которая проходит по верхней части стен. Потом рассчитывают толщину конькового бруса и отмечают точное расположение деталей стропильной системы по отношению друг к другу.

При создании системы стропил из одинаковых досок (к примеру, 15х5 см), полученная конструкция имеет небольшой воздушный просвет между стропилами и кровельным материалом. Он получается в результате более высокого расположения верхних частей элементов стропил по отношению к угловым.

Какие сложные узлы могут быть в вальмовой кровле

У вальмовой кровли, так как это довольно сложная в принципе конструкция, есть свои недостатки, в том числе они заключаются в сложных узловых соединениях.

Стропильные ноги в этом варианте можно фиксировать разными способами: либо металлическими скобами, либо уголками.

ФОТО: palocalguide.comМастера старой школы используют просто гвозди, которые забиваются в мауэрлат под углом

Но самым «продвинутым» вариантом можно смело считать скользящие крепления, которые позволяют кровле адаптироваться под возможную усадку и другие подвижки конструкции.

На коньковом брусе стропила тоже можно фиксировать несколькими способами. Наклонный брус можно скрепить между собой болтами в месте накладки концов друг на друга. В традиционном варианте делают выемки-запилы для дополнительной жёсткости.

Универсальный вариант устройства соединения – это комбинация наклонного запила и скрепление места соединения накладками из металла или дерева с обеих сторон.

Если говорить о сложных местах соединения, то есть ещё одно проблемное – соединение стропильных ног и конькового бруса. Для этой части также используют металлические или деревянные накладки и делают угловые выпилы.

ФОТО: mrrestavrator.ruПодводя итоги, можно сказать так: вальмовая кровля – это, скорее, стремление к престижу. Конструкция вальмы сложная, требует профессионального подхода к проектированию и монтажу. Но взамен вы получите устойчивую и надёжную конструкцию, которая прослужит верой и правдой много лет

Но вот размышление к сведению: вальмовая кровля обладает большей теплоотдачей, чем, к примеру, двухскатная. А это значит, что утеплять её нужно особенно тщательно.

И вот ещё что: во время дождя вода стекает с крыши дома с двух сторон, если это обычная двухскатная, и со всех четырёх, если это вальма. Так что надо сразу подумать – куда вы будете отводить эти стоки. К примеру, если в колодец для сбора дождевой воды, то нужно придумывать целый комплекс направляющих труб. В плане использования подкровельного пространства двухскатка, конечно, намного проще, чем вальма.

И наконец, четырёхскатная крыша однозначно обойдётся вам дороже. Причём не менее чем наполовину, в сравнении с обычным вариантом из двух скатов. Вот и подумайте: насколько стремление подогнать ваш дом под европейские внешние стандарты стоит ваших затрат?

Предыдущая ПостройкиКаркасный гараж своими руками на дачном участке

Инструкция по строительству вальмовой крыши

Прежде чем осуществить монтаж стропильной системы вальмовой крыши, делают разметку. Её наносят следующим образом:

1. На верхнем ряду обвязки по торцу постройки отмечают горизонтальную ось.
2. Отсчитывают ½ от толщины конькового бруса. По этой метке определяют горизонтальную проекцию центрального стропила.
3. Отмечается положение боковых стропил при помощи пропорционального распределения расстояний от намеченной линии по периметру стены.
4. Подсчитывают длину свеса стропильной системы.

Когда все расчёты подготовлены, начинают строительство вальмовой крыши. Шаги по возведению кровли приведены ниже:

• Первый шаг – монтаж вертикальных стоек для поддержки конькового бруса (прогона). Стойки прикрепляются к центральной балке через систему укосов.
• Второй шаг – установка основных стропил. Их изготавливают одинаковыми по длине. При этом кровельный свес рассчитывают в пределах от 50 до 70 см.
• Третий шаг – устройство диагональных стропил, которые идут от конька к углам здания. Важный элемент в устройстве вальмовой крыши — это стык трёх элементов: вальмы, конька и диагональных стропил. Для усиления диагональных стропил используют ригели и стяжки.
• Четвёртый шаг – установка нарожников (коротких стропил) к угловым диагональным стропилам. Для данного элемента шаг установки такой же, как и для остальных стропил.

Пятый шаг – монтаж кровельного пирога. Он включает в себя:

-укладка утепления (при необходимости);

• Шестой шаг – установка реек под мансардные или слуховые окна, дымоходов и прочих технических отверстий.
• Седьмой шаг– укладка кровельного материала. Он может быть прикручен напрямую к рейкам обрешётки, например, при укладке металлочерепицы или с прослойкой OSB плит, если речь идёт о мягкой кровле.

Для усиления конструкции стропильной системы используют дополнительные элементы и конструктивные решения:

• Шпренгель. Это брус, установленный на стыке угла двух мауэрлатов. На шпренгель устанавливают стойку, подпирающую стропила на углу.
• Для лучшего крепления диагональных стропил их врубают в мауэрлат и коньковую доску.
• К центру диагональных стропил устанавливают специальные стойки, которые придают большую жёсткость конструкции.

Стропильная система и мауэрлат

При правильном подходе мауэрлат закладывается еще на этапе строительства коробки дома, в остальных случаях его крепят перед монтажом стропильной системы.

В малоэтажных жилых домах его закладывают из обработанного антисептиками и антипиренами хорошо просушенного бруса из дуба, качественной осины, бука или хвойных пород с сечением не менее 100×150 мм.

Чем больше будет площадь и вес скатов, тем толще должен быть мауэрлат. Брус соединяется на углах «в лапу» и крепится на заранее заложенные в стенах толстые металлические шпильки, поверх обязательной гидроизоляционной прослойки из мастики или рубероида.

Количество отверстий для шпилек ограничено, выпилы в брусе для крепления других элементов делать запрещено. Этап крепления мауэрлата завершается его разметкой с помощью ярких маркеров или маяков, все размеры и совпадение противоположных элементов проверяется несколько раз.

Далее последовательно:

Элементы вальмовой крыши

Кроме геометрически правильных линий, крыша с вальмами – это весьма надежная и практичная кровля. В отличие от двускатных практически не подвержена деформациям, например, во время сильных ветровых нагрузок, обеспечивает надежную защиту от любых видов осадков.

Но, несмотря на достаточно простую по форме конструкцию, устройство вальмовой крыши является делом достаточно сложным, особенно в случае самостоятельного выполнения работ.

И главная проблема связана, прежде всего, с возведением стропильной системы, которая не имеет вертикальных опор.

Ее конструкцию составляют два вида знакомых геометрических фигур:

• трапеция, форма которой зависит от соотношения конька и карнизного свеса,
• треугольник, который становится альтернативой фронтону, но в отличие от него обязательно устраивается под определенным углом к горизонту таким образом, чтобы он формировал вместе с трапециевидными элементами общий угол.

В большей мере именно в такой конструктивной особенности крыши и состоит основная сложность при ее возведении, так как использовать для этого обычный способ, каким устраивают скаты, не получится из-за того, что коньковый элемент не перекрывает полностью дом по длине.

Для создания опоры для стропильных ног вальм их соединяют с углами конька, а в итоге получаются своеобразные диагонали, на которые впоследствии следует установить разные по длине стропы, называемые нарожниками, один конец которых монтируется в районе карниза, а второй – к коньку.

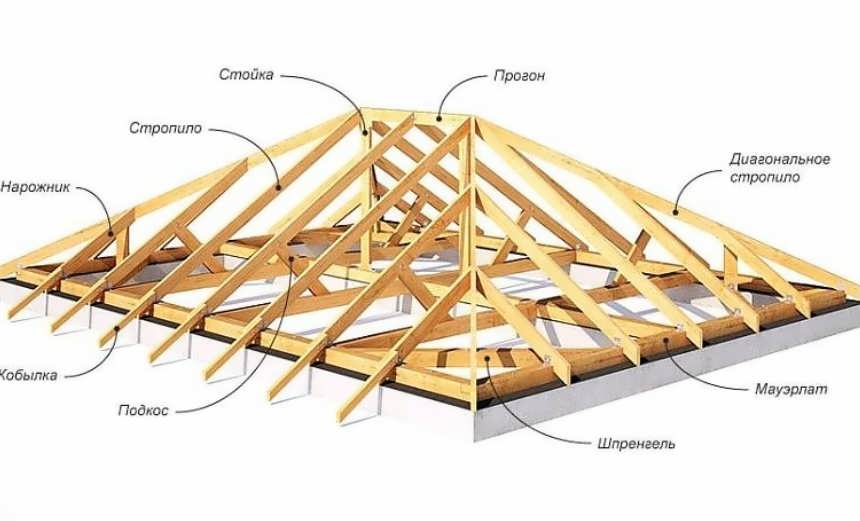

Возведение вальмовой крыши выполняется из элементов:

• конька, выполняющего функцию сопряжения всех элементов кровли и основной несущей оси конструкции;
• угловых накосных стропил, соединяющих брус конька и карнизные углы кровли. Являются основными несущими элементами в количестве 4 единиц;
• стропил, количество которых зависит как от конфигурации, так и от размеров крыши. Отличительной чертой является то, что их длина неодинакова. Опираются на угловые балки перекрытий или специально установленный мауэрлат и крепятся к угловым стропам (ногам);
• каркаса, рядового и промежуточного. Элементы первого устанавливаются на коньке и спускаются к карнизу, промежуточные также начинаются в верхней части крыши, на коньковом брусе, а заканчиваются на мауэрлате, но следует учесть, что используются только для трапециевидных элементов кровли, на вальмах их нет.

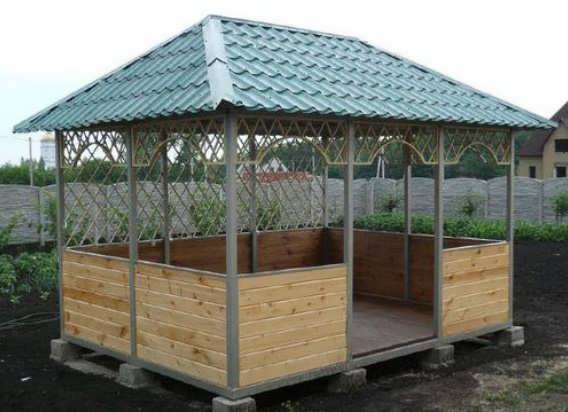

Стропильная система беседки с четырехскатной крышей

Будем отталкиваться от готового каркаса сооружения — квадратного или прямоугольного.

Обычно при строительстве устраивают шестиугольную стойку внутри конструкции, на которую опираются все стропила — диагональные и центральные. Иногда устанавливают стропила без шестиугольника, используя затяжки и подкосы.

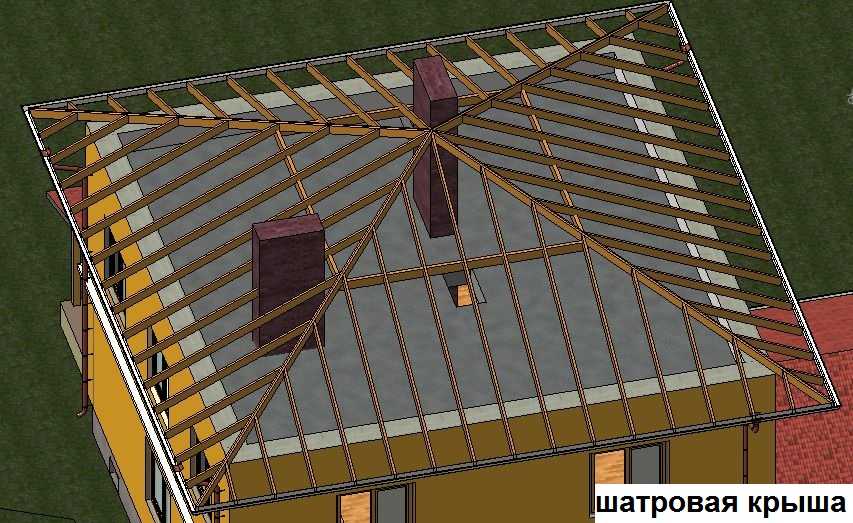

Схема шатровой крыши

Фото беседки с шатровой крышей

Каркас вальмовой крыши немного сложнее и состоит из следующих частей:

Схема вальмовой крыши для беседки

Промежуточный вариант — полувальмовая кровля. Опорные доски служат границей между скатом и фронтоном. Уровень доски определяет уровень фронтона. Он обычно снабжается слуховым окном для проветривания или упрощения доступа. Применяется редко.

Вальмовые и полувальмовые скаты смотрятся особенно интересно на застекленных домиках. Они придают массивность и благородство всему домику.

Пошаговые этапы сборки:

Установка центральной фермы вальмовой крыши

Для кровли подойдут любые кровельные материалы, но наиболее выигрышно выглядят мягкая кровля или черепица из современных материалов.

Беседка с вальмовой крышей

Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат.

Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги– это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосыстанут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

Далее, важной деталью будет стойка– вертикальный элемент каркаса крыши. Она станет служить опорой для конька

Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

В жизни все эти элементы выглядят так:

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:
