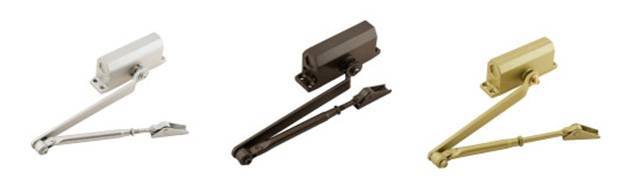

Верхние
Другое название — навесные или накладные. Устанавливаются на верхней части дверной рамы. Одна часть конструкции крепится к раме, ответная — к дверному полотну.
В этом классе есть разновидности, отличающиеся по способу передачи усилия:
- Рычажный механизм. Усилие сжимающейся пружины передается системе из двух железных рычагов. Такая конструкция надежна. У нее есть два недостатка: непривлекательный вид в закрытом положении из-за торчащих рычагов; вся конструкция нестойка к преднамеренному слому.
- Параллельная тяга. Устройство похоже на рычажный тип, но схема компоновки рычагов содержит дополнительный кронштейн. В закрытом положении рычаги располагаются параллельно дверному полотну. Результат — конструкция малозаметна.
- Скользящий канал. Усилие передается скользящей штанге, один конец которой жестко закреплен, а другой — движется в закрытом канале. У такого варианта нет выступающих частей, что делает его малозаметным и стойким к повреждениям.
Напольные
Крепятся к полу, частично утапливаются в него. Есть варианты, мало отличающиеся от верхних моделей, только закрепленные внизу. Но наибольшее распространение получили безрычажные конструкции с нижней петлей, закрепленной на оси доводчика. Механизмы напольного типа обычно устанавливают для стеклянных створок, открывающихся в обе стороны. В помещениях с повышенными требованиями к эстетике напольный вариант незаменим.
Скрытые
Это механизмы рычажного типа с корпусом, полностью утопленным внутрь дверного полотна. Наружу выступает только рычаг, крепящийся на раму. Для их установки подходят двери толщиной не менее размера устанавливаемого корпуса и имеющие полость внутри. Маломощны, поэтому не способны закрывать тяжелые конструкции.
Доводчики для кухонных шкафов
Доводчики для мебели кухни — устройства, обеспечивающие плавное закрывание дверок на шкафчиках. Они препятствуют слишком сильному и быстрому движению дверки, блокируют удары фасада о корпус. Их основная функция — обеспечить сохранность дверных петель и сберечь детали мебели от сколов, трещин и царапин.
Принцип действия
Устройства различаются в зависимости от механизма действия, но во всех случаях работает общий принцип:
- дверка упирается в специальный стержень;
- сопротивление стержня обеспечивает пружина или капсула, заполненная маслом, газом, полимером;
- при нажатии на дверку она воздействует на стержень, пружина сокращается или вытесняется состав из капсулы;
- движение дверки замедляется.
Преимущества и недостатки
Плюсы использования доводчиков:
- плавное закрывание дверок гарантирует бережное использование мебели, защиту от повреждений деталей и фурнитуры;
- обеспечивают плотное прилегание дверки к корпусу, исключают ее самопроизвольное открывание;
- правильно выбранное устройство не требует частой замены, обслуживания и ремонта, долговечно;
- жидкости и газы, используемые в конструкции, заключены в герметичную камеру — они не вредят поверхность мебели;
- многие конструкции при поломке подлежат ремонту, съемные детали можно заменить новыми;
- в продаже имеется большой выбор устройств — не сложно подобрать подходящее по виду, цене и даже цвету;
- монтаж доступен непрофессионалу с минимальными навыками использования инструментов.
Минусы:
- требуют аккуратности и точности при установке и настройке, иначе их работа будет неэффективной;
- сложные конструкции выглядят громоздко и не придают эстетичности внешнему виду мебели;
- качественная фурнитура стоит недешево.
Устройство доводчика и принцип его работы
Если говорить о конструкции этого аксессуара, то, отметим, что в его составе присутствует рычажная тяга и корпус, снабженный механизмом, который отвечает за правильное открывание двери. В составе механизма присутствует мощная пружина, благодаря которой происходит сжатие поршня. Пружина из стали заключена в специальную капсулу, которая заполнена маслом. Когда произошло сжатие, она медленно возвращается в исходное положение. Это обеспечивают гидравлические каналы, по которым происходит перетекание масла в рабочую емкость.
Регулировка фурнитуры можно выполняться посредством специальных винтов, которые располагаются на торцевой части корпуса доводчика. Когда выполняется вращение винтов, то происходит изменение сечения гидравлических каналов, что влияет на скорость протекания масла и, в свою очередь, определяет, с какой скоростью будет закрываться дверь.
Современные модели этих аксессуаров могут оснащаться специальным клапаном. Посредством его придерживается дверь, начиная с 70 градусов, до закрытия. Клапан обеспечивает её плавный ход в последние 7-15 градусов и хороший прихлоп. Необходимость в прихлопе связана с преодолением усилия дверных защелок и уплотнителей. Кроме этого, приходится справляться с сопротивлением воздуха, которое образуется при закрытии двери.
Классификация доводчиков
Чтобы разобраться, как правильно поставить своими руками доводчик на входную дверь, необходимо разобраться с конструкцией изделия. На современном рынке предлагают разные модели доводящих приспособлений, которые отличаются между собой конструкцией и эксплуатационными характеристиками.
Сила закрывания полотна
- Класс EN1-EN7;
- Класс EN5- EN 7.
Благодаря разнообразию классов можно подобрать изделие с наиболее оптимальным закрывающим усилием полотна для любой дверной конструкции.
Устройство тяги
Рычажная тяга – по конструкции самый простой доводчик, но недостаточно компактный.
Тяга с наличием скользящего канала – изделие оснащено кулачковым механизмом, компактное в сборе.
Напольная тяга – доводящее устройство крепится непосредственно на половое основание.
Конструкция рабочего механизма
Пружинная конструкция – это уже устаревший вариант.
С шестерней и зубчатой рейкой – самый распространенный механизм, который обеспечивает при закрытии дверного полотна усиленный, но плавный режим.
Кулачковый – универсальный вариант.
Дополнительные опции
- Демпфер открытия двери – применяется для наружных полотен;
- Фиксация двери в открытом положении – функция применяется для входных дверей с интенсивным движением;
- Задержка закрытия – используется для дверных конструкций складских, подсобных помещений с небольшой проходимостью;
- Координация закрытия дверных створок – предназначена для противопожарных дверей и дверных блоков с двумя створками;
Индивидуальная корректировка дохлопа – используется для дверей с резиновыми уплотнителями.
Выбор
Преимущества использования оборудования несложно оценить: материалы и технологии для утепления деревянных, пластиковых и других типов полотен не нужны, ведь не придется регулировать плотность закрытия вручную. Больше не будет сильных хлопков при закрывании дверей, исчезнут сквозняки. Но все это возможно только при условии выбора правильного типа изделия.
Классифицировать межкомнатные механизмы можно по разным признакам, по типу монтажа выделяют 3 типа доводчиков: накладные, напольные и скрытые. Накладной вариант системы автоматического закрывания относится к категории самых бюджетных и распространенных изделий. Они часто устанавливаются в общественных местах без высоких претензий в оформлении интерьера. Их можно встретить и на межкомнатных дверях, однако подходят они для этого хуже всего.
- Устройство с креплением к накладной петле
- Напольный механизм
- Скрытый
Скрытые (рамочные) доводящие изделия — оптимальный вариант для межкомнатных дверей. В их основе — скользящий рычаг, за счет чего изделие получает небольшой размер. Механизм встраивается в дверное полотно и практически невидим при монтаже.
Напольные варианты некоторые специалисты относят к категории скрытых механизмов с тем лишь отличием, что располагаются они не вверху, а на полу.
Скрытые и накладные доводчики для межкомнатных дверей
Напольные и скрытые доводчики могут быть установлены практически на любой тип межкомнатных полотен. И перед выбором того или иного доводчика следует ознакомиться с его особенностями:
- Скрытые. Отличаются самым незаметным механизмом. Делятся на две группы. Первая — изделия со скользящим стержнем. Устанавливаются вверху. Вторая — петли с доводчиком. Обладают небольшим размером, встроены в корпус петли. Интеграция в элемент двери делает этот тип максимально незаметным. Подходят для легких межкомнатных дверей и обладают уменьшенным рабочим ресурсом.
- Напольные. Качественный вариант для установки в помещениях со стеклянными межкомнатными дверями. Могут использоваться вместе с деревянными или пластиковыми полотнами там, где дизайн играет важную роль. Встречаются в торговых центрах, офисах, бизнес-центрах. Принцип работы таких доводчиков не требует рычага. Полотно закрепляется прямо на ось механизма, поэтому установку нужно предусмотреть в момент подбора закрывающих полотен.
При выборе между напольными, скрытыми и накладными доводчиками нужно учитывать особенности межкомнатных дверей:
достаточная сила тяги (соответствие механизма габаритам и весу полотна); для раздвижных дверей выбирают гидромеханический скрытый доводчик, а для распашных с возможностью интеграции в полотно — скрытый магнитный механизм; обращают внимание на дизайн — изделие должно соответствовать общей концепции помещения. Правильно подобранный доводчик обеспечит надежное закрывание полотен и продолжительную работу
Но для этого нужно учесть класс изделия, а также выбирать надежных производителей, которые используют лучшие материалы для скрытых дверных доводчиков либо напольных аналогов
Правильно подобранный доводчик обеспечит надежное закрывание полотен и продолжительную работу. Но для этого нужно учесть класс изделия, а также выбирать надежных производителей, которые используют лучшие материалы для скрытых дверных доводчиков либо напольных аналогов.
Классификация
В зависимости от веса и размера полотна подбираются доводчики с разными усилиями для закрывания/открывания. Чем больше вес двери, тем больше это усилие. Всего существует 7 классов дверных доводящих механизмов.
| Класс доводчика | Ширина полотна в см | Максимальный вес полотна в кг |
| 1 | 75 | 20 |
| 2 | 85 | 40 |
| 3 | 95 | 60 |
| 4 | 110 | 80 |
| 5 | 125 | 100 |
| 6 | 140 | 120 |
| 7 | 160 | 160 |
Не все двери строго соответствуют представленным стандартам. Если, например, ширина полотна будет 100 см, но вес — 105 кг, то выбирать класс необходимо в большую сторону. То есть для подобного полотна потребуется доводчик 6 класса.
Не следует выбирать класс с большим запасом. Это не повлияет на увеличение срока его службы, но потребует больших усилий при открывании/закрывании.
Виды доводчиков
Независимо от физического принципа работы (пружина, пневматика, гидравлика), все устройства делят на три вида:
- Внешние верхние.
- Скрытые внутри дверного полотна.
- Напольные скрытые.
Скрытые внутри полотна механизмы чаще всего устанавливают уже при производстве дверей. И они поступают в продажу в собранном виде.
Напольные скрытые доводчики устанавливают в основном на стеклянные двери общественных зданий – в супермаркетах, кинотеатрах. Сам механизм скрыт под половым покрытием, на виду лишь рычаг привода.
Механизмы каждого вида отличаются по мощности усилия. На небольшую дверь подбирается легкий доводчик. Также, в продаже есть доводчики даже для тяжелых гаражных ворот.
Типы доводчиков и способы установки
Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.
Различия в способе монтажа определили классификацию доводчиков, делятся которые на:
- накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
- напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
- скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.
Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.
Варианты монтажа конструкции
Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.
Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.
Можно выбрать одну из трех распространенных схем монтажа:
- Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
- Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
- Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.
Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.
Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.
Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:
- рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
- основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.
Кратко о доводчиках со скользящей тягой
Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.
Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна
Заменить его может встроенный в слайдер специализированный стопор
Заменить его может встроенный в слайдер специализированный стопор.
Как правильно выбрать доводчик для входной двери
При выборе учитывают вес и размеры дверного полотна, поскольку мощность разных моделей может значительно отличаться. Наиболее популярные на сегодняшний день варианты доводчиков по этому показателю:
Доводчики, рассчитанные на закрывание дверей весом до 40 кг.
Это самый легкий тип. Его не стоит устанавливать на массивные двери, в этом случае механизм будет работать некорректно и быстрой выйдет из строя.
Доводчики для дверей весом в 60 и 80 кг.
Их относят к конструкциям средней мощности, довольно часто устанавливаемым на дверях в офисные и торговые помещения.
Доводчики для дверных систем весом в 100кг.
Достаточно мощный тип системы, способный обеспечить плавное закрытие весьма тяжелых и массивных дверей. Однако не стоит устанавливать его на более легкие двери, это вызовет преждевременный износ петель.
Все перечисленные доводчики можно подробнее рассмотреть в специальном разделе сайта «Склад дверей 169.ru». Представленные модели способны эффективно выполнять свои функции при температуре окружающей среды от -20 до +60 градусов. Что касается цвета конструкции, то компания предлагает на выбор три варианта: золото, серебро, бронза.
Профессиональные менеджеры по телефону ответят на любые ваши вопросы по выбору и установке дверных систем, доводчиков и фурнитуры.
Компания «Склад дверей 169.ru» – это:
- высокий уровень сервиса;
- широкий ассортимент дверей и сопутствующих товаров;
- доступные цены.
Помимо представленных на сайте, еще существуют доводчики, предназначенные для дверей весом в 120 и 160 кг, однако они бывают востребованы крайне редко. И в некоторых случаях вместо них устанавливают на дверь два доводчика меньшей мощности, что обеспечивает плавный ход двери.
Накладные
Такой доводчик двери (ОКПД 28.63.14.150) знаком многим. Чаще всего встретить его можно в магазинах и других общественных местах, где нет швейцара, а входные дверцы всегда должны быть закрытыми. Такие механизмы, по сути, являются самыми дешёвыми.
Устройство дверного доводчика.
Они условно могут быть разделены на 2 подгруппы:
- Доводчики на двери с зубчатым приводом. Такие виды устройств не используются для межкомнатных систем. Предназначены эти механизмы для того, чтобы «следить» за фиксацией входных блоков. А способствует этому особый элемент, приводящий в движение зубчатые штифты либо шестерни устройства. Благодаря своей простоте и надёжности, этот доводчик дверей получил особую распространённость и популярность.
- Доводчик на двери, оснащённый скользящим стержнем (ОКПД 28.63.14.150). Хотя такие автоматические виды устройств менее используемые, но это отнюдь не значит, что они чем-то хуже. При сравнении этого механизма с зубчатым у первого можно обнаружить немало превосходных параметров. Хотя такие конструкции отличаются малыми габаритами, по заявлению производителей, они надёжны и выносливы. В основе этого механизма находится кулачковый стержень, приводящий в движение пружинку, и два поршня (эти элементы конструкции и отвечают за скорость открывания полотна и его торможение).
Регулирование доводчика при монтаже
Основными регулируемыми параметрами являются: закрывающая сила, угол распахивания, скорость передвижения полотна. При слишком тугом передвижении, дверьми не смогут пользоваться дети, будут прижиматься домашние животные, а также будет возникать дополнительная нагрузка при погрузочных и разгрузочных работах. А с резким закрыванием дверей можно получить удары, синяки и прищемить конечности.
Темп передвижения двери
По завершении установки необходимо узнать, как регулировать доводчик двери для удобности в использовании. Самостоятельная регулировка усилия устанавливается винтом. При слишком быстрых дверях, винтик крутят на половину оборота по направлению часовой стрелки. При медленных движениях винтик перемещается в противоположную сторону на половину оборота. Чем слабее завинчены винтики, тем быстрее масло перемещается по конструкции и быстрее работает устройство.
Попробовав несколько раз покрутить винтики в разные стороны, вы поймете, какая скорость подходящая. Для входных дверей, балконных устанавливают быстрое закрывание. Оно позволяет меньше попадать насекомым, сквознякам и посторонним людям. Медленную скорость устанавливают для межкомнатных полотен.
Установка дохлопа
Очень важна регулировка доводчика двери по силе дохлопывания. При сильном хлопке и грохоте будет разрушаться дверная коробка. Поэтому требуется отыскать оптимальную скорость.
Дохлоп действует на последних 25см. от внешнего дверного края. Настраивают его так же как и главный ход – изменением положения винта. Его нужно повернуть так, чтобы скорость не сильно ударяла косяк и полотна. Обычно устанавливают среднее положение, при котором срабатывает замедление конструкции с аккуратным полным примыканием.
Калибровка открытого положения
Не редко требуется удерживать распахнутое положение дверец при отсутствии домофона или при перевозе мебели. Такая регулировка дверных доводчиков производится при наличии функционала «hold open(открытая дверь)». Настраивание происходит следующим способом:
- Открывают створку под 90 градусов.
- Закрепляют специальный фиксатор, позволяющий держать дверцы открытыми.
Интересно! При установке другого градуса, функция не сработает.
Чтобы вернуть двери из зафиксированного положения, полотна тянут на себя.
Как выбрать дверной доводчик?
Широкий выбор моделей доводчиков представлен на современном рынке. Какой тип дверного закрывателя выбрать, зависит от множества факторов. При покупке доводчика следует учитывать разнообразные параметры:
- Ширина двери и вес дверного полотна влияют на такие параметры как мощность и сила закрытия.
- Возможность регулировать доводчик под индивидуальные потребности.
- Тип устройства доводчика зависит от условий монтажа.
- Температурный режим – доводчик дверной уличный морозостойкий отличается от моделей, работающих в теплых помещениях, типом корпуса и характеристиками масла.
Рейтинг дверных доводчиков
Устройства, гарантирующие плавное и негромкое закрытие дверей, можно приобрести в профессиональных магазинах. Лучшими моделями дверных автоматических доводчиков признаны:
- Dorma TS-73 – модель, работающая на шестеренке с «умным» амортизатором. Рекомендуется для применения на дверях не тяжелее 110 кг, представлена в нескольких цветовых решениях.
Assa Abloy DC120 – дверной доводчик для внутренних и наружных дверных полотен массой до 80 кг с разнообразными регулировками.
Доводчик ABLOY DC 240 хорошо использовать для габаритных дверей весом до 120 кг, имеет литой корпус из алюминия и может применяться в широких температурных диапазонах.
Geze TS 1000 – морозостойкая модель уличного доводчика, хорошо работающая как на морозе, так и в жару.
Принцип работы дверного доводчика
У большинства доводчиков принцип действия одинаковый :
• при открывании двери, через систему складного рычага усилие передается на зубчатое колесо (шестерню), и через зубчатую рейку, приводит в поступательное движение поршень;
• поршень сжимает пружину, в которой накапливается энергия для последующего закрытия двери, тело доводчика заполнено маслом, при сжатии пружины, масло перетекает через отверстие в поршне в противоположном направлении;
• когда дверь закрывается, масло возвращается по возвратным каналам, каналы снабжены клапанами, при помощи которых можно регулировать скорость перетекания масла, и соответственно, скорость закрывания двери.
Доводка (прихлоп) – это ускорение движения двери непосредственно перед закрытием, для преодоления сопротивления воздуха, резиновых уплотнителей или защелки замка. Регулируется с помощью винтового клапана и/или регулировкой рычага.
Усилие пружины доводчика (еще называют размером доводчика) обозначается, согласно Европейским Нормам (EN 1154), индексом от 1 до 7 (EN1…EN7). Регулировка осуществляется смещением доводчика относительно петель или поворотом узла крепления рычага. Скорость закрывания у большинства доводчиков регулируется двумя винтовыми клапанами в пределах 180-15° и 15-0°.
Примечание: очень часто путают регулировку скорости закрывания с регулировкой мощности пружины. При любой скорости закрывания, мощность пружины не меняется.
Как правильно выбрать доводчик?
Так как значительное большинство устанавливаемых доводчиков – это доводчики с верхним расположением с рычажной тягой (на фото 1), то далее по тексту основной упор сделан на такие доводчики.
Фото 1
При выборе дверного доводчика учитываются основные параметры двери, на которую, Вы собираетесь установить доводчик – это её ширина и вес. Основной характеристикой любого доводчика является сила закрывания (или еще говорят «размер доводчика»). Европейским стандартом EN 1154 регламентированы усилия, которые доводчик должен развивать. В зависимости от размера и веса двери доводчики могут демонстрировать разную величину силы закрывания от EN1 до EN7 (табл. 1).
Табл. 1
Выбирая дверной доводчик, с оптимальной силой закрывания, обычно ориентируются на наибольший параметр. Например: масса двери 50 кг (сила EN3), а ширина — 1000 мм (сила EN4). В этом случае выбираем доводчик с величиной силы закрывания EN4. Не рекомендуется устанавливать доводчик, имеющий силу закрывания на несколько порядков выше, чем требуется. Так как, чем выше усилие закрытия двери, тем больше сил придется приложить для ее открывания. Сейчас на рынке представлено множество дверных доводчиков самых разных производителей, их стоимость варьируется от 500 рублей и доходит до десятка тысяч. Как правило, большинство доводчиков имеют диапазон сил закрывания от 2 до 4-х. То есть, например, доводчик GEZE TS 2000 V, может принимать значения EN2, EN3-4 и EN5. Регулировка усилия осуществляется смещением доводчика относительно петель. Вторым важным фактором при выборе доводчика является рабочий температурный диапазон. Изменение температуры окружающей среды оказывает существенное влияние на работу дверного доводчика
В зависимости, куда устанавливается доводчик, внутри помещения или на улице, следует обратить пристальное внимание на его рабочий температурный диапазон. Так, например, тот же GEZE TS 2000 V гарантирует корректную работу при температуре от –30°С
до + 40°С. Этот доводчик возможно устанавливать как на внутриофисные, так и на наружные двери. Третий фактор – наличие регулировок доводчика для обеспечения комфортной работы механизма доводчика в различных условиях эксплуатации. Доводчики в низкой и средней ценовой категории, как правило, имеют две регулировки: 1. Скорость закрывания от 180° до 15°; 2. «Конечный дохлоп» — подразумевает незначительное увеличение скорости движения двери на последних 15°. Эта функция необходима для дверей с защелкой, чтобы замок защелкнулся (рис 1).
Рис. 1
Существуют доводчики и с более широким функционалом, в них присутствуют дополнительные регулировки для решения дополнительных задач:
- Back Check — демпфирование открывания или ветровой тормоз, предохраняющий дверь от ударов об стену при резком открывании или порывах ветра. При этом в некоторых моделях реализована функция настройки угла срабатывания;
- Delay Action — задержка закрывания, позволяет задержать закрытие двери на небольшой промежуток времени, что является очень удобным при переноске небольших грузов;
- Hold Open — это возможность зафиксировать двери в открытом положении. Благодаря этой возможности, не нужно придерживать дверь, а доводчику не причиняется ущерб.
Это интересно: Как правильно собрать коробку для межкомнатной двери: объясняем развернуто
Виды доводчиков
Устанавливается механизм как с внутренней стороны двери, так и с наружной. Для наружной двери доводчик лучше установить внутри дома, так как из-за негативных погодных условий механизм может быстро выйти из строя.
Согласно стандартной схеме установки, доводчик крепится на полотно двери. Сам рычаг монтируется к дверной коробке. Установка также зависит от того, как расположены петли, как открывается дверь. Если дверь открывается вовнутрь, то рычаг крепится непосредственно к брусу дверной коробки, а сам механизм располагается на двери. Если дверь открывается вовне, то здесь все наоборот – рычаг монтируется на полотно двери, а механизм к притолоке.

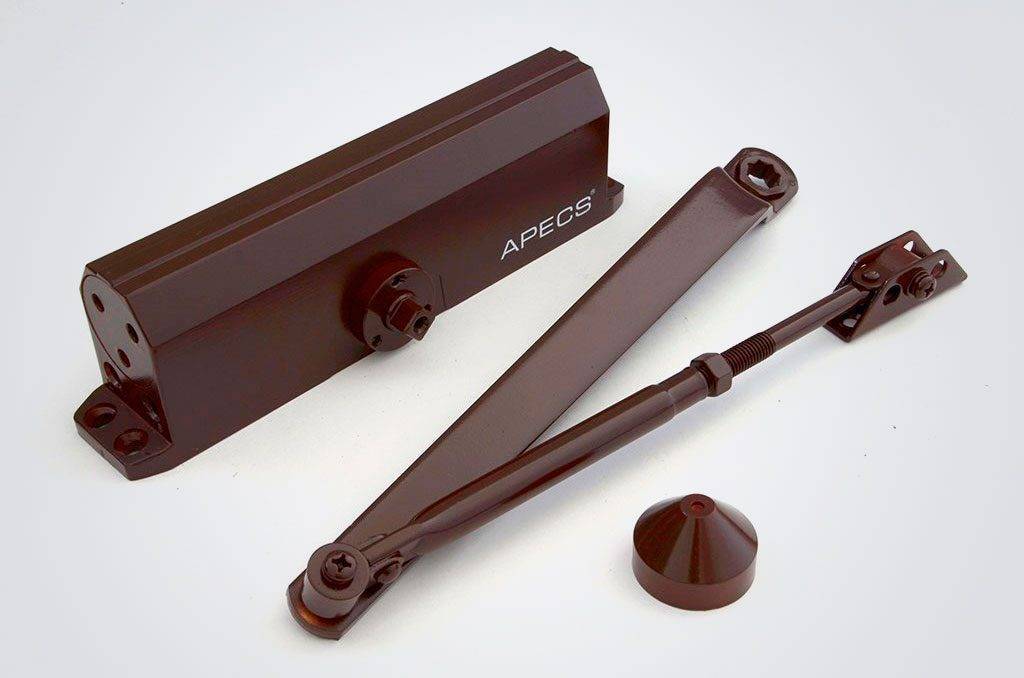

Конструкция дверного доводчика на рычажной тяге
Наиболее популярный товар – механизм доводчика со скользящей тягой. Такие дверные изделия обладают привлекательным дизайном, который не нарушает гармонии общего интерьера помещения. Также данное устройство можно дополнить электромагнитным фиксатором и даже пожарным сигнализатором. Часто эти доводчики имеют эластичный ограничитель, который контролирует их работу, задавая определенный угол раскрытия двери. Существуют и универсальные модели. Они имеют скользящую канальную тягу, которая позволяет устанавливать механизм с обеих сторон двери.
Одним из главных условий покупки хорошего доводчика, является способность изделия осуществлять регулировку движения двери. Возможность подобной регулировки полностью зависит от момента инерции, создаваемого дверью. Существует даже стандарт, определяющий данный показатель: EN 1154.
Механизмы подобного рода по усилию, необходимому для их закрывания делятся на несколько классов – от 1 до 7 (EN1–EN7). Последние классы применяются в массивных входных дверях, первые – в межкомнатных, имеющих небольшую удельную массу.
Следует отметить, что существуют доводчики, конструкция которых предусматривает изменение усилия открывания двери. Класс таких доводчиков обозначается «плавающий», например, EN 1–3 или EN 4–6.
Отличаются дверные доводчики также по способу установки. Они бывают:
- накладные;
- напольные;
- рамные;
- скрытые.
Накладной способ установки подразумевает крепление механизма устройства поверх дверной коробки. Иногда он вставляется сразу в петли двери. Этот способ – самый простой. Напольный доводчик устанавливается заранее во время ремонта, и после завершения всех работ становится недоступным. Рамные отличаются от напольных лишь тем, что их крепление осуществляется к дверной раме.
Самый сложный способ установки – это скрытый. Здесь нужно иметь достаточно опыта, так как потребуется готовить полости с помощью фрезера.
Часто накладной дверной доводчик сопровождается подробной инструкцией к установке. Если следовать четкому алгоритму действия, то проблем с установкой не возникнет. Однако, как бы просто это ни было, перед установкой нужно убедиться, что дверь находится в рабочем состоянии. Если есть проблемы или поломки, их нужно устранить.
