Как подключить ванну к канализации? Советы по выбору сифона и обвязки

Ошибки при разводке труб в ванной и туалете

1. Покупка неармированных труб для прокладки труб ГВС. Если выбран скрытый монтаж коммуникаций, это нельзя считать ошибкой. Если монтаж открытый, и разводку видно, неармированные трубы деформируются при подаче горячей воды, и интерьер испортится.
2. В системе установлено недостаточное количество шаровых кранов или не установлены обратные клапаны. Ради надежности системы нужно устанавливать отсекающий вентиль на вход каждого ответвления и перед каждым сантехническим прибором. Обратные клапаны тоже необходимы, чтобы не давать горячей воде попадать в трубу для холодной воды.
3. Не утепляется труба ГВС при скрытом способе прокладки. Это приводит к снижению температуры потока при движении от стояка к сантехнике. Еще на неутепленной трубе может выпадать конденсат, который плесневеет и портит отделку помещения.
4. Трубы перекрывают места соединений. Если случится протечка, «клубок» придется разбирать и собирать снова — это долго, дорого и не оправдано.

Выбор способа прокладки труб

Разводка выполнятся 3 способами:

• проводка труб открытым способом;
• в стене спрятанные трубы – прокладка закрытым способом;
• система канализации укладывается комбинированным путем.

Открытый способ отличается свободным доступом к трубам при необходимости сделать ремонт или обслуживании канализационной трубы в ванной.

Монтаж труб внутри стен защищает их от повреждений. Интерьер комнаты не нарушается картиной их монтажа. При таком способе разводки требуется соблюдать нормативы по предельной толщине стен в комнате. Поэтому такой монтаж системы трубопровода возможен не в каждой ванной или туалетной комнате. Способ прокладки трудоемкий и связан с проблемой удаления еще и дополнительного строительного мусора.

При комбинированном способе разводка водопровода и канализации укладывается в специальных коробах или скрывается за отделочным материалом.

Соединение унитаза с канализацией

Выпуск унитаза может располагаться вертикально, горизонтально или под наклоном 45 градусов. В первом случае достаточно прямого соединения с канализацией с помощью резиновой манжеты. При горизонтальном выпуске наиболее простым и экономичным решением станет установка пластиковых патрубков. Соединение с канализацией может быть усилено цементным раствором.

Если сток располагается под углом, сифон подсоединяется с использованием гофрированной трубы. С помощью внутренней мембраны она фиксируется на трубе сантехнического прибора, а за счет внешней – в отверстии сточной системы. Рекомендуется использовать армированный вариант гофротрубы или манжеты эксцентрического типа.

Материал для труб канализации

Для бытовых нужд канализация выполняется металлопластиковыми и пластиковыми изделиями. Их главное отличие в противостоянии коррозии.

Изделия отличаются преимуществами:

• теплопроводность на низком уровне;
• монтаж не составляет большого труда;
• высокая надежность в эксплуатации;
• доступность в цене.

Данными преимуществами обладают полипропиленовые или полиэтиленовые трубы. Их выбор для разводки канализационной системы будет самым оптимальным. При работе с ними необходимо иметь специальный «сварочный паяльник».

ПВХ изделия – стены тонкие. Рекомендованы для прокладки канализации.

Изделия из полипропилена – переносят кипяток. Недостаток: под воздействием высокой температуры увеличиваются в размере. Самый востребованный вариант монтажа для канализации.

Из полиэтилена – это магистральные трубы.

Необходимые детали для монтажа канализации

Для качественного выполнения работы потребуются дополнительные элементы.

Для полного обустройства точек потребления воды и разводки канализации в ванной комнате приобретаются не только нужные трубы, раковина, унитаз, душевая кабинка, но и дополнительные важные приборы:

• прибор учета потребления воды – водомер;
• регулирование движения потоков воды осуществляется раздельными вентилями;
• для очистки воды подаваемой в водопровод ванной – фильтр грубой очистки воды, внутренние фильтры трубопровода;
• в качестве соединительных деталей или переходников приобретаются муфты, уголки и другие элементы;
• устройство, которое помогает удерживать давление воды в водопроводе и тем самым защищает систему канализации от повышенного давления или скачков;
• в зависимости от конфигурации канализации приобретаются детали из пластика (тройники, отводы, колено и другие);
• компенсатор;
• если трубы укладываются по стенам комнаты, то понадобятся специальные хомуты с амортизационными прокладками. Это поможет убрать шумы при сливе жидкости;
• для стояка обязательно монтируется ревизия;
• все места соединений рекомендуется обрабатывать герметиком;
• цемент.

Виды разводки труб

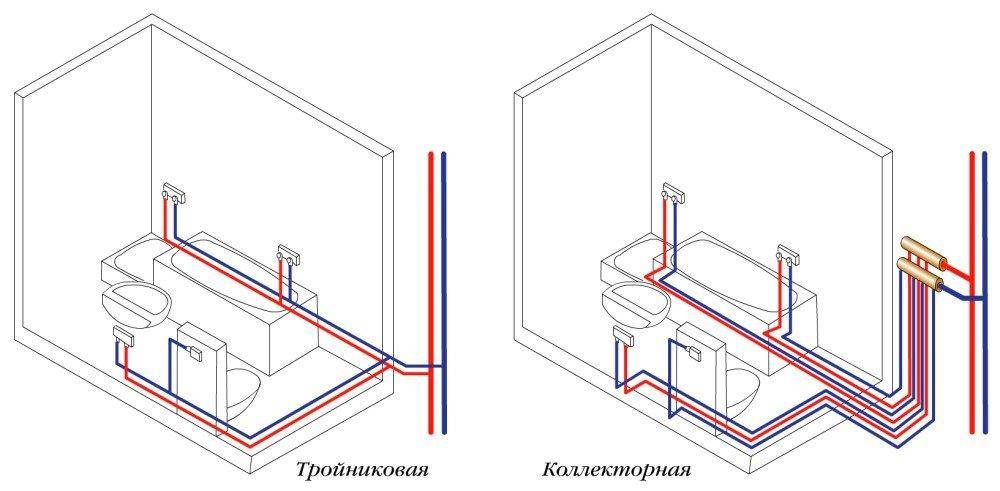

Разводка труб бывает последовательной, коллекторной и комбинированной.

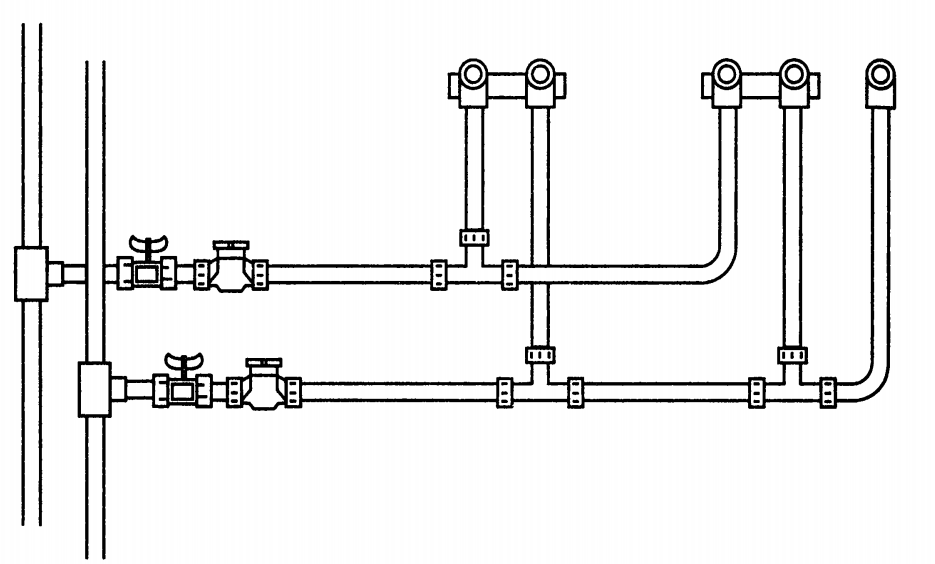

Разводка последовательного типа

Это последовательное подключение приборов и оборудования к одной водопроводной трубе с помощью тройников. Последовательная разводка водопровода в доме подходит для ванных и туалетов с небольшим количеством сантехники и бытовой техники. Ее вмуровывают в стену или прокладывают открытым способом по окончании отделки.

• Преимущества последовательной разводки труб — простота (справится человек без опыта), компактность (труба с тройниками занимает минимум места), экономичность (уходит минимум расходных материалов: труб, кранов, фитингов).
• Недостаток такой схемы подключения сантехники — неудовлетворительная работа при подключении нескольких точек из-за падения напора воды и большое количество соединений.

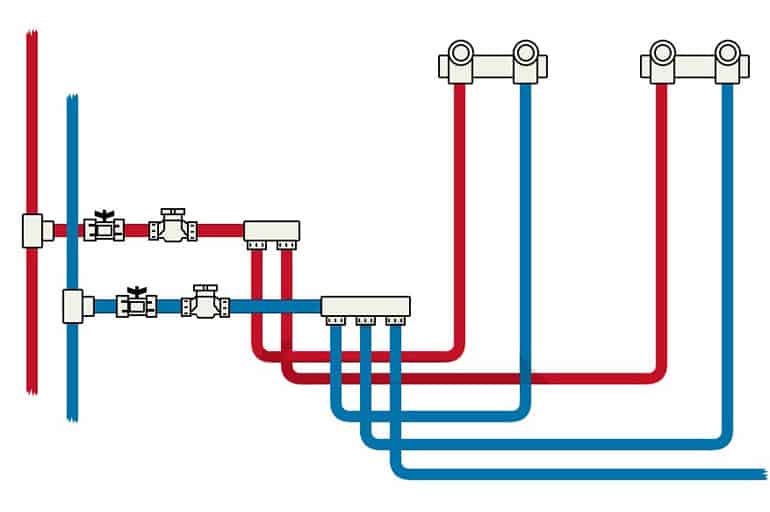

Коллекторный тип разводки труб

Способ предполагает выведение отдельной трубы для каждой точки потребления воды.

• Преимущество коллекторной разводки труб — возможность ремонта трубопровода без отключения всей системы, так как к каждому прибору относится своя подводящая пара. То есть, подачу воды можно регулировать кранами и полностью прекращать, если что-то вышло из строя.
• Недостаток коллекторной разводки — необходимость прятать большое количество труб, ведущих от коллектора. Еще такая разводка сложна для новичка: чтобы все проложить и подключить, придется постараться и выделить большое количество времени для работы. Если ни сил, ни навыков, ни свободного времени нет, лучше вызвать сантехника. А еще коллекторная разводка — это дорого: придется покупать большое количество труб.

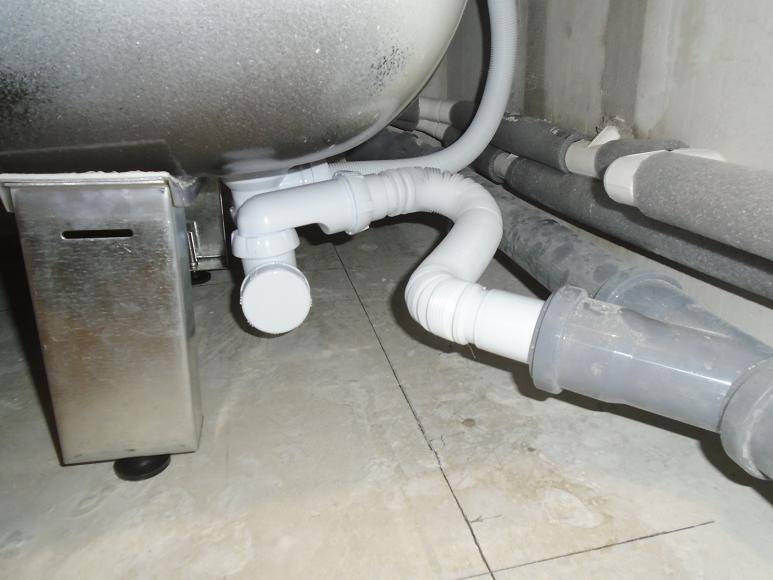

Трубы для подключения ванны к канализации

По мнению специалистов:

• до того, как подсоединить ванну к канализации, следует купить специальный сифон, который снабжен приспособлениями, обеспечивающими герметичное присоединение сантехники непосредственно к сливу (прочитайте: «Какой сифон для ванны лучше выбрать – виды, особенности конструкции»);
• монтаж канализации в ванной при помощи гофрированных труб (изображенных на фото) допускается только в крайнем случае, поскольку нельзя назвать такое соединение идеальным по ряду причин. Дело в том, что складки на трубах способствуют накоплению мусора и очистить их сложно, кроме этого, в процессе эксплуатации они способствуют повышению гидравлического сопротивления;
• подсоединение ванны к канализации считается правильным, когда выпуск сифона смонтирован выше канализационной трубы. Перепад высот должен способствовать быстрому и беспрепятственному отводу сточных вод. Нарушение правил, регламентирующих как подключить ванну к канализации, приведет к тому, что отработанная вода будет застаиваться и появится засор;
• систему отведения стоков необходимо периодически прочищать. Для обеспечения доступа к сифону приобретают ревизионный люк и помещают его на защитный экран.

Когда создается канализация в ванной комнате, трубы для подвода ее к сантехнике выбирают согласно следующим принципам:

• для монтажа системы следует отдавать предпочтение жестким трубам из пластика, даже если нужно будет использовать коленные элементы;
• если канализационная система в ванной комнате имеет сложную конструкцию и ее проблематично состыковать с выпуском сифона, применяют гофру.

Трубы, предназначенные для присоединения сифона к канализации, бывают из жесткого пластика или гладкого гибкого (диаметр изделий 40 миллиметров). Если канализация в ванной своими руками выполнена при помощи труб 50-миллиметрового диаметра, нужно будет использовать резиновый переходник 50/40 миллиметров. Если канализационная система в ванной комнате проложена из чугунных элементов, тогда потребуется установка переходника 73/40 миллиметров.

Принцип действия

Вначале рассмотрим, как работает канализация в ванной комнате:

• Наполненная до краев ванна сбрасывает часть воды через систему слив-перелив;
• При открытии сливного отверстия, вода из ванны попадает в сифон;
• Минуя гидрозатвор, сточные воды проходят через канализационный патрубок (шланг), соединенный с тройником;
• Через канализационный тройник стоки попадают в стояк.

Пару десятков лет назад, когда не было расцвета изделий из ПВХ, вся канализация собиралась из чугуна. В частности:

• Сифоны и приемные патрубки;
• Колено умывальника;
• Тройник квартирной канализационной трубы;
• Ревизионное окно на стояке;
• Сам стояк в квартире.

И для герметичности соединения помимо традиционной пакли применялись:

• Цементный раствор;
• Жидкое стекло
• Эпоксидный клей
• Резина и т.п.

Но с наступление эры пластика все изменилось Сегодня собрать и подключить канализационный сифон может практически любой взрослый мужчина.

Тип конструкции

В зависимости от того, каким образом проводится в действие сливная система, слив-перелив для ванной может быть одним из следующих типов.

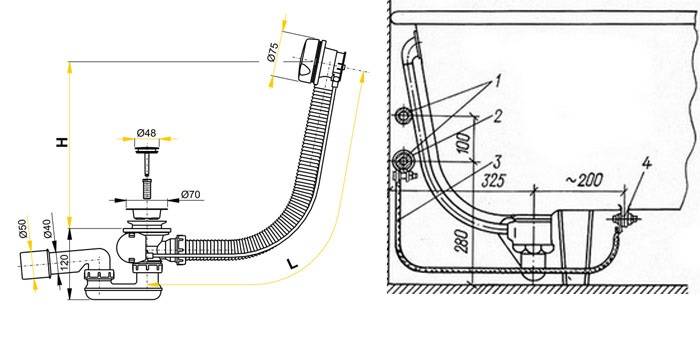

Механический слив-перелив

Это решение хорошо знакомо многим из нас. Сливное отверстие при необходимости наполнить ванну просто затыкается пробкой. Перелив ничем дополнительно не оснащается, комплектуется только сеткой, чтобы избежать попадания в канализацию крупного мусора.

Из преимуществ данной системы отметим:

• упрощенный монтаж и минимальная цена;
• отсутствие подвижных деталей делает систему более надежной и долговечной;
• сливное отверстие, как правило, имеет приличные размеры, что ускоряет процесс слива воды;
• переливное отверстие также обычно имеет внушительный диаметр, потому может служить надежной защитой от перелива;
• в случае засора система легко разбирается.

Недостатки:

• не самый современный дизайн, потому обвязка данного типа может не вписаться в некоторые типы интерьера. В защиту классических конструкций стоит сказать, что производители начали делать вполне симпатичные модели, потому если хорошо искать, то данный недостаток нивелируется;
• чтобы открыть сливное отверстие, надо опустить руку под воду. Не такой уж сильный минус, но вдруг кто-то брезгует.

Полуавтоматический слив-перелив

Это уже более продвинутое решение. В этом случае сливное и переливное отверстия связаны не только патрубком, но и запорным клапаном. На переливное отверстие ставится рычаг, при повороте которого закрывается сливное отверстие. Когда надо слить воду, рычаг подобно крану поворачивается в обратном направлении, и слив открывается. Суть в том, что рычаг связан с пробкой тросиком, натяжение которого и позволяет открываться или закрываться сливному отверстию.

Ручка управления может быть выполнена в виде вентиля, рукоятки, поворотного кольца или кнопки. Под ручкой, естественно, располагается переливное отверстие.

Преимущества:

• эстетичность системы;
• вариативность дизайна;
• простота управления;
• чтобы отрыть сливное отверстие, ненужно тянуться к нему и мочить руку.

Недостатки:

система достаточно сложная, имеет массу соединительных и подвижных элементов, что повышает риск поломки

Чтобы снизить эту вероятность, рекомендуем обращать внимание на продукцию проверенных производителей. К ним мы еще вернемся;
при принятии душа, когда пробка-клапан немного приподнята, есть риск повредить ее, а при механическом повреждении пробка перестает плотно прилегать к отверстию, пропуская воду.

Слабое место данных систем – трос, который соединяет слив и перелив. При частой эксплуатации он перетирается, а обвязка перестает функционировать полноценно. С другой стороны, замена троса – далеко не самая сложная операция.

Отдельно отметим самую продвинутую и сложную систему из всех полуавтоматических (да и автоматических тоже). В некоторых моделях предусмотрена возможность подведения к переливному отверстию водопроводной трубы, благодаря чему можно обеспечить наполнение ванны без традиционного смесителя. Сложная, интересная и требовательная в монтаже схема. Использовать такую обвязку без особых на то причин мы бы не рекомендовали.

Автоматический слив-перелив

Самое современное и удобное решение, с которым большинство из нас хорошо знакомо. Сливное отверстие оборудуется подпружиненной кнопкой-клапаном «клик-клак», при нажатии на который слив блокируется. При повторном нажатии слив открывается, выпуская воду. Всю эту нехитрую процедуру удобно проводить даже при помощи ноги, стоя или сидя в ванной.

Преимущества:

• простота эксплуатации, отсутствие вспомогательных элементов типа пробок и рычагов;
• современный дизайн, большой выбор;
• компактные размеры сливного и переливного отверстий.

Недостатки:

• более высокая цена, особенно если мы говорим о качественных и надежных моделях;
• высокая вероятность поломок фиксатора пробки, если вы таки решили сэкономить и взяли продукцию сомнительного качества;
• небольшой диаметр слива не позволяет воде уходить быстро.

При выходе из строя пружины и фиксатора пробки необходима их замена. Необходимые детали покупаются у того же производителя.

Для чего нужен сифон?

Сифон помогает соединить ванну, раковину, унитаз и другие приборы к канализации. Он необходим по многим причинам:

• расширенная колба изделия предназначена для задержки воды, которая создает гидрозатвор – жидкостную заглушку от неприятных запахов канализации;
• является местом сбора вещей, случайно упавших в водосток;
• собирает мелкий мусор, препятствуя его проникновению в канализацию.

Виды сифонов зависят от приборов, к которым их требуется подключать. Под раковинами можно установить колбовый или трубный виды этого изделия. Они требуют достаточного количества места. А если его нет, лучше использовать гофрированный сифон. Он подходит для ванн и туалетов. В душевую кабину ставится сантехнический трап. Он монтируется в пол и помогает удерживать постоянный уровень воды. А в ванной и раковине лучше установить сифоны с переливом. Это защитит вас от переполнения чаши прибора и попадания воды на пол.

Разновидности сифонов

• Бутылочный (колбовый) – имеет немного расширенную нижнюю часть. Именно в этом колене задерживается мелкий сор, жир, который можно удалить, частично разобрав конструкцию. Упростить задачу позволяет промывка со специальными чистящими средствами. Оптимально подходит для кухонных раковин.
• Трубный – имеет U-образную или S-образную форму. Конструкция неразборная, поэтому в нижней точке изделия предусмотрено отверстие для обслуживания стока. Подходит для подключения душевых кабин, писсуаров, унитазов.
• Гофротруба – такому сифону легко придать нужную форму, подстраивая его под расположение канализационного выхода. Минимальное количество соединений и малый вес значительно уменьшают риск протечек. Одновременно в складках гофрированного материала достаточно быстро скапливаются жир и мелкий сор.
• Разветвленная конструкция – оптимальный выбор для современной кухни, где установлена двойная мойка и/или стиральная, посудомоечная машина. Несколько отводов позволяют собрать стоки в одну трубу.
• Комбинированная система – представляет собой универсальную бутылочную модель с гофрированным шлангом.
• Изделия с переливом – необходимое решение для ванны, в которой предусмотрено отверстие для страховки от переполнения.
• Трап – специальный сифон для ванны или душевой кабины.

Какой выбрать материал?

Для прокладки водопровода можно выбрать различные трубы, но специалисты чаще всего рекомендуют практичные современные решения:

• Полипропилен. Такие детали справляются с давлением до 25 атмосфер, долговечны и не подвергаются коррозии. Полипропиленовые трубы подходят как для холодной, так и для горячей воды. Для соединения элементов используется диффузионная сварка, в результате получаются надежные неразъемные стыки.
• Металлопластик. Каждая деталь представляет собой двухслойную конструкцию, внутри которой находится пластик, а снаружи – металл. Изделия можно использовать для проведения холодного и горячего водопровода. Трубы хорошо сгибаются, что позволяет уменьшить число соединений. Для обустройства стыков применяются компрессионные или прижимные фитинги.

Для прокладки водопровода понадобятся трубы в комплекте с переходниками, тройниками, уголками, муфтами и запорной арматурой

Канализационная магистраль чаще всего выполняется из ПВХ труб. Поливинилхлорид отличается достаточной жесткостью, что дает возможность использовать его при монтаже стояков. Для соединения элементов используется раструбная конструкция с уплотнением.

Небольшой вес труб из ПВХ существенно облегчает их монтаж. Для прокладки канализации используются элементы двух основных размеров: диаметром 50 и 110 мм.

Подключение ванны: технологический этап работы

Порядок подсоединения ванны к канализационной системе

Выделим определенный алгоритм подключения ванны:

Сначала необходимо собрать своими руками сифон в соответствии с предписанием инструкции
Уделять внимание в процессе сборки следует герметизирующим прокладкам.

Далее монтажные пластиковые элементы крепежа необходимо закрутить своими руками, при этом действуя с высокой осторожностью. Стоит отметить, что в процессе закручивания элементов крепежа отдавать предпочтение инструментам настоятельно не рекомендуется, поскольку существует высокая вероятность появления трещин
Таким образом, лучше выполнить данную работу своими руками.
По окончании сборки, к нему необходимо присоединить один конец трубы, в то время как другой конец потребуется довести до сливного отверстия системы канализации, после чего произвести соединение.
Следующим этапом идет подключение слива канализации, которое должно сопровождаться усердным контролем плотности собираемых стыков

Это необходимо для того, чтобы обеспечить в дальнейшем высокую степень герметичности. Разводка труб не терпит слабых мест.
При плотном прилегании бортов ванны к стенам стыки должны быть тщательно герметизированы для того, чтобы разводка под ванной не протекала в процессе эксплуатации необходимого элемента ванной комнаты.

Приобретение необходимого материала и инструментария

Согласно требованиям, предъявляемые строительными нормами и правилами, для проводки канализации разрешено применять следующие разновидности труб:

• чугунные;
• керамические;
• асбестоцементные;
• керамические;
• полиэтиленовые, полипропиленовые, ПВХ или пластиковые.

Канализационные трубы

На сегодняшний день на практике чаще всего используют трубы, выполненные из полиэтилена (ГОСТ 22689.0-89 и ГОСТ 22689.2-89). Регламентируемый диаметр канализационных труб равен 40, 50, 90 и 110 мм, полипропиленовые трубы, как правило, имеют диаметр: 32, 40, 50 или 100 мм. Выполненная из полимерных труб, канализация в ванной своими руками обладает превосходнейшей устойчивостью, как к агрессивным средам, так и воздействию коррозии.

Современные канализационные трубы ПВХ обладают рядом преимуществ по сравнению с классическими чугунными аналогами:

1. Имеют полувековой срок службы, то есть долговечные.
2. Практически не скапливают внутри пласты разнообразных отложений, влияющих на сужение внутреннего диаметра трубы.
3. Легко стыкуются вручную и обладают высокими технологическими качествами, а также легко разрезаются обычными строительными ножницами.
4. Располагают огромным ассортиментом фитингов, всевозможных вспомогательных соединителей, уголков, тройников и т. п.
5. Обладают легкостью по сравнению с массой прочих труб, к примеру, металлических или чугунных.

Установка пластиковых труб в качестве канализационной системы своими руками на самом деле не такое уж и легкое дело, как кажется на первый взгляд. Поэтому при возникновении сомнений лучше всего воспользоваться услугами сантехников, которые осуществят монтаж за приемлемую сумму и с гарантией, что дальнейшая эксплуатация канализации будет качественной и долговечной.

Автоматическое устройство слива

Если позволяет бюджет, можно купить дорогую автоматическую модель. Выгодным будет и приобретение недорогой стандартной модели. Цены на автоматические конструкции составляют 20-55 $. Отличительная особенность автоматического механизма связана с наличием специального клапана. После его нажатия пробка автоматически закрывает отверстие слива в резервуаре.

Предусмотренный фиксатор клапана позволяет сохранить его положение.

Для слива воды потребуется сделать нажатие на кнопку. Автоматическое опускание и поднятие клапана происходит в результате сжатия пружины. Система автоматического слива имеет следующие основные особенности:

1. Управление сливом осуществляется ногами.
2. Видимая часть обладает компактным размером.
3. Наличие большого ассортимента кнопок.

Система автоматического водоотведения зачастую применяется для оборудования ванночек для детей. В результате емкость с водой не потребуется переворачивать для слива воды вручную. Основной недостаток автоматического устройства слива-перелива для ванной заключается в сложности замены кнопки.

Порядок установки

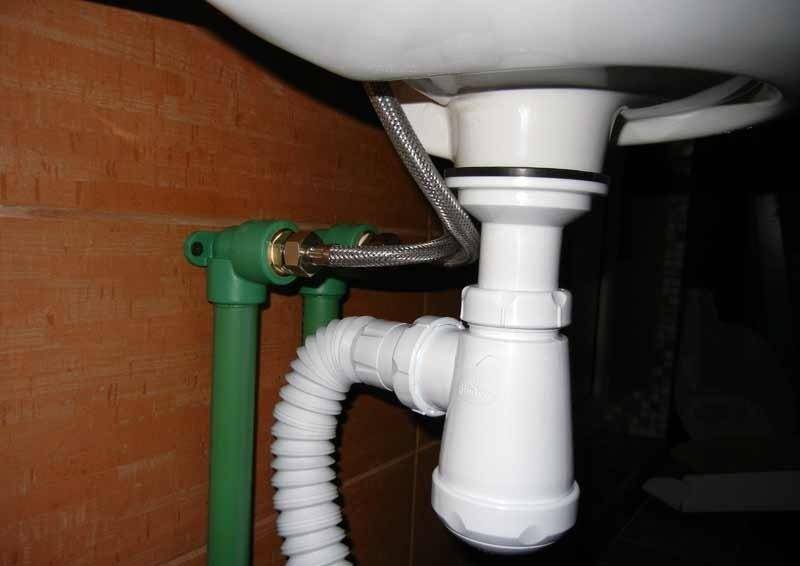

Как правило, слив из раковины в канализацию устанавливается самостоятельно. Это несложная процедура, для которой понадобится только отвертка. Порядок действий:

• демонтаж старого устройства. Для этого надо отсоединить гофру от канализации и отвинтить верхнюю часть изнутри чаши. Если есть перелив, надо отсоединить трубку от сифона;
• собрать новый сифон. Рекомендуется налить в него воды и проверить герметичность сборки — прокладки иногда пересыхают и теряют свою эластичность. Если соединения протекают, надо уплотнить их силиконовым герметиком;
• установить новый сифон на раковину, подключить гофру к канализации. Для того, чтобы сделать слив от сифона к канализации, понадобится резиновая муфта-переходник. Можно использовать старый элемент, или приобрести новый. Если используется перелив — присоединить трубку к патрубку на выпуске.

Процедура установки не представляет сложности, главное — разобраться в конструкции и правильно собрать сифон.

Как провести канализацию

Чтобы выполнить своими руками разводку труб канализации, нужно принять во внимание следующее:

• соблюдать нормируемые уклоны ГОСТом;
• не допускайте угловые стыки на 90 градусов;
• должны быть точки прочистки для устранения сора;
• при подводке к унитазу трубы следует выбирать на 100 мм, а для ванны и мойки на 50 мм;
• трубы для слива воды в раструбе стока следует ставить с зазором порядка 10 см от места стыка.

Перед началом разводки труб не забудьте установить контрольный вентиль, а за ним и фильтр грубой очистки воды. После этого устанавливаются счетчики, контролирующие расход воды, а за ними фильтр тонкой очистки. В тех местах водопровода, где напор воды может превышать допустимую возможность давления, лучше устанавливать редукторы.

Вспомогательные элементы для подключения к канализации

Схема, как подключить ванну к канализации, нуждается в сифоне и еще некоторых дополнительных деталях. Необходимо запастись:

• канализационной трубой, поворотом (по необходимости);
• пластиковой жесткой трубой для развода из ванны в канализацию. Если места недостаточно, заменить на гофрированную. Стандартный размер диаметра канализационной трубы – 40 мм;
• переходник для пластика гибкий;
• понадобится гофрированная муфта из резины 50х40 мм, чтобы соединить трубы из пластика, если диаметр трубы канализации отличается от диаметра трубы слива чаши ванны;
• в квартире, где стояк из чугуна нужен переходник 73х40 мм, также из чугуна;
• лента ФУМ;
• для смазывания резиновых прокладок используется силикон;
• влагоустойчивый герметик;
• прокладки в наборе;
• острый строительный нож.

Выбор разводки труб

Сантехнические приборы подключаются последовательно или посредством коллектора.

Чтобы выбрать подходящий вариант, необходимо учесть:

• количество точек забора воды;
• способ прокладки проводника;
• безопасность системы;
• нагрузку на конструкцию;
• целесообразность применения тех или иных материалов и др.

Если работы проводятся в частном доме и выбран первый способ подключения, то в сантехническую систему должен быть вмонтирован насос, который обеспечит постоянную циркуляцию воды и предотвратит температурные потери на линии.

Последовательный тип

Такой вид соединения приборов применяется, если санузел один, а точек потребления несколько (2-5). В этом случае от стояков в ванной трубы ведутся к ближайшему месту забора воды, от него к следующему и т.д.

При этой простой и понятной схеме подключения вы экономите на материалах и монтаже. Но напор воды может ослабевать при одновременном включении приборов. И если потребуется отремонтировать один из них, придется отключить всю систему.

При последовательном подключении важно следить за давлением. Для его поддержания на должном уровне в точках стыковки (каждая оборудуется тройником) устанавливаются трубы большего диаметра. На случай аварии ниже мест крепления элементов ставятся дополнительные краны

На случай аварии ниже мест крепления элементов ставятся дополнительные краны.

При монтаже следят, чтобы все отводы соединялись между собой не круто (под прямым углом), а более плавно. Горячая и холодная магистрали должны идти параллельно друг другу. Для последовательного соединения важна высокая герметичность, поэтому в конструкции не стоит включать гибкую проводку.

Коллекторная система

При подключении сантехники к общему распределителю вод каждому прибору соответствует отдельный вывод с запорным краном.

Поэтому любое устройство легко отсоединяется и ремонтируется, не мешая функционировать остальным. Еще можно временно сокращать напор воды в одном потребителе и увеличивать в другом.

Поскольку к каждому прибору ведет своя цельная труба без переходов и соединений, такая конструкция высоконадежна и может разместиться в стяжке (в полу или стене). Но на нее уходит больше материалов и трудозатрат.

Схемы разводки санузла

Если туалет находится в одной комнате, а ванна — в другой, то при подготовке чертежа следует учесть нюансы, чтобы человек, пользующийся ванной, не лишил напора туалет в другой комнате. Если эти 2 потребителя находятся в одном общем помещении, то и здесь нужно учитывать некоторые детали.

Объединенный санузел

Объединенный (совмещенный) санузел — это вариант, когда ванна и унитаз находятся в одном помещении и подключены к общей канализационной трубе. В этом случае рекомендуется отдать предпочтение последовательному типу разводки, т.к. в помещении 2 прибора одновременно все равно не будут активироваться.

Схема разводки труб в ванной комнате с санузлом.

Туалет

Система разводки инженерных коммуникаций в туалетной комнате предполагает врезку в стояк и подключение к канализации. Когда кто-нибудь из членов семьи использует туалет, может снижаться напор в душевой кабине. Однако этим моментом можно пренебречь ввиду малого потребления жидкости унитазом.

Ванная

Разводка сантехники в ванной зависит от того, есть ли другие приборы в этом же помещении. Если есть стиральная машина, то она может снизить напор воды для ванны. Чтобы избежать этого, ее подключают к стояку отдельно посредством коллектора. Это же касается и душа.
